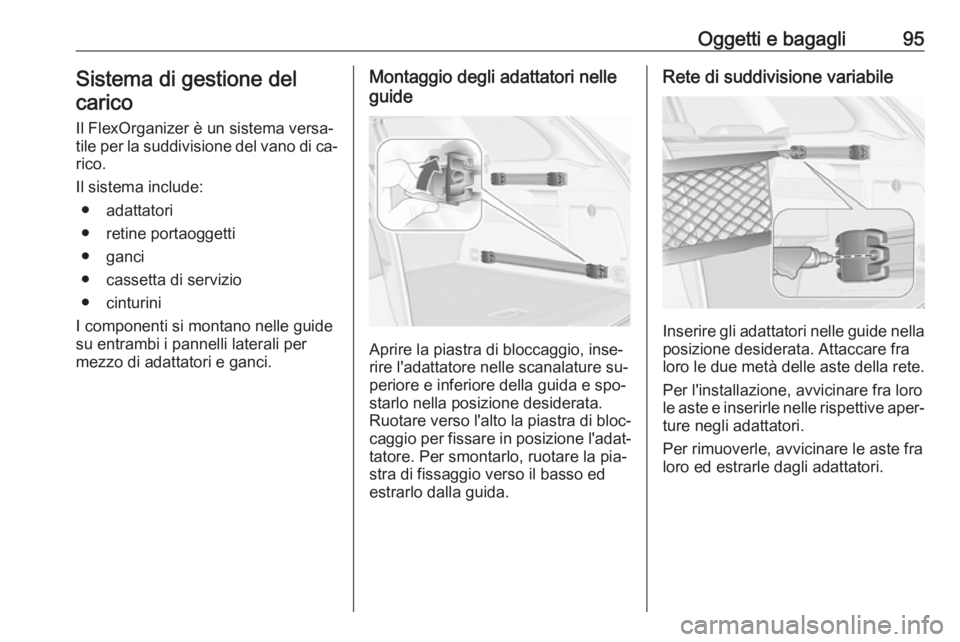

Oggetti e bagagli95Sistema di gestione del
carico
Il FlexOrganizer è un sistema versa‐ tile per la suddivisione del vano di ca‐ rico.
Il sistema include: ● adattatori
● retine portaoggetti
● ganci
● cassetta di servizio ● cinturini
I componenti si montano nelle guide su entrambi i pannelli laterali per
mezzo di adattatori e ganci.Montaggio degli adattatori nelle
guide
Aprire la piastra di bloccaggio, inse‐
rire l'adattatore nelle scanalature su‐
periore e inferiore della guida e spo‐
starlo nella posizione desiderata.
Ruotare verso l'alto la piastra di bloc‐ caggio per fissare in posizione l'adat‐
tatore. Per smontarlo, ruotare la pia‐
stra di fissaggio verso il basso ed
estrarlo dalla guida.
Rete di suddivisione variabile
Inserire gli adattatori nelle guide nella
posizione desiderata. Attaccare fra
loro le due metà delle aste della rete.
Per l'installazione, avvicinare fra loro le aste e inserirle nelle rispettive aper‐
ture negli adattatori.
Per rimuoverle, avvicinare le aste fra
loro ed estrarle dagli adattatori.

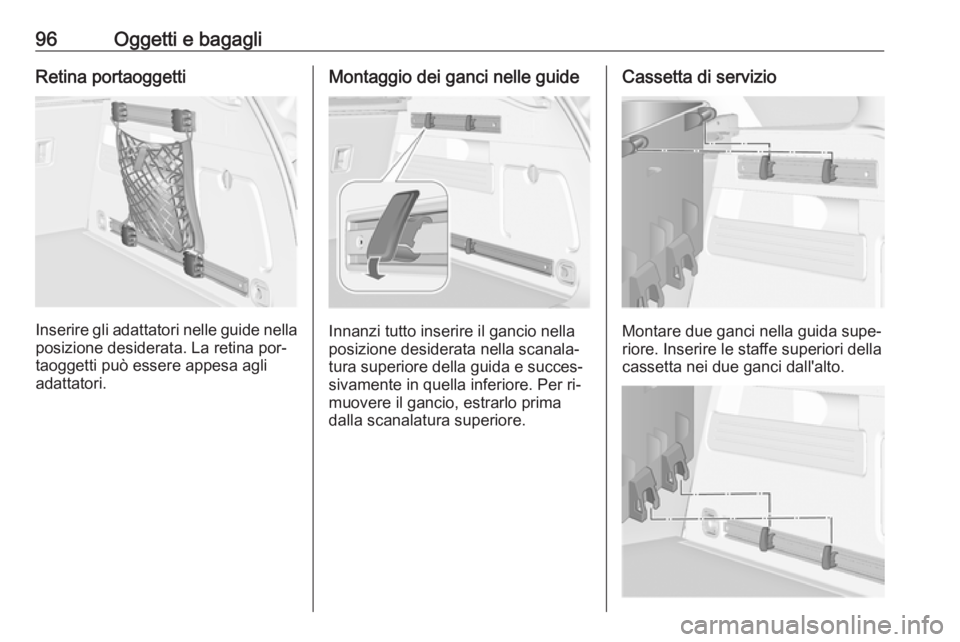

96Oggetti e bagagliRetina portaoggetti
Inserire gli adattatori nelle guide nella
posizione desiderata. La retina por‐
taoggetti può essere appesa agli
adattatori.
Montaggio dei ganci nelle guide
Innanzi tutto inserire il gancio nella
posizione desiderata nella scanala‐
tura superiore della guida e succes‐
sivamente in quella inferiore. Per ri‐
muovere il gancio, estrarlo prima
dalla scanalatura superiore.
Cassetta di servizio
Montare due ganci nella guida supe‐
riore. Inserire le staffe superiori della
cassetta nei due ganci dall'alto.

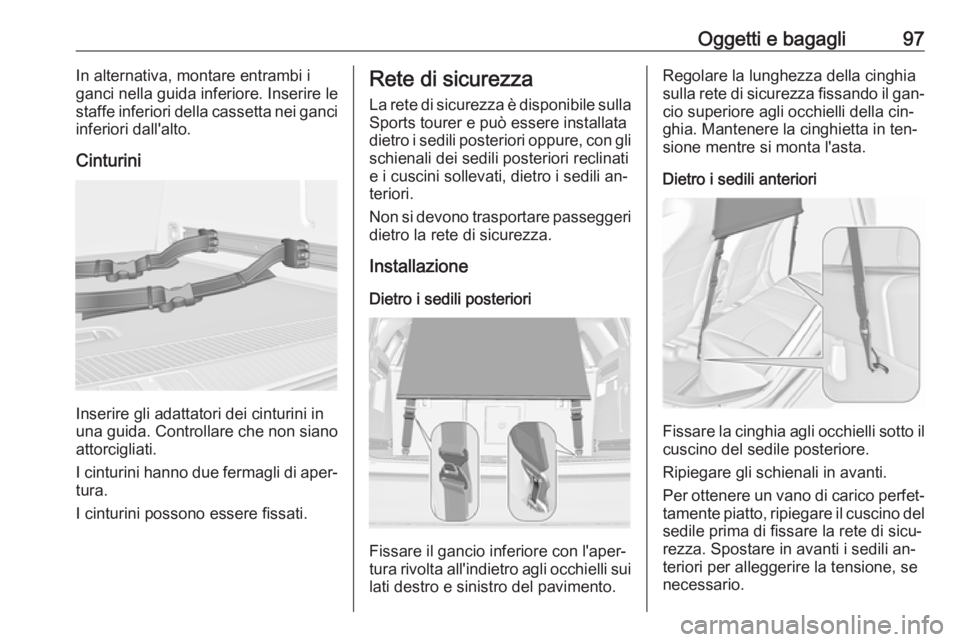

Oggetti e bagagli97In alternativa, montare entrambi i
ganci nella guida inferiore. Inserire le
staffe inferiori della cassetta nei ganci
inferiori dall'alto.
Cinturini
Inserire gli adattatori dei cinturini in
una guida. Controllare che non siano attorcigliati.
I cinturini hanno due fermagli di aper‐
tura.
I cinturini possono essere fissati.
Rete di sicurezza
La rete di sicurezza è disponibile sulla Sports tourer e può essere installata
dietro i sedili posteriori oppure, con gli schienali dei sedili posteriori reclinati
e i cuscini sollevati, dietro i sedili an‐
teriori.
Non si devono trasportare passeggeri
dietro la rete di sicurezza.
Installazione
Dietro i sedili posteriori
Fissare il gancio inferiore con l'aper‐
tura rivolta all'indietro agli occhielli sui
lati destro e sinistro del pavimento.
Regolare la lunghezza della cinghia
sulla rete di sicurezza fissando il gan‐
cio superiore agli occhielli della cin‐
ghia. Mantenere la cinghietta in ten‐
sione mentre si monta l'asta.
Dietro i sedili anteriori
Fissare la cinghia agli occhielli sotto il cuscino del sedile posteriore.
Ripiegare gli schienali in avanti.
Per ottenere un vano di carico perfet‐
tamente piatto, ripiegare il cuscino del
sedile prima di fissare la rete di sicu‐
rezza. Spostare in avanti i sedili an‐
teriori per alleggerire la tensione, se
necessario.

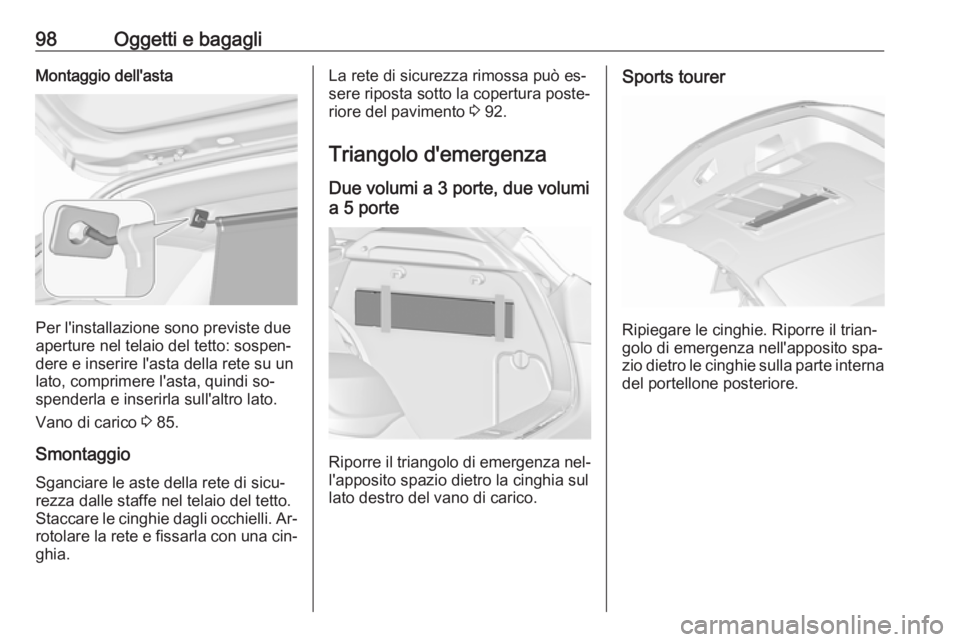

98Oggetti e bagagliMontaggio dell'asta
Per l'installazione sono previste due
aperture nel telaio del tetto: sospen‐
dere e inserire l'asta della rete su un
lato, comprimere l'asta, quindi so‐
spenderla e inserirla sull'altro lato.
Vano di carico 3 85.
Smontaggio
Sganciare le aste della rete di sicu‐
rezza dalle staffe nel telaio del tetto.
Staccare le cinghie dagli occhielli. Ar‐ rotolare la rete e fissarla con una cin‐ghia.
La rete di sicurezza rimossa può es‐
sere riposta sotto la copertura poste‐
riore del pavimento 3 92.
Triangolo d'emergenza Due volumi a 3 porte, due volumi
a 5 porte
Riporre il triangolo di emergenza nel‐
l'apposito spazio dietro la cinghia sul
lato destro del vano di carico.
Sports tourer
Ripiegare le cinghie. Riporre il trian‐
golo di emergenza nell'apposito spa‐
zio dietro le cinghie sulla parte interna del portellone posteriore.

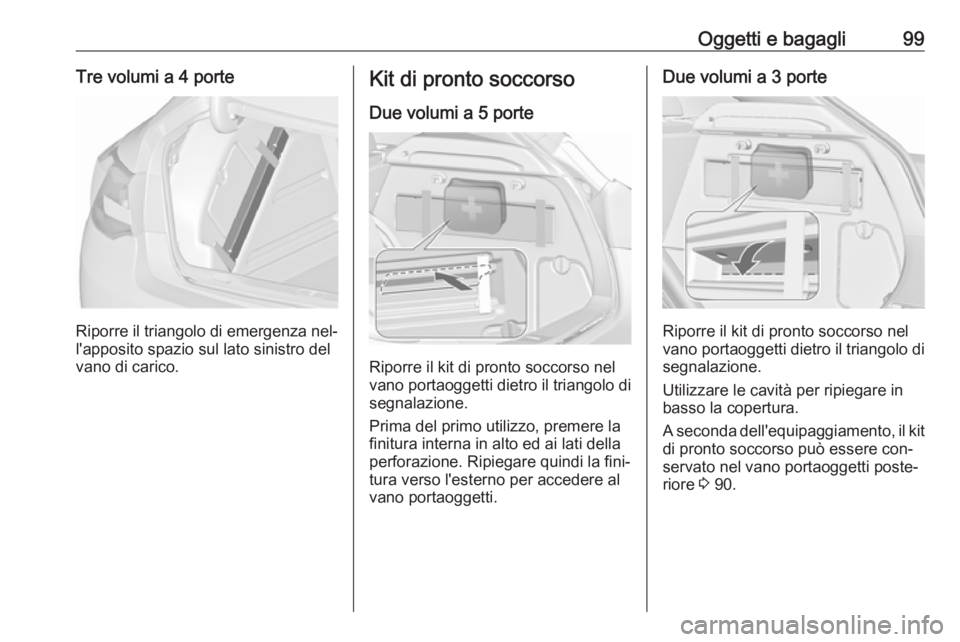

Oggetti e bagagli99Tre volumi a 4 porte
Riporre il triangolo di emergenza nel‐
l'apposito spazio sul lato sinistro del
vano di carico.
Kit di pronto soccorso
Due volumi a 5 porte
Riporre il kit di pronto soccorso nel
vano portaoggetti dietro il triangolo di
segnalazione.
Prima del primo utilizzo, premere la
finitura interna in alto ed ai lati della
perforazione. Ripiegare quindi la fini‐
tura verso l'esterno per accedere al
vano portaoggetti.
Due volumi a 3 porte
Riporre il kit di pronto soccorso nel
vano portaoggetti dietro il triangolo di
segnalazione.
Utilizzare le cavità per ripiegare in
basso la copertura.
A seconda dell'equipaggiamento, il kit di pronto soccorso può essere con‐
servato nel vano portaoggetti poste‐
riore 3 90.

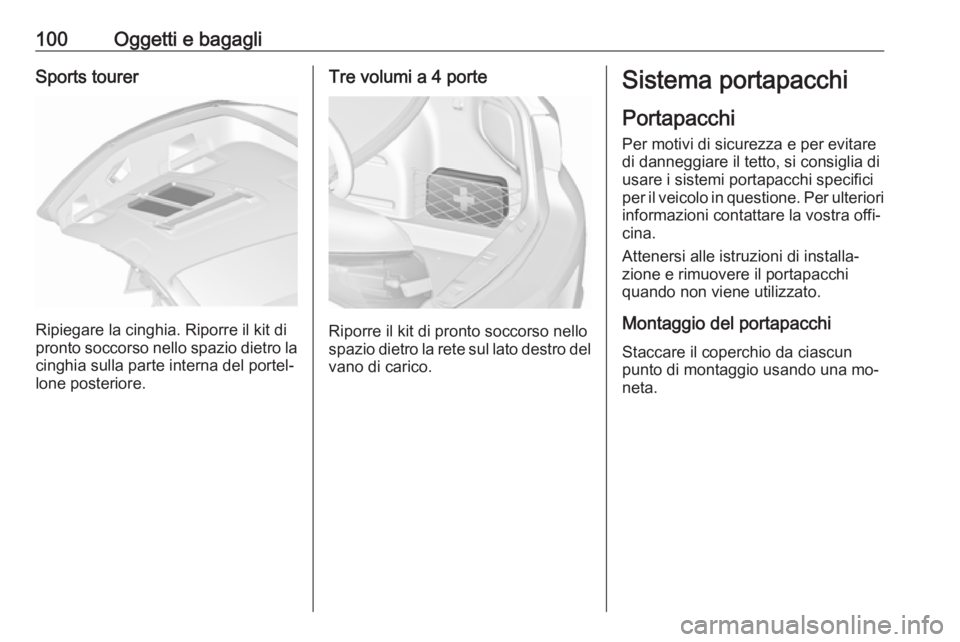

100Oggetti e bagagliSports tourer
Ripiegare la cinghia. Riporre il kit di
pronto soccorso nello spazio dietro la
cinghia sulla parte interna del portel‐
lone posteriore.
Tre volumi a 4 porte
Riporre il kit di pronto soccorso nello
spazio dietro la rete sul lato destro del vano di carico.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni contattare la vostra offi‐
cina.
Attenersi alle istruzioni di installa‐
zione e rimuovere il portapacchi
quando non viene utilizzato.
Montaggio del portapacchiStaccare il coperchio da ciascun
punto di montaggio usando una mo‐
neta.

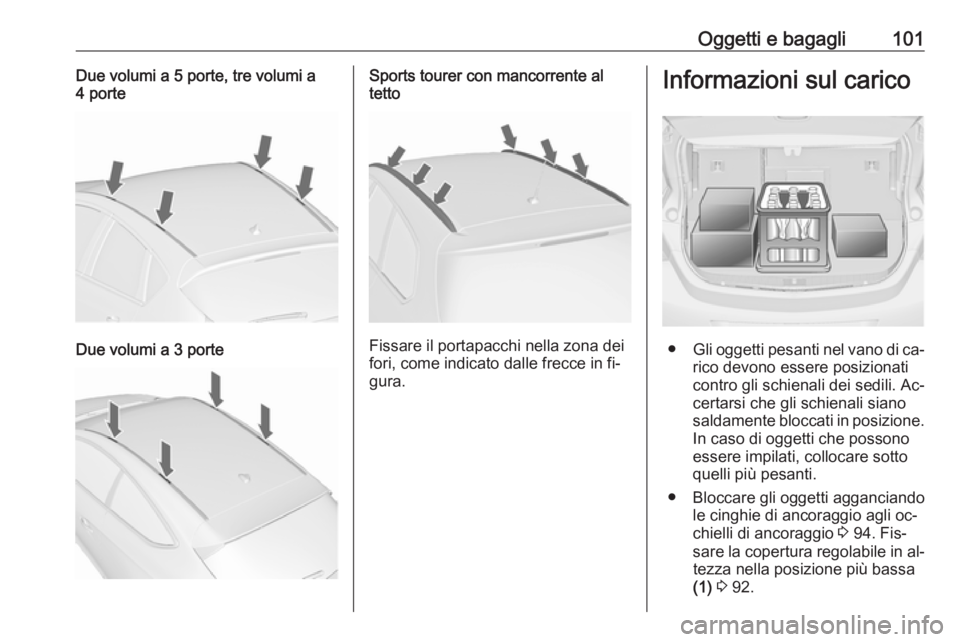

Oggetti e bagagli101Due volumi a 5 porte, tre volumi a
4 porte
Due volumi a 3 porte
Sports tourer con mancorrente al
tetto
Fissare il portapacchi nella zona dei
fori, come indicato dalle frecce in fi‐
gura.
Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certarsi che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto quelli più pesanti.
● Bloccare gli oggetti agganciando le cinghie di ancoraggio agli oc‐
chielli di ancoraggio 3 94. Fis‐
sare la copertura regolabile in al‐ tezza nella posizione più bassa
(1) 3 92.

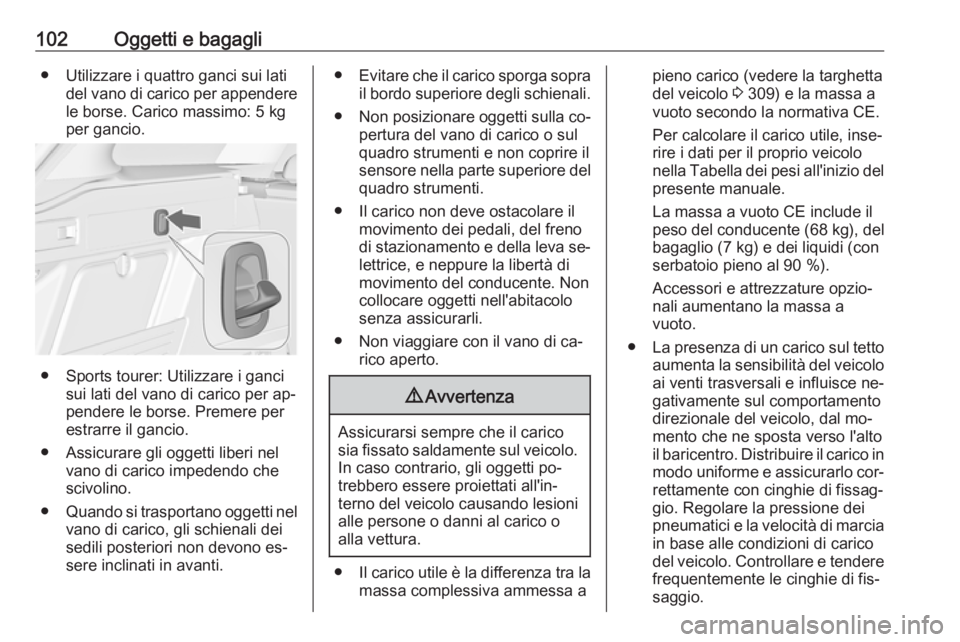

102Oggetti e bagagli● Utilizzare i quattro ganci sui latidel vano di carico per appendere
le borse. Carico massimo: 5 kg
per gancio.
● Sports tourer: Utilizzare i ganci sui lati del vano di carico per ap‐
pendere le borse. Premere per estrarre il gancio.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.
● Quando si trasportano oggetti nel
vano di carico, gli schienali dei
sedili posteriori non devono es‐
sere inclinati in avanti.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla co‐
pertura del vano di carico o sul
quadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di
movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐ terno del veicolo causando lesioni
alle persone o danni al carico o
alla vettura.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 309) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei liquidi (con
serbatoio pieno al 90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia
in base alle condizioni di carico
del veicolo. Controllare e tendere
frequentemente le cinghie di fis‐
saggio.
