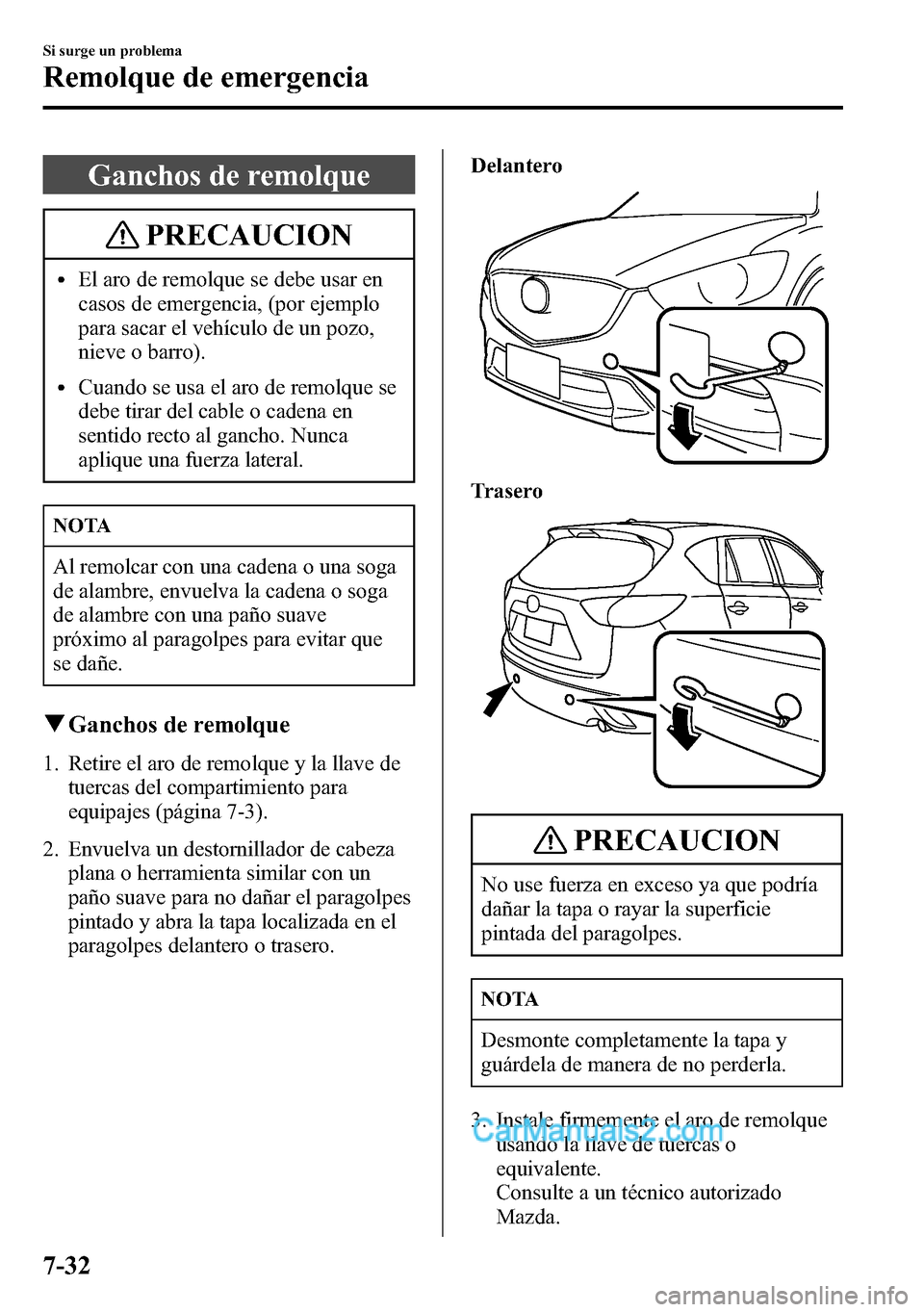

Ganchos de remolque
PRECAUCION
lEl aro de remolque se debe usar en
casos de emergencia, (por ejemplo
para sacar el vehículo de un pozo,
nieve o barro).
lCuando se usa el aro de remolque se
debe tirar del cable o cadena en
sentido recto al gancho. Nunca
aplique una fuerza lateral.
NOTA
Al remolcar con una cadena o una soga
de alambre, envuelva la cadena o soga
de alambre con una paño suave
próximo al paragolpes para evitar que
se dañe.
qGanchos de remolque
1. Retire el aro de remolque y la llave de
tuercas del compartimiento para
equipajes (página 7-3).
2. Envuelva un destornillador de cabeza
plana o herramienta similar con un
paño suave para no dañar el paragolpes
pintado y abra la tapa localizada en el
paragolpes delantero o trasero.Delantero
Trasero
PRECAUCION
No use fuerza en exceso ya que podría
dañar la tapa o rayar la superficie
pintada del paragolpes.
NOTA
Desmonte completamente la tapa y
guárdela de manera de no perderla.
3. Instale firmemente el aro de remolque
usando la llave de tuercas o
equivalente.
Consulte a un técnico autorizado
Mazda.
7-32
Si surge un problema
Remolque de emergencia

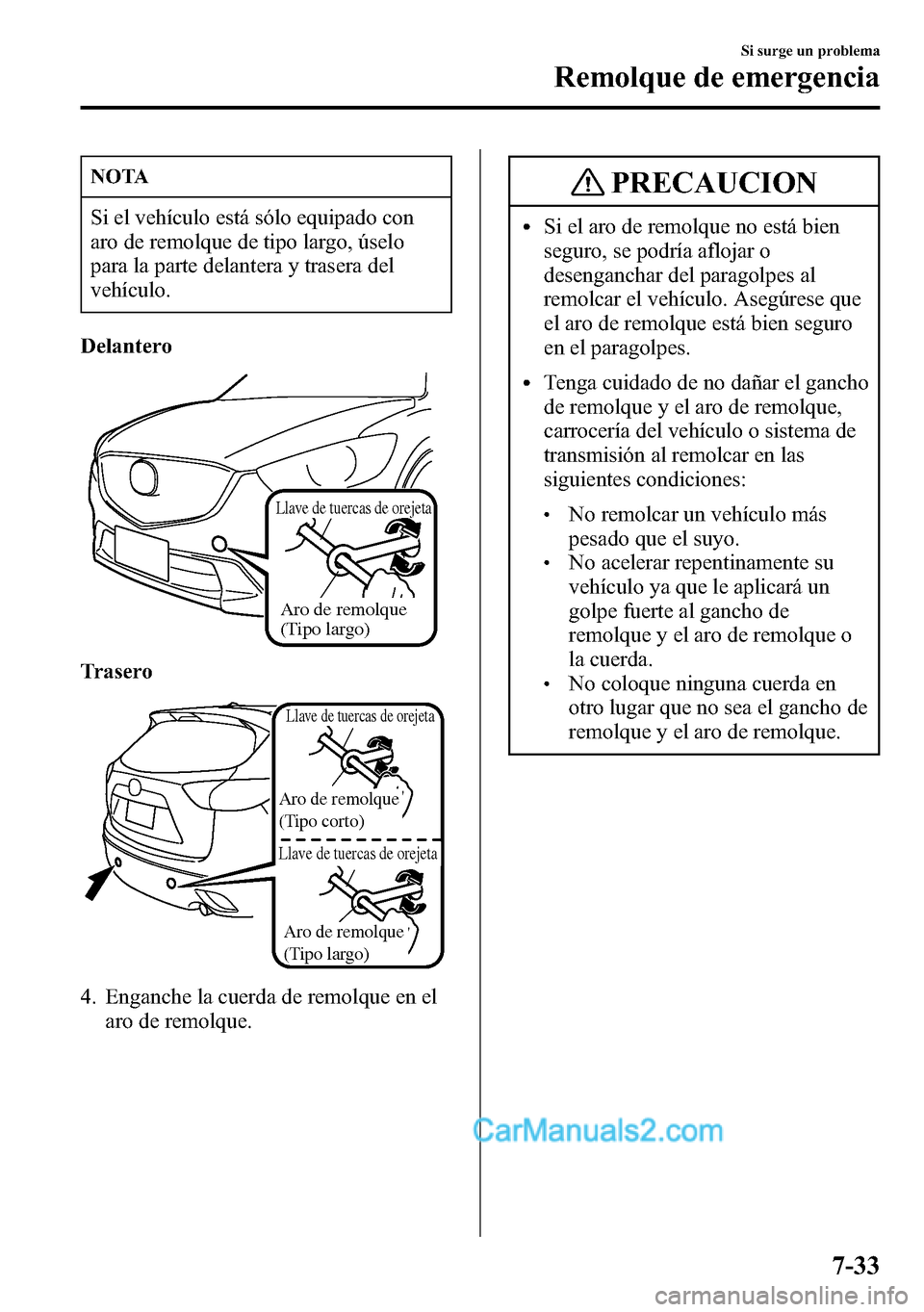

NOTA
Si el vehículo está sólo equipado con
aro de remolque de tipo largo, úselo
para la parte delantera y trasera del
vehículo.
Delantero
Aro de remolque
(Tipo largo)
Llave de tuercas de orejeta
Trasero
Llave de tuercas de orejeta
Aro de remolque
(Tipo corto)
Aro de remolque
(Tipo largo)
Llave de tuercas de orejeta
4. Enganche la cuerda de remolque en el
aro de remolque.
PRECAUCION
lSi el aro de remolque no está bien
seguro, se podría aflojar o
desenganchar del paragolpes al
remolcar el vehículo. Asegúrese que
el aro de remolque está bien seguro
en el paragolpes.
lTenga cuidado de no dañar el gancho
de remolque y el aro de remolque,
carrocería del vehículo o sistema de
transmisión al remolcar en las
siguientes condiciones:
lNo remolcar un vehículo más
pesado que el suyo.
lNo acelerar repentinamente su
vehículo ya que le aplicará un
golpe fuerte al gancho de
remolque y el aro de remolque o
la cuerda.
lNo coloque ninguna cuerda en
otro lugar que no sea el gancho de
remolque y el aro de remolque.
Si surge un problema
Remolque de emergencia
7-33

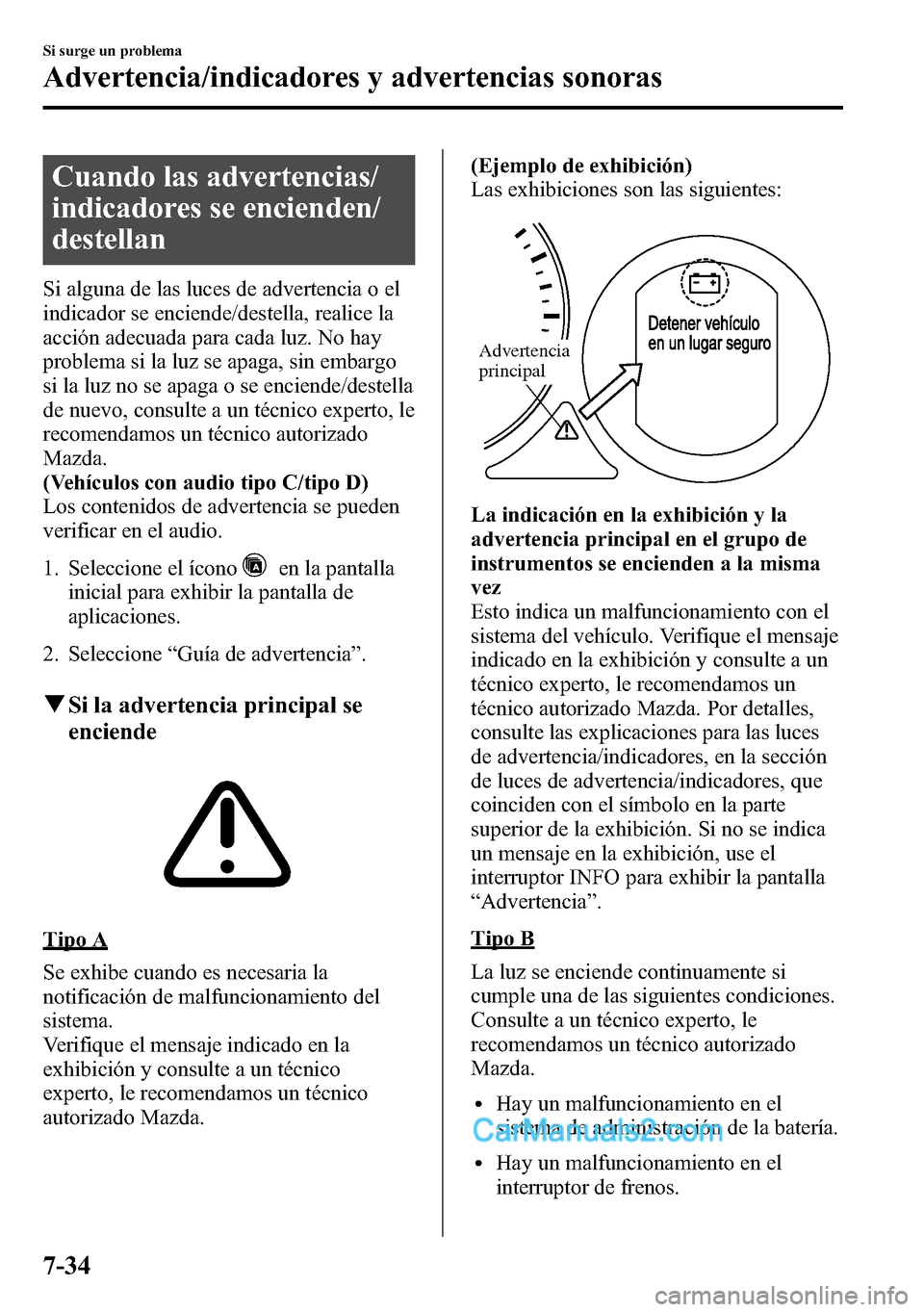

Cuando las advertencias/
indicadores se encienden/
destellan
Si alguna de las luces de advertencia o el
indicador se enciende/destella, realice la
acción adecuada para cada luz. No hay
problema si la luz se apaga, sin embargo
si la luz no se apaga o se enciende/destella
de nuevo, consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
(Vehículos con audio tipo C/tipo D)
Los contenidos de advertencia se pueden
verificar en el audio.
1. Seleccione el ícono
en la pantalla
inicial para exhibir la pantalla de
aplicaciones.
2. Seleccione“Guía de advertencia”.
qSi la advertencia principal se
enciende
Tipo A
Se exhibe cuando es necesaria la
notificación de malfuncionamiento del
sistema.
Verifique el mensaje indicado en la
exhibición y consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.(Ejemplo de exhibición)
Las exhibiciones son las siguientes:
Advertencia
principal
La indicación en la exhibición y la
advertencia principal en el grupo de
instrumentos se encienden a la misma
vez
Esto indica un malfuncionamiento con el
sistema del vehículo. Verifique el mensaje
indicado en la exhibición y consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda. Por detalles,
consulte las explicaciones para las luces
de advertencia/indicadores, en la sección
de luces de advertencia/indicadores, que
coinciden con el símbolo en la parte
superior de la exhibición. Si no se indica
un mensaje en la exhibición, use el
interruptor INFO para exhibir la pantalla
“Advertencia”.
Tipo B
La luz se enciende continuamente si
cumple una de las siguientes condiciones.
Consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
lHay un malfuncionamiento en el
sistema de administración de la batería.
lHay un malfuncionamiento en el
interruptor de frenos.
7-34
Si surge un problema
Advertencia/indicadores y advertencias sonoras

(SKYACTIV-D 2.2)

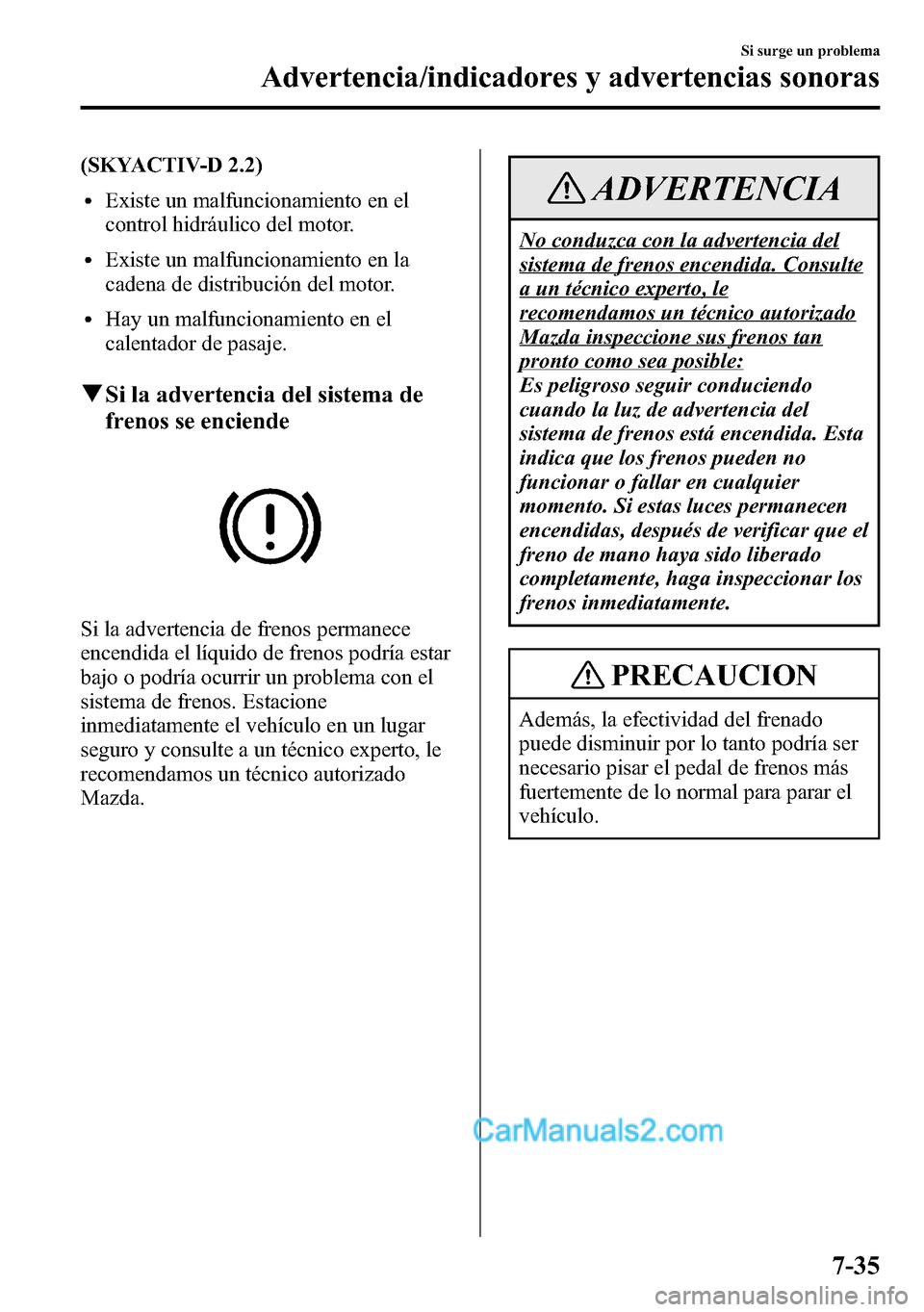

lExiste un malfuncionamiento en el
control hidráulico del motor.
lExiste un malfuncionamiento en la
cadena de distribución del motor.
lHay un malfuncionamiento en el
calentador de pasaje.
qSi la advertencia del sistema de
frenos se enciende
Si la advertencia de frenos permanece
encendida el líquido de frenos podría estar
bajo o podría ocurrir un problema con el
sistema de frenos. Estacione
inmediatamente el vehículo en un lugar
seguro y consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
ADVERTENCIA
No conduzca con la advertencia del
sistema de frenos encendida. Consulte
a un técnico experto, le
recomendamos un técnico autorizado
Mazda inspeccione sus frenos tan
pronto como sea posible:
Es peligroso seguir conduciendo
cuando la luz de advertencia del
sistema de frenos está encendida. Esta
indica que los frenos pueden no
funcionar o fallar en cualquier
momento. Si estas luces permanecen
encendidas, después de verificar que el
freno de mano haya sido liberado
completamente, haga inspeccionar los
frenos inmediatamente.
PRECAUCION
Además, la efectividad del frenado
puede disminuir por lo tanto podría ser
necesario pisar el pedal de frenos más
fuertemente de lo normal para parar el
vehículo.
Si surge un problema
Advertencia/indicadores y advertencias sonoras
7-35

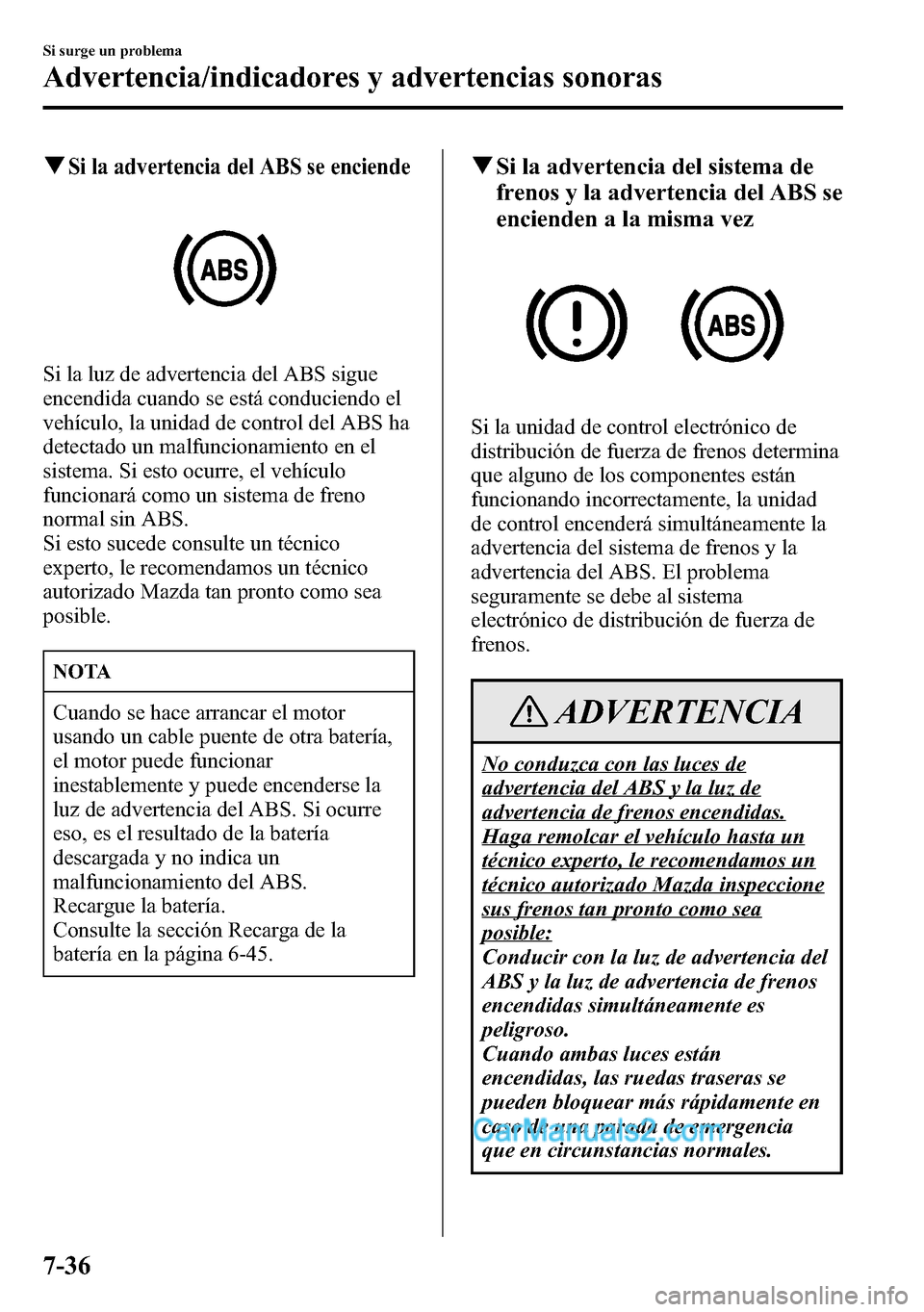

qSi la advertencia del ABS se enciende
Si la luz de advertencia del ABS sigue
encendida cuando se está conduciendo el
vehículo, la unidad de control del ABS ha
detectado un malfuncionamiento en el
sistema. Si esto ocurre, el vehículo
funcionará como un sistema de freno
normal sin ABS.
Si esto sucede consulte un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
NOTA
Cuando se hace arrancar el motor
usando un cable puente de otra batería,
el motor puede funcionar
inestablemente y puede encenderse la
luz de advertencia del ABS. Si ocurre
eso, es el resultado de la batería
descargada y no indica un
malfuncionamiento del ABS.
Recargue la batería.
Consulte la sección Recarga de la
batería en la página 6-45.
qSi la advertencia del sistema de
frenos y la advertencia del ABS se
encienden a la misma vez
Si la unidad de control electrónico de
distribución de fuerza de frenos determina
que alguno de los componentes están
funcionando incorrectamente, la unidad
de control encenderá simultáneamente la
advertencia del sistema de frenos y la
advertencia del ABS. El problema
seguramente se debe al sistema
electrónico de distribución de fuerza de
frenos.
ADVERTENCIA
No conduzca con las luces de
advertencia del ABS y la luz de
advertencia de frenos encendidas.
Haga remolcar el vehículo hasta un
técnico experto, le recomendamos un
técnico autorizado Mazda inspeccione
sus frenos tan pronto como sea
posible:
Conducir con la luz de advertencia del
ABS y la luz de advertencia de frenos
encendidas simultáneamente es
peligroso.
Cuando ambas luces están
encendidas, las ruedas traseras se
pueden bloquear más rápidamente en
caso de una parada de emergencia
que en circunstancias normales.
7-36
Si surge un problema
Advertencia/indicadores y advertencias sonoras

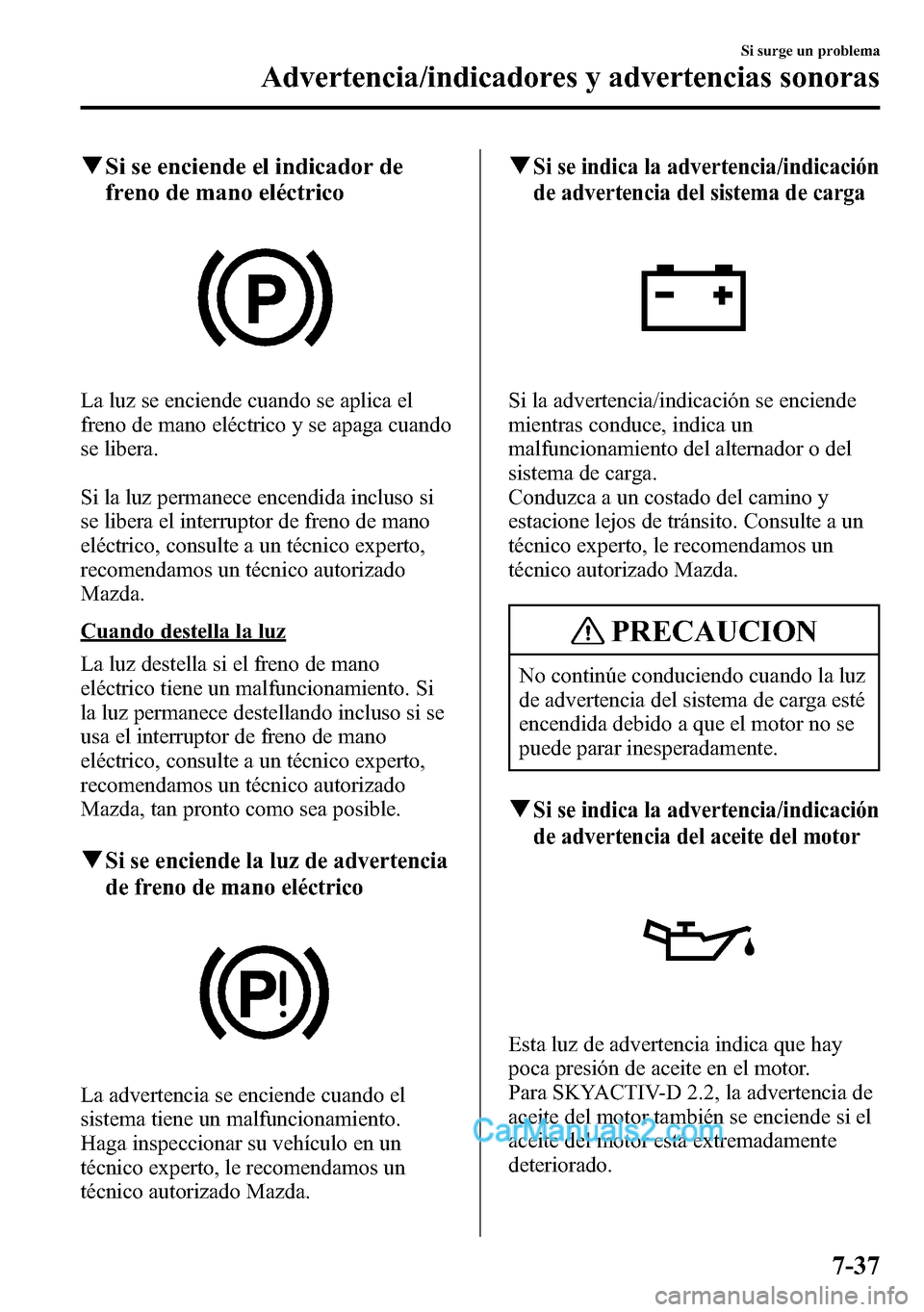

qSi se enciende el indicador de
freno de mano eléctrico
La luz se enciende cuando se aplica el
freno de mano eléctrico y se apaga cuando
se libera.
Si la luz permanece encendida incluso si
se libera el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda.
Cuando destella la luz
La luz destella si el freno de mano
eléctrico tiene un malfuncionamiento. Si
la luz permanece destellando incluso si se
usa el interruptor de freno de mano
eléctrico, consulte a un técnico experto,
recomendamos un técnico autorizado
Mazda, tan pronto como sea posible.
qSi se enciende la luz de advertencia
de freno de mano eléctrico
La advertencia se enciende cuando el
sistema tiene un malfuncionamiento.
Haga inspeccionar su vehículo en un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qSi se indica la advertencia/indicación
de advertencia del sistema de carga
Si la advertencia/indicación se enciende
mientras conduce, indica un
malfuncionamiento del alternador o del
sistema de carga.
Conduzca a un costado del camino y
estacione lejos de tránsito. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
PRECAUCION
No continúe conduciendo cuando la luz
de advertencia del sistema de carga esté
encendida debido a que el motor no se
puede parar inesperadamente.
qSi se indica la advertencia/indicación
de advertencia del aceite del motor
Esta luz de advertencia indica que hay
poca presión de aceite en el motor.
Para SKYACTIV-D 2.2, la advertencia de
aceite del motor también se enciende si el
aceite del motor está extremadamente
deteriorado.
Si surge un problema
Advertencia/indicadores y advertencias sonoras
7-37

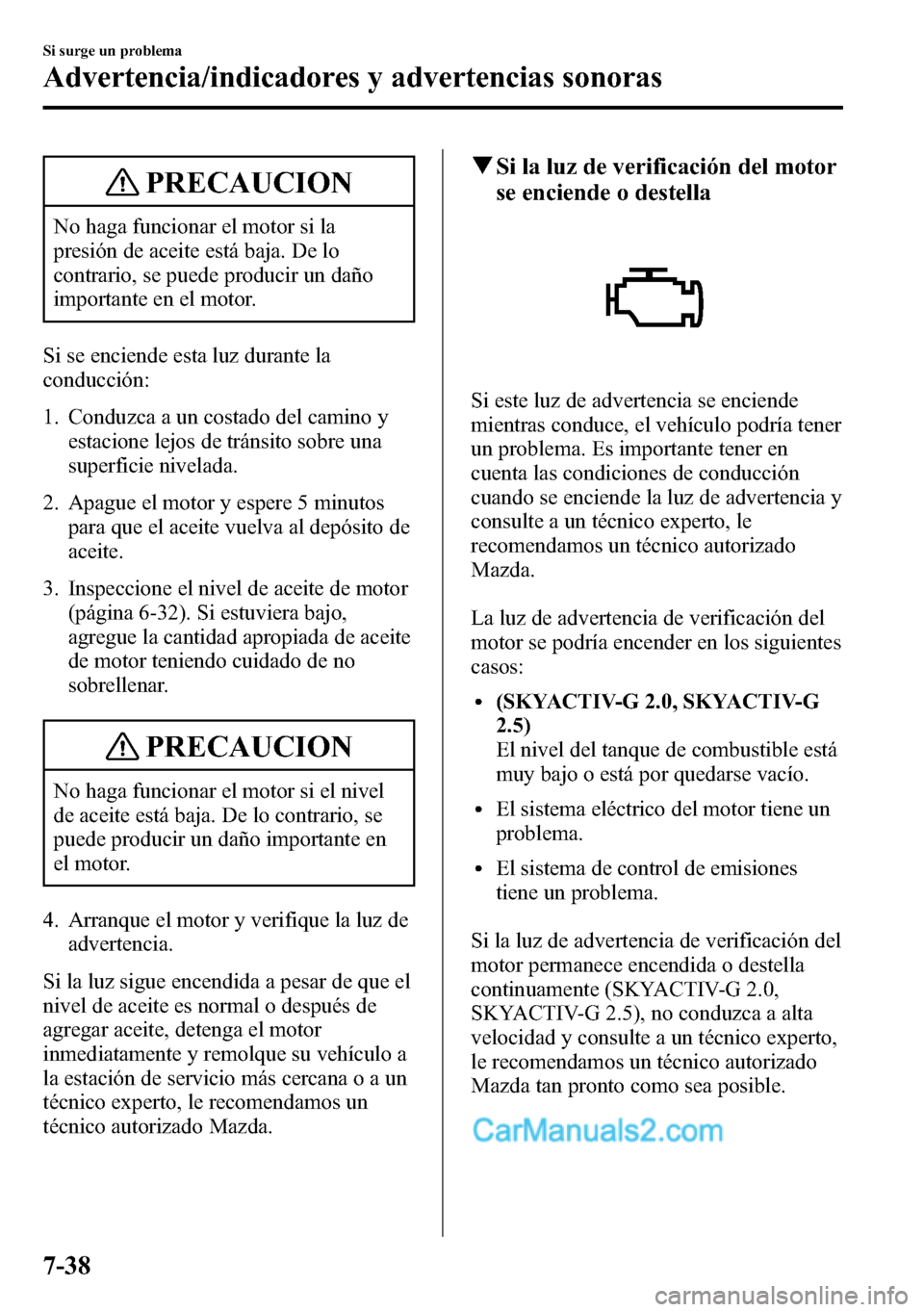

PRECAUCION
No haga funcionar el motor si la
presión de aceite está baja. De lo
contrario, se puede producir un daño
importante en el motor.
Si se enciende esta luz durante la
conducción:
1. Conduzca a un costado del camino y
estacione lejos de tránsito sobre una
superficie nivelada.
2. Apague el motor y espere 5 minutos
para que el aceite vuelva al depósito de
aceite.
3. Inspeccione el nivel de aceite de motor
(página 6-32). Si estuviera bajo,
agregue la cantidad apropiada de aceite
de motor teniendo cuidado de no
sobrellenar.
PRECAUCION
No haga funcionar el motor si el nivel
de aceite está baja. De lo contrario, se
puede producir un daño importante en
el motor.
4. Arranque el motor y verifique la luz de
advertencia.
Si la luz sigue encendida a pesar de que el
nivel de aceite es normal o después de
agregar aceite, detenga el motor
inmediatamente y remolque su vehículo a
la estación de servicio más cercana o a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
qSi la luz de verificación del motor
se enciende o destella
Si este luz de advertencia se enciende
mientras conduce, el vehículo podría tener
un problema. Es importante tener en
cuenta las condiciones de conducción
cuando se enciende la luz de advertencia y
consulte a un técnico experto, le
recomendamos un técnico autorizado
Mazda.
La luz de advertencia de verificación del
motor se podría encender en los siguientes
casos:
l(SKYACTIV-G 2.0, SKYACTIV-G
2.5)
El nivel del tanque de combustible está
muy bajo o está por quedarse vacío.
lEl sistema eléctrico del motor tiene un
problema.
lEl sistema de control de emisiones
tiene un problema.
Si la luz de advertencia de verificación del
motor permanece encendida o destella
continuamente (SKYACTIV-G 2.0,
SKYACTIV-G 2.5), no conduzca a alta
velocidad y consulte a un técnico experto,
le recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
7-38

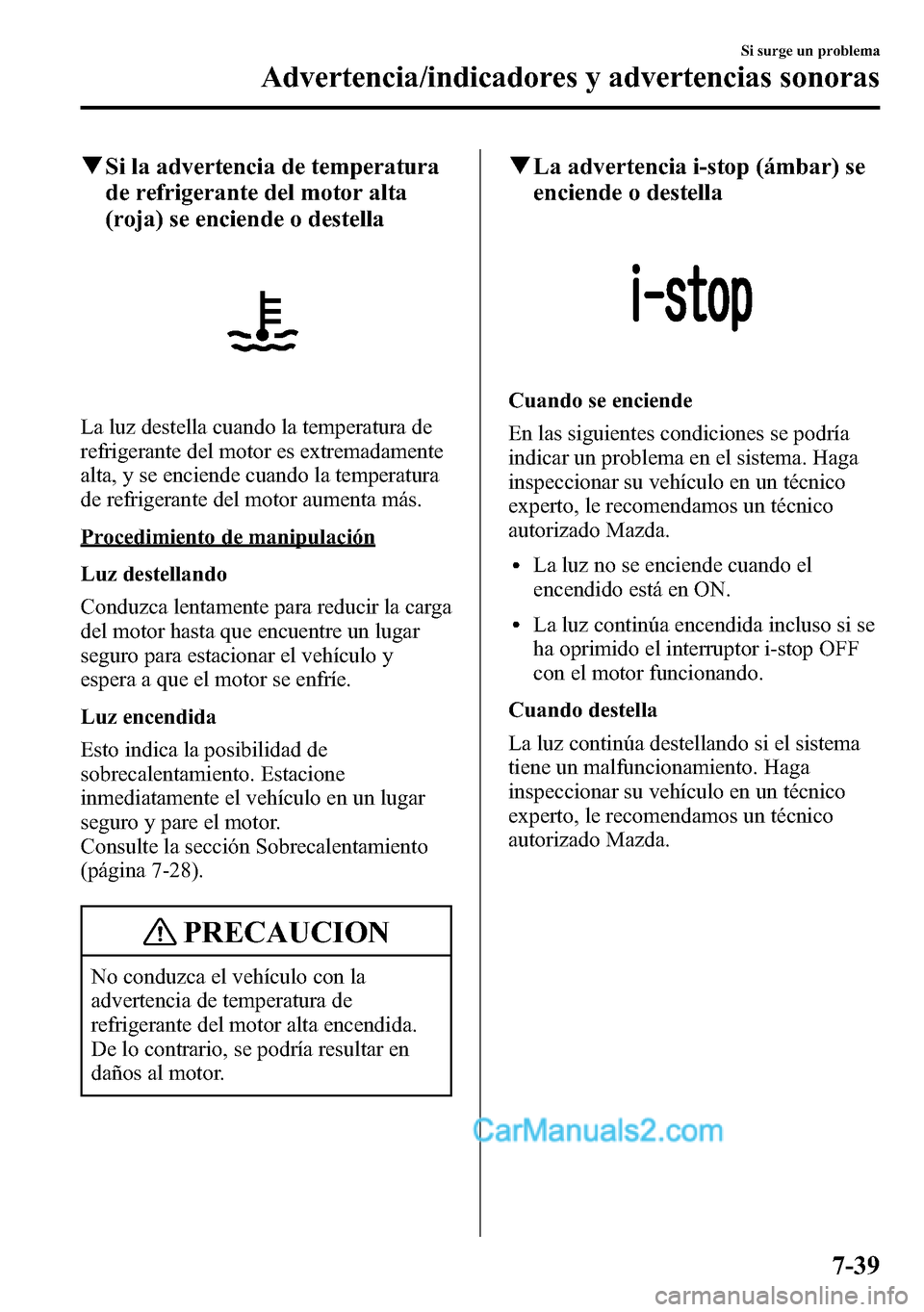

Si surge un problema
Advertencia/indicadores y advertencias sonoras

qSi la advertencia de temperatura
de refrigerante del motor alta
(roja) se enciende o destella
La luz destella cuando la temperatura de
refrigerante del motor es extremadamente
alta, y se enciende cuando la temperatura
de refrigerante del motor aumenta más.
Procedimiento de manipulación
Luz destellando
Conduzca lentamente para reducir la carga
del motor hasta que encuentre un lugar
seguro para estacionar el vehículo y
espera a que el motor se enfríe.
Luz encendida
Esto indica la posibilidad de
sobrecalentamiento. Estacione
inmediatamente el vehículo en un lugar
seguro y pare el motor.
Consulte la sección Sobrecalentamiento
(página 7-28).
PRECAUCION
No conduzca el vehículo con la
advertencia de temperatura de
refrigerante del motor alta encendida.
De lo contrario, se podría resultar en
daños al motor.
qLa advertencia i-stop (ámbar) se
enciende o destella
Cuando se enciende
En las siguientes condiciones se podría
indicar un problema en el sistema. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
lLa luz no se enciende cuando el
encendido está en ON.
lLa luz continúa encendida incluso si se
ha oprimido el interruptor i-stop OFF
con el motor funcionando.
Cuando destella
La luz continúa destellando si el sistema
tiene un malfuncionamiento. Haga
inspeccionar su vehículo en un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Si surge un problema
Advertencia/indicadores y advertencias sonoras
7-39
