2016 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

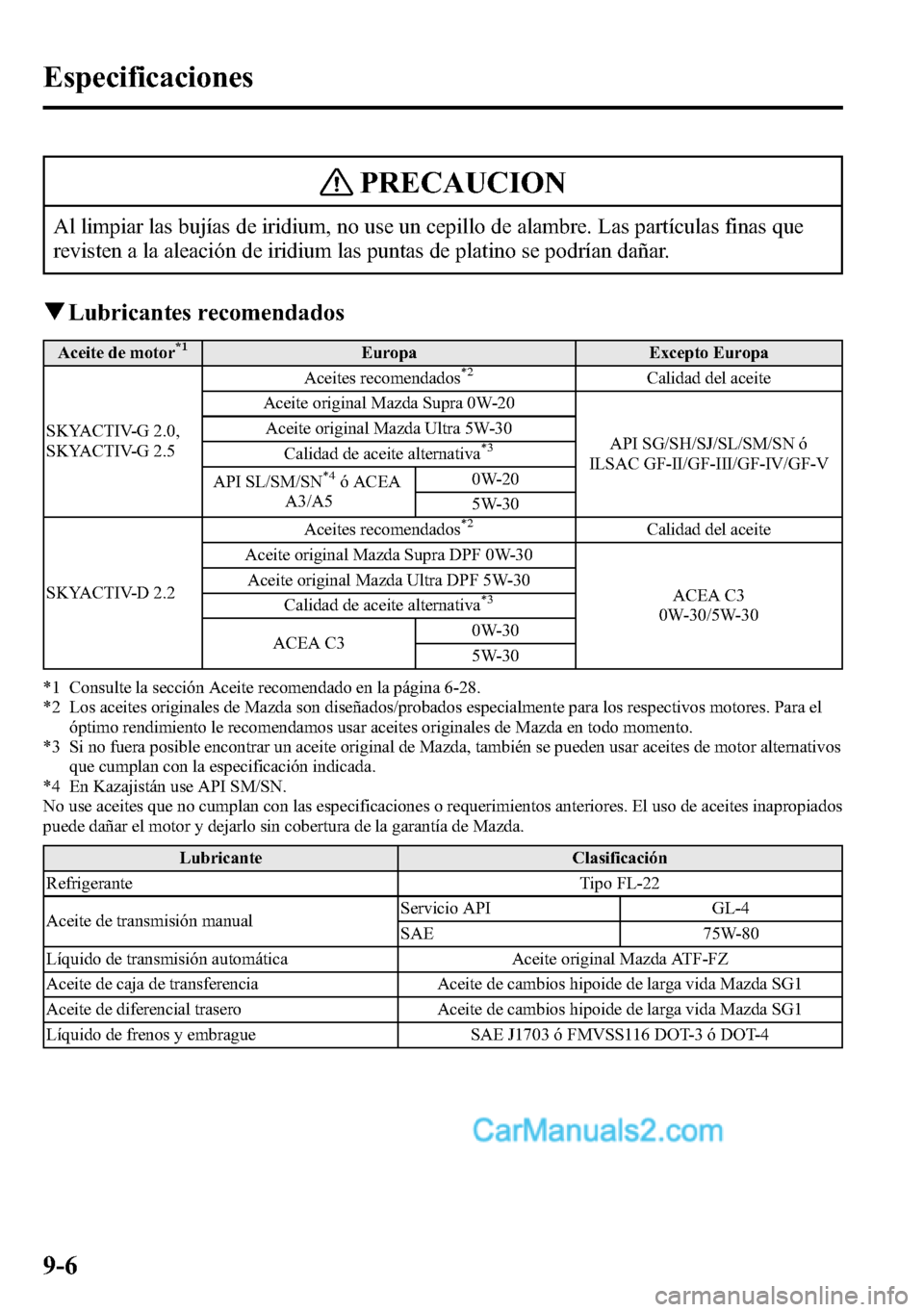

PRECAUCION
Al limpiar las bujías de iridium, no use un cepillo de alambre. Las partículas finas que
revisten a la aleación de iridium las puntas de platino se podrían dañar.
qLubricantes recomendados
Aceite de motor*1Europa Excepto Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Aceites recomendados*2Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SL/SM/SN*4ó ACEA
A3/A50W-20
5W-30
SKYACTIV-D 2.2Aceites recomendados
*2Calidad del aceite
Aceite original Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Aceite original Mazda Ultra DPF 5W-30
Calidad de aceite alternativa
*3
ACEA C30W-30
5W-30
*1 Consulte la sección Aceite recomendado en la página 6-28.
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para el
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especificación indicada.
*4 En Kazajistán use API SM/SN.
No use aceites que no cumplan con las especificaciones o requerimientos anteriores. El uso de aceites inapropiados
puede dañar el motor y dejarlo sin cobertura de la garantía de Mazda.
Lubricante Clasificación
Refrigerante Tipo FL-22
Aceite de transmisión manualServicio API GL-4
SAE 75W-80
Líquido de transmisión automática Aceite original Mazda ATF-FZ
Aceite de caja de transferencia Aceite de cambios hipoide de larga vida Mazda SG1
Aceite de diferencial trasero Aceite de cambios hipoide de larga vida Mazda SG1
Líquido de frenos y embrague SAE J1703 ó FMVSS116 DOT-3 ó DOT-4
9-6
Especificaciones

qCapacidad de carga
(Cantidades aproximadas)
Item Capacidad
Aceite de
motor
SKYACTIV-G 2.0Con cambio del filtro de aceite 4,2 litros
Sin cambio del filtro de aceite 4,0 litros
SKYACTIV-G 2.5Con cambio del filtro de aceite 4,5 litros
Sin cambio del filtro de aceite 4,3 litros
SKYACTIV-D 2.2Con cambio del filtro de aceite 5,1 litros
Sin cambio del filtro de aceite 4,8 litros
Refrigerante
SKYACTIV-G 2.0
Transmisión
manualModelo con volante a la izquierda 7,1 litros
Modelo con volante a la derecha 6,9 litros
Transmisión
automáticaIsrael 7,4 litros
Saudi Arabia 7,6 litros
Excepto
anterioresModelo con volante a
la izquierda7,3 litros
Modelo con volante a
la derecha7,2 litros
SKYACTIV-G 2.5Modelo con volante a la izquierda 7,5 litros
Modelo con volante a la derecha 7,3 litros
SKYACTIV-D 2.2
Transmisión
manualModelo con volante a la izquierda 8,7 litros
Modelo con volante a la derecha 8,9 litros
Transmisión
automáticaEuropaModelo con volante a
la izquierda8,9 litros
Modelo con volante a
la derecha9,1 litros
Rusia 9,0 litros
Excepto
anterioresModelo con volante a
la izquierda9,0 litros
Modelo con volante a
la derecha9,2 litros
Aceite de
transmisión
manual
SKYACTIV-G 2.02WD 1,65 litro
4WD 1,70 litro
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automáticaSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 litros
SKYACTIV-D 2.2 8,0 litros
Aceite de caja de transferencia 0,45 litro
Aceite de diferencial trasero 0,45 litro
Tanque de
combustible2WD 56,0 litros
4WD 58,0 litros
Verifique siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en los depósitos.
Especificaciones
9-7

qDimensiones
Item Especificación del vehículo
Largo totalSin soporte de placa de matrícula 4.540 mm
Con soporte de placa de matrícula 4.555 mm
Ancho total 1.840 mm
Altura total
*1Tipo A 1.710 mm
Tipo B 1.670 mm
Banda de rodamiento delantera 1.585 mm
Banda de rodamiento trasera 1.590 mm
Distancia entre ejes 2.700 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Tipo A
Antena
Tipo B
Excepto anteriores.
9-8
Especificaciones

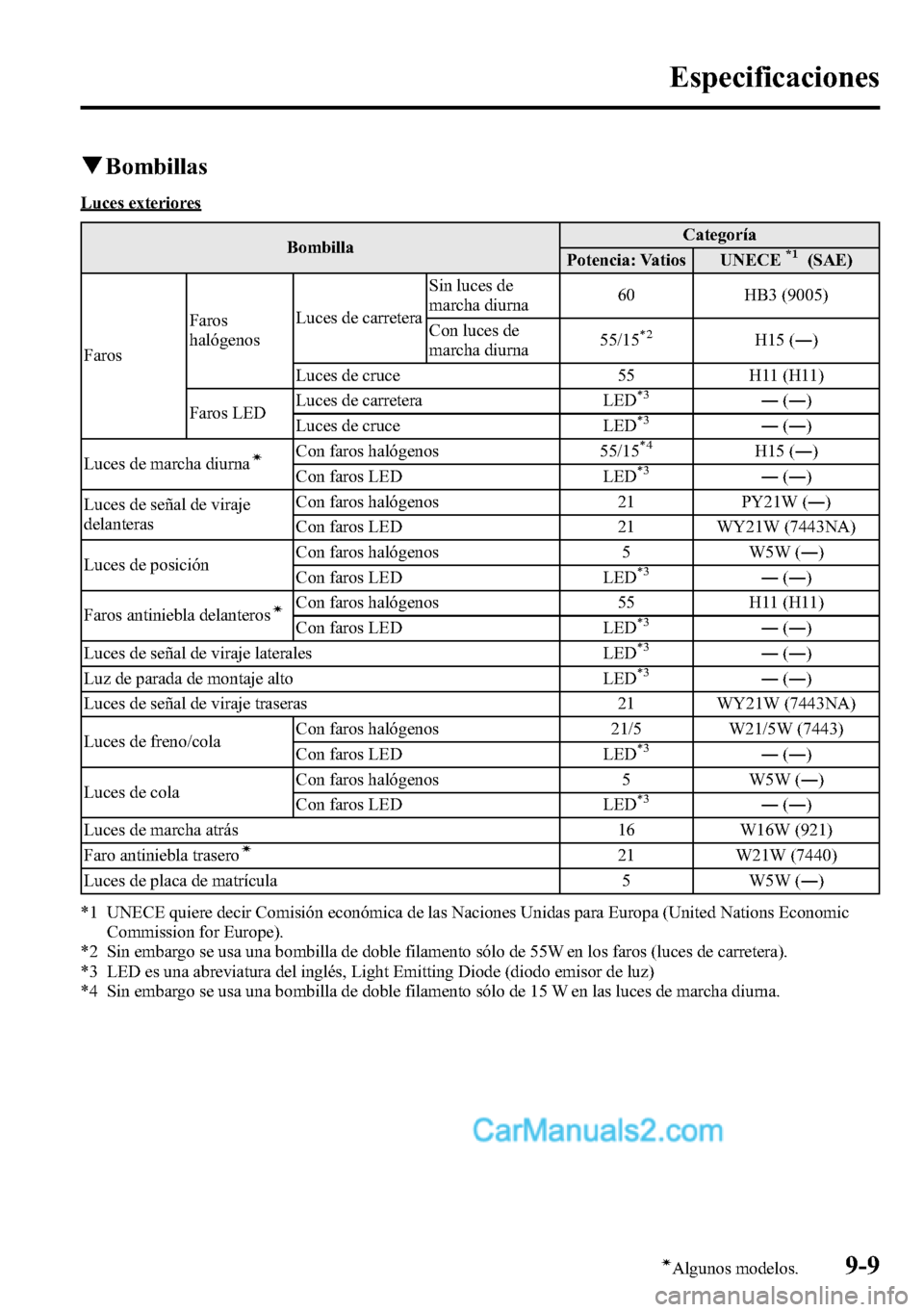

qBombillas
Luces exteriores
BombillaCategoría
Potencia: Vatios UNECE
*1(SAE)
FarosFaros
halógenosLuces de carreteraSin luces de
marcha diurna60 HB3 (9005)
Con luces de
marcha diurna55/15
*2H15 (―)
Luces de cruce 55 H11 (H11)
Faros LEDLuces de carretera LED
*3―(―)
Luces de cruce LED*3―(―)
Luces de marcha diurna
íCon faros halógenos 55/15*4H15 (―)
Con faros LED LED*3―(―)
Luces de señal de viraje
delanterasCon faros halógenos 21 PY21W (―)
Con faros LED 21 WY21W (7443NA)
Luces de posiciónCon faros halógenos 5 W5W (―)
Con faros LED LED
*3―(―)
Faros antiniebla delanteros
íCon faros halógenos 55 H11 (H11)
Con faros LED LED*3―(―)
Luces de señal de viraje laterales LED*3―(―)
Luz de parada de montaje alto LED*3―(―)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno/colaCon faros halógenos 21/5 W21/5W (7443)
Con faros LED LED
*3―(―)
Luces de colaCon faros halógenos 5 W5W (―)
Con faros LED LED
*3―(―)
Luces de marcha atrás 16 W16W (921)
Faro antiniebla trasero
í21 W21W (7440)
Luces de placa de matrícula 5 W5W (―)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 Sin embargo se usa una bombilla de doble filamento sólo de 55W en los faros (luces de carretera).
*3 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
*4 Sin embargo se usa una bombilla de doble filamento sólo de 15 W en las luces de marcha diurna.
Especificaciones
9-9íAlgunos modelos.

Luz interior
BombillaCategoría
Potencia: Vatios UNECE
*1
Luz del compartimiento para equipajes 8―
Luz en el techo (Delantera)/Luces para lectura de
mapas8―
Luces para lectura de mapas traseras 8―
Luces de espejos cosméticos
í2―
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
qNeumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Indice de carga (no existe en neumáticos ZR)Diámetro nominal de la llanta en pulgadas
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
9-10íAlgunos modelos.
Especificaciones

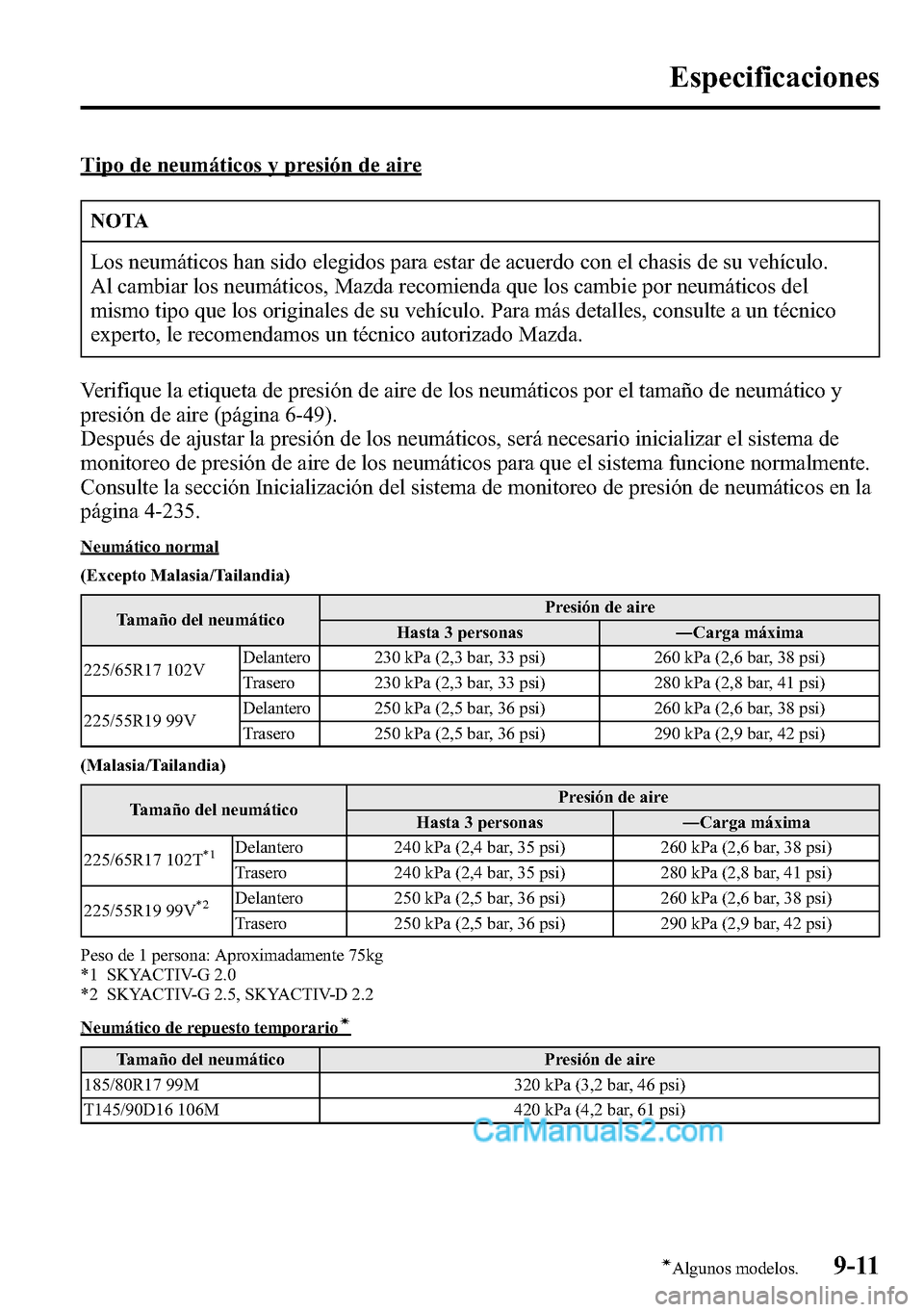

Tipo de neumáticos y presión de aire
NOTA
Los neumáticos han sido elegidos para estar de acuerdo con el chasis de su vehículo.
Al cambiar los neumáticos, Mazda recomienda que los cambie por neumáticos del
mismo tipo que los originales de su vehículo. Para más detalles, consulte a un técnico
experto, le recomendamos un técnico autorizado Mazda.
Verifique la etiqueta de presión de aire de los neumáticos por el tamaño de neumático y
presión de aire (página 6-49).
Después de ajustar la presión de los neumáticos, será necesario inicializar el sistema de
monitoreo de presión de aire de los neumáticos para que el sistema funcione normalmente.
Consulte la sección Inicialización del sistema de monitoreo de presión de neumáticos en la
página 4-235.
Neumático normal
(Excepto Malasia/Tailandia)
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17 102VDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 230 kPa (2,3 bar, 33 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99VDelantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
(Malasia/Tailandia)
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17 102T
*1Delantero 240 kPa (2,4 bar, 35 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 240 kPa (2,4 bar, 35 psi) 280 kPa (2,8 bar, 41 psi)
225/55R19 99V
*2Delantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 290 kPa (2,9 bar, 42 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 SKYACTIV-G 2.0
*2 SKYACTIV-G 2.5, SKYACTIV-D 2.2
Neumático de repuesto temporarioí
Tamaño del neumático Presión de aire
185/80R17 99M 320 kPa (3,2 bar, 46 psi)
T145/90D16 106M 420 kPa (4,2 bar, 61 psi)
Especificaciones
9-11íAlgunos modelos.

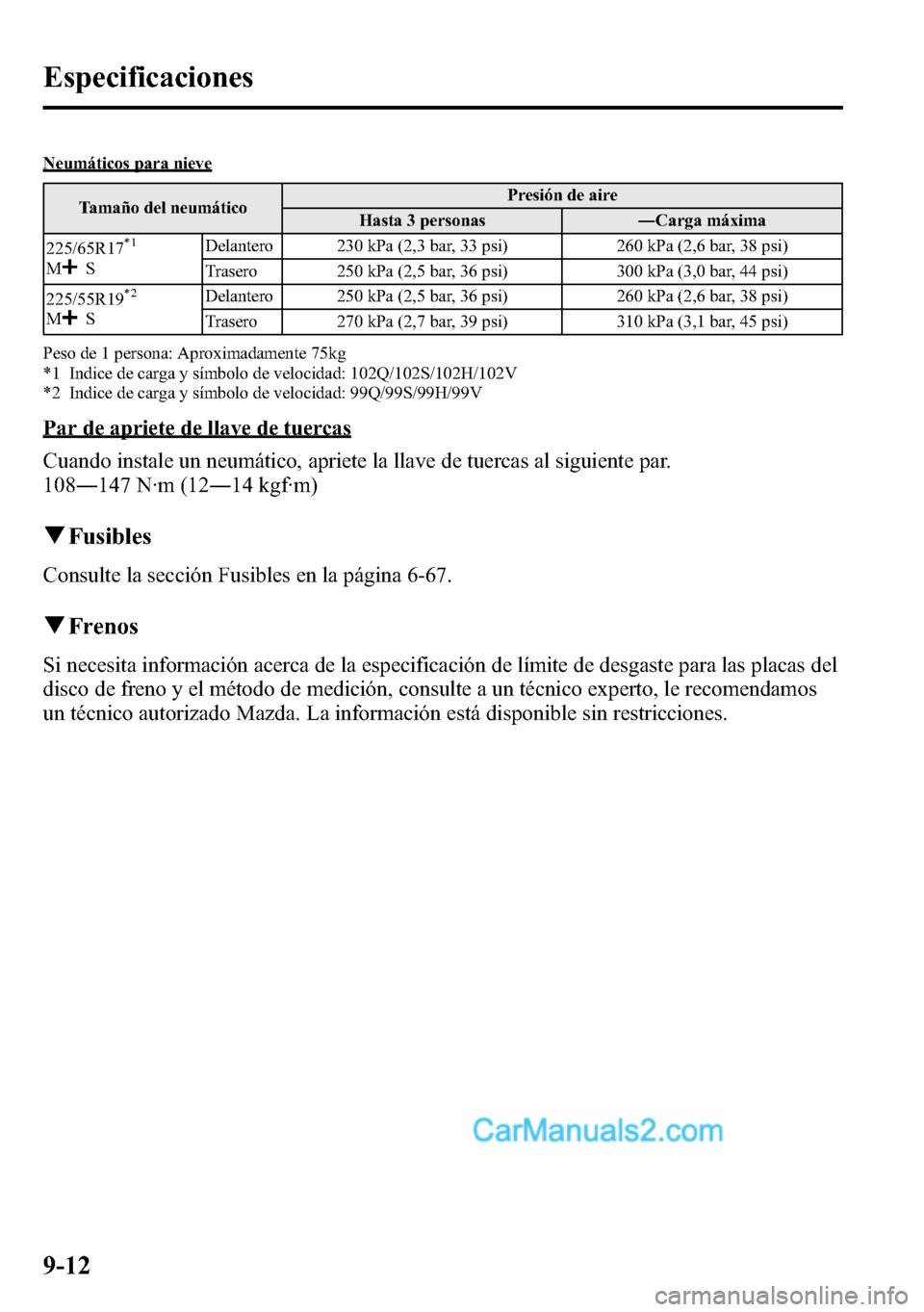

Neumáticos para nieve
Tamaño del neumáticoPresión de aire
Hasta 3 personas―Carga máxima
225/65R17
*1
MSDelantero 230 kPa (2,3 bar, 33 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 250 kPa (2,5 bar, 36 psi) 300 kPa (3,0 bar, 44 psi)
225/55R19
*2
MSDelantero 250 kPa (2,5 bar, 36 psi) 260 kPa (2,6 bar, 38 psi)
Trasero 270 kPa (2,7 bar, 39 psi) 310 kPa (3,1 bar, 45 psi)
Peso de 1 persona: Aproximadamente 75kg
*1 Indice de carga y símbolo de velocidad: 102Q/102S/102H/102V
*2 Indice de carga y símbolo de velocidad: 99Q/99S/99H/99V
Par de apriete de llave de tuercas
Cuando instale un neumático, apriete la llave de tuercas al siguiente par.
108―147 N·m (12―14 kgf·m)
qFusibles
Consulte la sección Fusibles en la página 6-67.
qFrenos
Si necesita información acerca de la especificación de límite de desgaste para las placas del
disco de freno y el método de medición, consulte a un técnico experto, le recomendamos
un técnico autorizado Mazda. La información está disponible sin restricciones.
9-12
Especificaciones

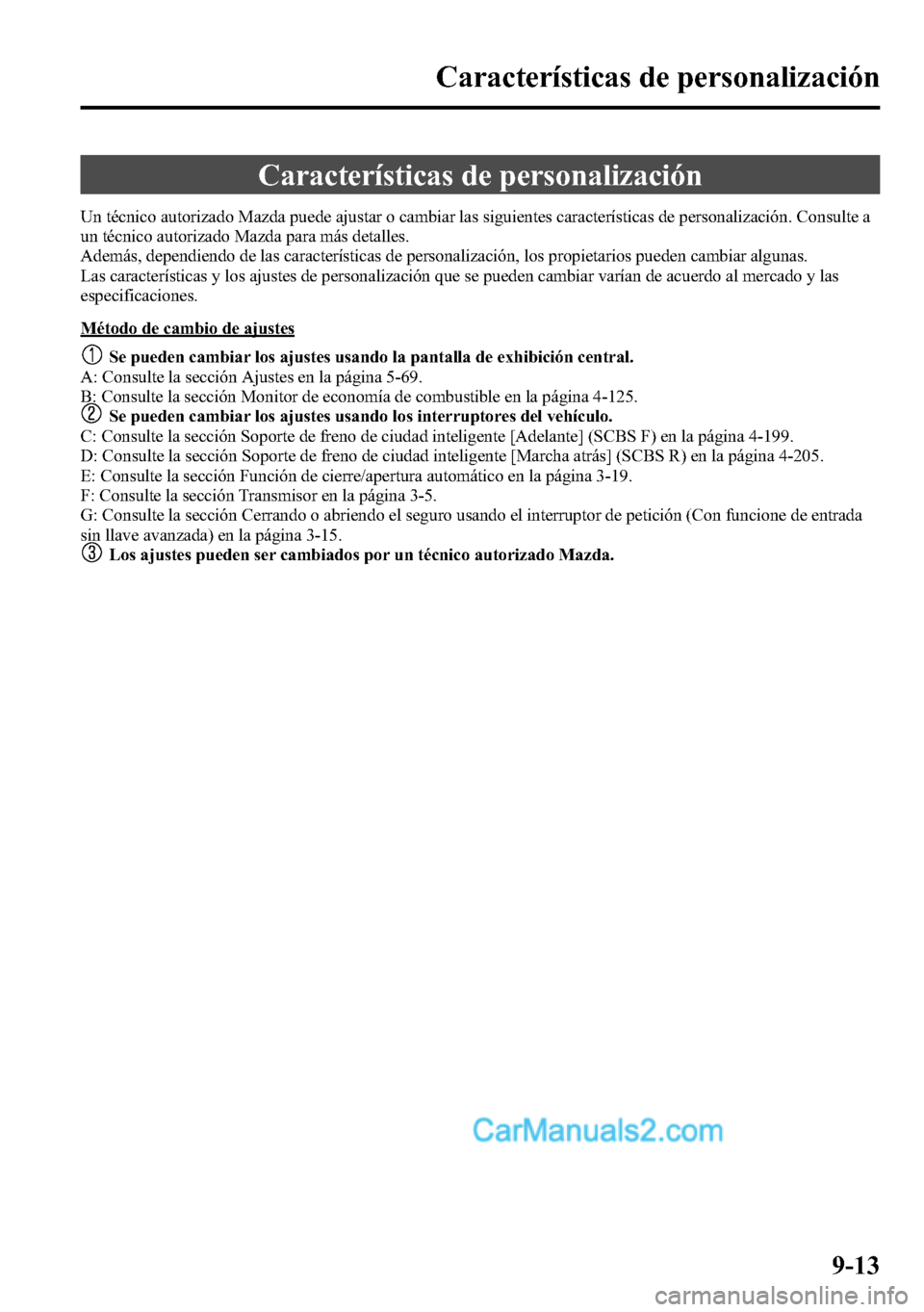

Características de personalización
Un técnico autorizado Mazda puede ajustar o cambiar las siguientes características de personalización. Consulte a
un técnico autorizado Mazda para más detalles.
Además, dependiendo de las características de personalización, los propietarios pueden cambiar algunas.
Las características y los ajustes de personalización que se pueden cambiar varían de acuerdo al mercado y las
especificaciones.
Método de cambio de ajustes
Se pueden cambiar los ajustes usando la pantalla de exhibición central.
A: Consulte la sección Ajustes en la página 5-69.
B: Consulte la sección Monitor de economía de combustible en la página 4-125.
Se pueden cambiar los ajustes usando los interruptores del vehículo.
C: Consulte la sección Soporte de freno de ciudad inteligente [Adelante] (SCBS F) en la página 4-199.
D: Consulte la sección Soporte de freno de ciudad inteligente [Marcha atrás] (SCBS R) en la página 4-205.
E: Consulte la sección Función de cierre/apertura automático en la página 3-19.
F: Consulte la sección Transmisor en la página 3-5.
G: Consulte la sección Cerrando o abriendo el seguro usando el interruptor de petición (Con funcione de entrada
sin llave avanzada) en la página 3-15.
Los ajustes pueden ser cambiados por un técnico autorizado Mazda.
Características de personalización
9-13
