2016 MAZDA MODEL CX-5 Manual del propietario (in Spanish)

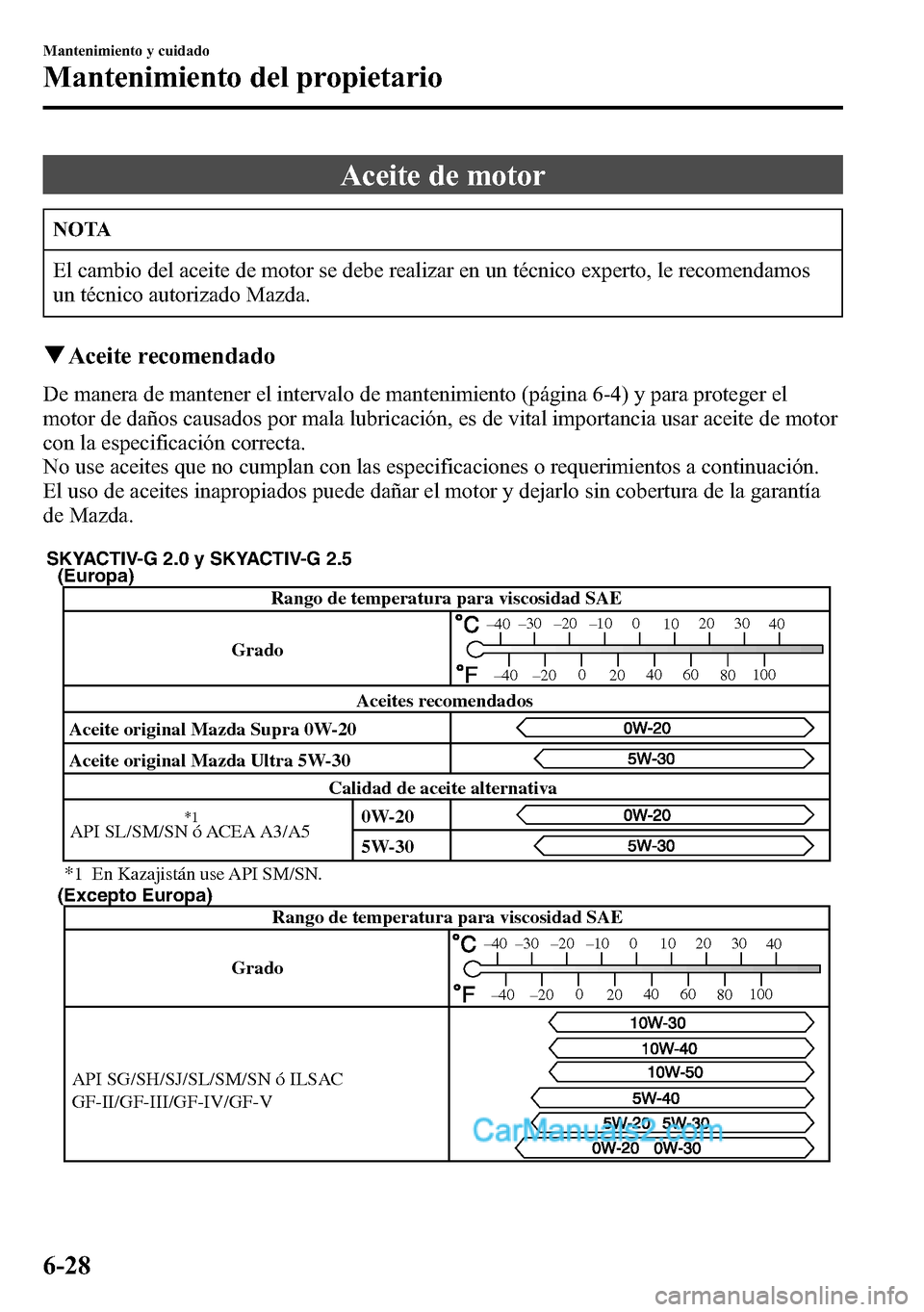

Aceite de motor
NOTA
El cambio del aceite de motor se debe realizar en un técnico experto, le recomendamos
un técnico autorizado Mazda.
qAceite recomendado
De manera de mantener el intervalo de mantenimiento (página 6-4) y para proteger el
motor de daños causados por mala lubricación, es de vital importancia usar aceite de motor
con la especificación correcta.
No use aceites que no cumplan con las especificaciones o requerimientos a continuación.
El uso de aceites inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía
de Mazda.
Rango de temperatura para viscosidad SAE
Aceite original Mazda Ultra 5W-30
API SL/SM/SN ó ACEA A3/A5 Aceite original Mazda Supra 0W-20
Calidad de aceite alternativaAceites recomendados(Europa)
(Excepto Europa)
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
Grado Grado
Rango de temperatura para viscosidad SAE
API SG/SH/SJ/SL/SM/SN ó ILSAC
GF-II/GF-III/GF-IV/GF-V
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
5W-30 0W-20
*1 En Kazajistán use API SM/SN.
*1
6-28
Mantenimiento y cuidado
Mantenimiento del propietario

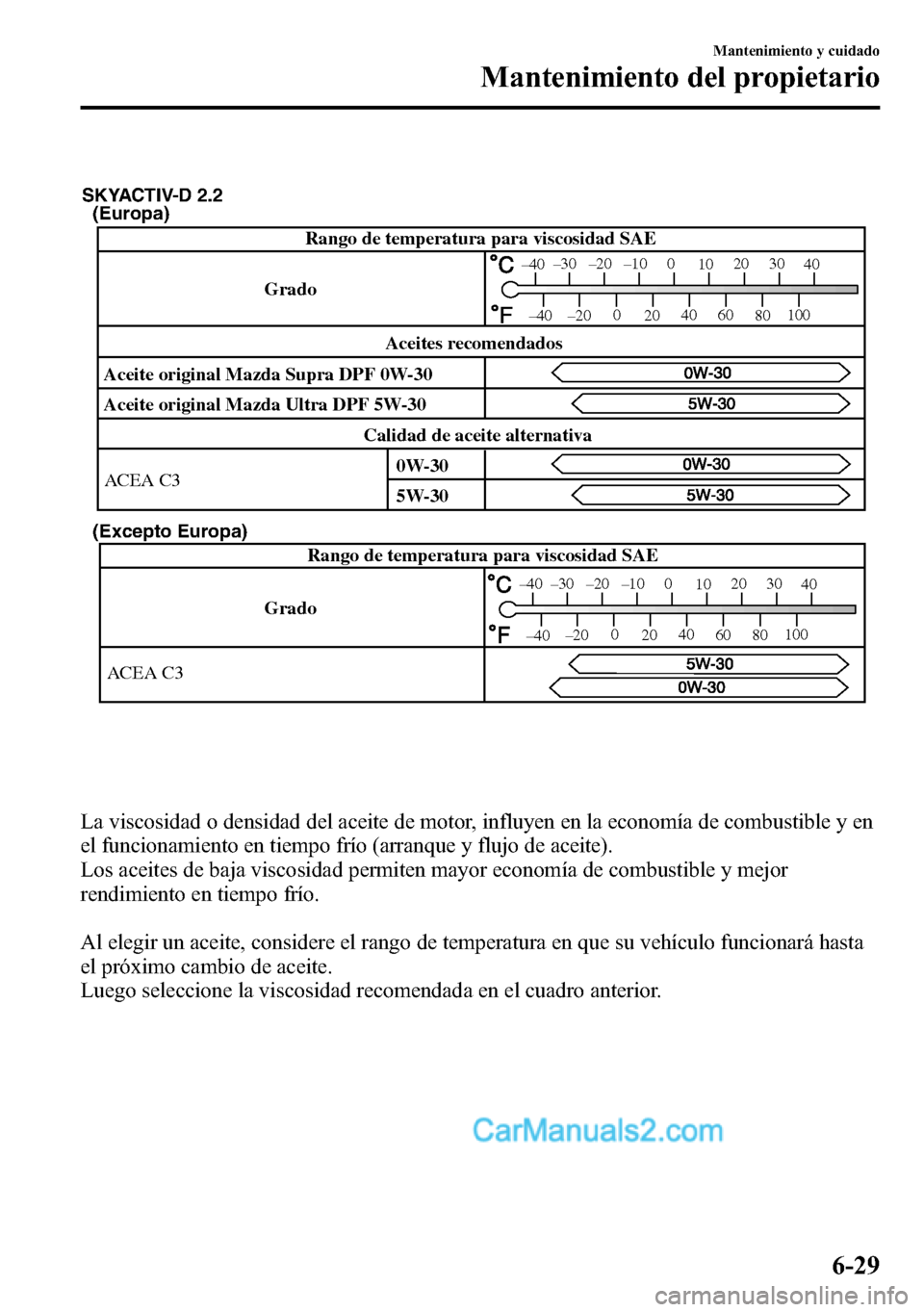

(Europa)
(Excepto Europa)
Grado Rango de temperatura para viscosidad SAE
ACEA C3
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
SKYACTIV-D 2.2
Rango de temperatura para viscosidad SAE
Grado
Aceite original Mazda Ultra DPF 5W-30 Aceite original Mazda Supra DPF 0W-30
Calidad de aceite alternativaAceites recomendados
–30
–20 –10 0
10 20 30
40
–20 0
20 40
60
80 100
–40
–40
ACEA C3
5W-30 0W-30
La viscosidad o densidad del aceite de motor, influyen en la economía de combustible y en
el funcionamiento en tiempo frío (arranque y flujo de aceite).
Los aceites de baja viscosidad permiten mayor economía de combustible y mejor
rendimiento en tiempo frío.
Al elegir un aceite, considere el rango de temperatura en que su vehículo funcionará hasta
el próximo cambio de aceite.
Luego seleccione la viscosidad recomendada en el cuadro anterior.
Mantenimiento y cuidado
Mantenimiento del propietario
6-29

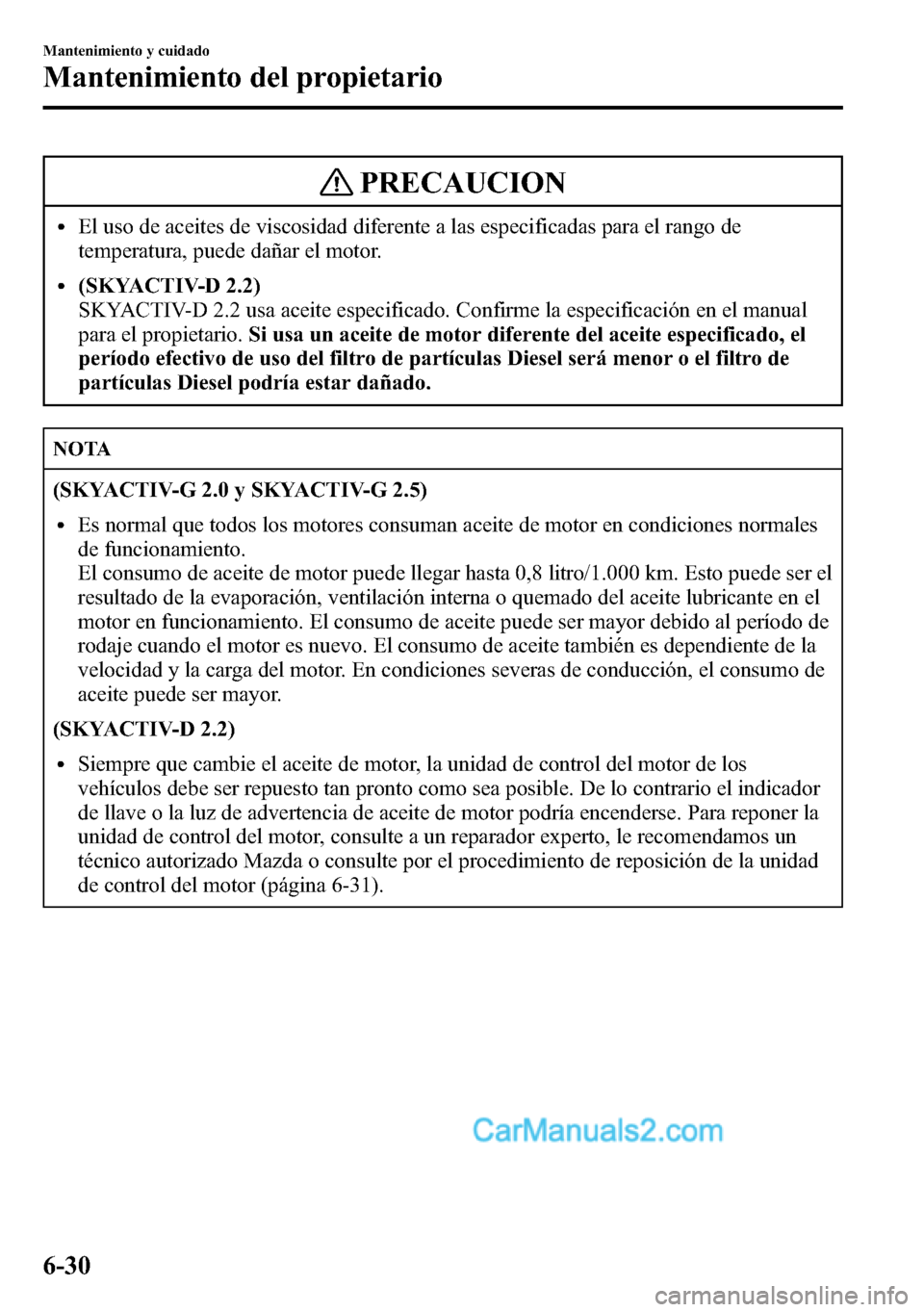

PRECAUCION
lEl uso de aceites de viscosidad diferente a las especificadas para el rango de
temperatura, puede dañar el motor.
l(SKYACTIV-D 2.2)
SKYACTIV-D 2.2 usa aceite especificado. Confirme la especificación en el manual
para el propietario.Si usa un aceite de motor diferente del aceite especificado, el
período efectivo de uso del filtro de partículas Diesel será menor o el filtro de
partículas Diesel podría estar dañado.
NOTA
(SKYACTIV-G 2.0 y SKYACTIV-G 2.5)
lEs normal que todos los motores consuman aceite de motor en condiciones normales
de funcionamiento.
El consumo de aceite de motor puede llegar hasta 0,8 litro/1.000 km. Esto puede ser el
resultado de la evaporación, ventilación interna o quemado del aceite lubricante en el
motor en funcionamiento. El consumo de aceite puede ser mayor debido al período de
rodaje cuando el motor es nuevo. El consumo de aceite también es dependiente de la
velocidad y la carga del motor. En condiciones severas de conducción, el consumo de
aceite puede ser mayor.
(SKYACTIV-D 2.2)
lSiempre que cambie el aceite de motor, la unidad de control del motor de los
vehículos debe ser repuesto tan pronto como sea posible. De lo contrario el indicador
de llave o la luz de advertencia de aceite de motor podría encenderse. Para reponer la
unidad de control del motor, consulte a un reparador experto, le recomendamos un
técnico autorizado Mazda o consulte por el procedimiento de reposición de la unidad
de control del motor (página 6-31).
6-30
Mantenimiento y cuidado
Mantenimiento del propietario

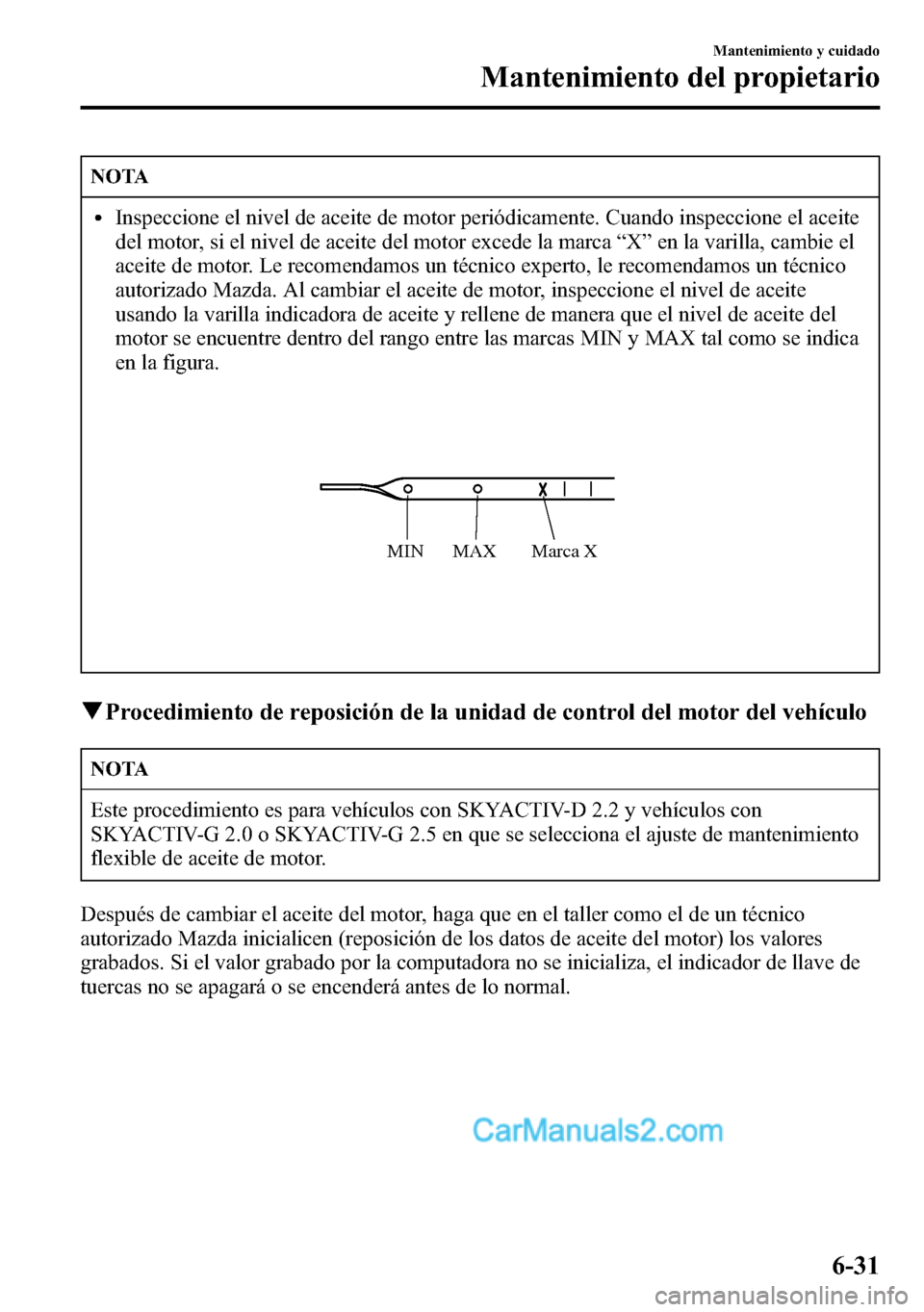

NOTA
lInspeccione el nivel de aceite de motor periódicamente. Cuando inspeccione el aceite
del motor, si el nivel de aceite del motor excede la marca“X”en la varilla, cambie el
aceite de motor. Le recomendamos un técnico experto, le recomendamos un técnico
autorizado Mazda. Al cambiar el aceite de motor, inspeccione el nivel de aceite
usando la varilla indicadora de aceite y rellene de manera que el nivel de aceite del
motor se encuentre dentro del rango entre las marcas MIN y MAX tal como se indica
en la figura.
Marca X MAX MIN
qProcedimiento de reposición de la unidad de control del motor del vehículo
NOTA
Este procedimiento es para vehículos con SKYACTIV-D 2.2 y vehículos con
SKYACTIV-G 2.0 o SKYACTIV-G 2.5 en que se selecciona el ajuste de mantenimiento
flexible de aceite de motor.
Después de cambiar el aceite del motor, haga que en el taller como el de un técnico
autorizado Mazda inicialicen (reposición de los datos de aceite del motor) los valores
grabados. Si el valor grabado por la computadora no se inicializa, el indicador de llave de
tuercas no se apagará o se encenderá antes de lo normal.
Mantenimiento y cuidado
Mantenimiento del propietario
6-31

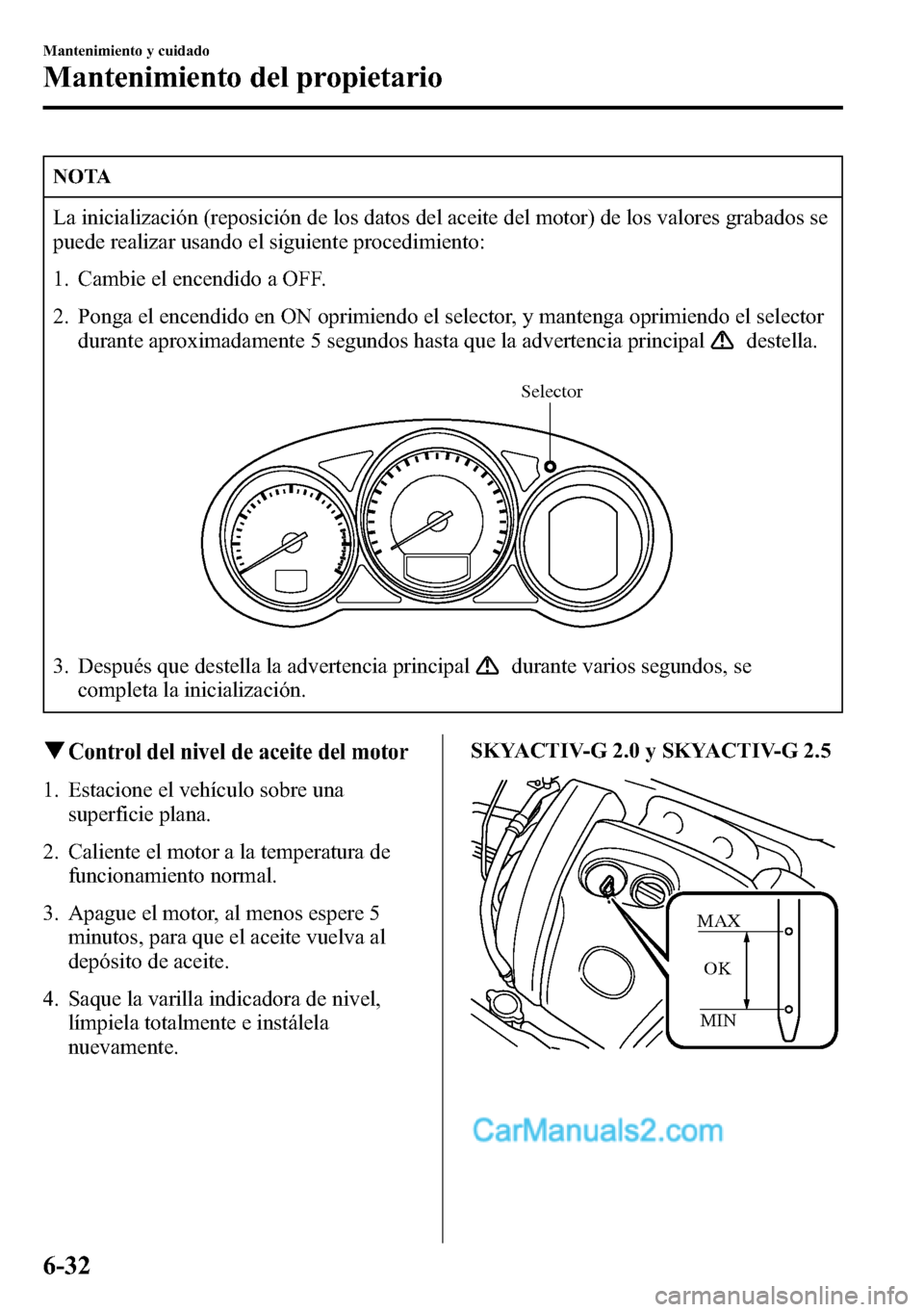

NOTA
La inicialización (reposición de los datos del aceite del motor) de los valores grabados se
puede realizar usando el siguiente procedimiento:
1. Cambie el encendido a OFF.
2. Ponga el encendido en ON oprimiendo el selector, y mantenga oprimiendo el selector
durante aproximadamente 5 segundos hasta que la advertencia principal
destella.
Selector
3. Después que destella la advertencia principaldurante varios segundos, se
completa la inicialización.
qControl del nivel de aceite del motor
1. Estacione el vehículo sobre una
superficie plana.
2. Caliente el motor a la temperatura de
funcionamiento normal.
3. Apague el motor, al menos espere 5
minutos, para que el aceite vuelva al
depósito de aceite.
4. Saque la varilla indicadora de nivel,
límpiela totalmente e instálela
nuevamente.SKYACTIV-G 2.0 y SKYACTIV-G 2.5
MAX
OK
MIN
6-32
Mantenimiento y cuidado
Mantenimiento del propietario

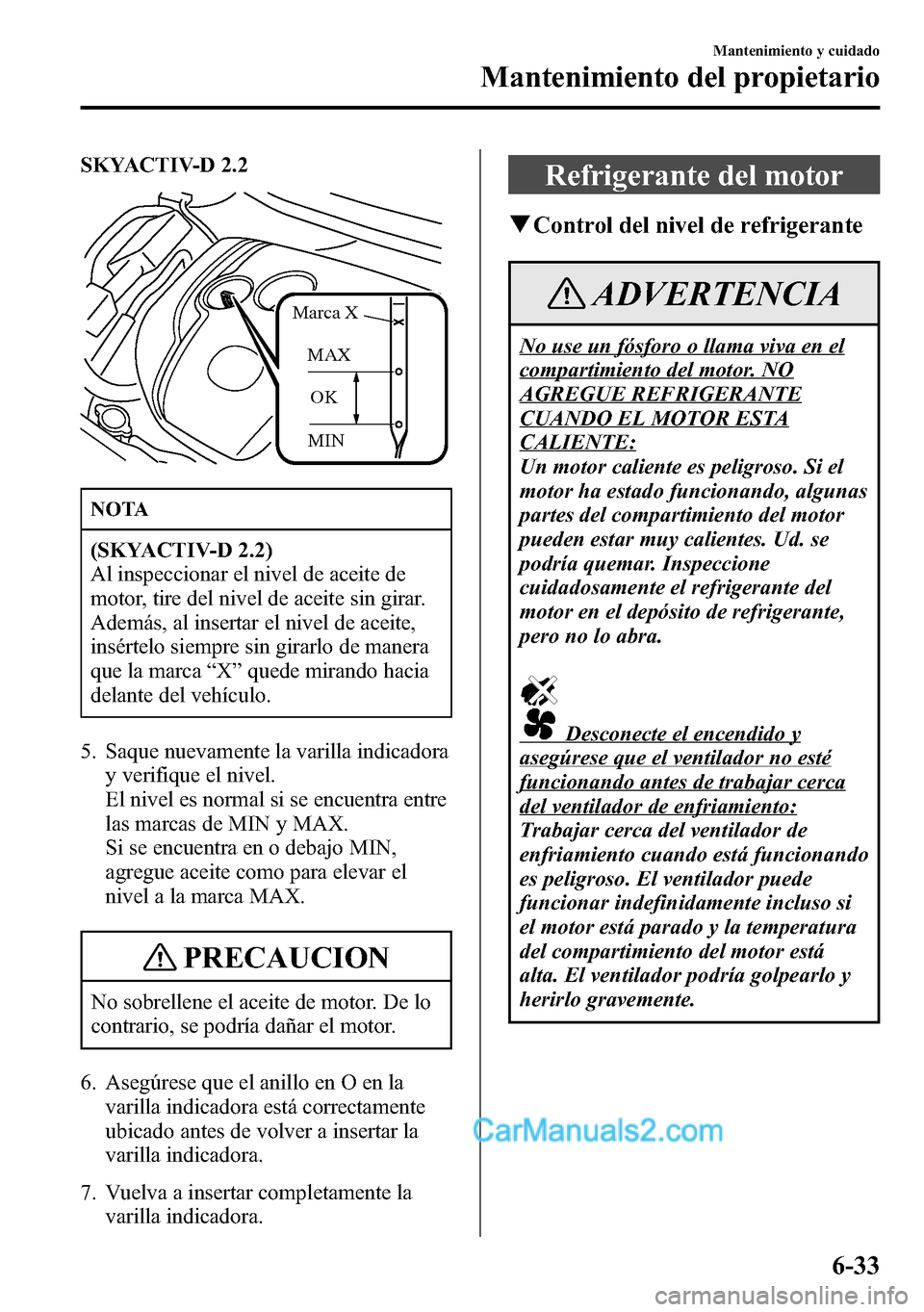

SKYACTIV-D 2.2
MINOK MAX Marca X
NOTA
(SKYACTIV-D 2.2)
Al inspeccionar el nivel de aceite de
motor, tire del nivel de aceite sin girar.
Además, al insertar el nivel de aceite,
insértelo siempre sin girarlo de manera
que la marca“X”quede mirando hacia
delante del vehículo.
5. Saque nuevamente la varilla indicadora
y verifique el nivel.
El nivel es normal si se encuentra entre
las marcas de MIN y MAX.
Si se encuentra en o debajo MIN,
agregue aceite como para elevar el
nivel a la marca MAX.
PRECAUCION
No sobrellene el aceite de motor. De lo
contrario, se podría dañar el motor.
6. Asegúrese que el anillo en O en la
varilla indicadora está correctamente
ubicado antes de volver a insertar la
varilla indicadora.
7. Vuelva a insertar completamente la
varilla indicadora.
Refrigerante del motor
qControl del nivel de refrigerante
ADVERTENCIA
No use un fósforo o llama viva en el
compartimiento del motor. NO
AGREGUE REFRIGERANTE
CUANDO EL MOTOR ESTA
CALIENTE:
Un motor caliente es peligroso. Si el
motor ha estado funcionando, algunas
partes del compartimiento del motor
pueden estar muy calientes. Ud. se
podría quemar. Inspeccione
cuidadosamente el refrigerante del
motor en el depósito de refrigerante,
pero no lo abra.
Desconecte el encendido y
asegúrese que el ventilador no esté
funcionando antes de trabajar cerca
del ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando
es peligroso. El ventilador puede
funcionar indefinidamente incluso si
el motor está parado y la temperatura
del compartimiento del motor está
alta. El ventilador podría golpearlo y
herirlo gravemente.
Mantenimiento y cuidado
Mantenimiento del propietario
6-33

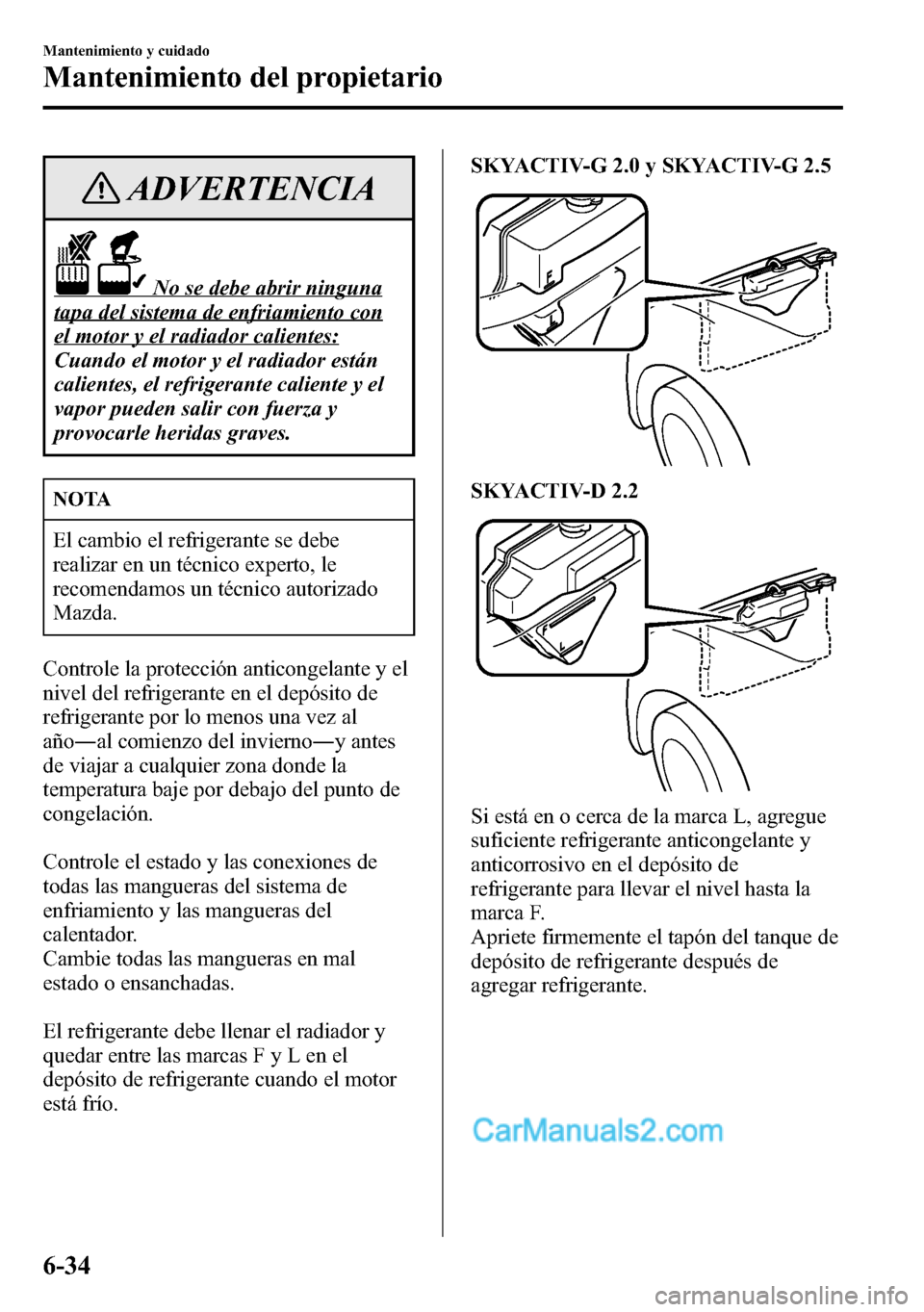

ADVERTENCIA
No se debe abrir ninguna
tapa del sistema de enfriamiento con
el motor y el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y el
vapor pueden salir con fuerza y
provocarle heridas graves.
NOTA
El cambio el refrigerante se debe
realizar en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Controle la protección anticongelante y el
nivel del refrigerante en el depósito de
refrigerante por lo menos una vez al
año―al comienzo del invierno―y antes
de viajar a cualquier zona donde la
temperatura baje por debajo del punto de
congelación.
Controle el estado y las conexiones de
todas las mangueras del sistema de
enfriamiento y las mangueras del
calentador.
Cambie todas las mangueras en mal
estado o ensanchadas.
El refrigerante debe llenar el radiador y
quedar entre las marcas F y L en el
depósito de refrigerante cuando el motor
está frío.SKYACTIV-G 2.0 y SKYACTIV-G 2.5
SKYACTIV-D 2.2
Si está en o cerca de la marca L, agregue
suficiente refrigerante anticongelante y
anticorrosivo en el depósito de
refrigerante para llevar el nivel hasta la
marca F.
Apriete firmemente el tapón del tanque de
depósito de refrigerante después de
agregar refrigerante.
6-34
Mantenimiento y cuidado
Mantenimiento del propietario

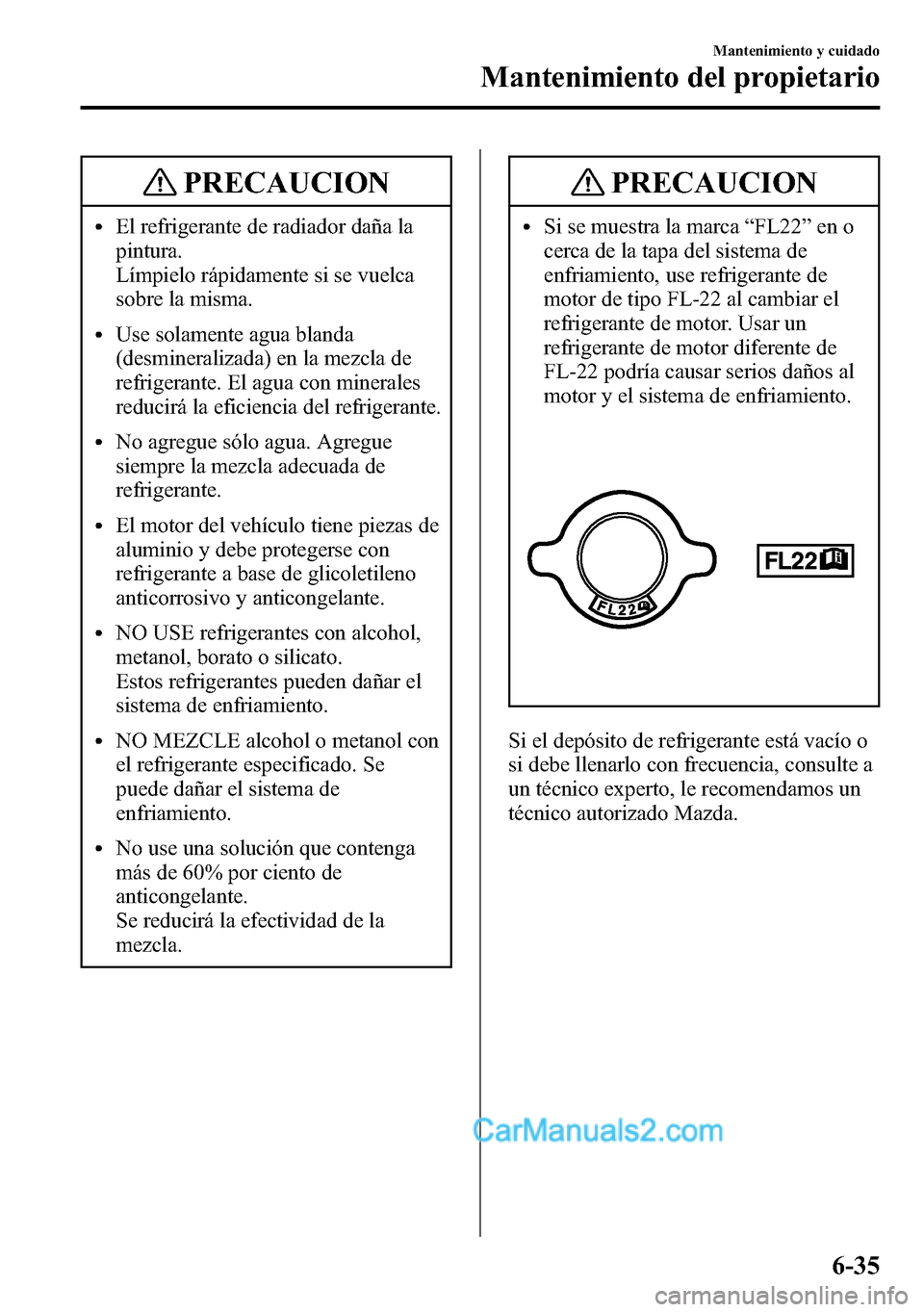

PRECAUCION
lEl refrigerante de radiador daña la
pintura.
Límpielo rápidamente si se vuelca
sobre la misma.
lUse solamente agua blanda
(desmineralizada) en la mezcla de
refrigerante. El agua con minerales
reducirá la eficiencia del refrigerante.
lNo agregue sólo agua. Agregue
siempre la mezcla adecuada de
refrigerante.
lEl motor del vehículo tiene piezas de
aluminio y debe protegerse con
refrigerante a base de glicoletileno
anticorrosivo y anticongelante.
lNO USE refrigerantes con alcohol,
metanol, borato o silicato.
Estos refrigerantes pueden dañar el
sistema de enfriamiento.
lNO MEZCLE alcohol o metanol con
el refrigerante especificado. Se
puede dañar el sistema de
enfriamiento.
lNo use una solución que contenga
más de 60% por ciento de
anticongelante.
Se reducirá la efectividad de la
mezcla.
PRECAUCION
lSi se muestra la marca“FL22”en o
cerca de la tapa del sistema de
enfriamiento, use refrigerante de
motor de tipo FL-22 al cambiar el
refrigerante de motor. Usar un
refrigerante de motor diferente de
FL-22 podría causar serios daños al
motor y el sistema de enfriamiento.
Si el depósito de refrigerante está vacío o
si debe llenarlo con frecuencia, consulte a
un técnico experto, le recomendamos un
técnico autorizado Mazda.
Mantenimiento y cuidado
Mantenimiento del propietario
6-35
