Page 649 of 789

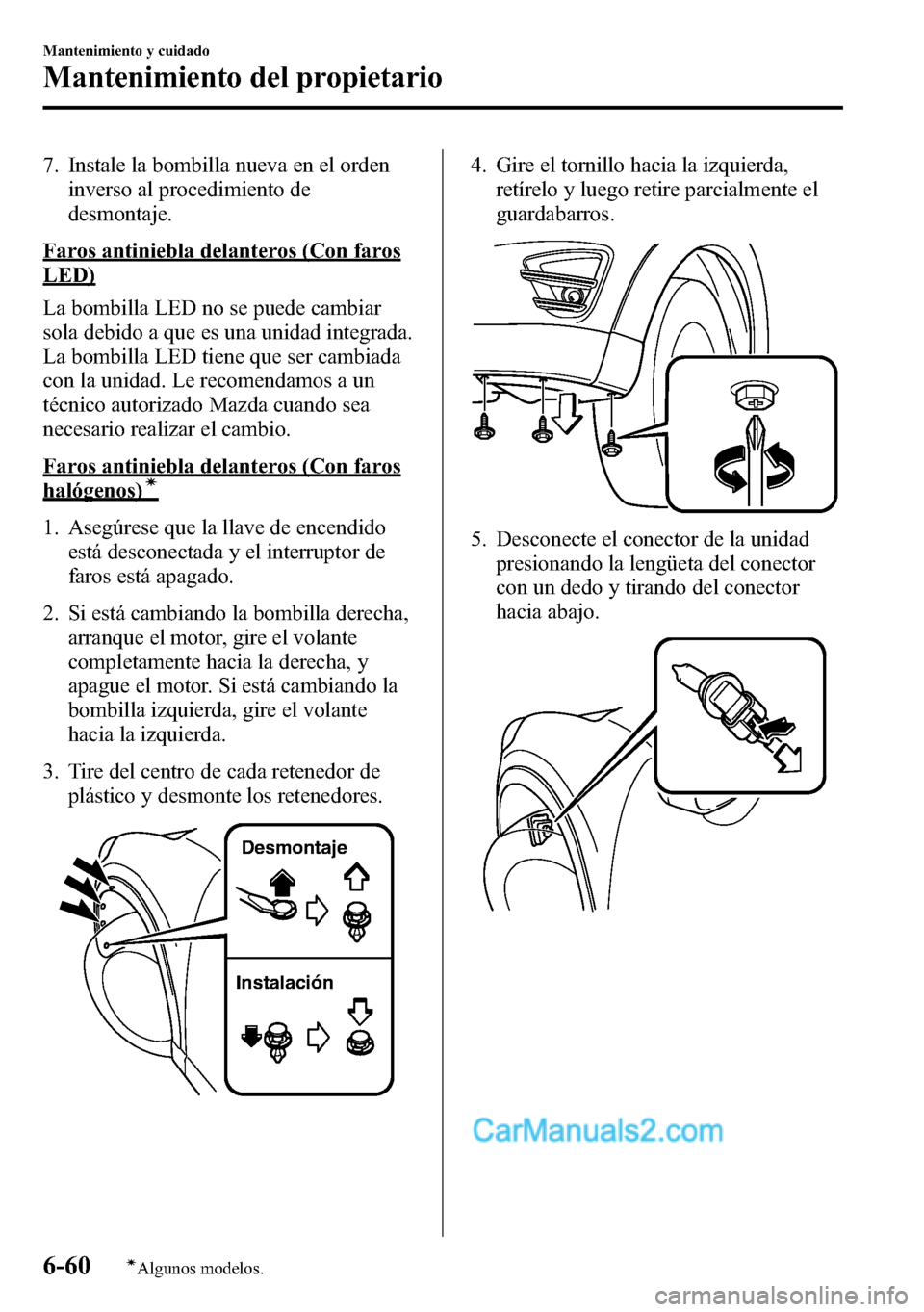

7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Faros antiniebla delanteros (Con faros
LED)
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Faros antiniebla delanteros (Con faros
halógenos)í
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la derecha, y
apague el motor. Si está cambiando la
bombilla izquierda, gire el volante
hacia la izquierda.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Instalación Desmontaje
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6-60
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario
Page 650 of 789

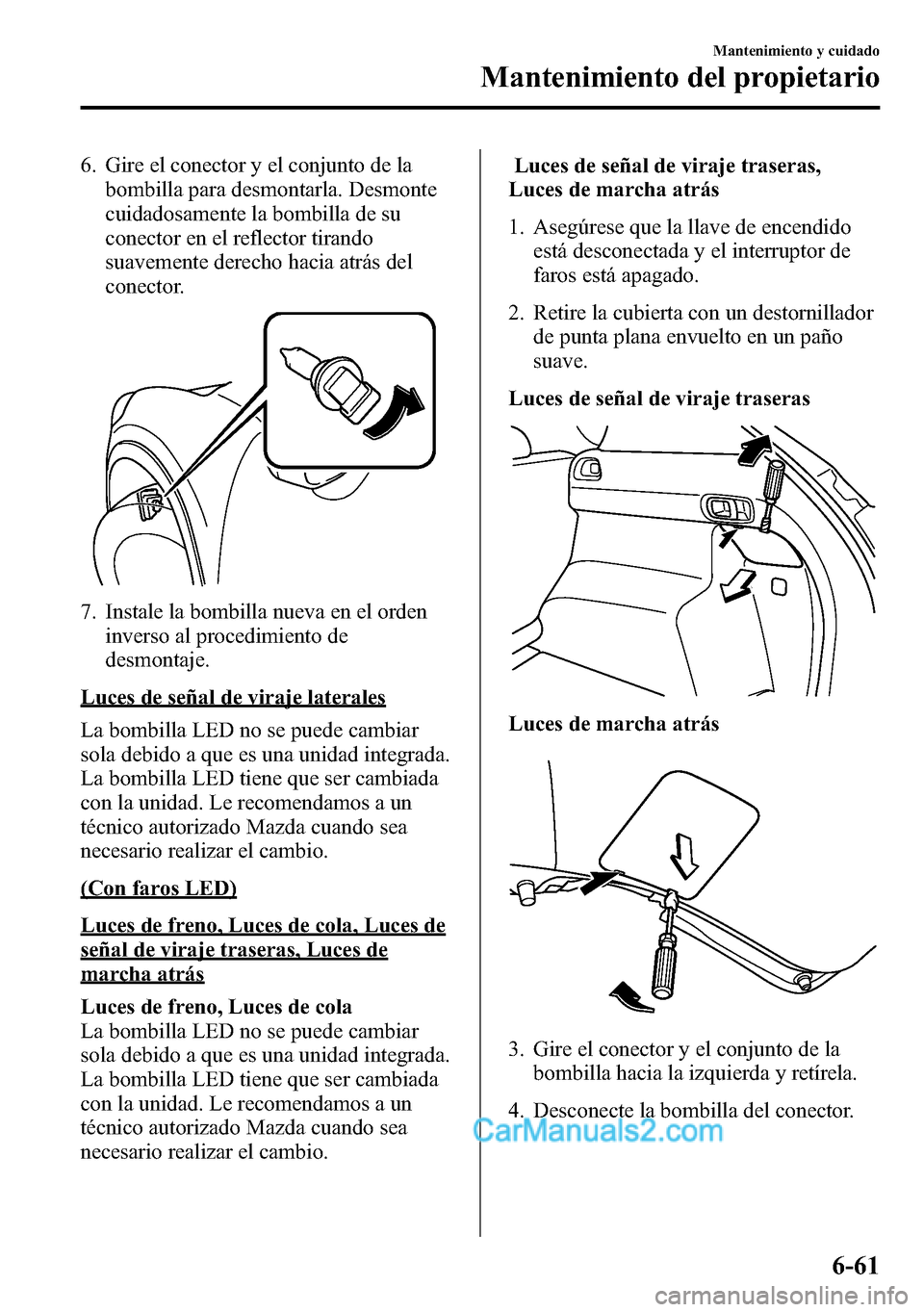

6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de su
conector en el reflector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Luces de señal de viraje laterales
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
(Con faros LED)
Luces de freno, Luces de cola, Luces de
señal de viraje traseras, Luces de
marcha atrás
Luces de freno, Luces de cola
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.Luces de señal de viraje traseras,
Luces de marcha atrás
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.
Luces de señal de viraje traseras
Luces de marcha atrás
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
Mantenimiento y cuidado
Mantenimiento del propietario
6-61
Page 651 of 789

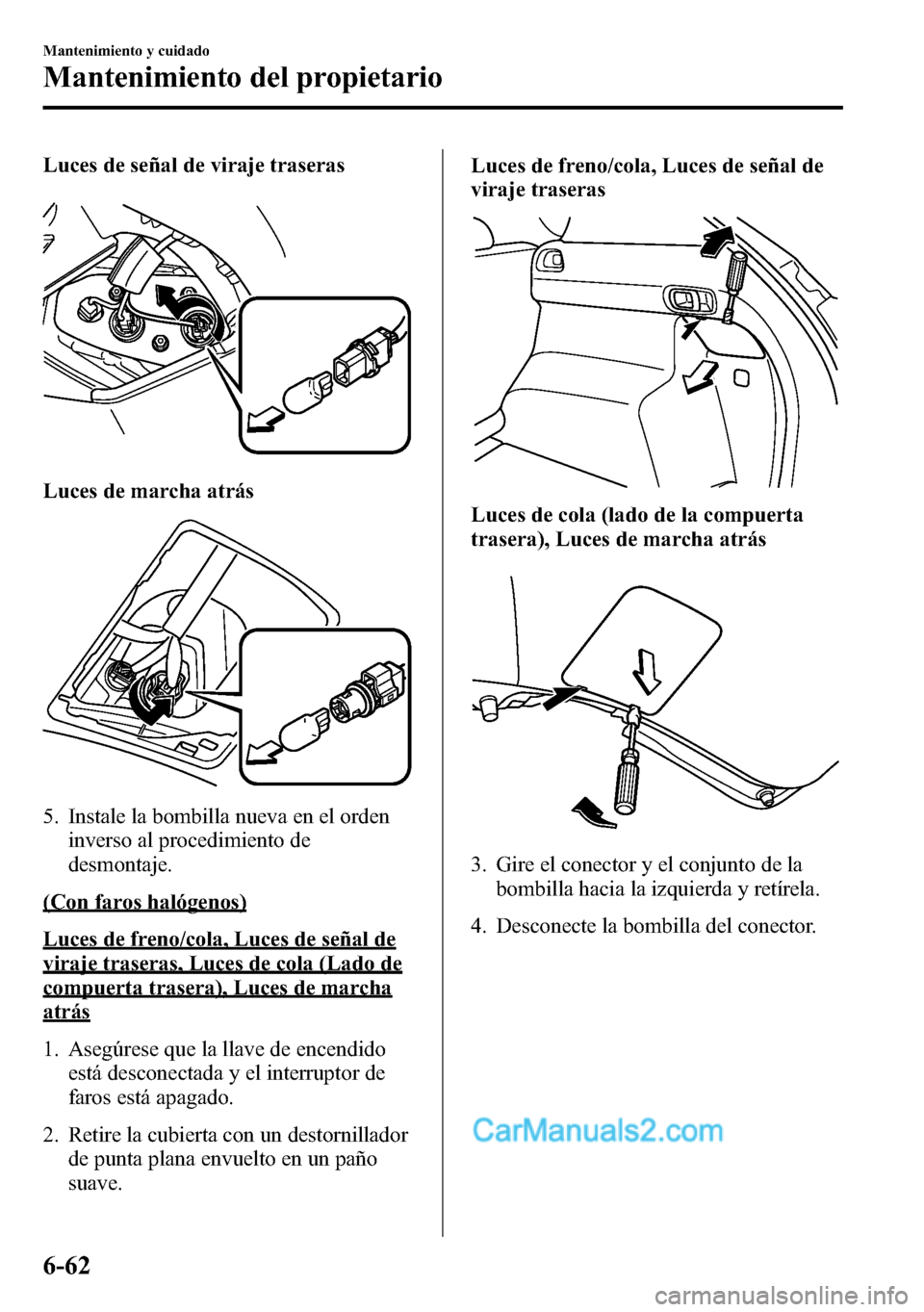

Luces de señal de viraje traseras
Luces de marcha atrás
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
(Con faros halógenos)
Luces de freno/cola, Luces de señal de
viraje traseras, Luces de cola (Lado de
compuerta trasera), Luces de marcha
atrás
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta con un destornillador
de punta plana envuelto en un paño
suave.Luces de freno/cola, Luces de señal de
viraje traseras
Luces de cola (lado de la compuerta
trasera), Luces de marcha atrás
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
4. Desconecte la bombilla del conector.
6-62
Mantenimiento y cuidado
Mantenimiento del propietario
Page 652 of 789

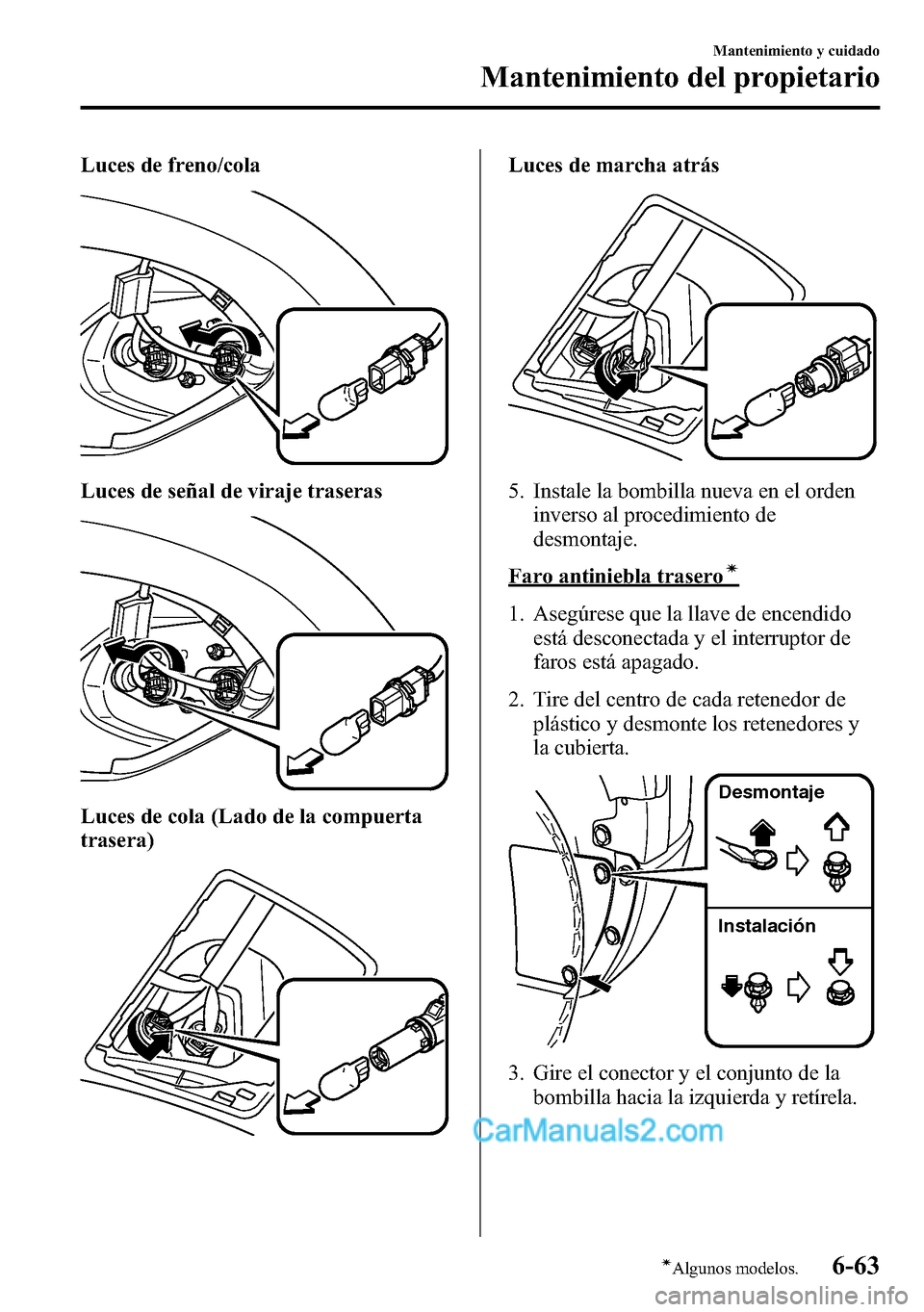

Luces de freno/cola
Luces de señal de viraje traseras
Luces de cola (Lado de la compuerta
trasera)
Luces de marcha atrás
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Faro antiniebla traseroí
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores y
la cubierta.
Desmontaje
Instalación
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Mantenimiento y cuidado
Mantenimiento del propietario
6-63íAlgunos modelos.
Page 653 of 789

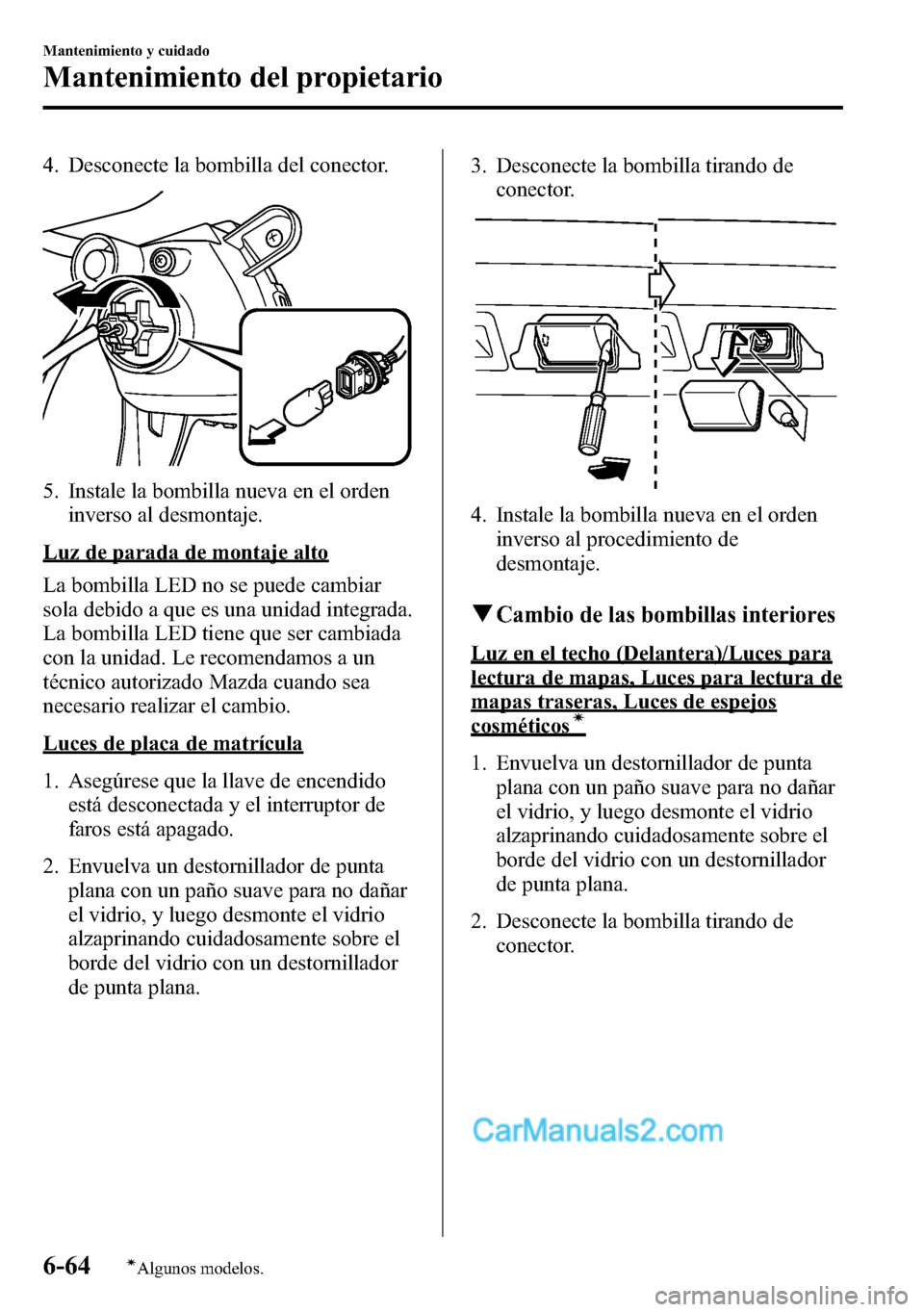

4. Desconecte la bombilla del conector.
5. Instale la bombilla nueva en el orden
inverso al desmontaje.
Luz de parada de montaje alto
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de placa de matrícula
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.3. Desconecte la bombilla tirando de
conector.
4. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
qCambio de las bombillas interiores
Luz en el techo (Delantera)/Luces para
lectura de mapas, Luces para lectura de
mapas traseras, Luces de espejos
cosméticosí
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
6-64
Mantenimiento y cuidado
íAlgunos modelos.
Mantenimiento del propietario
Page 654 of 789

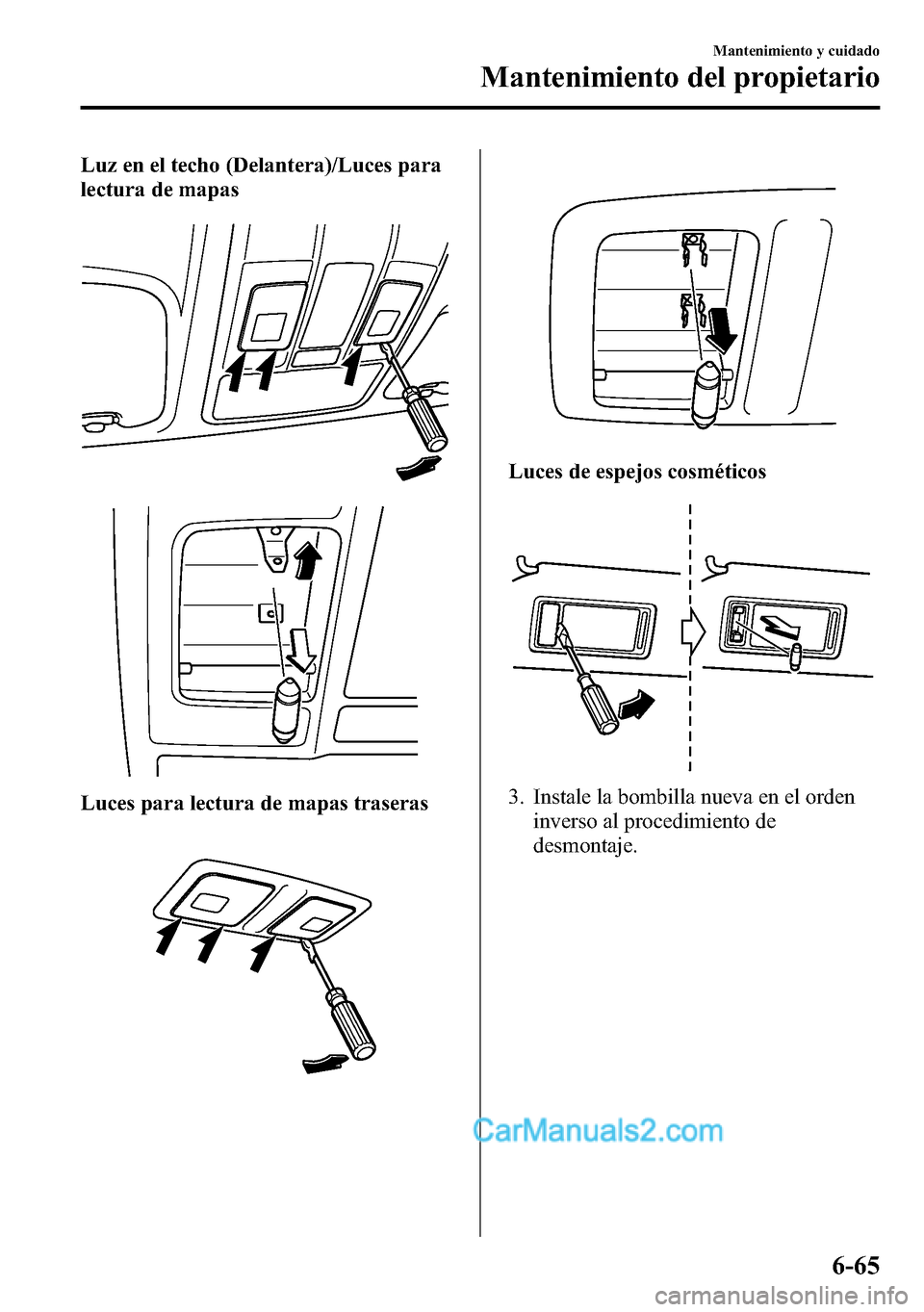

Luz en el techo (Delantera)/Luces para
lectura de mapas
Luces para lectura de mapas traseras
Luces de espejos cosméticos
3. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
Mantenimiento y cuidado
Mantenimiento del propietario
6-65
Page 655 of 789

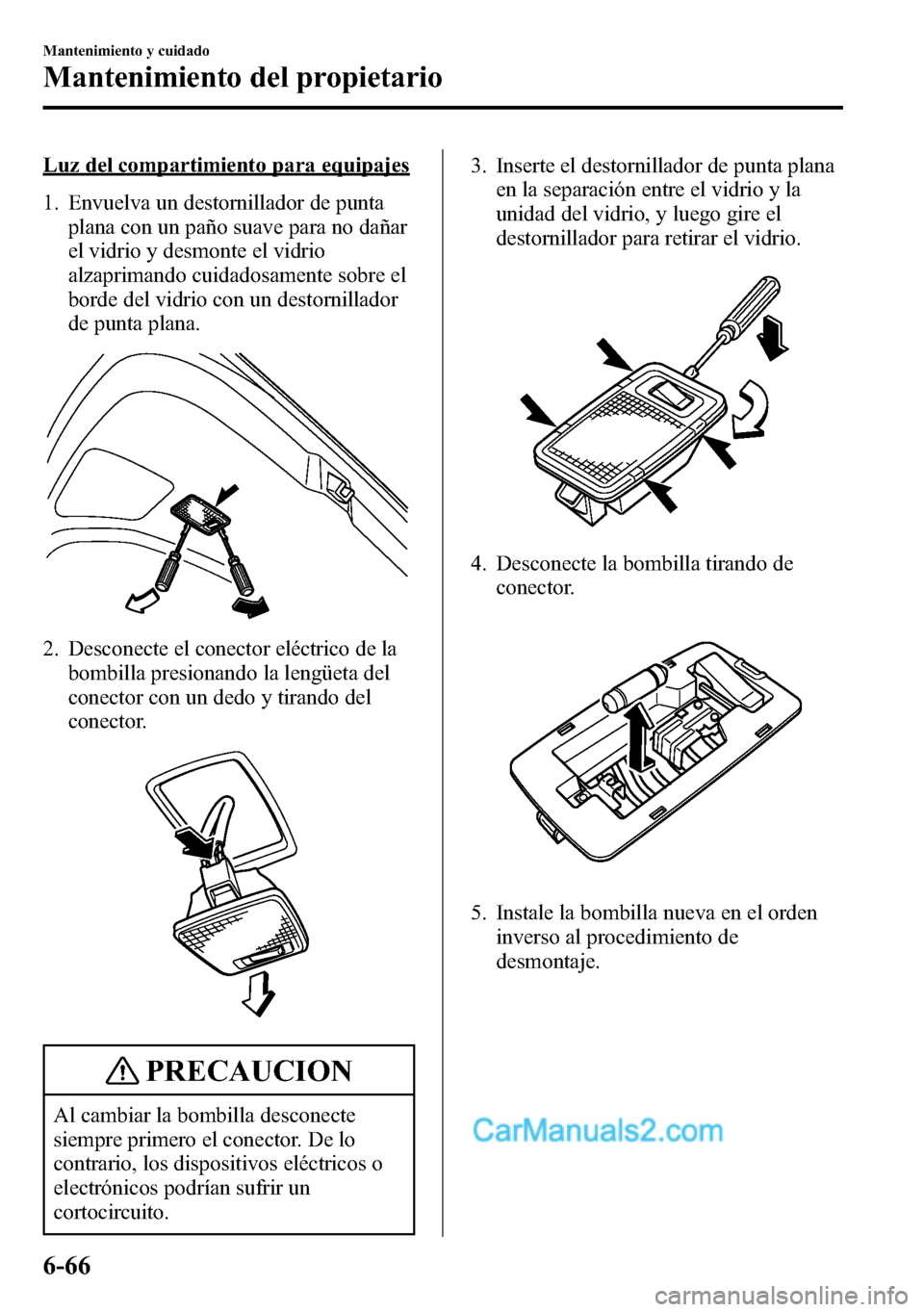

Luz del compartimiento para equipajes
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio y desmonte el vidrio
alzaprimando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
PRECAUCION
Al cambiar la bombilla desconecte
siempre primero el conector. De lo
contrario, los dispositivos eléctricos o
electrónicos podrían sufrir un
cortocircuito.3. Inserte el destornillador de punta plana
en la separación entre el vidrio y la
unidad del vidrio, y luego gire el
destornillador para retirar el vidrio.
4. Desconecte la bombilla tirando de
conector.
5. Instale la bombilla nueva en el orden
inverso al procedimiento de
desmontaje.
6-66
Mantenimiento y cuidado
Mantenimiento del propietario
Page 656 of 789

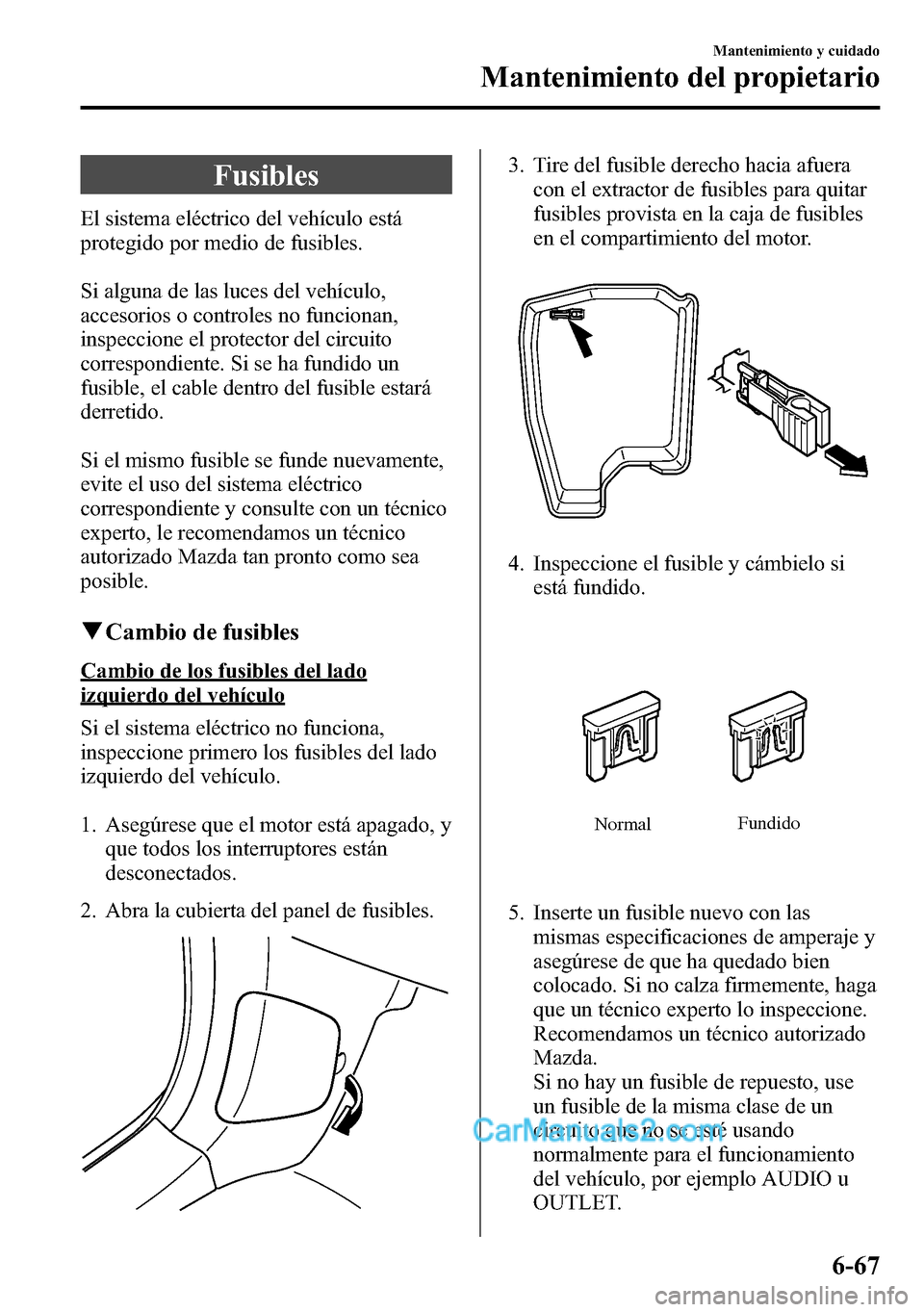

Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
qCambio de fusibles
Cambio de los fusibles del lado
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado, y
que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
NormalFundido
5. Inserte un fusible nuevo con las
mismas especificaciones de amperaje y
asegúrese de que ha quedado bien
colocado. Si no calza firmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use
un fusible de la misma clase de un
circuito que no se esté usando
normalmente para el funcionamiento
del vehículo, por ejemplo AUDIO u
OUTLET.
Mantenimiento y cuidado
Mantenimiento del propietario
6-67
