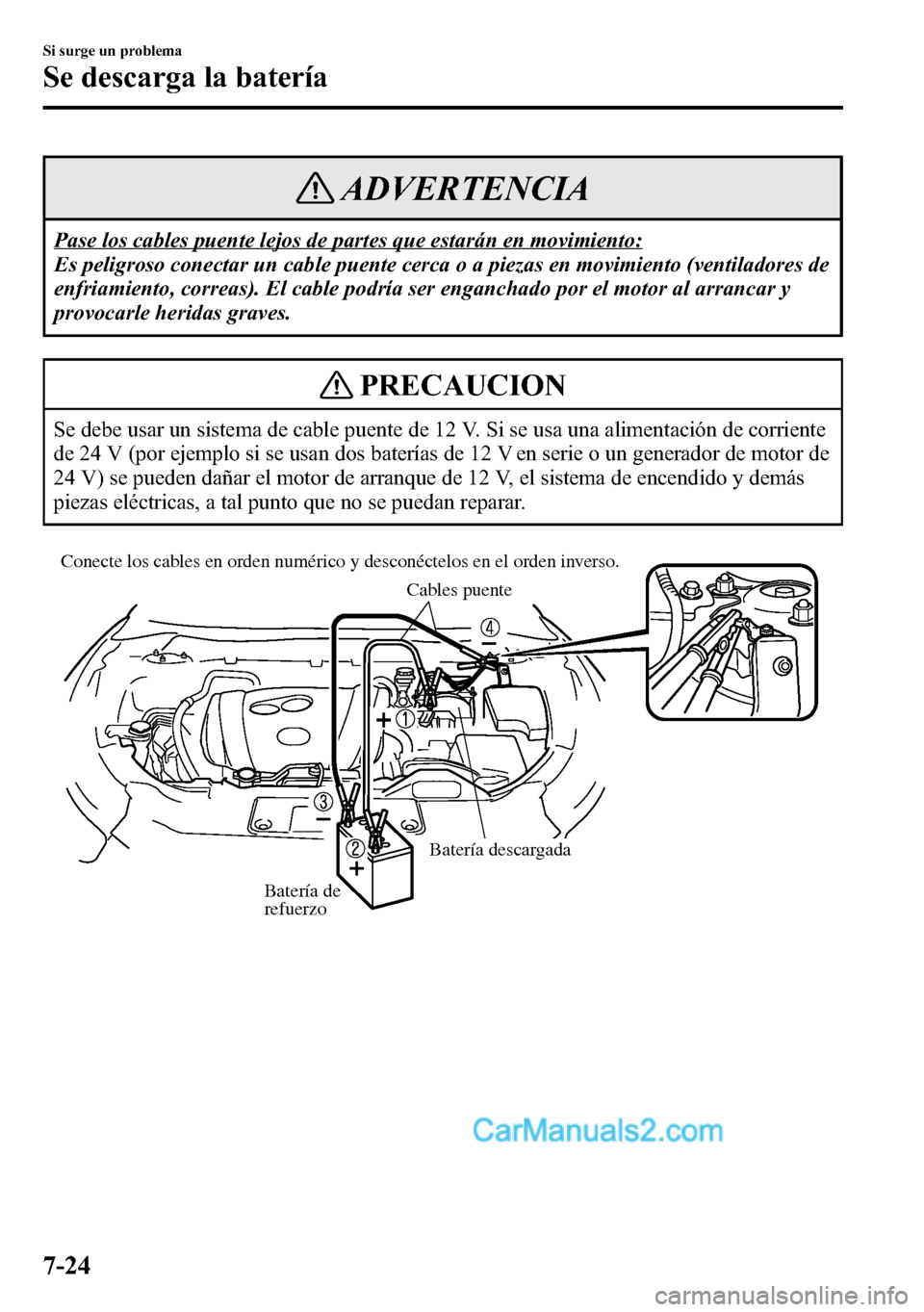

ADVERTENCIA
Pase los cables puente lejos de partes que estarán en movimiento:
Es peligroso conectar un cable puente cerca o a piezas en movimiento (ventiladores de
enfriamiento, correas). El cable podría ser enganchado por el motor al arrancar y
provocarle heridas graves.
PRECAUCION
Se debe usar un sistema de cable puente de 12 V. Si se usa una alimentación de corriente
de 24 V (por ejemplo si se usan dos baterías de 12 V en serie o un generador de motor de
24 V) se pueden dañar el motor de arranque de 12 V, el sistema de encendido y demás
piezas eléctricas, a tal punto que no se puedan reparar.
Conecte los cables en orden numérico y desconéctelos en el orden inverso.
Cables puente
Batería de
refuerzo
Batería descargada
7-24
Si surge un problema
Se descarga la batería

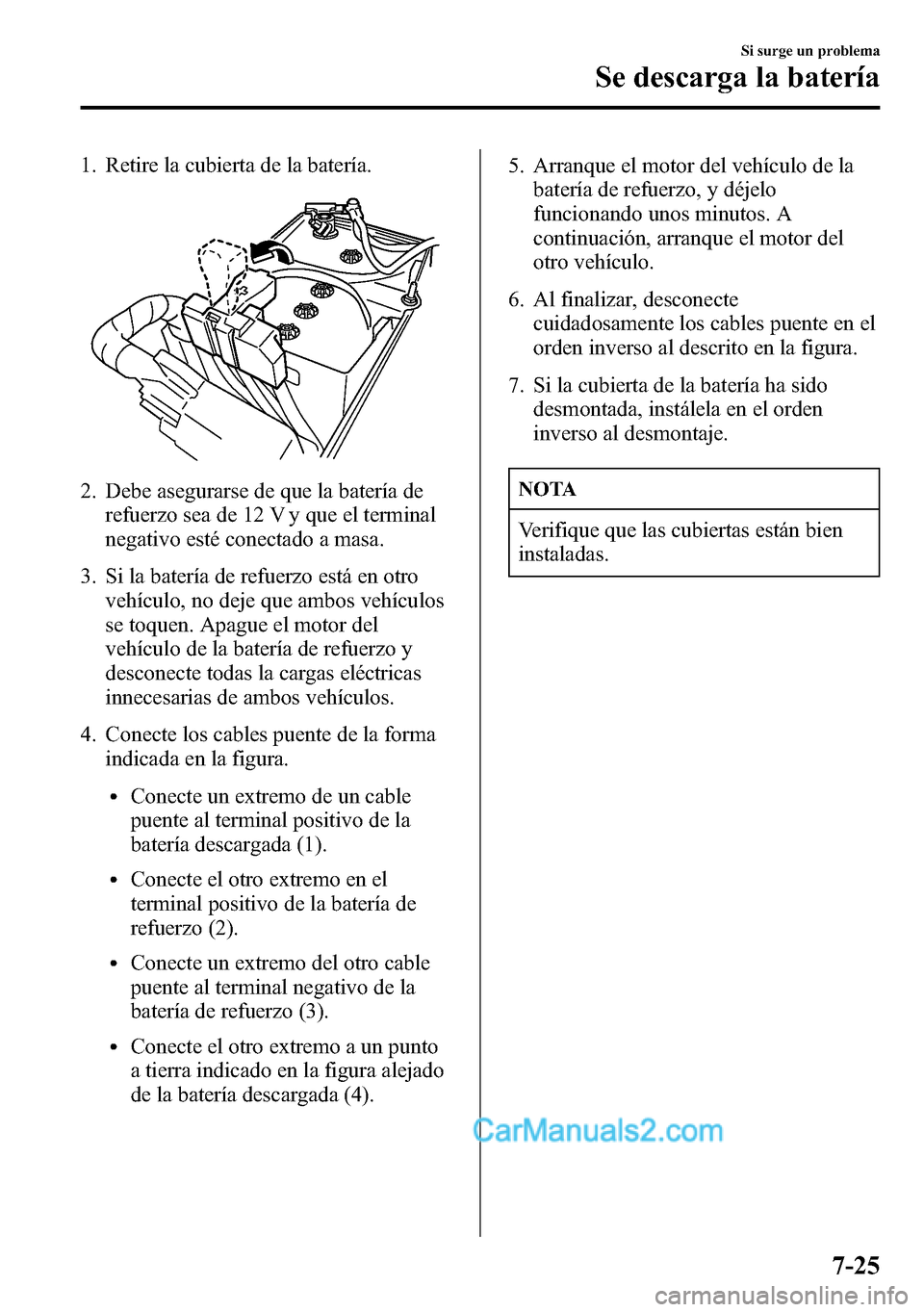

1. Retire la cubierta de la batería.
2. Debe asegurarse de que la batería de
refuerzo sea de 12 V y que el terminal
negativo esté conectado a masa.
3. Si la batería de refuerzo está en otro
vehículo, no deje que ambos vehículos
se toquen. Apague el motor del
vehículo de la batería de refuerzo y
desconecte todas la cargas eléctricas
innecesarias de ambos vehículos.
4. Conecte los cables puente de la forma
indicada en la figura.
lConecte un extremo de un cable
puente al terminal positivo de la
batería descargada (1).
lConecte el otro extremo en el
terminal positivo de la batería de
refuerzo (2).
lConecte un extremo del otro cable
puente al terminal negativo de la
batería de refuerzo (3).
lConecte el otro extremo a un punto
a tierra indicado en la figura alejado
de la batería descargada (4).5. Arranque el motor del vehículo de la
batería de refuerzo, y déjelo
funcionando unos minutos. A
continuación, arranque el motor del
otro vehículo.
6. Al finalizar, desconecte
cuidadosamente los cables puente en el
orden inverso al descrito en la figura.
7. Si la cubierta de la batería ha sido
desmontada, instálela en el orden
inverso al desmontaje.
NOTA
Verifique que las cubiertas están bien
instaladas.
Si surge un problema
Se descarga la batería
7-25

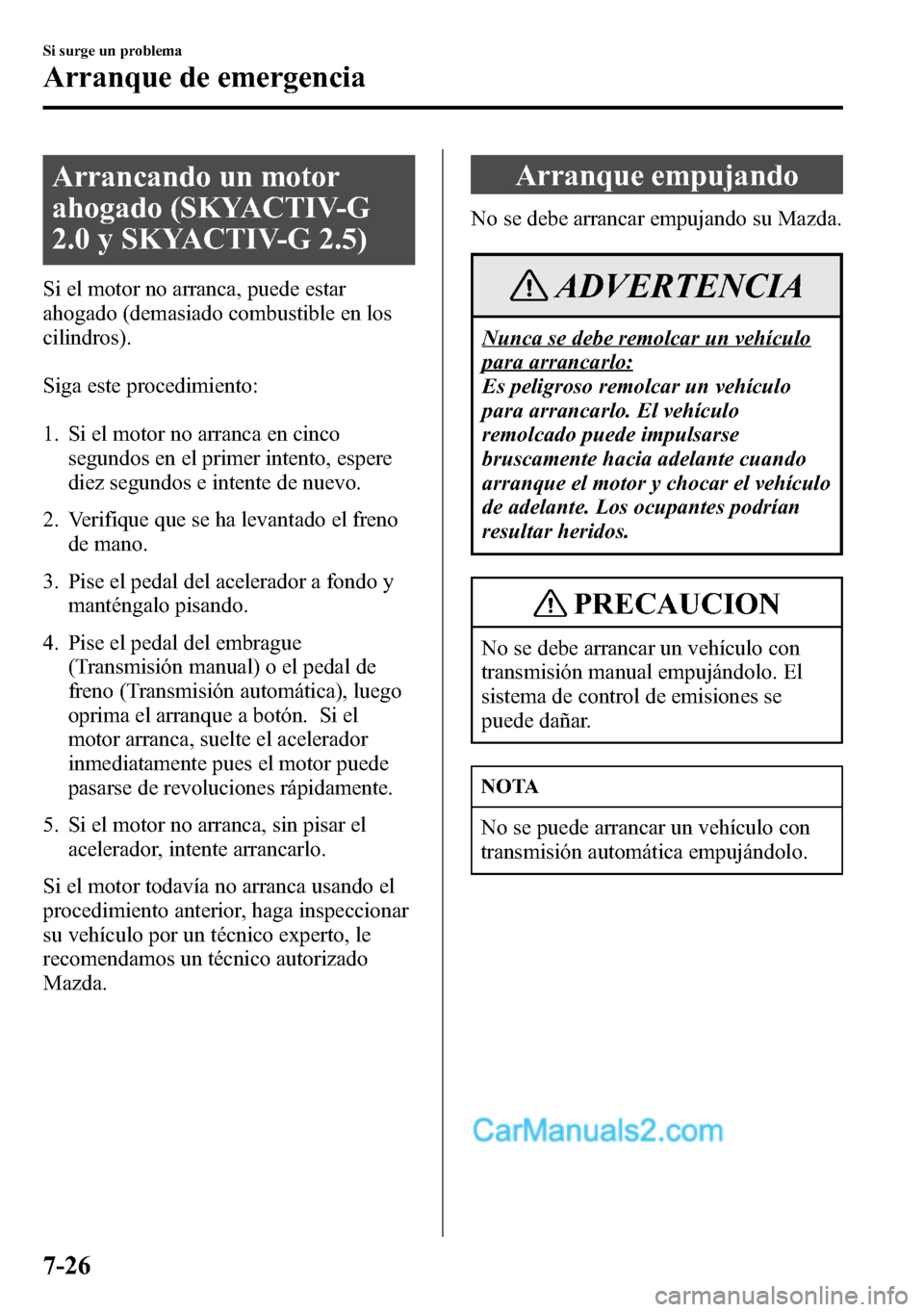

Arrancando un motor
ahogado (SKYACTIV-G
2.0 y SKYACTIV-G 2.5)
Si el motor no arranca, puede estar
ahogado (demasiado combustible en los
cilindros).
Siga este procedimiento:
1. Si el motor no arranca en cinco
segundos en el primer intento, espere
diez segundos e intente de nuevo.
2. Verifique que se ha levantado el freno
de mano.
3. Pise el pedal del acelerador a fondo y
manténgalo pisando.
4. Pise el pedal del embrague
(Transmisión manual) o el pedal de
freno (Transmisión automática), luego
oprima el arranque a botón. Si el
motor arranca, suelte el acelerador
inmediatamente pues el motor puede
pasarse de revoluciones rápidamente.
5. Si el motor no arranca, sin pisar el
acelerador, intente arrancarlo.
Si el motor todavía no arranca usando el
procedimiento anterior, haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Arranque empujando
No se debe arrancar empujando su Mazda.
ADVERTENCIA
Nunca se debe remolcar un vehículo
para arrancarlo:
Es peligroso remolcar un vehículo
para arrancarlo. El vehículo
remolcado puede impulsarse
bruscamente hacia adelante cuando
arranque el motor y chocar el vehículo
de adelante. Los ocupantes podrían
resultar heridos.
PRECAUCION
No se debe arrancar un vehículo con
transmisión manual empujándolo. El
sistema de control de emisiones se
puede dañar.
NOTA
No se puede arrancar un vehículo con
transmisión automática empujándolo.
7-26
Si surge un problema
Arranque de emergencia

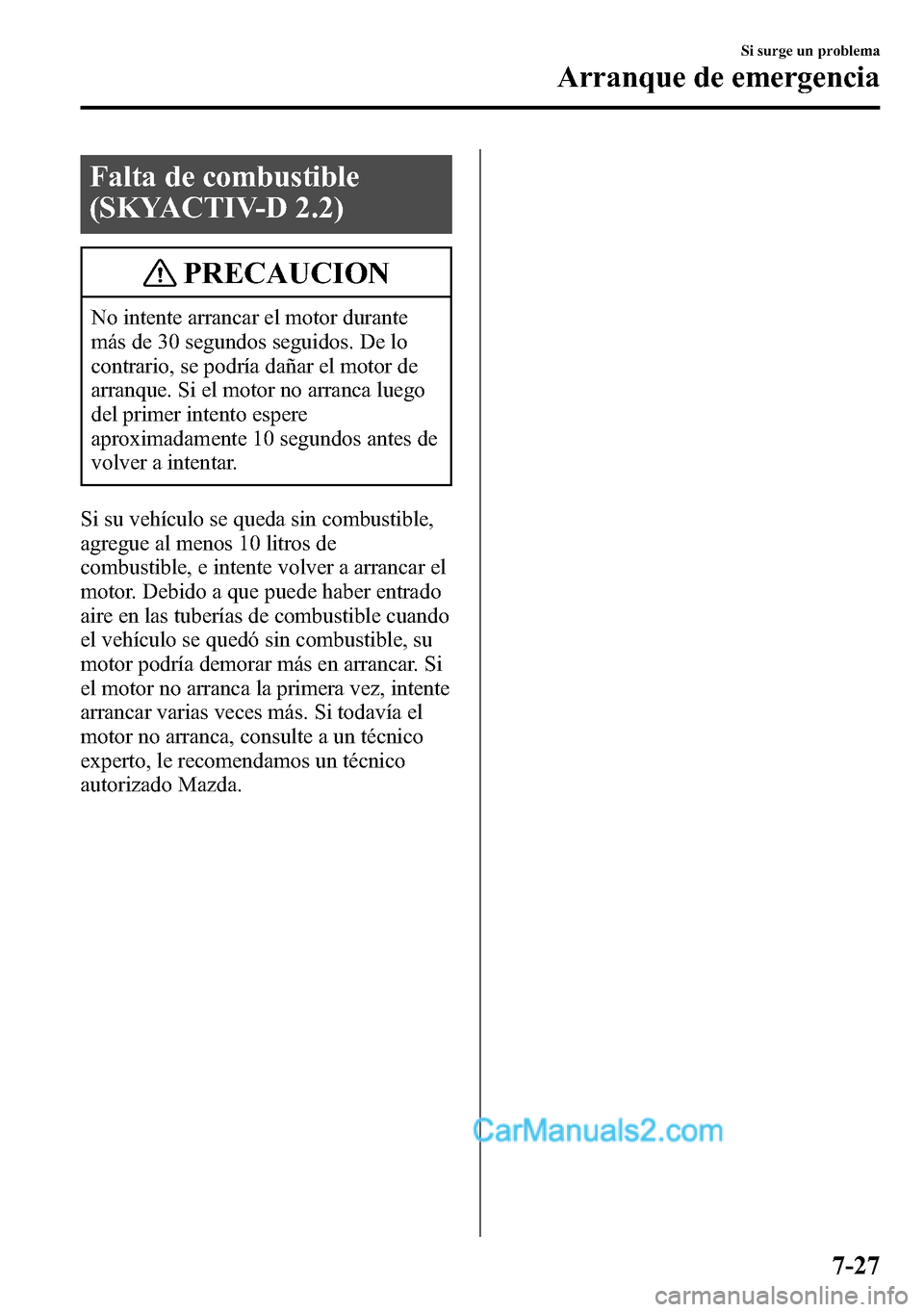

Falta de combustible
(SKYACTIV-D 2.2)
PRECAUCION
No intente arrancar el motor durante
más de 30 segundos seguidos. De lo
contrario, se podría dañar el motor de
arranque. Si el motor no arranca luego
del primer intento espere
aproximadamente 10 segundos antes de
volver a intentar.
Si su vehículo se queda sin combustible,
agregue al menos 10 litros de
combustible, e intente volver a arrancar el
motor. Debido a que puede haber entrado
aire en las tuberías de combustible cuando
el vehículo se quedó sin combustible, su
motor podría demorar más en arrancar. Si
el motor no arranca la primera vez, intente
arrancar varias veces más. Si todavía el
motor no arranca, consulte a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
Si surge un problema
Arranque de emergencia
7-27

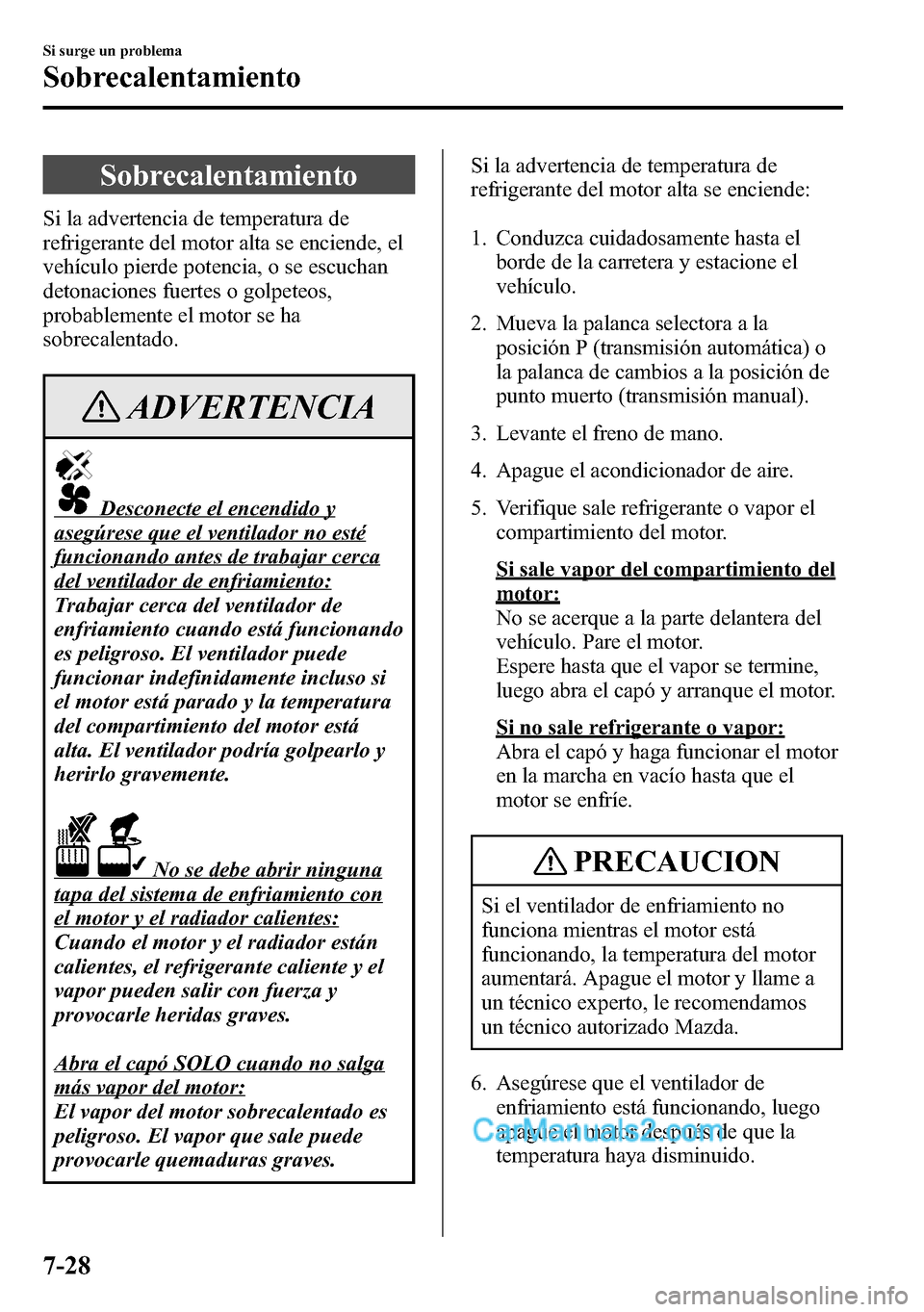

Sobrecalentamiento
Si la advertencia de temperatura de
refrigerante del motor alta se enciende, el
vehículo pierde potencia, o se escuchan
detonaciones fuertes o golpeteos,
probablemente el motor se ha
sobrecalentado.
ADVERTENCIA
Desconecte el encendido y
asegúrese que el ventilador no esté
funcionando antes de trabajar cerca
del ventilador de enfriamiento:
Trabajar cerca del ventilador de
enfriamiento cuando está funcionando
es peligroso. El ventilador puede
funcionar indefinidamente incluso si
el motor está parado y la temperatura
del compartimiento del motor está
alta. El ventilador podría golpearlo y
herirlo gravemente.
No se debe abrir ninguna
tapa del sistema de enfriamiento con
el motor y el radiador calientes:
Cuando el motor y el radiador están
calientes, el refrigerante caliente y el
vapor pueden salir con fuerza y
provocarle heridas graves.
Abra el capó SOLO cuando no salga
más vapor del motor:
El vapor del motor sobrecalentado es
peligroso. El vapor que sale puede
provocarle quemaduras graves.Si la advertencia de temperatura de
refrigerante del motor alta se enciende:
1. Conduzca cuidadosamente hasta el
borde de la carretera y estacione el
vehículo.
2. Mueva la palanca selectora a la
posición P (transmisión automática) o
la palanca de cambios a la posición de
punto muerto (transmisión manual).
3. Levante el freno de mano.
4. Apague el acondicionador de aire.
5. Verifique sale refrigerante o vapor el
compartimiento del motor.
Si sale vapor del compartimiento del
motor:
No se acerque a la parte delantera del
vehículo. Pare el motor.
Espere hasta que el vapor se termine,
luego abra el capó y arranque el motor.
Si no sale refrigerante o vapor:
Abra el capó y haga funcionar el motor
en la marcha en vacío hasta que el
motor se enfríe.
PRECAUCION
Si el ventilador de enfriamiento no
funciona mientras el motor está
funcionando, la temperatura del motor
aumentará. Apague el motor y llame a
un técnico experto, le recomendamos
un técnico autorizado Mazda.
6. Asegúrese que el ventilador de
enfriamiento está funcionando, luego
apague el motor después de que la
temperatura haya disminuido.
7-28
Si surge un problema
Sobrecalentamiento

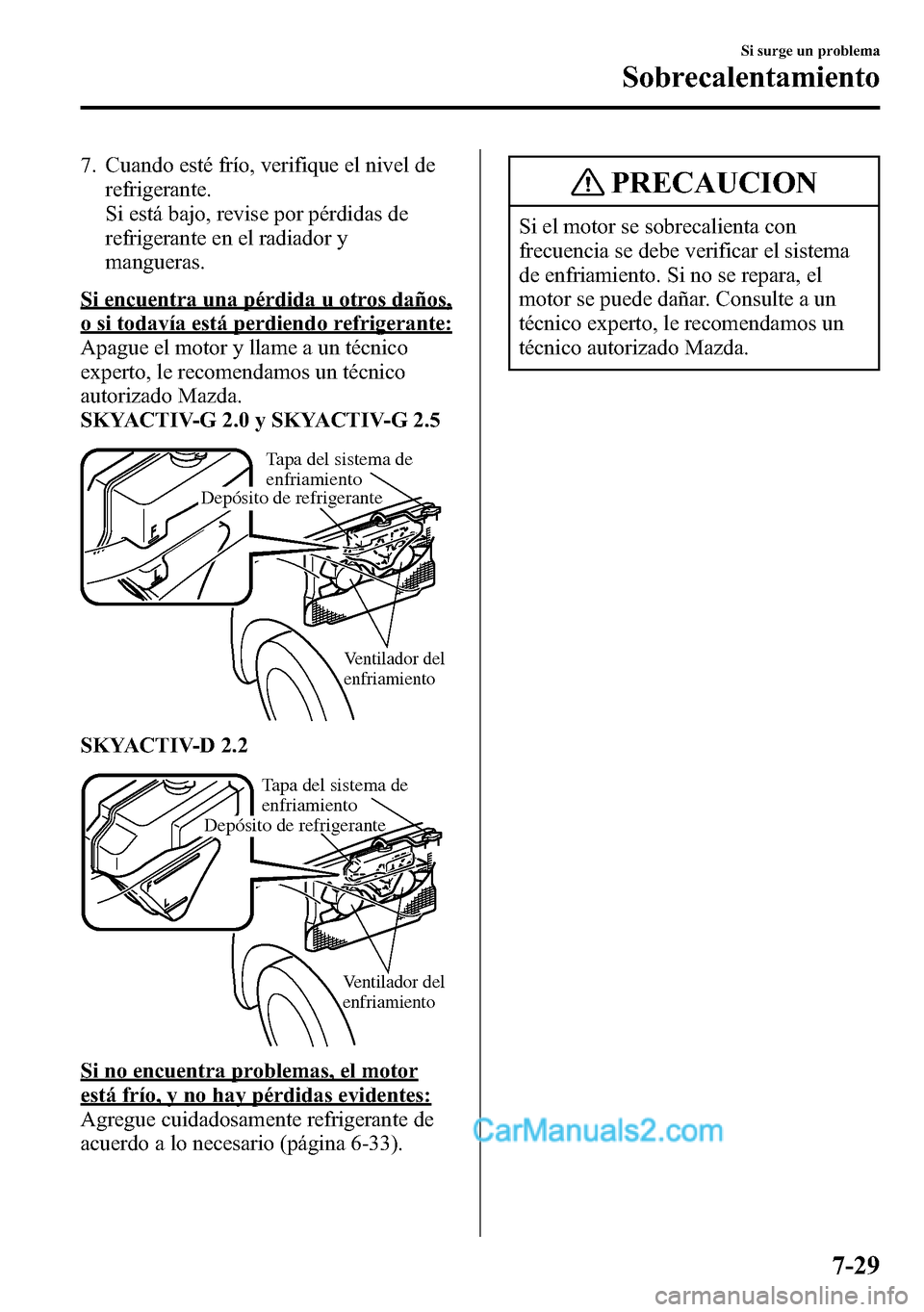

7. Cuando esté frío, verifique el nivel de
refrigerante.
Si está bajo, revise por pérdidas de
refrigerante en el radiador y
mangueras.
Si encuentra una pérdida u otros daños,
o si todavía está perdiendo refrigerante:
Apague el motor y llame a un técnico
experto, le recomendamos un técnico
autorizado Mazda.
SKYACTIV-G 2.0 y SKYACTIV-G 2.5
Tapa del sistema de
enfriamiento
Ventilador del
enfriamiento
Depósito de refrigerante
SKYACTIV-D 2.2
Tapa del sistema de
enfriamiento
Ventilador del
enfriamiento
Depósito de refrigerante
Si no encuentra problemas, el motor
está frío, y no hay pérdidas evidentes:
Agregue cuidadosamente refrigerante de
acuerdo a lo necesario (página 6-33).
PRECAUCION
Si el motor se sobrecalienta con
frecuencia se debe verificar el sistema
de enfriamiento. Si no se repara, el
motor se puede dañar. Consulte a un
técnico experto, le recomendamos un
técnico autorizado Mazda.
Si surge un problema
Sobrecalentamiento
7-29

Descripción del remolque
Si fuera necesario remolcar su vehículo,
solicite la ayuda de un técnico experto, le
recomendamos un técnico autorizado
Mazda o de un servicio comercial de
auxilio en la carretera.
Se debe levantar y remolcar correctamente
el vehículo para evitar que se dañe.
Especialmente cuando remolque un
vehículo con 4WD, donde todas las
ruedas están conectadas a la transmisión,
es absolutamente esencial transportar
correctamente el vehículo para que no se
dañe el sistema de la transmisión. Se
deben tener en cuenta las leyes nacionales
y locales.
Plataforma rodante
Se deben remolcar los vehículos 2WD
con las ruedas de tracción (ruedas
delanteras) levantadas. Si hay un daño
importante o si no es posible remolcar el
vehículo con las ruedas levantadas, se
debe utilizar una plataforma rodante.
Cuando se remolca el vehículo con 2WD
con las ruedas traseras apoyadas en el
suelo, se debe soltar el freno de mano.
Un vehículo con 4WD debe tener todas
las ruedas levantadas del piso.
ADVERTENCIA
Siempre remolque un vehículo con
4WD con todas las cuatro ruedas
levantadas del piso:
Remolcar el vehículo con 4WD con las
ruedas delanteras o traseras en el piso
es peligroso debido a que la
transmisión podría resultar dañada, o
el vehículo podría salirse del camión
de remolque y provocar un accidente.
Si la transmisión está dañada,
transporte el vehículo sobre una
camión de remolque tipo plataforma.
7-30
Si surge un problema
Remolque de emergencia

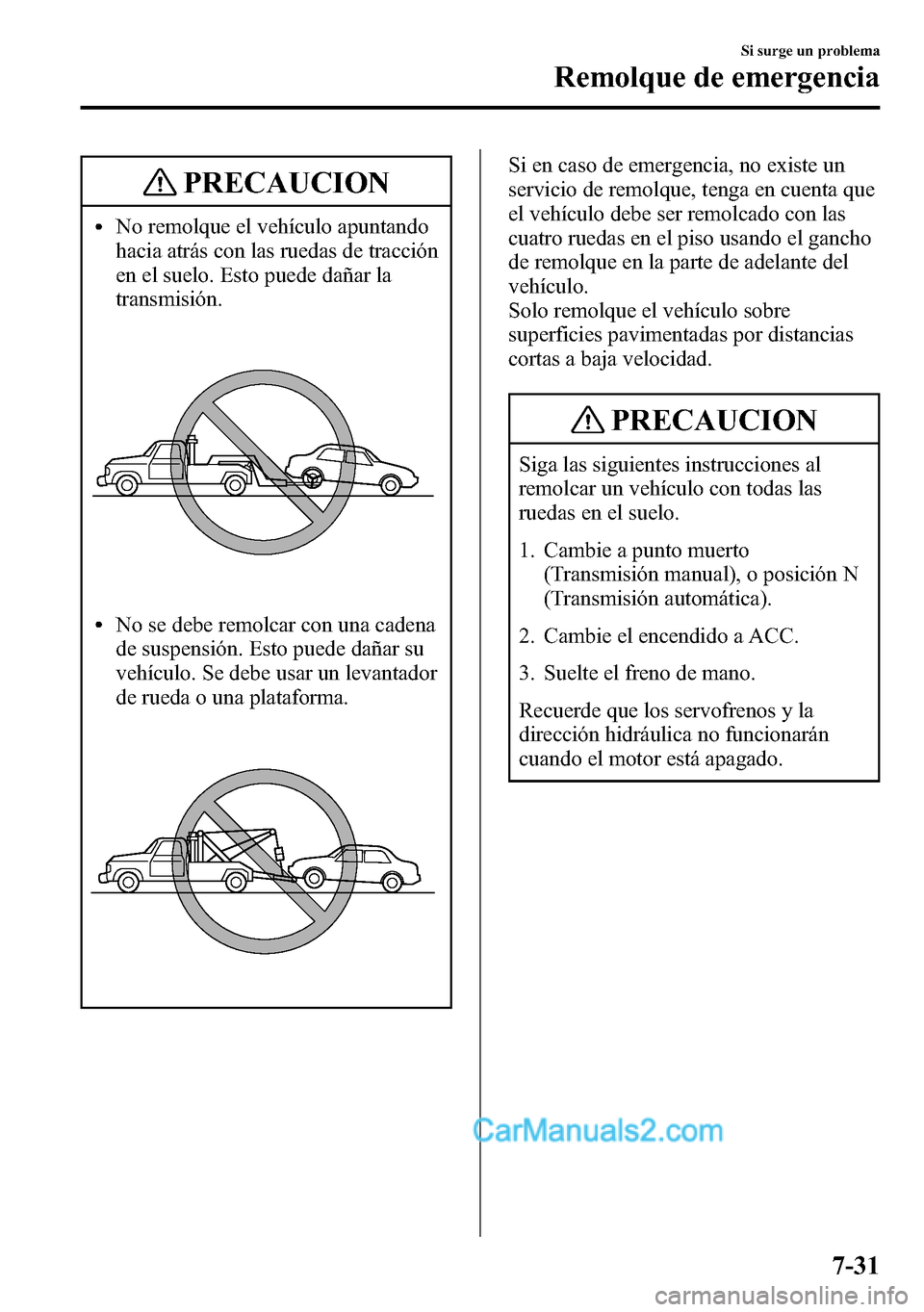

PRECAUCION
lNo remolque el vehículo apuntando
hacia atrás con las ruedas de tracción
en el suelo. Esto puede dañar la
transmisión.
lNo se debe remolcar con una cadena
de suspensión. Esto puede dañar su
vehículo. Se debe usar un levantador
de rueda o una plataforma.
Si en caso de emergencia, no existe un
servicio de remolque, tenga en cuenta que
el vehículo debe ser remolcado con las
cuatro ruedas en el piso usando el gancho
de remolque en la parte de adelante del
vehículo.
Solo remolque el vehículo sobre
superficies pavimentadas por distancias
cortas a baja velocidad.
PRECAUCION
Siga las siguientes instrucciones al
remolcar un vehículo con todas las
ruedas en el suelo.
1. Cambie a punto muerto
(Transmisión manual), o posición N
(Transmisión automática).
2. Cambie el encendido a ACC.
3. Suelte el freno de mano.
Recuerde que los servofrenos y la
dirección hidráulica no funcionarán
cuando el motor está apagado.
Si surge un problema
Remolque de emergencia
7-31
