Page 753 of 789

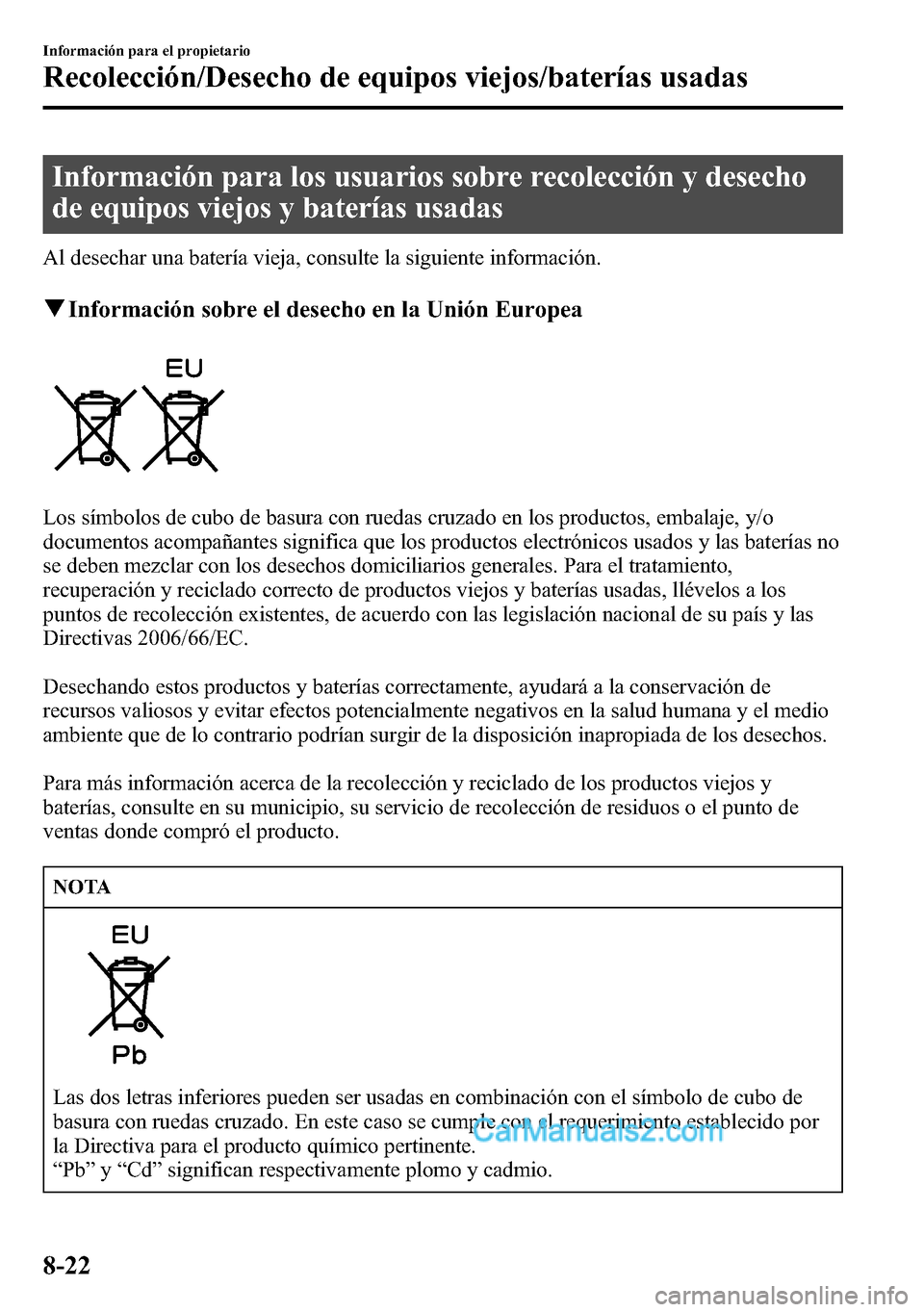

Información para los usuarios sobre recolección y desecho
de equipos viejos y baterías usadas
Al desechar una batería vieja, consulte la siguiente información.
qInformación sobre el desecho en la Unión Europea
Los símbolos de cubo de basura con ruedas cruzado en los productos, embalaje, y/o
documentos acompañantes significa que los productos electrónicos usados y las baterías no
se deben mezclar con los desechos domiciliarios generales. Para el tratamiento,
recuperación y reciclado correcto de productos viejos y baterías usadas, llévelos a los
puntos de recolección existentes, de acuerdo con las legislación nacional de su país y las
Directivas 2006/66/EC.
Desechando estos productos y baterías correctamente, ayudará a la conservación de
recursos valiosos y evitar efectos potencialmente negativos en la salud humana y el medio
ambiente que de lo contrario podrían surgir de la disposición inapropiada de los desechos.
Para más información acerca de la recolección y reciclado de los productos viejos y
baterías, consulte en su municipio, su servicio de recolección de residuos o el punto de
ventas donde compró el producto.
NOTA
Las dos letras inferiores pueden ser usadas en combinación con el símbolo de cubo de
basura con ruedas cruzado. En este caso se cumple con el requerimiento establecido por
la Directiva para el producto químico pertinente.
“Pb”y“Cd”significan respectivamente plomo y cadmio.
8-22
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
Page 754 of 789

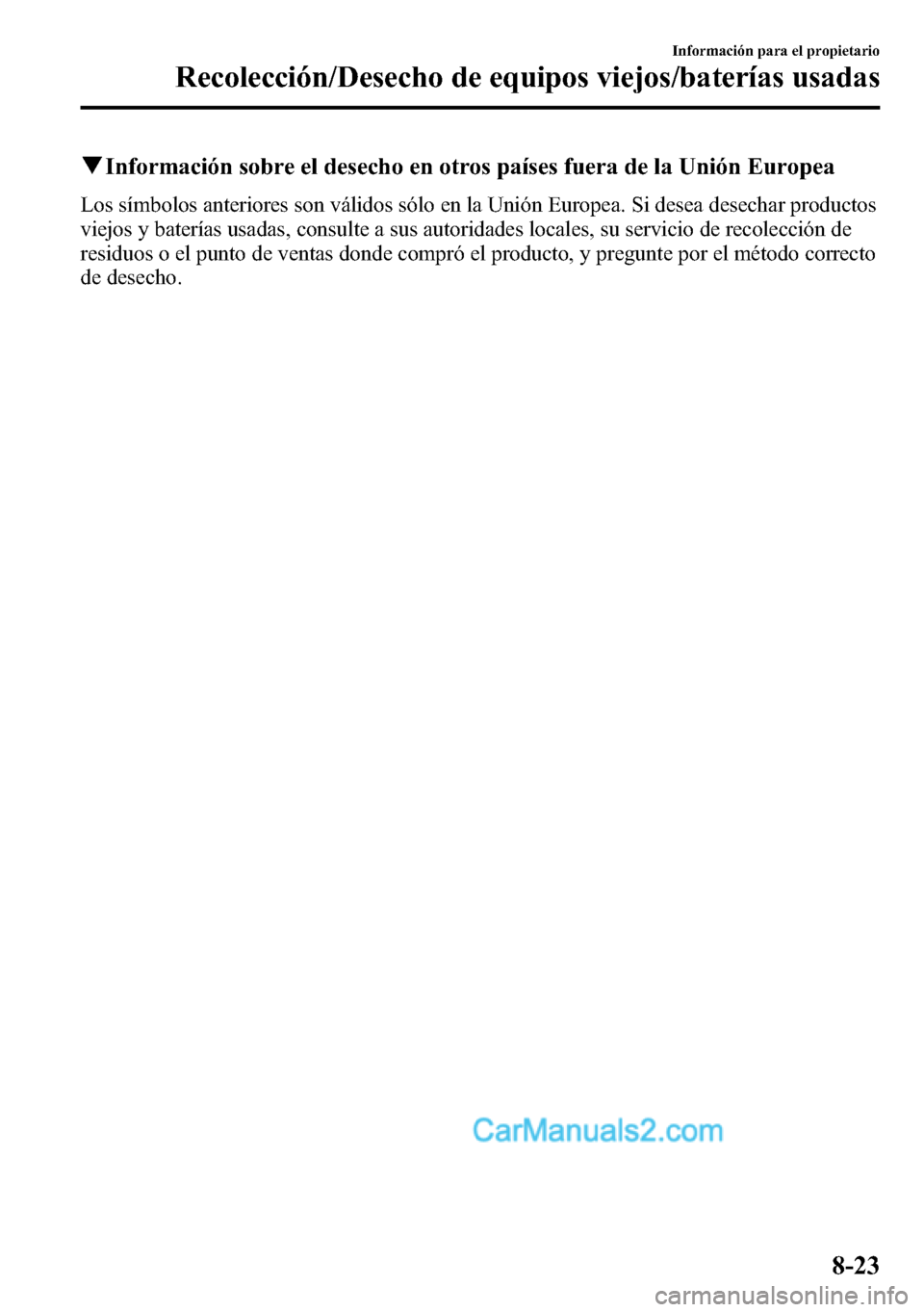

qInformación sobre el desecho en otros países fuera de la Unión Europea
Los símbolos anteriores son válidos sólo en la Unión Europea. Si desea desechar productos
viejos y baterías usadas, consulte a sus autoridades locales, su servicio de recolección de
residuos o el punto de ventas donde compró el producto, y pregunte por el método correcto
de desecho.
Información para el propietario
Recolección/Desecho de equipos viejos/baterías usadas
8-23
Page 755 of 789
Page 756 of 789

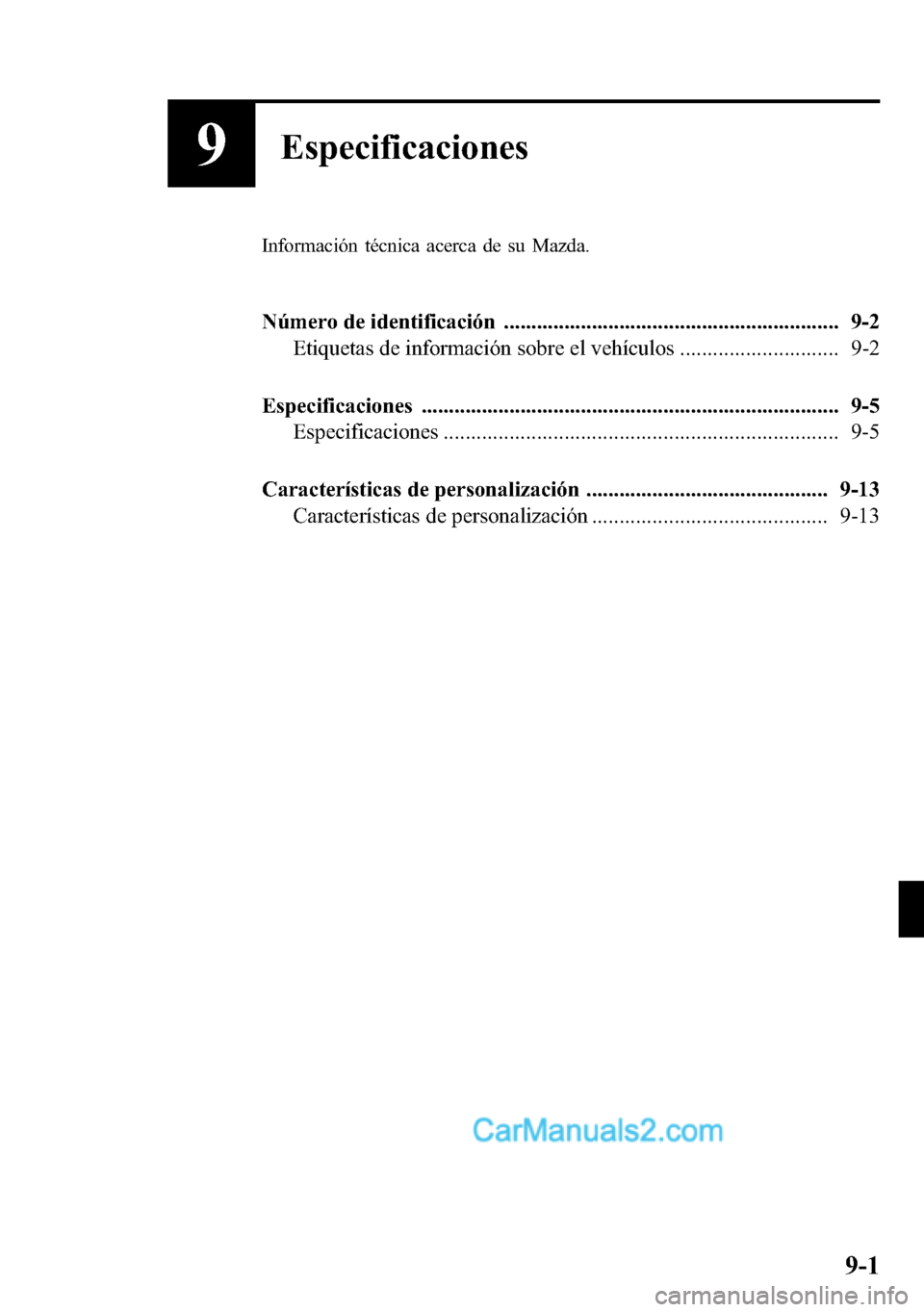

9Especificaciones
Información técnica acerca de su Mazda.
Número de identificación ............................................................. 9-2
Etiquetas de información sobre el vehículos ............................. 9-2
Especificaciones ............................................................................ 9-5
Especificaciones ........................................................................ 9-5
Características de personalización ............................................ 9-13
Características de personalización ........................................... 9-13
9-1
Page 757 of 789

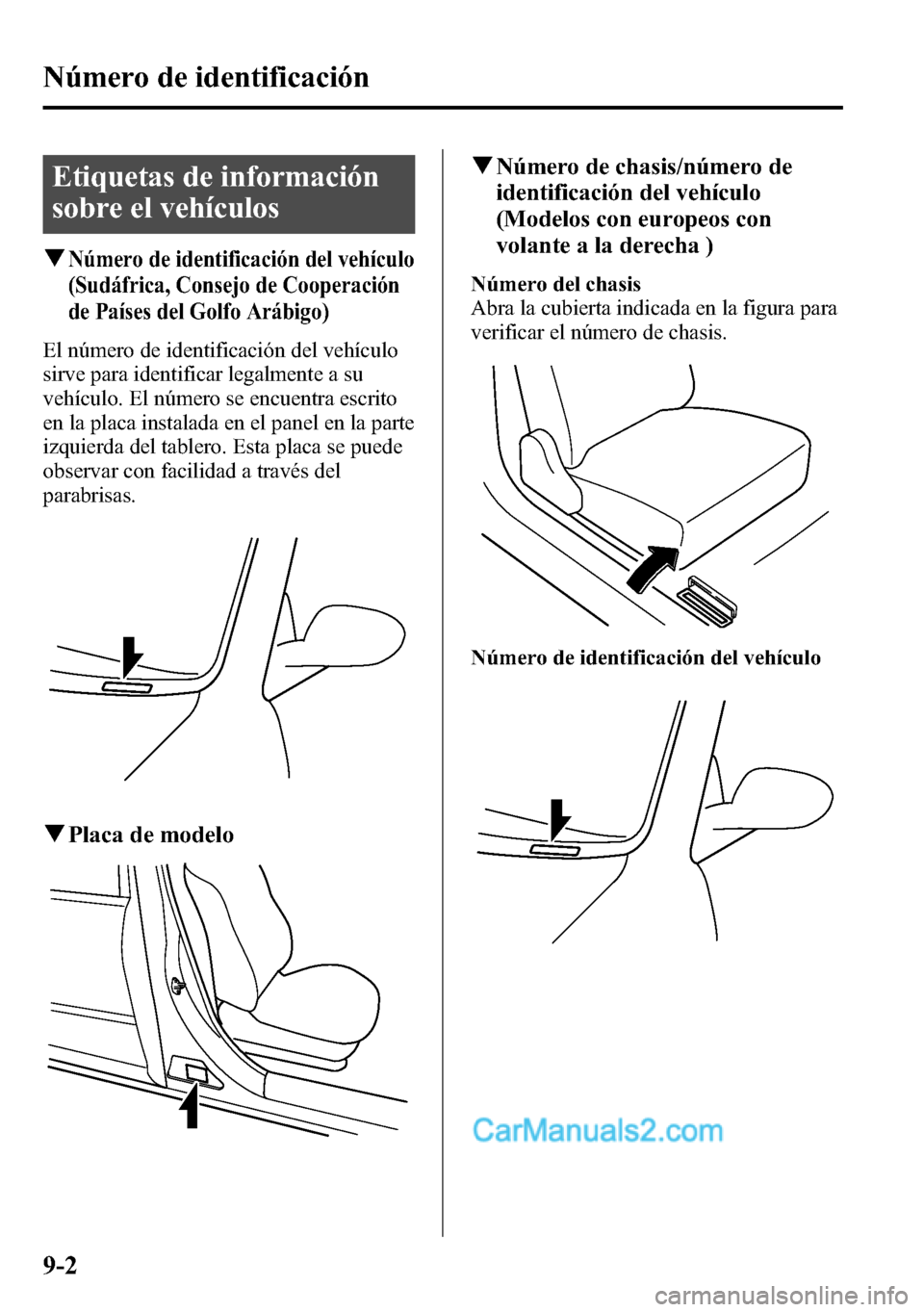

Etiquetas de información
sobre el vehículos
qNúmero de identificación del vehículo
(Sudáfrica, Consejo de Cooperación
de Países del Golfo Arábigo)
El número de identificación del vehículo
sirve para identificar legalmente a su
vehículo. El número se encuentra escrito
en la placa instalada en el panel en la parte
izquierda del tablero. Esta placa se puede
observar con facilidad a través del
parabrisas.
qPlaca de modelo
qNúmero de chasis/número de
identificación del vehículo
(Modelos con europeos con
volante a la derecha )
Número del chasis
Abra la cubierta indicada en la figura para
verificar el número de chasis.
Número de identificación del vehículo
9-2
Número de identificación
Page 758 of 789

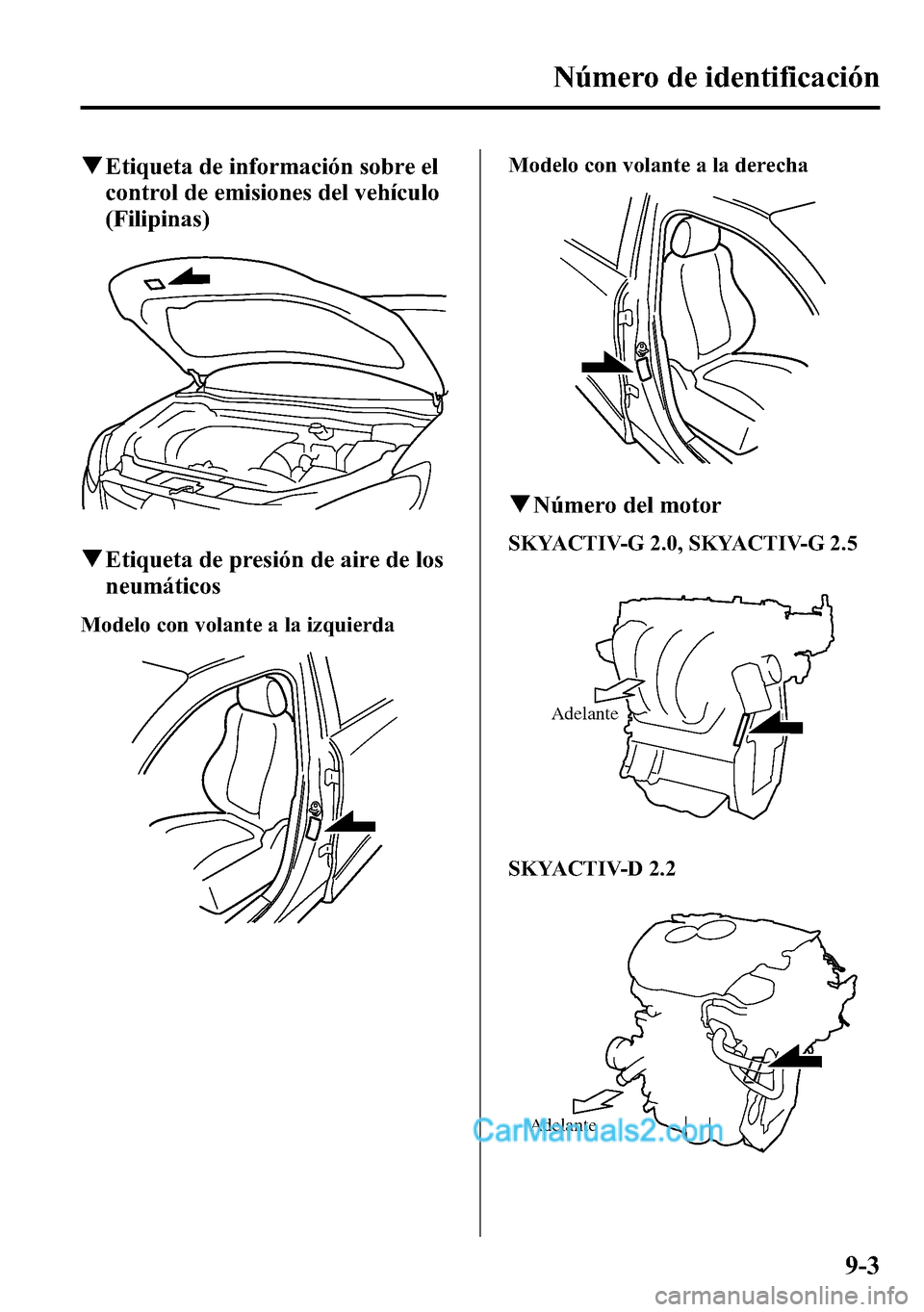

qEtiqueta de información sobre el
control de emisiones del vehículo
(Filipinas)
qEtiqueta de presión de aire de los
neumáticos
Modelo con volante a la izquierda
Modelo con volante a la derecha
qNúmero del motor
SKYACTIV-G 2.0, SKYACTIV-G 2.5
Adelante
SKYACTIV-D 2.2
Adelante
Número de identificación
9-3
Page 759 of 789

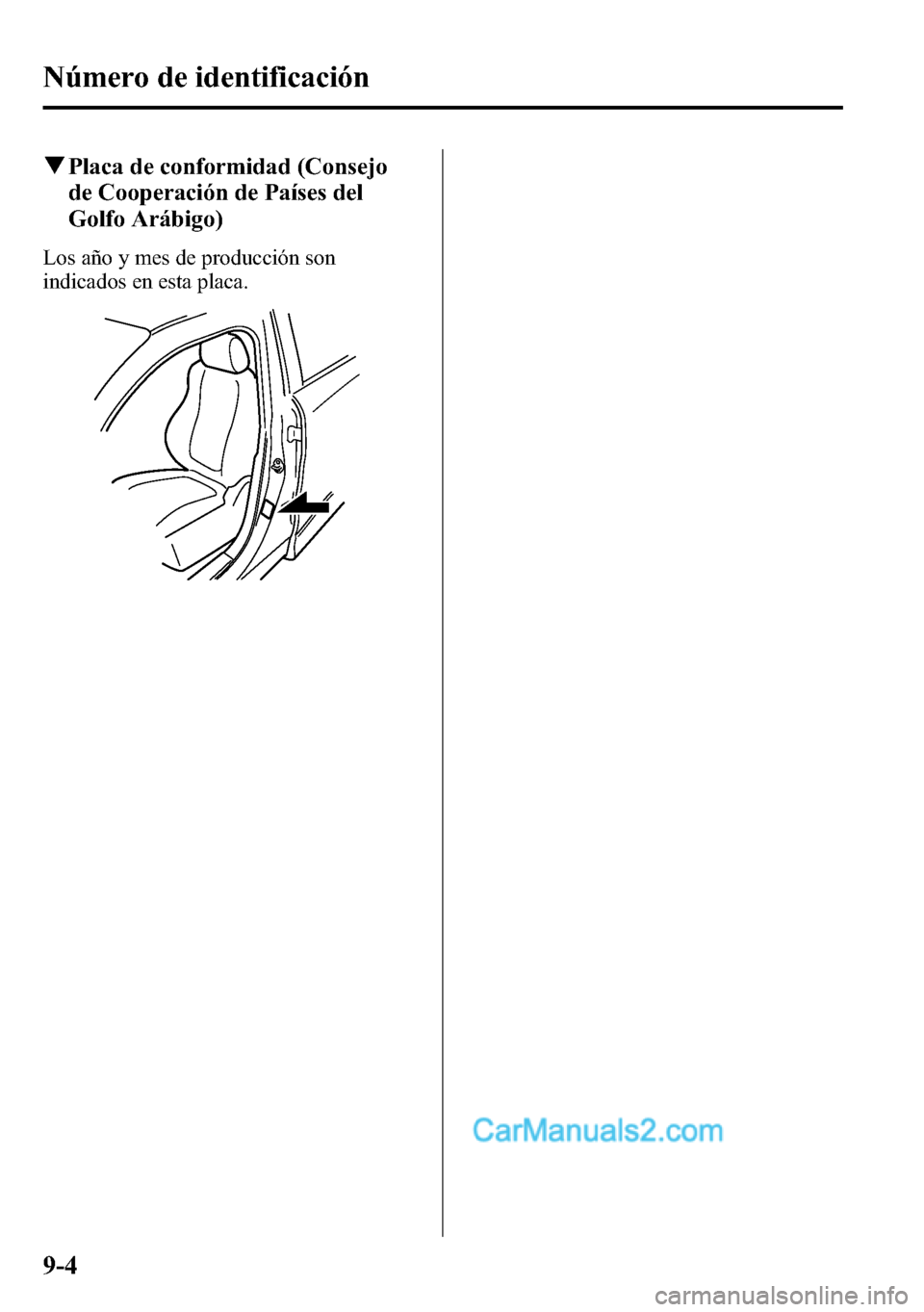

qPlaca de conformidad (Consejo
de Cooperación de Países del
Golfo Arábigo)
Los año y mes de producción son
indicados en esta placa.
9-4
Número de identificación
Page 760 of 789

Especificaciones
qMotor
Motor de gasolina
ItemEspecificación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 83,5 × 91,2 mm 89,0 × 100 mm
Cilindrada 1.998 ml 2.488 ml
Tasa de compresiónModelo europeo 14,0
13,0
Excepto modelo europeo 13,0/14,0
Consejo de Cooperación de Países del Golfo Arábigo
ItemEspecificación
SKYACTIV-G 2.0 SKYACTIV-G 2.5
2WD 4WD 4WD
Potencia/revoluciones máximas
del motor114 kW/6.000 rpm 113 kW/6.000 rpm 138 kW/5.700 rpm
Torque/revoluciones máximas
del motor200 N·m/4.000 rpm 198 N·m/4.000 rpm 250 N·m/4.000 rpm
Velocidad máxima 187 km/h 182 km/h 192 km/h
Motor Diesel
ItemEspecificación
SKYACTIV-D 2.2
Tipo DOHC-16V en línea, 4 cilindros
Diámetro x Carrera 86,0 × 94,3 mm
Cilindrada 2.191 ml
Tasa de compresión 14,0
qSistema eléctrico
ItemClasificación
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BateríaQ-85
*1T- 1 1 0*112V-55Ah/20HR*2ó 12V-65Ah/20HR*2
Número de bujías de
encendidoBujía de encendido
genuina Mazda*3PE5R-18-110 ó PE5S-18-110―
*1 Q-85 o T-110 fueron diseñados para el sistema i-stop (FOR STOP & START). Sólo Q-85 o T-110 deben ser
usados para asegurarse el correcto funcionamiento del sistema i-stop (FOR STOP & START). Consulte a un
técnico experto, le recomendamos un técnico autorizado Mazda para más detalles.
*2 No apto para sistema i-stop.
*3 Las bujías de encendido proveen al SKYACTIV-G un rendimiento óptimo. Consulte a un técnico experto, le
recomendamos un técnico autorizado Mazda para más detalles.
Especificaciones
9-5
