2016 MAZDA MODEL 3 HATCHBACK Manual del propietario (in Spanish)

9–7
Especi¿ caciones
Especi¿ caciones

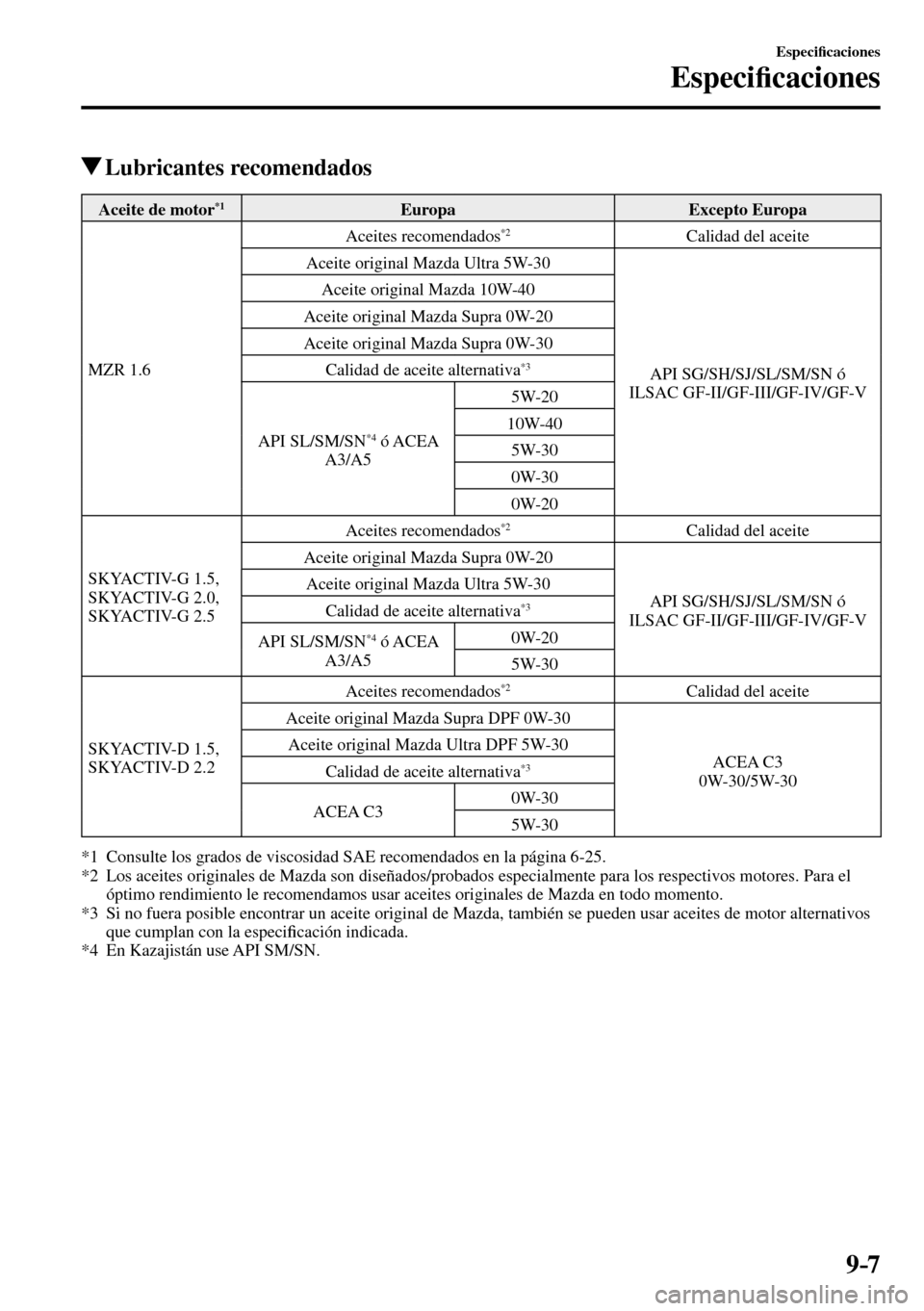

Lubricantes recomendados
Aceite de motor *1 Europa Excepto Europa
MZR 1.6 Aceites recomendados *2 Calidad del aceite
Aceite original Mazda Ultra 5W-30
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda 10W-40
Aceite original Mazda Supra 0W-20
Aceite original Mazda Supra 0W-30
Calidad de aceite alternativa
*3
API SL/SM/SN *4 ó ACEA
A3/A5 5W-20
10W-40
5W-30
0W-30
0W-20
SKYACTIV-G 1.5,
SKYACTIV-G 2.0,
SKYACTIV-G 2.5 Aceites recomendados
*2 Calidad del aceite
Aceite original Mazda Supra 0W-20
API SG/SH/SJ/SL/SM/SN ó
ILSAC GF-II/GF-III/GF-IV/GF-V Aceite original Mazda Ultra 5W-30
Calidad de aceite alternativa
*3
API SL/SM/SN *4 ó ACEA
A3/A5 0W-20
5W-30
SKYACTIV-D 1.5,
SKYACTIV-D 2.2 Aceites recomendados
*2 Calidad del aceite
Aceite original Mazda Supra DPF 0W-30
ACEA C3
0W-30 / 5W-30 Aceite original Mazda Ultra DPF 5W-30
Calidad de aceite alternativa
*3
ACEA C3 0W-30
5W-30
*1 Consulte los grados de viscosidad SAE recomendados en la página 6-25 .
*2 Los aceites originales de Mazda son diseñados/probados especialmente para los respectivos motores. Para el
óptimo rendimiento le recomendamos usar aceites originales de Mazda en todo momento.
*3 Si no fuera posible encontrar un aceite original de Mazda, también se pueden usar aceites de motor alternativos
que cumplan con la especi¿ cación indicada.
*4 En Kazajistán use API SM/SN.


9–8
Especi¿ caciones
Especi¿ caciones

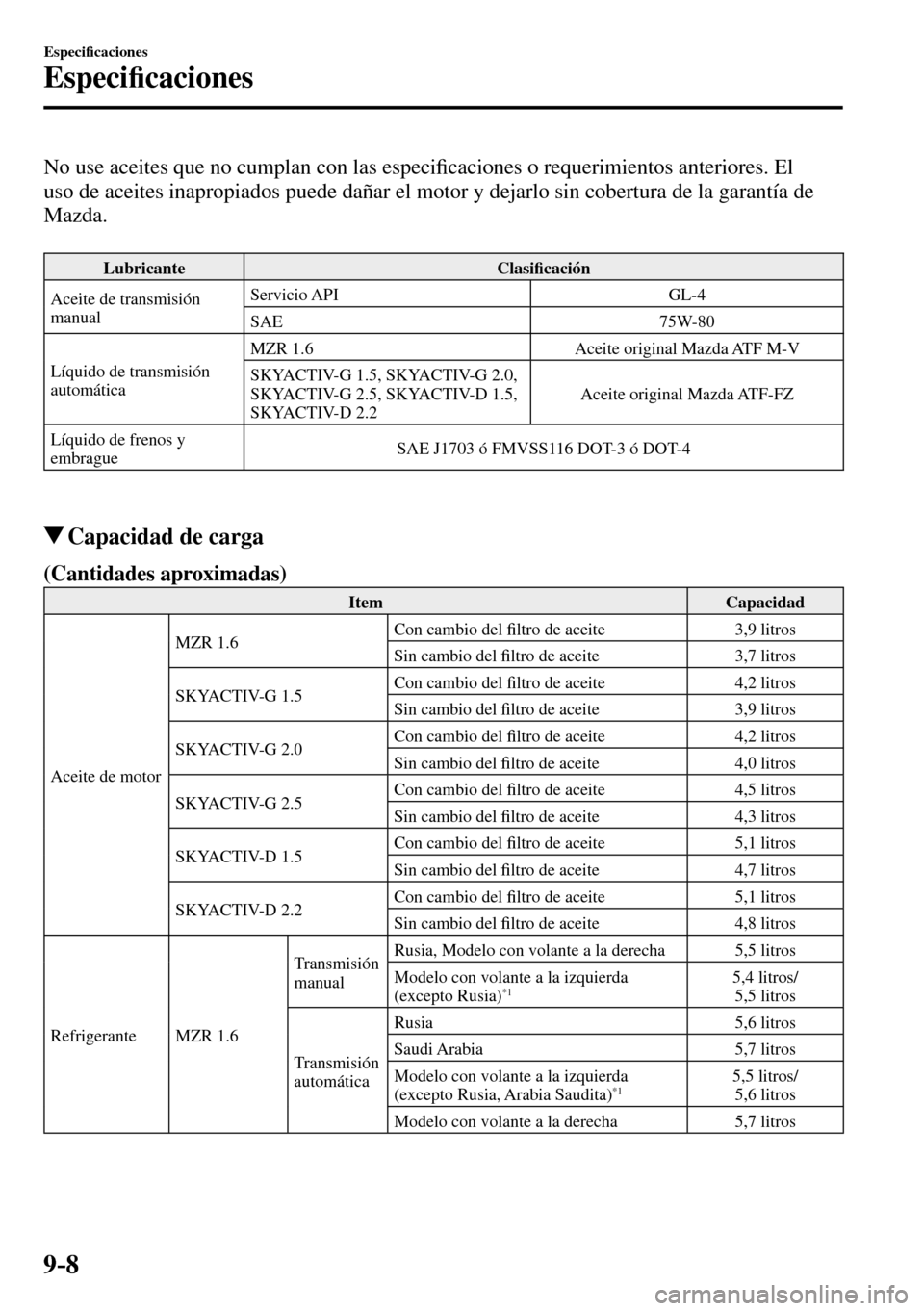

No use aceites que no cumplan con las especi¿ caciones o requerimientos anteriores. El
uso de aceites inapropiados puede dañar el motor y dejarlo sin cobertura de la garantía de
Mazda.
Lubricante Clasi¿ cación
Aceite de transmisión
manual Servicio API GL-4
SAE 75W-80
Líquido de transmisión
automática MZR 1.6 Aceite original Mazda ATF M-V
SKYACTIV-G 1.5, SKYACTIV-G 2.0,
SKYACTIV-G 2.5, SKYACTIV-D 1.5,
SKYACTIV-D 2.2 Aceite original Mazda ATF-FZ
Líquido de frenos y
embrague SAE J1703 ó FMVSS116 DOT-3 ó DOT-4
Capacidad de carga
(Cantidades aproximadas)
Item Capacidad
Aceite de motor MZR 1.6 Con cambio del ¿ ltro de aceite 3,9 litros
Sin cambio del ¿ ltro de aceite 3,7 litros
SKYACTIV-G 1.5 Con cambio del ¿ ltro de aceite 4,2 litros
Sin cambio del ¿ ltro de aceite 3,9 litros
SKYACTIV-G 2.0 Con cambio del ¿ ltro de aceite 4,2 litros
Sin cambio del ¿ ltro de aceite 4,0 litros
SKYACTIV-G 2.5 Con cambio del ¿ ltro de aceite 4,5 litros
Sin cambio del ¿ ltro de aceite 4,3 litros
SKYACTIV-D 1.5 Con cambio del ¿ ltro de aceite 5,1 litros
Sin cambio del ¿ ltro de aceite 4,7 litros
SKYACTIV-D 2.2 Con cambio del ¿ ltro de aceite 5,1 litros
Sin cambio del ¿ ltro de aceite 4,8 litros
Refrigerante MZR 1.6 Transmisión
manual Rusia, Modelo con volante a la derecha 5,5 litros
Modelo con volante a la izquierda
(excepto Rusia)
*1 5,4 litros/
5,5 litros
Transmisión
automática Rusia 5,6 litros
Saudi Arabia 5,7 litros
Modelo con volante a la izquierda
(excepto Rusia, Arabia Saudita)
*1 5,5 litros/
5,6 litros
Modelo con volante a la derecha 5,7 litros


9–9
Especi¿ caciones
Especi¿ caciones

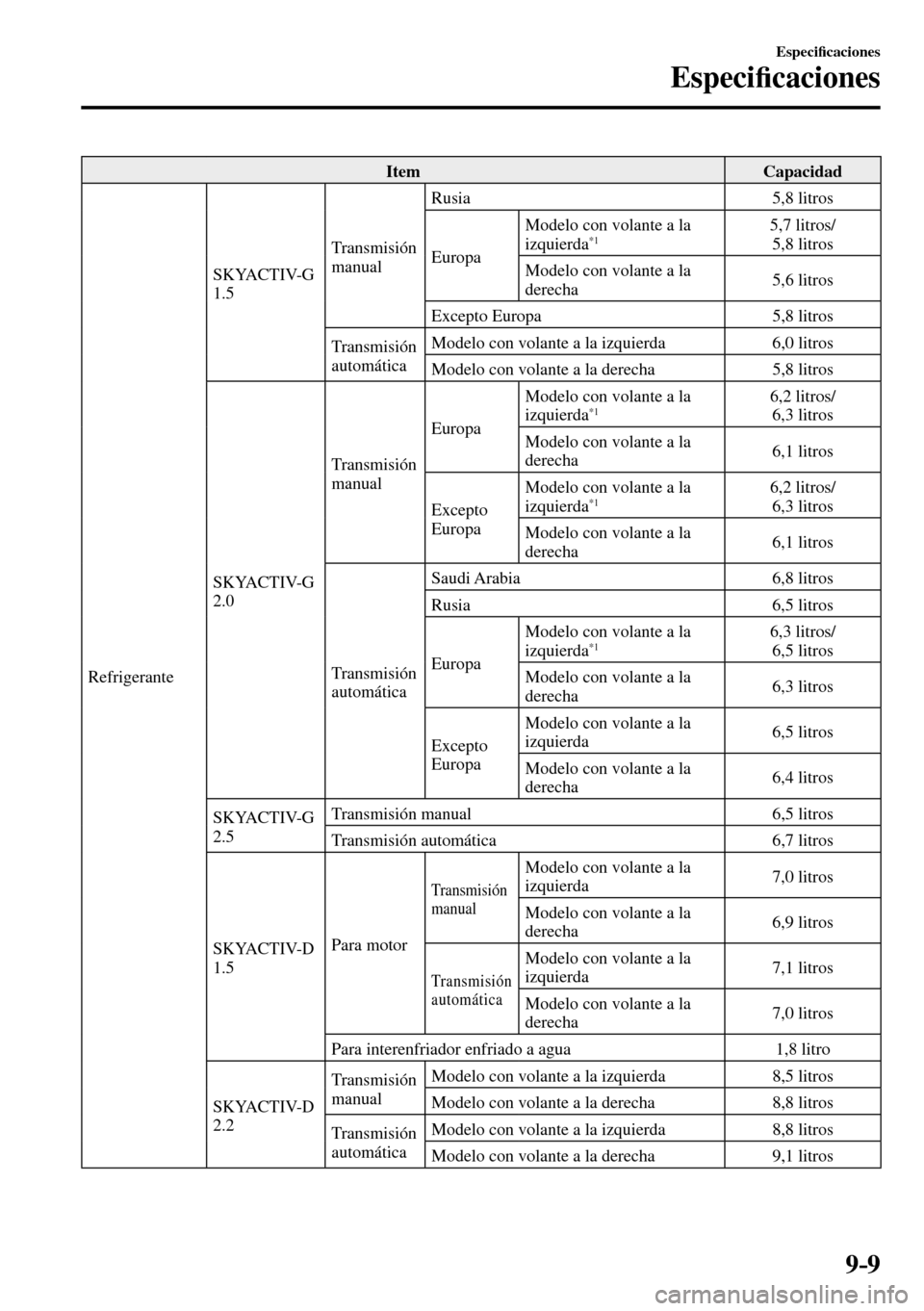

Item Capacidad
Refrigerante SKYACTIV-G
1.5 Transmisión
manual Rusia 5,8 litros
Europa Modelo con volante a la
izquierda
*1 5,7 litros/
5,8 litros
Modelo con volante a la
derecha 5,6 litros
Excepto Europa 5,8 litros
Transmisión
automática Modelo con volante a la izquierda 6,0 litros
Modelo con volante a la derecha 5,8 litros
SKYACTIV-G
2.0 Transmisión
manual Europa Modelo con volante a la
izquierda
*1 6,2 litros/
6,3 litros
Modelo con volante a la
derecha 6,1 litros
Excepto
Europa Modelo con volante a la
izquierda
*1 6,2 litros/
6,3 litros
Modelo con volante a la
derecha 6,1 litros
Transmisión
automática Saudi Arabia 6,8 litros
Rusia 6,5 litros
Europa Modelo con volante a la
izquierda
*1 6,3 litros/
6,5 litros
Modelo con volante a la
derecha 6,3 litros
Excepto
Europa Modelo con volante a la
izquierda 6,5 litros
Modelo con volante a la
derecha 6,4 litros
SKYACTIV-G
2.5 Transmisión manual 6,5 litros
Transmisión automática 6,7 litros
SKYACTIV-D
1.5 Para motor
Transmisión
manual
Modelo con volante a la
izquierda 7,0 litros
Modelo con volante a la
derecha 6,9 litros
Transmisión
automática
Modelo con volante a la
izquierda 7,1 litros
Modelo con volante a la
derecha 7,0 litros
Para interenfriador enfriado a agua 1,8 litro
SKYACTIV-D
2.2 Transmisión
manual Modelo con volante a la izquierda 8,5 litros
Modelo con volante a la derecha 8,8 litros
Transmisión
automática Modelo con volante a la izquierda 8,8 litros
Modelo con volante a la derecha 9,1 litros


9–10
Especi¿ caciones
Especi¿ caciones

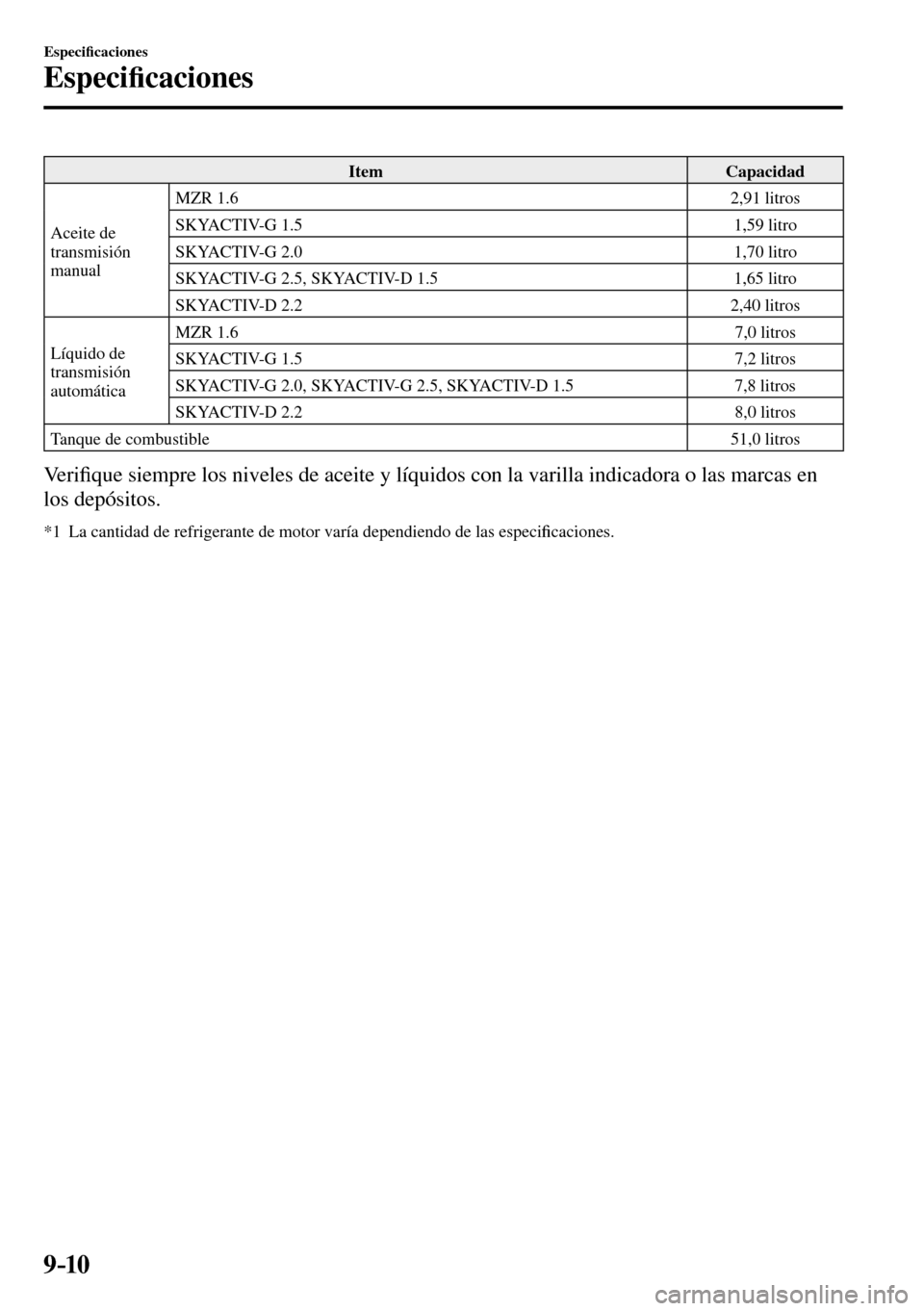

Item Capacidad
Aceite de
transmisión
manual MZR 1.6 2,91 litros
SKYACTIV-G 1.5 1,59 litro
SKYACTIV-G 2.0 1,70 litro
SKYACTIV-G 2.5, SKYACTIV-D 1.5 1,65 litro
SKYACTIV-D 2.2 2,40 litros
Líquido de
transmisión
automática MZR 1.6 7,0 litros
SKYACTIV-G 1.5 7,2 litros
SKYACTIV-G 2.0, SKYACTIV-G 2.5, SKYACTIV-D 1.5 7,8 litros
SKYACTIV-D 2.2 8,0 litros
Tanque de combustible 51,0 litros
V e r i¿ que siempre los niveles de aceite y líquidos con la varilla indicadora o las marcas en
los depósitos.
*1 La cantidad de refrigerante de motor varía dependiendo de las especi¿ caciones.


9–11
Especi¿ caciones
Especi¿ caciones

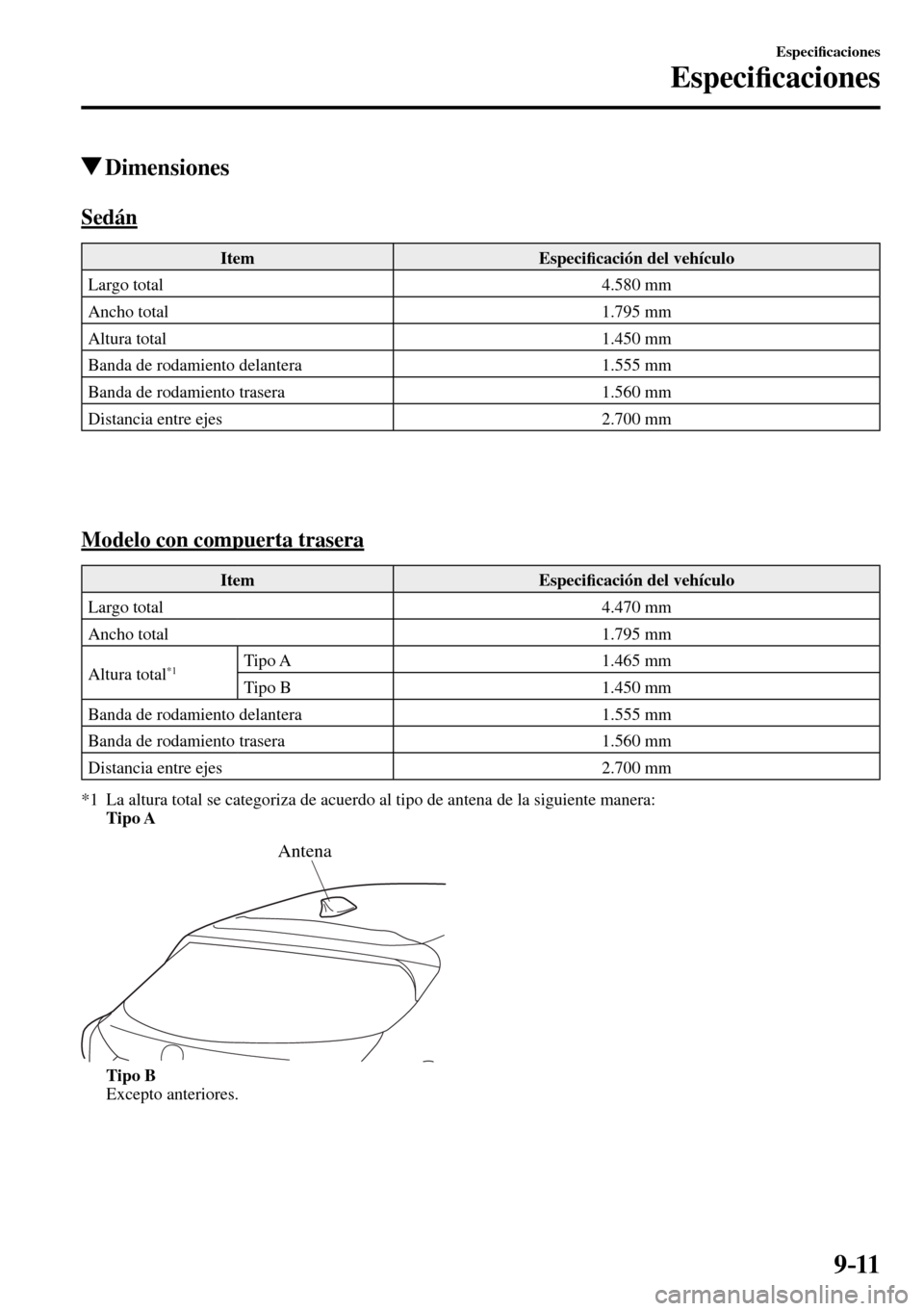

Dimensiones
S e d á n
Item Especi¿ cación del vehículo
Largo total 4.580 mm
Ancho total 1.795 mm
Altura total 1.450 mm
Banda de rodamiento delantera 1.555 mm
Banda de rodamiento trasera 1.560 mm
Distancia entre ejes 2.700 mm
Modelo con compuerta trasera
Item Especi¿ cación del vehículo
Largo total 4.470 mm
Ancho total 1.795 mm
Altura total
*1 Tipo A 1.465 mm
Tipo B 1.450 mm
Banda de rodamiento delantera 1.555 mm
Banda de rodamiento trasera 1.560 mm
Distancia entre ejes 2.700 mm
*1 La altura total se categoriza de acuerdo al tipo de antena de la siguiente manera:
Tipo A
Antena
Tipo B
Excepto anteriores.


9–12
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.

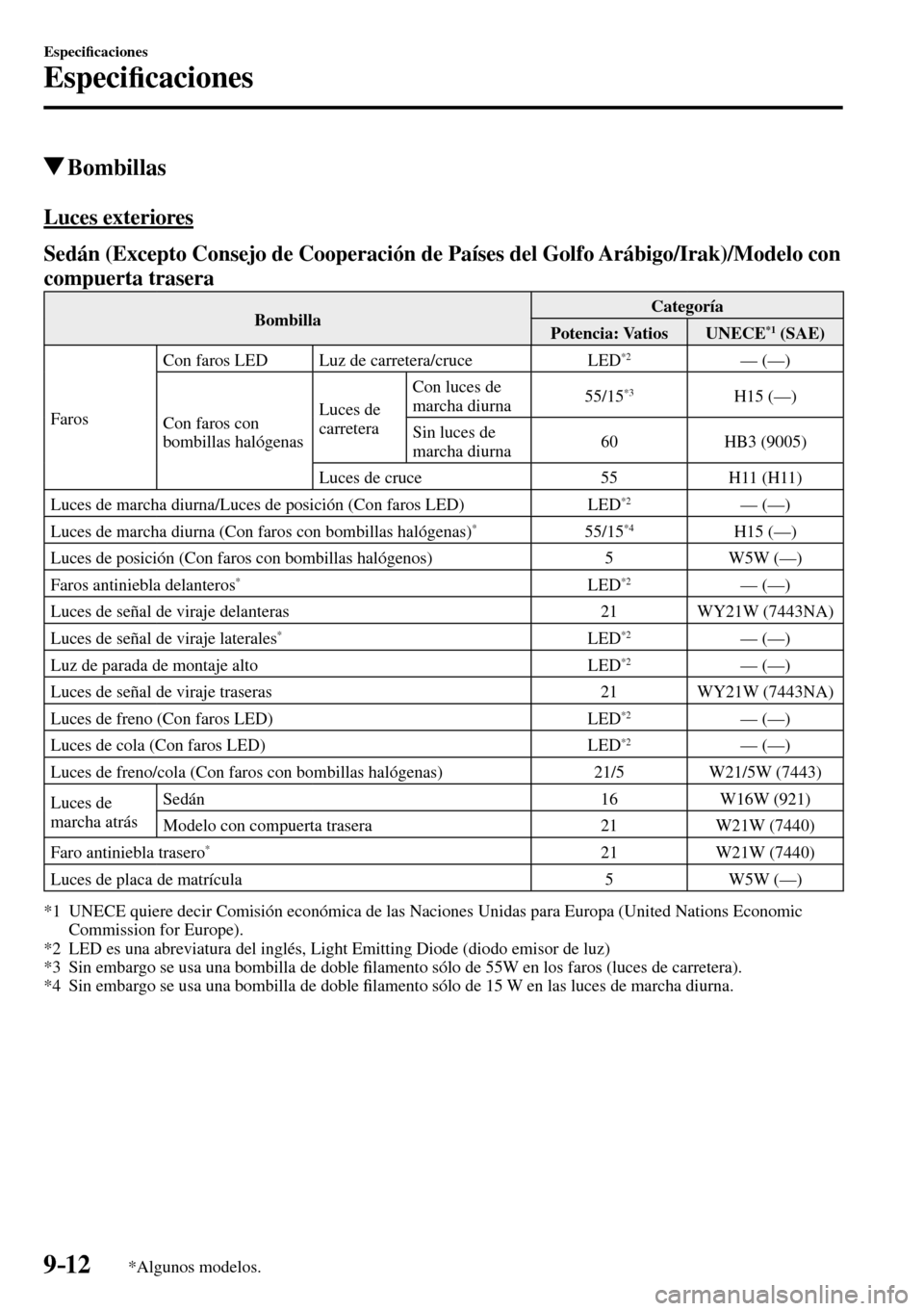

Bombillas
Luces exteriores
Sedán (Excepto Consejo de Cooperación de Países del Golfo Arábigo/Irak)/Modelo con
compuerta trasera
Bombilla Categoría
Potencia: Vatios UNECE*1 (SAE)
Faros Con faros LED Luz de carretera/cruce LED *2 — (—)
Con faros con
bombillas halógenas Luces de
carretera Con luces de
marcha diurna 55/15
*3 H15 (—)
Sin luces de
marcha diurna 60 HB3 (9005)
Luces de cruce 55 H11 (H11)
Luces de marcha diurna/Luces de posición (Con faros LED) LED
*2 — (—)
Luces de marcha diurna (Con faros con bombillas halógenas) * 55/15 *4 H15 (—)
Luces de posición (Con faros con bombillas halógenos) 5 W5W (—)
Faros antiniebla delanteros
* LED *2 — (—)
Luces de señal de viraje delanteras 21 WY21W (7443NA)
Luces de señal de viraje laterales
* L E D *2 — (—)
Luz de parada de montaje alto LED *2 — (—)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno (Con faros LED) LED
*2 — (—)
Luces de cola (Con faros LED) LED *2 — (—)
Luces de freno/cola (Con faros con bombillas halógenas) 21/5 W21/5W (7443)
Luces de
marcha atrás Sedán 16 W16W (921)
Modelo con compuerta trasera 21 W21W (7440)
Faro antiniebla trasero
* 21 W21W (7440)
Luces de placa de matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
*3 Sin embargo se usa una bombilla de doble ¿ lamento sólo de 55W en los faros (luces de carretera).
*4 Sin embargo se usa una bombilla de doble ¿ lamento sólo de 15 W en las luces de marcha diurna.


9–13
Especi¿ caciones
Especi¿ caciones
*Algunos modelos.

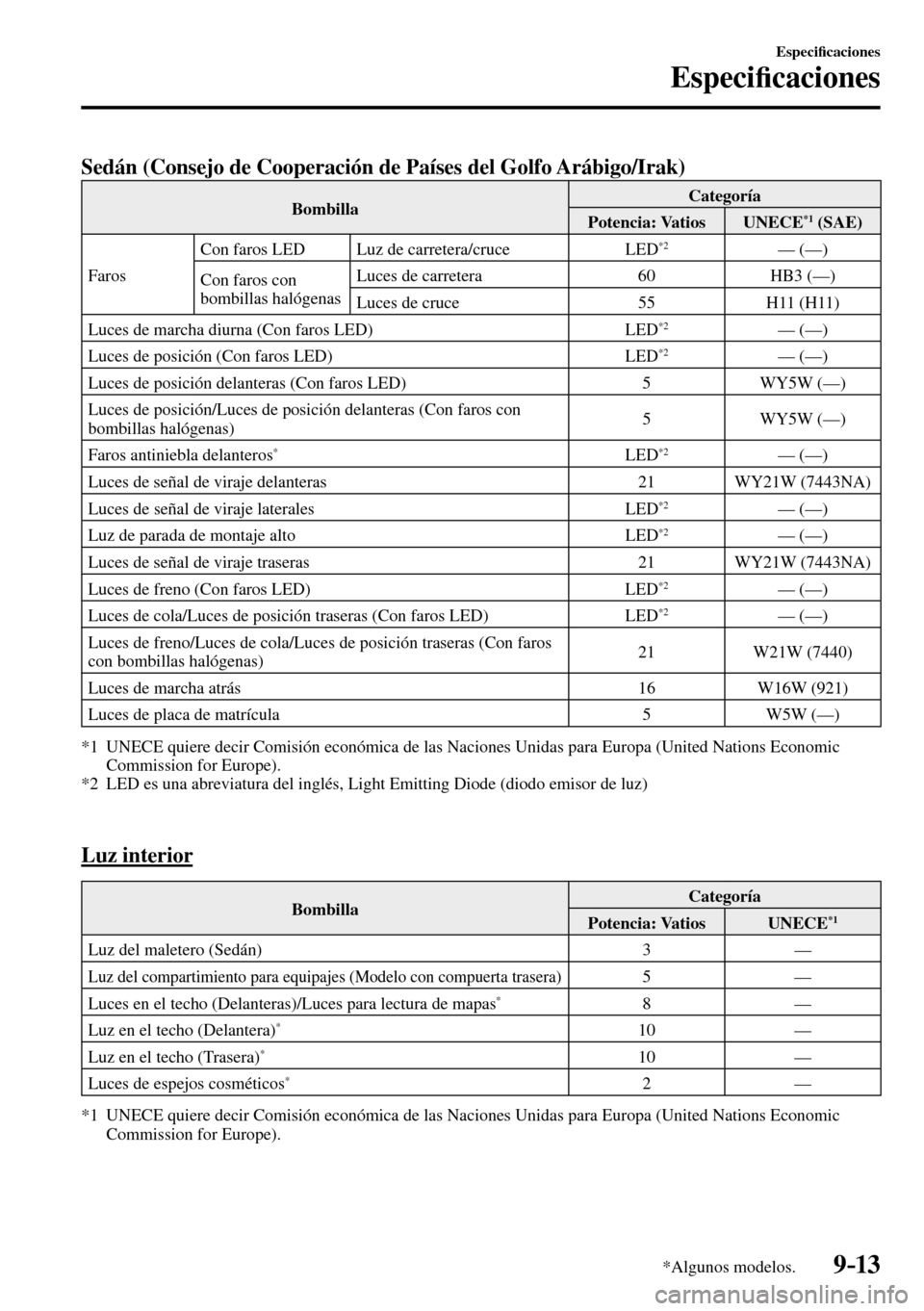

Sedán (Consejo de Cooperación de Países del Golfo Arábigo/Irak)
Bombilla Categoría
Potencia: Vatios UNECE*1 (SAE)
Faros Con faros LED Luz de carretera/cruce LED *2 — (—)
Con faros con
bombillas halógenas Luces de carretera 60 HB3 (—)
Luces de cruce 55 H11 (H11)
Luces de marcha diurna (Con faros LED) LED
*2 — (—)
Luces de posición (Con faros LED) LED *2 — (—)
Luces de posición delanteras (Con faros LED) 5 WY5W (—)
Luces de posición/Luces de posición delanteras (Con faros con
bombillas halógenas) 5 WY5W (—)
Faros antiniebla delanteros
* LED *2 — (—)
Luces de señal de viraje delanteras 21 WY21W (7443NA)
Luces de señal de viraje laterales LED
*2 — (—)
Luz de parada de montaje alto LED *2 — (—)
Luces de señal de viraje traseras 21 WY21W (7443NA)
Luces de freno (Con faros LED) LED
*2 — (—)
Luces de cola/Luces de posición traseras (Con faros LED) LED *2 — (—)
Luces de freno/Luces de cola/Luces de posición traseras (Con faros
con bombillas halógenas) 21 W21W (7440)
Luces de marcha atrás 16 W16W (921)
Luces de placa de matrícula 5 W5W (—)
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).
*2 LED es una abreviatura del inglés, Light Emitting Diode (diodo emisor de luz)
Luz interior
Bombilla Categoría
Potencia: Vatios UNECE*1
Luz del maletero (Sedán) 3 —
Luz del compartimiento para equipajes (Modelo con compuerta trasera) 5 —
Luces en el techo (Delanteras)/Luces para lectura de mapas * 8 —
Luz en el techo (Delantera) * 10 —
Luz en el techo (Trasera) * 10 —
Luces de espejos cosméticos * 2 —
*1 UNECE quiere decir Comisión económica de las Naciones Unidas para Europa (United Nations Economic
Commission for Europe).


9–14
Especi¿ caciones
Especi¿ caciones

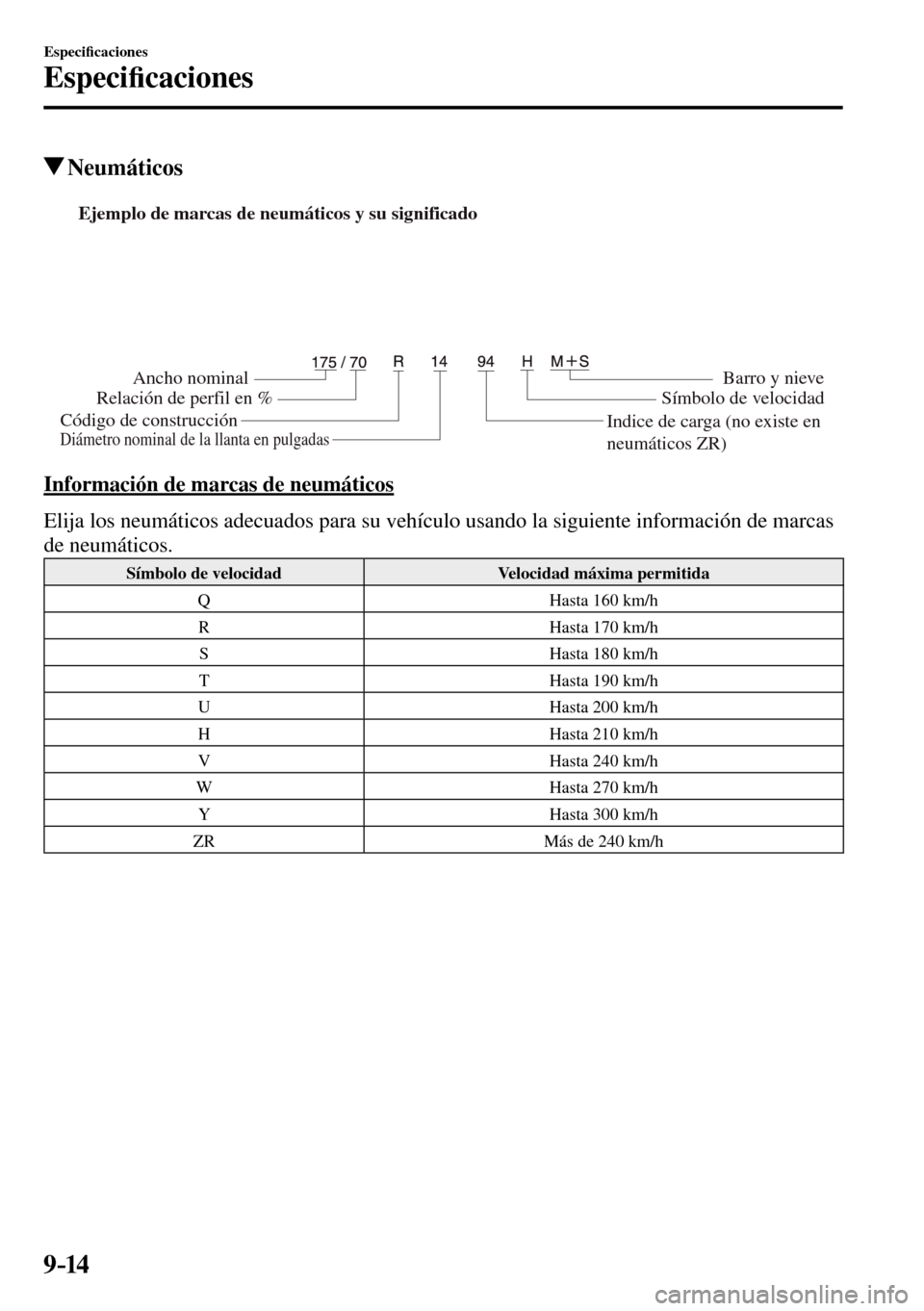

Neumáticos
Ejemplo de marcas de neumáticos y su significado
Ancho nominal
Relación de perfil en %
Código de construcciónBarro y nieve
Símbolo de velocidad
Diámetro nominal de la llanta en pulgadasIndice de carga (no existe en
neumáticos ZR)
Información de marcas de neumáticos
Elija los neumáticos adecuados para su vehículo usando la siguiente información de marcas
de neumáticos.
Símbolo de velocidad Velocidad máxima permitida
Q Hasta 160 km/h
R Hasta 170 km/h
S Hasta 180 km/h
T Hasta 190 km/h
U Hasta 200 km/h
H Hasta 210 km/h
V Hasta 240 km/h
W Hasta 270 km/h
Y Hasta 300 km/h
ZR Más de 240 km/h
