2016 MAZDA MODEL 3 HATCHBACK Manual del propietario (in Spanish)

4–251
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Exhibición de distancia visual
Exhibición Distancia entre vehículo y obstáculo
Sin sensor delantero
y sensor de esquina
delantera Con sensor delantero
y sensor de esquina
delantera Sensor delantero
* /Sensor
de esquina delantera * Sensor trasero/Sensor de
esquina trasera
Sensor delantero:
Aprox. 100—60 cm Sensor trasero:
Aprox. 150—60 cm
Sensor delantero:
Aprox. 60—45 cm
Sensor de esquina
delantera:
Aprox. 50—37 cm Sensor trasero:
Aprox. 60—45 cm
Sensor de esquina trasera:
Aprox. 50—37 cm
Sensor delantero:
Aprox. 45—35 cm
Sensor de esquina
delantera:
Aprox. 37—25 cm Sensor trasero:
Aprox. 45—35 cm
Sensor de esquina trasera:
Aprox. 37—25 cm


4–252
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Exhibición Distancia entre vehículo y obstáculo
Sin sensor delantero
y sensor de esquina
delantera Con sensor delantero
y sensor de esquina
delantera Sensor delantero
* /Sensor
de esquina delantera * Sensor trasero/Sensor de
esquina trasera
Sensor delantero:
Dentro de aprox. 35 cm
Sensor de esquina
delantera:
Dentro de aprox. 25 cm Sensor trasero:
Dentro de aprox. 35 cm
Sensor de esquina trasera:
Dentro de aprox. 25 cm
Funcionamiento del sistema de sensor de asistencia de estacionamiento
Vehículos sin sensor delantero/sensor de esquina delantera
Los sensores de estacionamiento se pueden usar cuando la palanca de cambios/selectora se
cambia a la posición R con el encendido en ON.
Vehículos con sensor delantero/sensor de esquina delantera
Cuando se oprime el interruptor de sensor de estacionamiento con el encendido en ON, el
zumbador suena y se enciende el indicador.
Cuando el encendido está en ON con el sensor de estacionamiento activado, el zumbador
suena y se enciende el indicador.
Oprima el interruptor otra vez para detener el funcionamiento.


4–253
Cuando conduce
Sistema de sensor de estacionamiento
Condiciones de funcionamiento
El sistema de sensor de estacionamiento se puede usar cuando se cumplen todas las
siguientes condiciones:



 El encendido está en la posición ON.



 El interruptor del sensor de estacionamiento está conectado.
NOTA

(Vehículo con transmisión automática) El indicador de detección y el zumbador de los sensores delanteros/sensores de esquina
delanteros no funcionan cuando la palanca selectora se encuentra en la posición P.
  El indicador de detección y el sonido del zumbador no se activan cuando se aplica el
freno de mano.
Indicación de detección de obstrucción
Se indica la posición de un sensor que ha detectado una obstrucción. El medidor se
enciende en diferentes áreas dependiendo de la distancia a una obstrucción detectada por el
sensor.
A medida que el vehículo se acerca a una obstrucción, se enciende la zona en el medidor
más cercana al vehículo.
Medidor de sensor de
esquina izquierda delanteraMedidor de sensor de
esquina derecha delantera
Medidor de sensor de
esquina derecha trasera Medidor de sensor de
esquina izquierda traseraMedidor de sensor delantero
Medidor de sensor trasero
Algunos modelos.


4–254
Cuando conduce
Sistema de sensor de estacionamiento
Noti¿ cación de problema de sistema
Si ocurre uno de los problemas indicados en el cuadro, el conductor será noti¿ cado del
problema dependiendo del tipo de sistema tal como se indica.
Indicador de detección
Solución Sin sensor delantero
y sensor de esquina
delantera Con sensor delantero
y sensor de esquina
delantera
Desconexión
El sistema puede tener un
malfuncionamiento. Haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible.
Malfuncionamiento
de sistema
El sistema puede tener un
malfuncionamiento. Haga inspeccionar
su vehículo por un técnico experto, le
recomendamos un técnico autorizado
Mazda tan pronto como sea posible.


4–255
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Indicador de detección
Solución Sin sensor delantero
y sensor de esquina
delantera Con sensor delantero
y sensor de esquina
delantera
Hielo/suciedad
Podría haberse ensuciado el área del
sensor correspondiente a la indicación
de detección de obstrucción mostrada.
Si el sistema no se recupera, hágalo
inspeccionar en un técnico experto, le
recomendamos un técnico autorizado
Mazda.
Advertencia sonora de sensor de estacionamiento
El bip suena de la siguiente manera mientras el sistema está funcionando.
Sensor delantero
* , sensor trasero
Area de detección
de distancia Distancia entre vehículo y obstáculo
Bip *1 Sensor delantero * Sensor trasero
Distancia más
lejana Aprox. 100—60 cm
Aprox. 150—60 cm
Sonido intermitente
lento
Distancia lejana Aprox. 60—45 cm
Sonido intermitente
medio
Distancia media Aprox. 45—35 cm
Sonido intermitente
rápido


4–256
Cuando conduce
Sistema de sensor de estacionamiento
*Algunos modelos.
Area de detección
de distancia Distancia entre vehículo y obstáculo
Bip *1 Sensor delantero * Sensor trasero
Distancia cerca Dentro de aprox. 35 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
Sensor de esquina delantera * , sensor de esquina trasera
Area de detección
de distancia Distancia entre vehículo y obstáculo Bip *1
Distancia lejana Aprox. 50—37 cm Sonido intermitente
medio
Distancia media Aprox. 37—25 cm
Sonido intermitente
rápido
Distancia cerca Dentro de aprox. 25 cm
Sonido continuo
*1 La velocidad a la que suena el sonido intermitente aumenta en la medida que el vehículo se acerca a la
obstrucción.
NOTA
Si se detecta una obstrucción en una zona durante 6 segundos o más, dejará de escucharse
el sonido (excepto para una zona de distancia cercana). Si la misma obstrucción se detecta
en otra zona, se escuchará el sonido correspondiente.


4–257
Cuando conduce
Sistema de sensor de estacionamiento
Cuando el indicador de advertencia/advertencia sonora se activa
El sistema noti¿ ca al conductor de una anormalidad mediante la activación del bip y el
indicador.
Indicador/Bip Como veri¿ car
El bip no se escuchará. El sistema puede tener un malfuncionamiento. Haga inspeccionar su vehículo
por un técnico experto, le recomendamos un técnico autorizado Mazda tan
pronto como sea posible.
El sonido intermitente del
zumbador se escucha cinco
veces. Retire cualquier material extraño del área de los sensores. Si el sistema no
se recupera, hágalo inspeccionar en un técnico experto, le recomendamos un
técnico autorizado Mazda.
Se exhibe continuamente un
determinado indicador de
detección de obstrucción. Consulte la sección Indicación de detección de obstrucción en la página 4-253 .

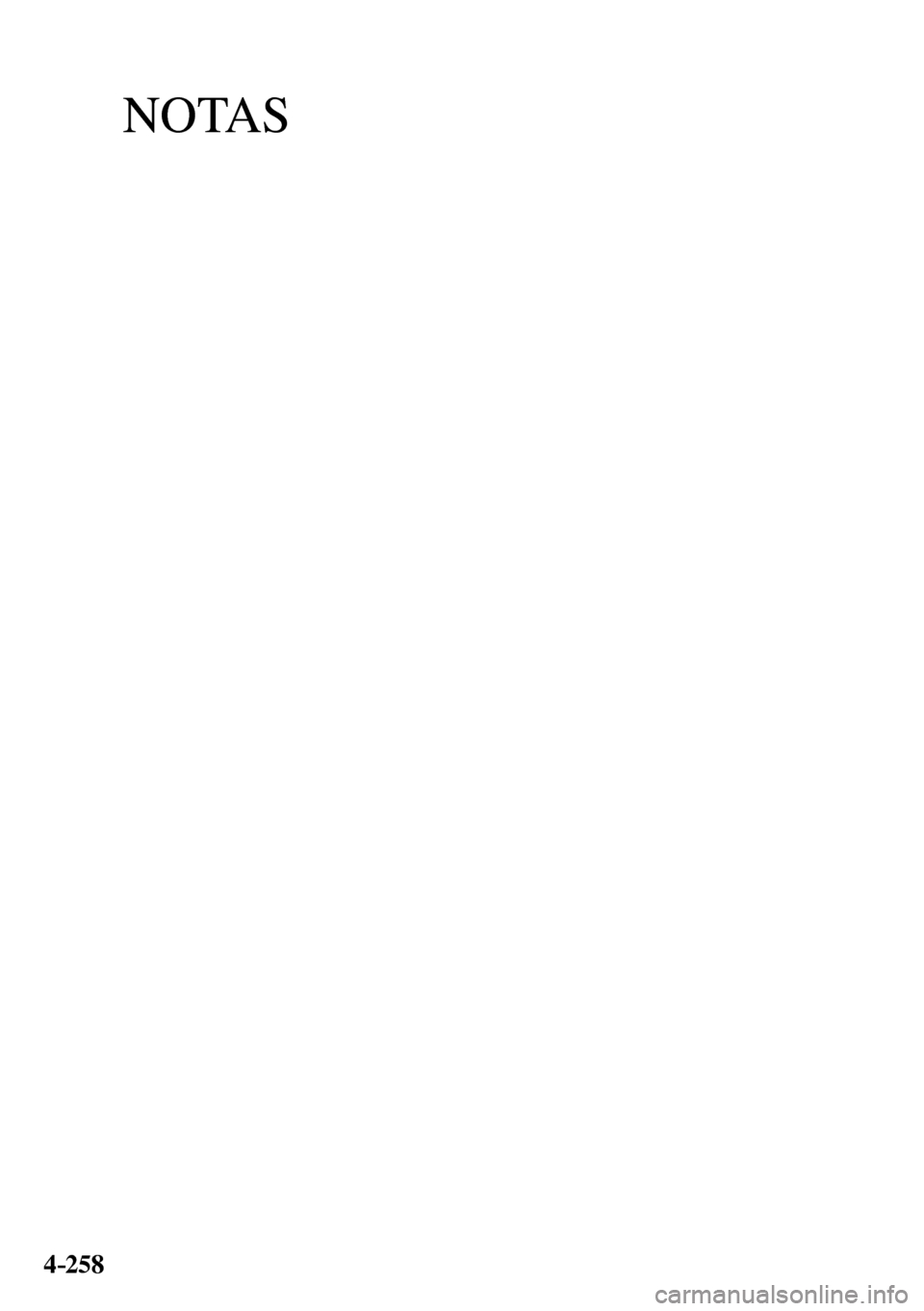

NOTAS
4–258
