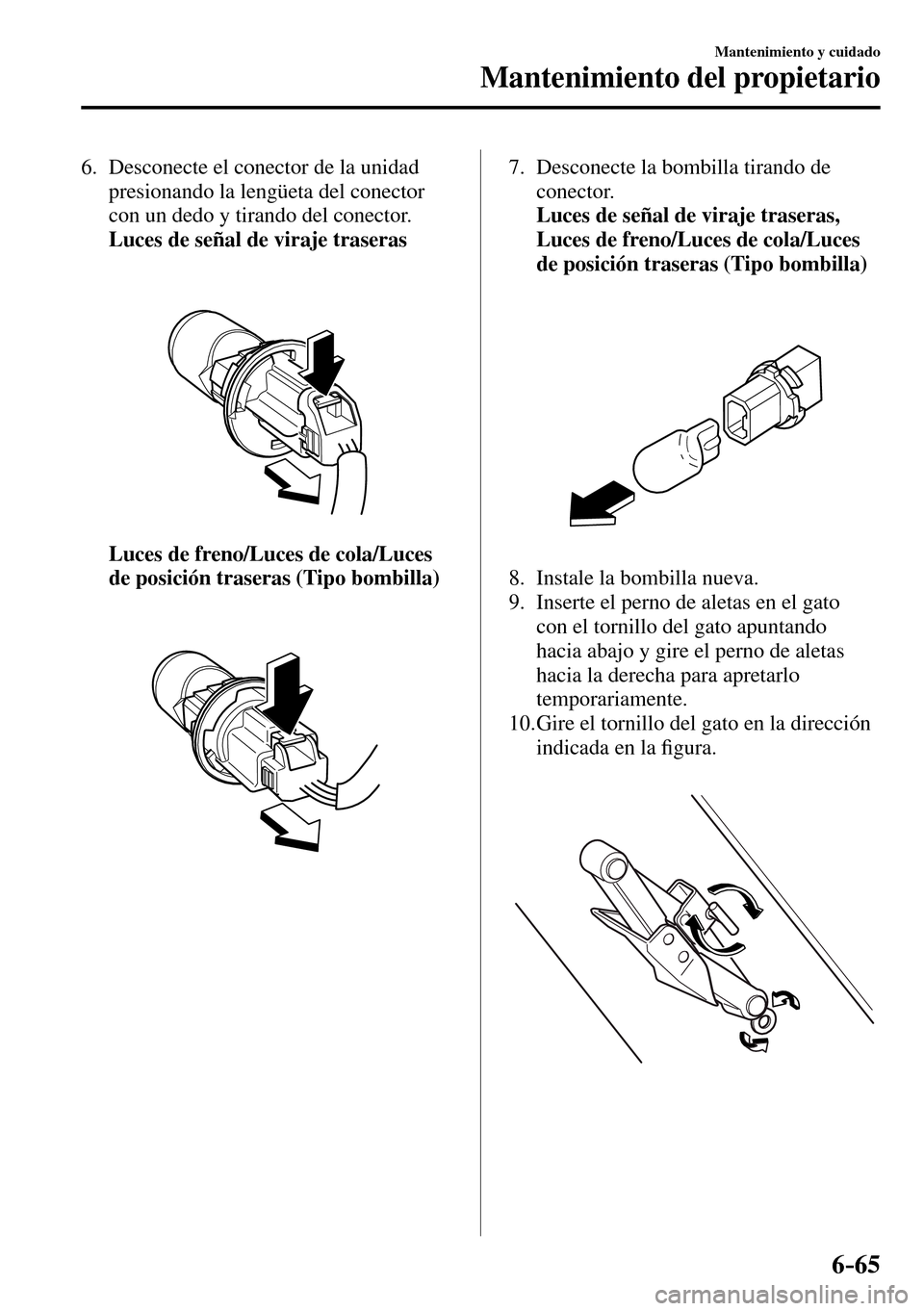

Page 657 of 807
6–65
Mantenimiento y cuidado
Mantenimiento del propietario
6. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector.
Luces de señal de viraje traseras
Luces de freno/Luces de cola/Luces
de posición traseras (Tipo bombilla)
7. Desconecte la bombilla tirando de
conector.
Luces de señal de viraje traseras,
Luces de freno/Luces de cola/Luces
de posición traseras (Tipo bombilla)
8. Instale la bombilla nueva.
9. Inserte el perno de aletas en el gato
con el tornillo del gato apuntando
hacia abajo y gire el perno de aletas
hacia la derecha para apretarlo
temporariamente.
10. Gire el tornillo del gato en la dirección
indicada en la ¿ gura.
Page 658 of 807

6–66
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
11. Gire el perno de aletas completamente
para asegurar el gato.
NOTA
Si el gato no está completamente
seguro, podría hacer ruido al conducir.
Asegúrese que el tornillo del gato está
bien apretado.
12. Instale la cubierta en el orden inverso al
desmontaje.
13. Inserte las lengüetas de la cubierta e
instale la cubierta.
Lengüetas
NOTA
Ve r i ¿ que que la cubierta está bien
instalada.
Luces de marcha atrás (Sedán), Luces
de marcha atrás/Faro antiniebla trasero
(Modelo con compuerta trasera)
*
S e d á n
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire el adorno de tapa del maletero.
Desmontaje
Instalación
4. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Page 659 of 807

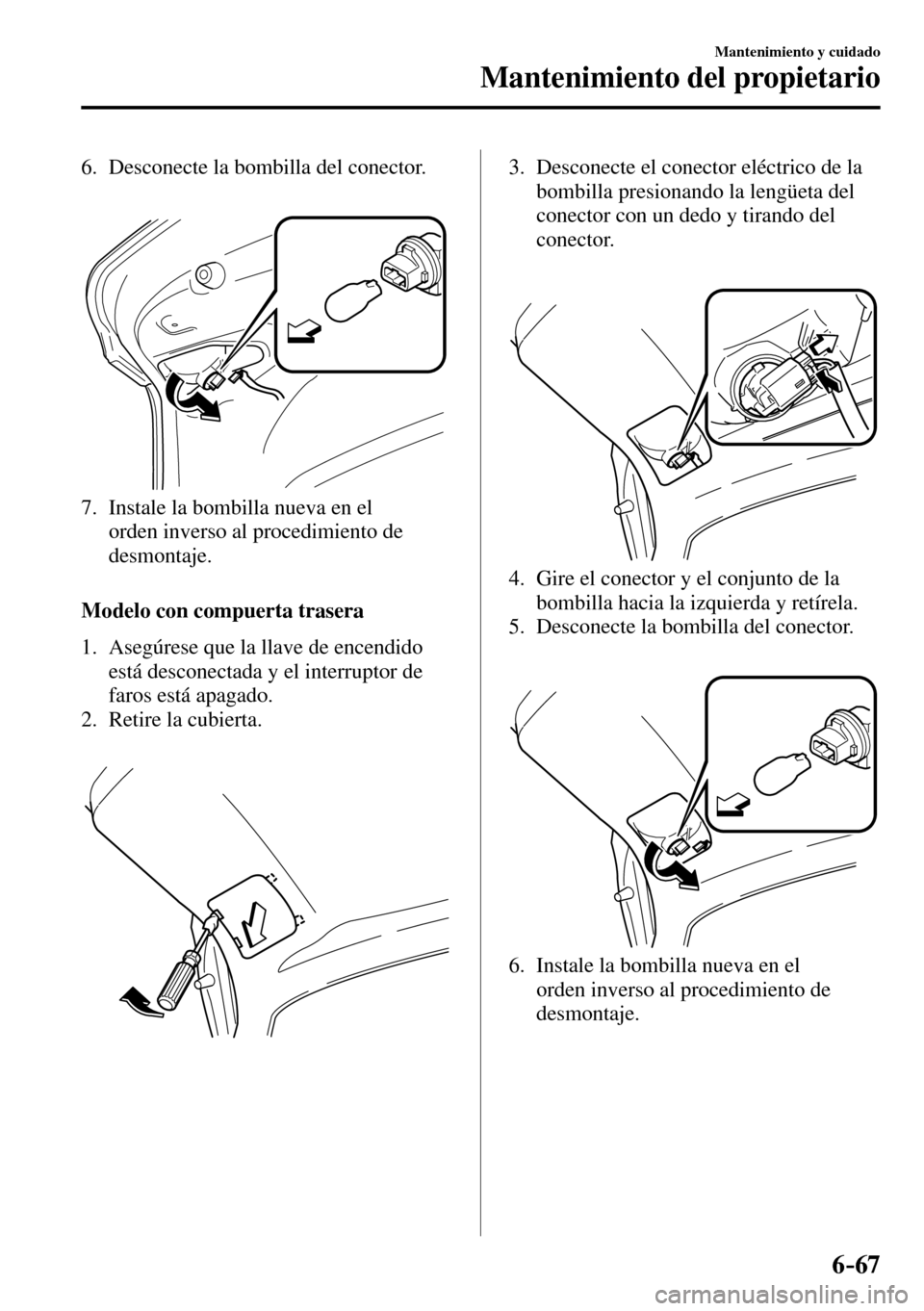

6–67
Mantenimiento y cuidado
Mantenimiento del propietario
6. Desconecte la bombilla del conector.
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta.
3. Desconecte el conector eléctrico de la
bombilla presionando la lengüeta del
conector con un dedo y tirando del
conector.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
5. Desconecte la bombilla del conector.
6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Page 660 of 807

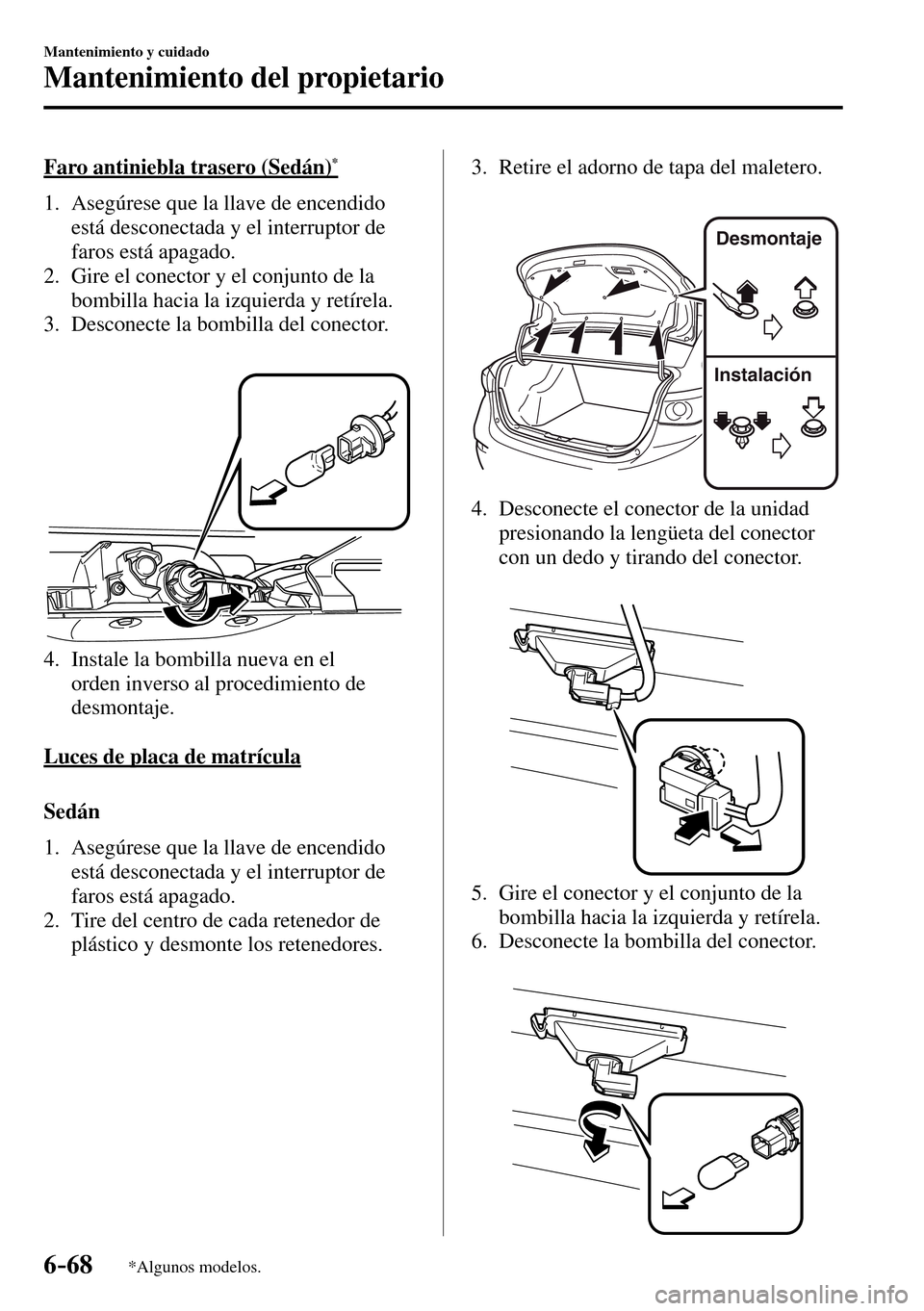

6–68
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Faro antiniebla trasero (Sedán) *
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
3. Desconecte la bombilla del conector.
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luces de placa de matrícula
S e d á n
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores. 3. Retire el adorno de tapa del maletero.
Desmontaje
Instalación
4. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector.
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
6. Desconecte la bombilla del conector.
Page 661 of 807

6–69
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
3. Desconecte la bombilla tirando de
conector.
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Cambio de las bombillas interiores
Luces en el techo (Delanteras)/Luces
para lectura de mapas * , Luces en
el techo (Delanteras) * , Luces en el
techo (Traseras) * , Luces de espejos
cosméticos*
1. Envuelva un destornillador de punta
plana con un paño suave para no dañar
el vidrio, y luego desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
2. Desconecte la bombilla tirando de
conector.
Luces en el techo (Delanteras)/Luces
para lectura de mapas
*
Page 662 of 807

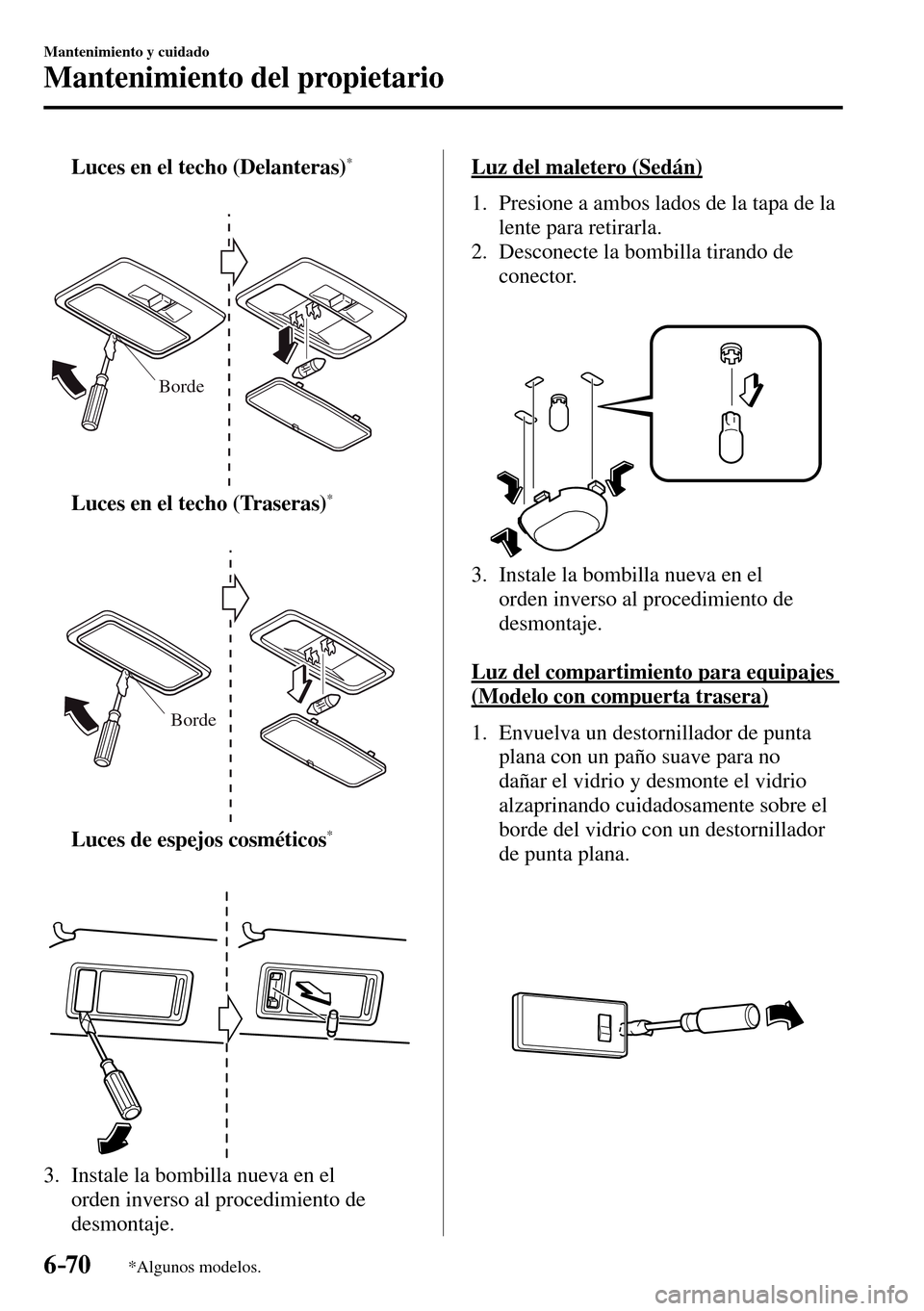

6–70
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Luces en el techo (Delanteras) *
Borde
Luces en el techo (Traseras) *
Borde
Luces de espejos cosméticos *
3. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luz del maletero (Sedán)
1. Presione a ambos lados de la tapa de la
lente para retirarla.
2. Desconecte la bombilla tirando de
conector.
3. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Luz del compartimiento para equipajes
(Modelo con compuerta trasera)
1. Envuelva un destornillador de punta
plana con un paño suave para no
dañar el vidrio y desmonte el vidrio
alzaprinando cuidadosamente sobre el
borde del vidrio con un destornillador
de punta plana.
Page 663 of 807

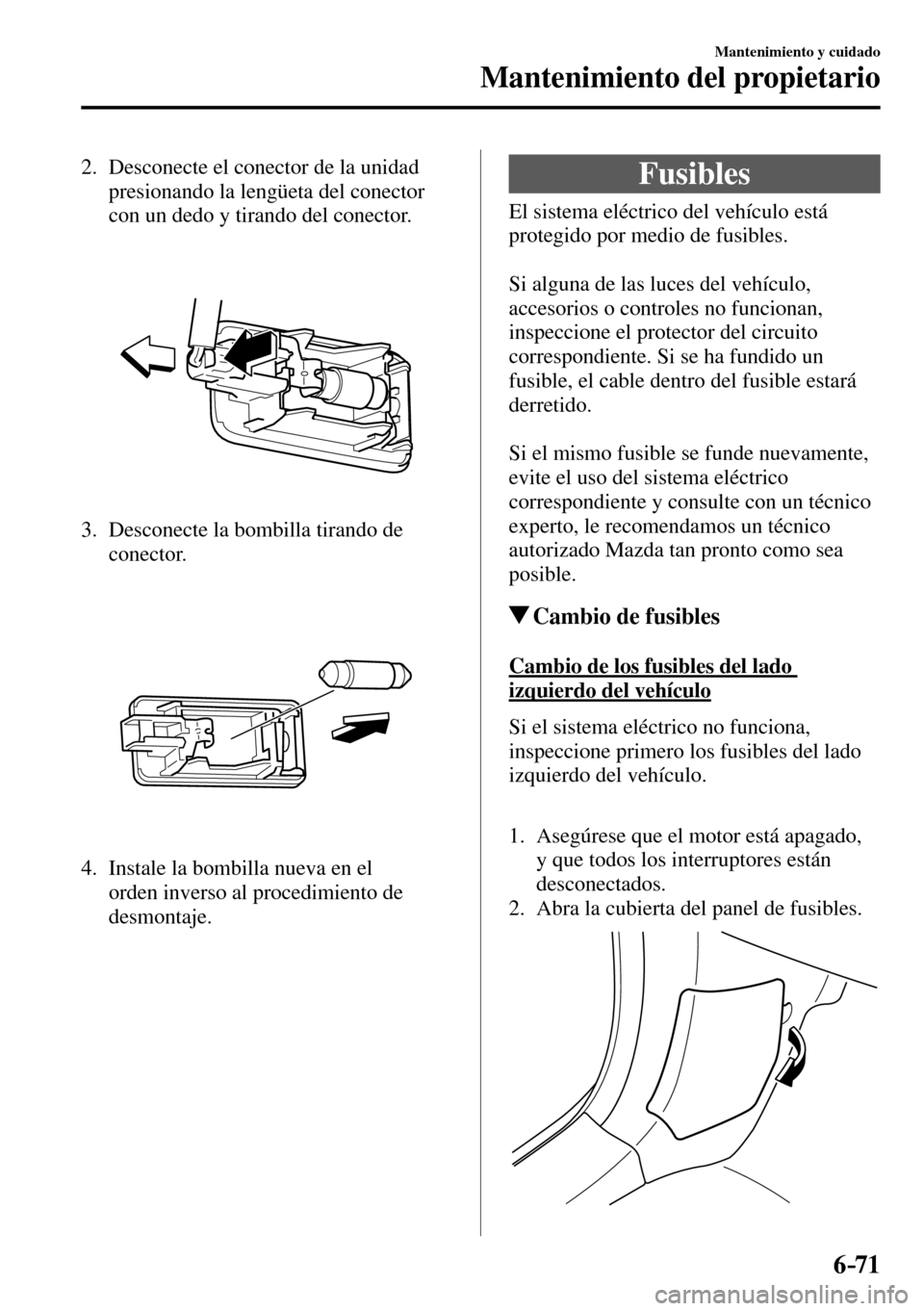

6–71
Mantenimiento y cuidado
Mantenimiento del propietario
2. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector.
3. Desconecte la bombilla tirando de
conector.
4. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Fusibles
El sistema eléctrico del vehículo está
protegido por medio de fusibles.
Si alguna de las luces del vehículo,
accesorios o controles no funcionan,
inspeccione el protector del circuito
correspondiente. Si se ha fundido un
fusible, el cable dentro del fusible estará
derretido.
Si el mismo fusible se funde nuevamente,
evite el uso del sistema eléctrico
correspondiente y consulte con un técnico
experto, le recomendamos un técnico
autorizado Mazda tan pronto como sea
posible.
Cambio de fusibles
C a m b i o d e l o s f u s i b l e s d e l l a d o
izquierdo del vehículo
Si el sistema eléctrico no funciona,
inspeccione primero los fusibles del lado
izquierdo del vehículo.
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Abra la cubierta del panel de fusibles.
Page 664 of 807

6–72
Mantenimiento y cuidado
Mantenimiento del propietario
3. Tire del fusible derecho hacia afuera
con el extractor de fusibles para quitar
fusibles provista en la caja de fusibles
en el compartimiento del motor.
4. Inspeccione el fusible y cámbielo si
está fundido.
NormalFundido
5. Inserte un fusible nuevo con las
mismas especi ¿ caciones de amperaje
y asegúrese de que ha quedado bien
colocado. Si no calza ¿ rmemente, haga
que un técnico experto lo inspeccione.
Recomendamos un técnico autorizado
Mazda.
Si no hay un fusible de repuesto, use un
fusible de la misma clase de un circuito
que no se esté usando normalmente
para el funcionamiento del vehículo,
por ejemplo AUDIO u OUTLET.
PRECAUCION
Cambie siempre un fusible por un
fusible genuino Mazda o equivalente del
mismo valor. De lo contrario se puede
dañar el sistema eléctrico.
6. Vuelva a instalar la cubierta y
asegúrese que está bien instalada.
Cambio de los fusibles debajo del capó
Si los faros u otras piezas eléctricas del
vehículo no funcionan y los fusibles
están en buenas condiciones, revise el
bloque de fusibles que se encuentra en el
compartimiento del motor. Si un fusible
se ha fundido, se lo debe cambiar. Siga los
siguientes pasos:
1. Asegúrese que el motor está apagado,
y que todos los interruptores están
desconectados.
2. Desmontar la cubierta del bloque de
fusibles.
