2016 MAZDA MODEL 3 HATCHBACK Manual del propietario (in Spanish)

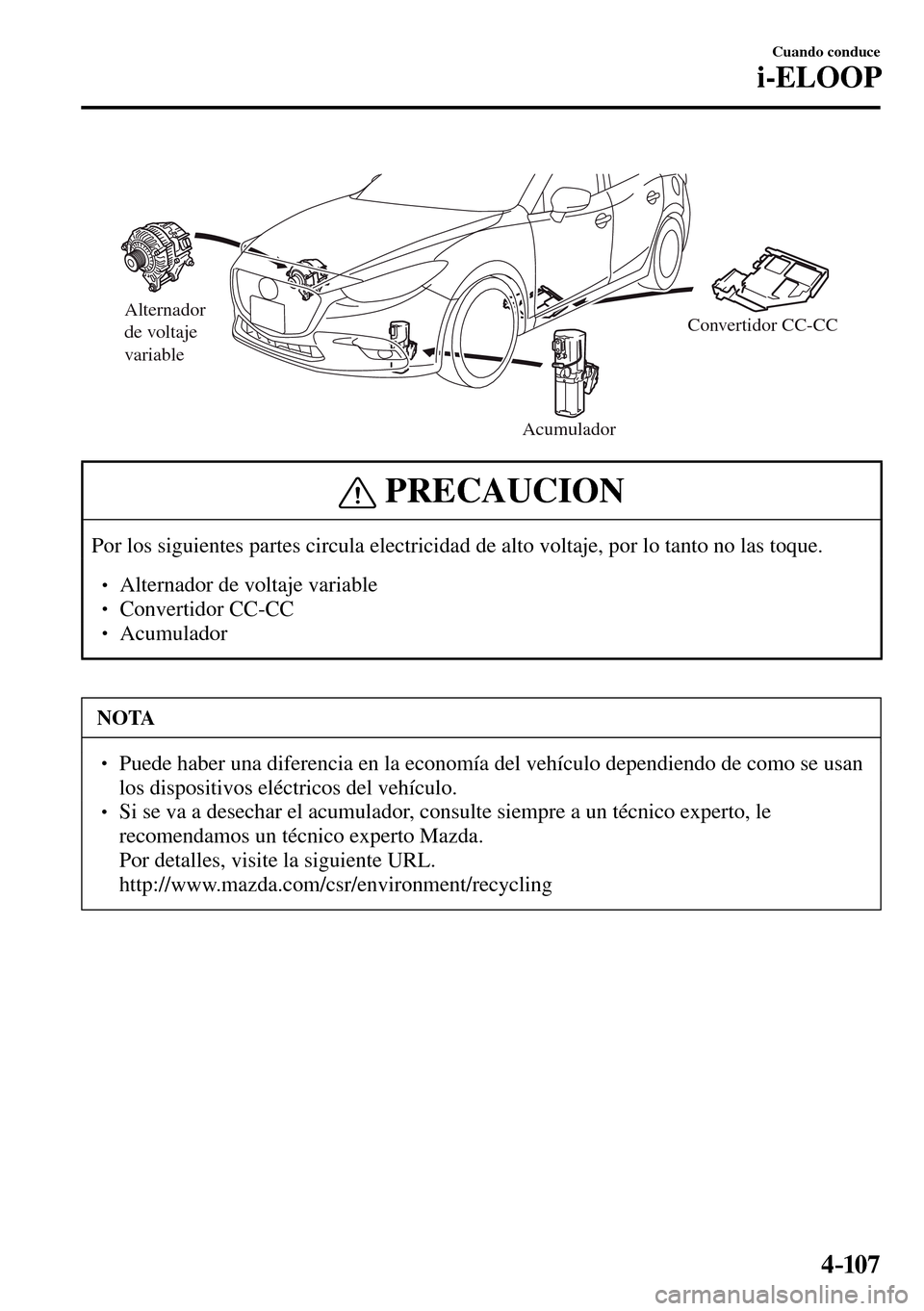

4–107
Cuando conduce
i-ELOOP
Alternador
de voltaje
variable
AcumuladorConvertidor CC-CC
PRECAUCION
Por los siguientes partes circula electricidad de alto voltaje, por lo tanto no las toque.

 Alternador de voltaje variable
 Convertidor CC-CC
 Acumulador
NOTA

 Puede haber una diferencia en la economía del vehículo dependiendo de como se usan
los dispositivos eléctricos del vehículo.
  Si se va a desechar el acumulador, consulte siempre a un técnico experto, le
recomendamos un técnico experto Mazda.
 Por detalles, visite la siguiente URL.  http://www.mazda.com/csr/environment/recycling


4–10 8
Cuando conduce
i-ELOOP
Indicador i-ELOOP/Exhibición de
estado de control
S e n o t i¿ ca al conductor del estado de
generación eléctrica del i-ELOOP y las
condiciones del vehículo mediante el
indicador i-ELOOP y la exhibición de
estado de control.
Indicador i-ELOOP
Iluminado (vehículo sin audio tipo C/
tipo D)
La luz se enciende durante la generación
de electricidad.
Destello
Si el motor se arranca después que el
vehículo no se haya conducido por un
largo período de tiempo, el indicador
i-ELOOP podría destellar. Deje el motor
funcionando en marcha en vacío y espere
hasta que el indicador se apague.
NOTA
  Sonará un bip si se conduce el
vehículo mientras el indicador
i-ELOOP está destellando. Además,
si gira el volante mientras el
indicador está destellando, lo sentirá
más pesado de lo normal, pero esto
no es anormal. Detenga el vehículo
en un lugar seguro con el motor
funcionando y no intente girar el
volante. La dirección volverá a
funcionar normalmente después
que el indicador i-ELOOP deja de
destellar.
 (Vehículos con audio tipo C/tipo D) Se exhibe una noti¿ cación en la
exhibición central y el indicador
i-ELOOP destellará a la misma vez.
 Consulte la sección Mensaje de
advertencia indicado en la exhibición
en la página 7-53 .
Exhibición de estado de control
(vehículos con audio tipo C/tipo D)
El estado de generación de electricidad
i-ELOOP se exhibe en la exhibición
central.
Consulte la sección Exhibición de estado
de control en la página 4-111 .


4–109
Cuando conduce
Monitor de economía de combustible
*Algunos modelos.
Monitor de economía de combustible *
Para vehículos con audio tipo C/tipo D, el estado de control, el consumo de combustible, y
la efectividad *1 cambian y se pueden exhibir usando cada ícono en la exhibición.
Además, después de completar un viaje, la e¿ ciencia de energía total al día se exhibe en la
pantalla de ¿ nalización cuando se enciende la exhibición de ¿ nalización.
1. Seleccione el ícono
en la pantalla inicial para exhibir la pantalla de aplicaciones.
2. Seleccione “Ahorro de Combustible”.
3. Use el interruptor de comando o toque la pantalla y exhiba el menú.
NOTA
Cuando se exhiba el menú tocando la pantalla, la exhibición se esconderá
automáticamente después de 6 segundos.
4. Seleccione el ícono en el menú y realice la operación. Cada ícono funciona de la
siguiente manera:
Indicación en la exhibición Estado de control
Esconde la exhibición del menú.
Exhibe la pantalla de aplicaciones.
Cambia el monitor de economía de combustible
entre estado de control, consumo de combustible, y
efectividad
*1 .
Repone los datos de economía de combustible.
Exhibe la siguiente pantalla de ajuste.
Exhibición de ¿ nalización de conexión/
desconexión
Conexión/desconexión para función que sincroniza
la reposición de los datos de economía de
combustible con el contador de trayecto (Trip A)
*1 Con función i-stop.


4–110
Cuando conduce
Monitor de economía de combustible
Exhibición de consumo de combustible
Se exhibe la información respecto a la economía de combustible.
Indicación en la exhibición Estado de control
Exhibe la economía de combustible durante los
últimos 60 minutos.
Exhibe la economía de combustible cada minuto
durante los últimos 1 a 10 minutos.
 Exhibe la economía de combustible cada 10
minutos durante los últimos 10 a 60 minutos.
Exhibe el promedio de economía de combustible de
las últimas 5 reposiciones y después de la reposición
actual.
Calcula la economía de combustible promedio cada
minuto después que se comienza a viajar en el
vehículo, y la exhibe.
NOTA
  Los datos de consumo de combustible se pueden reponer realizando las siguientes
operaciones:



 Oprima el interruptor de reposición desde la pantalla de menú.



 Cuando la función que sincroniza el monitor de consumo de combustible y el
contador de trayecto están activados, reponga Trip A del contador de trayecto.



 Borre la información de consumo de combustible promedio exhibida en la
computadora de abordo.

 Después de reponer los datos de economía de combustible, se exhibe “-- -” mientras se
calcula la economía de combustible.

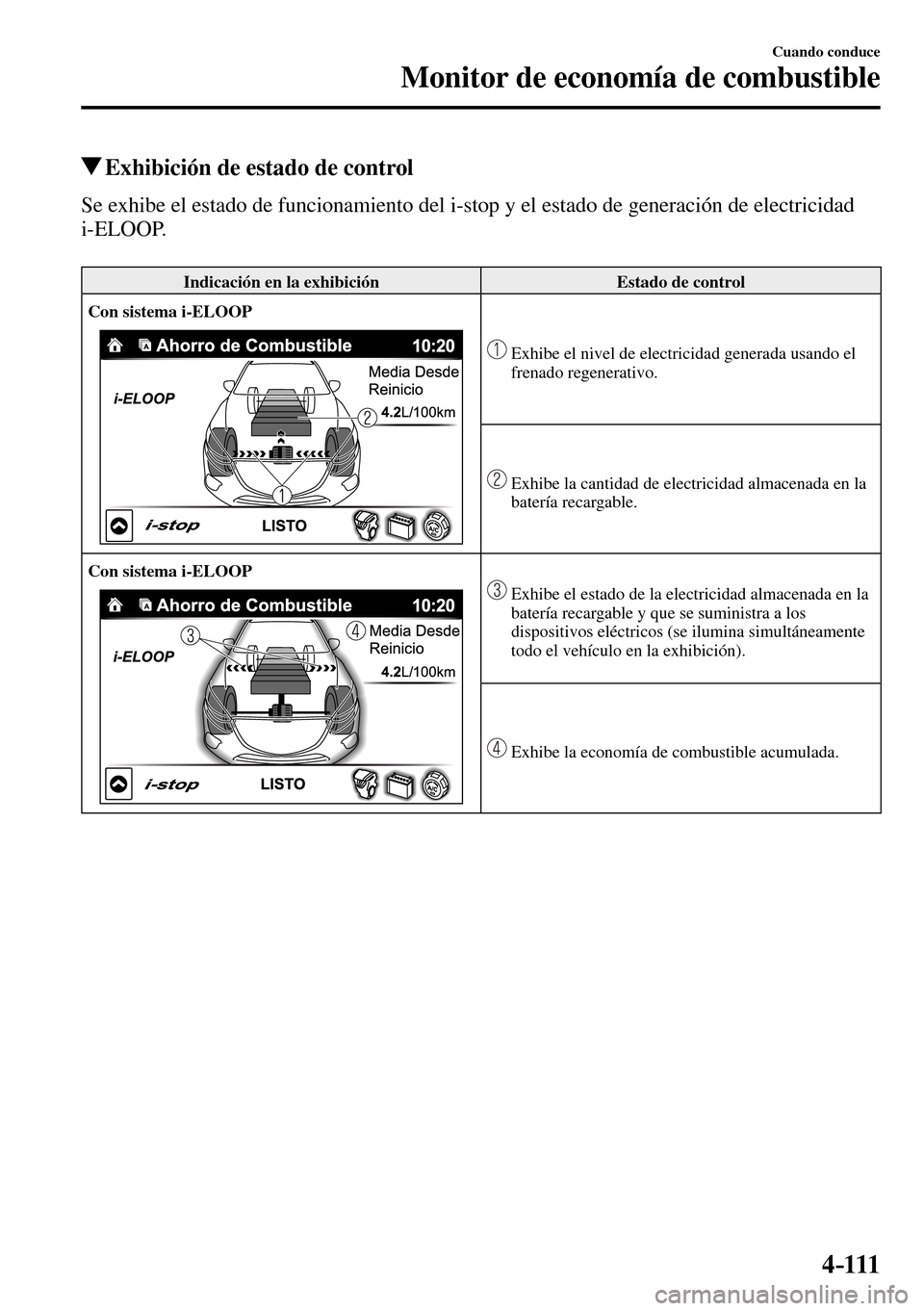

4–111
Cuando conduce
Monitor de economía de combustible
Exhibición de estado de control
Se exhibe el estado de funcionamiento del i-stop y el estado de generación de electricidad
i-ELOOP.
Indicación en la exhibición Estado de control
Con sistema i-ELOOP
Exhibe el nivel de electricidad generada usando el
frenado regenerativo.
Exhibe la cantidad de electricidad almacenada en la
batería recargable.
Con sistema i-ELOOP
Exhibe el estado de la electricidad almacenada en la
batería recargable y que se suministra a los
dispositivos eléctricos (se ilumina simultáneamente
todo el vehículo en la exhibición).
Exhibe la economía de combustible acumulada.


4–112
Cuando conduce
Monitor de economía de combustible
Indicación en la exhibición Estado de control
Con sistema i-ELOOP
Sin sistema i-ELOOP
Exhibe el estado de respuesta para ver si está
disponible la función i-stop.
Exhibe el estado de respuesta de la función i-stop
del lado del vehículo (motor, batería y
acondicionador de aire) usando íconos de colores. El
color azul indica que la función i-stop está pronta
para funcionar, y el color gris indica que la función
no está pronta.

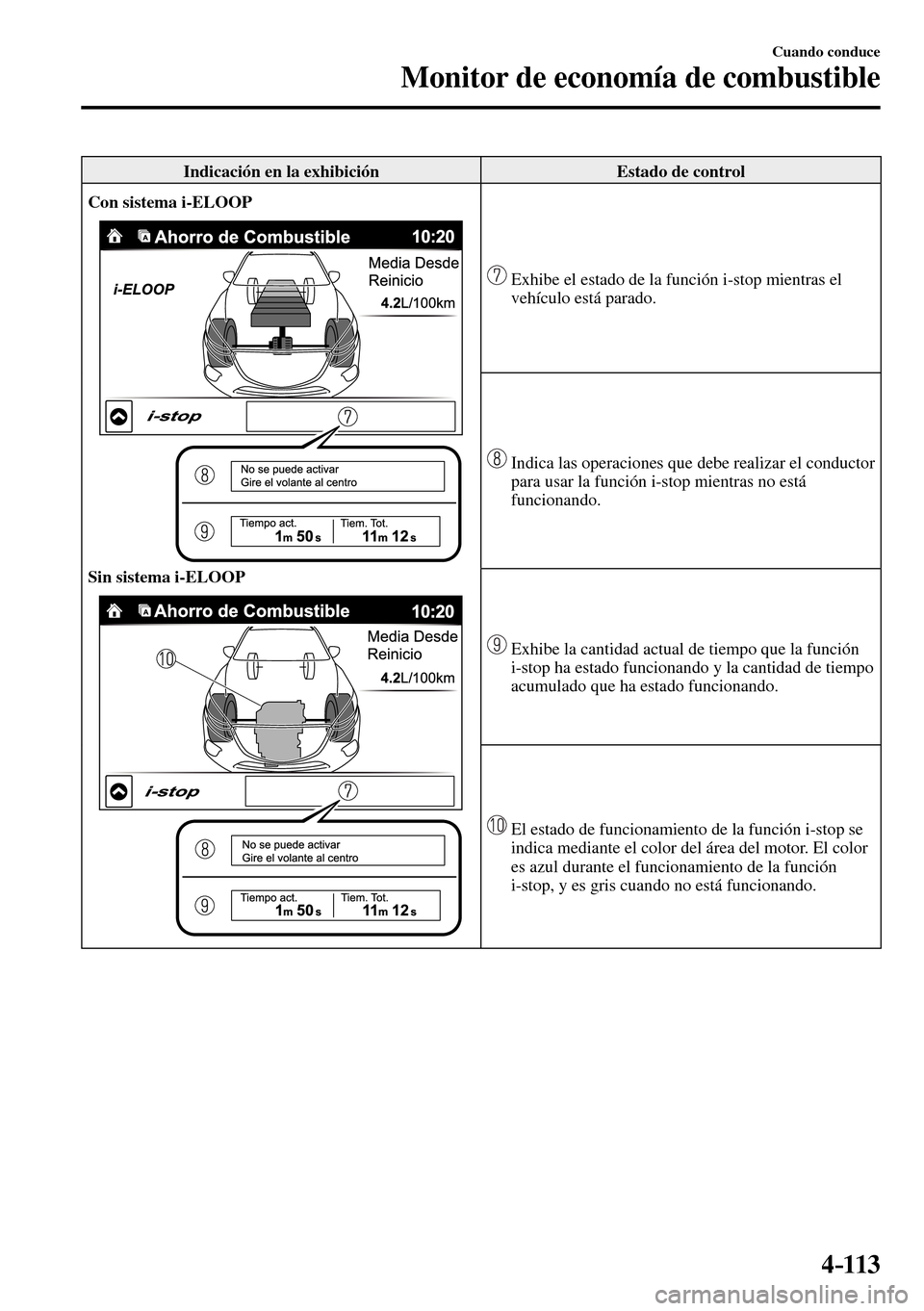

4–113
Cuando conduce
Monitor de economía de combustible
Indicación en la exhibición Estado de control
Con sistema i-ELOOP
Sin sistema i-ELOOP
Exhibe el estado de la función i-stop mientras el
vehículo está parado.
Indica las operaciones que debe realizar el conductor
para usar la función i-stop mientras no está
funcionando.
Exhibe la cantidad actual de tiempo que la función
i-stop ha estado funcionando y la cantidad de tiempo
acumulado que ha estado funcionando.
El estado de funcionamiento de la función i-stop se
indica mediante el color del área del motor. El color
es azul durante el funcionamiento de la función
i-stop, y es gris cuando no está funcionando.


4–114
Cuando conduce
Monitor de economía de combustible
Exhibición de efectividad
Se exhibe el rendimiento actual para toda la e¿ ciencia energética.
Indicación en la exhibición Estado de control
El grá¿ co de la hoja crece de acuerdo a la cantidad
de emisiones de CO 2 reducidas por efecto del
sistema. La cantidad total acumulativa de
crecimiento de la hoja se indica en términos del
número de grá¿ cos de árboles.
Exhibe la distancia de conducción total que se puede
extender usando la función i-stop.
Exhibe el porcentaje de tiempo que el vehículo ha
parado por el funcionamiento de la función i-stop en
el total de tiempo que el vehículo ha estado parado.
Exhibe la cantidad de tiempo que se ha usado la
función i-stop.
Exhibe la cantidad total de tiempo que el vehículo
ha estado parado.
Exhibición ¿ nal
S i l a e x h i b i c i ó n ¿ nal en el monitor de economía de combustible está encendida cuando el
encendido se cambia de ON a OFF, se exhibe la e¿ ciencia de energía actual (con la función
i-stop) o la información respecto a la economía de combustible (sin la función i-stop).
