2016 MAZDA MODEL 3 HATCHBACK Manual del propietario (in Spanish)

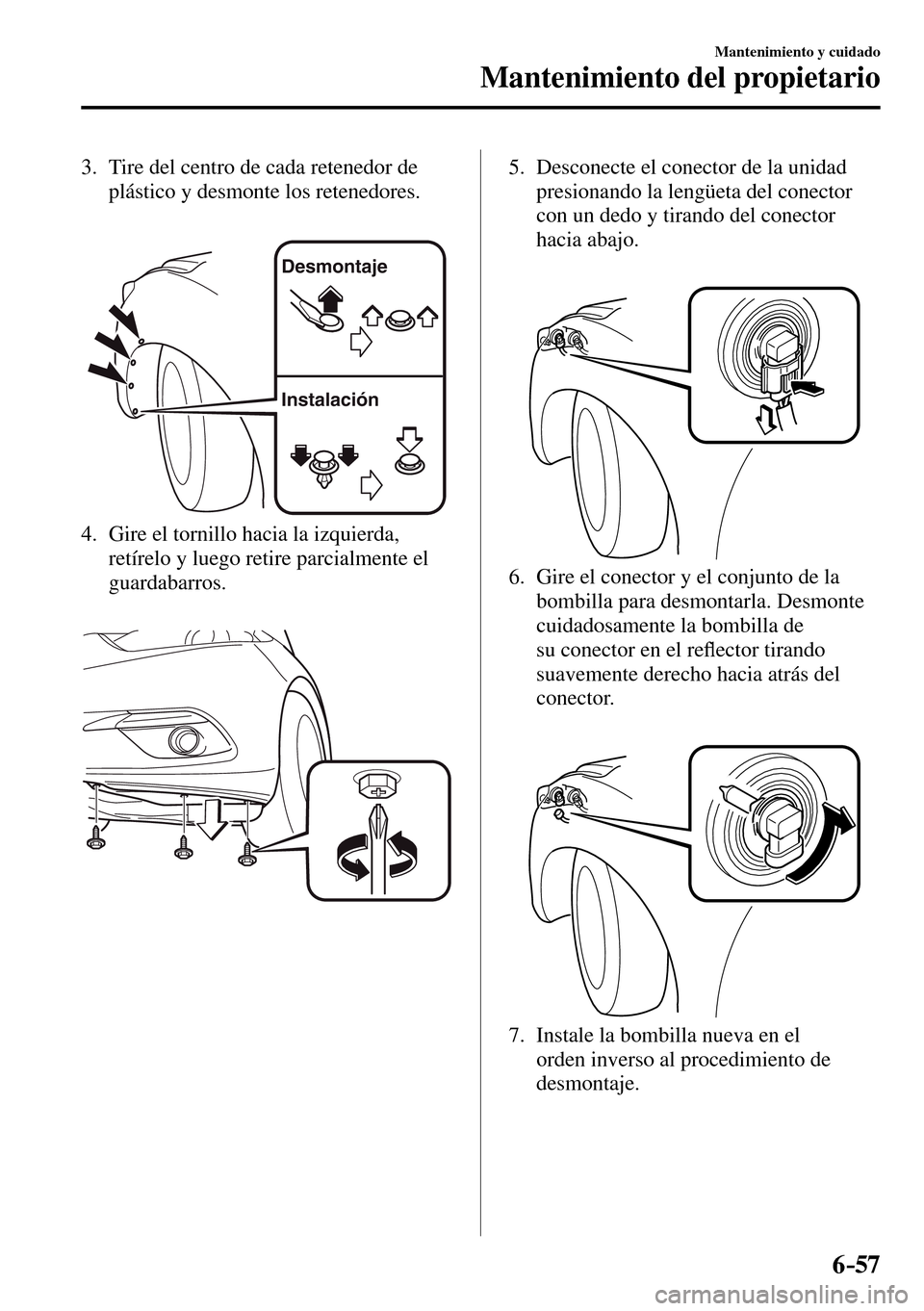

6–57
Mantenimiento y cuidado
Mantenimiento del propietario
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
6. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el reÀ ector tirando
suavemente derecho hacia atrás del
conector.
7. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.


6–58
Mantenimiento y cuidado
Mantenimiento del propietario
Bombillas de luces de carretera (Con
luces de marcha diurna)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Gire la cubierta hacia la izquierda y
desmóntela.
4. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
5. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje. Bombillas de luces de carretera (Sin
luces de marcha diurna)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Levante el capó.
3. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector
hacia abajo.
4. Gire el conector y el conjunto de la
bombilla para desmontarla. Desmonte
cuidadosamente la bombilla de
su conector en el reÀ ector tirando
suavemente derecho hacia atrás del
conector.
5. Instale la bombilla nueva en el orden
inverso al procedimiento de desmontaje.

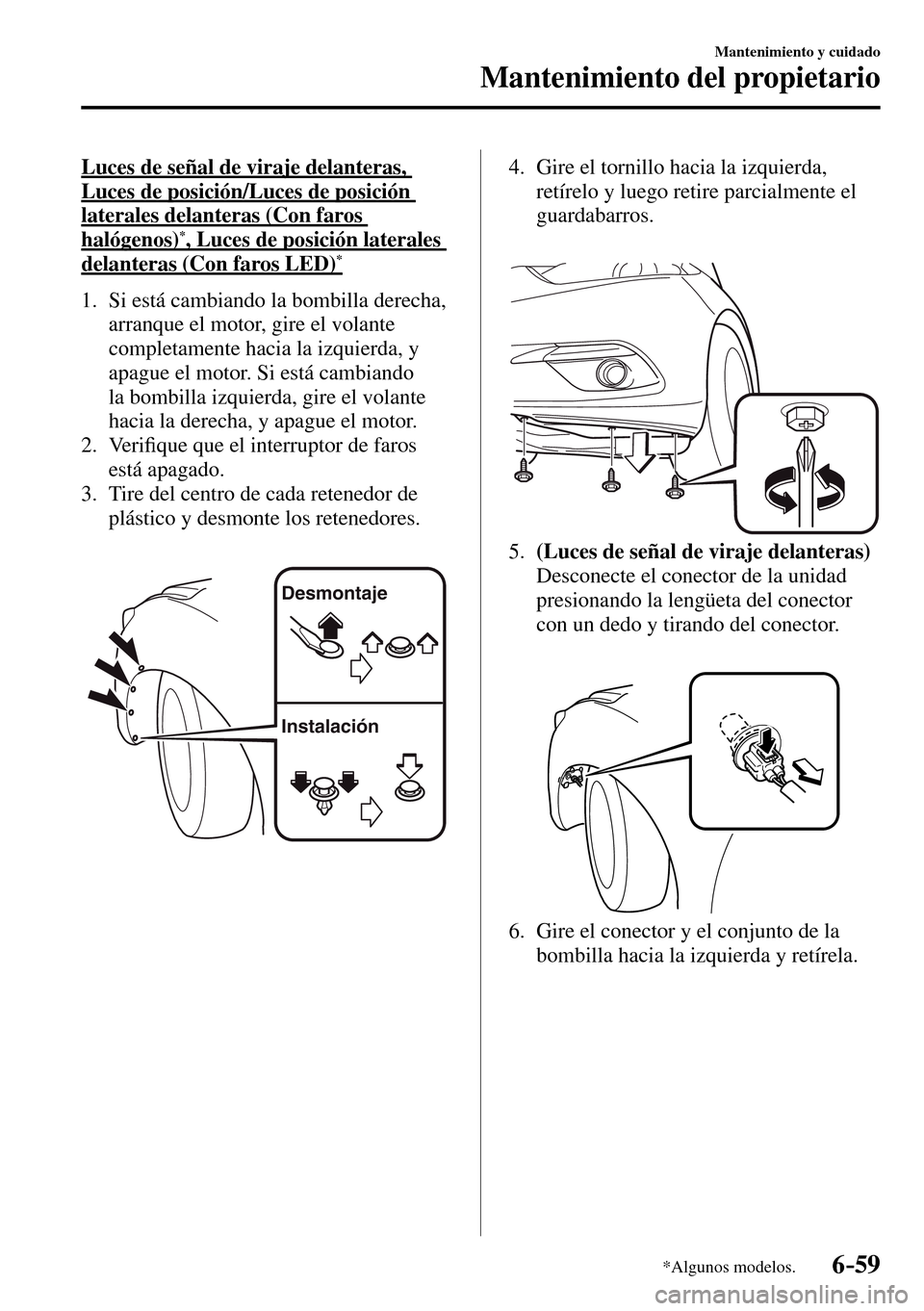

6–59
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
Luces de señal de viraje delanteras,
Luces de posición/Luces de posición
laterales delanteras (Con faros
halógenos)
* , Luces de posición laterales
delanteras (Con faros LED) *
1. Si está cambiando la bombilla derecha,
arranque el motor, gire el volante
completamente hacia la izquierda, y
apague el motor. Si está cambiando
la bombilla izquierda, gire el volante
hacia la derecha, y apague el motor.
2. Veri¿ que que el interruptor de faros
está apagado.
3. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
Desmontaje
Instalación
4. Gire el tornillo hacia la izquierda,
retírelo y luego retire parcialmente el
guardabarros.
5. (Luces de señal de viraje delanteras)
Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector.
6. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.


6–60
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
7. Desconecte la bombilla del conector.
Luces de señal de viraje delanteras
Luces de posición/Luces de posición
laterales delanteras (Con faros
halógenos), Luces de posición
laterales delanteras (Con faros LED)
8. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Faros antiniebla delanteros * , Luces de
señal de viraje laterales, Luces de freno
(Tipo LED), Luces de cola/Luces de
posición traseras (Tipo LED)
* , Luces de
cola (Lado de la tapa del maletero/Lado
de la compuerta trasera)
* , Luz de freno
de montaje alto
La bombilla LED no se puede cambiar
sola debido a que es una unidad integrada.
La bombilla LED tiene que ser cambiada
con la unidad. Le recomendamos a un
técnico autorizado Mazda cuando sea
necesario realizar el cambio.
Luces de señal de viraje traseras,
Luces de freno/Luces de cola/Luces de
posición traseras (Tipo bombilla)
*
S e d á n
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.
3. Retire el adorno trasero del maletero.
Instalación
Desmontaje
4. Tire del centro de cada retenedor de
plástico y desmonte los retenedores.

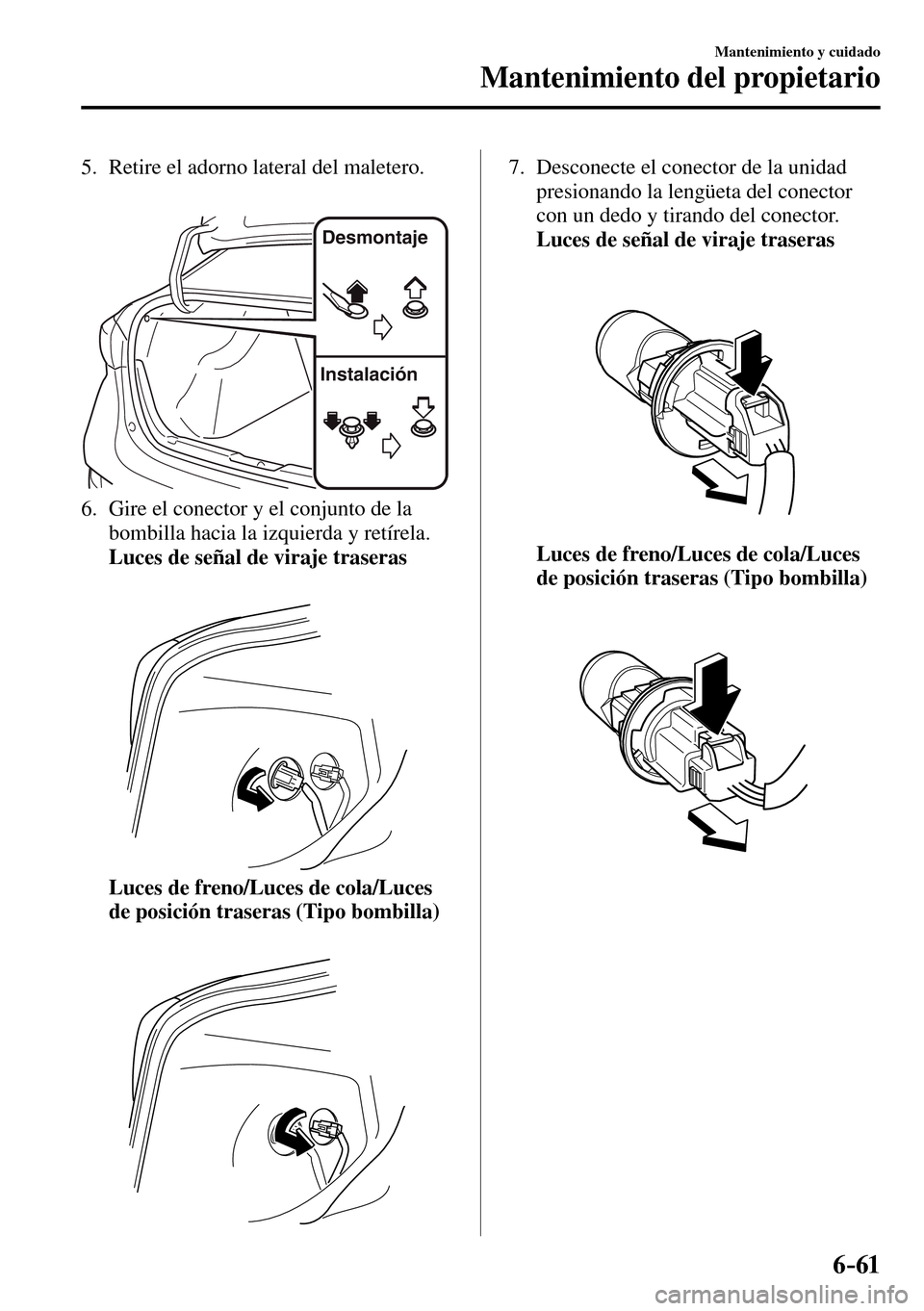

6–61
Mantenimiento y cuidado
Mantenimiento del propietario
5. Retire el adorno lateral del maletero.
Desmontaje
Instalación
6. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Luces de señal de viraje traseras
Luces de freno/Luces de cola/Luces
de posición traseras (Tipo bombilla)
7. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector.
Luces de señal de viraje traseras
Luces de freno/Luces de cola/Luces
de posición traseras (Tipo bombilla)

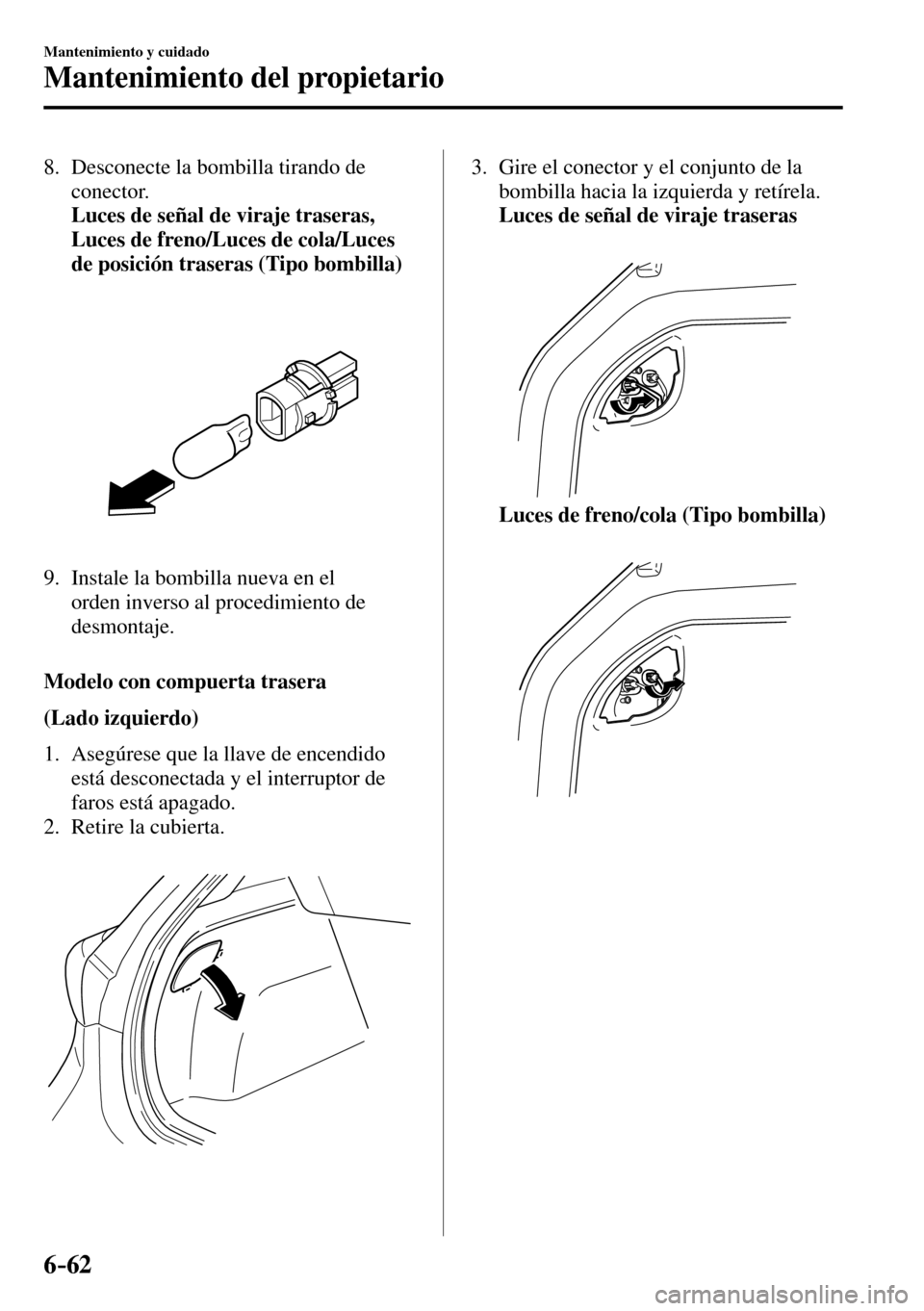

6–62
Mantenimiento y cuidado
Mantenimiento del propietario
8. Desconecte la bombilla tirando de
conector.
Luces de señal de viraje traseras,
Luces de freno/Luces de cola/Luces
de posición traseras (Tipo bombilla)
9. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
Modelo con compuerta trasera
(Lado izquierdo)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Retire la cubierta.
3. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Luces de señal de viraje traseras
Luces de freno/cola (Tipo bombilla)

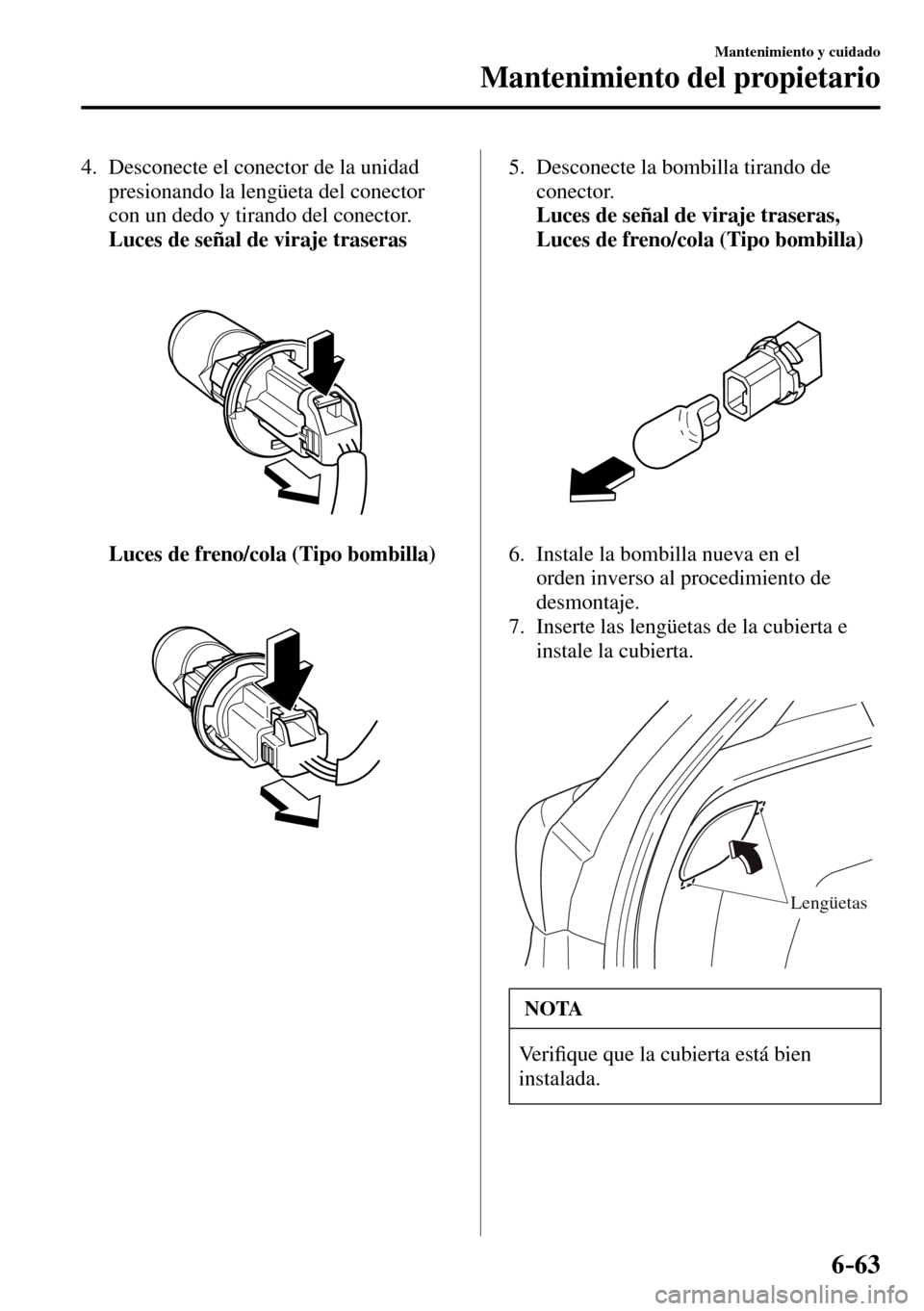

6–63
Mantenimiento y cuidado
Mantenimiento del propietario
4. Desconecte el conector de la unidad
presionando la lengüeta del conector
con un dedo y tirando del conector.
Luces de señal de viraje traseras
Luces de freno/cola (Tipo bombilla)
5. Desconecte la bombilla tirando de
conector.
Luces de señal de viraje traseras,
Luces de freno/cola (Tipo bombilla)
6. Instale la bombilla nueva en el
orden inverso al procedimiento de
desmontaje.
7. Inserte las lengüetas de la cubierta e
instale la cubierta.
Lengüetas
NOTA
Ve r i¿ que que la cubierta está bien
instalada.

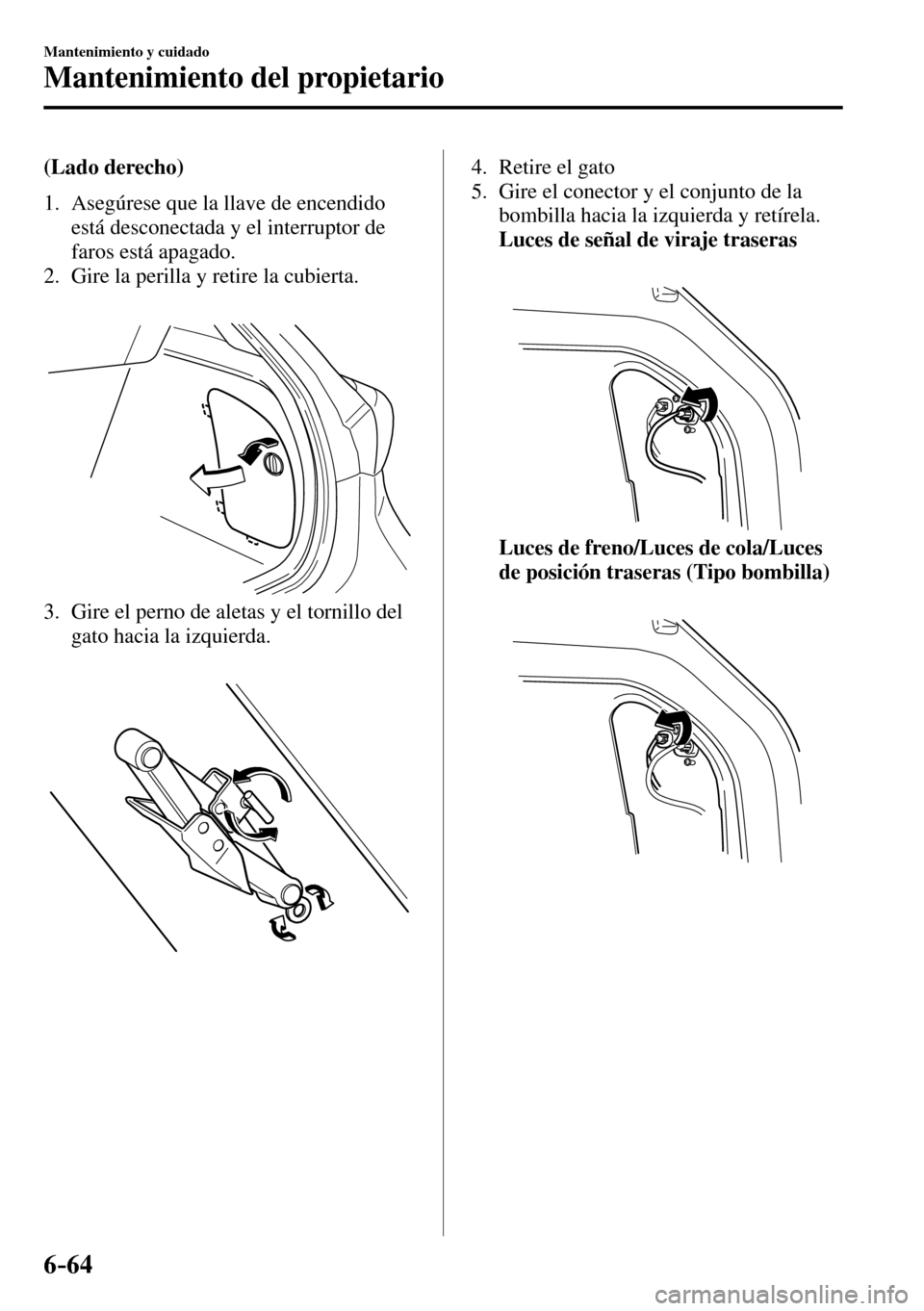

6–64
Mantenimiento y cuidado
Mantenimiento del propietario
(Lado derecho)
1. Asegúrese que la llave de encendido
está desconectada y el interruptor de
faros está apagado.
2. Gire la perilla y retire la cubierta.
3. Gire el perno de aletas y el tornillo del
gato hacia la izquierda.
4. Retire el gato
5. Gire el conector y el conjunto de la
bombilla hacia la izquierda y retírela.
Luces de señal de viraje traseras
Luces de freno/Luces de cola/Luces
de posición traseras (Tipo bombilla)
