2016 FIAT SCUDO Návod k použití a údržbě (in Czech)

29
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

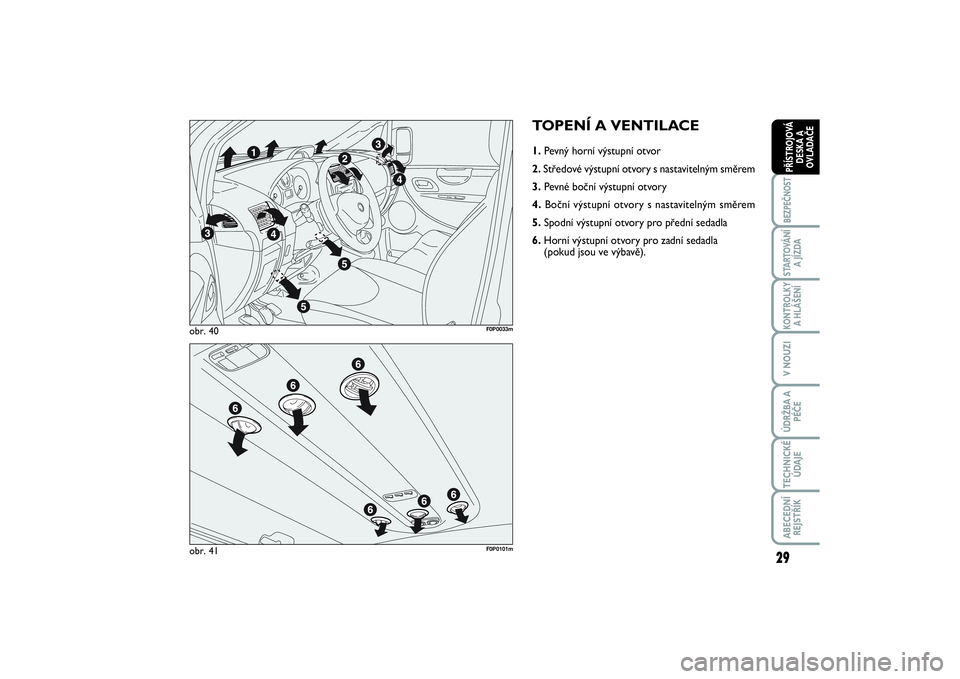

TOPENÍ A VENTILACE1.Pevný horní výstupní otvor
2.Středové výstupní otvory s nastavitelným směrem
3.Pevné boční výstupní otvory
4.Boční výstupní otvory s nastavitelným směrem
5. Spodní výstupní otvory pro přední sedadla
6.Horní výstupní otvory pro zadní sedadla
(pokud jsou ve výbavě).
obr. 40
F0P0033m
obr. 41
F0P0101m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 29

30BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
OVLÁDAČE obr. 44
Knoflík A pro distribuci vzduchuμ
pro výstup vzduchu ze středových a
bočních otvorů;
∑
pro proudění vzduchu do prostoru no-
hou a mírně chladnějšího vzduchu z
otvorů v palubní desce, při běžné tep-
lotě;
∂
pro topení při velmi nízké vnější tep-
lotě: pro proudění maximálního množ-
ství vzduchu do prostoru nohou;
∏
pro topení v prostoru nohou a součas-
né odstraňování zamlžení z čelního ok-
na;
-
pro rychlé odstranění zamlžení z čel-
ního okna.
obr. 44
F0P0036m
obr. 42
F0P0034m
obr. 43
F0P0035m
BOČNÍ A STŘEDOVÉ VÝSTUPNÍ
OTVORY obr. 42-43
Výstupní otvory jsou nastavitelné ve čty-
řech směrech vyznačených šipkami.
APevné výstupní otvory pro boční okna.
BBoční výstupní otvory s nastavitelným
směrem.
CStředové výstupní otvory s nastavitel-
ným směrem.
Výstupní otvory Anemají nastavitelný směr.
Při používání výstupních otvorů Ba Cpů-
sobte na příslušný mechanismus tak, aby
byly nastaveny požadovaným směrem.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 30

31
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Knoflík B pro zapnutí/nastavení
rychlosti ventilátoru
0= vypnutý ventilátor
1-2-3= rychlost ventilace
4 -
p= maximální rychlost
ventilátoru
Knoflík C pro nastavení teploty
vzduchu (směšování
horkého/studeného vzduchu)
Červený sektor = horký vzduch
Modrý sektor = studený vzduch
Tlačítko D pro zapnutí/vypnutí
recirkulace vzduchu
Stisknutím tlačítka se zapne recirkulace
vzduchu v interiéru vozidla.
Po zapnutí se recirkulace vypne opětov-
ným stisknutím tlačítka.RYCHLÉ VYHŘÁTÍ KABINY
Za účelem dosažení maximálního výkonu
topení postupujte následovně:
❒
otočte knoflík Cdo červeného sektoru;
❒
zapněte recirkulaci vzduchu (pokud je
vypnutá);
❒
otočte knoflík Ado polohy
∂
;
❒
otočte knoflík Bdo polohy 4
-
p
(maximální rychlost ventilátoru).
Následně nastavte ovládací prvky tak, aby
byl udržován požadovaný stav komfortu a
stiskněte tlačítko Dpro vypnutí recirku-
lace a nedocházelo k zamlžování.
UPOZORNĚNÍ Se studeným motorem je
nutno počkat několik minut, až motor se
soustava nahřeje na optimální provozní
teplotu. VENTILACE KABINY
Postup nastavení správné ventilace interi-
éru:
❒
otočte knoflík Cdo modrého sektoru;
❒
vypněte recirkulaci vzduchu (pokud je
zapnutá);
❒
otočte knoflík Ado polohy
μ;
❒
otočte knoflík Bna požadovanou rych-
lost.
VYHŘÁTÍ KABINY
Postupujte takto:
❒
otočte knoflík Cdo červeného sektoru;
❒
otočte knoflík Ado požadované polo-
hy;
❒
otočte knoflík Bna požadovanou rych-
lost.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 31

32BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
RYCHLÉ ODMLŽENÍ /
ODMRAZENÍ ČELNÍHO SKLA A
PŘEDNÍCH
POSTRANNÍCH SKEL
Postupujte takto:❒
otočte knoflík Cdo červeného
sektoru;
❒
vypněte recirkulaci vzduchu (pokud je
zapnutá);
❒
otočte knoflík Ado polohy
-
;
❒
otočte knoflík Bdo polohy 4
-
p
(maximální rychlost ventilátoru).
Po odmlžení/odmrazení skel obnovte pří-
slušnými ovládači požadovaný klimatický
komfort.Ochrana před zamlžením skel
Při silné vlhkosti a/nebo dešti a/nebo při vel-
kých teplotních rozdílech mezi vnitřkem a
vnějškem kabiny se doporučuje přijmout
následující preventivní opatření proti zaml-
žení skel:
❒
otočte knoflík Cdo červeného
sektoru;
❒
vypněte recirkulaci vzduchu stisknutím
tlačítka D(pokud je vypnutá);
❒
otočte knoflík Ado polohy
-
s moř-
ností přechodu do polohy
∏
v přípa-
dě absence zamlžování;
❒ otočte knoflík Bdo polohy 2arych-
losti.ODSTRANĚNÍ ZAMLŽENÍ/
NÁMRAZY ZE ZADNÍHO OKNA
A VNĚJŠÍCH ZPĚTNÝCH
ZRCÁTEK
(pokud je ve výbavě) obr. 45
Tato funkce se aktivuje stisknutím tlačít-
ka A; zapnutí je signalizováno rozsvícením
kontrolky v tlačítku.
Funkce je časově omezena, automaticky
bude vypnuta za 20 minut. Funkce se vy-
pne opětným stiskem tlačítka A.
UPOZORNĚNÍ Nepolepujte vyhřívací od-
pory instalované z vnitřní strany zadního
okna žádnými nálepkami. Mohly by po-
škodit.
obr. 45
F0P0037m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 32

33
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
MANUÁLNĚ ŘÍZENÁ
KLIMATIZACE
(pokud je ve výbavě)OVLÁDAČE obr. 46
Knoflík A pro distribuci vzduchu μ
pro výstup vzduchu ze středových a
bočních otvorů;
∑
pro proudění vzduchu do prostoru no-
hou a mírně chladnějšího vzduchu z
otvorů v palubní desce, při běžné tep-
lotě;
∂
pro topení při velmi nízké vnější tep-
lotě: pro proudění maximálního množ-
ství vzduchu do prostoru nohou;
∏
pro topení v prostoru nohou a sou-
časné odstraňování zamlžení z čelního
okna;
-
pro rychlé odstranění zamlžení z čel-
ního okna.
Knoflík B pro zapnutí/nastavení
rychlosti ventilátoru
0= vypnutý ventilátor
1-2-3= rychlost ventilace
4 -
p= maximální rychlost ventiláto-
ru ZAPNUTÍ RECIRKULACE
VZDUCHU obr. 44
Stiskněte tlačítko
Ω
.
Doporučujeme zapnout recirkulaci vzdu-
chu v kabině při stání v koloně nebo v tu-
nelu, aby se zabránilo přívodu znečištěné-
ho vzduchu zvenku. V každém případě ne-
nechávejte recirkulaci dlouho v provozu,
zvlášť pokud ve vozidle cestuje více osob,
aby se okna nezamžila zevnitř.UPOZORNĚNÍ Recirkulace umožňuje
rychlejší úpravu vzduchu na požadované
podmínky podle nastavení soustavy (“to-
pení” nebo “chlazení”).
V každém případě se nedoporučuje zapí-
nat recirkulaci v deštivých / chladných
dnech, protože by se zvyšovalo zamlžení
skel.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 33

34BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Knoflík C pro nastavení teploty
vzduchu (směšování
horkého/studeného vzduchu)
Červený sektor = horký vzduch
Modrý sektor = studený vzduchTlačítko E pro zapnutí/vypnutí
klimatizace
Stisknutím tlačítka (rozsvícená kontrolka
v tlačítku) se zapne klimatizace.
Opětovným stisknutím tlačítka (zhasnutá
kontrolka v tlačítku) se vypne klimatizace.obr. 46
F0P0038m
Tlačítko D pro zapnutí/vypnutí
recirkulace vzduchu
Stisknutím tlačítka se zapne recirkulace
vzduchu v interiéru vozidla.
Po zapnutí se recirkulace vypne opětov-
ným stisknutím tlačítka.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 34

35
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
VENTILACE KABINY
Postup nastavení správné ventilace interi-
éru:❒
otočte knoflík Cdo modrého sektoru;
❒
vypněte recirkulaci vzduchu stisknutím
tlačítka D;
❒
otočte knoflík Ado polohy
μ;
❒
otočte knoflík Bna požadovanou rych-
lost.KLIMATIZACE (chlazení)
Za účelem dosažení maximálního výkonu
chlazení postupujte následovně:
❒
otočte knoflík Cdo modrého sektoru;
❒
zapněte recirkulaci vzduchu stisknutím
tlačítka D;
❒
otočte knoflík Ado polohy
μ;
❒
zapněte klimatizaci stisknutím tlačítka
E; kontrolka v tlačítku Ese rozsvítí;
❒
otočte knoflík Bdo polohy 4
-
p
(maximální rychlost ventilátoru).Regulace chlazení
❒
otočte knoflík Cdoprava pro zvýšení
teploty;
❒
vypněte recirkulaci vzduchu stisknutím
tlačítka D;
❒
otočením knoflíku Bsnižte rychlost
ventilátoru.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 35

36BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

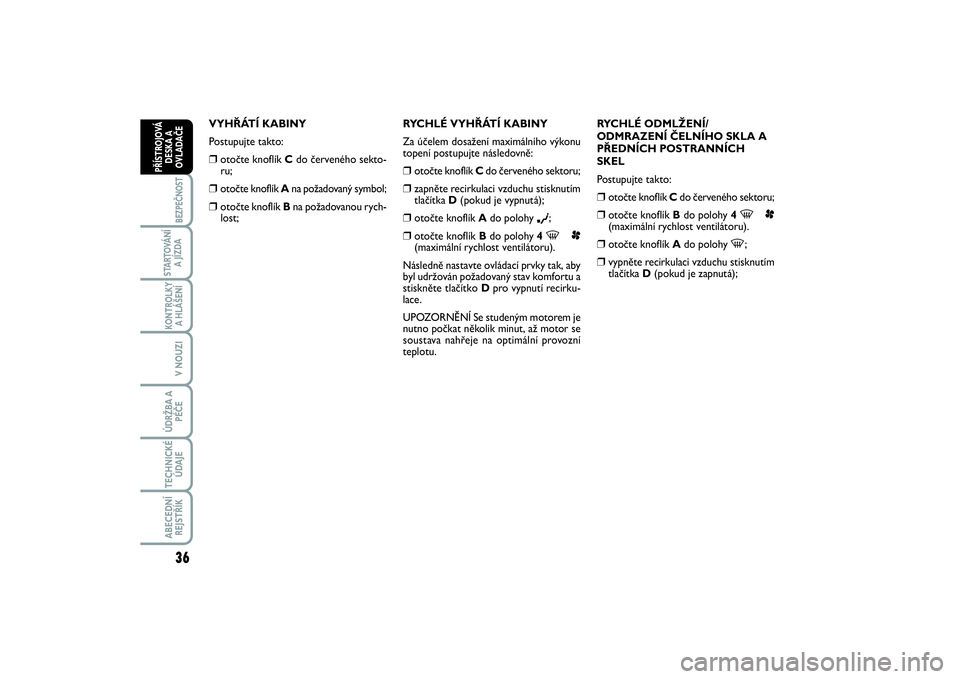

VYHŘÁTÍ KABINY
Postupujte takto:❒
otočte knoflík Cdo červeného sekto-
ru;
❒
otočte knoflík Ana požadovaný symbol;
❒
otočte knoflík Bna požadovanou rych-
lost;RYCHLÉ VYHŘÁTÍ KABINY
Za účelem dosažení maximálního výkonu
topení postupujte následovně:
❒
otočte knoflík Cdo červeného sektoru;
❒
zapněte recirkulaci vzduchu stisknutím
tlačítka D(pokud je vypnutá);
❒
otočte knoflík Ado polohy
∂
;
❒
otočte knoflík Bdo polohy 4
-
p
(maximální rychlost ventilátoru).
Následně nastavte ovládací prvky tak, aby
byl udržován požadovaný stav komfortu a
stiskněte tlačítko Dpro vypnutí recirku-
lace.
UPOZORNĚNÍ Se studeným motorem je
nutno počkat několik minut, až motor se
soustava nahřeje na optimální provozní
teplotu.RYCHLÉ ODMLŽENÍ/
ODMRAZENÍ ČELNÍHO SKLA A
PŘEDNÍCH POSTRANNÍCH
SKEL
Postupujte takto:
❒
otočte knoflík Cdo červeného sektoru;
❒
otočte knoflík Bdo polohy 4
-
p
(maximální rychlost ventilátoru).
❒
otočte knoflík Ado polohy
-
;
❒
vypněte recirkulaci vzduchu stisknutím
tlačítka D(pokud je zapnutá);
