2016 FIAT SCUDO Návod k použití a údržbě (in Czech)

61
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
F0P0333m F0P0341m
Překročení naprogramované
rychlosti
Sešlápnutí pedálu plynu za účelem pře-
kročení naprogramovaní rychlosti nemá
účinek, pokud se pedál nesešpápne silně
a nepřekoná se bod zvýšení odporu. Ome-
zovač se dočasně vyřadí z funkce a bliká
naprogramovaná rychlost.
Za účelem obnovení funkce omezovače
snižte rychlost a aktivujte hodnotu nižší
než je neprogramovaná rychlost.
Blikání údaje rychlosti
Údaj rychlosti bliká:❒
po překonání bodu zvýšení odporu pe-
dálu plynu
❒
když omezovač nemůže ovlivňovat zvy-
šování rychlosti vozidla kvůli profilu vo-
zovky nebo v prudkém kopci
❒
v případě prudké akcelerace.Vypnutí funkce
Nastavte knoflík do polohy 0nebo vy-
pněte zapalování za účelem vypnutí systé-
mu. Poslední naprogramovaná rychlost zů-
stane uložená.Funkční abnormalita
Naprogramovaná rychlost je vymazána a
potom nahrazena třemi pomlčkami.
Obraťte se na autorizovaný servis Fiat za
účelem kontroly systému.
Pro správné používání
Omezovač nemůže nikdy nahradit dodr-
žování rychlostních limitů, ani pozornost
a zodpovědnost řidiče. Věnujte pozornost
profilu vozovky a prudkým akceleracím.
Aby nebyla omezována funkce mechanis-
mu pedálů:
– zkontrolujte správnou polohu kobereč-
ku,
– na koberečky nic nepokládejte.
F0P0345m F0P0339m
F0P0342m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 61

62BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

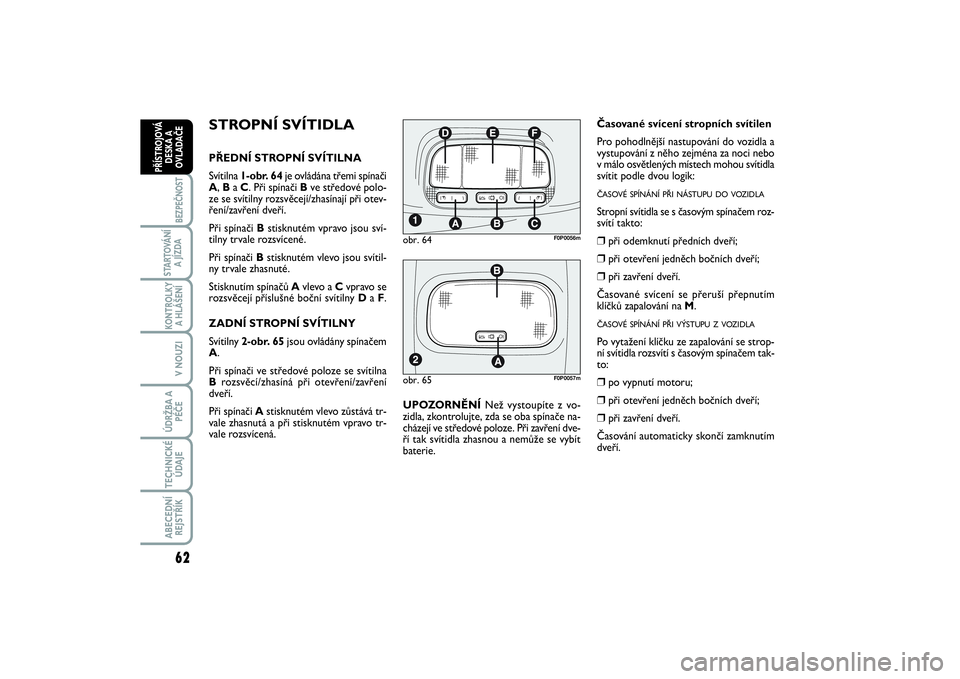

STROPNÍ SVÍTIDLAPŘEDNÍ STROPNÍ SVÍTILNA
Svítilna 1-obr. 64je ovládána třemi spínači
A, Ba C. Při spínači Bve středové polo-
ze se svítilny rozsvěcejí/zhasínají při otev-
ření/zavření dveří.
Při spínači Bstisknutém vpravo jsou sví-
tilny trvale rozsvícené.
Při spínači Bstisknutém vlevo jsou svítil-
ny trvale zhasnuté.
Stisknutím spínačů Avlevo a Cvpravo se
rozsvěcejí příslušné boční svítilny Da F.
ZADNÍ STROPNÍ SVÍTILNY
Svítilny 2-obr. 65jsou ovládány spínačem
A.
Při spínači ve středové poloze se svítilna
Brozsvěcí/zhasíná při otevření/zavření
dveří.
Při spínači Astisknutém vlevo zůstává tr-
vale zhasnutá a při stisknutém vpravo tr-
vale rozsvícená.UPOZORNĚNÍ Než vystoupíte z vo-
zidla, zkontrolujte, zda se oba spínače na-
cházejí ve středové poloze. Při zavření dve-
ří tak svítidla zhasnou a nemůže se vybít
baterie.
obr. 65
F0P0057m
Časované svícení stropních svítilen
Pro pohodlnější nastupování do vozidla a
vystupování z něho zejména za noci nebo
v málo osvětlených místech mohou svítidla
svítit podle dvou logik:ČASOVÉ SPÍNÁNÍ PŘI NÁSTUPU DO VOZIDLAStropní svítidla se s časovým spínačem roz-
svítí takto:❒
při odemknutí předních dveří;
❒
při otevření jedněch bočních dveří;
❒
při zavření dveří.
Časované svícení se přeruší přepnutím
klíčků zapalování na M.
ČASOVÉ SPÍNÁNÍ PŘI VÝSTUPU Z VOZIDLAPo vytažení klíčku ze zapalování se strop-
ní svítidla rozsvítí s časovým spínačem tak-
to:❒
po vypnutí motoru;
❒
při otevření jedněch bočních dveří;
❒
při zavření dveří.
Časování automaticky skončí zamknutím
dveří.
obr. 64
F0P0056m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 62

63
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 66
F0P0287m
OVLÁDAČEVÝSTRAŽNÁ SVĚTLA obr. 36
Zapnou se stiskem spínače Abez ohledu
na polohu klíčku v zapalování.
Při zapnutém zařízení spínač bliká a sou-
časně se ve sdruženém přístroji rozsvítí
kontrolky
Î
a ¥.
VYPNUTÍ SYSTÉMU ESC
(pokud je ve výbavě)
Stisknutím tlačítka obr. 67na středovém
panelu palubní desky se vypne sysém ESC.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Systém se opět zapne:
❒
automaticky nad 50 km/h;
❒
manuálně opětovným stisknutím tlačít-
ka.
Zásah systému ESC je signalizován bliká-
ním kontrolky v tlačítku.
Další informace viz část “Systém ESC” v
této kapitole.
obr. 67
F0P0706m
Pro zhasnutí znovu stiskněte spínač.
Používání výstražných světel je uprave-
no Pravidly silničního provozu, které pla-
tí v zemi, v níž se právě nacházíte. Do-
držujte předpisy platné v dané zemi.
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 63

64BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
VYHŘÍVÁNÍ ZADNÍHO OKNA
(pokud je ve výbavě)
Zapne se stisknutím tlačítka obr. 68.
Vyhřívání zadního okna je řízeno časovým
spínačem, který je automaticky vypne po
cca 20 minutách.ZAMYKÁNÍ DVEŘÍ
Všechny dveře se v libovolné poloze klí-
če ve spínací skříňce zamknou stisknutím
tlačítka obr. 69na středovém panelu.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
Dveře se odemknou opětovným stisknu-
tím tlačítka.ZAPNUTÍ DĚTSKÝCH POJISTEK
(pokud jsou ve výbavě)
Stisknutím tlačítka obr. 70, umístěného na
středovém panelu, se v libovolné poloze
klíče ve spínací skříňce zapnou dětské po-
jistky.
Takto nelze otvírat boční posuvné dveře
zevnitř, ale pouze zvenku.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
Systém se vypne opětovným stisknutím
tlačítka.obr. 68
F0P0058m
obr. 69
F0P0059m
obr. 70
F0P0060m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 64

65
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
VYPNUTÍ PROSTOROVÉ
OCHRANY ALARMU
(je-li součástí výbavy vozidla)
Stisknutím tlačítka obr. 73na středovém
panelu palubní desky se vypne prostoro-
vá ochrana alarmu.
Zachová se pouze obvodová ochrana.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Další informace viz část “Alarm” v této ka-
pitole.
obr. 72
F0P0063m
VYPNUTÍ PARKOVACÍHO
ASISTENTA (pokud je ve výbavě)
Stisknutím tlačítka obr. 72na středovém
panelu palubní desky se vypne parkovací
asistent.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Reaktivují se opětovným stisknutím toho-
to tlačítka.
UPOZORNĚNÍStav parkovacího asi-
stenta (zapnutý nebo vypnutý) je do systé-
mu uložen při vypnutí motoru.
obr. 73
F0P0062m
ZAMYKÁNÍ BOČNÍCH
POSUVNÝCH A ZADNÍCH
DVEŘÍ (pokud jsou ve výbavě)
Boční posuvné a zadní dveře se v libovol-
né poloze klíče ve spínací skříňce součas-
ně zamknou stisknutím tlačítka obr. 71.
Zapnutím se rozsvítí kontrolka v tomto
tlačítku.
Dveře se odemknou opětovným stisknu-
tím tlačítka.obr. 71
F0P0061m
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 65

66BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Jestliže po nárazu nedochází k úniku pali-
va a vozidlo je schopné pokračování v jíz-
dě, postupujte následovně: ❒
otočte klíč do polohy S;
❒
vytáhněte klíč ze spínací skříňky; potom
jej znovu zasuňte do spínací skříňky a
normálně nastartuje motor.
ODPOJOVAČ PALIVAJedná se o bezpečnostní odpojovač řízený
řídicí jednotkou airbagů, zasahující při sil-
ném nárazu (libovolného směru), a odpo-
jující přívod paliva, v důsledku čehož zhas-
ne motor.
Specifické hlášení na multifunkčním konfi-
gurovatelném displeji informuje řidiče o
provedeném zásahu.
Jestliže po nárazu ucítíte zá-
pach paliva nebo zjistíte únik
paliva z palivové soustavy, neuváděj-
te odpojovač zpět do funkce, proto-
že hrozí nebezpečí požáru.
POZOR!
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 66

67
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
obr. 75
F0P0066m
obr. 74
F0P0065m
obr. 76/a
F0P0067m
VNITŘNÍ VÝBAVASCHRÁNKA V PALUBNÍ DESCE
obr. 74-75
Schránka se otvírá působením na rukojeť
A-obr. 74.
Ve víku jsou prohlubně pro uložení po-
hárků s nápoji při stojícím voze; dále je zde
i držák pera.
Schránka je vybavena zámkem. Zámek se
ovládá klíčem pro spínací skříňku.
ÚLOŽNÉ A ODKLÁDACÍ
PROSTORY
Nad slunečními clonami se nacházejí pro-
story určené k nejsnadnějšímu možnému
odkládání lehkých předmětů (např. dokla-
dů, autoatlasu, atd.).
Boční odkládací schránky mohou být dle
výbavy opatřeny víkem A-obr. 76/a.
UPOZORNĚNÍ Odkládací prostor je na-
vržen k nesení hmotnosti do 3 kg (každý),
a proto jej nepoužívejte k uložení těžších
předmětů, ani jej nepoužívejte jako přidr-
žovací madlo.
K přidržování používejte postranní madla.
obr. 76/b
F0P0346m
PROSTOR NA LÍSTKY
K dispozici v závislosti na vybyvení vozidla. Středový prostor lze doplnit “vnitřním tu-
nelem” umožňujícím přepravu dlouhých
lehkých předmětů (elektroinstalační lišty,
plastové trubky, apod.): vyhledejte auto-
rizovaný servis Fiat
020-082 SCUDO LUM CZ_018-080 ScudoG9 IT 05/12/13 11.19 Pagina 67

68BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
PROSTORY V PŘEDNÍCH
DVEŘÍCH
Na dveřích jsou umístěny kapsy na před-
měty a dokumenty obr. 79.
ÚLOŽNÝ PROSTOR V PALUBNÍ
DESCE
Před sedadlem spolujezdce se v palubní
desce nachází úložný prostor A-obr. 80.
DRŽÁK NÁPOJOVÝCH
POHÁRKŮ
Na obou koncích palubní desky se nachá-
zejí vysouvací držáky A-obr. 81. Před
použitím zatlačte na víka, jak je uvedeno
na obrázku.
obr. 77
F0P0068m
obr. 78
F0P0069m
obr. 80
F0P0072m
obr. 79
F0P0070m
ODKLÁDACÍ PLOCHA S
PROHLUBNĚMI PRO NÁPOJOVÉ
POHÁRKY A S DRŽÁKEM
DOKUMENTŮ (pokud je ve
výbavě)
Zatažením za poutko A-obr. 77ve smě-
ru vyznačeném šipkou je možno z opěra-
dla středového předního sedadla odklopit
odkládací plochu A-obr. 78s prohlubně-
mi pro nápojové pohárky Ba s držákem
dokumentů C.
obr. 81
F0P0073m
