2016 FIAT SCUDO Návod k použití a údržbě (in Czech)

85
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
SIGNALIZACE ZÁVAD
Závada ABS
Je signalizována svícením kontrolky na
>
přístrojové desce spolu s hlášením na mul-
tifunkčním displeji (pokud je ve výbavě),
viz kapitola “Kontrolky a hlášení”.
Brzdová soustava zůstává nadále funkční
ale bez výkonů, které poskytuje ABS. Po-
kračujte v jízdě s nejvyšší opatrností do
nejbližšího autorizovaného servisu Fiat a
nechejte soustavu zkontrolovat.BRAKE ASSIST
(asistence při prudkém brzdění,
systém integrovaný v ESC)
(pokud je ve výbavě)
Tento nevypínatelný systém rozpoznává
náhlé brzdění (na základě rychlosti pohy-
bu pedálu brzdy) a zajišťuje rychlejší ná-
běh brzdné síly, čímž umožňuje rychlejší
a účinnější zásah brzd.
Brake Assist se u vozů vybavených systé-
mem ESC vyřadí z činnosti při poruše
systému ESC (což je signalizováno rozsví-
cením kontrolky
™
).
Jakmile podle pulzování pe-
dálu ucítíte zásah ABS, ne-
povolte tlak na pedál, naopak jej bez
obav držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na stavu
silničního povrchu.
POZOR!
Závada EBD
Je signalizována svícením kontrolek,
>x
a STOP na přístrojové desce spolu s hláše-
ním na multifunkčním displeji (pokud je ve
výbavě), viz kapitola “Kontrolky a hlášení”.
V takovém případě nebrzděte prudce,
protože by se mohla předčasně zabloko-
vat zadní kola a vozidlo by se mohlo vy-
chýlit ze směru. Pokračujte v jízdě s nej-
vyšší opatrností do nejbližšího autorizo-
vaného servisu Fiat a nechejte soustavu
zkontrolovat.
Je signalizována svícením
kontrolky
x
na přístrojové
desce spolu s hlášením na multi-
funkčním displeji (pokud je ve výba-
vě). Zastavte bez prodlení vozidlo a
kontaktujte nejbližší autorizovaný ser-
vis Fiat . Případným únikem kapaliny
z hydraulické soustavy se naruší fun-
gování brzdové soustavy tradičního ty-
pu i systému proti zablokování kol.
POZOR!
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 85

86BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

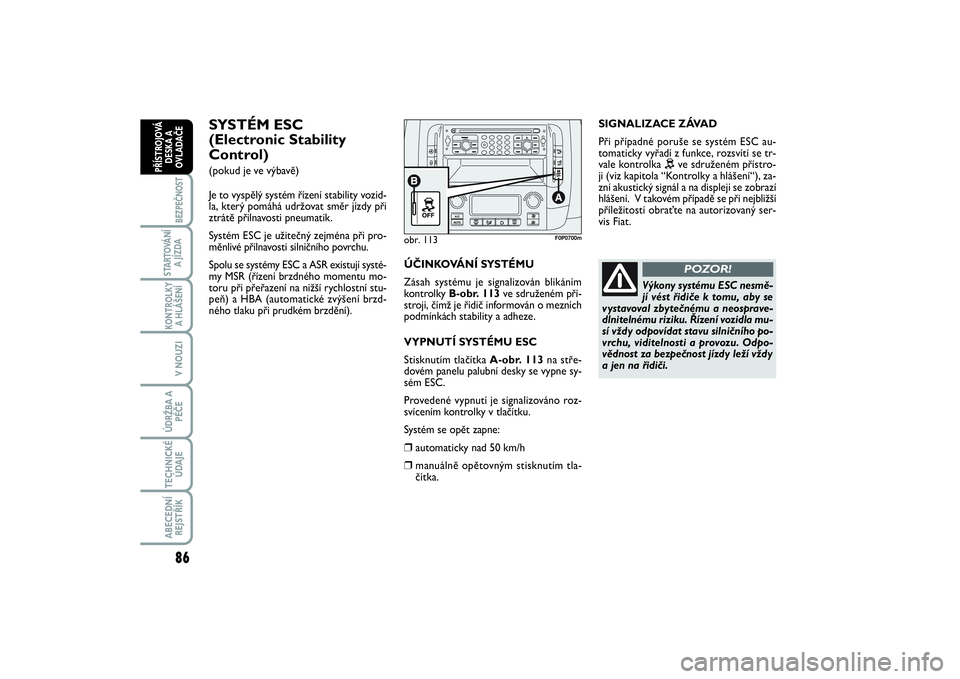

obr. 113
F0P0700m
SYSTÉM ESC
(Electronic Stability
Control) (pokud je ve výbavě)
Je to vyspělý systém řízení stability vozid-
la, který pomáhá udržovat směr jízdy při
ztrátě přilnavosti pneumatik.
Systém ESC je užitečný zejména při pro-
měnlivé přilnavosti silničního povrchu.
Spolu se systémy ESC a ASR existují systé-
my MSR (řízení brzdného momentu mo-
toru při přeřazení na nižší rychlostní stu-
peň) a HBA (automatické zvýšení brzd-
ného tlaku při prudkém brzdění).ÚČINKOVÁNÍ SYSTÉMU
Zásah systému je signalizován blikáním
kontrolky B-obr. 113ve sdruženém pří-
stroji, čímž je řidič informován o mezních
podmínkách stability a adheze.
VYPNUTÍ SYSTÉMU ESC
Stisknutím tlačítka A-obr. 113na stře-
dovém panelu palubní desky se vypne sy-
sém ESC.
Provedené vypnutí je signalizováno roz-
svícením kontrolky v tlačítku.
Systém se opět zapne:
❒
automaticky nad 50 km/h
❒
manuálně opětovným stisknutím tla-
čítka.
Výkony systému ESC nesmě-
jí vést řidiče k tomu, aby se
vystavoval zbytečnému a neosprave-
dlnitelnému riziku. Řízení vozidla mu-
sí vždy odpovídat stavu silničního po-
vrchu, viditelnosti a provozu. Odpo-
vědnost za bezpečnost jízdy leží vždy
a jen na řidiči.
POZOR!
SIGNALIZACE ZÁVAD
Při případné poruše se systém ESC au-
tomaticky vyřadí z funkce, rozsvítí se tr-
vale kontrolka ve sdruženém přístro-
ji (viz kapitola “Kontrolky a hlášení“), za-
zní akustický signál a na displeji se zobrazí
hlášení. V takovém případě se při nejbližší
příležitosti obraťte na autorizovaný ser-
vis Fiat.
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 86

87
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Pro správné fungování systé-
mů ESC a ASR je nezbytné,
aby pneumatiky byly stejné značky
a stejného typu na všech kolech, byly
v perfektním stavu; tzn. že musejí
být předepsaného typu, značky a roz-
měru.
POZOR!
SOUSTAVA ASR
(Antislip Regulator)
Systém sleduje trakci (tažnou sílu) vozid-
la a automaticky zasahuje, jakmile dojde
k proklouznutí jednoho nebo obou hna-
cích kol.
Podle typu prokluzu aktivuje systém
jedno ze dvou ovládání:❒
při prokluzu obou hnacích kol, ASR
zaúčinkuje snížením výkonu přenáše-
ného motorem;
❒
při prokluzu jednoho hnacího kola
zaúčinkuje samočinným zabrzděním
prokluzujícího kola. Soustava ASR je užitečná především za
následujících stavů:
❒
proklouznutí vnitřního kola v zatáčce
účinkem dynamického kolísání zátěže
nebo nadměrné akcelerace;
❒
nadměrný výkon přenášený na kola i z
hlediska stavu silničního povrchu;
❒
akcelerace na nesoudržném, zasněže-
ném nebo zledovatělém povrchu;
❒
ztráty přilnavosti na mokrém povrchu
(aquaplaning).Zapnutí/vypnutí systému
ASR se zapne samočinně při každém na-
startování motoru.
Současně s vypnutím systému ESC se au-
tomaticky vypne i ASR.
Za jízdy je možné ASR vypnout a násled-
ně zapnout stisknutím spínače Ana pa-
lubní desce obr. 113.
Vypnutí je signalizováno rozsvícením kon-
trolky B-obr. 113ve spínači a současným
zobrazením hlášení na multifunkčním dis-
pleji, pokud je ve výbavě.
Za jízdy vypnutý ASR se automaticky za-
pne při následujícím startování.
Při jízdě na zasněženém podkladu se sně-
hovými řetězy je výhodnější soustavu ASR
odpojit. Protože prokluzováním hnacích
kol při rozjezdu naopak dostáváme lepší
náhon.
obr. 113/a
F0P0701m
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 87

88BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
Systém MSR (regulace kroutícího
momentu motoru)
Je nedílnou součástí systému ASR, zasa-
huje při prudkém přeřazení dolů tak, že
dodá větší moment motoru a tím zabrání
nadměrnému unášení zadních kol, jímž by
zejména na povrchu se sníženou adhezí
mohlo vozidlo ztratit stabilitu.
Výkony systému nesmějí vést
řidiče k tomu, aby se vysta-
voval zbytečnému a neospravedlni-
telnému riziku. Řízení vozidla musí
vždy odpovídat stavu silničního povr-
chu, viditelnosti a provozu. Odpo-
vědnost za bezpečnost jízdy leží vždy
a jen na řidiči.
POZOR!
Pro správné fungování soustavy ASR je
zcela nezbytné používat na všech kolech
pneumatiky stejné značky a typu. Pneu-
matiky musejí být v dokonalém stavu a
především musejí odpovídat předepsané-
mu typu, značce a rozměrům.
SIGNALIZACE ZÁVAD
Při případné poruše se systém ASR auto-
maticky vypne, rozsvítí se trvale kontrol-
ka ve sdruženém přístroji (viz kapitola
“Kontrolky a hlášení“). V tomto případě
se při nejbližší příležitosti obraťte na au-
torizovaný servis Fiat.
GRIP CONTROLTento systém umožňuje zvýšit ovladatel-
nost vozidla při nízké přilnavosti jízdního
povrchu (např. na sněhu, blátě, písku).
Na pedál akcelerace je pak nutno vyvíjet
dostatečný tlak, aby se motor dostal do vý-
konu, kdy lze optimálně ovládat jednotli-
vé parametry.
Vozidlo je vyprojektováno pro jízdu hlavně
po asfaltovaných vozovkách, nicméně pří-
ležitostně jím lze jet i po hůře průjezdných
cestách.
Pokud je vozidlo velmi zatíženo, není po-
volena terénní jízda jako:❒
jezdit po terénech, kde by mohl po-
škodit spodek karosérie nebo na nichž
se vyskytují zejména kameny či jiné
překážky, jimiž by se mohly urazit ně-
které díly, jako je palivové potrubí, chla-
dič paliva, atd.;
❒
jezdit po prudkých terénech se sníže-
nou přilnavostí;
❒
přejíždět přes vodní toky.
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 88

89
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
SYSTÉM EOBDSystém EOBD (European On Board Dia-
gnosis) průběžně diagnostikuje kompo-
nenty vozidla, jež mají vliv na emise.
Systém kromě toho signalizuje rozsvíce-
ním
U
kontrolky ve sdruženém přístroji
(viz kapitola „Kontrolky a hlášení“) stav
opotřebení těchto komponentů.
Cíle soustavy EOBD:
❒
dohlížet na účinnost zařízení;
❒
signalizovat zvýšení emisí selháváním vo-
zidla;
❒
signalizovat, že je nutno vyměnit vad-
né komponenty.Součástí soustavy je i diagnostická zásuv-
ka, do které lze připojit příslušné dia-
gnostické přístroje, jež umožňují načíst
jednak chybové kódy uložené v paměti ří-
dicí jednotky, jednak řadu diagnostických
a provozních parametrů motoru. Tyto
kontroly mohou provést i orgány pově-
řené kontrolou dopravního provozu.
UPOZORNĚNÍ Po odstranění závady ma-
jí autorizované servisy Fiat za povinnost
provést test na zkušební stolici a v přípa-
dě potřeby i zkušební jízdy, které si mo-
hou vyžádat ujetí i většího počtu kilo-
metrů.Jestliže se po otočení klíče ve
spínací skříňce do polohy M
kontrolkaUnerozsvítí, nebo
se rozsvítí trvale, či bliká bě-
hem jízdy, je nutno vyhledat co nej-
rychleji autorizovaný servis Fiat . Funkč-
nost kontrolkyUmohou příslušným
přístrojem zkontrolovat i příslušníci do-
pravní policie. V každém případě po-
stupujte podle platných předpisů v da-
né zemi.
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 89

90BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
SYSTÉM iTPMS(u příslušné verze vozidla)
POPIS
Vozidlo lze vybavit systémem pro sledo-
vání tlaku v pneumatikách T.P.M.S. (Tyre
Pressure Monitoring System), který sní-
mači otáček kol monitoruje tlak v pneu-
matikách.
Tento systém tvoří vysokofrekvenční vy-
sílač nainstalovaný na každém kole (na ráf-
ku z vnitřní strany pneumatiky), který po-
sílá řídicí jednotce informace o tlaku v kaž-
dé pneumatice.
Systém upozorňuje řidiče na případnou
prázdnou pneumatiku/pneumatiky rozsví-
cením kontrolky
n
a upozorněním na
displeji.
Pokud je prázdná jen jedna pneumatika,
systém by měl ukázat i, o kterou se přes-
ně jedná, nicméně se doporučuje překon-
trolovat pak tlak ve všech čtyřech pneu-
matikách.
POZOR!
Jestliže systém signalizuje po-
kles tlaku v určité pneumati-
ce, doporučuje se překontrolovat tlak
ve všech čtyřech pneumatikách.
POZOR
iTPMS nezbavuje řidiče po-
vinnosti kontrolovat tlak v
pneumatikách jednou za měsíc: nelze
jej považovat za systém nahrazující
údržbu či zajišťující bezpečnost .
POZOR
Tlak je nutno kontrolovat ,
když jsou pneumatiky stude-
né. Jestliže z nějakého důvodu kontro-
lujte tlak v zahřátých pneumatikách,
neupouštějte je, ani když je hodnota
tlaku vyšší, než je předepsáno, nýbrž
tlak překontrolujte po vychladnutí
pneumatik.
POZOR
Systém iTPMS nesignalizuje
náhlý únik tlaku z pneumatik
(např. při roztržení některé z pneu-
matik). Pokud se tak stane, zastavte
vozidlo opatrným zabrzděním bez
prudkého rejdu.
POZOR
Systém pouze upozorní na
nízký tlak v pneumatikách:
není schopen je dohustit .
POZOR
Nedostatečným tlakem v
pneumatikách se zvyšuje spo-
třeba paliva, snižuje se životnost vzor-
ku a případně se ovlivní i bezpečnost
jízdy s vozidlem.
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 90

91
BEZPEČNOSTSTARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE

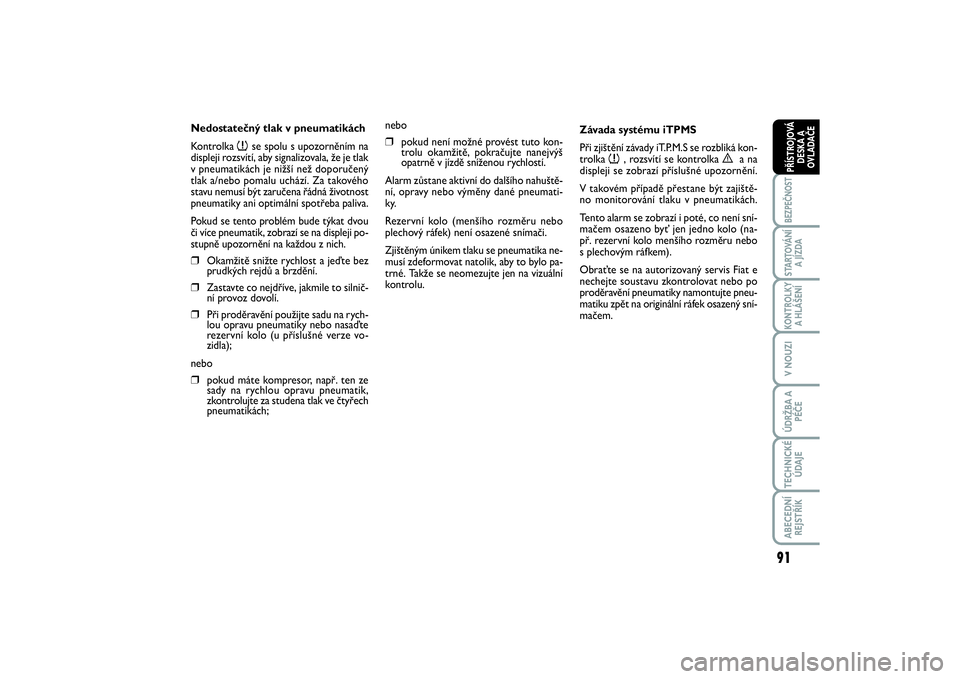

Nedostatečný tlak v pneumatikách
Kontrolka
n
se spolu s upozorněním na
displeji rozsvítí, aby signalizovala, že je tlak
v pneumatikách je nižší než doporučený
tlak a/nebo pomalu uchází. Za takového
stavu nemusí být zaručena řádná životnost
pneumatiky ani optimální spotřeba paliva.
Pokud se tento problém bude týkat dvou
či více pneumatik, zobrazí se na displeji po-
stupně upozornění na každou z nich.
❒
Okamžitě snižte rychlost a jeďte bez
prudkých rejdů a brzdění.
❒
Zastavte co nejdříve, jakmile to silnič-
ní provoz dovolí.
❒
Při proděravění použijte sadu na rych-
lou opravu pneumatiky nebo nasaďte
rezervní kolo (u příslušné verze vo-
zidla);
nebo
❒
pokud máte kompresor, např. ten ze
sady na rychlou opravu pneumatik,
zkontrolujte za studena tlak ve čtyřech
pneumatikách;nebo
❒
pokud není možné provést tuto kon-
trolu okamžitě, pokračujte nanejvýš
opatrně v jízdě sníženou rychlostí.
Alarm zůstane aktivní do dalšího nahuště-
ní, opravy nebo výměny dané pneumati-
ky.
Rezervní kolo (menšího rozměru nebo
plechový ráfek) není osazené snímači.
Zjištěným únikem tlaku se pneumatika ne-
musí zdeformovat natolik, aby to bylo pa-
trné. Takže se neomezujte jen na vizuální
kontrolu.Závada systému iTPMS
Při zjištění závady iT.P.M.S se rozbliká kon-
trolka
n
, rozsvítí se kontrolka
è
a na
displeji se zobrazí příslušné upozornění.
V takovém případě přestane být zajiště-
no monitorování tlaku v pneumatikách.
Tento alarm se zobrazí i poté, co není sní-
mačem osazeno byť jen jedno kolo (na-
př. rezervní kolo menšího rozměru nebo
s plechovým ráfkem).
Obraťte se na autorizovaný servis Fiat e
nechejte soustavu zkontrolovat nebo po
proděravění pneumatiky namontujte pneu-
matiku zpět na originální ráfek osazený sní-
mačem.
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 91

92BEZPEČNOST
STARTOVÁNÍ
A JÍZDAKONTROLKY
A HLÁŠENÍV NOUZIÚDRŽBA A
PÉČETECHNICKÉ
ÚDAJEABECEDNÍ
REJSTŘÍKPŘÍSTROJOVÁ
DESKA A
OVLADAČE
PARKOVACÍ SENZORY
(jsou-li součástí výbavy
vozidla)Jsou nainstalované v zadním nárazníku vo-
zidla obr. 114, při parkování upozorňují
přerušovanou zvukovou výstrahou řidiče
na překážky za vozidlem.
Parkovací asistent se vypne stisknutím
tlačítka A-obr. 115umístěného na stře-
dovém panelu. Provedené vypnutí je sig-
nalizováno rozsvícením kontrolky Bv tla-
čítku.
Reaktivují se opětným stiskem tlačítka A.
Se snižující se vzdáleností od překážky za
vozidlem se zvyšuje kmitočet zvukové vý-
strahy.
UPOZORNĚNÍ Stav parkovacího asisten-
ta (zapnutý nebo vypnutý) je do systému
uložen při vypnutí motoru.ZVUKOVÁ SIGNALIZACE
Při aktivovaném asistentu se při zařazení
zpátečky automaticky aktivuje přerušova-
ný akustický signál.
Zvuková signalizace:
❒
zvyšuje se úměrně zkracování vzdále-
nosti mezi vozidlem a překážkou;
❒
zní bez přerušování, jakmile se vzdále-
nost mezi vozidlem a překážkou zkrátí
na asi 30 cm. Při zvětšení vzdálenosti
zvuková výstraha ustane;
❒
přeruší se asi po třech sekundách, aby
nebyly signalizovány překážky např. při
parkování podél zdí.SIGNALIZACE ZÁVAD
Případné abnormality parkovacího asi-
stenta jsou signalizovány při zařazení zpá-
tečky, rozsvícením kontrolky B-obr. 115
a zobrazeným hlášením na displeji.
obr. 114
F0P0605m
obr. 115
F0F0106m
083-096 SCUDO LUM CZ_081-092 ScudoG9 IT 27/03/14 10:49 Pagina 92
