2016 FIAT DUCATO BASE CAMPER Drift- och underhållshandbok (in Swedish)

VIKTER SKÅPBILAR (MAXI-versioner)
Versioner med en totalvikt på 3 510 kg (*) 110 (**)/130/150 Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken fylld
till 90 % och utan tillval)1900 ÷ 2090 2020 ÷ 2170
Maximalt tillåtna laster (°)
– Framaxel: 2100 2100
– Bakaxel: 2400 2400
– Totalt: 3510 3510
Bogserbara laster
– Bromsat släp: 3000 3000
– Obromsat släp: 750 750
Max. last på dragkulan (bromsat släp): 120 120
(*) Värdena syftar på skåpbilar med rutor och med rutor med medellångt och kort axelavstånd med hög och med låg sida.
(**) Version för specifika marknader
(°) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtnalasterna.
285

VIKTER LASTBIL MED SKÅP
Versioner med en totalvikt på 3 000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1795 ÷ 1875 1810 ÷ 1890 1890 ÷ 1935
Maximalt tillåtna laster (***)
– Framaxel: 1630 1630 1630
– Bakaxel: 1650 1650 1650
– Totalt: 2935 ÷ 3000 2935 ÷ 3000 3000
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
286
TEKNISKA DATA

VIKTER LASTBIL MED SKÅP
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1795 ÷ 1895 1810 ÷ 1910 1890 ÷ 1990
Maximalt tillåtna laster (***)
– Framaxel: 1750 1750 1750
– Bakaxel: 1900 1900 1900
– Totalt: 3200 ÷ 3300 3200 ÷ 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
287

VIKTER LASTBIL MED SKÅP
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1795 ÷ 1930 1810 ÷ 1945 1890 ÷ 2025
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3300 ÷ 3500 3320 ÷ 3500 3395 ÷ 3500
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
288
TEKNISKA DATA

VIKTER LASTBIL MED SKÅP (MAXI-versioner)
Versioner med en totalvikt på 3 500
kgVersioner med en totalvikt på 3 995
kg - 4 005 kg - 4 250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Maximalt tillåtna laster (***)
– Framaxel: 2100 2100 2100 2100
– Bakaxel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– Totalt: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Bogserbara laster
– Bromsat släp: 3000 3000 2500 2000 ÷ 2500
– Obromsat släp: 750 750 750 750
Max. last på dragkulan (bromsat släp): 120 120 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
289

VIKTER FÖR MED LASTBILAR OCH SKÅP MED FÖRLÄNGD HYTT
Versioner med en totalvikt på 3 300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 1900 1900 1900
– Totalt: 3250 ÷ 3300 3250 ÷ 3300 3300
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
290
TEKNISKA DATA

VIKTER FÖR MED LASTBILAR OCH SKÅP MED FÖRLÄNGD HYTT
Versioner med en totalvikt på 3 500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval)1990 ÷ 2050 2005 ÷ 2065 2085
Maximalt tillåtna laster (***)
– Framaxel: 1850 1850 1850
– Bakaxel: 2000 2000 2000
– Totalt: 3320 ÷ 3500 3320 ÷ 3500 3430
Bogserbara laster
– Bromsat släp: 2000 2000 ÷ 2500 2500
– Obromsat släp: 750 750 750
Max. last på dragkulan (bromsat släp): 100 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
291

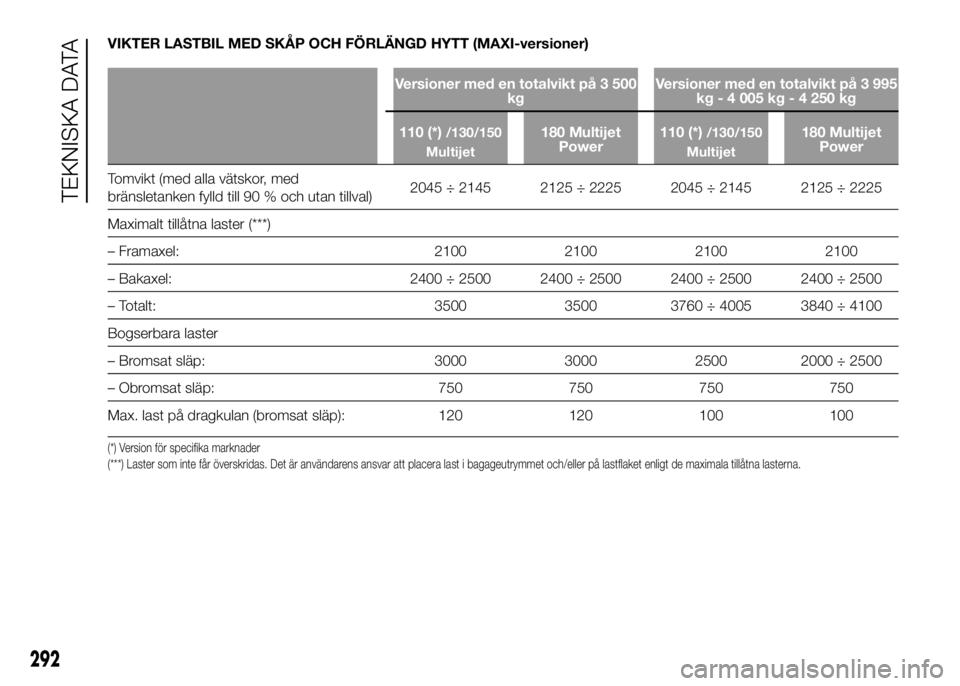

VIKTER LASTBIL MED SKÅP OCH FÖRLÄNGD HYTT (MAXI-versioner)
Versioner med en totalvikt på 3 500
kgVersioner med en totalvikt på 3 995
kg - 4 005 kg - 4 250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Tomvikt (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Maximalt tillåtna laster (***)
– Framaxel: 2100 2100 2100 2100
– Bakaxel: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– Totalt: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Bogserbara laster
– Bromsat släp: 3000 3000 2500 2000 ÷ 2500
– Obromsat släp: 750 750 750 750
Max. last på dragkulan (bromsat släp): 120 120 100 100
(*) Version för specifika marknader
(***) Laster som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
292
TEKNISKA DATA
