2016 FIAT DUCATO BASE CAMPER Drift- och underhållshandbok (in Swedish)

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
Smörjmedel och
fetter för
transmissionssystemetSyntetiskt smörjmedel
av grad SAE 75W-80.9.55550-MZ2TUTELA
TRANSMISSION
EXPERYA
Contractual Technical
Reference Nr
F178.B06Mekanisk växel och
differentialväxel
Syntetiskt smörjmedel
av grad SAE 75W-85.9.55550-MZ3 eller
MS.90030-M2TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°
F704.C08Mekanisk växel och
differentialväxel
Smörjfett av
molybdensulfid, för
höga
driftstemperaturer.
Konsistens NLGI 1-29.55580 - GRAS IITUTELA ALL STAR
Contractual Technical
Reference nr F702.G07Homokinetiska knutar
på hjulsidan
Specialfett för
CV-knutar med låg
friktionskoefficient.
Konsistens NLGI 0-19.55580 - GRAS IITUTELA STAR 700
Contractual Technical
Reference N°
F701.C07Homokinetiska knutar
på differentialväxelns
sida
Smörjmedel för
servostyrning.
Överstiger
specifikationerna ”ATF
DEXRON III”9.55550-AG2TUTELA
TRANSMISSION GI/E
Contractual Technical
Reference Nr
F001.C94Hydraulisk
servostyrning
325

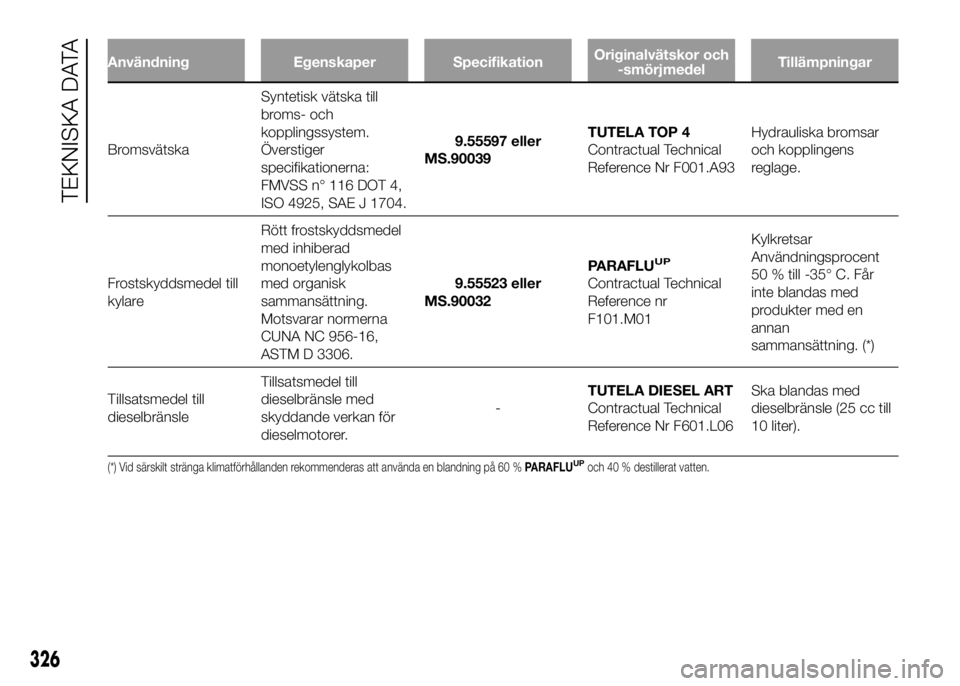

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
BromsvätskaSyntetisk vätska till
broms- och
kopplingssystem.
Överstiger
specifikationerna:
FMVSS n° 116 DOT 4,
ISO 4925, SAE J 1704.9.55597 eller
MS.90039TUTELA TOP 4
Contractual Technical
Reference Nr F001.A93Hydrauliska bromsar
och kopplingens
reglage.
Frostskyddsmedel till
kylareRött frostskyddsmedel
med inhiberad
monoetylenglykolbas
med organisk
sammansättning.
Motsvarar normerna
CUNA NC 956-16,
ASTM D 3306.9.55523 eller
MS.90032PARAFLU
UP
Contractual Technical
Reference nr
F101.M01Kylkretsar
Användningsprocent
50 % till -35° C. Får
inte blandas med
produkter med en
annan
sammansättning. (*)
Tillsatsmedel till
dieselbränsleTillsatsmedel till
dieselbränsle med
skyddande verkan för
dieselmotorer.-TUTELA DIESEL ART
Contractual Technical
Reference Nr F601.L06Ska blandas med
dieselbränsle (25 cc till
10 liter).
(*) Vid särskilt stränga klimatförhållanden rekommenderas att använda en blandning på 60 %PARAFLUUPoch 40 % destillerat vatten.
326
TEKNISKA DATA

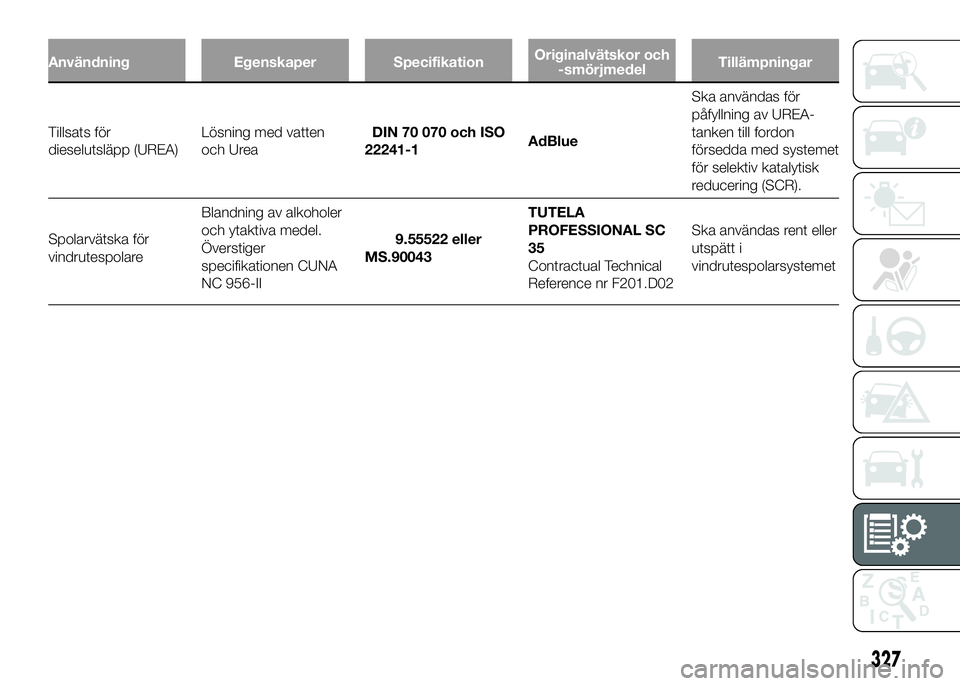

Användning Egenskaper SpecifikationOriginalvätskor och
-smörjmedelTillämpningar
Tillsats för
dieselutsläpp (UREA)Lösning med vatten
och UreaDIN 70 070 och ISO
22241-1AdBlueSka användas för
påfyllning av UREA-
tanken till fordon
försedda med systemet
för selektiv katalytisk
reducering (SCR).
Spolarvätska för
vindrutespolareBlandning av alkoholer
och ytaktiva medel.
Överstiger
specifikationen CUNA
NC 956-II9.55522 eller
MS.90043TUTELA
PROFESSIONAL SC
35
Contractual Technical
Reference nr F201.D02Ska användas rent eller
utspätt i
vindrutespolarsystemet
327

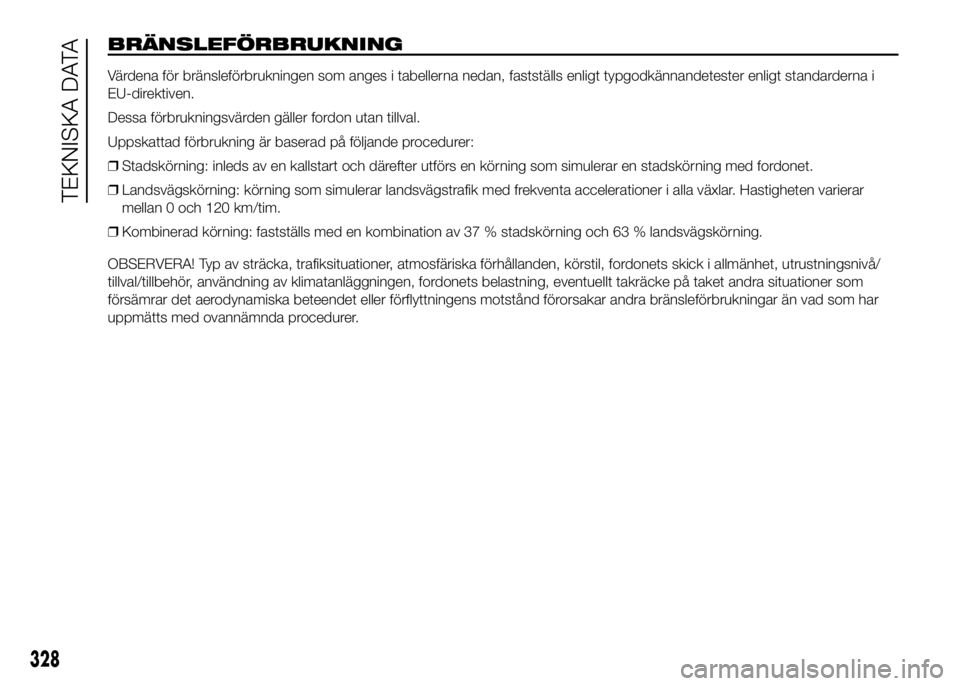

BRÄNSLEFÖRBRUKNING
Värdena för bränsleförbrukningen som anges i tabellerna nedan, fastställs enligt typgodkännandetester enligt standarderna i
EU-direktiven.
Dessa förbrukningsvärden gäller fordon utan tillval.
Uppskattad förbrukning är baserad på följande procedurer:
❒Stadskörning: inleds av en kallstart och därefter utförs en körning som simulerar en stadskörning med fordonet.
❒Landsvägskörning: körning som simulerar landsvägstrafik med frekventa accelerationer i alla växlar. Hastigheten varierar
mellan 0 och 120 km/tim.
❒Kombinerad körning: fastställs med en kombination av 37 % stadskörning och 63 % landsvägskörning.
OBSERVERA! Typ av sträcka, trafiksituationer, atmosfäriska förhållanden, körstil, fordonets skick i allmänhet, utrustningsnivå/
tillval/tillbehör, användning av klimatanläggningen, fordonets belastning, eventuellt takräcke på taket andra situationer som
försämrar det aerodynamiska beteendet eller förflyttningens motstånd förorsakar andra bränsleförbrukningar än vad som har
uppmätts med ovannämnda procedurer.
328
TEKNISKA DATA

Bränsleförbrukning (enligt gällande EU-direktiv liter/100 km)
Versioner Totalvikt (kg)FörbrukningStadskörningKombinerad
110 (°)/130/
150 Multijet
Fordonschassi med hytt - CH1 - MH1 -
LH1 - MLH1 - XXLH1 - Hytt med lastplan
- CH1 - MH1 - LH1
3000 - 3150(**)8,4 6,3 7,1
Dragbil utan hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Skåpbil - CH1 - CH2 - MH1 - MH2 -
Combinato - MH1 - MH28,6 6,5 7,3
Skåp CH1 - MH1 - MDH1 7,7 5,7 6,4
Panorama - CH1 8,6 6,0 7,0
Dragbil med hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Skåp med förlängd hytt
MH1 - LH1
33008,4 6,3 7,1
Dragbil utan hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Pickup med lastflak - CH1 - MH1 - LH1 -
- Dragbil med förlängd hytt - LH1 - MH1 -
Panorama - MH1 - MH28,6 6,5 7,3
Skåp CH1 - MH1 - MDH1 - LH1 -
Skåpbil - CH1 - CH2 - MH1 - MH2 - LH2
- LH37,7 5,7 6,4
Combinato CH1 - MH1 - MH2 8,2 5,5 6,5
(°)Version för specifika marknader
(**) Panorama-versioner
329
Landsvägskörning

Versioner Totalvikt (kg)Förbrukning
110 (°)/130/
150 Multijet
Dragbil med hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Pickup med lastflak -
CH1 - MH1 - LH1 -- Dragbil med
förlängd hytt - LH1 - MH1
35008,6 6,5 7,3
Dragbil utan hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH17,0 5,1 5,8
Skåp CH1 - MH1 - MDH1 - LH1 - XLH1 -
Skåpbil - CH1 - CH2 - MH1 - MH2 - LH2
- LH3 -XLH2 - XLH37,7 5,7 6,4
Skåp med förlängd hytt MH1 - LH1 -
XLH18,4 6,3 7,1
Combinato MH1 - MH2 - LH2 8,4 5,8 6,8
Dragbil med hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Dragbil utan hytt - CH1
- MH1 - LH1 - MLH1 - XXLH1 - Pickup
med lastflak - CH1 - MH1 - LH1 - Dragbil
med förlängd hytt - LH1 - MH1 - Skåp
med förlängd hytt - MH1 - LH1 - XLH13995 - 4005 - 42508,4 6,3 7,1
Skåpbil - CH1 - MH2 - LH2 - LH3 -XLH2
- XLH3 - Skåp - LH1 MDH1 - MH1 -XLH18,2 6,3 7,0
Minibuss LH2 8,6 6,0 7,0
(°)Version för specifika marknader
330
TEKNISKA DATA

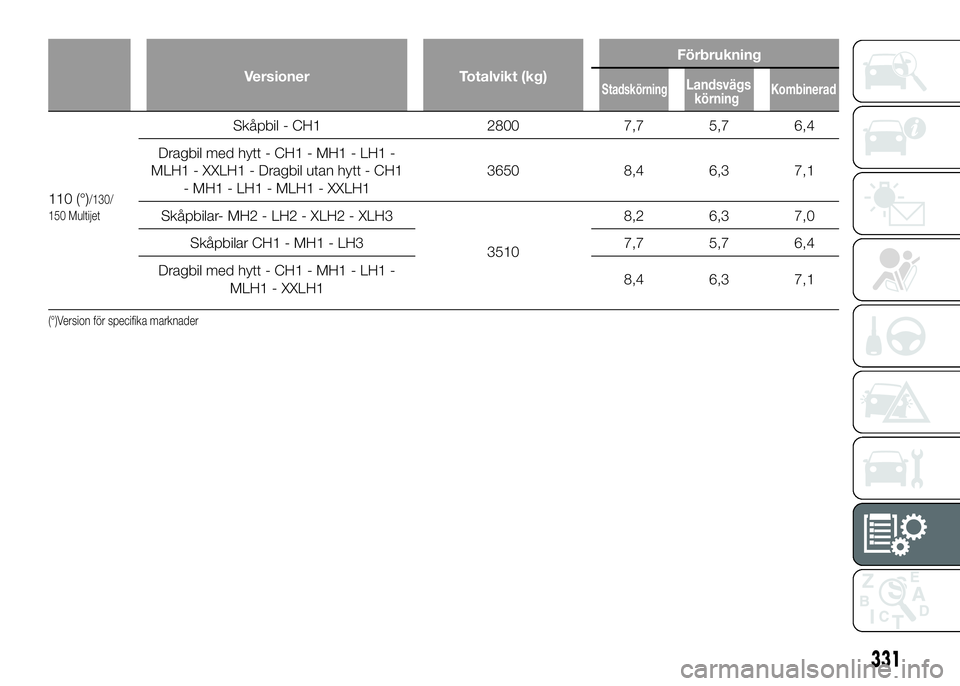

StadskörningKombineradLandsvägskörning

Versioner Totalvikt (kg)Förbrukning
110 (°)/130/
150 Multijet
Skåpbil - CH1 2800 7,7 5,7 6,4
Dragbil med hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH1 - Dragbil utan hytt - CH1
- MH1 - LH1 - MLH1 - XXLH13650 8,4 6,3 7,1
Skåpbilar- MH2 - LH2 - XLH2 - XLH3
35108,2 6,3 7,0
Skåpbilar CH1 - MH1 - LH3 7,7 5,7 6,4
Dragbil med hytt - CH1 - MH1 - LH1 -
MLH1 - XXLH18,4 6,3 7,1
(°)Version för specifika marknader
331
StadskörningKombineradLandsvägskörning

Versioner Totalvikt (kg)Förbrukning
150 Multijet
Euro 6Combinato - CH1 3000 - 3150(**)
- 33006,2 5,4 5,7
Combinato - MH1 - MH2 3300 - 3500 6,4 5,4 5,8
Combinato MH2 3500 Heavy 6,6 5,4 5,8
Panorama / Combinato - CH1 - MH1 -
MH2 - LH23000 - 3150 - 3300 -
35006,7 5,5 5,9
Minibuss LH2 - XLH2 4250 - 4300 6,8 5,5 6,0
(**) Panorama-versioner
332
TEKNISKA DATA
StadskörningKombineradLandsvägskörning
