❒Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets
kaross och dra sedan åt
klämskruvarna B.
❒Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna

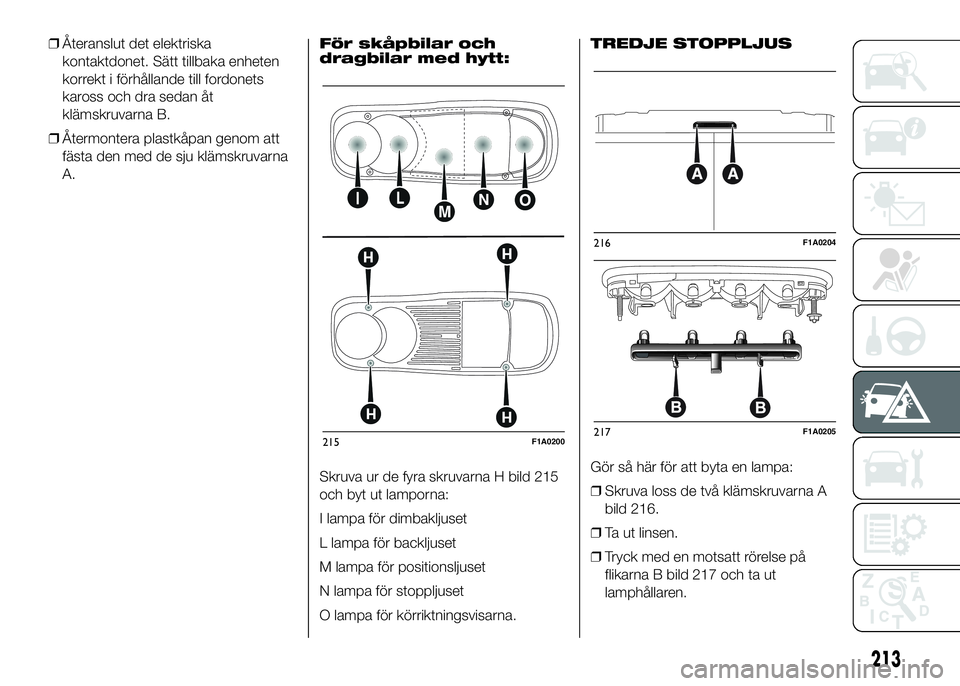

A.För skåpbilar och
dragbilar med hytt:
Skruva ur de fyra skruvarna H bild 215
och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.TREDJE STOPPLJUS
Gör så här för att byta en lampa:
❒Skruva loss de två klämskruvarna A
bild 216.
❒Ta ut linsen.
❒Tryck med en motsatt rörelse på
flikarna B bild 217 och ta ut
lamphållaren.
215F1A0200
216F1A0204
217F1A0205
213

❒Ta ut den tryckmonterade lampan
och byt ut den.
NUMMERPLÅTSBELYSNING
Gör så här för att byta en lampa:
❒Tryck på punkten som markeras med
pilen och ta ut linsen A bild 218.
❒Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs
korrekt mellan kontakterna.
❒Tryck åter fast linsen.POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
❒För extra lång skåpbil:
– Lossa de två klämskruvarna C bild
219 och ta bort lyktan.
– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
❒För dragbilar med hytt och skåp:
– Ta bort lamphållaren som sitter baktill
på lyktan genom att vrida den 1/4
varv.
– Ta ut den tryckmonterade lampan och
byt ut den.
BYTA INVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNING FRAM
För att byta lamporna gör man så här:
❒Tryck på punkten som markeras med
pilen och ta bort belysningsenheten A
bild 220.
❒Öppna skyddskåpan B bild 221.
❒Ta ut lamporna C bild 221 genom att
lossa dem från sidokontakterna och
försäkra dig om att de nya lamporna
är helt blockerade mellan
kontakterna.
❒Stäng luckan B bild 221 och fäst
takbelysningen A bild 220 på sitt säte
och se till att det fästs riktigt.
218F1A0206
219F1A0207
220F1A0208
214
I NÖDLÄGE

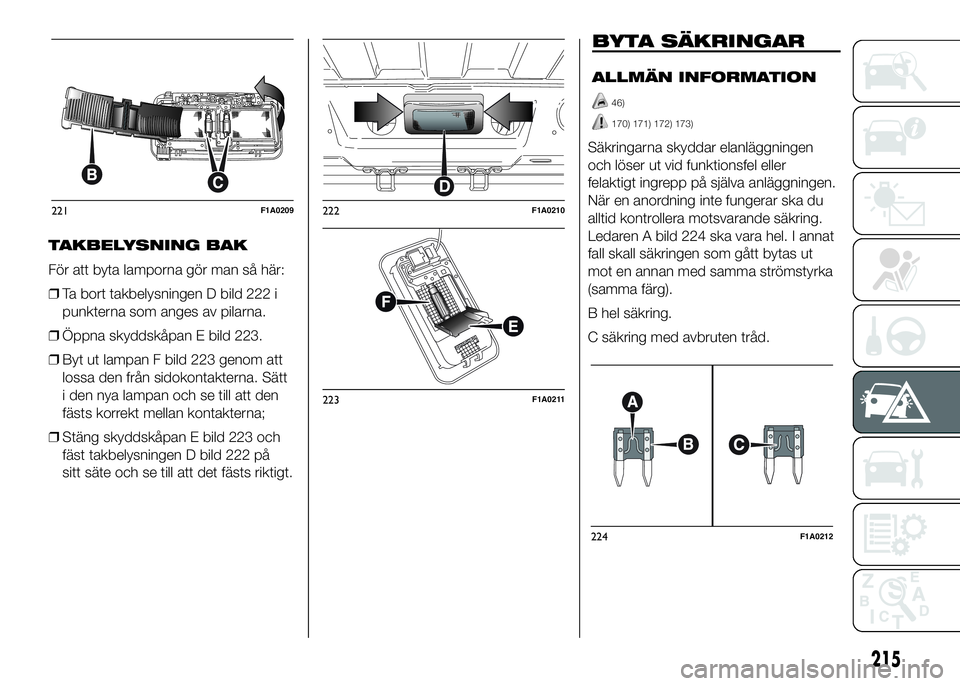

TAKBELYSNING BAK
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D bild 222 i
punkterna som anges av pilarna.
❒Öppna skyddskåpan E bild 223.
❒Byt ut lampan F bild 223 genom att
lossa den från sidokontakterna. Sätt
i den nya lampan och se till att den
fästs korrekt mellan kontakterna;
❒Stäng skyddskåpan E bild 223 och
fäst takbelysningen D bild 222 på
sitt säte och se till att det fästs riktigt.
BYTA SÄKRINGAR
ALLMÄN INFORMATION
46)
170) 171) 172) 173)
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva anläggningen.
När en anordning inte fungerar ska du
alltid kontrollera motsvarande säkring.
Ledaren A bild 224 ska vara hel. I annat
fall skall säkringen som gått bytas ut
mot en annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.
221F1A0209222F1A0210
223F1A0211
224F1A0212
215

Säkringsbox i
instrumentbrädan
För att komma åt säkringsboxen bild
226 i instrumentpanelen skruvar du loss
skruvarna A bild 225 och tar bort
kåpan.
225F1A0213
226F1A0214
216
I NÖDLÄGE

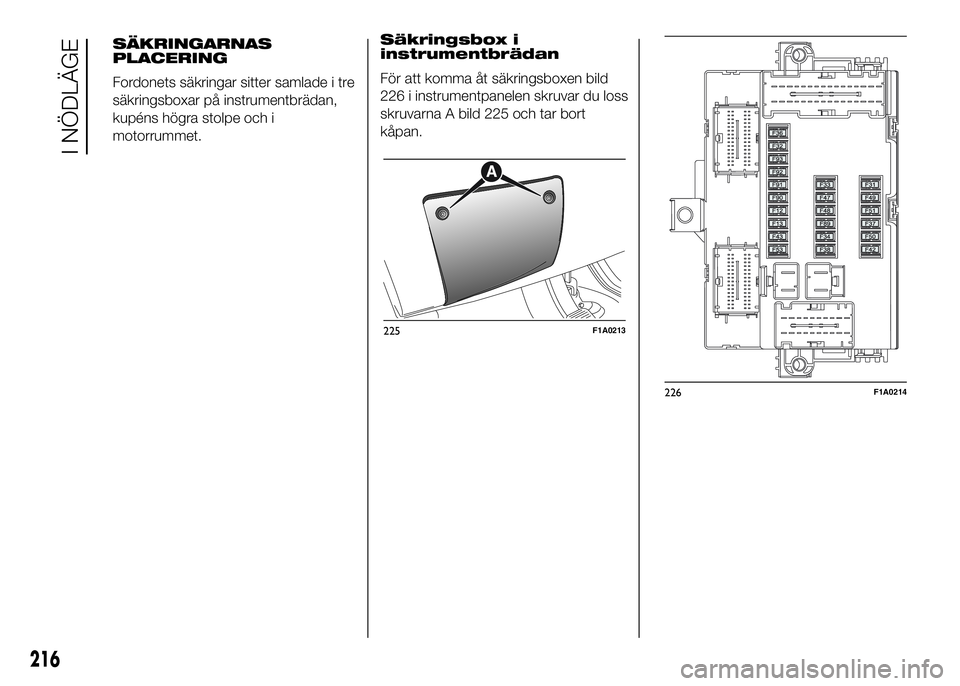

SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i tre
säkringsboxar på instrumentbrädan,
kupéns högra stolpe och i
motorrummet.

Styrenhet i
motorrummet
För åtkomst till säkringshållarens
styrenhet bild 229 bild 228, måste man
ta bort motsvarande skyddskåpa bild
227.
Gör så här:
❒Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som
ingår som standard.
❒Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.
❒Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
❒Ta bort kåpan.
Gör så här för att montera kåpan:
❒Koppla kåpan riktigt till lådan.
❒Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som
ingår som standard.
❒Vrid sakta skruven medurs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.❒Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
227F1A0334
228F1A0451
229F1A0216
217

Extra styrenhet till den högra mittre
stolpen
(berörda versioner och marknader)
För åtkomst till säkringsdosan bild 231,
ta bort motsvarande skyddskåpa bild
230.
OBSERVERA!
46) Byt aldrig ut en trasig säkring
mot metalltrådar eller annat
material.VARNING
170) Byt aldrig ut säkringen mot en
annan med högre strömstyrka;
RISK FÖR BRAND. Om en säkring
för allmänt skydd går (MEGA-
FUSE, MIDI-FUSE), kontakta Fiats
servicenät.171) Innan en säkring byts ut,
kontrollera att tändningsnyckeln
dragit ut ur tändlåset och/eller att
alla installerade enheter släckts
och/eller kopplas från.
172) Om säkringen skulle brinna
igen, kontakta Fiats servicenät.
173) Om en huvudsäkring för skydd
av säkerhetssystemen
(airbagsystem, bromssystem),
framdrivningssystemen
(motorsystem, växelsystem) eller
körsystemet aktiveras, vänd dig
till Fiats servicenät.
230F1A0217
231F1A0218
218
I NÖDLÄGE

Säkringsbox på instrumentpanelen
bild 225 - bild 226
SKYDDAD ANORDNING SÄKRING AMPERE
Höger halvljusF12 7,5
Vänster halvljusF13 7,5
Relä styrenhet motorrum, relä styrenhet instrumentpanel (+ nyckel) F31 5
Belysningsenhet inuti passagerarutrymmet (+batteri) F32 7,5
Sensor för bevakning av batteriet i versionerna Start&Stop (+batteri) F33 7,5
Innerbelysning minibuss (nödljus) F34 7,5
Bilradio, klimatanläggningens reglage, larm, färdskrivare, batterifrånskiljarens
styrenhet, Webasto-timer (+ batteri), TPMS, strömstabilisator för radions
förberedda installation (S&S)F36 10
Stoppljusens reglage (huvudsakligt), instrumentpanel (+ nyckel), Gateway (för
transformatorer)F37 7,5
Dörrlås (+batteri)F38 20
Vindrutetorkare (+ nyckel) F43 20
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
Parkeringsgivarnas styrenhet, bilradio, rattreglage, mittre panel med reglage,
vänster styrpanel, extrapanel, styrenhet till batterifrånskiljaren (+ nyckel),
dragkrok, regnsensor, strömstabilisator (för S&S)F49 5
Klimatanläggningens reglage, servostyrningens styrenhet, backljus, färdskrivare
(+ nyckel), förberedd installation för TomTom, Lane Departure Warning, bakre
backkamera, korrigeringsenhet för strålkastarinriktningenF51 5
219

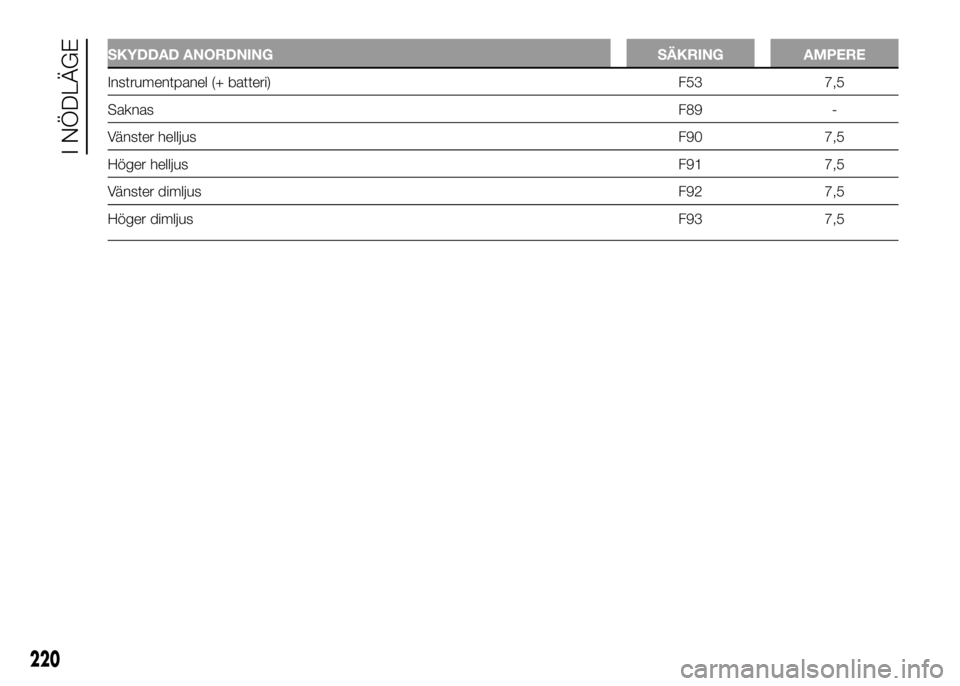

SKYDDAD ANORDNING SÄKRING AMPERE
Instrumentpanel (+ batteri) F53 7,5
SaknasF89 -
Vänster helljusF90 7,5
Höger helljusF91 7,5
Vänster dimljusF92 7,5
Höger dimljusF93 7,5
220
