2016 FIAT DUCATO BASE CAMPER Drift- och underhållshandbok (in Swedish)

Konstantfarthållaren kan inte aktiveras
med 1:ans växel eller backväxeln ilagd.
Vi rekommenderar att funktionen
används med 4:an eller högre växlar.
Om du kör i nerförsbackar med
aktiverad enhet, kan
fordonshastigheten öka något i
förhållande till den hastighet som
lagrades i minnet.
Aktiveringen signaleras av att
varningslampan
tänds. Samtidigt
visas ett meddelande på
instrumentpanelen.
Spara
fordonshastigheten
Gör så här:
❒Vrid vredet A bild 66 - bild 67 till ON
eller
(beroende på version) och
tryck på gaspedalen för att fordonet
ska nå önskad hastighet.❒Ställ spaken uppåt (+) i minst 1
sekund och släpp sedan upp den.
Fordonets hastighet lagras i minnet
och du kan släppa upp gaspedalen.
Vid behov (till exempel vid omkörning),
kan man använda gaspedalen för att
tillfälligt öka fordonets hastighet. När du
släpper upp gaspedalen, tar farthållaren
över igen och körningen fortsätter
med den hastighet du lagrat i minnet.
Återställning av sparad
hastighet
Om anordningen har inaktiverats, ska
du trycka på bromspedalen eller
kopplingspedalen för att återställa den
minneslagrade hastigheten på följande
sätt:
❒Accelerera progressivt till en
hastighet som ligger nära det tidigare
sparade värdet.
❒Lägg i växeln som var ilagd när du
sparade hastigheten.
❒Tryck på knapp B bild 66 - bild 67.
Öka sparad hastighet
Detta kan göras på två sätt:
❒Tryck på gaspedalen och spara
sedan den nya hastigheten som har
uppnåtts.
eller❒Flytta spaken uppåt (+).
Varje stegvis förflyttning av spaken
motsvarar en hastighetsökning med 1
km/tim. men hastigheten kan också
ställas in steglöst.
Sänka den sparade
hastigheten
Detta kan göras på två sätt:
❒Stäng av farthållaren och spara den
nya hastigheten.
eller
❒Flytta spaken nedåt (-) tills du når den
nya hastigheten som sparas
automatiskt.
Varje stegvis förflyttning av spaken
motsvarar en hastighetsminskning med
1 km/tim. Genom att hålla kvar spaken
nedåt ändras hastigheten steglöst.
Inaktivera enheten
Anordningen kan kopplas från av
föraren på följande sätt:
❒Genom att vrida vredet till OFF ellerO
(beroende på version).
❒Genom att stänga av motorn.
67 - Versioner med Speed LimiterF1A0363
53

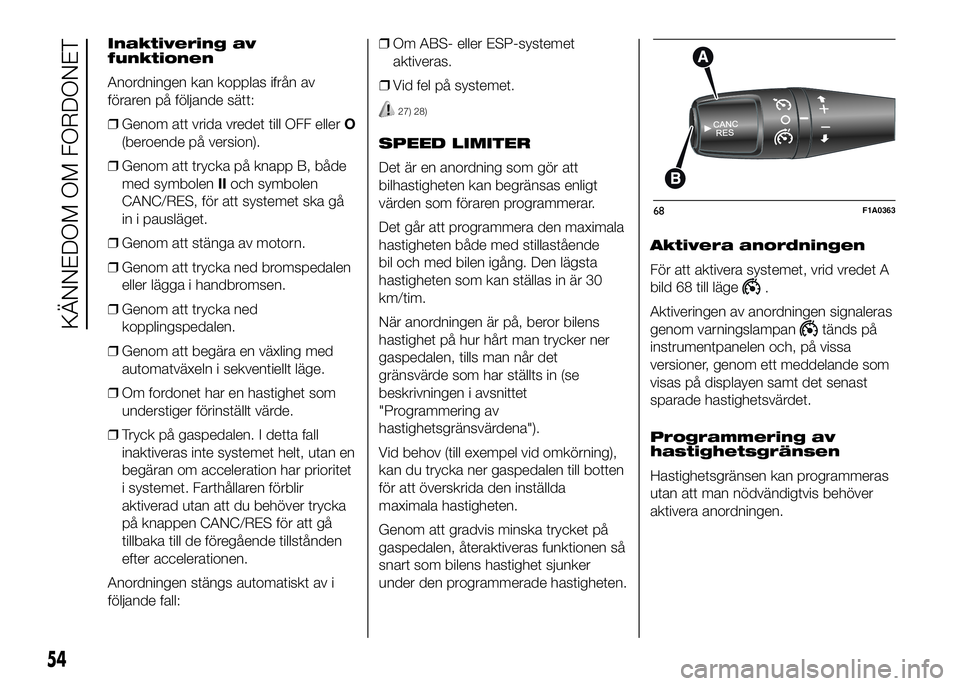

Inaktivering av
funktionen
Anordningen kan kopplas ifrån av
föraren på följande sätt:
❒Genom att vrida vredet till OFF ellerO
(beroende på version).
❒Genom att trycka på knapp B, både
med symbolenIIoch symbolen
CANC/RES, för att systemet ska gå
in i pausläget.
❒Genom att stänga av motorn.
❒Genom att trycka ned bromspedalen
eller lägga i handbromsen.
❒Genom att trycka ned
kopplingspedalen.
❒Genom att begära en växling med
automatväxeln i sekventiellt läge.
❒Om fordonet har en hastighet som
understiger förinställt värde.
❒Tryck på gaspedalen. I detta fall
inaktiveras inte systemet helt, utan en
begäran om acceleration har prioritet
i systemet. Farthållaren förblir
aktiverad utan att du behöver trycka
på knappen CANC/RES för att gå
tillbaka till de föregående tillstånden
efter accelerationen.
Anordningen stängs automatiskt av i
följande fall:❒Om ABS- eller ESP-systemet
aktiveras.
❒Vid fel på systemet.
27) 28)
SPEED LIMITER
Det är en anordning som gör att
bilhastigheten kan begränsas enligt
värden som föraren programmerar.
Det går att programmera den maximala
hastigheten både med stillastående
bil och med bilen igång. Den lägsta
hastigheten som kan ställas in är 30
km/tim.
När anordningen är på, beror bilens
hastighet på hur hårt man trycker ner
gaspedalen, tills man når det
gränsvärde som har ställts in (se
beskrivningen i avsnittet
"Programmering av
hastighetsgränsvärdena").
Vid behov (till exempel vid omkörning),
kan du trycka ner gaspedalen till botten
för att överskrida den inställda
maximala hastigheten.
Genom att gradvis minska trycket på
gaspedalen, återaktiveras funktionen så
snart som bilens hastighet sjunker
under den programmerade hastigheten.Aktivera anordningen
För att aktivera systemet, vrid vredet A
bild 68 till läge
.
Aktiveringen av anordningen signaleras
genom varningslampan
tänds på
instrumentpanelen och, på vissa
versioner, genom ett meddelande som
visas på displayen samt det senast
sparade hastighetsvärdet.
Programmering av
hastighetsgränsen
Hastighetsgränsen kan programmeras
utan att man nödvändigtvis behöver
aktivera anordningen.
68F1A0363
54
KÄNNEDOM OM FORDONET

För att spara ett högre hastighetsvärde
än det som visas, flytta spak A uppåt
(+). Varje stegvis förflyttning av spaken
motsvarar en hastighetsökning med
1 km/tim. medan man uppnår en
ökning på 5 km/tim. genom at hålla
spaken tryckt uppåt.
För att spara ett lägre hastighetsvärde
än det som visas, flytta spak A nedåt
(–). Varje gång du aktiverar spaken
minskar hastigheten med cirka 1
km/tim. medan du uppnår en
minskning med 5 km/tim. om du håller
spaken tryckt nedåt.
Aktivering/inaktivering
av enheten
Tryck på knappen CANC/RES för att
sätta på eller stänga av enheten.
Aktiveringen av enheten signaleras
genom att varningslampan
tänds på
instrumentpanelen.
Inaktiveringen av funktionen signaleras
av symbolen
som visas på displayen.
Överskrida den
programmerade
hastigheten
När du trycker ner gaspedalen i botten,
går det att överskrida den
programmerade hastigheten även när
enheten är aktiverad.OBSERVERA! När man trycker ner
gaspedalen helt till botten, upplever
man en lätt känsla av att motståndet i
gaspedalen ökar, vilket är avsiktligt
för att ge kunden en möjlighet att själv
ska känna när farthållarkontrollen
inaktiveras.
När du når den programmerade
hastighetsgränsen genom att trycka ner
gaspedalen till botten, är det normalt
att man känner motståndet öka i
pedalen.
I detta fall är enheten tillfälligt
inaktiverad och den inställda
hastigheten blinkar på displayen.
Om man minskar hastigheten under det
inställda värdet, återaktiveras enheten
automatiskt.
OBSERVERA! När anordningen inte är
aktiverad, når bilen sin maximala
hastighet före ändläget med klickande
ljud och ett högre motstånd.
Den programmerade
hastigheten blinkar
Den programmerade hastigheten
blinkar i följande fall:
❒När du har tryckt ner gaspedalen i
botten och bilhastigheten har
överskridit den programmerade
hastigheten.❒När enheten inte kan minska
fordonshastigheten på grund av
vägens lutning.
❒Vid en markant acceleration.
Inaktivera enheten
För att inaktivera enheten, vrid vredet A
till lägeO.
Frånkopplingen av enheten signaleras
av att varningslampan
slocknar
på instrumentpanelen och, på vissa
versioner, av att ett meddelande och
symbolen
visas på displayen.
Automatisk inaktivering
av enheten
Enheten kopplas ifrån automatiskt om
ett fel uppstår på systemet.
VARNING
27) Ställ inte växelspaken i friläge
när du kör med aktiverad enhet.
28) Vid funktionsfel eller om
enheten går sönder, vrid vredet A
till lägetOoch kontakta Fiats
servicenät efter att ha kontrollerat
att skyddssäkringen är hel.
55

BELYSNINGSENHETER
BELYSNINGSENHET
FRAM MED SPOTLIGHTS
Brytaren A bild 69 tänder/släcker
belysningsenhetens glödlampor. Med
brytare A i mellanläge tänds/släcks
lamporna C och D när framdörrarna
öppnas/stängs. Med brytaren A
nedtryckt till vänster, förblir lamporna C
och D alltid släckta. Med brytaren A
nedtryckt till höger förblir lamporna C
och D alltid tända.
Tändning/släckning av ljusen sker
progressivt.
Brytare B aktiverar spotlightfunktionen.
Med släckt takbelysning tänds följande
lampor var och en för sig:
❒Lampa C om den trycks till vänster.
❒Lampa D om den trycks till höger.OBSERVERA! Innan du lämnar
fordonet, se till att de båda brytarna
står på det mittre läget. När du stänger
dörrarna, slocknar ljusen och batteriet
laddas på så sätt inte ut.
Om brytaren glöms på läget för
konstant tänt ljus släcks i alla händelser
takbelysningen automatiskt 15 minuter
efter att motorn stängts av.
Timer för
belysningsenhetens
glödlampor
På en del versioner finns det två timers
som har till syfte att göra in- och
urstigningen mer behaglig särskilt på
natten och dåligt upplysta platser.
TIMER VID INSTIGNING I FORDONET
Belysningsenhetens glödlampor tänds
i följande lägen:
❒I cirka tio sekunder efter att du har
låst upp framdörrarna.
❒I cirka tre minuter efter att en av
sidodörrarna har öppnats.
❒I cirka tio sekunder efter att dörrarna
har låsts.
Timern inaktiveras när
tändningsnyckeln vrids till MAR.
TIMER VID URSTIGNING UR
FORDONETNär man tagit ur tändningsnyckeln ur
tändlåset tänds takbelysningen enligt
följande:
❒Inom två minuter efter att motorn har
stängts av under en period på cirka
tio sekunder.
❒I tre minuter efter att en sidodörr
öppnats.
❒I cirka tio sekunder efter att en dörr
har stängts.
Timern avaktiveras automatiskt när du
låser dörrarna.
BELYSNINGSENHET BAK
I LASTUTRYMMET
Den sitter ovanför bakluckan och tänds
genom att trycka på det genomskinliga
glaset som indikeras i bild 70.
69F1A0074
70F1A0075
56
KÄNNEDOM OM FORDONET

SIDOBELYSNINGSENHET
I LASTUTRYMMET
(berörda versioner och marknader)
Den tänds genom att trycka på det
genomskinliga glaset som indikeras i
figuren bild 71.
AVTAGBAR
BELYSNINGSENHET
(berörda versioner och marknader)
Fungerar både som fast belysning och
som avtagbar ficklampa.
När den avtagbara belysningsenheten
är ansluten till det fasta stödet bild
72, laddas batteriet till den elektriska
ficklampan automatiskt.
Belysningsenhetens laddning med
stillastående fordon och med
tändningsnyckeln på STOP eller med
tändningsnyckeln utdragen är
begränsad till 15 minuter.
.
REGLAGE
VARNINGSLJUS
Tänds med brytaren A bild 73
oberoende av tändningsnyckelns läge.
På instrumentpanelen tänds
varningslamporna
ochnär
anordningen aktiverats. För att släcka,
tryck igen på brytaren A.
OBSERVERA! Nödljusen ska användas
i enlighet med trafikförordningarna i
det land som man befinner sig i. Följ
förordningarna.
71F1A0076
72F1A0077
73F1A0306
57

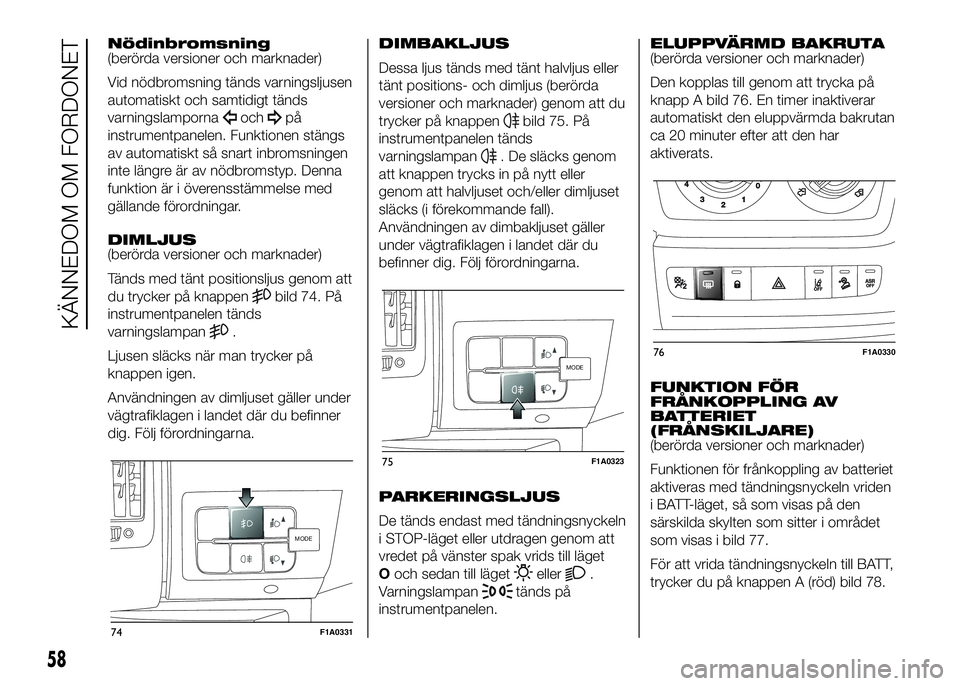

Nödinbromsning
(berörda versioner och marknader)
Vid nödbromsning tänds varningsljusen
automatiskt och samtidigt tänds
varningslamporna
ochpå
instrumentpanelen. Funktionen stängs
av automatiskt så snart inbromsningen
inte längre är av nödbromstyp. Denna
funktion är i överensstämmelse med
gällande förordningar.
DIMLJUS
(berörda versioner och marknader)
Tänds med tänt positionsljus genom att
du trycker på knappen
bild 74. På
instrumentpanelen tänds
varningslampan
.
Ljusen släcks när man trycker på
knappen igen.
Användningen av dimljuset gäller under
vägtrafiklagen i landet där du befinner
dig. Följ förordningarna.DIMBAKLJUS
Dessa ljus tänds med tänt halvljus eller
tänt positions- och dimljus (berörda
versioner och marknader) genom att du
trycker på knappen
bild 75. På
instrumentpanelen tänds
varningslampan
. De släcks genom
att knappen trycks in på nytt eller
genom att halvljuset och/eller dimljuset
släcks (i förekommande fall).
Användningen av dimbakljuset gäller
under vägtrafiklagen i landet där du
befinner dig. Följ förordningarna.
PARKERINGSLJUS
De tänds endast med tändningsnyckeln
i STOP-läget eller utdragen genom att
vredet på vänster spak vrids till läget
Ooch sedan till läget
eller.
Varningslampan
tänds på
instrumentpanelen.ELUPPVÄRMD BAKRUTA
(berörda versioner och marknader)
Den kopplas till genom att trycka på
knapp A bild 76. En timer inaktiverar
automatiskt den eluppvärmda bakrutan
ca 20 minuter efter att den har
aktiverats.
FUNKTION FÖR
FRÅNKOPPLING AV
BATTERIET
(FRÅNSKILJARE)
(berörda versioner och marknader)
Funktionen för frånkoppling av batteriet
aktiveras med tändningsnyckeln vriden
i BATT-läget, så som visas på den
särskilda skylten som sitter i området
som visas i bild 77.
För att vrida tändningsnyckeln till BATT,
trycker du på knappen A (röd) bild 78.
MODE
74F1A0331
MODE
75F1A0323
76F1A0330
58
KÄNNEDOM OM FORDONET

Frånkopplingen av batteriet sker efter
cirka 45 sekunder efter att du har
roterat tändningsnyckeln till BATT,
genom att jordkabeln avbryts.
Dessa 45 sekunder är nödvändiga för
att:
❒Användaren ska hinna kliva ut ur
fordonet och låsa dörrarna med
fjärrkontrollen.
❒Garantera att fordonets alla elsystem
har kopplats från.Med frånkopplat batteri kan fordonet
endast öppnas genom att låsa upp
dörren på förarsidan med det
mekaniska låset.
För att återställa anslutningen av
batteriet, stick in tändningsnyckeln och
vrid den till läge MAR. I detta läge är
det möjligt att starta fordonet normalt.
När du kopplar ifrån batteriet, kan
det vara nödvändigt att ställa in de
elektriska anordningarna (t ex. klocka,
datum osv.).
DÖRRLÅS
Lås alla dörrar samtidigt genom att
trycka på knappen A bild 79 som sitter
på instrumentpanelens mittkonsol
oberoende av tändningsnyckelns läge.
Lysdioden på knappen tänds när du
låser dörrarna.
På fönsterhisslisten sitter det en knapp
D bild 80 som styr lastutrymmets
fristående upplåsning/låsning..
77F1A0082
78F1A0083
79F1A0303
80F1A0085
59

BRÄNSLELÅSETS
BRYTARE
Fordonet är försett med en
säkerhetsbrytare som ingriper vid krock
och avbryter tillförseln av bränsle,
vilket gör att motorn stannar.
När tröghetsbrytaren löser ut, förutom
att avbryta tillförseln av bränsle,
aktiveras även varningsljusen,
positionsljusen, belysningsenheterna,
alla dörrar låses upp och på
instrumentpanelen visas ett
meddelande. Dessa inaktiveras genom
att trycka på knapp A. På utföranden
där så förutses, finns det dessutom ett
extra säkerhetsrelä som ingriper vid
en krock och avbryter elförsörjningen.
På detta sätt undviks bränslespill efter
att rören gått sönder och att det skapas
gnistor eller elektriska urladdningar
efter att elektriska komponenter i
fordonet skadats.
29) 30)
OBSERVERA! Efter krocken ska
tändningsnyckeln dras ut för att undvika
att batteriet laddas ur. Om inget
bränsleläckage eller skador på
fordonets elsystem (t ex. strålkastarna)
upptäcks efter krocken och om
fordonet kan köra vidare, ska du
återaktivera brytaren för det
automatiska bränslelåset.Omaktivering av
bränslelåsets brytare
För att aktivera om bränslelåsets
brytare, tryck på knapp A bild 81.
VARNING
29) Om du känner lukten av bränsle
efter krocken eller om du lägger
märke till läckor från
bränslesystemet, ska du inte
aktivera brytaren för att undvika
risken för brand.30) Innan du återaktiverar brytaren
för bränslelåset, ska du noga
kontrollera att det inte finns
bränsleläckor eller skador på
fordonets elektriska anordningar
(t ex. strålkastarna).
81F1A0086
60
KÄNNEDOM OM FORDONET
