2016 FIAT DUCATO BASE CAMPER Drift- och underhållshandbok (in Swedish)

SIDOAIRBAGAR
(Side bag)
121) 122) 123) 124) 125) 126) 127) 128) 129) 130)
131) 132) 133)
Fordonet är utrustat med sidoairbagar
fram för skydd av bröstkorg (Side
Bag fram) på förar- och
passagerarsidan (berörda versioner och
marknader) och med fönsterairbagar
fram för skydd av huvud (Window Bag)
(berörda versioner och marknader).
Sidoairbagarna (berörda versioner och
marknader) skyddar passagerarna
vid sidokrockar av mellanhög-hög
allvarlighet genom att en kudde
placeras mellan passageraren och
fordonets invändiga delar på sidan. Om
sidoairbagarna inte aktiveras vid andra
slags krockar (frontalkrock, påkörning
bakifrån, vältning, osv.), betyder inte det
att systemet inte fungerar.
Vid en sidokrock, aktiverar en
elektronisk styrenhet en upplåsning av
kuddarna när detta är nödvändigt.
Kuddarna blåses omedelbart upp, och
placerar sig som ett skydd mellan
passagerarnas kropp och strukturen
som kan orsaka skador. Kuddarna
töms omedelbart därefter.Sidoairbagarna (berörda versioner och
marknader) ersätter inte utan är ett
komplement till säkerhetsbältena som
alltid ska användas enligt gällande
lagstiftning i Europa och i de flesta
utomeuropeiska länder.SIDOAIRBAGAR FRAM
FÖR SKYDD AV
BRÖSTKORGEN (SIDE
BAG)
(berörda versioner och marknader)
De sitter i ryggstödet på respektive säte
bild 168 och består av en kudde som
blåses upp omedelbart och som har
som uppgift att skydda bröstkorgen vid
en sidokrock av medelhög till hög
allvarlighetsgrad.
168F1A0160
173

OBSERVERA! Aktiveringen av
airbagarna fram och/eller på sidan sker
även om bilen utsätts för kraftiga stötar
som berör den undre delen av
karossen, som till exempel våldsamma
krockar mot trappsteg, trottoarer eller
fasta upphöjningar på marken, fall
av fordonet i stora hål eller djupa gropar
på vägen.
OBSERVERA! Aktiveringen av
airbagarna frigör en liten mängd damm.
Detta damm är inte skadligt och beror
inte på en brand. Utöver detta kan ytan
på kudden som vecklats ut och
fordonet invändigt täckas av
dammrester. Dammet kan irritera huden
och ögonen. Tvätta snarast med
neutral tvållösning och vatten.
OBSERVERA! Vid en olycka under
vilken en säkerhetsanordning aktiverats,
kontakta Fiats servicenät för att byta
ut de som aktiverats och för att
kontrollera att anläggningen är hel.
Alla kontroller, reparationer och byten
av airbagar ska utföras av Fiats
servicenät.Vid en skrotning av fordonet, kontakta
Fiats servicenät för att inaktivera
anläggningen. Vid ett ägarbyte av
fordonets egenskaper måste den nye
ägaren lära sig hur den används och
speciellt instruktionerna. Även "Drift-
och underhållshandboken" ska
överlämnas.
OBSERVERA! Aktiveringen av
bältesförsträckarna, airbagarna fram
och på sidan bestäms fristående,
beroende på typen av krock. Att en eller
flera av dessa inte aktiveras i dessa fall
betyder inte att systemet inte fungerar.
174
SÄKERHET
SIDOAIRBAGAR FÖR ATT
SKYDDA HUVUDET
(WINDOW BAG)
(berörda versioner och marknader)
Fönsterairbagarna består av två
krockgardiner (vänster och höger sida)
som sitter under klädseln på sidan
av taket och täcks av särskilda
dekorationslister bild 169.
Fönsterairbagarna ska skydda huvudet
på passagerarna fram vid en sidokrock
tack vare kuddarnas breda
utvecklingsyta.
OBSERVERA! Det bästa skyddet vid en
sidokrock är att ställa in sätet på rätt
position och på så sätt tillåta en korrekt
utveckling av sidoairbagarna.
169F1A0333

VARNING
121) Undvik att luta huvud, armar
eller armbågar mot dörrarna,
fönstren och platsen där
fönsterairbagarna sitter (Window
Bag), detta för att undvika skador
om kuddarna skulle blåsas upp.
122) Sträck aldrig ut huvud, armar
eller armbågar genom fönstret.
123) Om varningslampan
inte
tänds när tändningsnyckeln vrids
till MAR eller förblir tänd under
körningen (tillsammans med
meddelandet som visas på
flerfunktionsdisplayen, berörda
versioner och marknader) är det
möjligt att det finns fel på
fasthållningsanordningarna. I
sådana fall kan airbagarna eller
bältesförsträckarna inte aktiveras
vid en olycka eller eventuellt
aktiveras i onödan. Innan
du fortsätter, kontakta Fiats
servicenät för en omedelbar
kontroll av systemet.
124) Täck inte ryggstödet i fram- och
baksätet med klädsel eller foder
som inte är förberedda för
användning med sidoairbag.125) Åk inte med föremål i knät,
framför bröstkorgen och håll
heller inte en pipa eller penna eller
dylikt i munnen. Vid krock kan
detta orsaka allvarliga skador då
airbagen blåses upp.
126) Håll alltid händerna på sidorna
av ratten under körning så att
airbagen vid behov kan blåsas
upp utan hinder. Kör aldrig med
kroppen framåtlutad, utan sitt
alltid upprätt och tillbakalutad mot
ryggstödet.
175
127) Med tändningsnyckeln isatt
och i position MAR, och även
med avstängd motor, kan
airbagarna aktiveras även när
fordonet står stilla, om den blir
påkörd av annat fordon. Därför
ska bakåtvända bilbarnstolar INTE
installeras på
framsätespassagerarens plats om
det finns en aktiv airbag till
framsätespassageraren, även om
bilen står stilla. När airbagen
aktiveras vid en krock kan den
orsaka livshotande skador för
barnet som transporteras. Därför
ska du alltid koppla ifrån airbagen
på passagerarsidan innan du
monterar en bakåtvänd bilbarnstol
på framsätespassagerarens plats.
Utöver detta ska passagerarsätet
skjutas bakåt i det mest
tillbakadragna läget, för att
undvika sammanstötning mellan
bilbarnstolen och
instrumentpanelen. Återaktivera
omedelbart airbagen på
passagerarsidan så snart du har
tagit bort bilbarnstolen. Kom även
ihåg att om tändningsnyckeln
står på STOP, aktiveras ingen
säkerhetsanordning (airbag eller
bältesförsträckare) vid en krock.
Att anordningarna inte aktiveras i
dessa fall, kan därför inte
betraktas som tecken på

felfunktion hos systemet.
128) Om fordonet utsatts för stöld
eller stöldförsök, vandalism,
översvämningar eller liknande, låt
kontrollera airbagsystemet hos
Fiat Servicenät.
129) När du vrider tändningsnyckeln
till MAR-läget, tänds lysdioden på
knapp
som sitter på
instrumentpanelen i några
sekunder (tiden som den förblir
tänd varierar enligt marknaden).
Kontrollera att lysdioden på
knappen fungerar riktigt.
130) Tvätta inte sätena med
trycksatt vatten eller ånga (för
hand eller i automatiska
tvättstationer för säten).
131) Den främre airbagens ingrepp
förutses för stötar som är starkare
än bältesförsträckarnas kraft.
För krockar som inträffar mellan
de två olika gränserna för
aktivering är det normalt att
enbart försträckarna aktiveras.
132) Sätt inte fast hårda föremål vid
klädeskrokarna eller på
stödhandtagen.133) Airbagar kan aldrig ersätta
bilbältena, bara göra dem mer
effektiva. Eftersom de främre
airbagarna inte aktiveras vid en
frontalkrock på låg hastighet,
sidokrockar, påkörningar eller
vältningar, kan passagerarna
i detta fall skyddas av endast
säkerhetsbältena som därför alltid
ska vara fastspända.
176
SÄKERHET

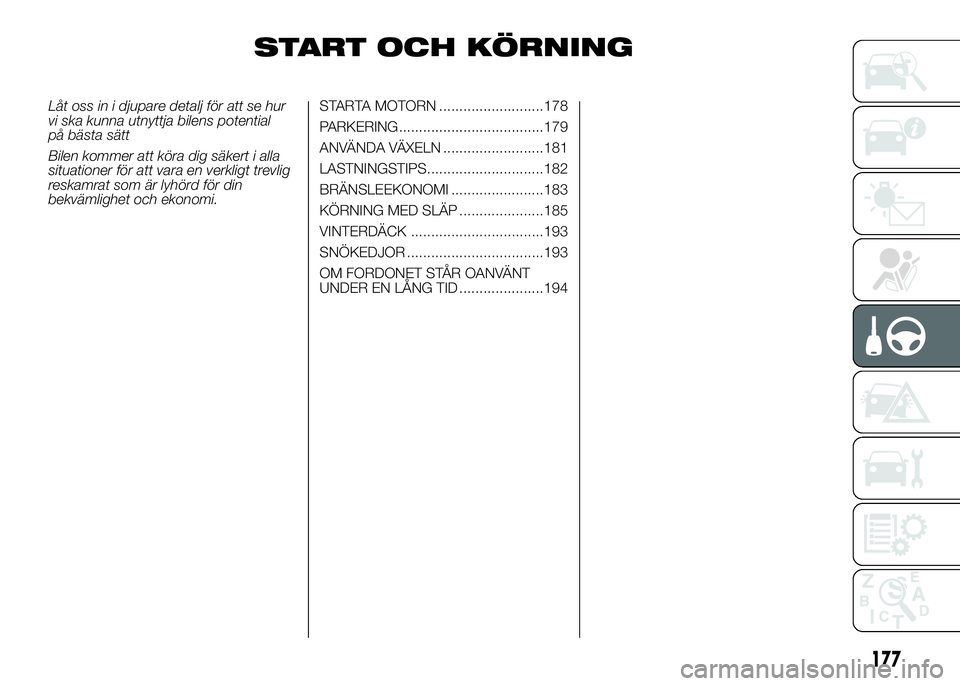

START OCH KÖRNING
Låt oss in i djupare detalj för att se hur
vi ska kunna utnyttja bilens potential
på bästa sätt
Bilen kommer att köra dig säkert i alla
situationer för att vara en verkligt trevlig
reskamrat som är lyhörd för din
bekvämlighet och ekonomi.STARTA MOTORN ..........................178
PARKERING....................................179
ANVÄNDA VÄXELN .........................181
LASTNINGSTIPS.............................182
BRÄNSLEEKONOMI .......................183
KÖRNING MED SLÄP .....................185
VINTERDÄCK .................................193
SNÖKEDJOR ..................................193
OM FORDONET STÅR OANVÄNT
UNDER EN LÅNG TID .....................194
177

STARTA MOTORN
Fordonet har en elektronisk motorspärr:
Om motorn inte startar, se
beskrivningen i avsnittet "Systemet Fiat
CODE” i kapitlet "Lär känna din bil".
27) 28)
134)
PROCEDUR
Gör så här:
❒Dra åt handbromsen.
❒Ställ växelspaken i friläge.
❒Vrid tändningsnyckeln till MAR. På
instrumentpanelen tänds
varningslamporna
och.
❒Vänta tills varningslampan
och
släcks, vilket inträffar snabbare
ju varmare motorn är.
❒Tryck kopplingspedalen i botten utan
att trycka på gaspedalen.
❒Vrid tändningsnyckeln till AVV så
snart varningslampan
slocknat.
Om man väntar för länge värms
glödstiften upp i onödan.
Släpp nyckeln så fort som motorn
startats.
Om motorn inte startar vid det första
försöket, vrid tändningsnyckeln till läget
STOP innan startproceduren upprepas.Om varningslampan
på
instrumentpanelen fortfarande lyser när
nyckeln står på MAR, bör man vrida
nyckeln till STOP och sedan tillbaka till
MAR. Om den förblir tänd ska man
försöka med någon annan av de
nycklar som medföljer bilen.
OBSERVERA! Om varningslampan
fortsätter att lysa på
instrumentpanelen, kontakta
omedelbart Fiats servicenät.
OBSERVERA! Låt inte
tändningsnyckeln stå i MAR-läget när
motorn är avstängd.
29)
UPPVÄRMNING AV
NYSTARTAD MOTOR
Gör så här:
❒Kör långsamt iväg och låt motorn gå
på medelhögt varvtal, utan häftiga
nedtryck av gaspedalen.
❒Kräv inte en maximal prestanda av
fordonet under de första
kilometrarna. Det rekommenderas att
vänta tills visaren på kylvätskans
temperaturindikator börjar röra sig.
30) 31)
STÄNGA AV MOTORN
Låt motorn gå på riktigt låga varvtal och
vrid tändningsnyckeln till STOP.
32) 33)
OBSERVERA!
27) Det rekommenderas, under den
första användningsperioden, att
inte kräva en maximal prestanda
av fordonet (till exempel för höga
accelerationer, för långa
körsträckor på maximala varvtal,
för kraftiga inbromsningar osv.).
28) Du ska inte låta
tändningsnyckeln stå i MAR-läget
när motorn är avstängd. Detta
för att undvika att en onödig
strömförbrukning laddar ur
batteriet.
29) Varningslampan
tänds med
ett blinkande sken i 60 sekunder
efter starten eller under en längre
dragning för att signalera fel på
systemet för föruppvärmning
av glödstiften. Om motorn startar,
kan du använda fordonet normalt,
men du ska vända dig till Fiats
servicenät så snart som möjligt.
178
START OCH KÖRNING

30) Servobromsen och
servostyrningen aktiveras inte
förrän motorn är igång. Därför
behöver du trycka extra hårt på
bromspedalen och det känns
trögare än vanligt att vrida ratten.
31) Undvik absolut att skjuta eller
bogsera igång bilen i
nedförsbackar. Dessa manövrar
kan orsaka ett bränsleflöde i
katalysatorn och skada den
ohjälpligt.
32) Att trycka ner gaspedalen innan
motorn stängs av är helt onödigt.
Det förbrukar bara mer bränsle
och kan skada motorn, särskilt om
motorn har turbokompressor.
33) Vid vissa tillfällen, kan elfläkten
sättas igång då du stänger av
motorn och den snurrar i max. 120
sekunder.
VARNING
134) Det är farligt att sätta på
motorn inomhus. Motorn
förbrukar syre och släpper ut
koldioxid, kolmonoxid och andra
giftiga gaser.
PARKERING
Gör så här:
❒Stäng av motorn och dra åt
handbromsen.
❒Lägg i växeln (1:ans växeln i
uppförsbackar eller backväxeln i
nedförsbackar) och lämna hjulen
svängda.
Om fordonet parkeras i en brant
nedförsbacke, rekommenderas det
även att blockera hjulen med en kil eller
en sten.
Lämna inte kvar tändningsnyckeln i
tändlåset för att undvika att batteriet
laddas ur. Dra alltid ut tändningsnyckeln
innan du lämnar fordonet.
135)
HANDBROMS
Handbromsspakenen sitter till vänster
om förarsätet bild 170. För att dra åt
handbromsen, dra handbromsspaken
uppåt för att se till att bilen blockeras.
OBSERVERA! Försäkra dig om att
handbromsens åtdragning är tillräcklig
för att garantera fordonets korrekta
parkering, särskilt om det står i en
starkt lutande backe med full
belastning.OBSERVERA! Om så inte är fallet,
kontakta Fiats servicenät för att utföra
inställningen. Om handbromsspakens
bana skulle förlängas, vänd dig till Fiats
servicenät.
När tändningsnyckeln står på MAR och
handbromsen är åtdragen tänds
varningslampan
på
instrumentpanelen.
För att frigöra handbromsen gör man
så här:
❒Lyft spaken något och tryck på
frigöringsknappen A.
❒Håll knappen A nertryckt och sänk
spaken.
Varningslampan
på
instrumentpanelen släcks.
För att undvika oavsiktliga rörelser på
fordonet, utför manövern med
nedtryckt bromspedal.
170F1A0162
179

34)
OBSERVERA! Dra endast i
handbromsen när fordonet står stilla.
Det är endast tillåtet att dra i
handbromsen med fordonet i rörelse
om ett fel har uppstått på
hydraulsystemet. Om handbromsen
måste användas tillfälligt,
rekommenderas att använda en måttlig
dragkraft för att inte bakdelen ska
blockeras. I annat fall kan fordonet
sladda.
VARNING
135) Lämna aldrig kvar barn
ensamma i fordonet. Dra alltid ut
och ta med tändningsnyckeln
ur tändlåset och ta den med dig.
OBSERVERA!
34) Vid användning av pneumatiska
självnivellerande fjädringar, ska
du alltid kontrollera vid parkering
att det finns tillräckligt med plats
runt fordonet och ovanför dess
tak. Fordonet kan höjas (eller
sänkas) automatiskt beroende på
eventuella ändringar i
temperaturen eller lasten.
180
START OCH KÖRNING
