2016 CITROEN DS3 Manual do condutor (in Portuguese)

215
DS3_pt_Chap08_info-pratiques_ed01-2015
Iluminação interior
Luz de tecto (1 / W5W)
Desencaixe a tampa da luz de tecto 1 com uma
c have de parafusos fina, do lado do comando,
para aceder à lâmpada com defeito.
Luzes de leitura de mapas (2 / W5W)
Desencaixe a tampa da luz de tecto. Para
aceder à lâmpada com defeito, desencaixe a
divisória da luz de leitura 2
em questão.
Iluminação da mala (W5W)
Desencaixe a caixa empurrando a base pela
parte de trás.
Iluminação do espaço para os pés e
compartimento de arrumação central (W5W)
Desencaixe a caixa para aceder à lâmpada.
Iluminação do porta-luvas (W5W)
Desencaixe a caixa para aceder à lâmpada.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed01-2015
Substituição de um fusível
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede CITROËN ou uma
oficina qualificada.
A CITROËN declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela CITROËN
e não instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10 miliamperes.
A pinça de extracção e os locais dedicados
aos fusíveis de substituição encontram-se
instalados na parte de trás da tampa da caixa
de fusíveis do painel de bordo.
Para aceder:
F

D

esencaixe a tampa puxando a parte
lateral,
F

R

etire totalmente a tampa,
F

R

etire a pinça.
Acesso às ferramentas
Antes de substituir um fusível, é necessário
conhecer a causa da avaria e solucioná-la.
F
I
dentifique o fusível avariado observando o
estado do respectivo filamento.
Substituição de um fusível
Bom Mau
F

Ut

ilize a pinça especial para extrair o
fusível do respectivo alojamento.
F

S

ubstitua sistematicamente o fusível
avariado por um novo com um valor de
intensidade equivalente.
F

V

erifique a correspondência entre o
número gravado na caixa, o valor da
intensidae gravado na parte de cima e as
tabelas que se seguem.

217
DS3_pt_Chap08_info-pratiques_ed01-2015

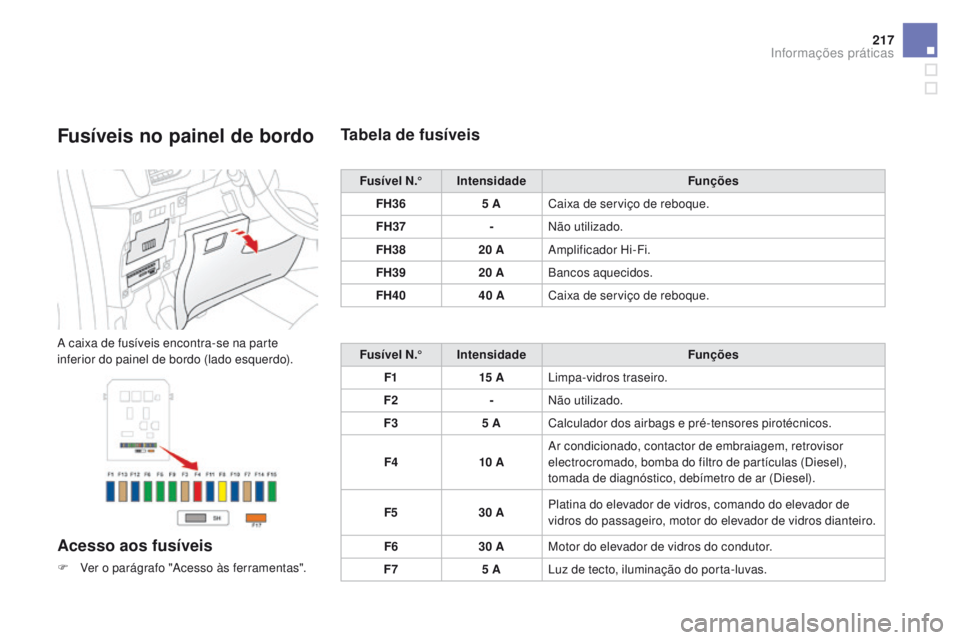

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F Ver o parágrafo "Acesso às ferramentas".
Tabela de fusíveis
Fu sí vel n.°I ntensidade Funções
FH36 5 ACaixa de serviço de reboque.
FH37 -Não utilizado.
FH38 20 AAmplificador Hi-Fi.
FH39 20 ABancos aquecidos.
FH40 40 ACaixa de serviço de reboque.
Fu sí vel
n
.°I

ntensidade Funções
F1 15 ALimpa-vidros traseiro.
F2 -Não utilizado.
F3 5 ACalculador dos airbags e pré-tensores pirotécnicos.
F4 10 AAr condicionado, contactor de embraiagem, retrovisor
electrocromado, bomba do filtro de partículas (Diesel),
tomada de diagnóstico, debímetro de ar (Diesel).
F5 30 APlatina do elevador de vidros, comando do elevador de
vidros do passageiro, motor do elevador de vidros dianteiro.
F6 30 AMotor do elevador de vidros do condutor.
F7 5 ALuz de tecto, iluminação do porta-luvas.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed01-2015
Fu sí vel n.°I ntensidade Funções
F8 20 AEcrã multifunções, auto-rádio, rádio navegação, calculador
alarme, sirene alarme.
F9 30 ATomada de 12 V, alimentação de suporte navegação nómada.
F10 15 AComandos no volante.
F11 15 AAnti-roubo, tomada de diagnóstico, calculador da caixa de
velocidades automática.
F12 15 ASensor de chuva / luminosidade, caixa de serviço do reboque.
F13 5 AContactor de stop principal, caixa de serviço do motor.
F14 15 ACalculador de ajuda ao estacionamento, calculador dos
airbags, quadro de bordo, ar condicionado automático,
USB
Box, amplificador Hi-Fi.
F15 30 ATrancamento.
F16 -Não utilizado.
F17 40 ADescongelamento do vidro traseiro e retrovisores exteriores.
SH -Shunt PARC.

219
DS3_pt_Chap08_info-pratiques_ed01-2015
Fusíveis no compartimento
do motor
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria (lado
esquerdo).Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível (ver o parágrafo
correspondente).
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis.
Qualquer intervenção nos fusíveis da
caixa, situada na bateria, deverá ser
efectuada pela rede CITROËN ou por
uma oficina qualificada.
Informações práticas

DS3_pt_Chap08_info-pratiques_ed01-2015
Tabela de fusíveis
Fu sí vel n.°A mperes Funções
F1 20 AAlimentação do calculador do motor, relé de comando do grupo motoventilador, relé principal de controlo do
motor multifunções, bomba de injecção (Diesel).
F2 15 AAvisador sonoro.
F3 10 ALava-vidros dianteiro e traseiro.
F4 20 ALuzes diurnas.
F5 15 AAquecedor de gasóleo (Diesel), bomba de aditivo do filtro de partículas (Diesel), debímetro de ar (Diesel),
electroválvula EGR (Diesel), aquecedor blow-by e electroválvulas (VTi).
F6 10 ACalculador ABS / CDS, contactor de stop secundário.
F7 10 ADirecção assistida eléctrica, caixa de velocidades automática.
F8 25 AComando do motor de arranque.
F9 10 ACaixa de comutação e de protecção (Diesel).
F10 30 AAquecedor de gasóleo (Diesel), aquecedor blow-by (Diesel), bomba de combustível (VTi), injectores e bobinas
de ignição (Gasolina).
F11 40 APulsor do ar condicionado.

221
DS3_pt_Chap08_info-pratiques_ed01-2015
Fu sí vel n.°A mperes Funções
F12 30 AVelocidade reduzida/elevada do limpa-vidros dianteiro.
F13 40 AAlimentação da caixa de serviço inteligente
(+ a p ó s c o nt ac to).
F14 30 AAlimentação Valvetronic (VTi).
F15 10 ALuz de estrada direita.
F16 10 ALuz de estrada esquerda.
F17 15 ALuz de cruzamento esquerda.
F18 15 ALuz de cruzamento direita.
F19 15 ASondas de oxigénio e electroválvulas (VTi), electroválvulas
(Diesel), electroválvulas EGR (Diesel).
F20 10 ABombas, termostato pilotado (VTi), electroválvula de
distribuição (THP), sonda de água no gasóleo (Diesel).
F21 5 AAlimentação do comando do grupo motoventilador,
ABS / CDS, bomba turbo (THP).
Informações práticas

DS3_pt_Chap08_info-pratiques_ed01-2015
Tabela dos máxi-fusíveis
Fu sí vel n.°A mperes Funções
MF1* 60 AGrupo motoventilador.
MF2* 30 ABomba ABS /CDS.
MF3* 30 AElectroválvulas ABS /CDS.
MF4* 60 AAlimentação da Caixa de Serviço Inteligente.
MF5* 60 AAlimentação da Caixa de Serviço Inteligente.
MF6* 30 AGrupo motoventilador adicional (THP).
MF7* 80 ACaixa de fusíveis do habitáculo.
MF8* -Não utilizado.
*

O

s maxi-fusíveis constituem uma protecção suplementar dos sistemas eléctricos. Qualquer intervenção nestes fusíveis deve ser efectuada pela rede
CITROËN ou por uma oficina qualificada.
