2016 CITROEN C4 CACTUS Návod na použitie (in Slovak)

191
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
F Dajte podložku zdviháka 2 na zem a
uistite sa, že je kolmá na predné miesto A
alebo zadné miesto B na podvozku
vozidla; zvoľte si miesto čo najbližšie
k
vymieňanému kolesu. F
R ozložte zdvihák
2 tak, aby sa jeho hlava dotýkala použitého miesta A alebo B ; oporná
plocha A alebo B vozidla musí celkom zapadnúť do strednej časti hlavy zdviháka.
F

N
advihnite vozidlo do výšky, ktorá umožňuje jednoduché založenie rezervného kolesa
(nepoškodeného).
Dbajte o to, aby bol zdvihák naozaj stabilný. Ak je zem šmykľavá alebo sypká, zdvihák sa
môže vyšmyknúť alebo zosadnúť - riziko poranenia!
Postarajte sa o to, aby zdvihák zapadol do miesta A alebo B pod vozidlom a zároveň sa
uistite, že oporná plocha vozidla je správne vycentrovaná na hlave zdviháka. V opačnom
prípade by hrozilo poškodenie vozidla a/alebo zosadnutie zviháka - riziko poranenia!
8
V pr

192
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
Montáž kolesa
Upevnenie rezervného
kolesa
Ak je vaše vozidlo vybavené kolesami
s hliníkovými diskami, je normálne, že
pri doťahovaní skrutiek počas spätnej
montáže neprichádzajú podložky do
tesného kontaktu s rezervným kolesom.
Upevnenie kolesa sa vykonáva zatlačením
kónického drieku každej skrutky.
Po výmene kolesa
V sieti CITROËN alebo v odbornom
servise si dajte čo najrýchlejšie
skontrolovať dotiahnutie skrutiek a tlak
hustenia rezervného kolesa.
Nechajte si opraviť poškodené koleso
a v čo najkratšom čase ho opäť
namontujte na vaše vozidlo.
F

O

dstráňte skrutky a uložte ich na čisté
miesto.
F
O
dstráňte koleso.
V p

193
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015

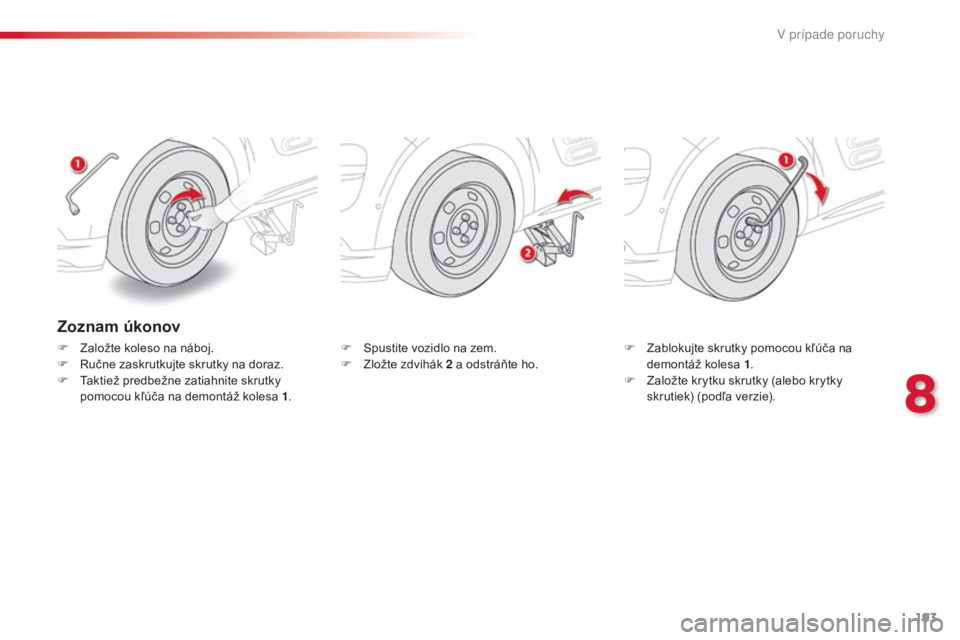

Zoznam úkonov
F Založte koleso na náboj.
F R učne zaskrutkujte skrutky na doraz.
F

T
aktiež predbežne zatiahnite skrutky
pomocou kľúča na demontáž kolesa 1 .F
S pustite vozidlo na zem.
F Z ložte zdvihák 2 a odstráňte ho. F
Z ablokujte skrutky pomocou kľúča na
demontáž kolesa 1.
F

Z
aložte krytku skrutky (alebo krytky
skrutiek) (podľa verzie).
8
V pr

194
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
Výmena žiarovky
Predné svetlá
1. Denné/obrysové svetlá (LED).
2. Stretávacie svetlá (H7).
3.
D

iaľkové svetlá (H1).
4.
U

kazovatele smeru (PY21W).
5.
H

mlové svetlomety (PS24W). Pri určitých klimatických podmienkach
(nízka teplota, vlhkosť) sa môže
vnútorný povrch predných a zadných
svetlometov zarosiť, čo je normálny
jav, zmizne počas niekoľkých minút po
zapnutí svetiel.
Svetlomety sú vybavené krytom
z polykarbonátu, ktorý má ochranný
náter:
F
n
ečistite ich suchou
alebo drsnou utierkou ani
rozpúšťadlami,
F
p
oužívajte špongiu a mydlovú vodu
alebo prostriedok s neutrálnym pH,
F
p
ri vysokotlakovom umývaní
odolných nečistôt nesmerujte
vodnú trysku na svetlomety príliš
dlho, pretože by sa mohla poškodiť
ochranná vrstva alebo tesnenie
svetlometov.
Žiarovku je možné vymeniť až niekoľko
minút po zhasnutí svetlometu (riziko
vážneho popálenia).
F

Ž
iarovky sa nikdy nedotýkajte
prstami: použite utierku, ktorá
nepúšťa vlákna.
Dôležité je používať výhradne žiarovky
typu anti-UV, aby sa zabránilo
poškodeniu svetlometu.
Starú žiarovku vždy vymeňte za novú
s tými istými hodnotami a vlastnosťami.
V pr

195
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
Denné svetlá/obrysové svetlá
(LED)
S výmenou elektroluminiscenčných diód (LED)
sa obráťte na servisnú sieť CITROËN alebo
odborný servis.F
O distite konektor žiarovky.
F

V
yberte žiarovku a vymeňte ju.
Stretávacie svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F

C
hyťte konektor a držiak žiarovky, potom
súpravu potiahnite smerom hore a odistite
ho.
F

V
yberte súpravu konektora a držiaka
žiarovky. Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. Polohový
kolíček žiarovky nasmerujte smerom nahor
.
8
V pr

196
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
Diaľkové svetlá
F Potiahnutím jazýčka odstráňte ochranný kryt.
F O distite konektor žiarovky (nevyberajte
uzemňovací konektor, ktorý sa nachádza
d o l e).
F

R
oztiahnite pružinu, potom ju vysuňte
smerom do stredu vozidla, aby ste mohli
uvoľniť žiarovku.
F

O
dstráňte žiarovku a vymeňte ju.
Ukazovatele smeru
Žiarovky jantárovožltej farby, ako
sú ukazovatele smeru, musia byť
nahradené žiarovkami s rovnakými
vlastnosťami a rovnakou farbou.
Rýchlejšie blikanie kontrolky
ukazovateľa smeru (pravého alebo
ľavého) znamená poruchu jednej zo
žiaroviek na zodpovedajúcej strane.
F

O

točte držiak žiarovky o jednu osminu
otáčky proti smeru hodinových ručičiek
a odstráňte ho.
F

O

dmontujte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí. Polohový
kolíček žiarovky nasmerujte smerom nadol.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
V pr

197
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
Hmlové svetlomety
Pri výmene týchto žiaroviek sa môžete
tiež obrátiť na sieť CITROËN alebo
odborný servis.
F

P

od prednými nárazníkmi odskrutkujte
3

pripevňovacie skrutky blatníka.
F

O

dtiahnite blatník, aby ste sa dostali
k hmlovému svetlometu.
F

S

tlačením jazýčka v hornej časti odpojte
konektor držiaka žiarovky. F

P

alcom a ukazováčkom zovrite oba klipsy
(hore a dole) a vyberte držiak žiarovky.
F

N

ahraďte blok (držiak žiarovky a žiarovku).
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
8
V pr

198
C4-cactus_sk_Chap08_En-cas-de-panne_ed01-2015
Bočné smerové svetlá
F Zasuňte skrutkovač do medzery na boku smerového svetla.
F

Z
apáčte skrutkovačom, aby ste uvoľnili
bočné smerové svetlo a svetlo vytiahnite.
F

Odpojte konektor bočného smerového svetla.F Vymeňte modul.
Modul si môžete zaobstarať v sieti CITROËN
alebo v odbornom servise. Pri opätovnej montáži postupujte v opačnom
poradí.Pri demontáži:
-

d
bajte o to, aby ste skrutkovačom
nepoškodili lak vozidla,
-
z
aistite, aby sa kábel s konektorom
nezasunul do dutiny blatníka.
Pri akýchkoľvek problémoch s výmenou
týchto žiaroviek sa môžete obrátiť
na sieť CITROËN alebo na odboirný
servis.
V pr
