2016 CITROEN C4 AIRCROSS Navodila Za Uporabo (in Slovenian)

112
Vožnja

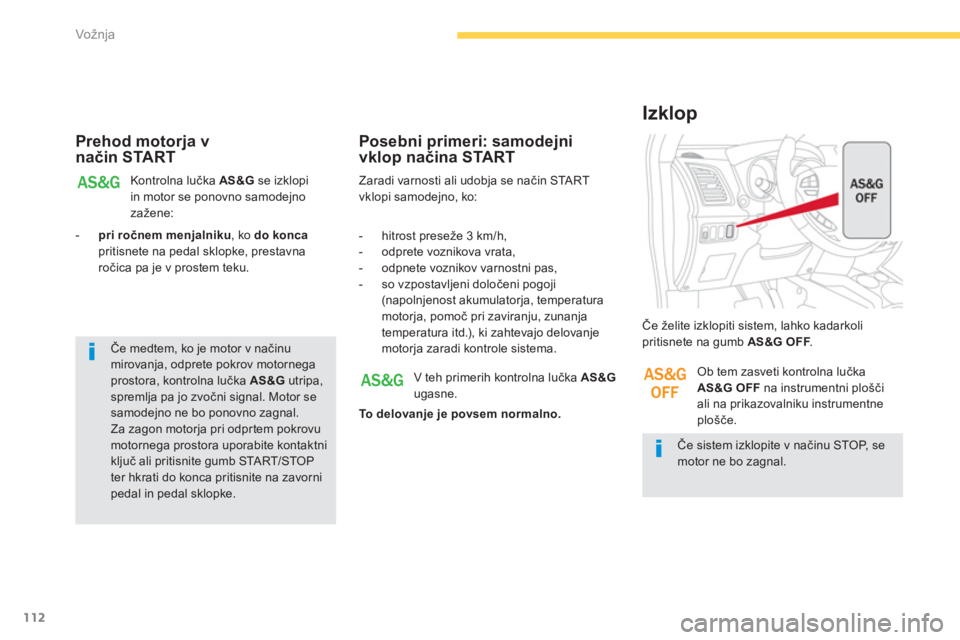

Prehod motorja v
način START

Kontrolna lučka AS&G
se izklopi
in motor se ponovno samodejno
zažene:


- pri ročnem menjalniku
, ko do konca

pritisnete na pedal sklopke, prestavna
ročica pa je v prostem teku.
Zaradi varnosti ali udobja se način START
vklopi samodejno, ko:

Posebni primeri: samodejni
vklop načina START



- hitrost preseže 3 km/h,

- odprete voznikova vrata,

- odpnete voznikov varnostni pas,

- so vzpostavljeni določeni pogoji
(napolnjenost akumulatorja, temperatura
motorja, pomoč pri zaviranju, zunanja
temperatura itd.), ki zahtevajo delovanje
motorja zaradi kontrole sistema.
Če sistem izklopite v načinu STOP, se
motor ne bo zagnal. Če želite izklopiti sistem, lahko kadarkoli
pritisnete na gumb AS&G OFF
.


Izklop

V teh primerih kontrolna lučka AS&G

ugasne.

To delovanje je povsem normalno.


Ob tem zasveti kontrolna lučka
AS&G OFF
na instrumentni plošči
ali na prikazovalniku instrumentne
plošče.
Če medtem, ko je motor v načinu
mirovanja, odprete pokrov motornega
prostora, kontrolna lučka AS&G
utripa,
spremlja pa jo zvočni signal. Motor se
samodejno ne bo ponovno zagnal.
Za zagon motorja pri odprtem pokrovu
motornega prostora uporabite kontaktni
ključ ali pritisnite gumb START/STOP
ter hkrati do konca pritisnite na zavorni
pedal in pedal sklopke.

113
4
Vožnja
Sistem se ponovno vklopi samodejno
ob vsakem zagonu motorja s ključem ali
z gumbom START/STOP.

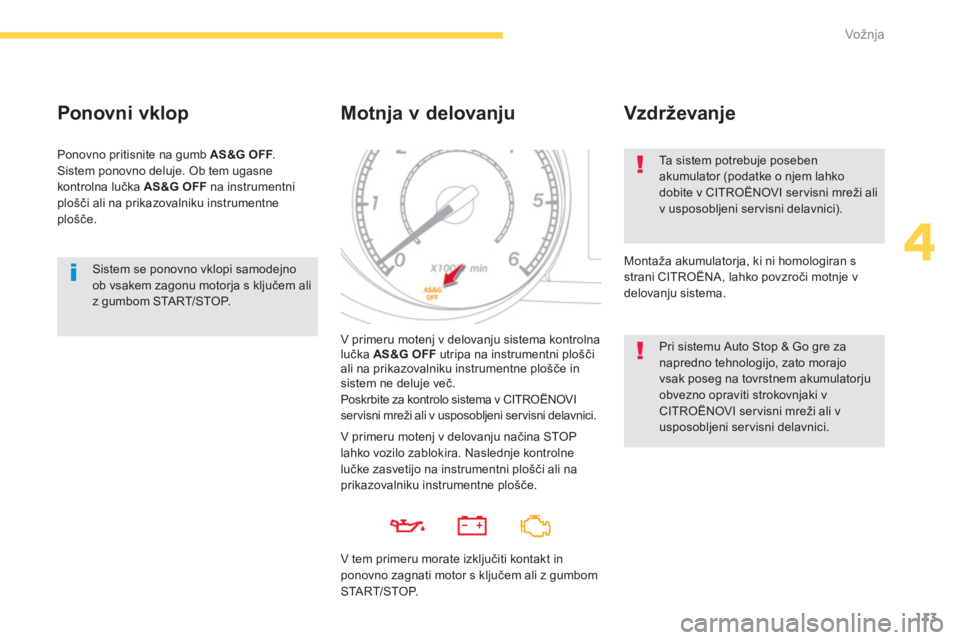

Ponovni vklop

Ponovno pritisnite na gumb AS&G OFF
.
Sistem ponovno deluje. Ob tem ugasne
kontrolna lučka AS&G OFF
na instrumentni
plošči ali na prikazovalniku instrumentne
plošče.


Motnja v delovanju

V primeru motenj v delovanju sistema kontrolna
lučka AS&G OFF
utripa na instrumentni plošči
ali na prikazovalniku instrumentne plošče in
sistem ne deluje več.
Poskrbite za kontrolo sistema v CITROËNOVI
ser visni mreži ali v usposobljeni ser visni delavnici. Ta sistem potrebuje poseben
akumulator (podatke o njem lahko
dobite v CITROËNOVI ser visni mreži ali
v usposobljeni ser visni delavnici).

Montaža akumulatorja, ki ni homologiran s
strani CITROËNA, lahko povzroči motnje v
delovanju sistema.

Vzdrževanje

Pri sistemu Auto Stop & Go gre za
napredno tehnologijo, zato morajo
vsak poseg na tovrstnem akumulatorju
obvezno opraviti strokovnjaki v
CITROËNOVI ser visni mreži ali v
usposobljeni servisni delavnici.

V primeru motenj v delovanju načina STOP
lahko vozilo zablokira. Naslednje kontrolne
lučke zasvetijo na instrumentni plošči ali na
prikazovalniku instrumentne plošče.

V tem primeru morate izključiti kontakt in
ponovno zagnati motor s ključem ali z gumbom
START/STOP.

175
7
Praktične informacije

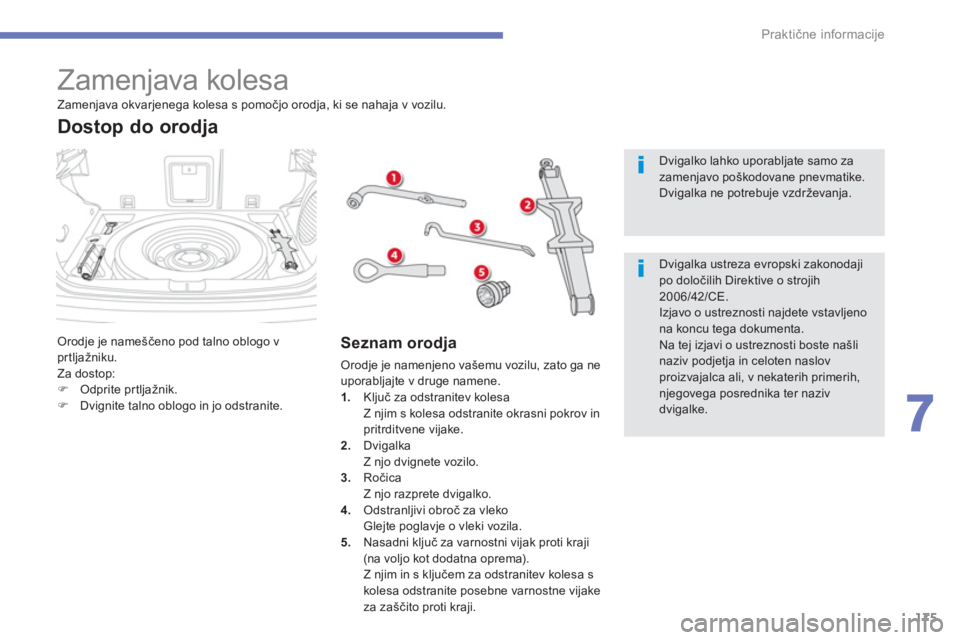

Zamenjava kolesa

Orodje je nameščeno pod talno oblogo v
prtljažniku.
Za dostop:


)
Odprite prtljažnik.

)
Dvignite talno oblogo in jo odstranite.


Dostop do orodja


Seznam orodja

Orodje je namenjeno vašemu vozilu, zato ga ne
uporabljajte v druge namene.


1.
Ključ za odstranitev kolesa
Z njim s kolesa odstranite okrasni pokrov in
pritrditvene vijake.

2.
Dvigalka
Z njo dvignete vozilo.

3.
Ročica
Z njo razprete dvigalko.

4.
Odstranljivi obroč za vleko
Glejte poglavje o vleki vozila.

5.
Nasadni ključ za varnostni vijak proti kraji
(na voljo kot dodatna oprema).
Z njim in s ključem za odstranitev kolesa s
kolesa odstranite posebne varnostne vijake
za zaščito proti kraji.
Zamenjava okvarjenega kolesa s pomočjo orodja, ki se nahaja v vozilu.


Dvigalko lahko uporabljate samo za
zamenjavo poškodovane pnevmatike.
Dvigalka ne potrebuje vzdrževanja.

Dvigalka ustreza evropski zakonodaji
po določilih Direktive o strojih
2006/42/CE.
Izjavo o ustreznosti najdete vstavljeno
na koncu tega dokumenta.
Na tej izjavi o ustreznosti boste našli
naziv podjetja in celoten naslov
proizvajalca ali, v nekaterih primerih,
njegovega posrednika ter naziv
dvigalke.

177
7
Praktične informacije

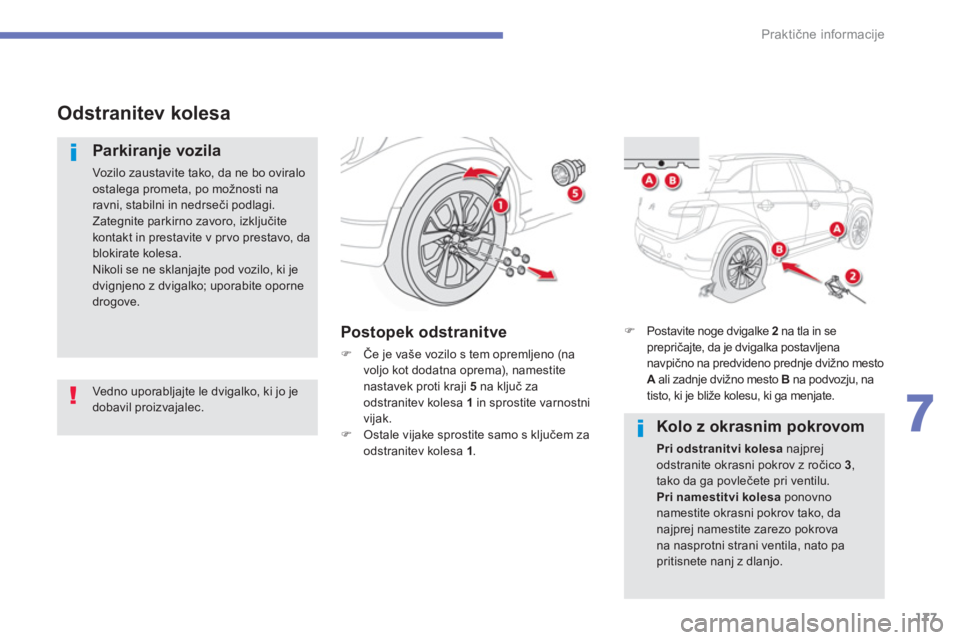

Odstranitev kolesa


Parkiranje vozila

Vozilo zaustavite tako, da ne bo oviralo
ostalega prometa, po možnosti na
ravni, stabilni in nedrseči podlagi.
Zategnite parkirno zavoro, izključite
kontakt in prestavite v prvo prestavo, da
blokirate kolesa.
Nikoli se ne sklanjajte pod vozilo, ki je
dvignjeno z dvigalko; uporabite oporne
drogove.


Postopek odstranitve



)
Če je vaše vozilo s tem opremljeno (na
voljo kot dodatna oprema), namestite
nastavek proti kraji 5
na ključ za
odstranitev kolesa 1
in sprostite varnostni
vijak.

)
Ostale vijake sprostite samo s ključem za
odstranitev kolesa 1
.
Vedno uporabljajte le dvigalko, ki jo je
dobavil proizvajalec.
)
Postavite noge dvigalke 2
na tla in se
prepričajte, da je dvigalka postavljena
navpično na predvideno prednje dvižno mesto
A
ali zadnje dvižno mesto B
na podvozju, na
tisto, ki je bliže kolesu, ki ga menjate.

Kolo z okrasnim pokrovom


Pri odstranitvi kolesa
najprej
odstranite okrasni pokrov z ročico 3
,
tako da ga povlečete pri ventilu.

Pri namestitvi kolesa
ponovno
namestite okrasni pokrov tako, da
najprej namestite zarezo pokrova
na nasprotni strani ventila, nato pa
pritisnete nanj z dlanjo.

178
Praktične informacije


)

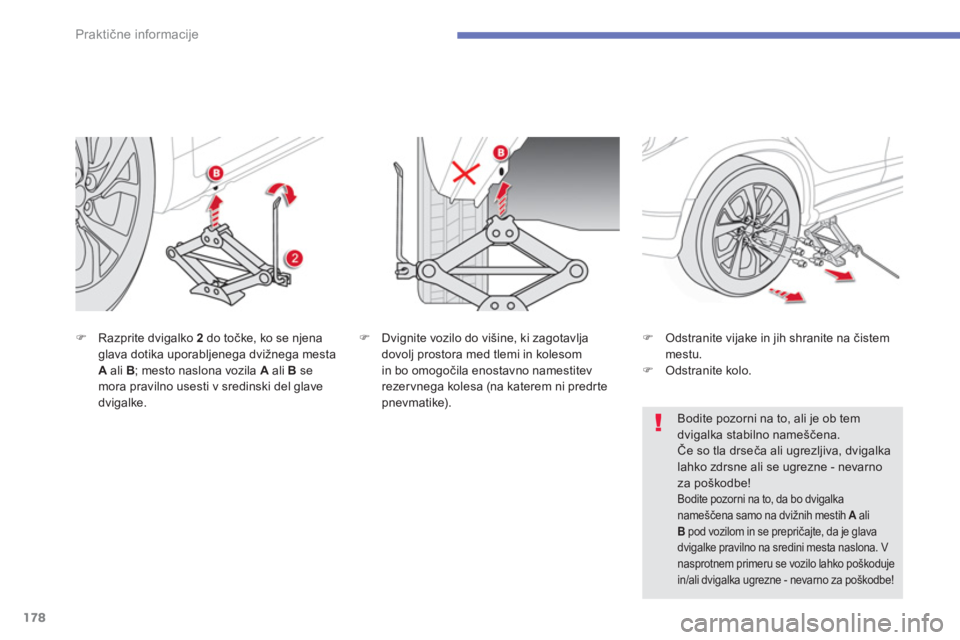

Razprite dvigalko 2
do točke, ko se njena
glava dotika uporabljenega dvižnega mesta
A
ali B
; mesto naslona vozila A
ali B
se
mora pravilno usesti v sredinski del glave
dvigalke.
)
Dvignite vozilo do višine, ki zagotavlja
dovolj prostora med tlemi in kolesom
in bo omogočila enostavno namestitev
rezer vnega kolesa (na katerem ni predrte
pnevmatike).
)
Odstranite vijake in jih shranite na čistem
mestu.

)
Odstranite kolo.


Bodite pozorni na to, ali je ob tem
dvigalka stabilno nameščena.
Če so tla drseča ali ugrezljiva, dvigalka
lahko zdrsne ali se ugrezne - nevarno
za poškodbe!
Bodite pozorni na to, da bo dvigalka
nameščena samo na dvižnih mestih A
ali
B
pod vozilom in se prepričajte, da je glava
dvigalke pravilno na sredini mesta naslona. V
nasprotnem primeru se vozilo lahko poškoduje
in/ali dvigalka ugrezne - nevarno za poškodbe!

215
8
Kontrole
Ne izpostavljajte kože dolgotrajnejšemu
stiku z izrabljenim motornim oljem in
drugimi tekočinami.
Večina teh tekočin je škodljivih za
zdravje in so zelo korozivne.
Olja in drugih izrabljenih tekočin ne
izlivajte v kanalizacijo ali v zemljo.
Izrabljeno motorno olje zlijte v
posebne kontejnerje, ki jih boste našli
v CITROËNOVI ser visni mreži ali v
usposobljeni servisni delavnici.








Izrabljene tekočine


Dolivanje

Aditiv morajo obvezno in hitro doliti v
CITROËNOVi ser visni mreži ali v kvalificirani
servisni delavnici.









Nivo aditiva (dizelska
različica 1,6 HDi 110 s
filtrom trdnih delcev)
Na najnižji nivo aditiva v posodi opozarja prikaz
tega sporočila.


Značilnosti

Za optimalno čistočo pri dolivanju tekočini ne
dodajajte vode.

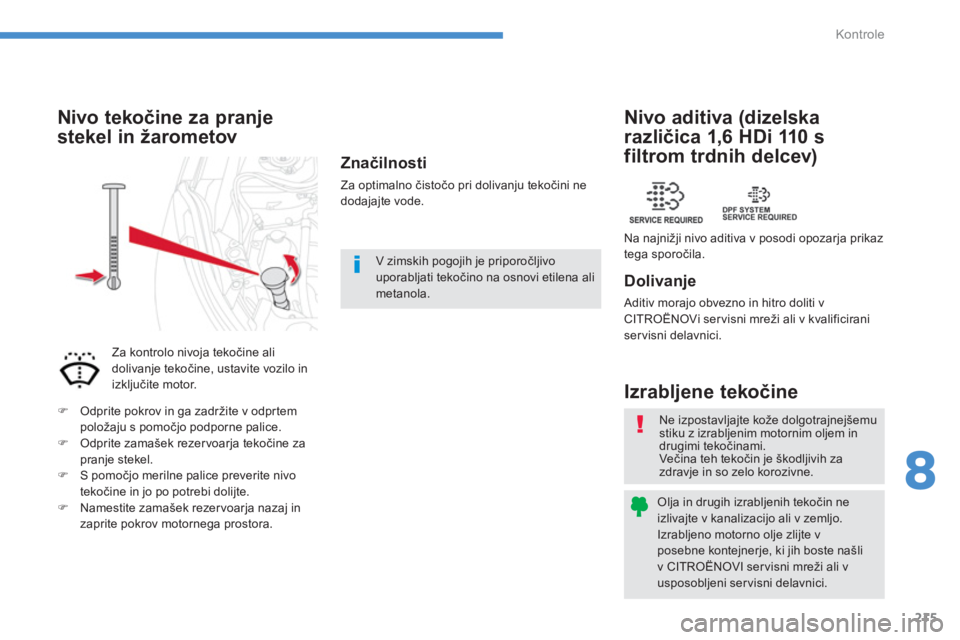

Nivo tekočine za pranje
stekel in žarometov

Za kontrolo nivoja tekočine ali
dolivanje tekočine, ustavite vozilo in
izključite motor.


)
Odprite pokrov in ga zadržite v odprtem
položaju s pomočjo podporne palice.

)
Odprite zamašek rezer voarja tekočine za
pranje stekel.

)
S pomočjo merilne palice preverite nivo
tekočine in jo po potrebi dolijte.

)
Namestite zamašek rezer voarja nazaj in
zaprite pokrov motornega prostora.
V zimskih pogojih je priporočljivo
uporabljati tekočino na osnovi etilena ali
metanola.

9
219
Te h n ični podatki


*

Največja moč motorja ustreza homologirani vrednosti, merjeni na preizkuševališču, v pogojih, ki so določeni v evropski zakonodaji
(direktiva 1999/99/CE).

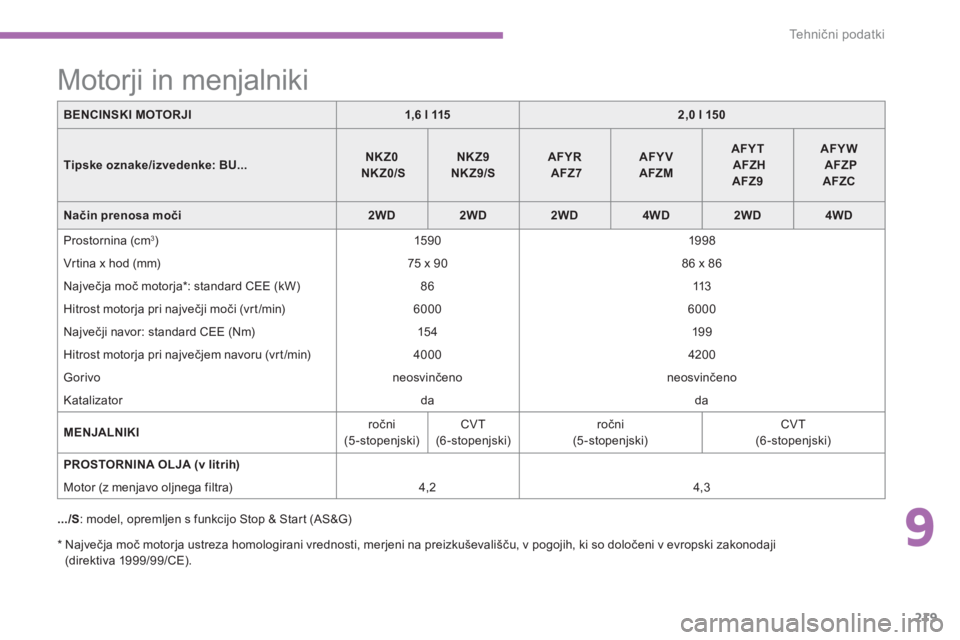

Motorji in menjalniki


.../S
: model, opremljen s funkcijo Stop & Start (AS&G)
BENCINSKI MOTORJI


1,6 l 115



2,0 l 150



Tipske oznake/izvedenke:
BU...


NKZ0


NKZ0/S



NKZ9
NKZ9/S



AFYR

AFZ7



AFYV
AFZM



AFYT

AFZH
AFZ9



AFYW

AFZP
AFZC



Način prenosa moči


2WD



2WD



2WD



4WD



2WD



4WD


Prostornina (cm
3
)
159 0
19 98
Vrtina x hod (mm)
75 x 90
86 x 86
Največja moč motorja * : standard CEE (kW)
86
113
Hitrost motorja pri največji moči (vrt /min)
6000
6000
Največji navor: standard CEE (Nm)
15 4
19 9
Hitrost motorja pri največjem navoru (vrt /min)
4000
4200
Gorivo
neosvinčeno
neosvinčeno
Katalizator
da
da

MENJALNIKI

ročni
(5-stopenjski)
CVT
(6-stopenjski)
ročni
(5-stopenjski)
CVT
(6-stopenjski)

PROSTORNINA OLJA (v litrih)





Motor (z menjavo oljnega filtra)
4,2

4,3

220
Te h n ični podatki

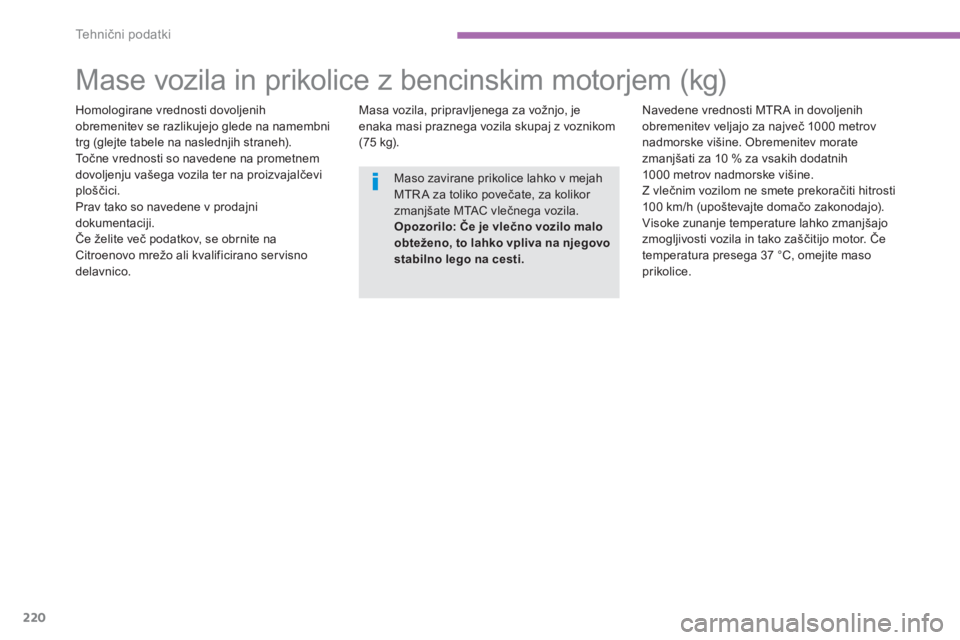

Mase vozila in prikolice z bencinskim motorjem (kg)


Homologirane vrednosti dovoljenih
obremenitev se razlikujejo glede na namembni
trg (glejte tabele na naslednjih straneh).
Točne vrednosti so navedene na prometnem
dovoljenju vašega vozila ter na proizvajalčevi
ploščici.
Prav tako so navedene v prodajni
dokumentaciji.
Če želite več podatkov, se obrnite na
Citroenovo mrežo ali kvalificirano ser visno
delavnico.
Masa vozila, pripravljenega za vožnjo, je
enaka masi praznega vozila skupaj z voznikom
(75 kg).
Navedene vrednosti MTR A in dovoljenih
obremenitev veljajo za največ 1000 metrov
nadmorske višine. Obremenitev morate
zmanjšati za 10 % za vsakih dodatnih
1000 metrov nadmorske višine.
Z vlečnim vozilom ne smete prekoračiti hitrosti
100 km/h (upoštevajte domačo zakonodajo).
Visoke zunanje temperature lahko zmanjšajo
zmogljivosti vozila in tako zaščitijo motor. Če
temperatura presega 37 °C, omejite maso
prikolice.

Maso zavirane prikolice lahko v mejah
MTR A za toliko povečate, za kolikor
zmanjšate MTAC vlečnega vozila.
Opozorilo: Če je vlečno vozilo malo
obteženo, to lahko vpliva na njegovo
stabilno lego na cesti.
