2016 CITROEN C4 AIRCROSS Navodila Za Uporabo (in Slovenian)

215
C4-Aircross_sl_Chap08_verifications_ed01-2014
Ne izpostavljajte kože dolgotrajnejšemu
stiku z izrabljenim motornim oljem in
drugimi tekočinami.
Večina teh tekočin je škodljivih za
zdravje in so zelo korozivne.
Olja in drugih izrabljenih tekočin ne
izlivajte v kanalizacijo ali v zemljo.
Izrabljeno motorno olje zlijte v
posebne kontejnerje, ki jih boste našli
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici.
Izrabljene tekočine
Dolivanje
Aditiv morajo obvezno in hitro doliti v
CITROËNOVi servisni mreži ali v kvalificirani
servisni delavnici.
Nivo aditiva (dizelska
različica 1,6 HDi 110 s
filtrom trdnih delcev)
Na najnižji nivo aditiva v posodi opozarja prikaz
tega sporočila.
Značilnosti
Za optimalno čistočo pri dolivanju tekočini ne
dodajajte vode.

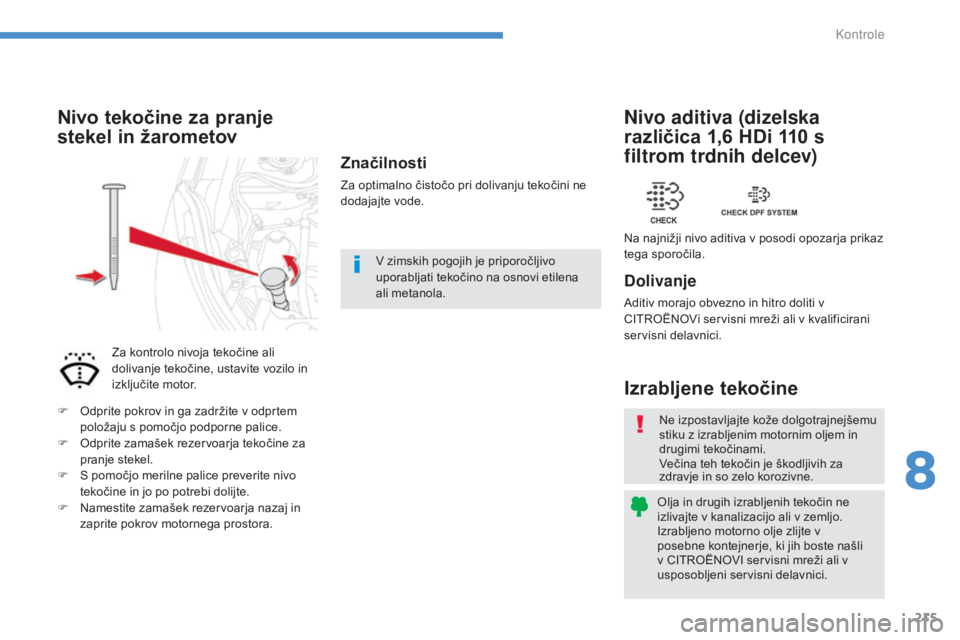

Nivo tekočine za pranje
stekel in žarometov
Za kontrolo nivoja tekočine ali
dolivanje tekočine, ustavite vozilo in
izključite motor.
F

O

dprite pokrov in ga zadržite v odprtem
položaju s pomočjo podporne palice.
F

O

dprite zamašek rezervoarja tekočine za
pranje stekel.
F

S p

omočjo merilne palice preverite nivo
tekočine in jo po potrebi dolijte.
F

N

amestite zamašek rezervoarja nazaj in
zaprite pokrov motornega prostora. V zimskih pogojih je priporočljivo
uporabljati tekočino na osnovi etilena
ali metanola.
8
Kontrole

216
C4-Aircross_sl_Chap08_verifications_ed01-2014
Kontrole
12-voltni akumulator
Nivo elektrolitov
Za dostop do akumulatorja glejte
poglavje o 12-voltnem akumulatorju.Glede menjave filtrov glejte servisno
knjižico z garancijskimi pogoji.
Filter za zrak in filter za potniški prostor
Filter za olje zamenjajte ob vsaki
menjavi olja.
Glede menjave filtra za olje glejte
servisno knjižico z garancijski pogoji.
Filter za olje
Po potrebi dolijte destilirano vodo, tako da
odstranite čepe na različnih delih akumulatorja.
Nivo elektrolitov preverite najmanj enkrat na
mesec.
Če opravljate posege na akumulatorju, glejte
poglavje o 12-voltnem akumulatorju, da se
seznanite z opozorili glede odklapljanja in
priklapljanja akumulatorja.
Določene elemente v vozilu kontrolirajte in menjajte v skladu z navodili v servisni knjižici z garancijskimi pogoji in glede na motor.
V nasprotnem primeru naj kontrolo opravijo v CITROËNOVI servisni mreži ali kvalificirani servisni delavnici.
Nivo se mora nahajati med oznakama MINI
"LOWER LEVEL" (NIZEK NIVO) in MA XI
"UPPER LEVEL" (VISOK NIVO).
Filtrska vložka menjajte dvakrat pogosteje
,
če uporabljate vozilo v zelo onesnaženem
okolju ali pa predvsem za mestno vožnjo.
Če je filter za potniški prostor zamašen, lahko
vpliva na zmanjšanje učinkovitosti klimatske
naprave in povzroči neprijetne vonjave.
Kontrole

217
C4-Aircross_sl_Chap08_verifications_ed01-2014
Ročni menjalnik
Glede vzdrževanja menjalnika glejte
servisno knjižico z garancijskimi
pogoji.
Menjalnik CVT
Glede vzdrževanja menjalnika
CVT glejte servisno knjižico z
garancijskimi pogoji.
Filter trdnih delcev (dizelski motorji)
Če začasno zasveti ta kontrolna lučka in
se prikaže sporočilo na prikazovalniku
instrumentne plošče, opozarjata na začetno
zasičenost filtra trdnih delcev.Takoj ko to dopuščajo prometne
razmere, vozite s hitrostjo najmanj
40
km/h približno dvajset minut
(motor 1,6 l HDi: najnižja hitrost je
60 km/h).
Če kontrolna lučka še vedno sveti,
opozarja na premajhno količino aditiva.
Glejte poglavje o nivoju aditiva za
plinsko olje.
Pri novih vozilih lahko med prvimi
regeneracijami filtra trdnih delcev
zaznate vonj po zažganem, vendar je to
povsem normalen pojav.
Po daljši počasni vožnji ali daljšem
delovanju motorja na mestu, lahko med
pospeševanjem pri izpuhu izjemoma
zaznate vodno paro. To nima škodljivih
vplivov na ljudi ali okolje.
8
Kontrole

218
C4-Aircross_sl_Chap08_verifications_ed01-2014
Obraba zavornih ploščic je odvisna
od načina vožnje, še posebno pri
vozilih, ki se uporabljajo predvsem
za mestno vožnjo in kratke razdalje.
Včasih je potrebno preveriti zavore
tudi med dvema servisnima
pregledoma vozila.
Zavorne ploščice
Za vse informacije glede obrabe
zavornih diskov se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Obraba zavornih diskovParkirna zavora
Če ugotovite, da ima parkirna zavora
predolg hod, ali da ni več učinkovita,
morate poskrbeti za njeno nastavitev
tudi med dvema rednima servisnima
pregledoma.
Uporabljajte samo izdelke, ki jih
priporoča CITROËN, ali izdelke enake
kakovosti in enakih lastnosti.
CITROËN izbira in ponuja posebej
izbrane izdelke za optimalno delovanje
tako pomembnih sklopov kot je zavorni
sistem.
Po pranju vozila se lahko pojavi
vlaga (ali pozimi zmrzal) na zavornih
ploščičah ali zavornih kolutih, zato se
lahko poslabša učinkovitost zaviranja.
Večkrat poskušajte blago zavirati in
tako posušiti ali odmrzniti zavore.
Za kontrolo sistema morajo poskrbeti v
CITROËNOVI servisni mreži ali v usposobljeni
servisni delavnici.
Znižanje količine zavorne tekočine lahko
opozarja na uhajanje tekočine v krogotoku ali
na obrabo zavornih ploščic.
Kontrole

219
C4-Aircross_sl_Chap09_caracteristiques-techniques_ed01-2014
* Največja moč motorja ustreza homologirani vrednosti, merjeni na preizkuševališču, v pogojih, ki so določeni v evropski zakonodaji (direktiva 1999/99/CE).
Motorji in menjalniki
.../S: model, opremljen s funkcijo Stop & Start (AS&G)
BENCINSKI MOTORJI
1,6 L 115
2,0 L 150
Tipske oznake/izvedenke: BU... NK Z7


NK Z 7/S

NK Z0


NKZ0/S
AFYR

AFZ7 AFYV
AFZM AFYT
AFZH AFYW
AFZP
Način prenosa moči 2WD2WD 4WD2WD 4WD
Prostornina (cm
3) 159 0 19 98
Vrtina x hod (mm) 75
x 90 86
x 86
Največja moč motorja*: standard CEE (kW) 86113
Hitrost motorja pri največji moči (vrt /min) 60006000
Največji navor: standard CEE (Nm) 15 419 9
Hitrost motorja pri največjem navoru (vrt /min) 40004200
Gorivo neosvinčenoneosvinčeno
Katalizator dada
MENJALNIKI ročni
(pet prestav) ročni
(pet prestav) CVT
(šest prestav)
PROSTORNINA OLJA (v litrih)
Motor (z menjavo oljnega filtra) 4,24,3
9
Tehnični podatki

220
C4-Aircross_sl_Chap09_caracteristiques-techniques_ed01-2014

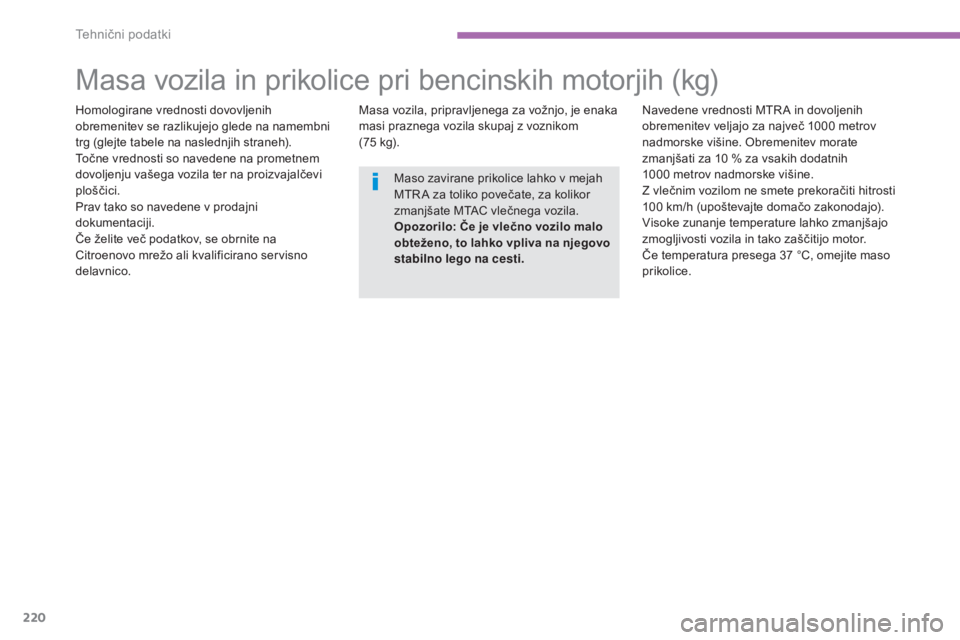

Masa vozila in prikolice pri bencinskih motorjih (kg)
Homologirane vrednosti dovovljenih
obremenitev se razlikujejo glede na namembni
trg (glejte tabele na naslednjih straneh).
Točne vrednosti so navedene na prometnem
dovoljenju vašega vozila ter na proizvajalčevi
ploščici.
Prav tako so navedene v prodajni
dokumentaciji.
Če želite več podatkov, se obrnite na
Citroenovo mrežo ali kvalificirano servisno
delavnico.Masa vozila, pripravljenega za vožnjo, je enaka
masi praznega vozila skupaj z voznikom
(75
kg).Navedene vrednosti MTR A in dovoljenih
obremenitev veljajo za največ 1000
metrov
nadmorske višine. Obremenitev morate
zmanjšati za 10
% za vsakih dodatnih
1000
metrov nadmorske višine.
Z vlečnim vozilom ne smete prekoračiti hitrosti
100
km/h (upoštevajte domačo zakonodajo).
Visoke zunanje temperature lahko zmanjšajo
zmogljivosti vozila in tako zaščitijo motor.
Če temperatura presega 37
°C, omejite maso
prikolice.
Maso zavirane prikolice lahko v mejah
MTR A za toliko povečate, za kolikor
zmanjšate MTAC vlečnega vozila.
Opozorilo: Če je vlečno vozilo malo
obteženo, to lahko vpliva na njegovo
stabilno lego na cesti.
Tehnični podatki

221
C4-Aircross_sl_Chap09_caracteristiques-techniques_ed01-2014
BENCINSKI MOTORJI1,6 L 115
Menjalniki ročni (pet prestav)
Tipske oznake/izvedenke: BU... NK Z0



NKZ0/S
Način prenosa moči 2WD
-

M
asa praznega vozila 1310
-

M
asa vozila, pripravljenega za vožnjo 13 8 5
-

N
ajvečja dovoljena obremenitev (MTAC) 1870
-

N
ajvečja dovoljena obremenitev (MTAC) pri
vleki prikolice 1925
-

S
kupna dovoljena masa (MTR A)
n

aklon 12 % 3025
-

M
asa zavirane prikolice (v mejah MTR A)
n

aklon 10 % ali 12 % 11 0 0
-

M
asa nezavirane prikolice 685
-

P
riporočena obremenitev vlečne kljuke 55
Za Evropo, Turčijo in francoska ozemlja DOM-TOM
9
Tehnični podatki

222
C4-Aircross_sl_Chap09_caracteristiques-techniques_ed01-2014

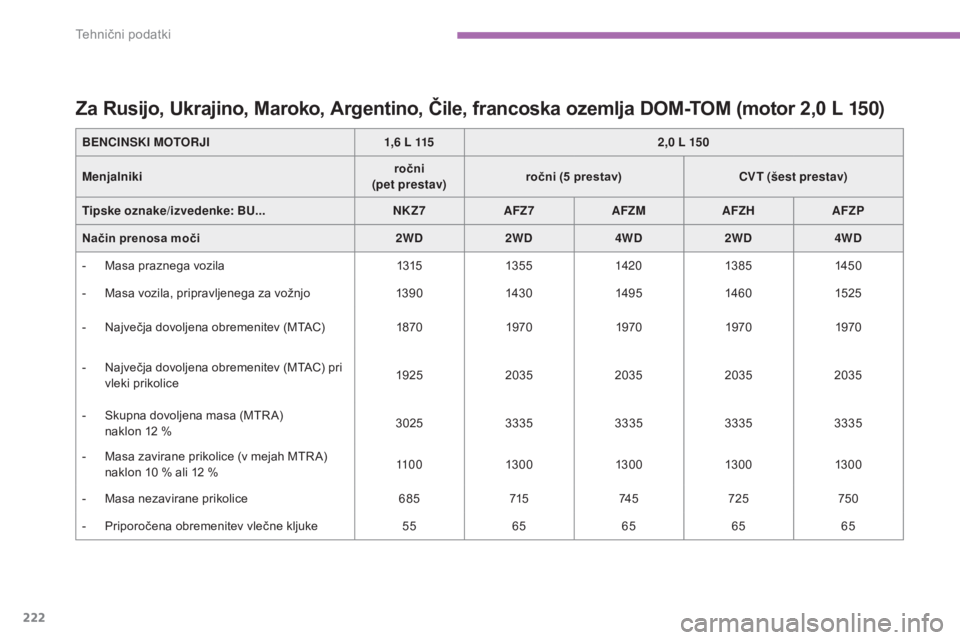

Za Rusijo, Ukrajino, Maroko, Argentino, Čile, francoska ozemlja DOM-TOM (motor 2,0 L 15 0)
BENCINSKI MOTORJI1,6 L 1152,0 L 150
Menjalniki ročni
(pet prestav) ročni (5
prestav)CVT (šest prestav)
Tipske oznake/izvedenke: BU... NKZ7AFZ7AFZM AFZHAFZP
Način prenosa moči 2WD2WD 4WD2WD 4WD
-

M
asa praznega vozila 131513 5 5 142013 8 5 145 0
-

M
asa vozila, pripravljenega za vožnjo 13 9 0143 0 149 5146 0 1525
-

N
ajvečja dovoljena obremenitev (MTAC) 18701970197019701970
-

N
ajvečja dovoljena obremenitev (MTAC) pri
vleki prikolice 1925
2035 203520352035
-

S
kupna dovoljena masa (MTR A)
n

aklon 12 % 3025
3335 333533353335
-

M
asa zavirane prikolice (v mejah MTR A)
n

aklon 10 % ali 12 % 11 0 0
13 0 0 13 0 013 0 013 0 0
-

M
asa nezavirane prikolice 68571574 5725 750
-

P
riporočena obremenitev vlečne kljuke 5565656565
Tehnični podatki
