Page 209 of 446

207
C4-Aircross_sl_Chap08_verifications_ed01-2014
Pokrov motornega prostora
F Odprite sprednja leva vrata.
F P ovlecite notranjo ročico A ob spodnjem
delu okvirja vrat. Ne odpirajte pokrova motornega prostora
ob močnem vetru.
Ko je motor vroč, previdno prijemajte
zunanjo ročico in oporni drog pokrova
motornega prostora, ker se lahko opečete.
F
O
dpnite oporni drog C, ki je nameščen na
hrbtni strani pokrova.
F
O
porni drog pritrdite v zarezo, da zadrži
pokrov v odprtem položaju.
Zapiranje
F Odstranite oporni drog iz zareze.
F P ritrdite ga nazaj na njegovo mesto na
hrbtni strani pokrova.
F
P
okrov potisnite navzdol in ga spustite tik
nad ležiščem.
F
P
reverite, ali se je pravilno zaskočil.Notranja ročica preprečuje odpiranje
pokrova motornega prostora, dokler so
leva sprednja vrata zaprta.
Odpiranje
F Zunanjo ročico B potisnite v levo in dvignite
p o k r ov.
To sporočilo se prikaže na prikazovalniku instrumentne
plošče, če je pokrov motornega prostora slabo zaprt.
Ventilator motorja se lahko vklopi
po ustavitvi vozila, zato pazite, da se
vanj ne zatakne kakšen predmet ali
oblačilo . Zaradi prisotnosti električne opreme v
motornem prostoru, se priporoča, da se,
kolikor je mogoče, izogibate izpostavljanju
vodi (dež, pranje avtomobila, ...).
8
Kontrole
Page 210 of 446
208
C4-Aircross_sl_Chap08_verifications_ed01-2014

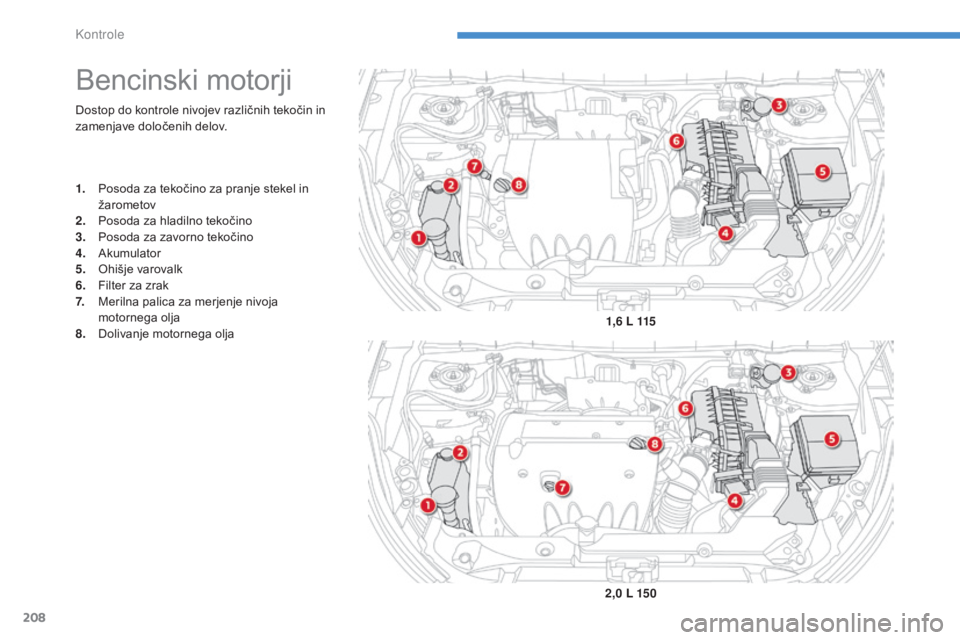

Dostop do kontrole nivojev različnih tekočin in
zamenjave določenih delov.
Bencinski motorji
1. Posoda za tekočino za pranje stekel in žarometov
2.
P
osoda za hladilno tekočino
3.
P
osoda za zavorno tekočino
4.
A
kumulator
5.
O
hišje varovalk
6.
F
ilter za zrak
7.
M
erilna palica za merjenje nivoja
motornega olja
8.
D
olivanje motornega olja 1,6
L 115
2,0
L 15 0
Kontrole
Page 211 of 446
209
C4-Aircross_sl_Chap08_verifications_ed01-2014
Dostop do kontrole nivojev različnih tekočin,
zamenjave nekaterih elementov in polnjenja
krogotoka za gorivo.
Dizelski motorji
1. Posoda za tekočino za pranje stekel in žarometov
2.
P
osoda za hladilno tekočino
3.
P
osoda za zavorno tekočino
4.
A
kumulator
5.
O
hišje varovalk
6.
F
ilter za zrak
7.
M
erilna palica za merjenje nivoja
motornega olja
8.
D
olivanje motornega olja
9.
Č
rpalka za polnjenje krogotoka* 1,6
HDi 110
1,8 HDi 150
* Odvisno od motorja.
8
Kontrole
Page 212 of 446

210
C4-Aircross_sl_Chap08_verifications_ed01-2014
Ko začne simbol hitro utripati
(približno dvakrat na sekundo),
je v posodi še zelo malo goriva
(približno 5
litrov).
Obvezno nalijte gorivo, da ne bi prišlo
do okvare motorja.

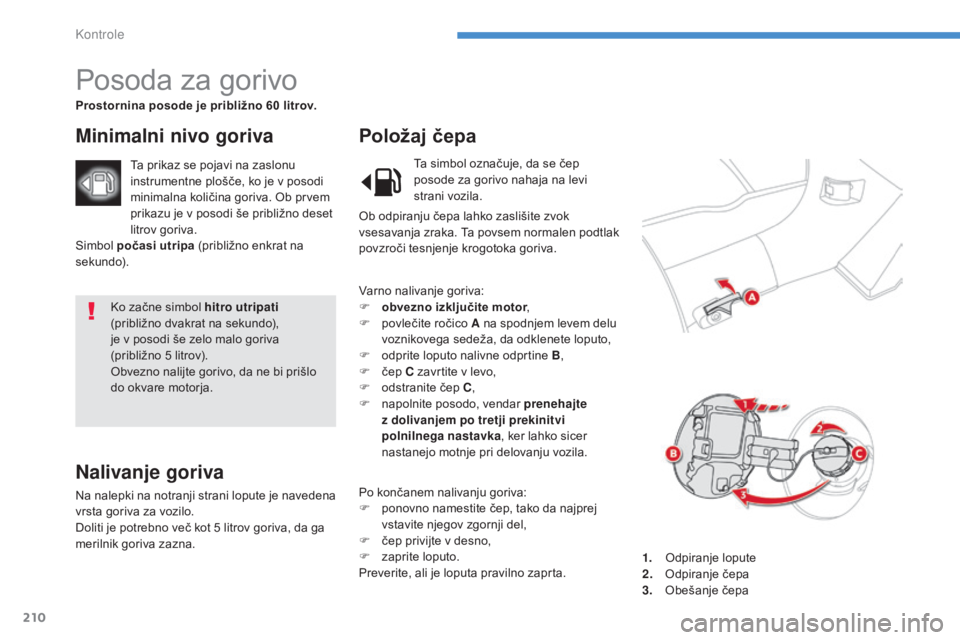

Posoda za gorivo
Prostornina posode je približno 60 litrov.
Minimalni nivo goriva
Nalivanje goriva
Na nalepki na notranji strani lopute je navedena
vrsta goriva za vozilo.
Doliti je potrebno več kot 5
litrov goriva, da ga
merilnik goriva zazna.
Položaj čepa
Ta prikaz se pojavi na zaslonu
instrumentne plošče, ko je v posodi
minimalna količina goriva. Ob prvem
prikazu je v posodi še približno deset
litrov goriva.
Simbol počasi utripa (približno enkrat na
sekundo).
1.
O
dpiranje lopute
2.
O
dpiranje čepa
3.
O
bešanje čepa
Varno nalivanje goriva:
F
ob
vezno izključite motor,
F
p
ovlečite ročico A na spodnjem levem delu
voznikovega sedeža, da odklenete loputo,
F
o
dprite loputo nalivne odprtine B,
F
č
ep C zavrtite v levo,
F
o
dstranite čep C,
F
n
apolnite posodo, vendar prenehajte
z dolivanjem po tretji prekinitvi
polnilnega nastavka , ker lahko sicer
nastanejo motnje pri delovanju vozila.
Po končanem nalivanju goriva:
F
p
onovno namestite čep, tako da najprej
vstavite njegov zgornji del,
F
č
ep privijte v desno,
F
z
aprite loputo.
Preverite, ali je loputa pravilno zaprta. Ta simbol označuje, da se čep
posode za gorivo nahaja na levi
strani vozila.
Ob odpiranju čepa lahko zaslišite zvok
vsesavanja zraka. Ta povsem normalen podtlak
povzroči tesnjenje krogotoka goriva.
Kontrole
Page 213 of 446

211
C4-Aircross_sl_Chap08_verifications_ed01-2014
Kakovost goriva za
bencinske motorje
Bencinski motorji so združljivi z bencinskimi
biogorivi tipa E10 (vsebujejo 10% etanola),
ki ustrezajo evropskima standardoma
EN 228
in EN 15376.
Goriva tipa E85
(vsebujejo do 85 % etanola)
so primerna izključno za vozila, ki se tržijo za
uporabo s tem tipom goriva (vozila BioFlex).
Etanol mora po kakovosti ustrezati evropskemu
standardu EN 15293.
Izključno za Brazilijo so na voljo posebna
vozila s pogonom na goriva, ki vsebujejo do
100
% etanola (tip E100).
Kakovost goriva za dizelske
motorje
Dizelski motorji so združljivi z biogorivi,
ki ustrezajo aktualnim in tudi prihodnjim
evropskim standardom (plinsko olje, ki ustreza
standardu EN 590 v zmesi z biogorivom po
standardu EN 14214) in so na voljo na črpalkah
(možnost primesi od 0
do 7 % metil estra
maščobne kisline).
Biogorivo B30
lahko uporabite pri nekaterih
dizelskih motorjih, vendar pa morate pri
tem obvezno upoštevati posebne pogoje
vzdrževanja. Obrnite se na CITROËNOVO
servisno mrežo ali na usposobljeno servisno
delavnico.
Uporaba kateregakoli drugega tipa (bio)
goriva (100
% ali razredčeno olje rastlinskega
ali živalskega izvora, gorivo za gospodinjsko
rabo, itd.) je strogo prepovedana (nevarnost za
poškodbe motorja in krogotoka za gorivo).
Bencinski motorji 1,6
l, ki so zasnovani za
delovanje na gorivo z oznako RON 95, lahko
delujejo tudi na gorivo z oznako RON 90, brez
nastavitve motorja, vendar z nekoliko slabšimi
zmogljivostmi.
Bencinski motorji 2,0
l lahko delujejo na gorivo
od oznake RON 90
dalje.
8
Kontrole
Page 214 of 446
212
C4-Aircross_sl_Chap08_verifications_ed01-2014
Prekinitev dovoda goriva (dizelski motorji)
Pri vozilih, ki so opremljena z motorjem
1,6 l HDi 110, je potrebno v primeru,
če zmanjka goriva, ročno ponovno napolniti
krogotok za gorivo; glejte ustrezno sliko
motornega prostora.
Motor 1,6 litra HDi
F V posodo nalijte najmanj pet litrov plinskega olja.
F
O
dprite pokrov motornega prostora.
F
P
o potrebi odpnite pokrov za dostop do
črpalke za polnjenje krogotoka.
F
V
ključite črpalko za polnjenje krogotoka
plinskega olja in črpajte toliko časa, dokler
ne začutite upora (prvi pritisk je lahko težji).
F
Z
aganjajte zaganjalnik, dokler ne zaženete
motorja (če motorja ne morete zagnati
v prvem poskusu, počakajte približno
petnajst sekund in ponovno poizkusite).
F
Č
e po nekaj poskusih motorja še vedno
niste zagnali, ponovno vključite črpalko in
nato zaganjalnik.
F
Č
rpalko pospravite nazaj na njeno mesto in
zapnite pokrov.
F
Z
aprite pokrov motornega prostora.
Kontrole
Page 215 of 446

213
C4-Aircross_sl_Chap08_verifications_ed01-2014
Kontrola nivojev
Pri opravljanju del v motornem prostoru bodite posebej previdni, da se ne opečete, ker so lahko nekateri deli motorja zelo vroči, ventilator
hladilnika motorja pa se lahko kadarkoli vklopi, tudi pri izklopljenem kontaktu.
Nivo motornega olja
Nivo lahko preverite ročno z merilno
palico, ki se nahaja pod pokrovom
motorja. Da bi jo laže našli, si
oglejte opis prostora pod motorjem v
navodilih za uporabo.Menjava olja
Menjavo olja je potrebno opraviti v določenih
presledkih v skladu z navodili v servisni knjižici
z garancijskimi pogoji.
Če želite ohraniti zanesljivost delovanja motorja
in sistema proti onesnaževanju, nikoli ne
uporabljajte aditiva v motornem olju.
Značilnosti
Izbrano olje mora ustrezati motorju vozila in
priporočilom proizvajalca vozila.
Redno kontrolirajte nivoje v skladu z navodili v servisni knjižici z garancijskimi pogoji in jih dopolnite, če ni v navodilih drugače navedeno.
V primeru znatnega znižanja nivoja se obrnite na CITROËNOVO servisno mrežo ali na kvalificirano servisno delavnico, kjer bodo preverili delovanje sistema.
Merilna palica za ročno merjenje nivoja olja
Na merilni palici sta dve oznaki za nivo olja:
A = maksi
Če je ta oznaka presežena,
se obrnite na CITROËNOVO
servisno mrežo ali na
kvalificirano servisno
delavnico.
B = mini
Preko odprtine za dolivanje
dopolnite nivo olja z oljem, ki
je predpisano za vaš motor.
Nivo olja se ne sme nikoli
spustiti pod to oznako.
Ročna kontrola nivoja motornega olja je
veljavna le, če vozilo stoji na vodoravni podlagi,
motor pa je izključen najmanj trideset minut.
Normalno je, da olje dolijete oz. zamenjate
med rednima vzdrževalnima pregledoma.
CITROËN priporoča kontrolo nivoja motornega
olja vsakih 5000
km.
Ko dolijete olje, bo vrednost, ki jo prikazuje
merilnik nivoja olja na instrumentni plošči,
veljavna šele po tridesetih minutah.
8
Kontrole
Page 216 of 446

214
C4-Aircross_sl_Chap08_verifications_ed01-2014
Nivo hladilne tekočine
Nivo hladilne tekočine se mora
nahajati med oznakama.Ker je krogotok hladilne tekočine pod pritiskom,
izključite kontakt in počakajte vsaj eno uro,
preden se lotite posega.
Pred nevarnostjo opeklin se zavarujte tako, da
odvijete čep le za dva vrtljaja, da se zniža tlak
tekočine. Ko se dovolj zniža, odstranite čep in
dolijte hladilno tekočino.
Značilnosti
Uporabljajte tekočino, ki jo priporoča
proizvajalec vozila.
Nivo zavorne tekočine se mora
nahajati blizu oznake MA XI. V
nasprotnem primeru preverite
obrabljenost zavornih ploščic.
Nivo zavorne tekočine
Menjava
Menjavo zavorne tekočine je potrebno opraviti
v določenih presledkih v skladu z navodili v
servisni knjižici z garancijskimi pogoji.
Značilnosti
Uporabljajte samo zavorne tekočine, ki jih
priporoča proizvajalec in ustrezajo predpisom
DOT3
ali DOT4.
Ventilator motorja se lahko vklopi po
ustavitvi vozila, zato pazite, da se vanj ne
zatakne kakšen predmet ali oblačilo .
Ko je motor ogret, temperaturo hladilne
tekočine uravnava ventilator hladilnika motorja.
Kontrole
