2016 CITROEN C4 AIRCROSS Navodila Za Uporabo (in Slovenian)

183
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014
Za dostop do zaščitnih pokrovov žarnic morate
opraviti naslednji postopek:
F
O
dstranite pritrditvene elemente A .
F

O
dstranite zaščitni pokrov B .
Dostop do žarnic Zamenjava žarnice
s m e r n i kov (1)
F Nosilec žarnice zavrtite za četrt vrtljaja v
levo in ga odstranite.
F

I
zvlecite žarnico in jo zamenjajte.Hitrejše utripanje kontrolne lučke za
smernike (desne ali leve) opozarja na
okvaro žarnice na ustrezni strani.
Pri ponovni namestitvi ponovite
postopek v obratnem vrstnem redu.
Žarnice jantarne barve, kot so smerniki,
zamenjajte z žarnicami enakih lastnosti
in barve.
7
Praktične informacije

184
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014
Zamenjava žarnic pozicijskih
luči (4)
F Odstranite plastičen zaščitni pokrov.
F N osilec žarnice zavrtite v levo in ga
izvlecite.
F

I
zvlecite žarnico in podstavek, tako da
pritisnete na jeziček na spodnjem delu.
F

Z
amenjajte žarnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnic dolgih
luči (2)
F Nosilec žarnice zavrtite za četrt vrtljaja v levo in ga izvlecite.
F

O
dstranite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Zamenjava žarnic dnevnih/
pozicijskih luči
(svetleče diode - LED) (6)
Za zamenjavo teh diod se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava žarnice zasenčenih
luči (3)
Za zamenjavo teh žarnic se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Za zamenjavo teh žarnic se obrnite na
CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava sprednjih
meglenk (7) oz.
dnevnih luči (5)
Praktične informacije

185
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014
F Smernik potisnite nazaj, da ga snamete.
F O dklopite konektor smernika.
F

Z
amenjajte smernik.
Pri ponovni namestitvi ponovite postopek v obratnem vrstnem redu.
Smernik si priskrbite v CITROËNOVI servisni mreži ali v usposobljeni servisni delavnici.
Zamenjava bočnega smernika
Lučke za zunanjo stransko osvetlitev
Za zamenjavo svetleče diode (LED) se obrnite na CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
7
Praktične informacije

186
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014

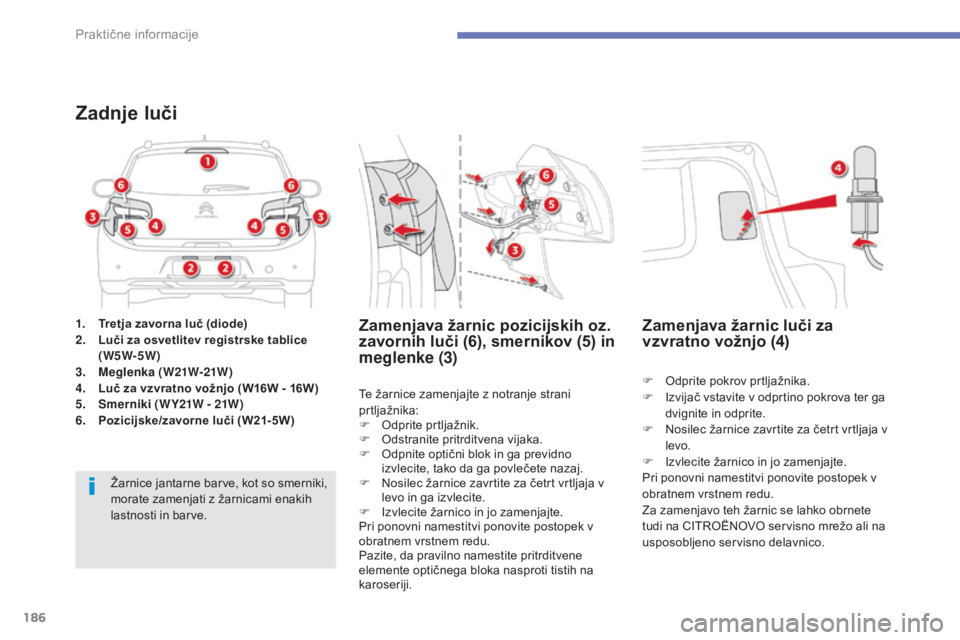

1. Tretja zavorna luč (diode)
2. Luči za osvetlitev registrske tablice
(W5W-5W)
3.
M

eglenka (W21W-21W)
4.
L

uč za vzvratno vožnjo (W16W - 16W)
5.
S

merniki (W Y21W - 21W)
6.
P

ozicijske/zavorne luči (W21-5W)
Zadnje luči
Žarnice jantarne barve, kot so smerniki,
morate zamenjati z žarnicami enakih
lastnosti in barve. Te žarnice zamenjajte z notranje strani
prtljažnika:
F

O
dprite prtljažnik.
F
O
dstranite pritrditvena vijaka.
F
O
dpnite optični blok in ga previdno
izvlecite, tako da ga povlečete nazaj.
F N osilec žarnice zavrtite za četrt vrtljaja v
levo in ga izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite, da pravilno namestite pritrditvene
elemente optičnega bloka nasproti tistih na
karoseriji.
Zamenjava žarnic pozicijskih oz.
zavornih luči (6), smernikov (5) in
meglenke (3)
F Odprite pokrov prtljažnika.
F
I zvijač vstavite v odprtino pokrova ter ga
dvignite in odprite.
F

N
osilec žarnice zavrtite za četrt vrtljaja v
levo.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Za zamenjavo teh žarnic se lahko obrnete
tudi na CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
Zamenjava žarnic luči za
vzvratno vožnjo (4)
Praktične informacije

187
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014

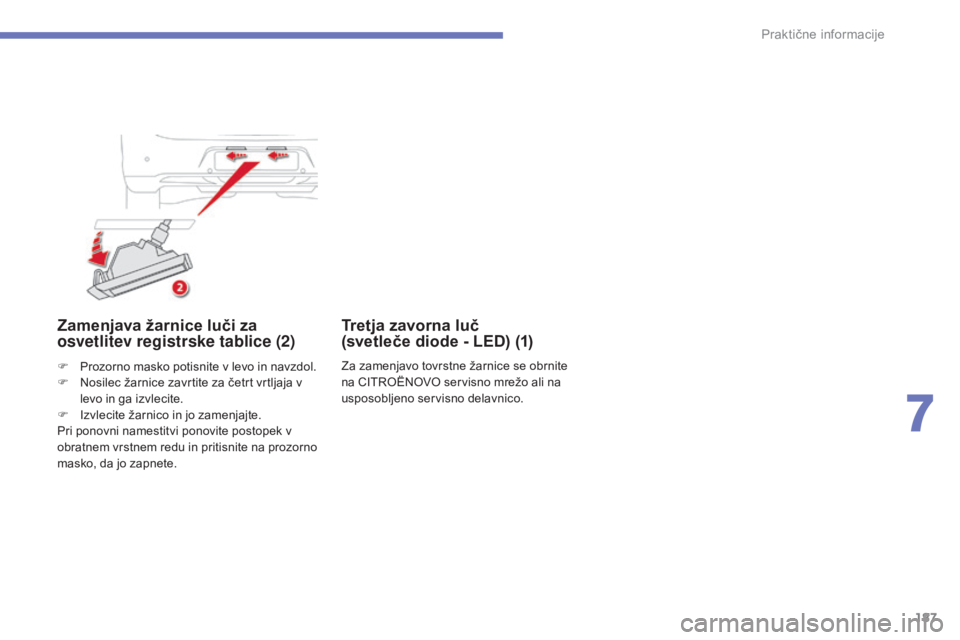

Zamenjava žarnice luči za
osvetlitev registrske tablice (2)
F Prozorno masko potisnite v levo in navzdol.
F N osilec žarnice zavrtite za četrt vrtljaja v
levo in ga izvlecite.
F

I
zvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu in pritisnite na prozorno
masko, da jo zapnete.
Tretja zavorna luč
(svetleče diode - LED) (1)
Za zamenjavo tovrstne žarnice se obrnite
na CITROËNOVO servisno mrežo ali na
usposobljeno servisno delavnico.
7
Praktične informacije

188
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014

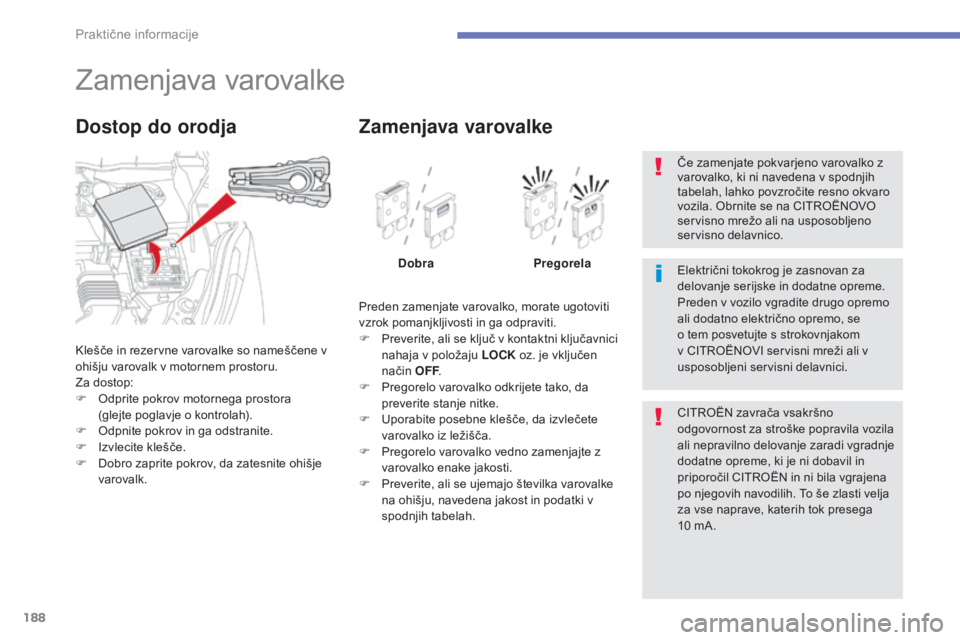

Zamenjava varovalke
Klešče in rezervne varovalke so nameščene v
ohišju varovalk v motornem prostoru.
Za dostop:
F
O
dprite pokrov motornega prostora
(glejte poglavje o kontrolah).
F

O
dpnite pokrov in ga odstranite.
F

I
zvlecite klešče.
F

D
obro zaprite pokrov, da zatesnite ohišje
varovalk.
Dostop do orodja
Preden zamenjate varovalko, morate ugotoviti
vzrok pomanjkljivosti in ga odpraviti.
F

P
reverite, ali se ključ v kontaktni ključavnici
nahaja v položaju LOCK oz. je vključen
način OFF.
F

P
regorelo varovalko odkrijete tako, da
preverite stanje nitke.
F

U
porabite posebne klešče, da izvlečete
varovalko iz ležišča.
F

P
regorelo varovalko vedno zamenjajte z
varovalko enake jakosti.
F

P
reverite, ali se ujemajo številka varovalke
na ohišju, navedena jakost in podatki v
spodnjih tabelah.
Zamenjava varovalke
Dobra Pregorela
CITROËN zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil CITROËN in ni bila vgrajena
po njegovih navodilih. To še zlasti velja
za vse naprave, katerih tok presega
10
mA.
Električni tokokrog je zasnovan za
delovanje serijske in dodatne opreme.
Preden v vozilo vgradite drugo opremo
ali dodatno električno opremo, se
o tem posvetujte s strokovnjakom
v CITROËNOVI servisni mreži ali v
usposobljeni servisni delavnici. Če zamenjate pokvarjeno varovalko z
varovalko, ki ni navedena v spodnjih
tabelah, lahko povzročite resno okvaro
vozila. Obrnite se na CITROËNOVO
servisno mrežo ali na usposobljeno
servisno delavnico.
Praktične informacije

189
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014

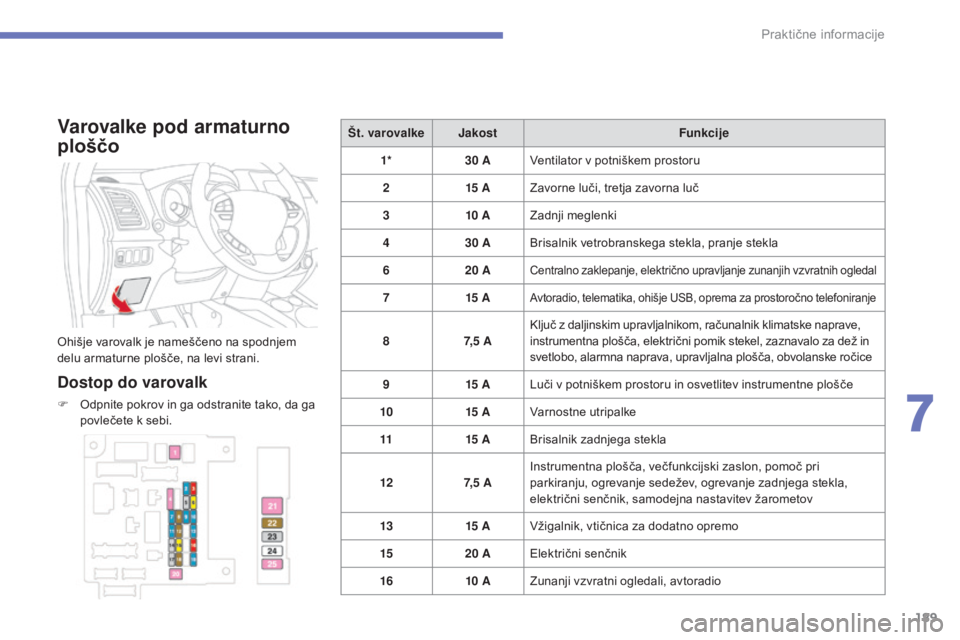

Varovalke pod armaturno
ploščo
Ohišje varovalk je nameščeno na spodnjem
delu armaturne plošče, na levi strani.
Dostop do varovalk
F Odpnite pokrov in ga odstranite tako, da ga povlečete k sebi. Št. varovalke
Jakost Funkcije
1* 30 A
Ventilator v potniškem prostoru
2 15

A
Zavorne luči, tretja zavorna luč
3 10

A
Zadnji meglenki
4 30 A
Brisalnik vetrobranskega stekla, pranje stekla
6 20 A
Centralno zaklepanje, električno upravljanje zunanjih vzvratnih ogledal
7
15 AAvtoradio, telematika, ohišje USB, oprema za prostoročno telefoniranje
87, 5 AKljuč z daljinskim upravljalnikom, računalnik klimatske naprave,
instrumentna plošča, električni pomik stekel, zaznavalo za dež in
svetlobo, alarmna naprava, upravljalna plošča, obvolanske ročice
9 15


ALuči v potniškem prostoru in osvetlitev instrumentne plošče
10 15


AVarnostne utripalke
11 15


ABrisalnik zadnjega stekla
12 7, 5


AInstrumentna plošča, večfunkcijski zaslon, pomoč pri
parkiranju, ogrevanje sedežev, ogrevanje zadnjega stekla,
električni senčnik, samodejna nastavitev žarometov
13 15


AVžigalnik, vtičnica za dodatno opremo
15 20
AElektrični senčnik
16 10


AZunanji vzvratni ogledali, avtoradio
7
Praktične informacije

190
C4-Aircross_sl_Chap07_info-pratiques_ed01-2014
* Močnostne varovalke zagotavljajo dodatno zaščito električnih sistemov. Vse posege na njih lahko izvajajo le v CITROËNOVI servisni mreži ali v usposobljeni servisni delavnici.
Št. varovalke
Jakost Funkcije
18 7, 5

A
Luči za vzvratno vožnjo
19 15

A
Vtičnica za dodatno opremo
20 * 30 A
Električna stikala za pomik stekel
21 * 30 A
Ogrevanje zadnjega stekla
22 7, 5

A
Ogrevanje (odmrzovanje) zunanjih vzvratnih ogledal
24 25 A
Voznikov in sopotnikov sedež z električnim upravljanjem
25 30 A
Ogrevanje sedežev
Praktične informacije
