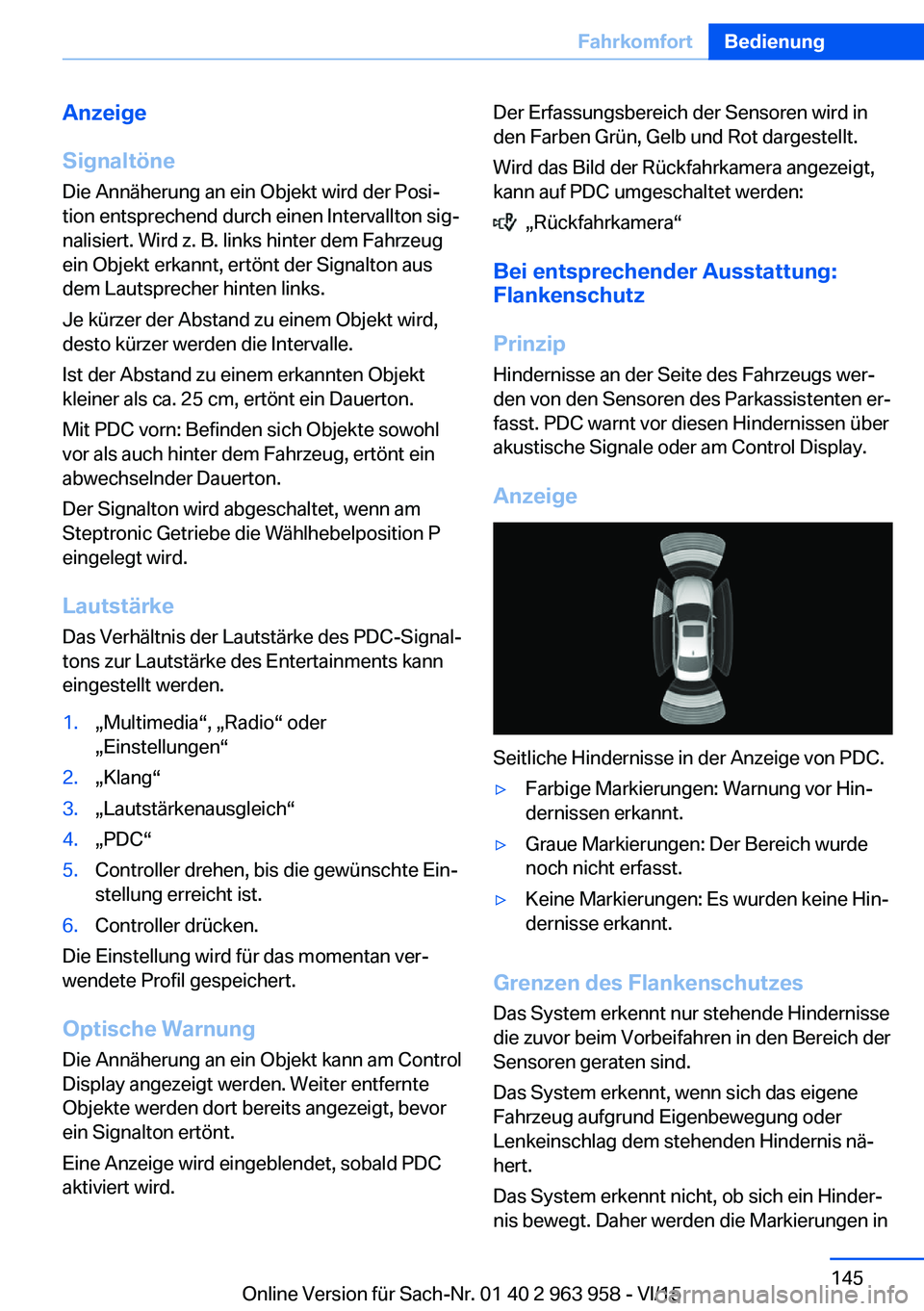

Anzeige
Signaltöne
Die Annäherung an ein Objekt wird der Posi‐
tion entsprechend durch einen Intervallton sig‐
nalisiert. Wird z. B. links hinter dem Fahrzeug
ein Objekt erkannt, ertönt der Signalton aus
dem Lautsprecher hinten links.
Je kürzer der Abstand zu einem Objekt wird,
desto kürzer werden die Intervalle.
Ist der Abstand zu einem erkannten Objekt
kleiner als ca. 25 cm, ertönt ein Dauerton.
Mit PDC vorn: Befinden sich Objekte sowohl
vor als auch hinter dem Fahrzeug, ertönt ein
abwechselnder Dauerton.
Der Signalton wird abgeschaltet, wenn am
Steptronic Getriebe die Wählhebelposition P
eingelegt wird.
Lautstärke Das Verhältnis der Lautstärke des PDC-Signal‐
tons zur Lautstärke des Entertainments kann eingestellt werden.1.„Multimedia“, „Radio“ oder
„Einstellungen“2.„Klang“3.„Lautstärkenausgleich“4.„PDC“5.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist.6.Controller drücken.
Die Einstellung wird für das momentan ver‐
wendete Profil gespeichert.
Optische Warnung
Die Annäherung an ein Objekt kann am Control
Display angezeigt werden. Weiter entfernte
Objekte werden dort bereits angezeigt, bevor
ein Signalton ertönt.
Eine Anzeige wird eingeblendet, sobald PDC
aktiviert wird.
Der Erfassungsbereich der Sensoren wird in
den Farben Grün, Gelb und Rot dargestellt.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf PDC umgeschaltet werden:
„Rückfahrkamera“
Bei entsprechender Ausstattung:
Flankenschutz
Prinzip Hindernisse an der Seite des Fahrzeugs wer‐den von den Sensoren des Parkassistenten er‐
fasst. PDC warnt vor diesen Hindernissen über
akustische Signale oder am Control Display.
Anzeige
Seitliche Hindernisse in der Anzeige von PDC.
▷Farbige Markierungen: Warnung vor Hin‐
dernissen erkannt.▷Graue Markierungen: Der Bereich wurde
noch nicht erfasst.▷Keine Markierungen: Es wurden keine Hin‐
dernisse erkannt.
Grenzen des Flankenschutzes
Das System erkennt nur stehende Hindernisse
die zuvor beim Vorbeifahren in den Bereich der Sensoren geraten sind.
Das System erkennt, wenn sich das eigene
Fahrzeug aufgrund Eigenbewegung oder
Lenkeinschlag dem stehenden Hindernis nä‐
hert.
Das System erkennt nicht, ob sich ein Hinder‐
nis bewegt. Daher werden die Markierungen in
Seite 145FahrkomfortBedienung145
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

der Anzeige bei Stillstand nach einer gewissen
Zeit grau dargestellt.
Grenzen des Systems
Mit Anhänger oder bei belegter Anhängersteckdose
Die hinteren Sensoren können keine sinnvollen
Messungen vornehmen. Sie werden deshalb
abgeschaltet.
Eine Check-Control-Meldung wird angezeigt.
Grenzen der Ultraschallmessung
Das Erkennen von Objekten kann an Grenzen
der physikalischen Ultraschallmessung sto‐
ßen, z. B. bei folgenden Gegebenheiten:▷Bei Kleinkindern und Tieren.▷Bei Personen mit bestimmter Kleidung,
z. B. Mantel.▷Bei externer Störung des Ultraschall, z. B.
durch vorbeifahrende Fahrzeuge oder laute
Maschinen.▷Bei verschmutzten, vereisten, beschädig‐
ten oder verstellten Sensoren.▷Bei bestimmten Witterungsbedingungen,
z. B. hohe Luftfeuchtigkeit, Regen,
Schneefall, extreme Hitze oder starker
Wind.▷Bei Anhängerdeichseln und -kupplungen
anderer Fahrzeuge.▷Bei dünnen oder keilförmigen Gegenstän‐
den.▷Bei sich bewegenden Objekten.▷Bei höher liegenden, hervorstehenden Ob‐
jekten, z. B. Wandvorsprüngen oder Lade‐
gut.▷Bei Objekten mit Ecken und scharfen Kan‐
ten.▷Bei Objekten mit feinen Oberflächen oder
Strukturen, z. B. Zäunen.▷Bei Objekten mit porösen Oberflächen.Bereits angezeigte, niedrige Objekte, z. B.
Bordsteinkanten, können in den toten Bereich
der Sensoren kommen, bevor oder nachdem
bereits ein Dauerton ertönt.
Fehlwarnungen PDC kann unter folgenden Bedingungen eine
Warnung anzeigen, obwohl sich kein Hindernis
im Erfassungsbereich befindet:▷Bei starkem Regen.▷Bei starker Verschmutzung oder Vereisung
der Sensoren.▷Bei schneebedeckten Sensoren.▷Bei rauen Straßenoberflächen.▷Bei Bodenunebenheiten, z. B. Tempo‐
schwellen.▷In großen, rechtwinkeligen Gebäuden mit
glatten Wänden, z. B. Tiefgaragen.▷In Waschanlagen und Waschstraßen.▷Durch starke Abgase.▷Bei schiefsitzender Abdeckung der Anhän‐
gerkupplung.▷Durch andere Ultraschallquellen, z. B.
Kehrmaschinen, Dampfstrahlreiniger oder
Neonröhren.
Die Funktionsstörung wird gemeldet durch
einen abwechselnden Dauerton zwischen
den Lautsprechern vorn und hinten. So‐
bald die Störung durch andere Ultraschall‐
quellen nicht mehr besteht, ist das System
wieder voll funktionsfähig.
Funktionsstörung
Eine Check-Control-Meldung wird angezeigt.
Am Control Display wird der Erfassungsbe‐
reich der Sensoren schraffiert dargestellt.
PDC ist ausgefallen. System überprüfen las‐
sen.
Seite 146BedienungFahrkomfort146
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

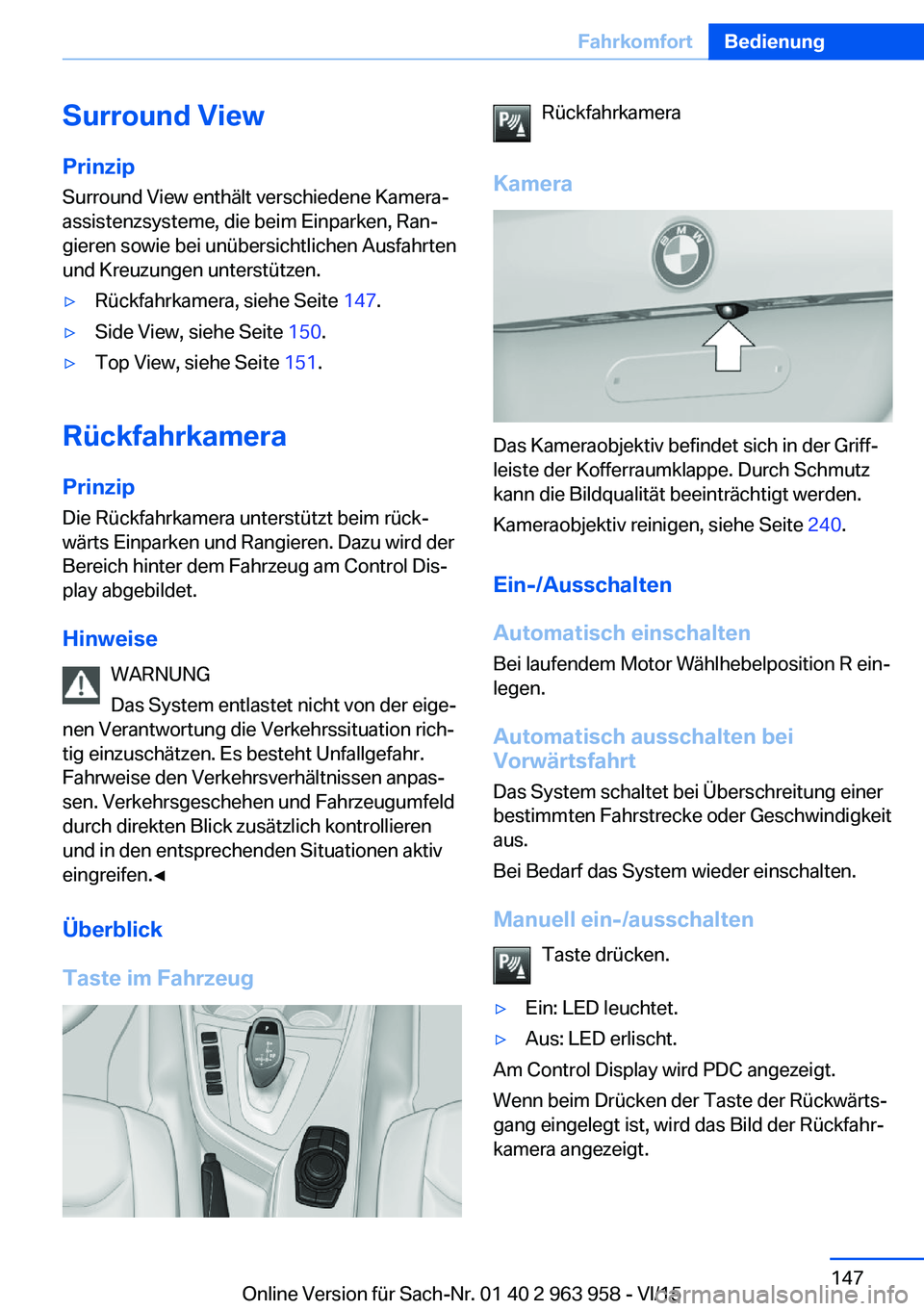

Surround View
Prinzip Surround View enthält verschiedene Kamera‐
assistenzsysteme, die beim Einparken, Ran‐
gieren sowie bei unübersichtlichen Ausfahrten
und Kreuzungen unterstützen.▷Rückfahrkamera, siehe Seite 147.▷Side View, siehe Seite 150.▷Top View, siehe Seite 151.
Rückfahrkamera
Prinzip
Die Rückfahrkamera unterstützt beim rück‐
wärts Einparken und Rangieren. Dazu wird der
Bereich hinter dem Fahrzeug am Control Dis‐
play abgebildet.
Hinweise WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀
Überblick
Taste im Fahrzeug
Rückfahrkamera
Kamera
Das Kameraobjektiv befindet sich in der Griff‐
leiste der Kofferraumklappe. Durch Schmutz
kann die Bildqualität beeinträchtigt werden.
Kameraobjektiv reinigen, siehe Seite 240.
Ein-/Ausschalten
Automatisch einschalten Bei laufendem Motor Wählhebelposition R ein‐
legen.
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Manuell ein-/ausschalten Taste drücken.
▷Ein: LED leuchtet.▷Aus: LED erlischt.
Am Control Display wird PDC angezeigt.
Wenn beim Drücken der Taste der Rückwärts‐
gang eingelegt ist, wird das Bild der Rückfahr‐
kamera angezeigt.
Seite 147FahrkomfortBedienung147
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

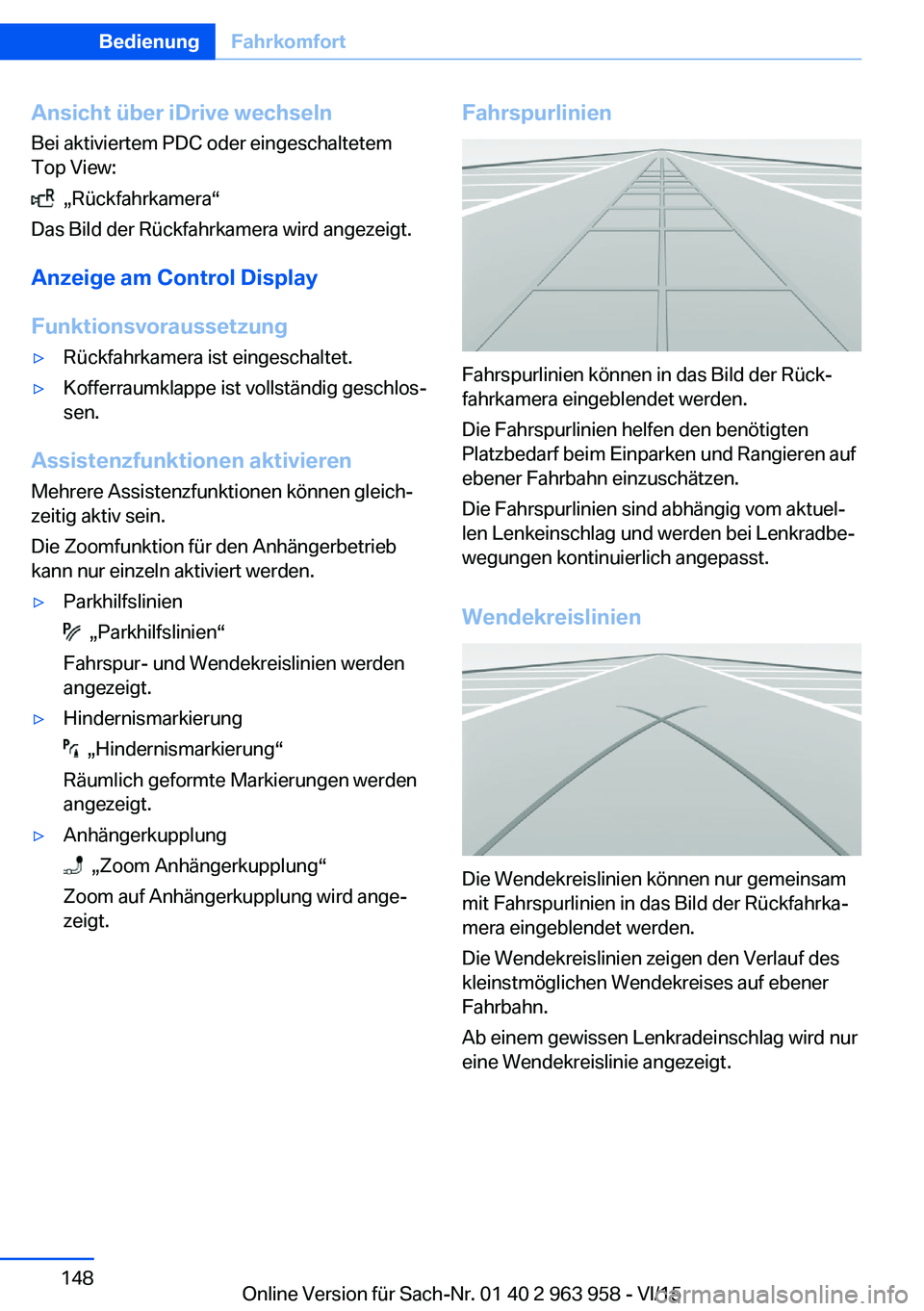

Ansicht über iDrive wechseln
Bei aktiviertem PDC oder eingeschaltetem
Top View:
„Rückfahrkamera“
Das Bild der Rückfahrkamera wird angezeigt.
Anzeige am Control Display
Funktionsvoraussetzung
▷Rückfahrkamera ist eingeschaltet.▷Kofferraumklappe ist vollständig geschlos‐
sen.
Assistenzfunktionen aktivieren
Mehrere Assistenzfunktionen können gleich‐
zeitig aktiv sein.
Die Zoomfunktion für den Anhängerbetrieb
kann nur einzeln aktiviert werden.
▷Parkhilfslinien
„Parkhilfslinien“
Fahrspur- und Wendekreislinien werden
angezeigt.
▷Hindernismarkierung
„Hindernismarkierung“
Räumlich geformte Markierungen werden
angezeigt.
▷Anhängerkupplung
„Zoom Anhängerkupplung“
Zoom auf Anhängerkupplung wird ange‐
zeigt.
Fahrspurlinien
Fahrspurlinien können in das Bild der Rück‐
fahrkamera eingeblendet werden.
Die Fahrspurlinien helfen den benötigten
Platzbedarf beim Einparken und Rangieren auf
ebener Fahrbahn einzuschätzen.
Die Fahrspurlinien sind abhängig vom aktuel‐
len Lenkeinschlag und werden bei Lenkradbe‐
wegungen kontinuierlich angepasst.
Wendekreislinien
Die Wendekreislinien können nur gemeinsam
mit Fahrspurlinien in das Bild der Rückfahrka‐
mera eingeblendet werden.
Die Wendekreislinien zeigen den Verlauf des
kleinstmöglichen Wendekreises auf ebener
Fahrbahn.
Ab einem gewissen Lenkradeinschlag wird nur
eine Wendekreislinie angezeigt.
Seite 148BedienungFahrkomfort148
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

Hindernismarkierung
Hindernismarkierungen können in das Bild der
Rückfahrkamera eingeblendet werden.
Die farbliche Abstufung der Hindernismarkie‐
rungen entspricht den Markierungen von PDC.
Zoom auf Anhängerkupplung
Um das Anhängen eines Anhängers zu erleich‐
tern, kann der Bildbereich der Anhängerkupp‐
lung vergrößert dargestellt werden.
Die Entfernung des Anhängers zur Anhänger‐
kupplung kann mithilfe zweier statischer
Kreissegmente abgeschätzt werden.
Eine vom Lenkeinschlag abhängige Andockli‐
nie hilft, den Anhänger mit der Anhängerkupp‐
lung anzuvisieren.
Die Zoomfunktion kann bei eingeschalteter
Kamera aktiviert werden.
Anhängerkupplung über iDrive einblenden,
siehe Seite 148.
Einparken mithilfe von Fahrspur- und
Wendekreislinien1.Fahrzeug so positionieren, dass Wende‐
kreislinien in die Begrenzung der Parklücke
führen.2.Lenkrad so einschlagen, dass die Fahr‐
spurlinie die entsprechende Wendekreisli‐
nie überdeckt.
Einstellungen der Anzeige
Helligkeit
Bei eingeschalteter Rückfahrkamera:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschalteter Rückfahrkamera:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.Seite 149FahrkomfortBedienung149
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

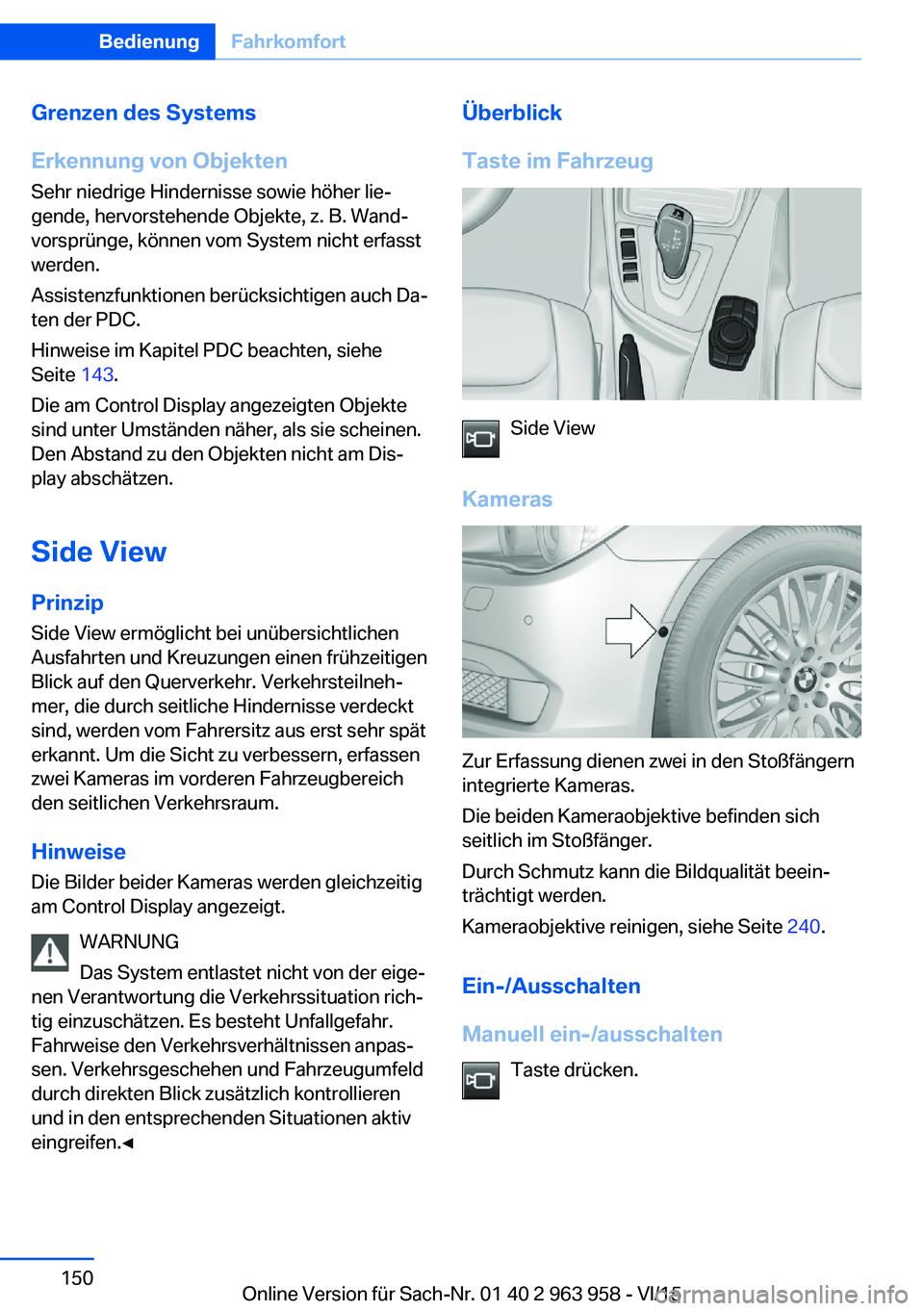

Grenzen des Systems
Erkennung von Objekten Sehr niedrige Hindernisse sowie höher lie‐
gende, hervorstehende Objekte, z. B. Wand‐
vorsprünge, können vom System nicht erfasst
werden.
Assistenzfunktionen berücksichtigen auch Da‐
ten der PDC.
Hinweise im Kapitel PDC beachten, siehe Seite 143.
Die am Control Display angezeigten Objekte
sind unter Umständen näher, als sie scheinen.
Den Abstand zu den Objekten nicht am Dis‐ play abschätzen.
Side ViewPrinzip
Side View ermöglicht bei unübersichtlichen
Ausfahrten und Kreuzungen einen frühzeitigen
Blick auf den Querverkehr. Verkehrsteilneh‐
mer, die durch seitliche Hindernisse verdeckt
sind, werden vom Fahrersitz aus erst sehr spät
erkannt. Um die Sicht zu verbessern, erfassen
zwei Kameras im vorderen Fahrzeugbereich
den seitlichen Verkehrsraum.
HinweiseDie Bilder beider Kameras werden gleichzeitig
am Control Display angezeigt.
WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀Überblick
Taste im Fahrzeug
Side View
Kameras
Zur Erfassung dienen zwei in den Stoßfängern
integrierte Kameras.
Die beiden Kameraobjektive befinden sich
seitlich im Stoßfänger.
Durch Schmutz kann die Bildqualität beein‐
trächtigt werden.
Kameraobjektive reinigen, siehe Seite 240.
Ein-/Ausschalten
Manuell ein-/ausschalten Taste drücken.
Seite 150BedienungFahrkomfort150
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

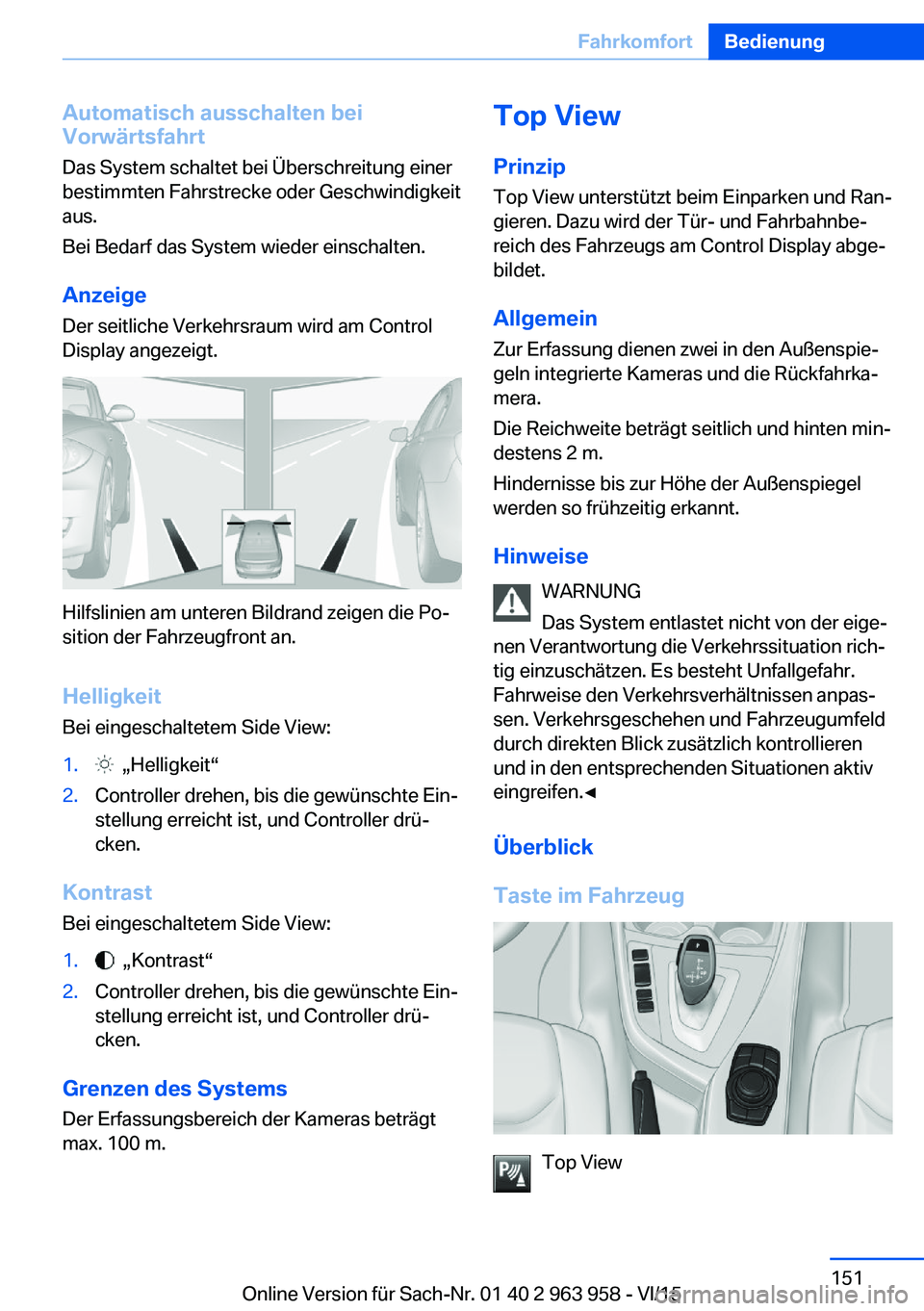

Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Anzeige
Der seitliche Verkehrsraum wird am Control Display angezeigt.
Hilfslinien am unteren Bildrand zeigen die Po‐
sition der Fahrzeugfront an.
Helligkeit
Bei eingeschaltetem Side View:
1. „Helligkeit“2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschaltetem Side View:
1. „Kontrast“2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Grenzen des Systems
Der Erfassungsbereich der Kameras beträgt
max. 100 m.
Top View
Prinzip Top View unterstützt beim Einparken und Ran‐
gieren. Dazu wird der Tür- und Fahrbahnbe‐
reich des Fahrzeugs am Control Display abge‐
bildet.
Allgemein Zur Erfassung dienen zwei in den Außenspie‐
geln integrierte Kameras und die Rückfahrka‐
mera.
Die Reichweite beträgt seitlich und hinten min‐
destens 2 m.
Hindernisse bis zur Höhe der Außenspiegel
werden so frühzeitig erkannt.
Hinweise WARNUNG
Das System entlastet nicht von der eige‐
nen Verantwortung die Verkehrssituation rich‐
tig einzuschätzen. Es besteht Unfallgefahr.
Fahrweise den Verkehrsverhältnissen anpas‐
sen. Verkehrsgeschehen und Fahrzeugumfeld
durch direkten Blick zusätzlich kontrollieren
und in den entsprechenden Situationen aktiv
eingreifen.◀
Überblick
Taste im Fahrzeug
Top View
Seite 151FahrkomfortBedienung151
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15

Kameras
Die Objektive der Top View Kameras befinden
sich unten in den Spiegelgehäusen. Durch
Schmutz kann die Bildqualität beeinträchtigt
werden.
Kameraobjektive reinigen, siehe Seite 240.
Ein-/Ausschalten
Automatisch einschalten
Bei laufendem Motor Wählhebelposition R ein‐
legen.
Das Bild der Rückfahrkamera wird angezeigt.
Um auf Top View umzuschalten:
„Rückfahrkamera“
Automatisch ausschalten bei
Vorwärtsfahrt
Das System schaltet bei Überschreitung einer
bestimmten Fahrstrecke oder Geschwindigkeit
aus.
Bei Bedarf das System wieder einschalten.
Manuell ein-/ausschalten Taste drücken.
▷Ein: LED leuchtet.▷Aus: LED erlischt.
Top View wird angezeigt.
Wenn beim Drücken der Taste der Rückwärts‐
gang eingelegt ist, wird das Bild der Rückfahr‐
kamera angezeigt.
Anzeige
Optische Warnung Die Annäherung an ein Objekt kann am Control
Display angezeigt werden.
Bei geringem Abstand vorn zu einem Objekt
wird entsprechend der PDC-Anzeige ein roter
Balken vor dem Fahrzeug dargestellt.
Die Anzeige wird eingeblendet, sobald Top
View aktiviert wird.
Wird das Bild der Rückfahrkamera angezeigt,
kann auf Top View umgeschaltet werden:
„Rückfahrkamera“
Helligkeit
Bei eingeschaltetem Top View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.
Kontrast
Bei eingeschaltetem Top View:
1. Symbol auswählen.2.Controller drehen, bis die gewünschte Ein‐
stellung erreicht ist, und Controller drü‐
cken.Seite 152BedienungFahrkomfort152
Online Version für Sach-Nr. 01 40 2 963 958 - VI/15
