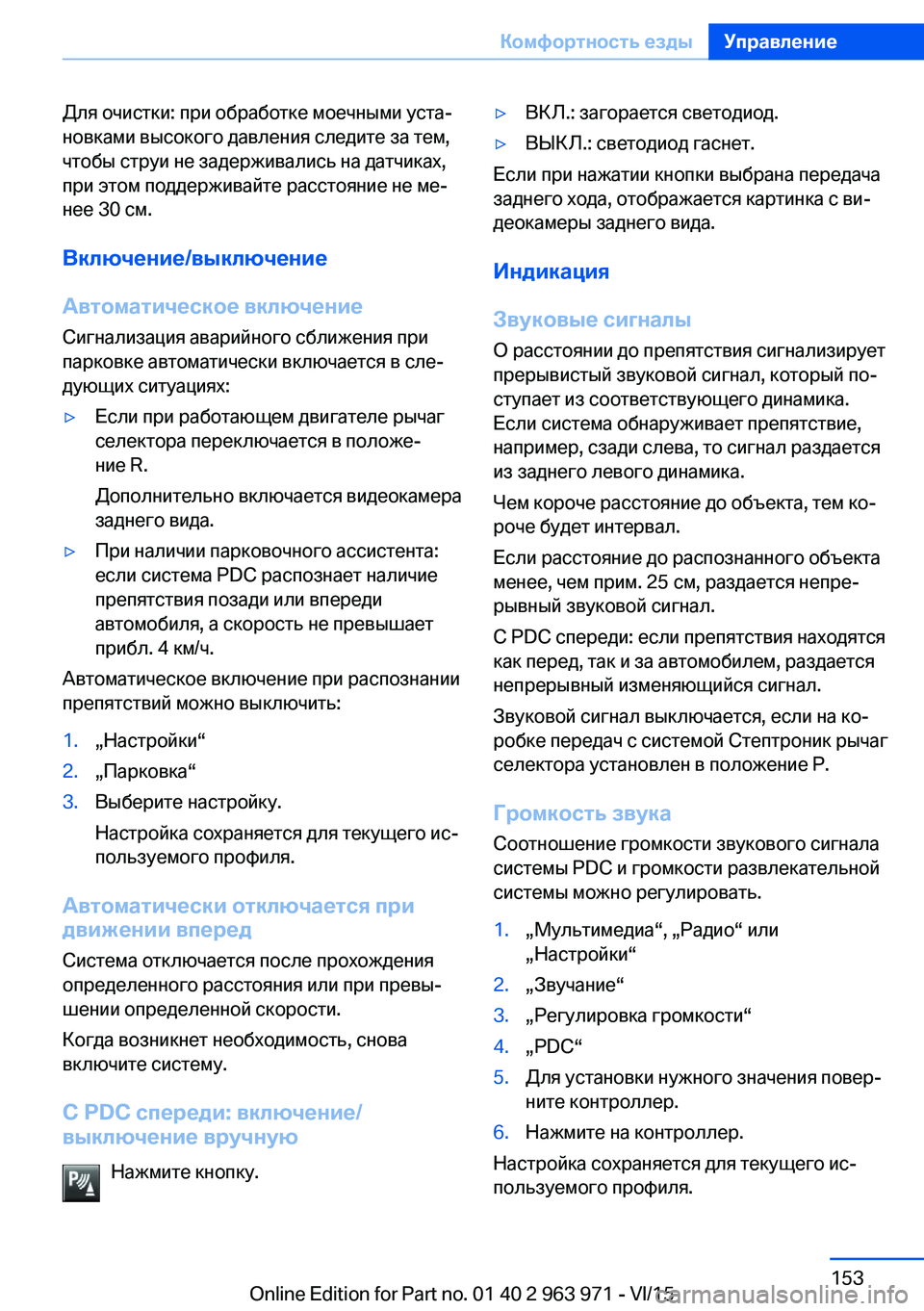

Для очистки: при обработке моечными уста‐
новками высокого давления следите за тем,
чтобы струи не задерживались на датчиках,
при этом поддерживайте расстояние не ме‐
нее 30 см.
Включение/выключение
Автоматическое включение
Сигнализация аварийного сближения при
парковке автоматически включается в сле‐
дующих ситуациях:▷Eсли при работающем двигателе рычаг
селектора переключается в положе‐
ние R.
Дополнительно включается видеокамера
заднего вида.▷При наличии парковочного ассистента:
если система PDC распознает наличие
препятствия позади или впереди
автомобиля, а скорость не превышает
прибл. 4 км/ч.
Автоматическое включение при распознании
препятствий можно выключить:
1.„Настройки“2.„Парковка“3.Выберите настройку.
Настройка сохраняется для текущего ис‐
пользуемого профиля.
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
С PDC спереди: включение/
выключение вручную
Нажмите кнопку.
▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Индикация
Звуковые сигналы
О расстоянии до препятствия сигнализирует
прерывистый звуковой сигнал, который по‐
ступает из соответствующего динамика.
Если система обнаруживает препятствие,
например, сзади слева, то сигнал раздается
из заднего левого динамика.
Чем короче расстояние до объекта, тем ко‐
роче будет интервал.
Если расстояние до распознанного объекта
менее, чем прим. 25 см, раздается непре‐
рывный звуковой сигнал.
С PDC спереди: если препятствия находятся
как перед, так и за автомобилем, раздается
непрерывный изменяющийся сигнал.
Звуковой сигнал выключается, если на ко‐
робке передач с системой Стептроник рычаг
селектора установлен в положение P.
Громкость звука
Соотношение громкости звукового сигнала
системы PDC и громкости развлекательной
системы можно регулировать.
1.„Мультимедиа“, „Радио“ или
„Настройки“2.„Звучание“3.„Регулировка громкости“4.„PDC“5.Для установки нужного значения повер‐
ните контроллер.6.Нажмите на контроллер.
Настройка сохраняется для текущего ис‐
пользуемого профиля.
Seite 153Комфортность ездыУправление153
Online Edition for Part no. 01 40 2 963 971 - VI/15

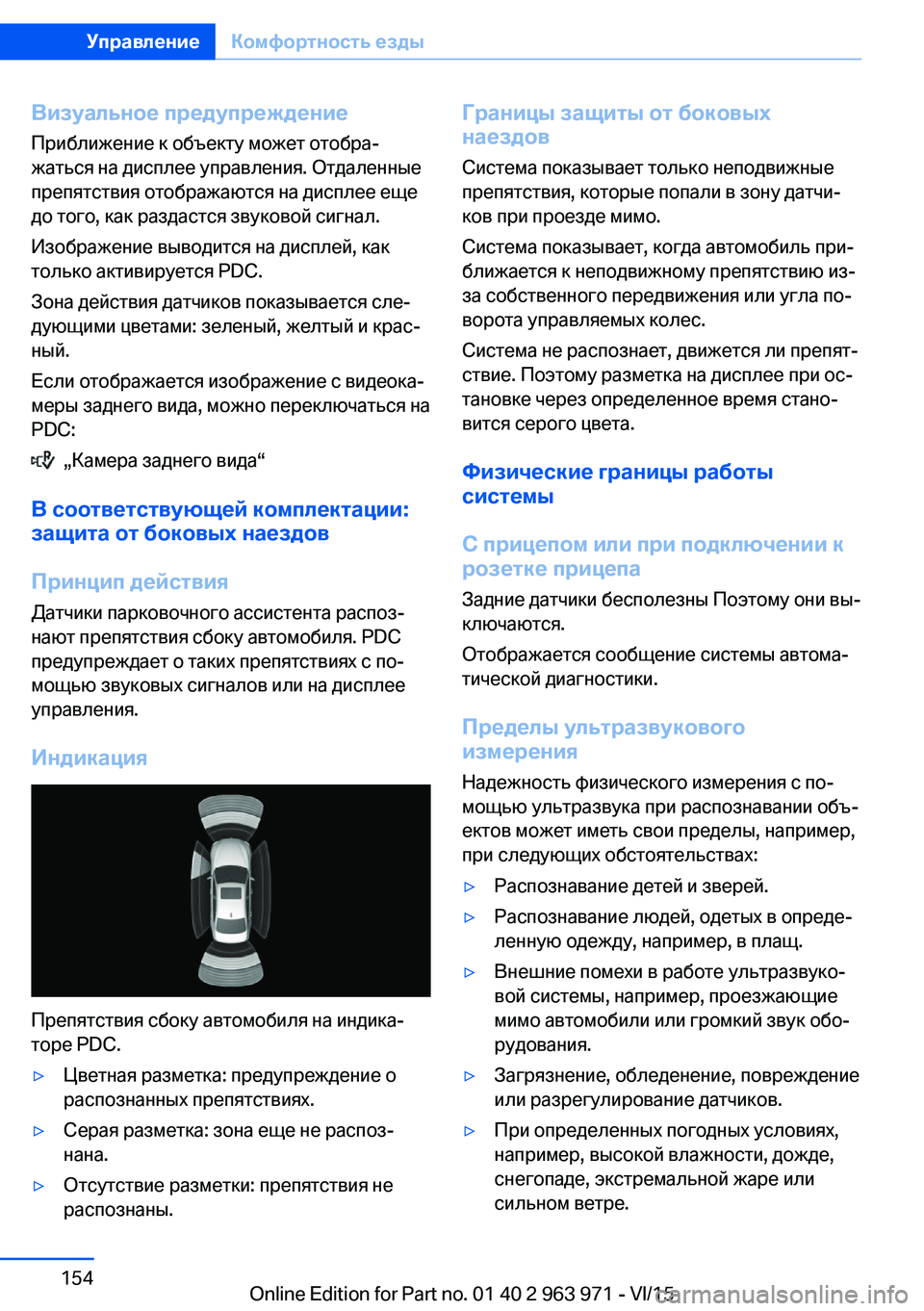

Визуальное предупреждение
Приближение к объекту может отобра‐
жаться на дисплее управления. Отдаленные
препятствия отображаются на дисплее еще
до того, как раздастся звуковой сигнал.
Изображение выводится на дисплей, как
только активируется PDC.
Зона действия датчиков показывается сле‐
дующими цветами: зеленый, желтый и крас‐
ный.
Если отображается изображение с видеока‐
меры заднего вида, можно переключаться на
PDC:
„Камера заднего вида“
В соответствующей комплектации: защита от боковых наездов
Принцип действия Датчики парковочного ассистента распоз‐
нают препятствия сбоку автомобиля. PDC
предупреждает о таких препятствиях с по‐
мощью звуковых сигналов или на дисплее
управления.
Индикация
Препятствия сбоку автомобиля на индика‐
торе PDC.
▷Цветная разметка: предупреждение о
распознанных препятствиях.▷Серая разметка: зона еще не распоз‐
нана.▷Отсутствие разметки: препятствия не
распознаны.Границы защиты от боковых
наездов
Система показывает только неподвижные
препятствия, которые попали в зону датчи‐
ков при проезде мимо.
Система показывает, когда автомобиль при‐
ближается к неподвижному препятствию из-
за собственного передвижения или угла по‐
ворота управляемых колес.
Система не распознает, движется ли препят‐
ствие. Поэтому разметка на дисплее при ос‐
тановке через определенное время стано‐
вится серого цвета.
Физические границы работы
системы
С прицепом или при подключении к
розетке прицепа
Задние датчики бесполезны Поэтому они вы‐
ключаются.
Отображается сообщение системы автома‐
тической диагностики.
Пределы ультразвукового
измерения
Надежность физического измерения с по‐мощью ультразвука при распознавании объ‐
ектов может иметь свои пределы, например,
при следующих обстоятельствах:▷Распознавание детей и зверей.▷Распознавание людей, одетых в опреде‐
ленную одежду, например, в плащ.▷Внешние помехи в работе ультразвуко‐
вой системы, например, проезжающие
мимо автомобили или громкий звук обо‐
рудования.▷Загрязнение, обледенение, повреждение
или разрегулирование датчиков.▷При определенных погодных условиях,
например, высокой влажности, дожде,
снегопаде, экстремальной жаре или
сильном ветре.Seite 154УправлениеКомфортность езды154
Online Edition for Part no. 01 40 2 963 971 - VI/15

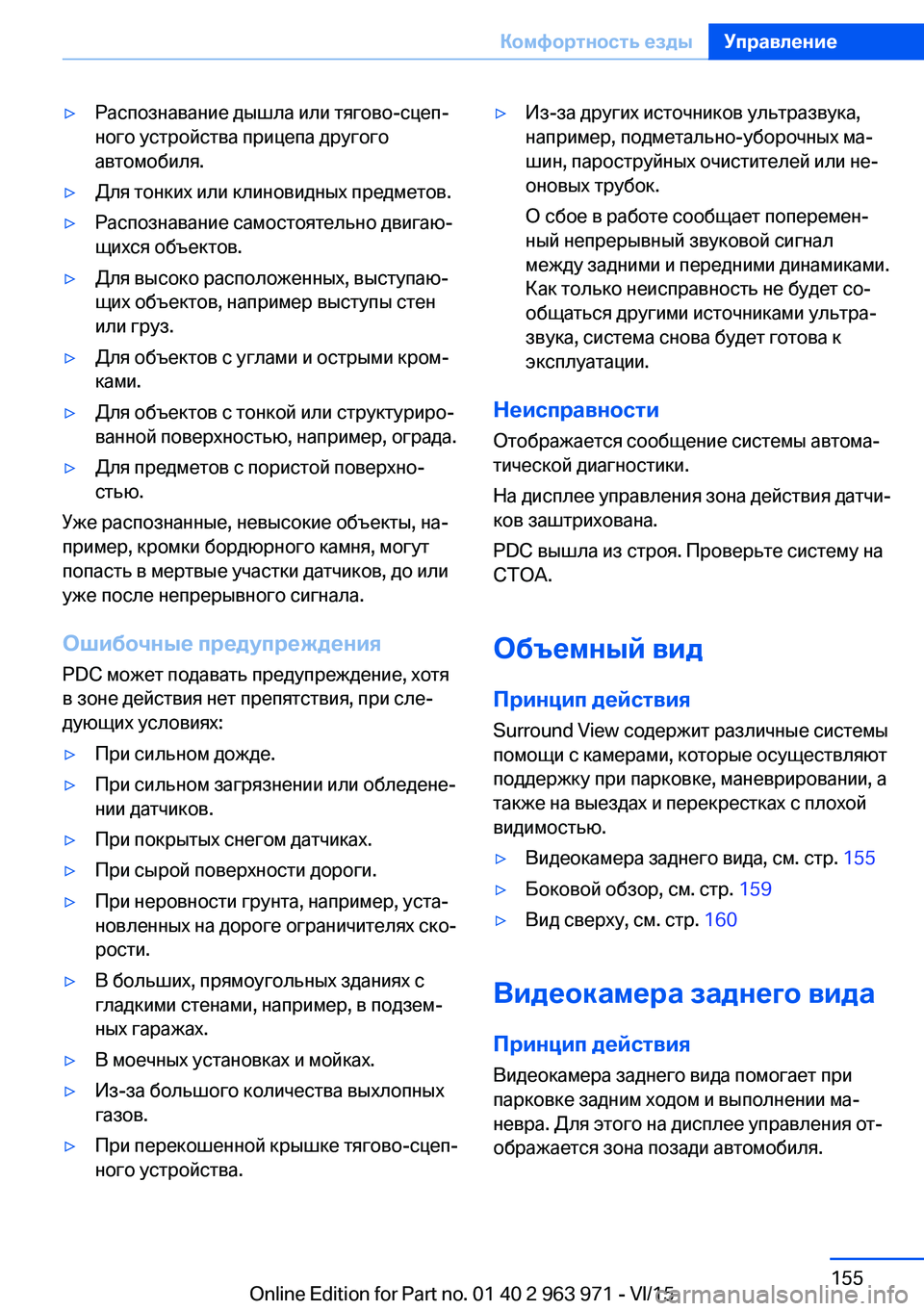

▷Распознавание дышла или тягово-сцеп‐
ного устройства прицепа другого
автомобиля.▷Для тонких или клиновидных предметов.▷Распознавание самостоятельно двигаю‐
щихся объектов.▷Для высоко расположенных, выступаю‐
щих объектов, например выступы стен
или груз.▷Для объектов с углами и острыми кром‐
ками.▷Для объектов с тонкой или структуриро‐
ванной поверхностью, например, ограда.▷Для предметов с пористой поверхно‐
стью.
Уже распознанные, невысокие объекты, на‐
пример, кромки бордюрного камня, могут
попасть в мертвые участки датчиков, до или
уже после непрерывного сигнала.
Ошибочные предупреждения PDC может подавать предупреждение, хотя
в зоне действия нет препятствия, при сле‐
дующих условиях:
▷При сильном дожде.▷При сильном загрязнении или обледене‐
нии датчиков.▷При покрытых снегом датчиках.▷При сырой поверхности дороги.▷При неровности грунта, например, уста‐
новленных на дороге ограничителях ско‐
рости.▷В больших, прямоугольных зданиях с
гладкими стенами, например, в подзем‐
ных гаражах.▷В моечных установках и мойках.▷Из-за большого количества выхлопных
газов.▷При перекошенной крышке тягово-сцеп‐
ного устройства.▷Из-за других источников ультразвука,
например, подметально-уборочных ма‐
шин, пароструйных очистителей или не‐
оновых трубок.
О сбое в работе сообщает поперемен‐
ный непрерывный звуковой сигнал
между задними и передними динамиками.
Как только неисправность не будет со‐
общаться другими источниками ультра‐
звука, система снова будет готова к
эксплуатации.
Неисправности
Отображается сообщение системы автома‐
тической диагностики.
На дисплее управления зона действия датчи‐
ков заштрихована.
PDC вышла из строя. Проверьте систему на
СТОА.
Объемный вид
Принцип действия
Surround View содержит различные системы
помощи с камерами, которые осуществляют
поддержку при парковке, маневрировании, а
также на выездах и перекрестках с плохой
видимостью.
▷Видеокамера заднего вида, см. стр. 155▷Боковой обзор, см. стр. 159▷Вид сверху, см. стр. 160
Видеокамера заднего вида
Принцип действия
Видеокамера заднего вида помогает при
парковке задним ходом и выполнении ма‐
невра. Для этого на дисплее управления от‐
ображается зона позади автомобиля.
Seite 155Комфортность ездыУправление155
Online Edition for Part no. 01 40 2 963 971 - VI/15

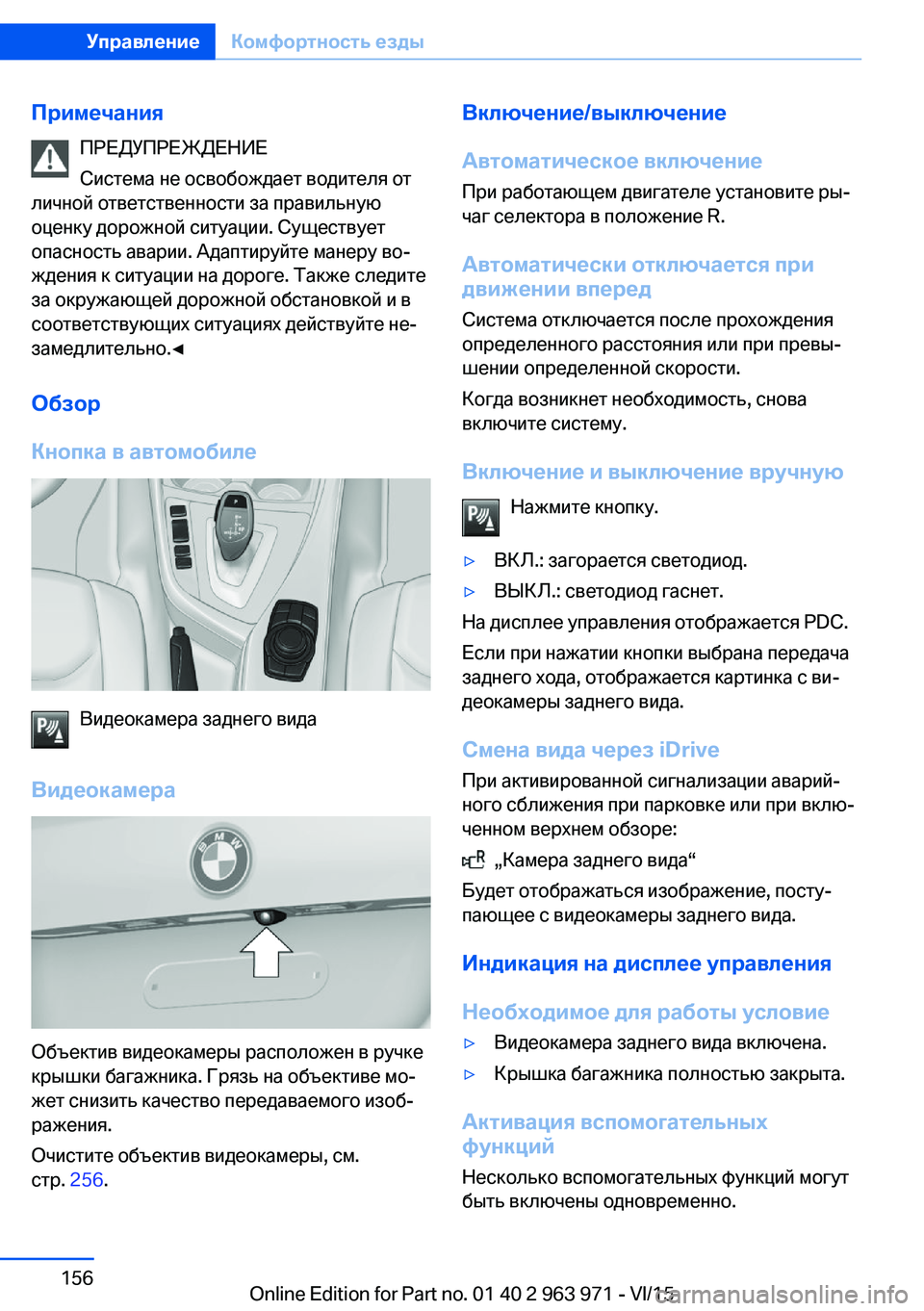

ПримечанияПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Видеокамера заднего вида
Видеокамера
Объектив видеокамеры расположен в ручке
крышки багажника. Грязь на объективе мо‐
жет снизить качество передаваемого изоб‐
ражения.
Очистите объектив видеокамеры, см.
стр. 256.
Включение/выключение
Автоматическое включение При работающем двигателе установите ры‐
чаг селектора в положение R.
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Включение и выключение вручную Нажмите кнопку.▷ВКЛ.: загорается светодиод.▷ВЫКЛ.: светодиод гаснет.
На дисплее управления отображается PDC.
Если при нажатии кнопки выбрана передача
заднего хода, отображается картинка с ви‐
деокамеры заднего вида.
Смена вида через iDrive
При активированной сигнализации аварий‐
ного сближения при парковке или при вклю‐
ченном верхнем обзоре:
„Камера заднего вида“
Будет отображаться изображение, посту‐
пающее с видеокамеры заднего вида.
Индикация на дисплее управления
Необходимое для работы условие
▷Видеокамера заднего вида включена.▷Крышка багажника полностью закрыта.
Активация вспомогательных
функций
Несколько вспомогательных функций могут
быть включены одновременно.
Seite 156УправлениеКомфортность езды156
Online Edition for Part no. 01 40 2 963 971 - VI/15

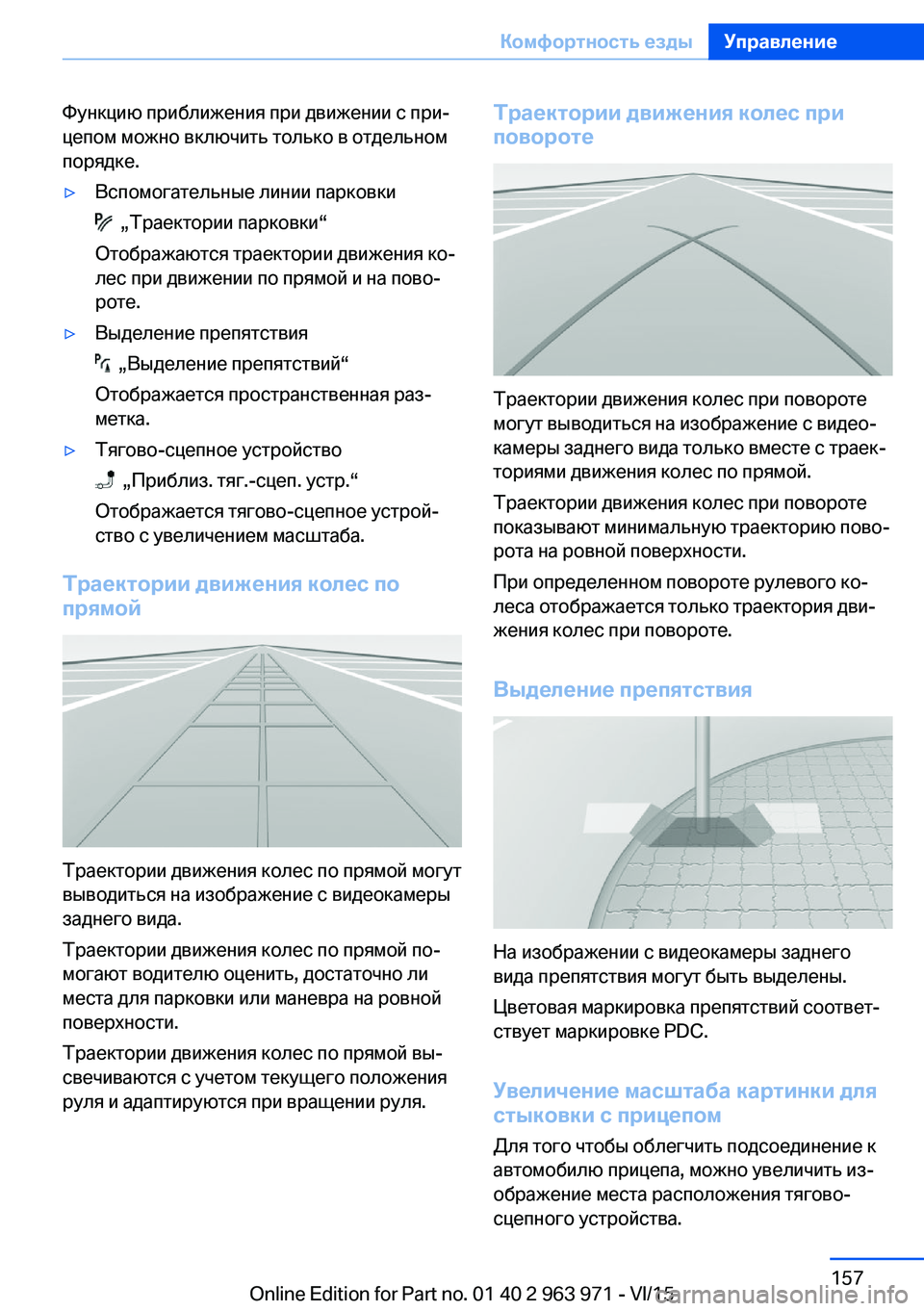

Функцию приближения при движении с при‐
цепом можно включить только в отдельном
порядке.▷Вспомогательные линии парковки
„Траектории парковки“
Отображаются траектории движения ко‐
лес при движении по прямой и на пово‐
роте.
▷Выделение препятствия
„Выделение препятствий“
Отображается пространственная раз‐
метка.
▷Тягово-сцепное устройство
„Приблиз. тяг.-сцеп. устр.“
Отображается тягово-сцепное устрой‐
ство с увеличением масштаба.
Траектории движения колес по
прямой
Траектории движения колес по прямой могут
выводиться на изображение с видеокамеры
заднего вида.
Траектории движения колес по прямой по‐
могают водителю оценить, достаточно ли
места для парковки или маневра на ровной
поверхности.
Траектории движения колес по прямой вы‐
свечиваются с учетом текущего положения
руля и адаптируются при вращении руля.
Траектории движения колес при
повороте
Траектории движения колес при повороте
могут выводиться на изображение с видео‐
камеры заднего вида только вместе с траек‐
ториями движения колес по прямой.
Траектории движения колес при повороте
показывают минимальную траекторию пово‐
рота на ровной поверхности.
При определенном повороте рулевого ко‐
леса отображается только траектория дви‐
жения колес при повороте.
Выделение препятствия
На изображении с видеокамеры заднего
вида препятствия могут быть выделены.
Цветовая маркировка препятствий соответ‐
ствует маркировке PDC.
Увеличение масштаба картинки для
стыковки с прицепом
Для того чтобы облегчить подсоединение к
автомобилю прицепа, можно увеличить из‐
ображение места расположения тягово-
сцепного устройства.
Seite 157Комфортность ездыУправление157
Online Edition for Part no. 01 40 2 963 971 - VI/15

Расстояние прицепа до тягово-сцепного ус‐
тройства можно определить с помощью двух
статических сегментов окружности.
Стыковочная линия, следующая за углом по‐
ворота руля, помогает совместить прицеп с
тягово-сцепным устройством.
Функцию увеличения масштаба можно акти‐
вировать при включенной видеокамере.
Отображение тягово-сцепного устройства
через систему iDrive, см. стр. 156.
Парковка с помощью траекторий движения колес
1.Поставьте автомобиль таким образом,
чтобы траектории движения колес при
повороте входили в свободную зону
между автомобилями, где планируется
парковаться.2.Поверните рулевое колесо таким об‐
разом, чтобы линия полосы движения пе‐рекрывала соответствующую траекто‐
рию поворота.
Настройки индикации
Яркость При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст

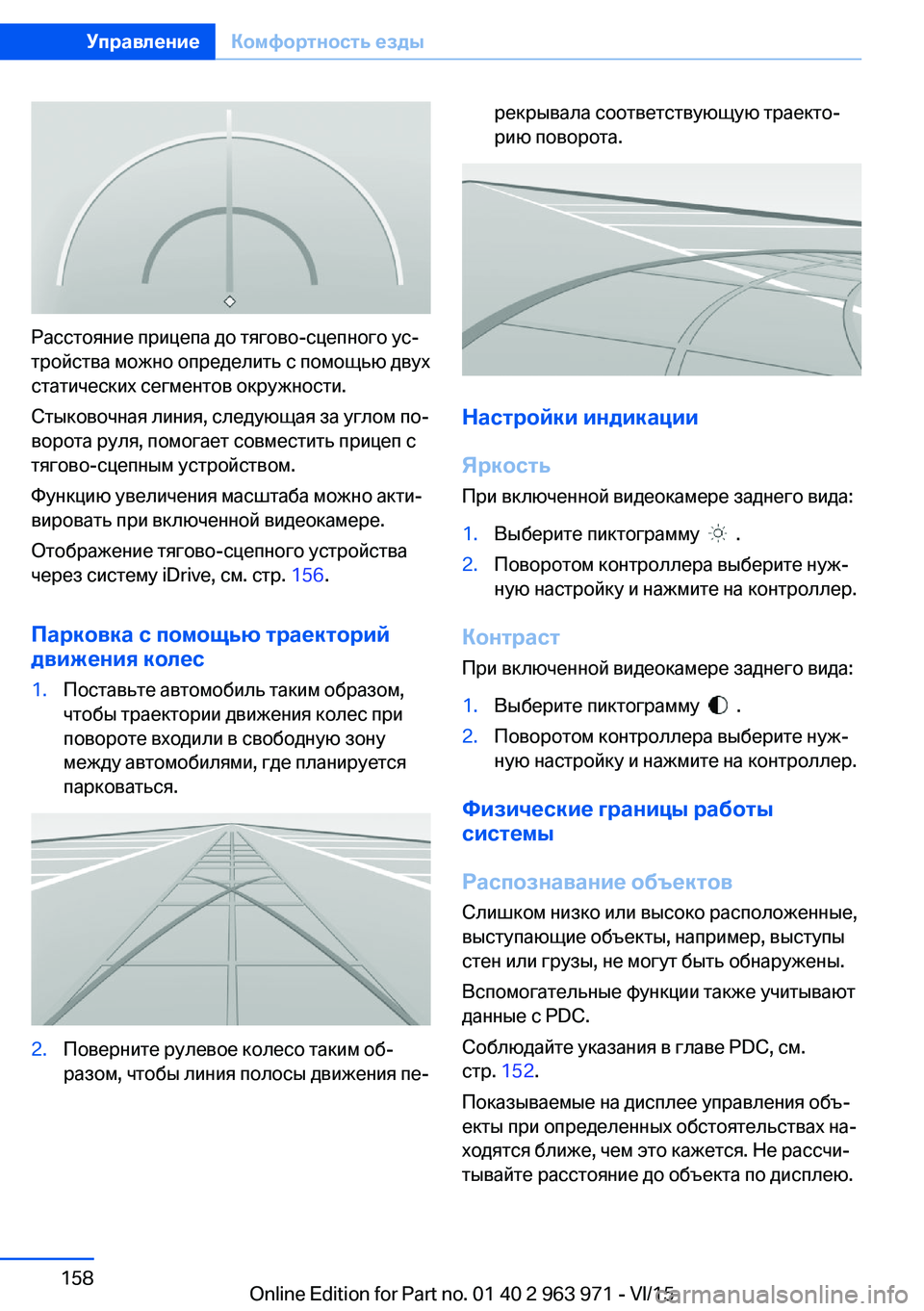

При включенной видеокамере заднего вида:
1.Выберите пиктограмму .2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Физические границы работы
системы
Распознавание объектов Слишком низко или высоко расположенные,
выступающие объекты, например, выступы
стен или грузы, не могут быть обнаружены.
Вспомогательные функции также учитывают
данные с PDC.
Соблюдайте указания в главе PDC, см.
стр. 152.
Показываемые на дисплее управления объ‐
екты при определенных обстоятельствах на‐
ходятся ближе, чем это кажется. Не рассчи‐
тывайте расстояние до объекта по дисплею.
Seite 158УправлениеКомфортность езды158
Online Edition for Part no. 01 40 2 963 971 - VI/15

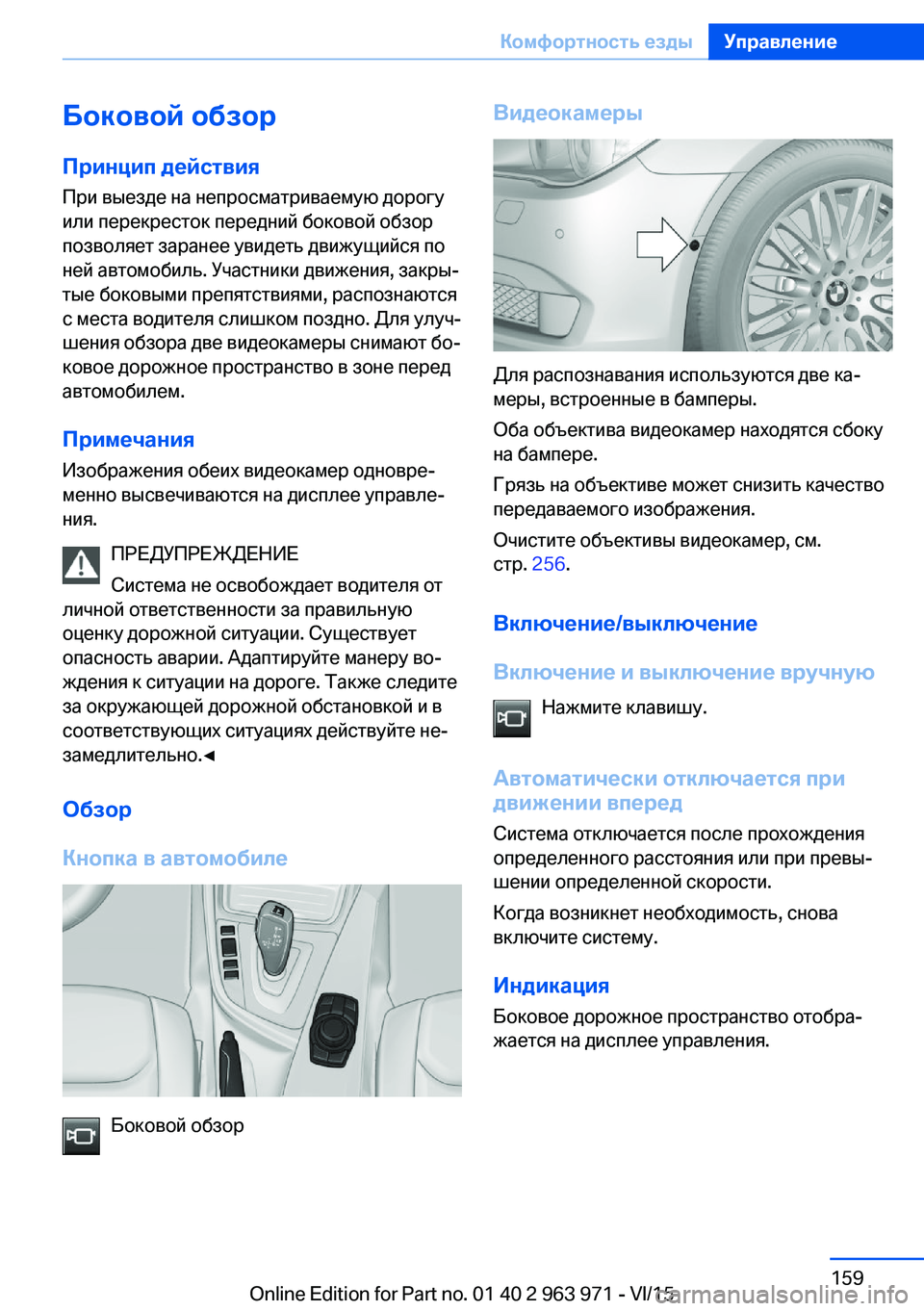

Боковой обзор
Принцип действия При выезде на непросматриваемую дорогу
или перекресток передний боковой обзор
позволяет заранее увидеть движущийся по
ней автомобиль. Участники движения, закры‐
тые боковыми препятствиями, распознаются
с места водителя слишком поздно. Для улуч‐
шения обзора две видеокамеры снимают бо‐
ковое дорожное пространство в зоне перед
автомобилем.
Примечания
Изображения обеих видеокамер одновре‐
менно высвечиваются на дисплее управле‐
ния.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Боковой обзор
Видеокамеры
Для распознавания используются две ка‐
меры, встроенные в бамперы.
Оба объектива видеокамер находятся сбоку
на бампере.
Грязь на объективе может снизить качество
передаваемого изображения.
Очистите объективы видеокамер, см.
стр. 256.
Включение/выключение
Включение и выключение вручную Нажмите клавишу.
Автоматически отключается при
движении вперед
Система отключается после прохождения
определенного расстояния или при превы‐
шении определенной скорости.
Когда возникнет необходимость, снова
включите систему.
Индикация Боковое дорожное пространство отобра‐
жается на дисплее управления.
Seite 159Комфортность ездыУправление159
Online Edition for Part no. 01 40 2 963 971 - VI/15

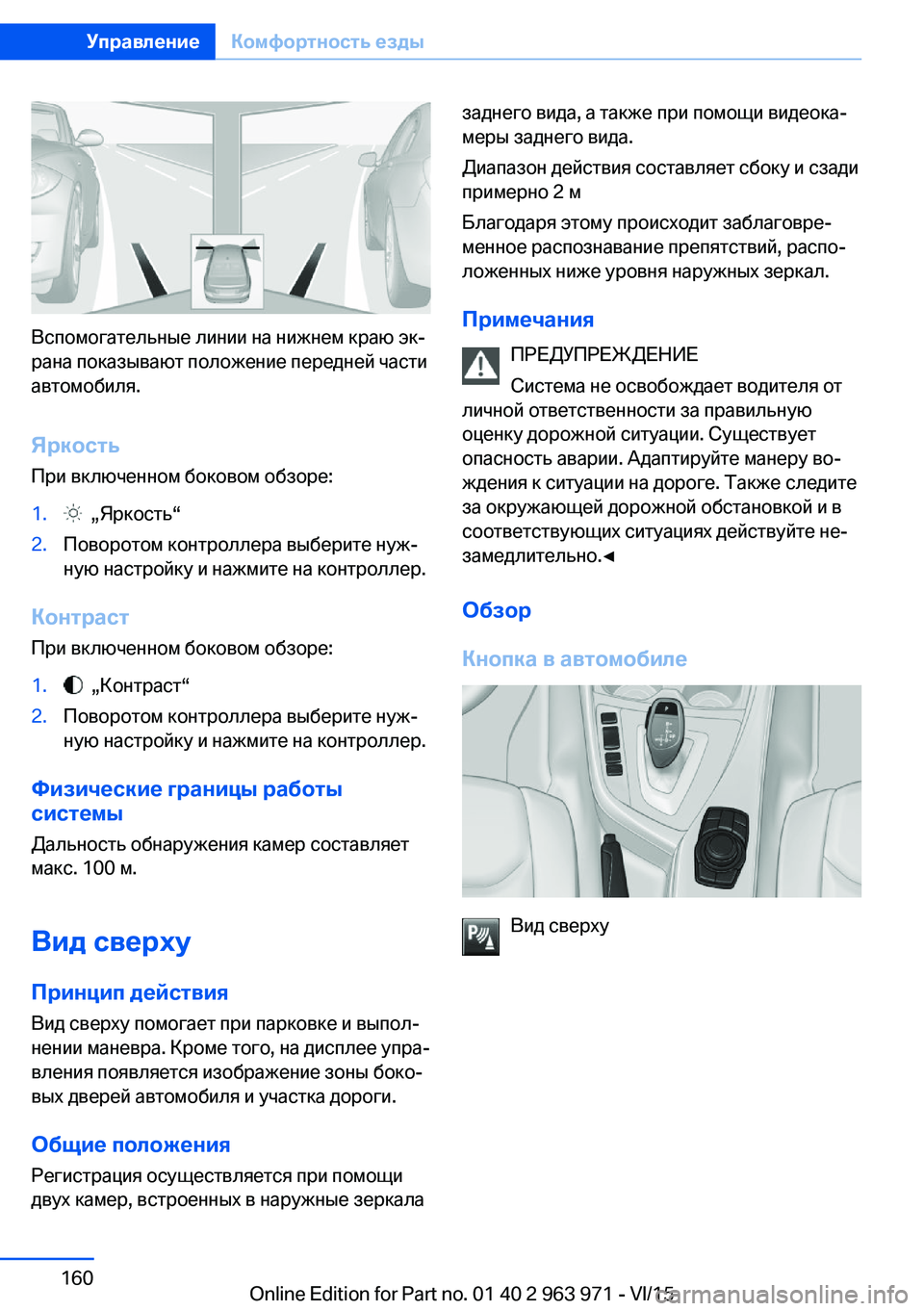

Вспомогательные линии на нижнем краю эк‐
рана показывают положение передней части
автомобиля.
Яркость При включенном боковом обзоре:
1. „Яркость“2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Контраст
При включенном боковом обзоре:
1. „Контраст“2.Поворотом контроллера выберите нуж‐
ную настройку и нажмите на контроллер.
Физические границы работы
системы
Дальность обнаружения камер составляет
макс. 100 м.
Вид сверху
Принцип действия
Вид сверху помогает при парковке и выпол‐
нении маневра. Кроме того, на дисплее упра‐
вления появляется изображение зоны боко‐
вых дверей автомобиля и участка дороги.
Общие положения Регистрация осуществляется при помощи
двух камер, встроенных в наружные зеркала
заднего вида, а также при помощи видеока‐
меры заднего вида.
Диапазон действия составляет сбоку и сзади
примерно 2 м
Благодаря этому происходит заблаговре‐
менное распознавание препятствий, распо‐
ложенных ниже уровня наружных зеркал.
Примечания ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Также следите
за окружающей дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Вид сверху
Seite 160УправлениеКомфортность езды160
Online Edition for Part no. 01 40 2 963 971 - VI/15
