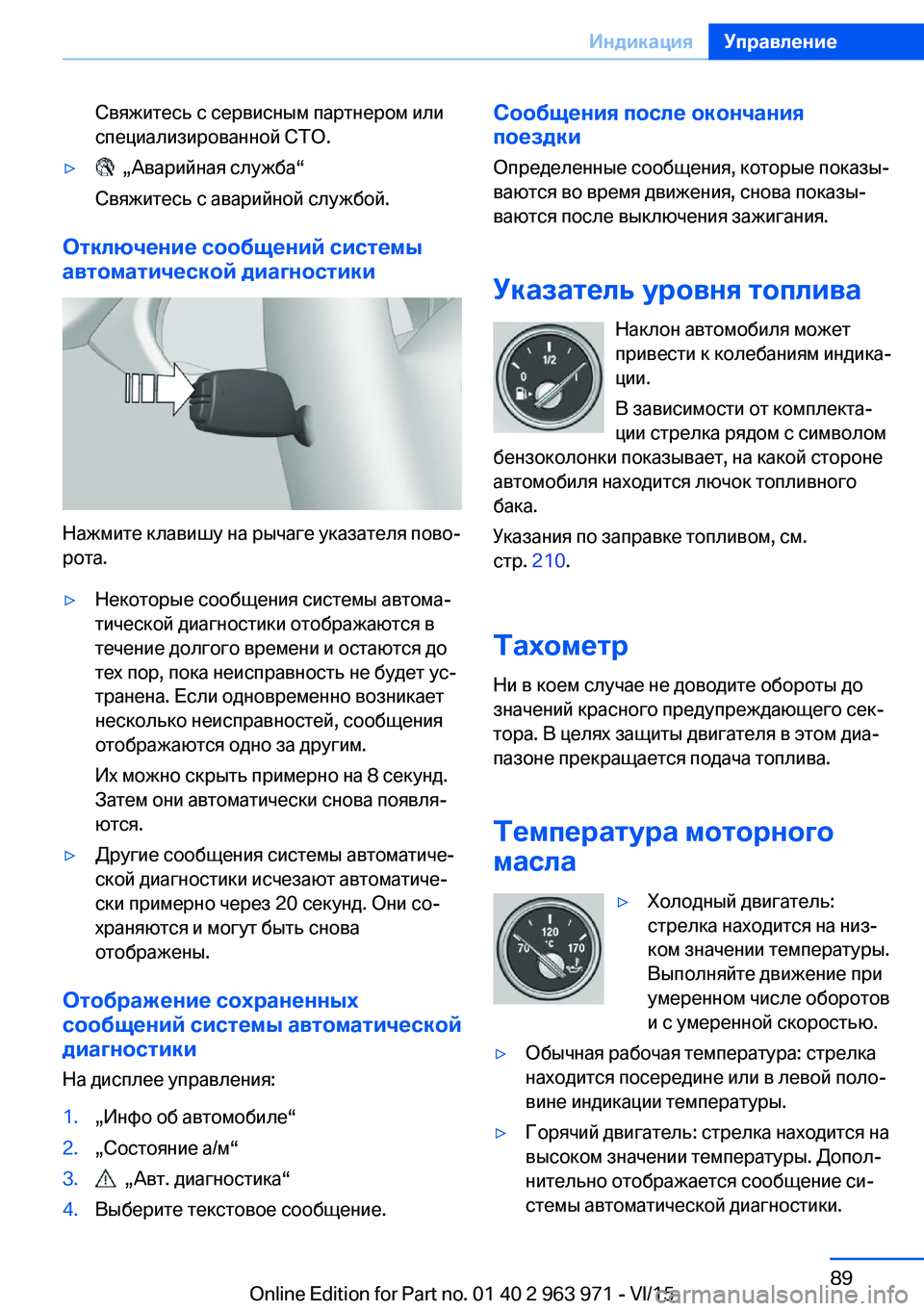

2016 BMW 4 SERIES COUPE Руково

Свяжитесь с сервисным партнером или
специализированной СТО.▷ „Аварийная служба“
Свяжитесь с аварийной службой.
Отключение сообщений системы автоматической диагностики
Нажмите клавишу на рычаге указателя пово‐
рота.
▷Некоторые сообщения системы автома‐
тической диагностики отображаются в
течение долгого времени и остаются до
тех пор, пока неисправность не будет ус‐
транена. Если одновременно возникает
несколько неисправностей, сообщения
отображаются одно за другим.
Их можно скрыть примерно на 8 секунд.
Затем они автоматически снова появля‐
ются.▷Другие сообщения системы автоматиче‐
ской диагностики исчезают автоматиче‐
ски примерно через 20 секунд. Они со‐
храняются и могут быть снова
отображены.
Отображение сохраненных
сообщений системы автоматической
диагностики
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Авт. диагностика“4.Выберите текстовое сообщение.Сообщения после окончания
поездки
Определенные сообщения, которые показы‐
ваются во время движения, снова показы‐
ваются после выключения зажигания.
Указатель уровня топлива Наклон автомобиля может
привести к колебаниям индика‐
ции.
В зависимости от комплекта‐
ции стрелка рядом с символом
бензоколонки показывает, на какой стороне
автомобиля находится лючок топливного
бака.
Указания по заправке топливом, см.
стр. 210.
Тахометр Ни в коем случае не доводите обороты до
значений красного предупреждающего сек‐
тора. В целях защиты двигателя в этом диа‐
пазоне прекращается подача топлива.
Температура моторного
масла▷Холодный двигатель:
стрелка находится на низ‐
ком значении температуры.
Выполняйте движение при
умеренном числе оборотов
и с умеренной скоростью.▷Обычная рабочая температура: стрелка
находится посередине или в левой поло‐
вине индикации температуры.▷Горячий двигатель: стрелка находится на
высоком значении температуры. Допол‐
нительно отображается сообщение си‐
стемы автоматической диагностики.Seite 89ИндикацияУправление89
Online Edition for Part no. 01 40 2 963 971 - VI/15

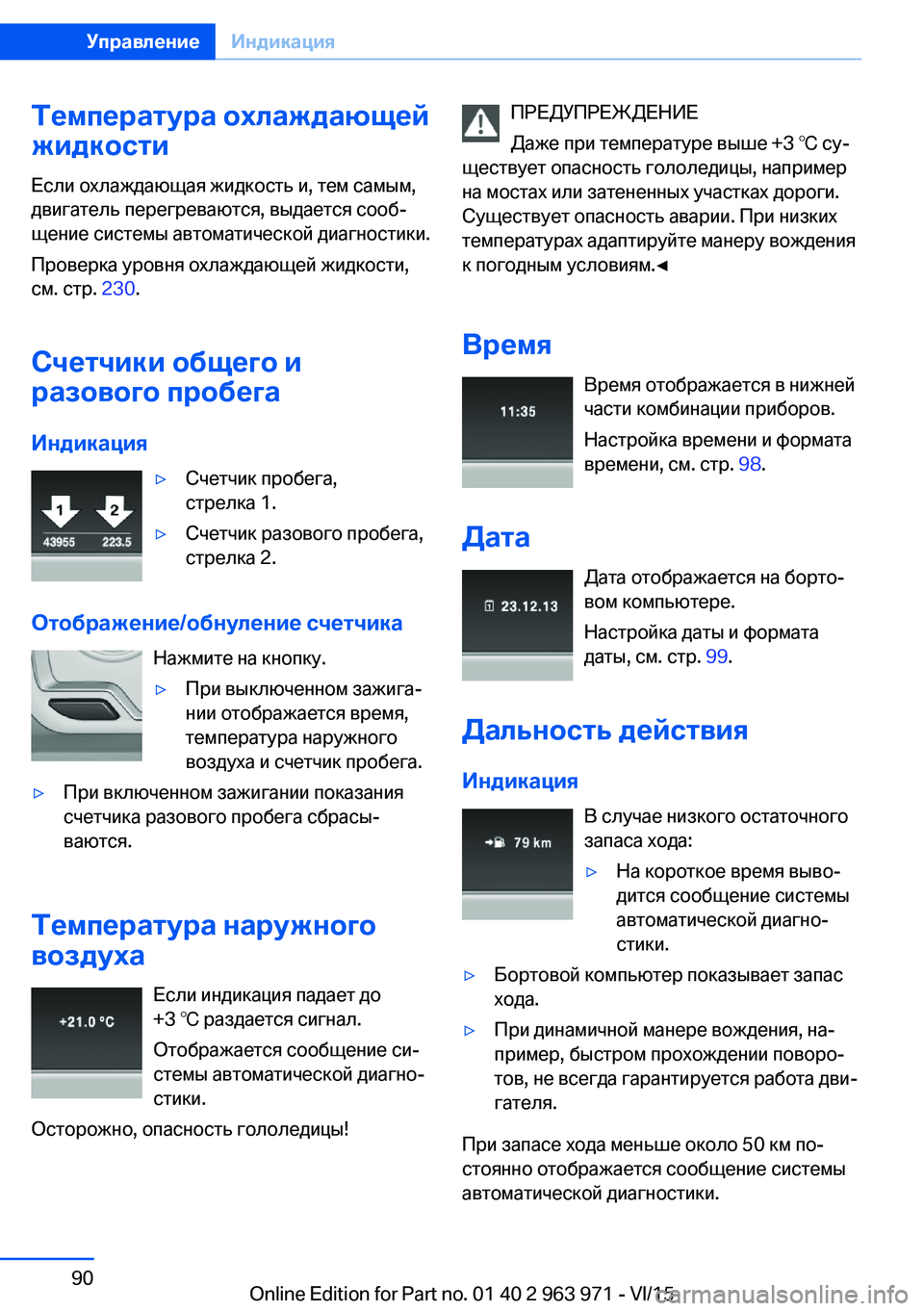

Температура охлаждающей
жидкости
Если охлаждающая жидкость и, тем самым,
двигатель перегреваются, выдается сооб‐
щение системы автоматической диагностики.
Проверка уровня охлаждающей жидкости,
см. стр. 230.
Счетчики общего и
разового пробега
Индикация▷Счетчик пробега,
стрелка 1.▷Счетчик разового пробега,
стрелка 2.
Отображение/обнуление счетчика
Нажмите на кнопку.
▷При выключенном зажига‐
нии отображается время,
температура наружного
воздуха и счетчик пробега.▷При включенном зажигании показания
счетчика разового пробега сбрасы‐
ваются.
Температура наружного
воздуха
Если индикация падает до
+3 ℃ раздается сигнал.
Отображается сообщение си‐
стемы автоматической диагно‐
стики.
Осторожно, опасность гололедицы!
ПРЕДУПРЕЖДЕНИЕ
Даже при температуре выше +3 ℃ су‐
ществует опасность гололедицы, например
на мостах или затененных участках дороги.
Существует опасность аварии. При низких
температурах адаптируйте манеру вождения
к погодным условиям.◀
Время Время отображается в нижней
части комбинации приборов.
Настройка времени и формата
времени, см. стр. 98.
Дата Дата отображается на борто‐
вом компьютере.
Настройка даты и формата
даты, см. стр. 99.
Дальность действия Индикация В случае низкого остаточного
запаса хода:▷На короткое время выво‐
дится сообщение системы
автоматической диагно‐
стики.▷Бортовой компьютер показывает запас
хода.▷При динамичной манере вождения, на‐
пример, быстром прохождении поворо‐
тов, не всегда гарантируется работа дви‐
гателя.
При запасе хода меньше около 50 км по‐
стоянно отображается сообщение системы
автоматической диагностики.
Seite 90УправлениеИндикация90
Online Edition for Part no. 01 40 2 963 971 - VI/15

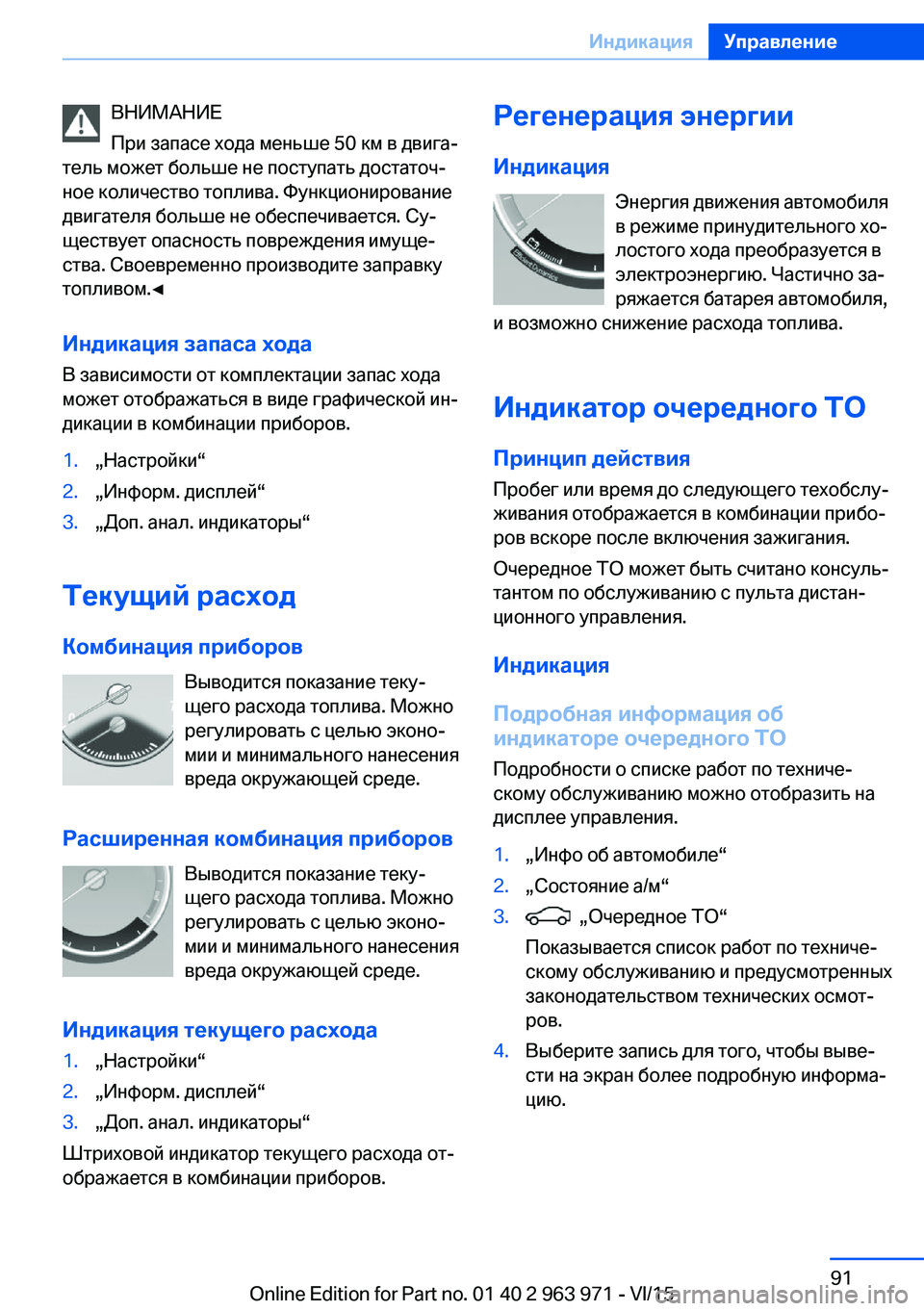

ВНИМАНИЕ
При запасе хода меньше 50 км в двига‐
тель может больше не поступать достаточ‐
ное количество топлива. Функционирование
двигателя больше не обеспечивается. Су‐
ществует опасность повреждения имуще‐
ства. Своевременно производите заправку
топливом.◀
Индикация запаса хода
В зависимости от комплектации запас хода
может отображаться в виде графической ин‐
дикации в комбинации приборов.1.„Настройки“2.„Информ. дисплей“3.„Доп. анал. индикаторы“
Текущий расход
Комбинация приборов Выводится показание теку‐
щего расхода топлива. Можно регулировать с целью эконо‐
мии и минимального нанесения
вреда окружающей среде.
Расширенная комбинация приборов Выводится показание теку‐
щего расхода топлива. Можно
регулировать с целью эконо‐
мии и минимального нанесения
вреда окружающей среде.
Индикация текущего расхода
1.„Настройки“2.„Информ. дисплей“3.„Доп. анал. индикаторы“
Штриховой индикатор текущего расхода от‐
ображается в комбинации приборов.
Регенерация энергии
Индикация Энергия движения автомобиля
в режиме принудительного хо‐
лостого хода преобразуется в
электроэнергию. Частично за‐
ряжается батарея автомобиля,
и возможно снижение расхода топлива.
Индикатор очередного ТО Принцип действия
Пробег или время до следующего техобслу‐
живания отображается в комбинации прибо‐
ров вскоре после включения зажигания.
Очередное ТО может быть считано консуль‐
тантом по обслуживанию с пульта дистан‐
ционного управления.
Индикация
Подробная информация об
индикаторе очередного ТО
Подробности о списке работ по техниче‐
скому обслуживанию можно отобразить на
дисплее управления.1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“
Показывается список работ по техниче‐
скому обслуживанию и предусмотренных
законодательством технических осмот‐
ров.4.Выберите запись для того, чтобы выве‐
сти на экран более подробную информа‐
цию.Seite 91ИндикацияУправление91
Online Edition for Part no. 01 40 2 963 971 - VI/15

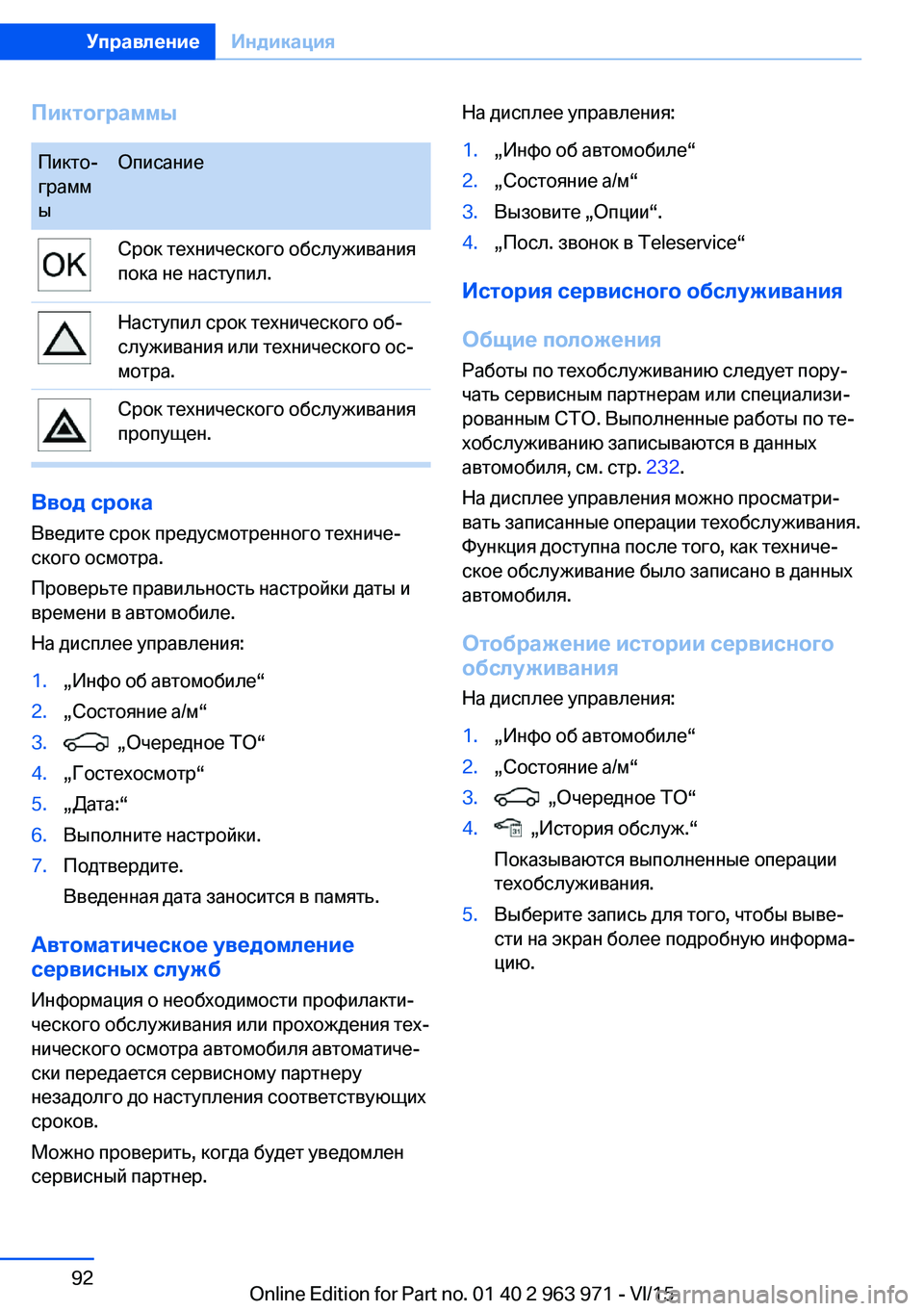

ПиктограммыПикто‐
грамм
ыОписаниеСрок технического обслуживания
пока не наступил.Наступил срок технического об‐
служивания или технического ос‐
мотра.Срок технического обслуживания
пропущен.
Ввод срока
Введите срок предусмотренного техниче‐
ского осмотра.
Проверьте правильность настройки даты и
времени в автомобиле.
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“4.„Гостехосмотр“5.„Дата:“6.Выполните настройки.7.Подтвердите.
Введенная дата заносится в память.
Автоматическое уведомление
сервисных служб
Информация о необходимости профилакти‐
ческого обслуживания или прохождения тех‐
нического осмотра автомобиля автоматиче‐
ски передается сервисному партнеру
незадолго до наступления соответствующих
сроков.
Можно проверить, когда будет уведомлен
сервисный партнер.
На дисплее управления:1.„Инфо об автомобиле“2.„Состояние а/м“3.Вызовите „Опции“.4.„Посл. звонок в Teleservice“
История сервисного обслуживания
Общие положения Работы по техобслуживанию следует пору‐
чать сервисным партнерам или специализи‐
рованным СТО. Выполненные работы по те‐
хобслуживанию записываются в данных
автомобиля, см. стр. 232.
На дисплее управления можно просматри‐
вать записанные операции техобслуживания.
Функция доступна после того, как техниче‐
ское обслуживание было записано в данных
автомобиля.
Отображение истории сервисного
обслуживания
На дисплее управления:
1.„Инфо об автомобиле“2.„Состояние а/м“3. „Очередное ТО“4. „История обслуж.“
Показываются выполненные операции
техобслуживания.5.Выберите запись для того, чтобы выве‐
сти на экран более подробную информа‐
цию.Seite 92УправлениеИндикация92
Online Edition for Part no. 01 40 2 963 971 - VI/15

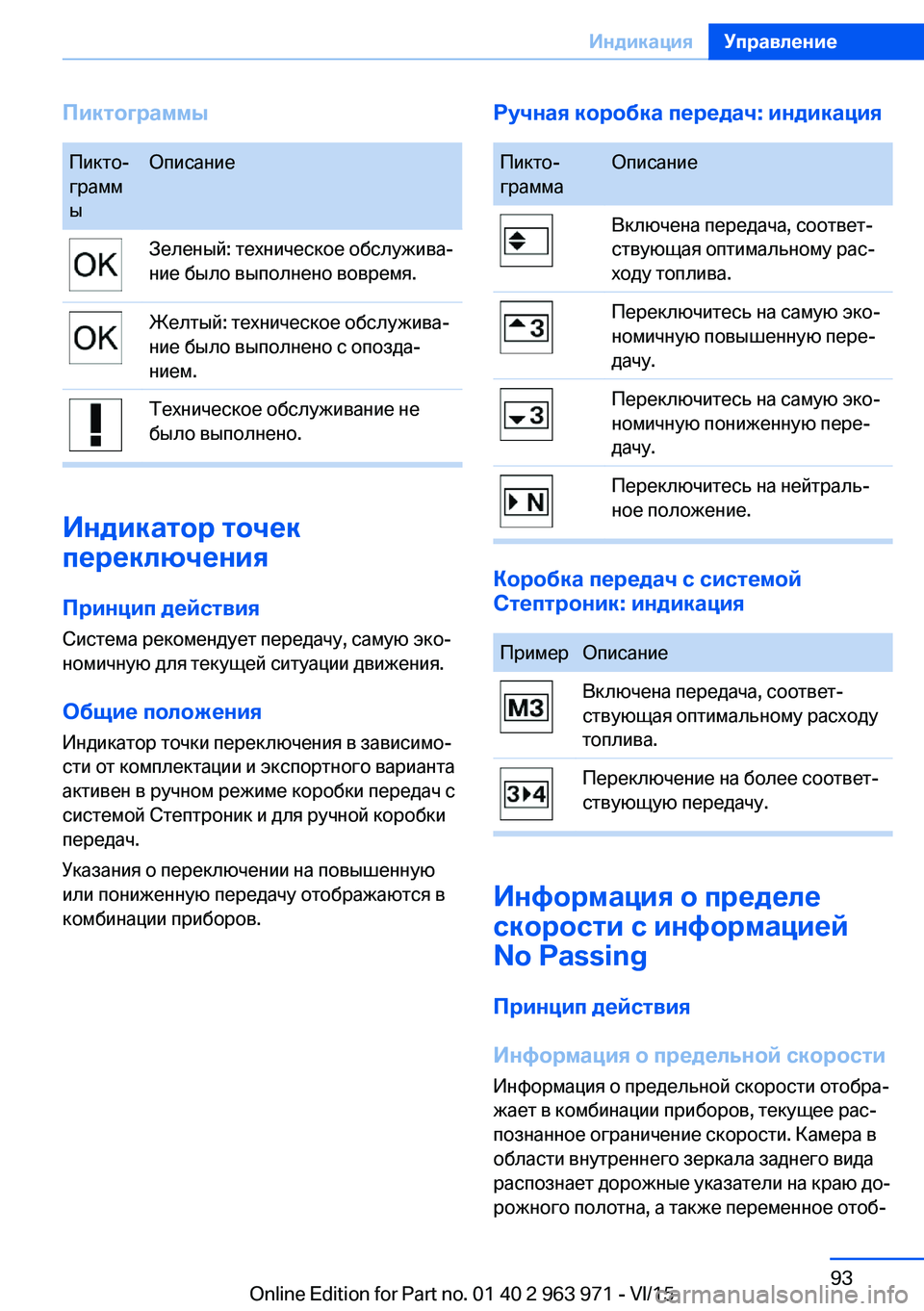

ПиктограммыПикто‐
грамм
ыОписаниеЗеленый: техническое обслужива‐
ние было выполнено вовремя.Желтый: техническое обслужива‐
ние было выполнено с опозда‐
нием.Техническое обслуживание не
было выполнено.
Индикатор точек
переключения
Принцип действия
Система рекомендует передачу, самую эко‐
номичную для текущей ситуации движения.
Общие положения Индикатор точки переключения в зависимо‐
сти от комплектации и экспортного варианта
активен в ручном режиме коробки передач с
системой Стептроник и для ручной коробки
передач.
Указания о переключении на повышенную или пониженную передачу отображаются в
комбинации приборов.
Ручная коробка передач: индикацияПикто‐
граммаОписаниеВключена передача, соответ‐
ствующая оптимальному рас‐
ходу топлива.Переключитесь на самую эко‐
номичную повышенную пере‐
дачу.Переключитесь на самую эко‐
номичную пониженную пере‐
дачу.Переключитесь на нейтраль‐
ное положение.
Коробка передач с системой
Стептроник: индикация
ПримерОписаниеВключена передача, соответ‐
ствующая оптимальному расходу
топлива.Переключение на более соответ‐
ствующую передачу.
Информация о пределе
скорости с информацией
No Passing
Принцип действия
Информация о предельной скорости Информация о предельной скорости отобра‐
жает в комбинации приборов, текущее рас‐
познанное ограничение скорости. Камера в
области внутреннего зеркала заднего вида
распознает дорожные указатели на краю до‐
рожного полотна, а также переменное отоб‐
Seite 93ИндикацияУправление93
Online Edition for Part no. 01 40 2 963 971 - VI/15

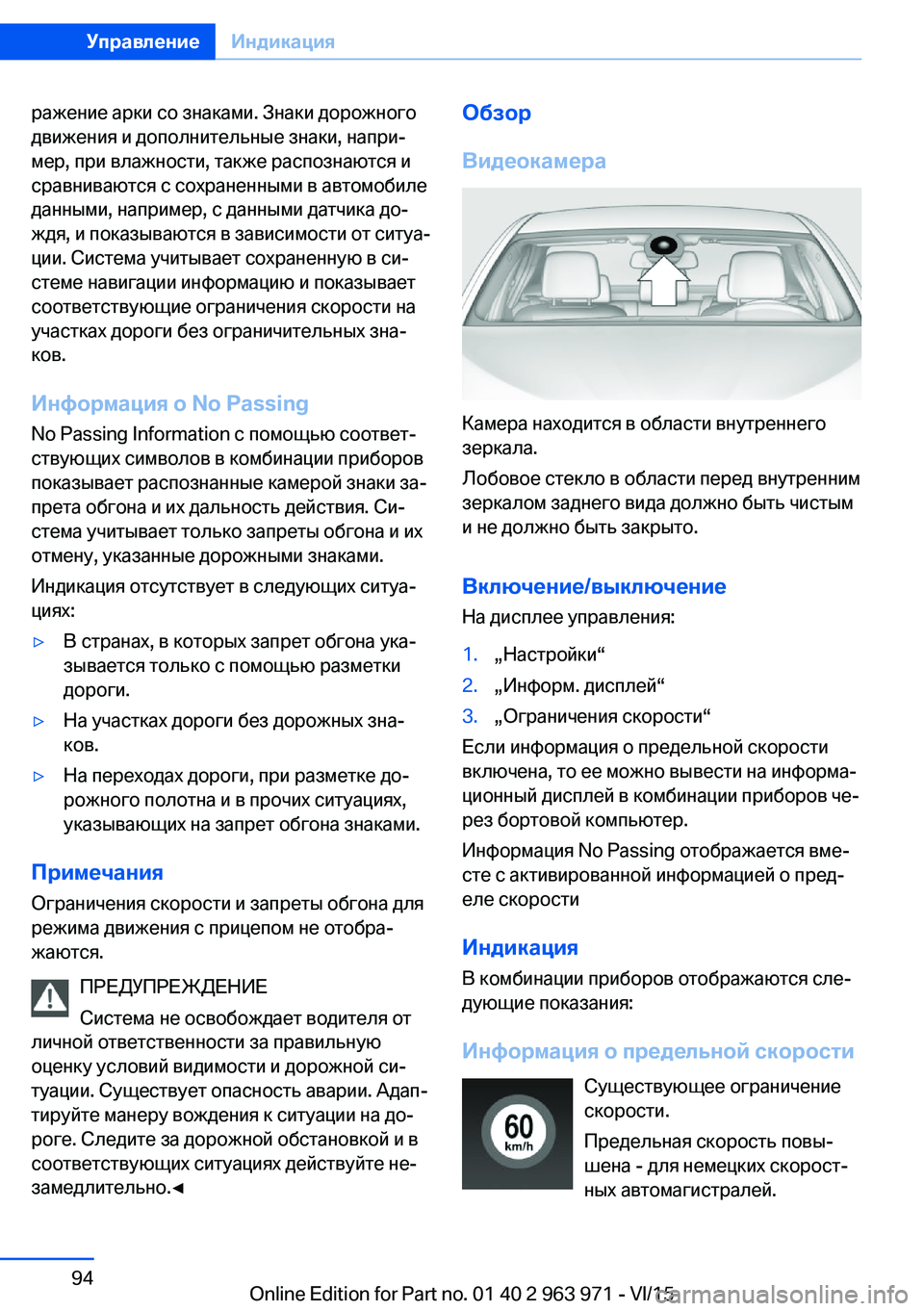

ражение арки со знаками. Знаки дорожного
движения и дополнительные знаки, напри‐
мер, при влажности, также распознаются и
сравниваются с сохраненными в автомобиле
данными, например, с данными датчика до‐
ждя, и показываются в зависимости от ситуа‐
ции. Система учитывает сохраненную в си‐
стеме навигации информацию и показывает
соответствующие ограничения скорости на
участках дороги без ограничительных зна‐
ков.
Информация о No Passing
No Passing Information с помощью соответ‐
ствующих символов в комбинации приборов
показывает распознанные камерой знаки за‐
прета обгона и их дальность действия. Си‐
стема учитывает только запреты обгона и их
отмену, указанные дорожными знаками.
Индикация отсутствует в следующих ситуа‐
циях:▷В странах, в которых запрет обгона ука‐
зывается только с помощью разметки
дороги.▷На участках дороги без дорожных зна‐
ков.▷На переходах дороги, при разметке до‐
рожного полотна и в прочих ситуациях,
указывающих на запрет обгона знаками.
Примечания
Ограничения скорости и запреты обгона для
режима движения с прицепом не отобра‐
жаются.
ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку условий видимости и дорожной си‐
туации. Существует опасность аварии. Адап‐
тируйте манеру вождения к ситуации на до‐
роге. Следите за дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Видеокамера
Камера находится в области внутреннего
зеркала.
Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключениеНа дисплее управления:
1.„Настройки“2.„Информ. дисплей“3.„Ограничения скорости“
Если информация о предельной скорости
включена, то ее можно вывести на информа‐
ционный дисплей в комбинации приборов че‐
рез бортовой компьютер.
Информация No Passing отображается вме‐
сте с активированной информацией о пред‐
еле скорости
Индикация В комбинации приборов отображаются сле‐
дующие показания:
Информация о предельной скорости Существующее ограничение
скорости.
Предельная скорость повы‐
шена - для немецких скорост‐
ных автомагистралей.
Seite 94УправлениеИндикация94
Online Edition for Part no. 01 40 2 963 971 - VI/15

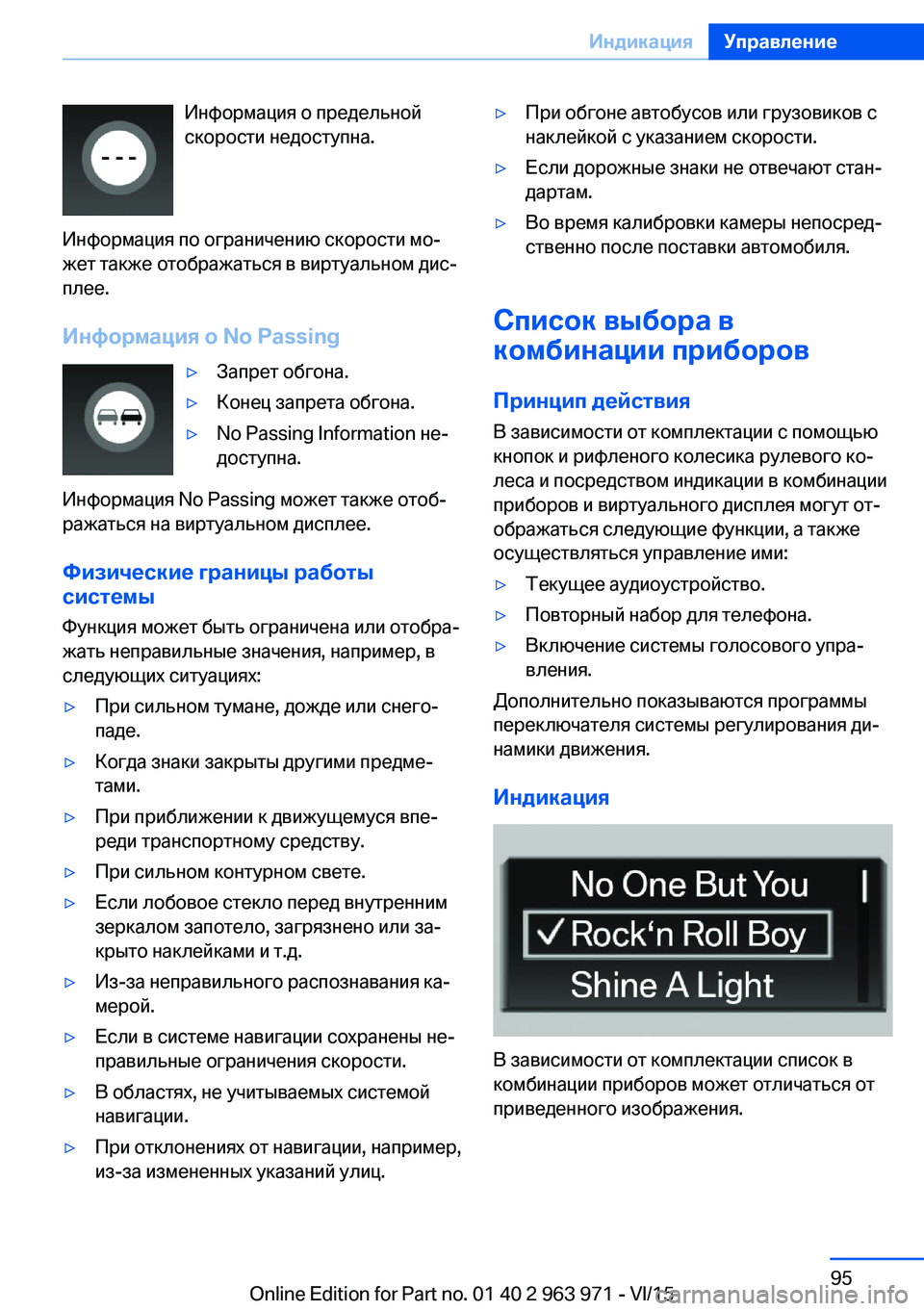

Информация о предельной
скорости недоступна.
Информация по ограничению скорости мо‐
жет также отображаться в виртуальном дис‐
плее.
Информация о No Passing▷Запрет обгона.▷Конец запрета обгона.▷No Passing Information не‐
доступна.
Информация No Passing может также отоб‐
ражаться на виртуальном дисплее.
Физические границы работы
системы
Функция может быть ограничена или отобра‐
жать неправильные значения, например, в
следующих ситуациях:
▷При сильном тумане, дожде или снего‐
паде.▷Когда знаки закрыты другими предме‐
тами.▷При приближении к движущемуся впе‐
реди транспортному средству.▷При сильном контурном свете.▷Если лобовое стекло перед внутренним
зеркалом запотело, загрязнено или за‐
крыто наклейками и т.д.▷Из-за неправильного распознавания ка‐
мерой.▷Если в системе навигации сохранены не‐
правильные ограничения скорости.▷В областях, не учитываемых системой
навигации.▷При отклонениях от навигации, например,
из-за измененных указаний улиц.▷При обгоне автобусов или грузовиков с
наклейкой с указанием скорости.▷Если дорожные знаки не отвечают стан‐
дартам.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.
Список выбора в
комбинации приборов
Принцип действия
В зависимости от комплектации с помощью
кнопок и рифленого колесика рулевого ко‐
леса и посредством индикации в комбинации
приборов и виртуального дисплея могут от‐
ображаться следующие функции, а также
осуществляться управление ими:
▷Текущее аудиоустройство.▷Повторный набор для телефона.▷Включение системы голосового упра‐
вления.
Дополнительно показываются программы
переключателя системы регулирования ди‐
намики движения.
Индикация
В зависимости от комплектации список в
комбинации приборов может отличаться от
приведенного изображения.
Seite 95ИндикацияУправление95
Online Edition for Part no. 01 40 2 963 971 - VI/15

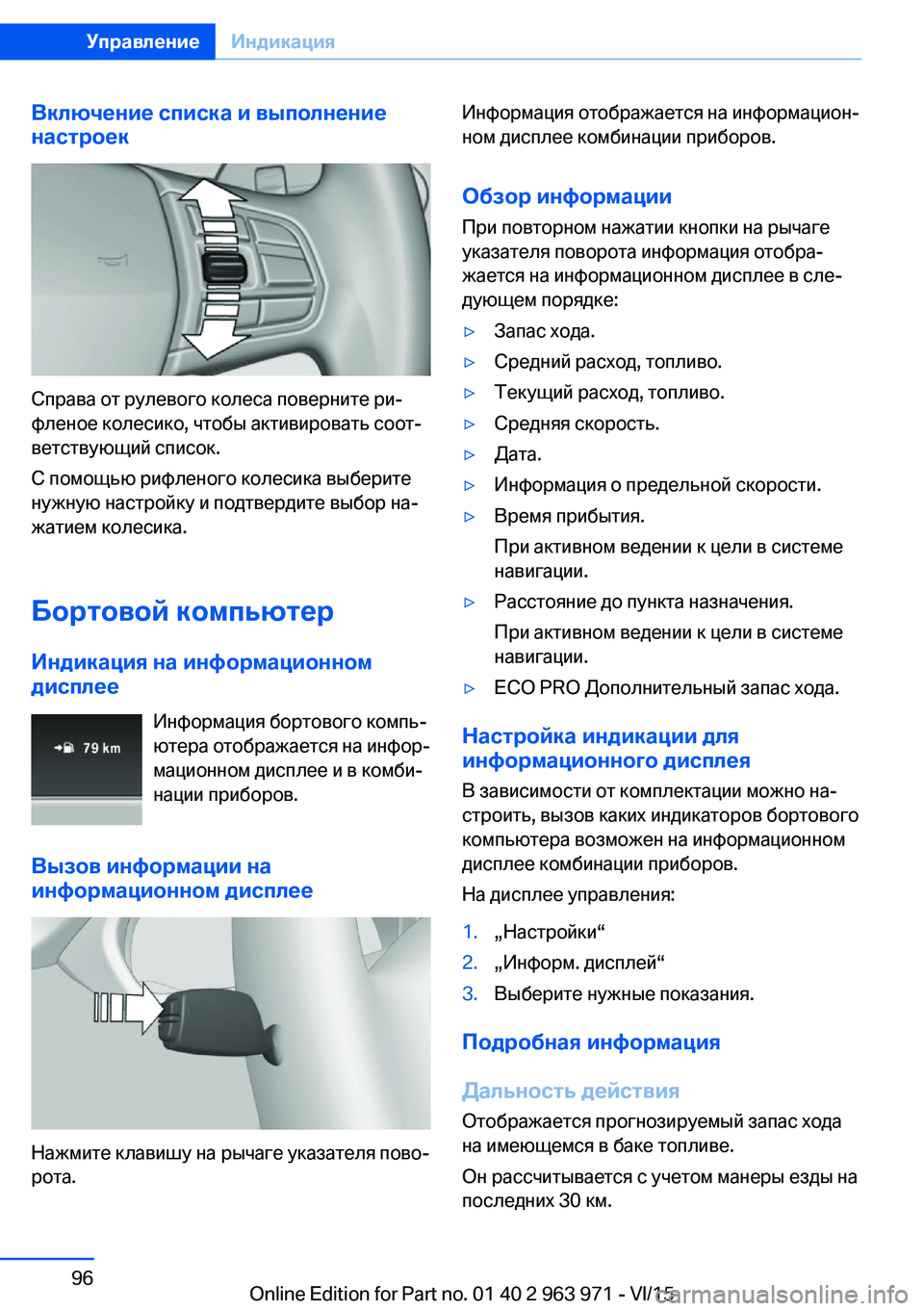

Включение списка и выполнение
настроек
Справа от рулевого колеса поверните ри‐
фленое колесико, чтобы активировать соот‐
ветствующий список.
С помощью рифленого колесика выберите
нужную настройку и подтвердите выбор на‐
жатием колесика.
Бортовой компьютер
Индикация на информационном
дисплее
Информация бортового компь‐
ютера отображается на инфор‐
мационном дисплее и в комби‐ нации приборов.
Вызов информации на информационном дисплее
Нажмите клавишу на рычаге указателя пово‐
рота.
Информация отображается на информацион‐
ном дисплее комбинации приборов.
Обзор информации При повторном нажатии кнопки на рычаге
указателя поворота информация отобра‐
жается на информационном дисплее в сле‐
дующем порядке:▷Запас хода.▷Средний расход, топливо.▷Текущий расход, топливо.▷Средняя скорость.▷Дата.▷Информация о предельной скорости.▷Время прибытия.
При активном ведении к цели в системе
навигации.▷Расстояние до пункта назначения.
При активном ведении к цели в системе
навигации.▷ECO PRO Дополнительный запас хода.
Настройка индикации для
информационного дисплея
В зависимости от комплектации можно на‐
строить, вызов каких индикаторов бортового
компьютера возможен на информационном
дисплее комбинации приборов.
На дисплее управления:
1.„Настройки“2.„Информ. дисплей“3.Выберите нужные показания.
Подробная информация
Дальность действия Отображается прогнозируемый запас хода
на имеющемся в баке топливе.
Он рассчитывается с учетом манеры езды на
последних 30 км.
Seite 96УправлениеИндикация96
Online Edition for Part no. 01 40 2 963 971 - VI/15
