2016 Abarth 500 Knjižica s uputama za uporabu i održavanje (in Croatian)

143
UporabaZnačajkeSpecifikacijaPreporučena maziva i
tekućine Interval zamjene
Zaštita hladnjaka Crvena zaštita s djelovanjem
antifriza, na osnovi inhibiranog
monoetil glikola s organskom
formulom. CUNA NC 956-16
specifikacija, ASTM D 3306
9.555323 ili MS.90032
PARAFLU
UP (**)
Ugovorna Tehnička
Referenca F101.M01 Mješavina:
50% vode i
50% PARAFLU
UP (***)
Tekućina za pranje
vjetrobrana i
stražnjeg stakla Mješavina alkohola, vode i
surfaktanata. CUNA NC 956-
11 specifikacije.
9.55522 ili MS.90043TUTELA PROFESSIONAL
SC 35 Ugovorno Tehničko
Referenca F201.D02 Koristi se razrijeđena ili
nerazrijeđena u sustavima
pranja vjetrobrana/
stražnjeg stakla
(*) Ako se vozilo koristi u posebno teškim klimatskim uvjetima, preporučamo uporabu 60/40 mješavine PARAFLUUP i destilirane vode.
UPOZORENJE
51) Uporaba proizvoda sa specifikacijama koje se razlikuju od gore prikazanih može uzrokovati oštećenja motora koja nisu pokrivena
jamstvom.

144
PERFORMANSE
Maksimalna brzina može se doseći nakon početne uporabe vozila
Izvedbe Ubrzanje 0-100 km/h (sek)Maksimalna brzina (km/h)
1.4 TB BENZIN ABARTH 135 KS(*) 7,9205
1.4 TB BENZIN ABARTH 145 KS 7,8(**) / 8(***)210
1.4 TB BENZIN ABARTH 160 KS 7,3(**) / 7,4(***)216
1.4 TB BENZIN ABARTH 165 KS (****) 7,3(**) / 7,4(***)218
1.4 TB BENZIN ABARTH 180 KS (****) 6,7(**) / 6,9(***)225
(*) Ako je u ponudi na tržištu
(**) Izvedbe s ručnim mjenjačem
(***) Izvedbe s robotiziranim sekvencijalnim mjenjačem
(****) Rezultat je dobiven uporabom 98 RON bezolovnog benzina.
;,/5062,:7,*0-02(*01,

145
POTROŠNJA GORIVA
Vrijednosti potrošnje goriva koje su prikazane u tablici dobivene su prema ispitivanjima koja su u skladu sa Europskim
preporukama.
Uvjeti ispitivanja obuhvaćaju:
ˆ
ˆgradski ciklus: obuhvaća paljenje hladnog motora i stil vožnje koji simulira vožnju u gradskim uvjetima;
ˆ
ˆizvangradski ciklus: obuhvaća česta ubrzavanja u svim brzinama, simulirajući uvjete vožnje izvan grada: brzina se mijenja
između 0 i 120 km/h.
ˆ
ˆkombinirani ciklus: izračunava se kao prosjek gradskog ciklusa (37 posto) i izvangradskog ciklusa (63 posto).
VAŽNO Vrsta vožnje, situacije u prometu, način vožnje, atmosferski uvjeti, oprema vozila, pribor, prisutnost nosača prtljage na
krovu, posebna oprema, uporaba klima uređaja, opterećenje vozila i druge situacije koje mogu negativno utjecati na aerodina-
miku vozila ili otpor zraka mogu utjecati na potrošnju goriva koja će se razlikovati od potrošnje navedene u tablici.
POTROŠNJA GORIVA U SKLADU S TRENUTNOM EUROPSKOM DIREKTIVOM (litara/100 km)
Izvedbe Gradska vožnjaIzvangradska vožnja Kombinirana vožnja
1.4 TB BENZIN ABARTH 7,9(*) / 7,6(*) 4,9(*) / 4,7(*) 6,0(*) / 5,8(**)
(*) Izvedbe s ručnim mjenjačem
(**) Izvedbe s robotiziranim sekvencijalnim mjenjačem

146
CO2 EMISIJE
Razine CO2 emisija iz slijedeće tablice odnose se na kombinirani ciklus vožnje.
Izvedbe CO2 emisije u skladu s trenutnim Europskim propisima (g/km)
1.4 TB BENZIN ABARTH 139(*) / 134(**)
(*) Izvedbe s ručnim mjenjačem
(**) Izvedbe s robotiziranim sekvencijalnim mjenjačem
;,/5062,:7,*0-02(*01,

147
PREPORUKE ZBRINJAVANJE VOZIL A NA KRAJU RADNOG
VIJEKA
(ako je u ponudi na tržištu)
Kompanija FCA je mnogo godina predana zaštiti okoliša preko stalnih poboljšanja svojih proizvodnih procesa koji su sve više
“ekološki prihvatljivi”. Kako bi svojim kupcima dala najbolju moguću uslugu u smislu poštivanja zakona o zaštiti okoliša i kao
odgovor na Europsku direktivu 2000/53/EC koja se odnosi na vozila na kraju radnog vijeka, kompanija FCA svojim kupcima
nudi mogućnost predaje njihovih vozila na kraju njihovog radnog vijeka bez dodatnih troškova. Europska direktiva preporu-
ča da kada se vozilo preda, zadnji vlasnik vozila ne bi trebao imati nikakvih troškova jer vozilo ima nultu ili negativnu tržišnu
vrijednost.
Kako bi predali vaše vozilo na kraju radnog vijeka bez dodatnih troškova, posjetite jednog od naših zastupnika ili FCA ovlašteni
centar za skupljanje i recikliranje. Ovi centri su pažljivo odabrani kako bi ponudili uslugu najviše kvalitete za skupljanje, obradu i
recikliranje nekorištenih vozila uz poštivanje okoliša.
Dodatne informacije o ovim centrima za skupljanje i recikliranje možete dobiti kod FCA zastupnika ili pozivom na broj naveden
u Jamstvenoj knjižici ili posjetom internetskih stranica raznih FCA marki.

119AB0A0391C
148
RI
G
HT
HAND
DRIVE
VER
SIO
NS
148

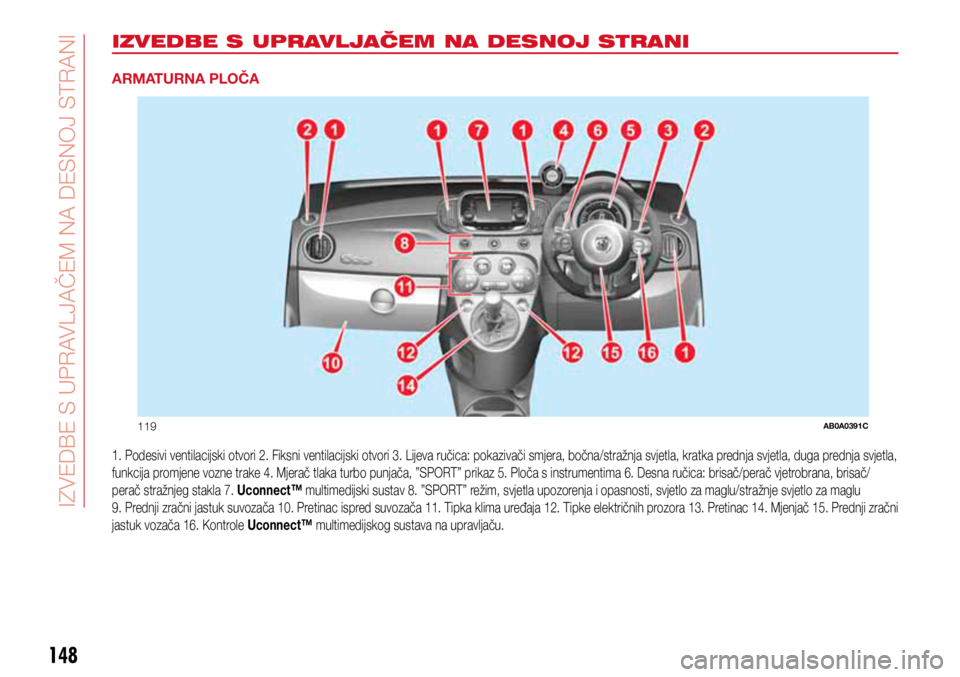

IZVEDBE S UPRAVLJAČEM NA DESNOJ STRANI
ARMATURNA PLOČA
1. Podesivi ventilacijski otvori 2. Fiksni ventilacijski otvori 3. Lijeva ručica: pokazivači smjera, bočna/stražnja svjetla, kratka prednja svjetla, duga prednja svjetla,
funkcija promjene vozne trake 4. Mjerač tlaka turbo punjača, ”SPORT” prikaz 5. Ploča s instrumentima 6. Desna ručica: brisač/perač vjetrobrana, brisač/
perač stražnjeg stakla 7. Uconnect™ multimedijski sustav 8. ”SPORT” režim, svjetla upozorenja i opasnosti, svjetlo za maglu/stražnje svjetlo za maglu

9. Prednji zračni jastuk suvozača 10. Pretinac ispred suvozača 11. Tipka klima uređaja 12. Tipke električnih prozora 13. Pretinac 14. Mjenjač 15. Prednji zračni
jastuk vozača 16. Kontrole Uconnect™ multimedijskog sustava na upravljaču.
0A=,+),:<79(=31(6,45(+,:561:;9(50

120AB0A0392C
149149

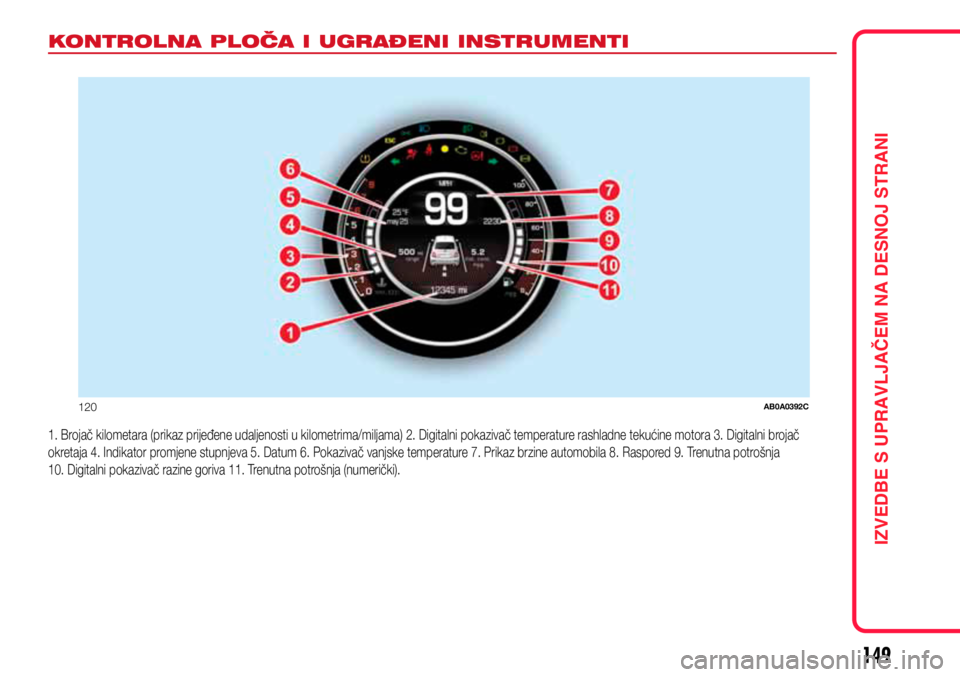

KONTROLNA PLOČA I UGRAĐENI INSTRUMENTI
1. Brojač kilometara (prikaz prijeđene udaljenosti u kilometrima/miljama) 2. Digitalni pokazivač temperature rashladne tekućine motora 3. Digitalni brojač
okretaja 4. Indikator promjene stupnjeva 5. Datum 6. Pokazivač vanjske temperature 7. Prikaz brzine automobila 8. Raspored 9. Trenutna potrošnja

10. Digitalni pokazivač razine goriva 11. Trenutna potrošnja (numerički).
,=9('%(6835$9/-$

121AB0A0393C
150
RI
G
HT
HAND
DRIVE
VER
SIO
NS
150

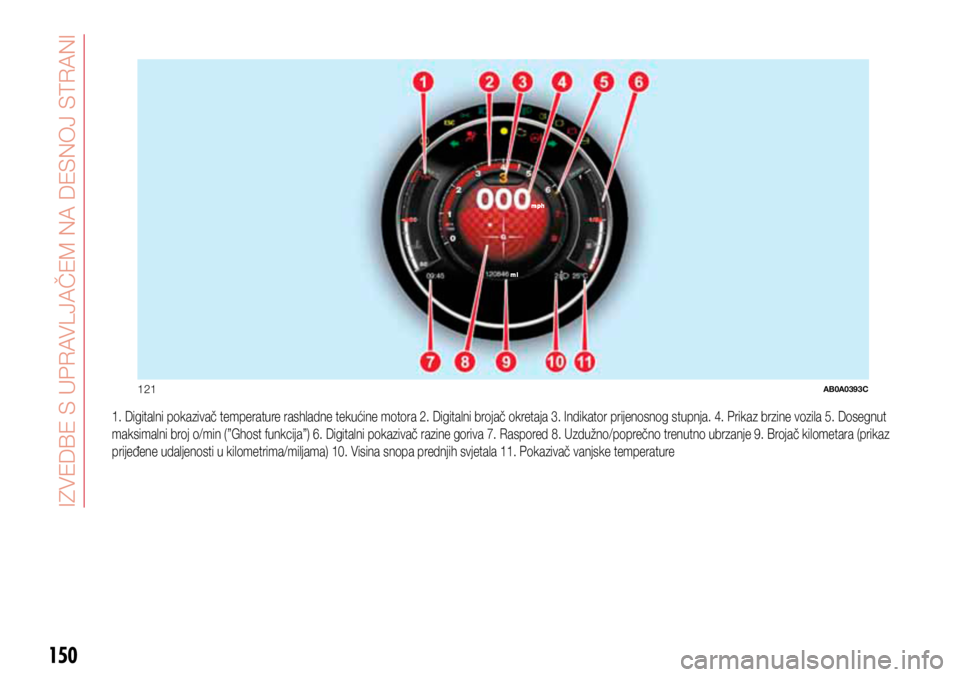

1. Digitalni pokazivač temperature rashladne tekućine motora 2. Digitalni brojač okretaja 3. Indikator prijenosnog stupnja. 4. Prikaz brzine vozila 5. Dosegnut
maksimalni broj o/min (”Ghost funkcija”) 6. Digitalni pokazivač razine goriva 7. Raspored 8. Uzdužno/poprečno trenutno ubrzanje 9. Brojač kilometara (prikaz
prijeđene udaljenosti u kilometrima/miljama) 10. Visina snopa prednjih svjetala 11. Pokazivač vanjske temperature
