2016 Abarth 500 Knjižica s uputama za uporabu i održavanje (in Croatian)

95
UPOZORENJE
23) Halogenim žaruljama rukujte samo držeći ih za metalni dio. Dodirivanje prozirnog dijela žarulje vašim prstima može smanjiti intenzitet
emitiranog svjetla i čak skratiti radni vijek žarulje. U slučaju nehotičnog kontakta, žarulju obrišite krpom i alkoholom i pustite da se osuši.
24) Ako je moguće žarulje zamijenite u Abarthovom servisu. Pravilan rad i visina snopa svjetala jako su bitni za sigur nost automobila i
poštivanje zakonskih propisa.

1
2
82AB0A0309C
3
4
83AB0A0089C
84AB0A0361C
85AB0A0310C
96

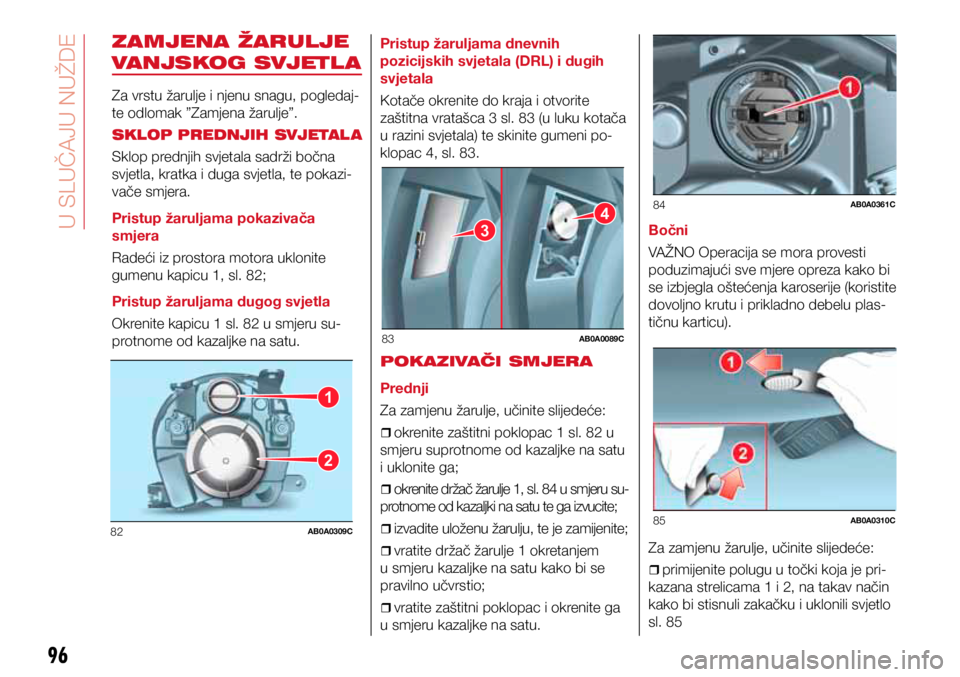

ZAMJENA ŽARULJE
VANJSKOG SVJETL A
Za vrstu žarulje i njenu snagu, pogledaj-
te odlomak ”Zamjena žarulje”.
SKLOP PREDNJIH SVJETAL A
Sklop prednjih svjetala sadrži bočna
svjetla, kratka i duga svjetla, te pokazi-
vače smjera.
Pristup žaruljama pokazivača
smjera
Radeći iz prostora motora uklonite
gumenu kapicu 1, sl. 82;
Pristup žaruljama dugog svjetla
Okrenite kapicu 1 sl. 82 u smjeru su-
protnome od kazaljke na satu.Pristup žaruljama dnevnih
pozicijskih svjetala (DRL) i dugih
svjetala
Kotače okrenite do kraja i otvorite
zaštitna vratašca 3 sl. 83 (u luku kotača
u razini svjetala) te skinite gumeni po-
klopac 4, sl. 83.
POKAZIVAČI SMJERA
Prednji
Za zamjenu žarulje, učinite slijedeće:
ˆ
ˆokrenite zaštitni poklopac 1 sl. 82 u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
ˆ
ˆokrenite držač žarulje 1, sl. 84 u smjeru su-
protnome od kazaljki na satu te ga izvucite;
ˆ
ˆizvadite uloženu žarulju, te je zamijenite;
ˆ
ˆvratite držač žarulje 1 okretanjem
u smjeru kazaljke na satu kako bi se
pravilno učvrstio;
ˆ
ˆvratite zaštitni poklopac i okrenite ga
u smjeru kazaljke na satu. Bočni
VAŽNO Operacija se mora provesti
poduzimajući sve mjere opreza kako bi
se izbjegla oštećenja karoserije (koristite
dovoljno krutu i prikladno debelu plas-
tičnu karticu).
Za zamjenu žarulje, učinite slijedeće:
ˆ
ˆprimijenite polugu u točki koja je pri-
kazana strelicama 1 i 2, na takav način
kako bi stisnuli zakačku i uklonili svjetlo
sl. 85
<:3<6(1<5<

1
86AB0A0311C
2
1
87AB0A0093C
21
1
22
22
2
88AB0A0313C
97
ˆ
ˆokrenite držač žarulje u smjeru su-
protnome od kazaljke na satu, izvadite
utisnutu žarulju i zamijenite je;
ˆ
ˆvratite držač žarulje u leću, pozicionirajte
svjetlo, pazeći da zakačke budu na mjestu.

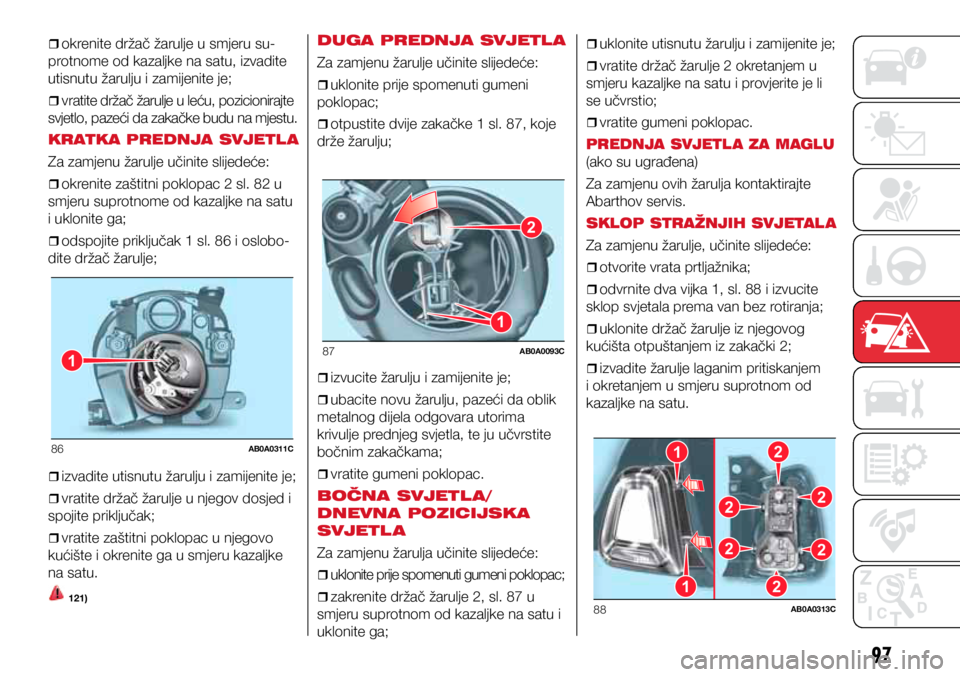

KRATKA PREDNJA SVJETL A
Za zamjenu žarulje učinite slijedeće:
ˆ
ˆokrenite zaštitni poklopac 2 sl. 82 u
smjeru suprotnome od kazaljke na satu
i uklonite ga;
ˆ
ˆodspojite priključak 1 sl. 86 i oslobo-
dite držač žarulje;
ˆ
ˆizvadite utisnutu žarulju i zamijenite je;
ˆ
ˆvratite držač žarulje u njegov dosjed i
spojite priključak;
ˆ
ˆvratite zaštitni poklopac u njegovo
kućište i okrenite ga u smjeru kazaljke
na satu.
121)
DUGA PREDNJA SVJETL A
Za zamjenu žarulje učinite slijedeće:
ˆ
ˆuklonite prije spomenuti gumeni
poklopac;
ˆ
ˆotpustite dvije zakačke 1 sl. 87, koje
drže žarulju;
ˆ
ˆizvucite žarulju i zamijenite je;
ˆ
ˆubacite novu žarulju, pazeći da oblik
metalnog dijela odgovara utorima
krivulje prednjeg svjetla, te ju učvrstite
bočnim zakačkama;
ˆ
ˆvratite gumeni poklopac.
BOČNA SVJETL A/
DNEVNA POZICIJSKA
SVJETL A
Za zamjenu žarulja učinite slijedeće:
ˆ
ˆuklonite prije spomenuti gumeni poklopac;
ˆ
ˆzakrenite držač žarulje 2, sl. 87 u
smjeru suprotnom od kazaljke na satu i
uklonite ga;
ˆ
ˆuklonite utisnutu žarulju i zamijenite je;
ˆ
ˆvratite držač žarulje 2 okretanjem u
smjeru kazaljke na satu i provjerite je li
se učvrstio;
ˆ
ˆvratite gumeni poklopac.
PREDNJA SVJETL A ZA MAGLU
(ako su ugrađena)
Za zamjenu ovih žarulja kontaktirajte
Abarthov servis.
SKLOP STRAŽNJIH SVJETAL A
Za zamjenu žarulje, učinite slijedeće:
ˆ
ˆotvorite vrata prtljažnika;
ˆ
ˆodvrnite dva vijka 1, sl. 88 i izvucite
sklop svjetala prema van bez rotiranja;
ˆ
ˆuklonite držač žarulje iz njegovog
kućišta otpuštanjem iz zakački 2;
ˆ
ˆizvadite žarulje laganim pritiskanjem
i okretanjem u smjeru suprotnom od
kazaljke na satu.

1
2
89AB0A0314C
11
90AB0A0097C
91AB0A0098C
92AB0A0099C
98

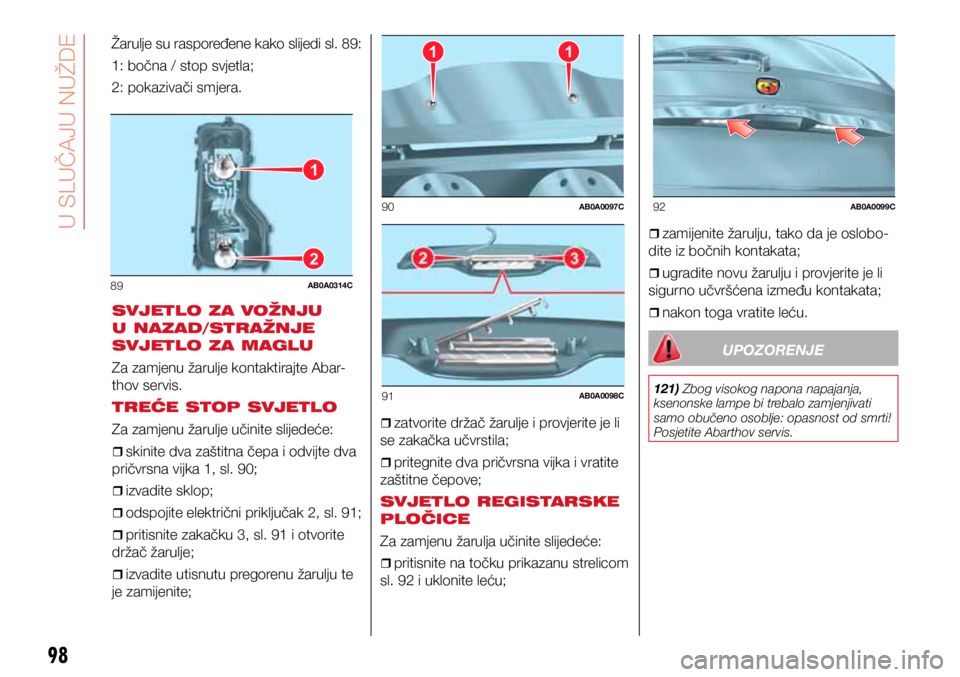

Žarulje su raspoređene kako slijedi sl. 89:
1: bočna / stop svjetla;
2: pokazivači smjera.SVJETLO ZA VOŽNJU
U NAZAD/STRAŽNJE
SVJETLO ZA MAGLU
Za zamjenu žarulje kontaktirajte Abar -
thov servis.
TREĆE STOP SVJETLO
Za zamjenu žarulje učinite slijedeće:
ˆ
ˆskinite dva zaštitna čepa i odvijte dva
pričvrsna vijka 1, sl. 90;
ˆ
ˆizvadite sklop;
ˆ
ˆodspojite električni priključak 2, sl. 91;
ˆ
ˆpritisnite zakačku 3, sl. 91 i otvorite
držač žarulje;
ˆ
ˆizvadite utisnutu pregorenu žarulju te
je zamijenite;
ˆ
ˆzatvorite držač žarulje i provjerite je li
se zakačka učvrstila;
ˆ
ˆpritegnite dva pričvrsna vijka i vratite
zaštitne čepove;
SVJETLO REGISTARSKE
PLOČICE
Za zamjenu žarulja učinite slijedeće:
ˆ
ˆpritisnite na točku prikazanu strelicom
sl. 92 i uklonite leću;
ˆ
ˆzamijenite žarulju, tako da je oslobo-
dite iz bočnih kontakata;
ˆ
ˆugradite novu žarulju i provjerite je li
sigurno učvršćena između kontakata;
ˆ
ˆnakon toga vratite leću.
UPOZORENJE
121) Zbog visokog napona napajanja,
ksenonske lampe bi trebalo zamjenjivati
samo obučeno osoblje: opasnost od smrti!
Posjetite Abarthov servis.
<:3<6(1<5<

93AB0A0291C
94AB0A0317C
12
95AB0A0375C
99

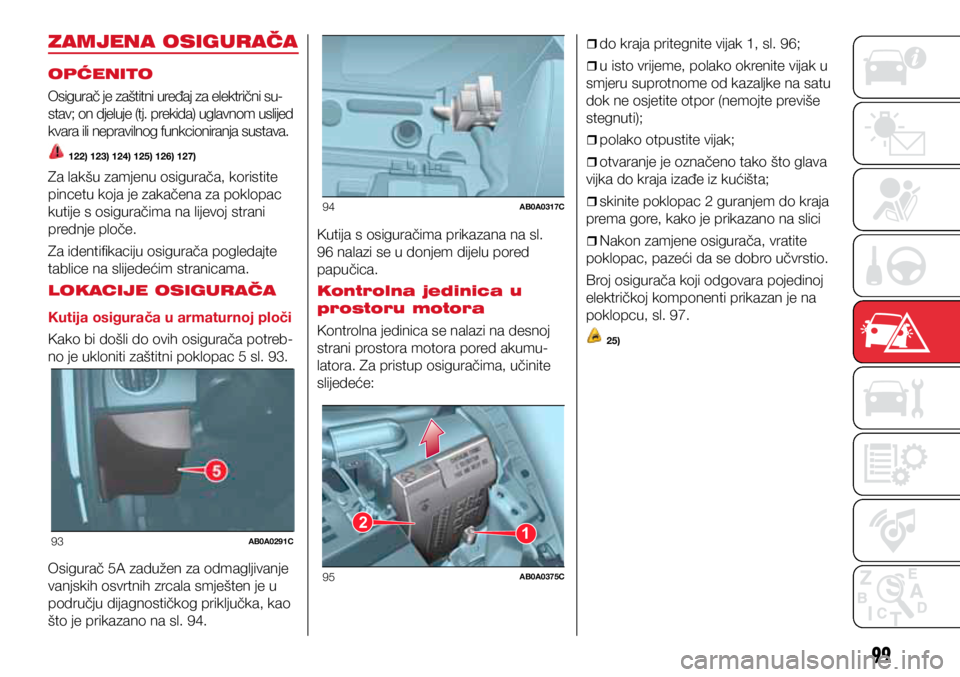

ZAMJENA OSIGURAČA
OPĆENITO
Osigurač je zaštitni uređaj za električni su-
stav; on djeluje (tj. prekida) uglavnom uslijed
kvara ili nepravilnog funkcioniranja sustava.
122) 123) 124) 125) 126) 127)
Za lakšu zamjenu osigurača, koristite
pincetu koja je zakačena za poklopac
kutije s osiguračima na lijevoj strani
prednje ploče.
Za identifikaciju osigurača pogledajte
tablice na slijedećim stranicama.
LOKACIJE OSIGURAČA
Kutija osigurača u armaturnoj ploči
Kako bi došli do ovih osigurača potreb-
no je ukloniti zaštitni poklopac 5 sl. 93.
Osigurač 5A zadužen za odmagljivanje
vanjskih osvrtnih zrcala smješten je u
području dijagnostičkog priključka, kao
što je prikazano na sl. 94.Kutija s osiguračima prikazana na sl.
96 nalazi se u donjem dijelu pored
papučica.
Kontrolna jedinica u
prostoru motora
Kontrolna jedinica se nalazi na desnoj
strani prostora motora pored akumu-
latora. Za pristup osiguračima, učinite
slijedeće:
ˆ
ˆdo kraja pritegnite vijak 1, sl. 96;
ˆ
ˆu isto vrijeme, polako okrenite vijak u
smjeru suprotnome od kazaljke na satu
dok ne osjetite otpor (nemojte previše
stegnuti);
ˆ
ˆpolako otpustite vijak;
ˆ
ˆotvaranje je označeno tako što glava
vijka do kraja izađe iz kućišta;
ˆ
ˆskinite poklopac 2 guranjem do kraja
prema gore, kako je prikazano na slici
ˆ
ˆNakon zamjene osigurača, vratite
poklopac, pazeći da se dobro učvrstio.
Broj osigurača koji odgovara pojedinoj
električkoj komponenti prikazan je na
poklopcu, sl. 97.
25)

96AB0A0106C
100
IN AN EMERGENCY
100

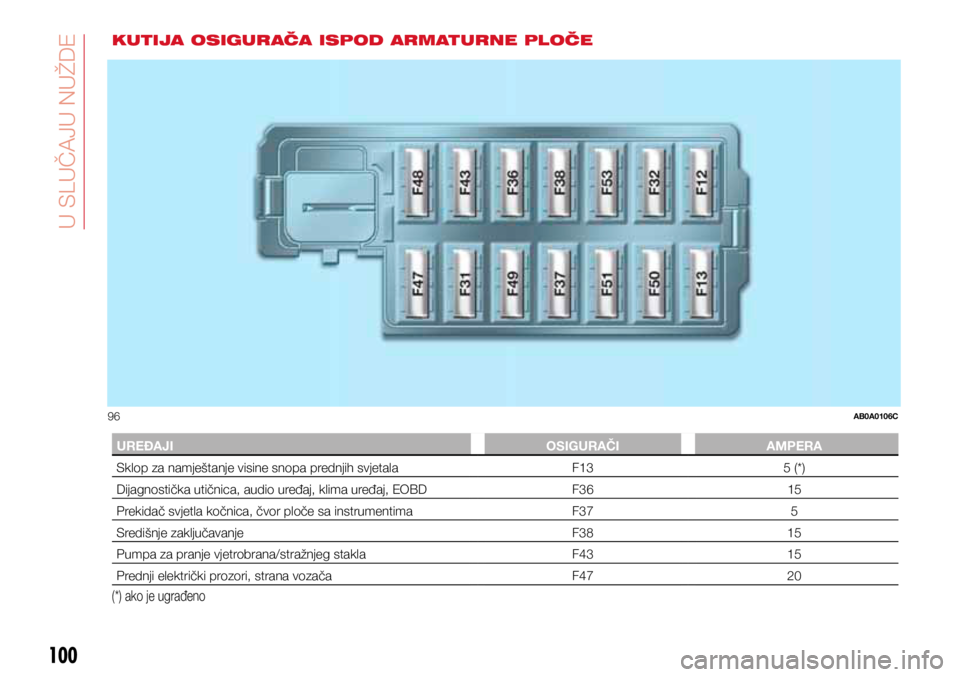

KUTIJA OSIGURAČA ISPOD ARMATURNE PLOČE
UREĐAJIOSIGURAČIAMPERA
Sklop za namještanje visine snopa prednjih svjetala F135 (*)
Dijagnostička utičnica, audio uređaj, klima uređaj, EOBD F3615
Prekidač svjetla kočnica, čvor ploče sa instrumentima F375
Središnje zaključavanje F3815
Pumpa za pranje vjetrobrana/stražnjeg stakla F4315
Prednji električki prozori, strana vozača F4720
(*) ako je ugrađeno
<:3<6(1<5<

101
UREĐAJIOSIGURAČIAMPERA
Prednji električki prozori, strana suvozača F4820
Parkirni senzori, pozadinsko osvjetljenje F495
Klima uređaj, svjetla kočnica, spojka, električki krovni otvor,
električka zrcala F51
7,5
Čvor ploče sa instrumentima F535

97AB0A0319C
102
IN AN EMERGENCY
102

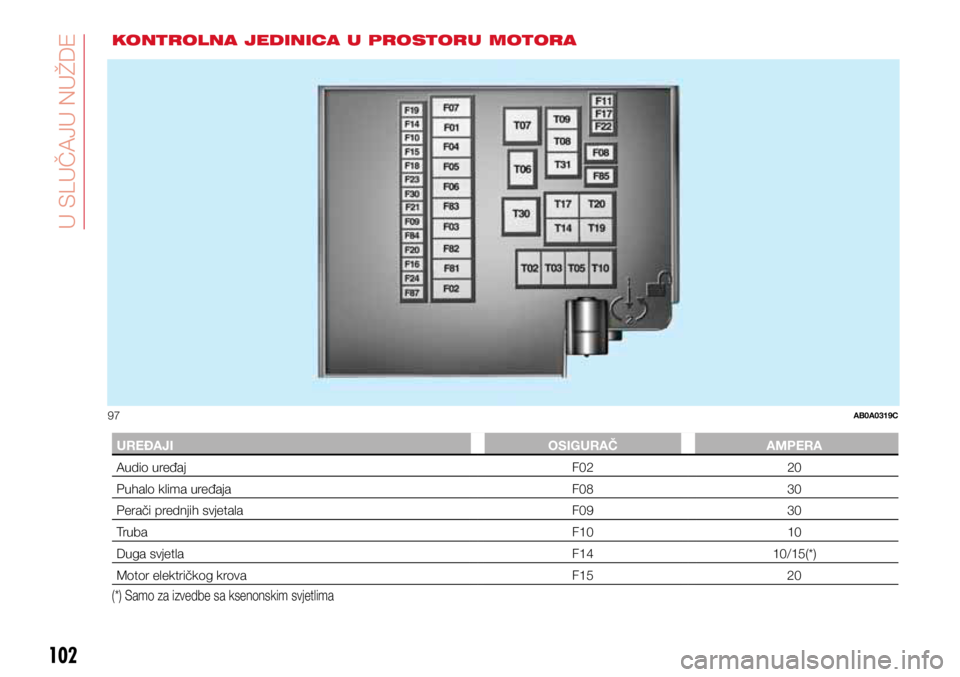

KONTROLNA JEDINICA U PROSTORU MOTORA
UREĐAJIOSIGURAČAMPERA
Audio uređaj F02 20
Puhalo klima uređaja F0830
Perači prednjih svjetala F0930
Truba F1010
Duga svjetla F1410/15(*)
Motor električkog krova F1520
(*) Samo za izvedbe sa ksenonskim svjetlima
<:3<6(1<5<
