2016 Abarth 500 Knjižica s uputama za uporabu i održavanje (in Croatian)

77AB0A0351C
1
78AB0A0360C
87
ˆ
ˆPo potrebi, s ugašenim motorom mo-
guće je mjenjač prebaciti u 1. stupanj ili
stupanj za vožnju u nazad (R) s kontak-
tnim ključem u položaju MAR i pritisnutu
papučicu kočnice. U ovom slučaju,
prebacivanje stupnjeva mora se provesti
uz pauzu od najmanje 5 minuta između
slijedećeg prebacivanja stupnjeva kako
bi se zaštitio rad hidrauličkog sustava a
posebno pumpe.
ˆ
ˆPritisak papučice gasa do kraja omo-
gućuje ”živahan” start.
ˆ
ˆPrilikom kretanja na uzbrdicama, po-
stepeno ali potpuno ubrzavanje nakon
puštanja ručne kočnice ili papučice
kočnice omogućuje povećanje broja
okretaja motora, čime se mogu svladati
i najstrmiji usponi uz više okretnog mo-
menta na kotačima.
UPOZORENJE
20) Nepravilna uporaba poluga (guranje
poluga prema ploči sa instrumentima)
mogla bi ih oštetiti.

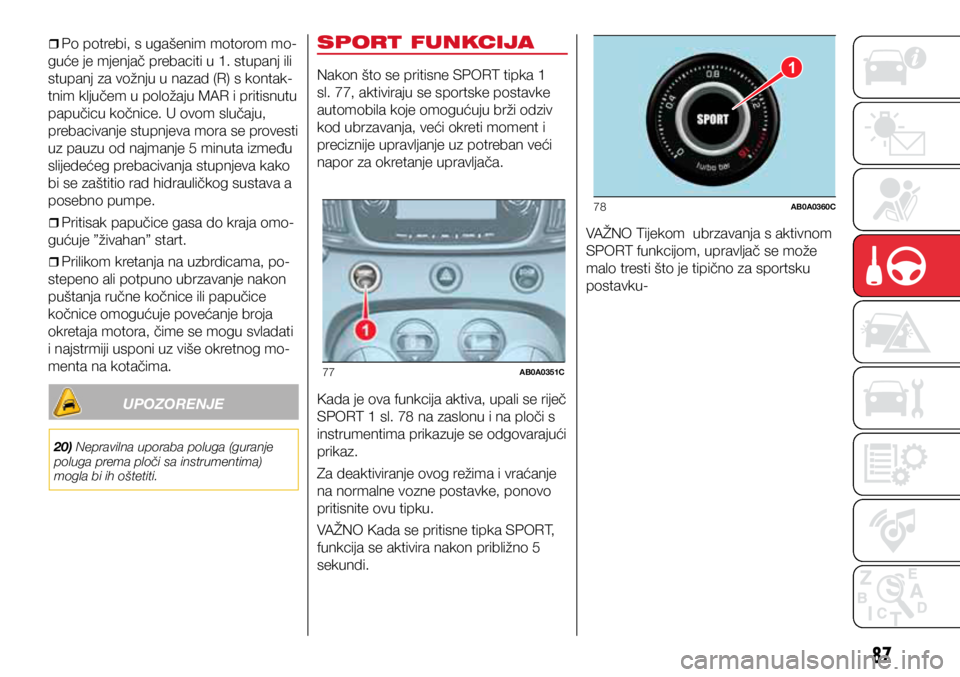

SPORT FUNKCIJA
Nakon što se pritisne SPORT tipka 1
sl. 77, aktiviraju se sportske postavke
automobila koje omogućuju brži odziv
kod ubrzavanja, veći okreti moment i
preciznije upravljanje uz potreban veći
napor za okretanje upravljača.
Kada je ova funkcija aktiva, upali se riječ
SPORT 1 sl. 78 na zaslonu i na ploči s
instrumentima prikazuje se odgovarajući
prikaz.
Za deaktiviranje ovog režima i vraćanje
na normalne vozne postavke, ponovo
pritisnite ovu tipku.
VAŽNO Kada se pritisne tipka SPORT,
funkcija se aktivira nakon približno 5
sekundi. VAŽNO Tijekom ubrzavanja s aktivnom
SPORT funkcijom, upravljač se može
malo tresti što je tipično za sportsku
postavku-

79AB0A0390C
88
PARKIRNI SENZORI
(ako su ugrađeni)
Parkirni senzori ugrađeni su u stražnji
branik te detektiraju i preko akustičkih
i vizualnih signala vozača informiraju o
preprekama iza automobila. Zvuk može
biti isprekidan ili kontinuiran ovisno o
udaljenosti do prepreke.
AKTIVIRANJE
Senzori će se automatski aktivirati kada
se ručica mjenjača prebaci u položaj za
vožnju u nazad. Kako se udaljenost od
prepreke iza vozila smanjuje, učestalost
akustičkog signala se povećava
AKUSTIČKI SIGNAL
Kada se mjenjač prebaci u položaj za
vožnju u nazad i iza automobila postoji
prepreka, aktivirati će se akustički si-
gnal, čija učestalost se povećava kako
se smanjuje udaljenost do prepreke, te
on postaje kontinuiran kada je udalje-
nost manja od 30 cm.
Udaljenosti detekcije
Ako senzori detektiraju nekoliko prepre-
ka, u obzir se uzima najbliža.
Prilikom parkiranja obratite pažnju na
prepreke koje mogu biti iznad ili ispod
senzora.U nekim slučajevima ne mogu se
detektirati prepreke u blizini vozila stoga
mogu uzrokovati oštećenja vozila ili biti
oštećene. 115)
21) 22)

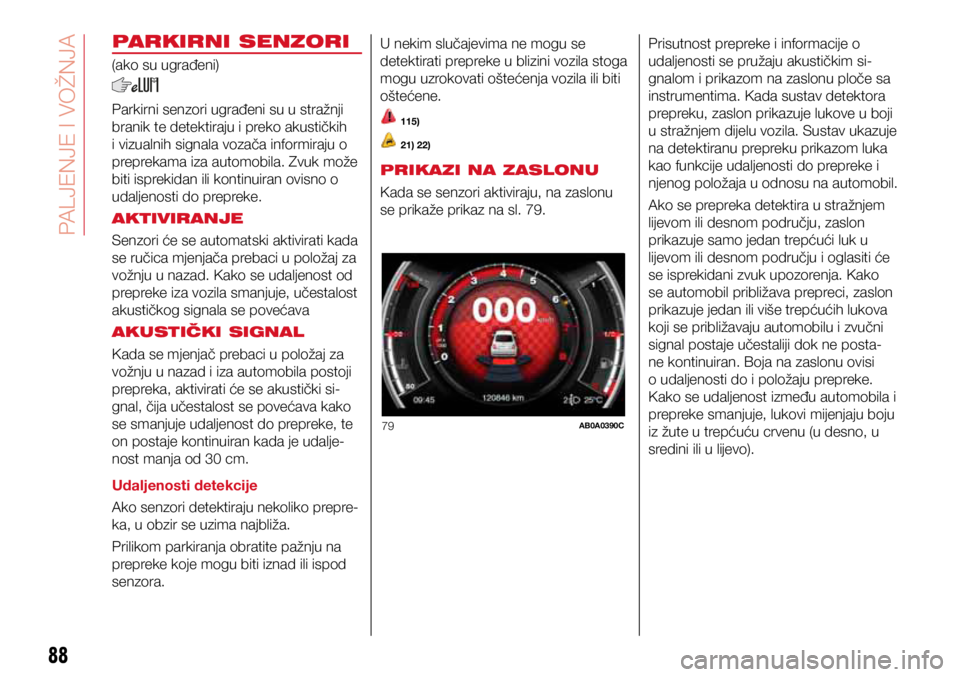

PRIKAZI NA ZASLONU
Kada se senzori aktiviraju, na zaslonu
se prikaže prikaz na sl. 79.
Prisutnost prepreke i informacije o
udaljenosti se pružaju akustičkim si-
gnalom i prikazom na zaslonu ploče sa
instrumentima. Kada sustav detektora
prepreku, zaslon prikazuje lukove u boji
u stražnjem dijelu vozila. Sustav ukazuje
na detektiranu prepreku prikazom luka
kao funkcije udaljenosti do prepreke i
njenog položaja u odnosu na automobil.
Ako se prepreka detektira u stražnjem
lijevom ili desnom području, zaslon
prikazuje samo jedan trepćući luk u
lijevom ili desnom području i oglasiti će
se isprekidani zvuk upozorenja. Kako
se automobil približava prepreci, zaslon
prikazuje jedan ili više trepćućih lukova
koji se približavaju automobilu i zvučni
signal postaje učestaliji dok ne posta-
ne kontinuiran. Boja na zaslonu ovisi
o udaljenosti do i položaju prepreke.
Kako se udaljenost između automobila i
prepreke smanjuje, lukovi mijenjaju boju
iz žute u trepćuću crvenu (u desno, u
sredini ili u lijevo).
7(31,51,0=6

1
2
80AB0A0058C
89
UPOZORENJE
21) Kako bi sustav pravilno radio, senzori
moraju biti čisti od prljavštine, snijega
ili leda. Prilikom čišćenja pazite da ne
ogrebete ili oštetiti senzore. Izbjegavajte
uporabu suhih, grubih ili tvrdih tkanina.
Senzore treba prati čistom vodom i po
potrebi sa sredstvom za pranje automobila.
Prilikom uporabe specijalne opreme
za pranje kao što je voda pod visokim
pritiskom, senzore operite vrlo brzo i držite
mlaznice barem 10 cm od senzora.
22) Intervencije na braniku u blizini senzora
prepustite ovlaštenom Abarthovom
servisu. Intervencije na braniku koje nisu
pravilno provedene mogu ugroziti rad
parkirnih senzora.
UPOZORENJE
115) Parkiranje i drugi potencijalno opasni
manevri uvijek su odgovornost vozača.
Prilikom provođenja ovih manevara, uvijek
dobro provjerite da nema ljudi (pogotovo
djece) ili životinja na putu kretanja vozila.
Parkirni senzori služe kao pomoć vozaču,
ali vozač mora uvijek biti oprezan tijekom
potencijalno opasnih manevara, čak i kada
se provode pri malim brzinama.
DOLIJEVANJE
GORIVA
Prije dolijevanja goriva ugasite motor.
VAŽNO Nikada nemojte dolijevati olovni
benzin, čak i mala količina u slučaju
nužde oštetiti će katalizator koji se više
neće moći popraviti.
KAPACITET PUNJENJA
SPREMNIKA GORIVA
Kako bi bili sigurni da ste do kraja
napunili spremnik goriva, nakon prvog
klika pištolja još dva puta dolijte gorivo.
Dodatna dolijevanja mogla bi uzrokovati
kvar u sustavu dovoda goriva.

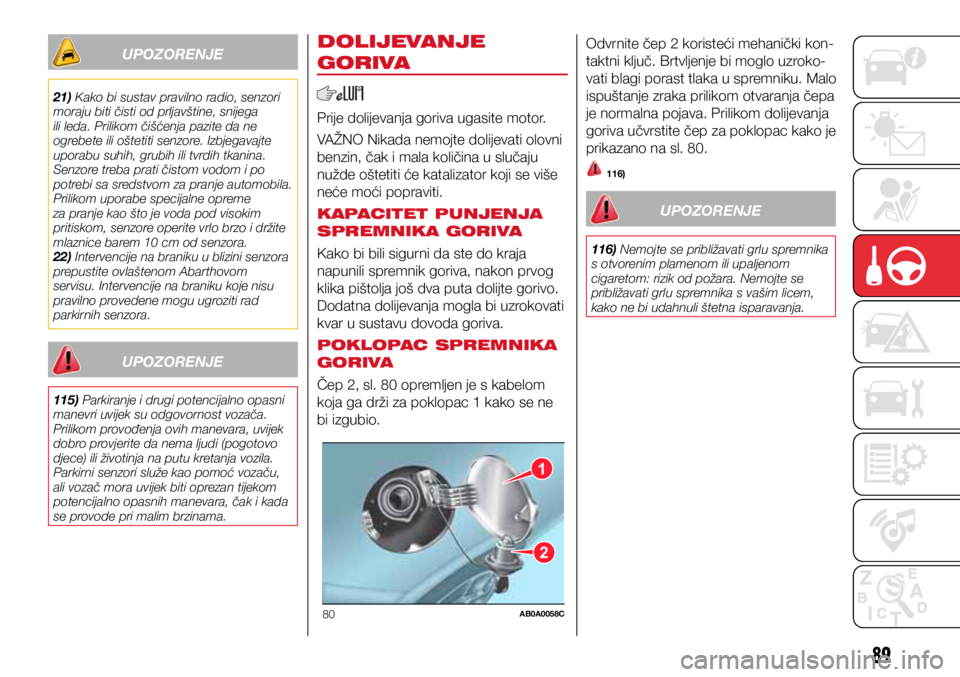

POKLOPAC SPREMNIKA
GORIVA
Čep 2, sl. 80 opremljen je s kabelom
koja ga drži za poklopac 1 kako se ne
bi izgubio.Odvrnite čep 2 koristeći mehanički kon-
taktni ključ. Brtvljenje bi moglo uzroko-
vati blagi porast tlaka u spremniku. Malo
ispuštanje zraka prilikom otvaranja čepa
je normalna pojava. Prilikom dolijevanja
goriva učvrstite čep za poklopac kako je
prikazano na sl. 80.
116)
UPOZORENJE
116) Nemojte se približavati grlu spremnika
s otvorenim plamenom ili upaljenom
cigaretom: rizik od požara. Nemojte se
približavati grlu spremnika s vašim licem,
kako ne bi udahnuli štetna isparavanja.

90
VUČA PRIKOLICE
VAŽNE NAPOMENE
Za vuču kamp kućice ili prikolice vozilo
mora biti opremljeno s odobrenom
kukom za vuču i odgovarajućim elek-
tričkim sustavom. Ako je kuku potrebno
ugraditi nakon kupnje vozila, preporuča
se to obaviti u stručnoj radionici koja će
izdati potrebne dokumente za vožnju po
javnim prometnicama.
Ugradite bilo kakva specifična i/ili do-
datna vanjska zrcala kako je propisano
zakonom.
Zapamtite da je tijekom vuče prikolice
teže svladati strme uspone, put kočenja
je duži i pretjecanje traje duže ovisno o
ukupnoj masi prikolice.
Tijekom vožnje nizbrdo, umjesto stal-
nog kočenja prebacite mjenjač u niži
stupanj.
Masa kojom prikolica opterećuje kuku
za vuču smanjuje ukupnu nosivost vo-
zila. Kako bi bili sigurni da nećete prijeći
maksimalnu dozvoljenu vučnu masu
vozila (navedena je u registracijskim
dokumentima vozila), u obzir treba uzeti
potpuno natovarenu prikolicu, uključuju-
ći dodatke i prtljagu.
Poštujte ograničenja brzine u zemlji u
kojoj se vozite, koja se odnose na vozila
koja vuku prikolicu. U svakom slučaju, maksimalna brzina
ne smije prijeći 100 km/h. 117) 118)
UPOZORENJE
117) ABS sustav s kojim je opremljeno
vozilo neće kontrolirati sustav kočenja
prikolice. Zbog toga je potrebna posebna
pažnja na skliskim površinama.
118) Nikada nemojte modificirati sustav
kočenja vozila radi kontrole kočnica
prikolice. Sustav kočenja prikolice mora biti
potpuno neovisan od hidrauličkog sustava
kočenja vozila.
7(31,51,0=6

91
U SLUČAJU NUŽDE
Probušena guma ili pregorena žarulja?
Ponekad, problem može omesti naše
putovanje.
Ove stranice o slučajevima nužde mogu
vam pomoči da se suočite s kritičnim
situacijama na neovisan i miran način.
U slučaju nužde preporučamo Vam da
nazovete besplatni telefon koji se može
pronaći u jamstvenoj knjižici.
Također možete nazvati nacionalni ili
međunarodni univerzalni besplatni tele-
fon kako bi pronašli najbližeg Abartho-
vog servisera ili zastupnika.SVJETLA UPOZORENJA NA
OPASNOST
...................................... 92
ZAMJENA ŽARULJE ........................92
ZAMJENA VANJSKE ŽARULJE ........96
ZAMJENA OSIGURAČA ...................99
”FIX&GO” KIT ................................. 104
PALJENJA MOTORA KABELIMA ....108
SUSTAV PREKIDA DOVODA
GORIVA .......................................... 109
VUČA VOZILA U KVARU ................110

81AB0A0350C
92

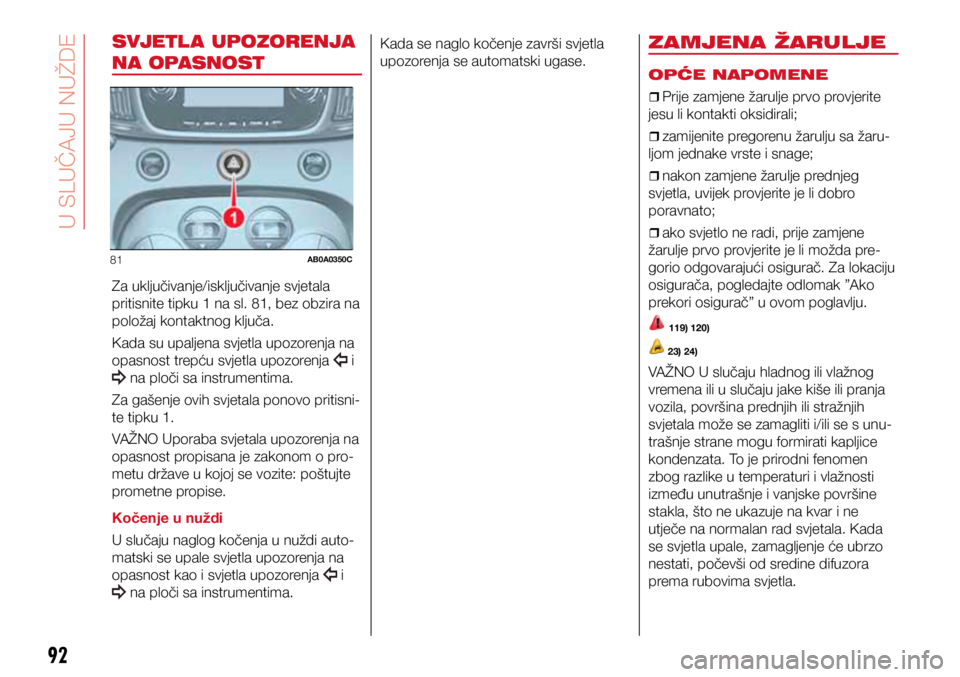

SVJETL A UPOZORENJA
NA OPASNOST
Za uključivanje/isključivanje svjetala
pritisnite tipku 1 na sl. 81, bez obzira na
položaj kontaktnog ključa.
Kada su upaljena svjetla upozorenja na
opasnost trepću svjetla upozorenja
i
na ploči sa instrumentima.
Za gašenje ovih svjetala ponovo pritisni-
te tipku 1.
VAŽNO Uporaba svjetala upozorenja na
opasnost propisana je zakonom o pro-
metu države u kojoj se vozite: poštujte
prometne propise.
Kočenje u nuždi
U slučaju naglog kočenja u nuždi auto-
matski se upale svjetla upozorenja na
opasnost kao i svjetla upozorenja
i
na ploči sa instrumentima. Kada se naglo kočenje završi svjetla
upozorenja se automatski ugase.
ZAMJENA ŽARULJE
OPĆE NAPOMENE
ˆ
ˆPrije zamjene žarulje prvo provjerite
jesu li kontakti oksidirali;
ˆ
ˆzamijenite pregorenu žarulju sa žaru-
ljom jednake vrste i snage;
ˆ
ˆnakon zamjene žarulje prednjeg
svjetla, uvijek provjerite je li dobro
poravnato;
ˆ
ˆako svjetlo ne radi, prije zamjene
žarulje prvo provjerite je li možda pre-
gorio odgovarajući osigurač. Za lokaciju
osigurača, pogledajte odlomak ”Ako
prekori osigurač” u ovom poglavlju.
119) 120)
23) 24)
VAŽNO U slučaju hladnog ili vlažnog
vremena ili u slučaju jake kiše ili pranja
vozila, površina prednjih ili stražnjih
svjetala može se zamagliti i/ili se s unu-
trašnje strane mogu formirati kapljice
kondenzata. To je prirodni fenomen
zbog razlike u temperaturi i vlažnosti
između unutrašnje i vanjske površine
stakla, što ne ukazuje na kvar i ne
utječe na normalan rad svjetala. Kada
se svjetla upale, zamagljenje će ubrzo
nestati, počevši od sredine difuzora
prema rubovima svjetla.
<:3<6(1<5<

A
B
C
D
E
93

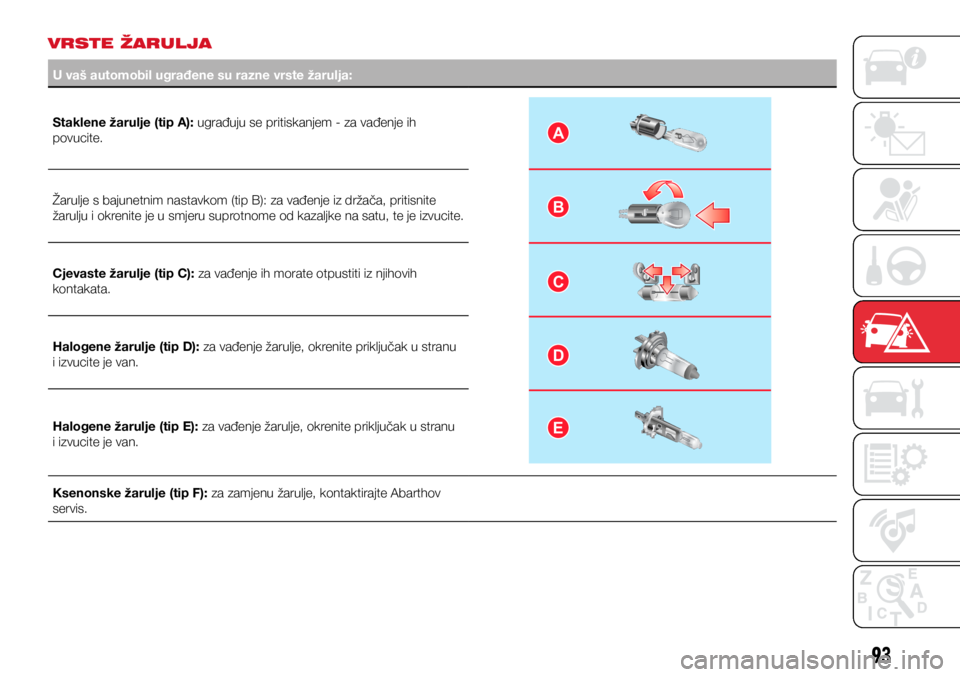

VRSTE ŽARULJA
U vaš automobil ugrađene su razne vrste žarulja:
Staklene žarulje (tip A): ugrađuju se pritiskanjem - za vađenje ih
povucite.
Žarulje s bajunetnim nastavkom (tip B): za vađenje iz držača, pritisnite
žarulju i okrenite je u smjeru suprotnome od kazaljke na satu, te je izvucite.
Cjevaste žarulje (tip C): za vađenje ih morate otpustiti iz njihovih
kontakata.
Halogene žarulje (tip D): za vađenje žarulje, okrenite priključak u stranu
i izvucite je van.
Halogene žarulje (tip E): za vađenje žarulje, okrenite priključak u stranu
i izvucite je van.
Ksenonske žarulje (tip F): za zamjenu žarulje, kontaktirajte Abarthov
servis.

94
ŽaruljeVrstaSnagaReferentna slika
Duga svjetla H7 55W D
Kratka svjetla H756W D
Kratka svjetla sa ksenonskim žaruljama (ako su
ugrađena) DIS
35 W F
Prednja bočna svjetla/dnevna pozicijska svjetla LED/W21W21WA
Prednji pokazivači smjera PY24W 24 W B
Bočni pokazivači smjera WY5W 5 W A
Stražnji pokazivači smjera PY21W 21 W B
Stražnja bočna svjetla/stop svjetla P21 / 5W5/21W B
Svjetlo za vožnju u nazad W16W16W B
Stražnje svjetlo za maglu W16W16W B
Središnje stropno svjetlo C5W 5 W C
Stropno svjetlo na strani suvozača C5W5W C
Svjetlo prtljažnika W5W 5 W A
Svjetlo registarske pločice W5W 5 W C
Svjetla za maglu H155W E
Treće stop svjetlo W5W5W A
UPOZORENJE
119) Promjene ili popravci na električkom sustavu koji su nepravilno provedeni i bez obraćanja pažnje na tehničke specifikacije sustava,
mogu dovesti do kvarova i stvoriti rizik od požara.
120) Halogene žarulje sadrže plin pod pritiskom. Ako puknu, krhotine stakla bi se mogle okolo rasuti.
<:3<6(1<5<
