2016.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

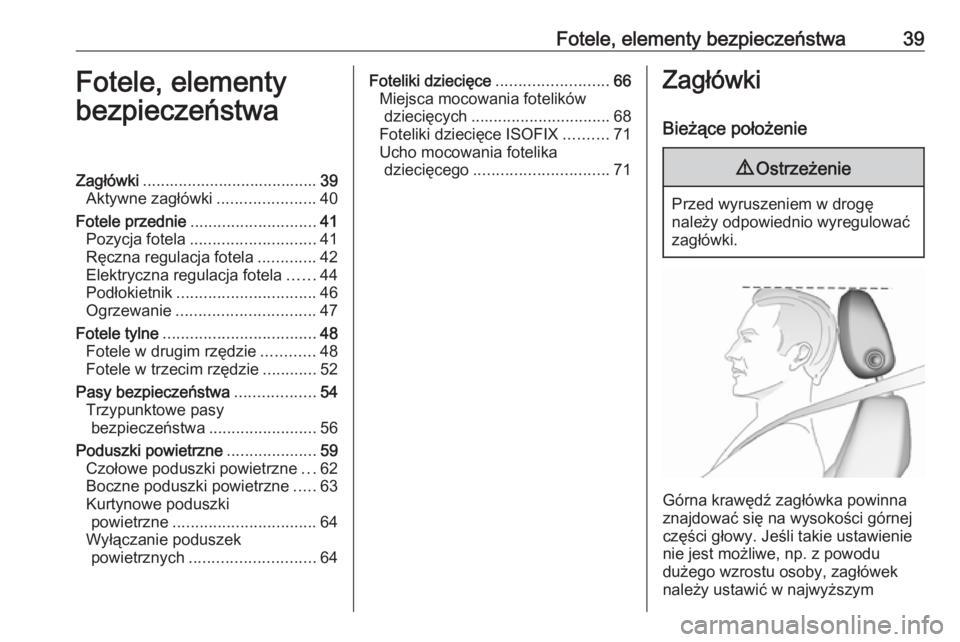

Fotele, elementy bezpieczeństwa39Fotele, elementy
bezpieczeństwaZagłówki ....................................... 39
Aktywne zagłówki ......................40
Fotele przednie ............................ 41
Pozycja fotela ............................ 41
Ręczna regulacja fotela .............42
Elektryczna regulacja fotela ......44
Podłokietnik ............................... 46
Ogrzewanie ............................... 47
Fotele tylne .................................. 48
Fotele w drugim rzędzie ............48
Fotele w trzecim rzędzie ............52
Pasy bezpieczeństwa ..................54
Trzypunktowe pasy bezpieczeństwa ........................56
Poduszki powietrzne ....................59
Czołowe poduszki powietrzne ...62
Boczne poduszki powietrzne .....63
Kurtynowe poduszki powietrzne ................................ 64
Wyłączanie poduszek powietrznych ............................ 64Foteliki dziecięce.........................66
Miejsca mocowania fotelików dziecięcych ............................... 68
Foteliki dziecięce ISOFIX ..........71
Ucho mocowania fotelika dziecięcego .............................. 71Zagłówki
Bieżące położenie9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
zagłówki.
Górna krawędź zagłówka powinna
znajdować się na wysokości górnej
części głowy. Jeśli takie ustawienie
nie jest możliwe, np. z powodu
dużego wzrostu osoby, zagłówek
należy ustawić w najwyższym

40Fotele, elementy bezpieczeństwapołożeniu. Osoby niskie powinny
ustawić zagłówek w najniższej
pozycji.
Regulacja
Zagłówki przednich foteli
Regulacja wysokości
Nacisnąć przycisk zwalniający,
ustawić wysokość zagłówka i
zablokować.
Regulacja położenia poziomego
Aby wyregulować w poziomie,
pociągnij zagłówek w przód. Można
go ustawić w kilku pozycjach.
Aby ponownie przesunąć go do tyłu,
pociągnąć całkowicie do przodu, a
następnie zwolnić.
Zagłówki tylnych foteli
Regulacja wysokości
Pociągnąć zagłówek w górę lub
wcisnąć zaczep w celu zwolnienia
blokady i popchnąć zagłówek w dół.
Zdejmowanie
Wcisnąć obie blokady, pociągnąć
zagłówek w górę i wyjąć.
Aktywne zagłówki
W przypadku uderzenia w tył
samochodu przednia część
aktywnych zagłówków
automatycznie przesuwa się lekko w

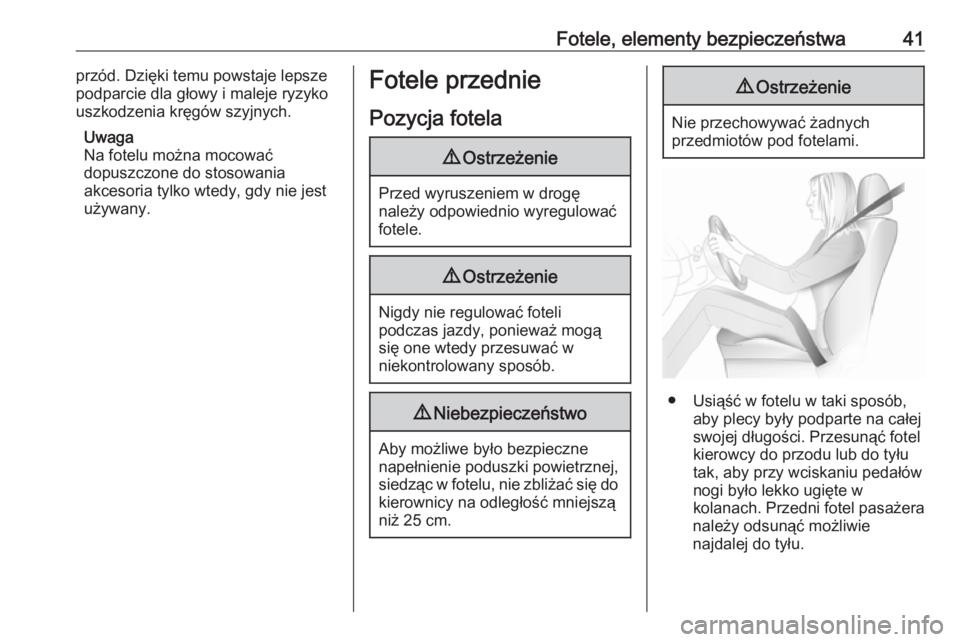

Fotele, elementy bezpieczeństwa41przód. Dzięki temu powstaje lepsze
podparcie dla głowy i maleje ryzyko
uszkodzenia kręgów szyjnych.
Uwaga
Na fotelu można mocować
dopuszczone do stosowania
akcesoria tylko wtedy, gdy nie jest
używany.Fotele przednie
Pozycja fotela9 Ostrzeżenie
Przed wyruszeniem w drogę
należy odpowiednio wyregulować
fotele.
9 Ostrzeżenie
Nigdy nie regulować foteli
podczas jazdy, ponieważ mogą
się one wtedy przesuwać w
niekontrolowany sposób.
9 Niebezpieczeństwo
Aby możliwe było bezpieczne
napełnienie poduszki powietrznej, siedząc w fotelu, nie zbliżać się do kierownicy na odległość mniejszą
niż 25 cm.
9 Ostrzeżenie
Nie przechowywać żadnych
przedmiotów pod fotelami.
● Usiąść w fotelu w taki sposób, aby plecy były podparte na całej
swojej długości. Przesunąć fotel kierowcy do przodu lub do tyłu
tak, aby przy wciskaniu pedałów
nogi było lekko ugięte w
kolanach. Przedni fotel pasażera
należy odsunąć możliwie
najdalej do tyłu.

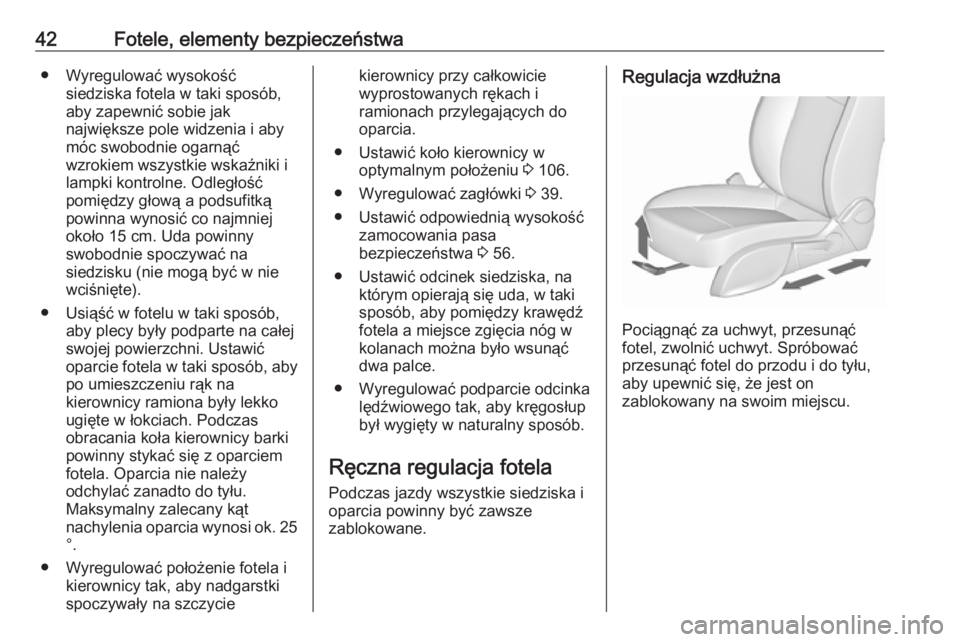

42Fotele, elementy bezpieczeństwa● Wyregulować wysokośćsiedziska fotela w taki sposób,aby zapewnić sobie jak
największe pole widzenia i aby móc swobodnie ogarnąć
wzrokiem wszystkie wskaźniki i
lampki kontrolne. Odległość
pomiędzy głową a podsufitką
powinna wynosić co najmniej
około 15 cm. Uda powinny
swobodnie spoczywać na
siedzisku (nie mogą być w nie
wciśnięte).
● Usiąść w fotelu w taki sposób, aby plecy były podparte na całej
swojej powierzchni. Ustawić
oparcie fotela w taki sposób, aby po umieszczeniu rąk na
kierownicy ramiona były lekko
ugięte w łokciach. Podczas
obracania koła kierownicy barki
powinny stykać się z oparciem
fotela. Oparcia nie należy
odchylać zanadto do tyłu.
Maksymalny zalecany kąt
nachylenia oparcia wynosi ok. 25
°.
● Wyregulować położenie fotela i kierownicy tak, aby nadgarstki
spoczywały na szczyciekierownicy przy całkowicie
wyprostowanych rękach i
ramionach przylegających do
oparcia.
● Ustawić koło kierownicy w optymalnym położeniu 3 106.
● Wyregulować zagłówki 3 39.
● Ustawić odpowiednią wysokość zamocowania pasa
bezpieczeństwa 3 56.
● Ustawić odcinek siedziska, na którym opierają się uda, w taki
sposób, aby pomiędzy krawędź fotela a miejsce zgięcia nóg w
kolanach można było wsunąć
dwa palce.
● Wyregulować podparcie odcinka lędźwiowego tak, aby kręgosłup
był wygięty w naturalny sposób.
Ręczna regulacja fotela
Podczas jazdy wszystkie siedziska i
oparcia powinny być zawsze
zablokowane.Regulacja wzdłużna
Pociągnąć za uchwyt, przesunąć
fotel, zwolnić uchwyt. Spróbować
przesunąć fotel do przodu i do tyłu, aby upewnić się, że jest on
zablokowany na swoim miejscu.

Fotele, elementy bezpieczeństwa43Regulacja nachylenia oparcia
Pociągnąć dźwignię, ustawić
nachylenie i zwolnić dźwignię.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym położeniu.
Składanie oparcia fotela pasażera
3 87.
Regulacja wysokości siedziska
fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę::podnoszenie siedziskaW dół::opuszczanie siedziskaRegulacja nachylenia fotela
Ustawić siedzisko na odpowiedniej
wysokości, przemieszczając
kilkakrotnie dźwignię w górę lub w
dół.
W górę::podnoszenie przodu
siedziskaW dół::opuszczanie przodu
siedziska

44Fotele, elementy bezpieczeństwaPodparcie odcinka lędźwiowego
Wyregulować ustawienie podparcia
odcinka lędźwiowego według
uznania, korzystając z przełącznika czteropozycyjnego.
Przesuwanie podparcia w górę i w
dół: nacisnąć górną lub dolną część
przełącznika.
Wysuwanie i chowanie podparcia:
nacisnąć lewą lub prawą część
przełącznika.
Regulacja podparcia ud
Pociągnąć dźwignię i przesunąć w
odpowiednie położenie odcinek
siedziska, na którym opierają się uda.
Elektryczna regulacja fotela
9 Ostrzeżenie
Podczas obsługiwania układu
elektrycznej regulacji fotela należy
zachować ostrożność. Istnieje
niebezpieczeństwo odniesienia
obrażeń ciała, zwłaszcza u dzieci.
Może dojść do przygniecenia
przedmiotów.
Podczas regulacji foteli uważnie je obserwować. Należy odpowiedniopoinstruować pasażerów.
Regulacja wzdłużna
Przesunąć przełącznik w przód/w tył.

Fotele, elementy bezpieczeństwa45Regulacja wysokości siedziska
fotela
Przesunąć przełącznik w górę/w dół.
Regulacja nachylenia fotela
Przesunąć przednią część
przełącznika w górę/w dół.
Regulacja nachylenia oparcia
Obrócić przełącznik w przód/w tył.
Podparcie odcinka lędźwiowego

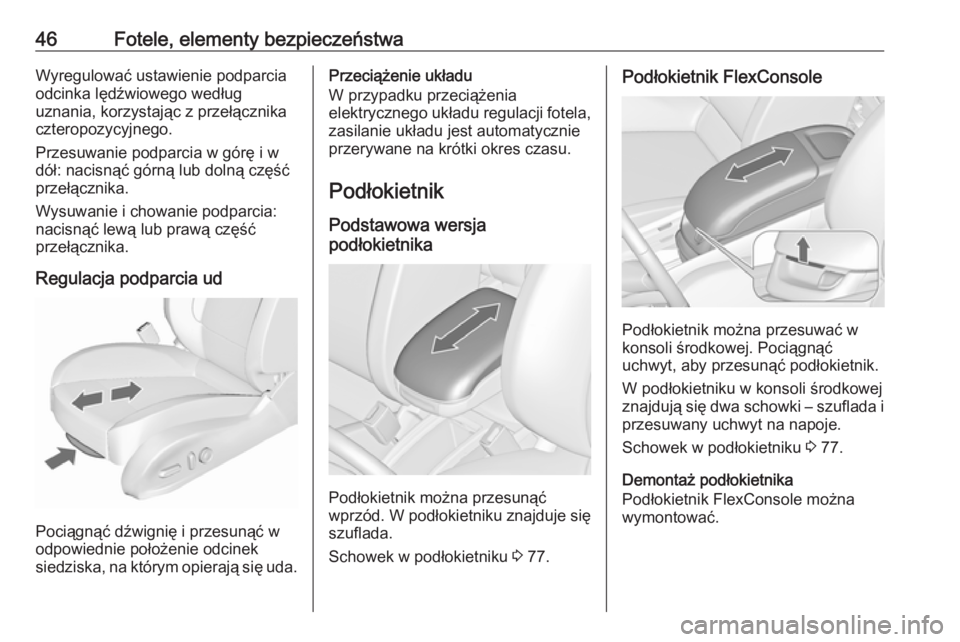

46Fotele, elementy bezpieczeństwaWyregulować ustawienie podparcia
odcinka lędźwiowego według
uznania, korzystając z przełącznika czteropozycyjnego.
Przesuwanie podparcia w górę i w
dół: nacisnąć górną lub dolną część
przełącznika.
Wysuwanie i chowanie podparcia:
nacisnąć lewą lub prawą część
przełącznika.
Regulacja podparcia ud
Pociągnąć dźwignię i przesunąć w
odpowiednie położenie odcinek
siedziska, na którym opierają się uda.
Przeciążenie układu
W przypadku przeciążenia
elektrycznego układu regulacji fotela,
zasilanie układu jest automatycznie
przerywane na krótki okres czasu.
Podłokietnik Podstawowa wersja
podłokietnika
Podłokietnik można przesunąć
wprzód. W podłokietniku znajduje się szuflada.
Schowek w podłokietniku 3 77.
Podłokietnik FlexConsole
Podłokietnik można przesuwać w
konsoli środkowej. Pociągnąć
uchwyt, aby przesunąć podłokietnik.
W podłokietniku w konsoli środkowej
znajdują się dwa schowki – szuflada i
przesuwany uchwyt na napoje.
Schowek w podłokietniku 3 77.
Demontaż podłokietnika
Podłokietnik FlexConsole można
wymontować.
