2016.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

W skrócie15Spryskiwacze przedniej szyby i
zmywacze reflektorów
Pociągnąć dźwignię.
Spryskiwacze przedniej szyby i
zmywacze reflektorów 3 108 , płyn do
spryskiwaczy 3 259.
Wycieraczka tylnej szyby
W celu włączenia wycieraczki tylnej
szyby nacisnąć przełącznik:
górna część
przełącznika:praca ciągładolna część
przełącznika:praca przerywanapołożenie środ‐
kowe:wyłączonaSpryskiwacz tylnej szyby
Popchnąć dźwignię.
Szyba tylna zostanie spryskana
płynem, a wycieraczka wykona kilka
cyklów pracy.
Wycieraczka/spryskiwacz tylnej
szyby 3 110.

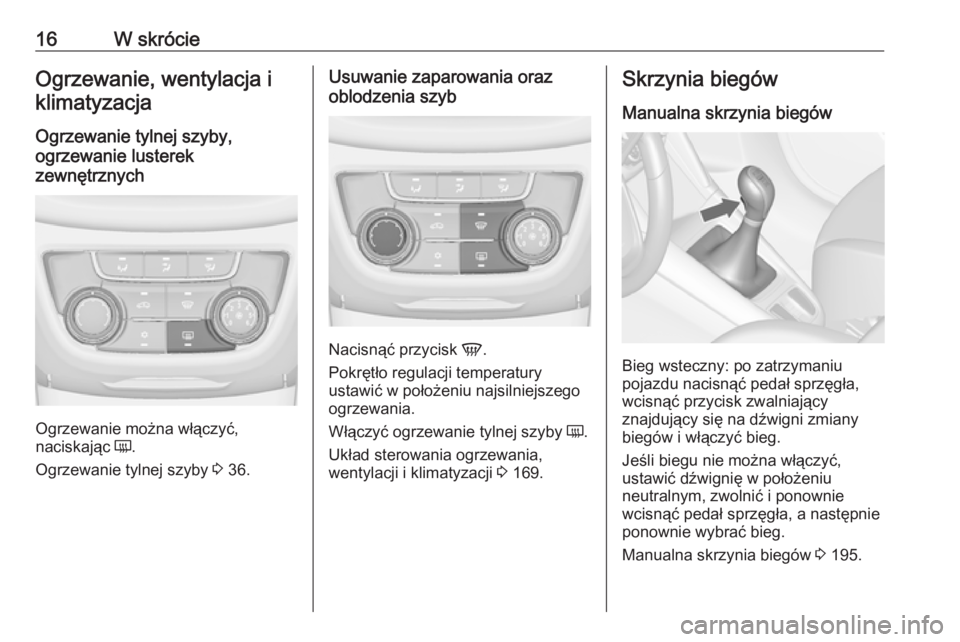

16W skrócieOgrzewanie, wentylacja i
klimatyzacja
Ogrzewanie tylnej szyby,
ogrzewanie lusterek
zewnętrznych
Ogrzewanie można włączyć,
naciskając Ü.
Ogrzewanie tylnej szyby 3 36.
Usuwanie zaparowania oraz
oblodzenia szyb
Nacisnąć przycisk V.
Pokrętło regulacji temperatury
ustawić w położeniu najsilniejszego
ogrzewania.
Włączyć ogrzewanie tylnej szyby Ü.
Układ sterowania ogrzewania,
wentylacji i klimatyzacji 3 169.
Skrzynia biegów
Manualna skrzynia biegów
Bieg wsteczny: po zatrzymaniu
pojazdu nacisnąć pedał sprzęgła,
wcisnąć przycisk zwalniający
znajdujący się na dźwigni zmiany
biegów i włączyć bieg.
Jeśli biegu nie można włączyć,
ustawić dźwignię w położeniu
neutralnym, zwolnić i ponownie
wcisnąć pedał sprzęgła, a następnie
ponownie wybrać bieg.
Manualna skrzynia biegów 3 195.

W skrócie17Automatyczna skrzynia biegówP:położenie postojoweR:bieg wstecznyN:położenie neutralneD:położenie jazdy
Tryb manualny: przesunąć dźwignię
zmiany biegów z położenia D w lewo.
<:wyższy bieg]:niższy bieg
Dźwignię można przestawić z
położenia P tylko przy włączonym
zapłonie i wciśniętym pedale hamulca. W celu przestawienia
dźwigni zmiany biegów w położenie
P lub R wcisnąć przycisk zwalniający.
Automatyczna skrzynia biegów
3 192.Ruszanie
Czynności kontrolne przed jazdą ● Sprawdzić ciśnienie powietrza w oponach i stan opon 3 278,
3 321.
● Sprawdzić poziom oleju silnikowego i innych płynów
3 256.
● Sprawdzić, czy wszystkie okna, lusterka i światła zewnętrzne
działają prawidłowo, nie są
zabrudzone, zaśnieżone lub
oblodzone oraz czy tablice
rejestracyjne są czyste i czytelne.
● Sprawdzić, czy ustawienie lusterek, foteli i pasów
bezpieczeństwa jest prawidłowe
3 32, 3 41, 3 56.
● Rozpędzić samochód do niewielkiej prędkości i sprawdzić
poprawność działania hamulców
(zwłaszcza gdy są one mokre).

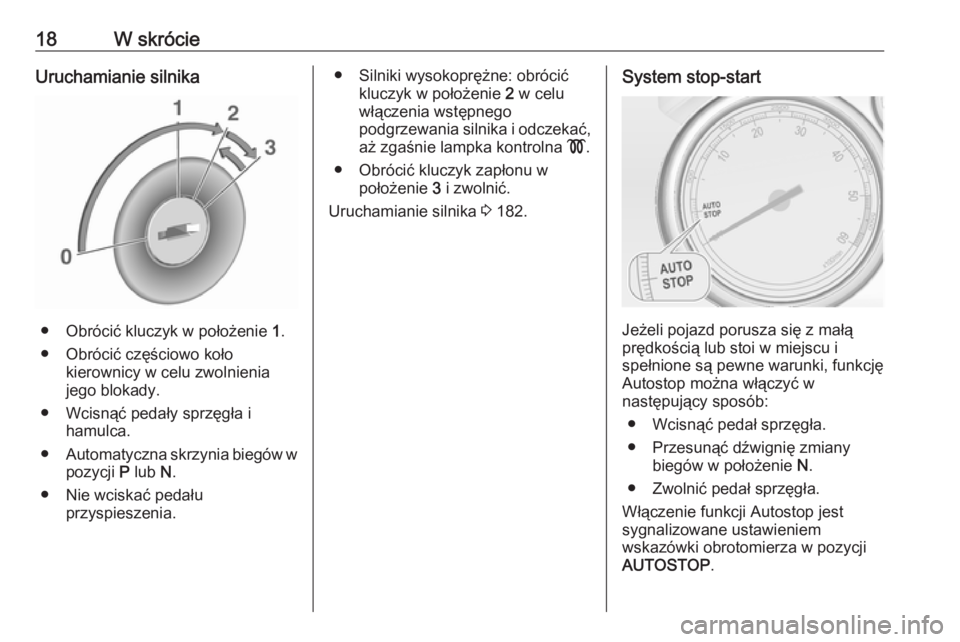

18W skrócieUruchamianie silnika
● Obrócić kluczyk w położenie 1.
● Obrócić częściowo koło kierownicy w celu zwolnienia
jego blokady.
● Wcisnąć pedały sprzęgła i hamulca.
● Automatyczna skrzynia biegów w
pozycji P lub N.
● Nie wciskać pedału przyspieszenia.
● Silniki wysokoprężne: obrócić kluczyk w położenie 2 w celu
włączenia wstępnego
podgrzewania silnika i odczekać,
aż zgaśnie lampka kontrolna !.
● Obrócić kluczyk zapłonu w położenie 3 i zwolnić.
Uruchamianie silnika 3 182.System stop-start
Jeżeli pojazd porusza się z małą
prędkością lub stoi w miejscu i
spełnione są pewne warunki, funkcję Autostop można włączyć w
następujący sposób:
● Wcisnąć pedał sprzęgła.
● Przesunąć dźwignię zmiany biegów w położenie N.
● Zwolnić pedał sprzęgła.
Włączenie funkcji Autostop jest
sygnalizowane ustawieniem
wskazówki obrotomierza w pozycji
AUTOSTOP .

W skrócie19Aby ponownie uruchomić silnik,
wcisnąć ponownie pedał sprzęgła.
System stop-start 3 183.Parkowanie9 Ostrzeżenie
● Nie wolno parkować
samochodem na podłożu
łatwopalnym. Wysoka
temperatura układu
wydechowego może
spowodować zapalenie się
podłoża.
● Zawsze zaciągać hamulec postojowy. Zaciągać ręczny
hamulec postojowy bez
wciskania przycisku
zwalniającego. W przypadku
parkowania na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą.
Jednocześnie wcisnąć pedał
hamulca, aby zmniejszyć
działające siły.
W pojazdach wyposażonych w hamulec postojowy sterowany
elektrycznie pociągnąć
przełącznik m i przytrzymać
przez około jedną sekundę.
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 123.
● Wyłączyć silnik.
● Jeśli samochód został zaparkowany na równej,
poziomej nawierzchni lub na
wzniesieniu przodem w górę,
przed wyjęciem kluczyka
zapłonu wybrać pierwszy bieg
lub ustawić dźwignię zmiany biegów w położeniu P. Należy
także skręcić koła przednie w
kierunku przeciwnym do
krawężnika.
Jeśli samochód został
zaparkowany na wzniesieniu
przodem w dół, przed wyjęciem
kluczyka zapłonu wybrać bieg
wsteczny lub ustawić dźwignię
zmiany biegów w położeniu P.
Koła przednie należy skręcić w
kierunku krawężnika.
● Zamknij szyby.
● Wyjąć kluczyk z wyłącznika zapłonu. Obrócić koło

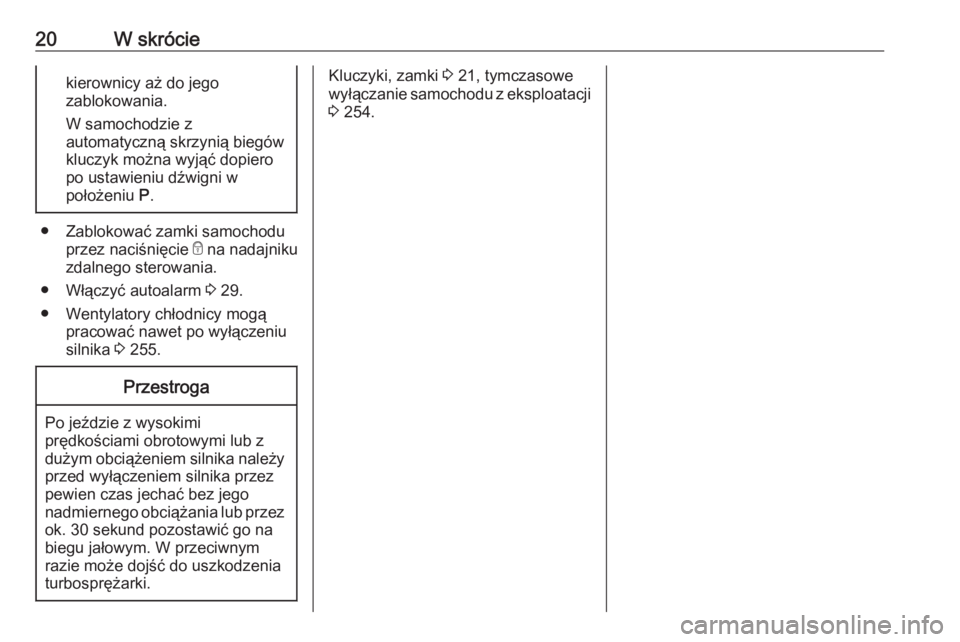

20W skróciekierownicy aż do jego
zablokowania.
W samochodzie z
automatyczną skrzynią biegów kluczyk można wyjąć dopiero
po ustawieniu dźwigni w
położeniu P.
● Zablokować zamki samochodu
przez naciśnięcie e na nadajniku
zdalnego sterowania.
● Włączyć autoalarm 3 29.
● Wentylatory chłodnicy mogą pracować nawet po wyłączeniu
silnika 3 255.
Przestroga
Po jeździe z wysokimi
prędkościami obrotowymi lub z
dużym obciążeniem silnika należy przed wyłączeniem silnika przez
pewien czas jechać bez jego
nadmiernego obciążania lub przez
ok. 30 sekund pozostawić go na
biegu jałowym. W przeciwnym
razie może dojść do uszkodzenia
turbosprężarki.
Kluczyki, zamki 3 21, tymczasowe
wyłączanie samochodu z eksploatacji 3 254.

Kluczyki, drzwi i szyby21Kluczyki, drzwi i
szybyKluczyki, zamki ............................ 21
Kluczyki ..................................... 21
Karta pojazdu ............................ 22
Nadajnik zdalnego sterowania ..22
Centralny zamek .......................23
Ustawienia zapisywane .............26
Automatyczne blokowanie zamków .................................... 26
Blokada tylnych drzwi ................27
Drzwi ............................................ 27
Przestrzeń bagażowa ................27
Zabezpieczanie samochodu ........29
Zabezpieczenie przed
kradzieżą .................................. 29
Autoalarm .................................. 29
Immobilizer ................................ 31
Lusterka zewnętrzne ....................32
Wypukły kształt lusterek ............32
Elektryczna regulacja ................32
Lusterka składane .....................32
Podgrzewane lusterka ...............33Lusterka wewnętrzne ...................33
Ręczne przyciemnianie .............33
Automatycznie przyciemniane ...33
Szyby ........................................... 34
Szyba przednia .......................... 34
Szyby otwierane ręcznie ...........34
Szyby otwierane elektrycznie ....34
Ogrzewanie tylnej szyby ............36
Osłony przeciwsłoneczne ..........37
Rolety ........................................ 37
Dach ............................................ 37
Szyba ........................................ 37Kluczyki, zamki
KluczykiPrzestroga
Nie przymocowywać ciężkich lub
dużych przedmiotów do kluczyka zapłonu.
Kluczyki zapasowe
Numer kluczyka jest podany na
Karcie pojazdu lub na oddzielnym
identyfikatorze.
Ponieważ kluczyk stanowi część
układu immobilizera, przy
zamawianiu zamiennika należy
podać numer kluczyka oryginalnego.
Zamki 3 299.
Kod adaptera do nakrętek
mocujących koła znajduje się na
karcie. Należy go podać przy
zamawianiu zamiennego adaptera.
Zmiana koła 3 288.

22Kluczyki, drzwi i szybyKluczyk składany
Nacisnąć przycisk, aby wysunąć
kluczyk. W celu złożenia kluczyka,
najpierw nacisnąć przycisk.
Karta pojazdu Karta pojazdu zawiera informacje
dotyczące zabezpieczeń samochodu
i dlatego powinna być
przechowywana w bezpiecznym
miejscu.
Przy oddawaniu samochodu do
warsztatu należy udostępnić także
Kartę pojazdu, ponieważ zawarte na
niej dane są wymagane do szeregu
czynności.
Nadajnik zdalnego
sterowania
Umożliwia obsługę: ● centralnego zamka
● zabezpieczenia przed kradzieżą
● autoalarmu
● szyb otwieranych elektrycznie
Zasięg nadajnika wynosi ok.
20 metrów. Zasięg może zostać
ograniczony przez czynniki
zewnętrzne. Zadziałanie jest
potwierdzane mignięciem świateł
awaryjnych.
Z nadajnikiem należy obchodzić się ostrożnie, chronić go przed wilgocią i
wysoką temperaturą oraz nie używać bez potrzeby.
Usterka
Jeśli uruchomienie centralnego
zamka za pomocą nadajnika
zdalnego sterowania nie jest
możliwe, może to być spowodowane
następującymi przyczynami:
● Został przekroczony zasięg nadajnika.
● Rozładowała się bateria w nadajniku.
● Nadajnika często i wielokrotnie używano poza zasięgiem
odbioru (wymagana będzie
ponowna synchronizacja).
● Doszło do przeciążenia centralnego zamka w wyniku
jego wielokrotnego włączania i
