Schowki7980 kg lub 60 kg zamontowanej bez
przystawki. Maksymalne obciążenie
wyciąganego uchwytu przypadające na jeden rower wynosi 30 kg.
Pozwala to mocować na wyciąganym
uchwycie rowery z napędem
elektrycznym. Maksymalne
obciążenie przystawki przypadające
na jeden rower wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe
bezpieczne przymocowanie roweru.
Jeśli tylny system transportowy nie
jest używany, należy go wsunąć i
schować w podłodze pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu transportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.

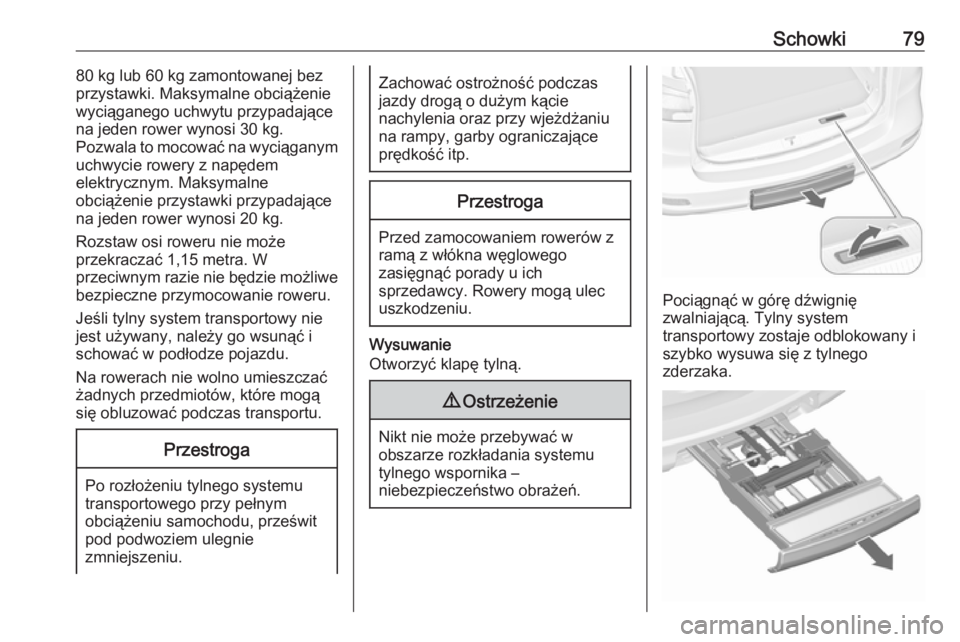

Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.
Pociągnąć w górę dźwignię
zwalniającą. Tylny system
transportowy zostaje odblokowany i
szybko wysuwa się z tylnego
zderzaka.

80SchowkiWyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.
Rozkładanie tylnych świateł
Rozłożyć oba tylne światła.
Zablokowanie tylnego systemu
transportowego

Schowki81Przekręcić obie dźwignie mocujące
na boki aż do oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Rozkładanie uchwytów na koła
Rozłożyć oba uchwyty na koła.
Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu (1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry (2).
Docisnąć wspornik w dół (1) i
przekręcić uchwyt (2) do tyłu, aby go
zablokować.
Zamocowanie pierwszego roweru

82Schowki1. Obrócić pedały w położeniepokazane na ilustracji i wstawić
rower w przednie uchwyty na koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.
3. Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.
Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie przystawki
W przypadku przewożenia więcej niż dwóch rowerów, przystawkę trzeba
zamontować przed zamocowaniem
drugiego roweru.
1. Zamocować przystawkę w tylnym
systemie transportowym w
sposób pokazany na ilustracji.

Schowki83
2.Przekręcić dźwignię (1) do przodu
i przytrzymać, a następnie
opuścić przystawkę (2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.4. Przeprowadzić taśmę przymocowaną do przystawki poddźwignią, aby odchylić tylny
system transportowy. Zapiąć
taśmę.
Zamocowanie kolejnych rowerów
Zamocowanie kolejnych rowerów
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Trzeba pamiętać o kilku dodatkowych krokach:
1. Przed ustawieniem roweru należy
zawsze rozłożyć uchwyty na koła
następnego roweru, jeśli będą
potrzebne.
2. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.
3. Rowery ustawiać na tylnym systemie transportowym na
przemian, raz w prawo, raz w
lewo.
4. Kolejny rower ustawiać w jednej linii z zamocowanym poprzednio.
Piasty kół rowerów nie mogą się
stykać.
5. Rowery mocować za pomocą uchwytów i pasków mocujących,w sposób opisany dla pierwszego
roweru. Uchwyty mocujące
należy montować równolegle.

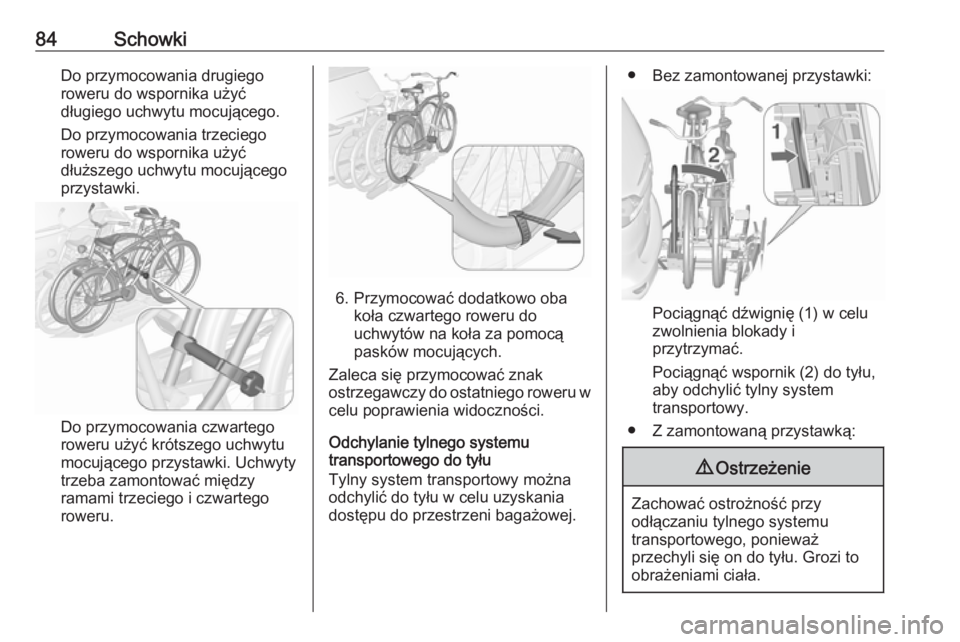

84SchowkiDo przymocowania drugiegoroweru do wspornika użyć
długiego uchwytu mocującego.
Do przymocowania trzeciego
roweru do wspornika użyć
dłuższego uchwytu mocującego
przystawki.
Do przymocowania czwartego
roweru użyć krótszego uchwytu
mocującego przystawki. Uchwyty
trzeba zamontować między ramami trzeciego i czwartego
roweru.
6. Przymocować dodatkowo oba koła czwartego roweru do
uchwytów na koła za pomocą
pasków mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
● Bez zamontowanej przystawki:
Pociągnąć dźwignię (1) w celu
zwolnienia blokady i
przytrzymać.
Pociągnąć wspornik (2) do tyłu,
aby odchylić tylny system
transportowy.
● Z zamontowaną przystawką:
9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to obrażeniami ciała.

Schowki85
Przytrzymać ramę (1) ostatniego
roweru jedną ręką i pociągnąć
pętlę (2) w celu zwolnienia
blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.
W celu poprawienia widoczności,
tylne światła samochodu zostają
włączone na czas odchylenia tylnego systemu transportowego do tyłu.
9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.
Odłączanie przystawki
Odłączyć przystawkę przed zdjęciem ostatniego roweru pozostającego natylnym systemie transportowym.
1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię (1) do przodu
i przytrzymać.
4. Podnieść przystawkę (2) z tyłu i zdjąć.

86SchowkiZdemontowanie wspornika do
przewożenia rowerów
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt (1) do przodu w
celu zwolnienia blokady i podnieść
wspornik (2).
Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się
zatrzyma (1).
Docisnąć wspornik w dół z tyłu (2).
Składanie uchwytów na koła
Złożyć oba uchwyty na koła.Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
