2016.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Ogrzewanie, wentylacja i klimatyzacja175Naciśnięcie i przytrzymanie dolnego
przycisku: następuje wyłączenie
wentylatora i chłodzenia.
Naciśnięcie i przytrzymanie górnego
przycisku: następuje włączenie
maksymalnej prędkości wentylatora.
Przywracanie trybu pracy
automatycznej: Nacisnąć przycisk
AUTO .
Rozdział powietrza l, M , K
Nacisnąć odpowiedni przycisk w celu wykonania regulacji. Dioda LED w
przycisku świeci, sygnalizując
włączenie.l:na szybę przednią i szyby w
drzwiach przednich (dodatkowo
w tle uruchamiana jest
klimatyzacja, aby zapobiec
zaparowaniu szyb)M:na górną część kabiny poprzez
regulowane kratki powietrzaK:na dolną część kabiny i szybę
przednią
Możliwe są wszystkie ustawienia
pośrednie.
Powrót do automatycznego
sterowania rozdziałem powietrza:
nacisnąć AUTO.
Chłodzenie n
Nacisnąć przycisk n, aby włączyć
chłodzenie. Włączenie jest
sygnalizowane zapaleniem diody
kontrolnej w przycisku. Chłodzenie
działa tylko przy pracującym silniku i włączonej dmuchawie układu
klimatyzacji.
Nacisnąć ponownie n, aby wyłączyć
chłodzenie.
Układ klimatyzacji chłodzi i osusza
powietrze w przypadku wzrostu
temperatury na zewnątrz powyżej określonego poziomu. Z tego
względu spod pojazdu mogą
wyciekać krople wytrąconej wilgoci.
Jeśli chłodzenie lub osuszanie
powietrza nie jest konieczne, należy
wyłączyć układ chłodzenia w celu ograniczenia zużycia paliwa. Gdy
układ chłodzenia jest wyłączony,
układ klimatyzacji nie zażąda
ponownego uruchomienia silnika,
który został wyłączony przez funkcję
Autostop. Wyjątek: system usuwaniaoblodzenia jest włączony i
temperatura zewnętrzna jest wyższa
od 0 °C. System stop-start 3 183.
Na wyświetlaczu pojawi się napis ACON przy włączonym chłodzeniu
lub ACOFF przy wyłączonym
chłodzeniu.
Funkcję włączania chłodzenia po
uruchomieniu silnika można włączyć
lub wyłączyć za pomocą
wyświetlacza informacyjnego w
menu Ustawienia. Personalizacja
ustawień 3 143.
Tryb recyrkulacji powietrza 4
Nacisnąć 4, aby włączyć tryb
recyrkulacji powietrza. Dioda LED w
przycisku świeci, sygnalizując
włączenie.
Nacisnąć ponownie 4, aby
wyłączyć tryb recyrkulacji.9 Ostrzeżenie
W trybie recyrkulacji wymiana
powietrza jest ograniczona. W
przypadku braku chłodzenia
zwiększa się wilgotność

176Ogrzewanie, wentylacja i klimatyzacjapowietrza, co może powodować
parowanie szyb od wewnątrz. Ze
względu na stopniowo
pogarszającą się jakość powietrza
osoby przebywające we wnętrzu
samochodu mogą odczuwać
senność.
Jeśli powietrze na zewnątrz pojazdu
jest ciepłe i bardzo wilgotne, przednia szyba może zaparować od zewnątrz
po skierowaniu na nią strumienia
zimnego powietrza. W takiej sytuacji
należy na krótko włączyć wycieraczki
przedniej szyby w celu usunięcia
pary l.
Ustawienia podstawowe
Niektóre ustawienia można zmienić
za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 143.
Nagrzewnica dodatkowa
Ogrzewacz powietrza
Układ Quickheat jest dodatkowym
elektrycznym ogrzewaczem
powietrza, który przyspiesza
nagrzewanie powietrza w kabinie.Kratki nawiewu
powietrza
Regulowane kratki nawiewu powietrza
W trakcie chłodzenia musi być
otwarta co najmniej jedna kratka
nawiewu powietrza.
Aby otworzyć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie B. Dostosować przepływ
powietrza przez kratkę nawiewu,
obracając pokrętło regulacyjne.

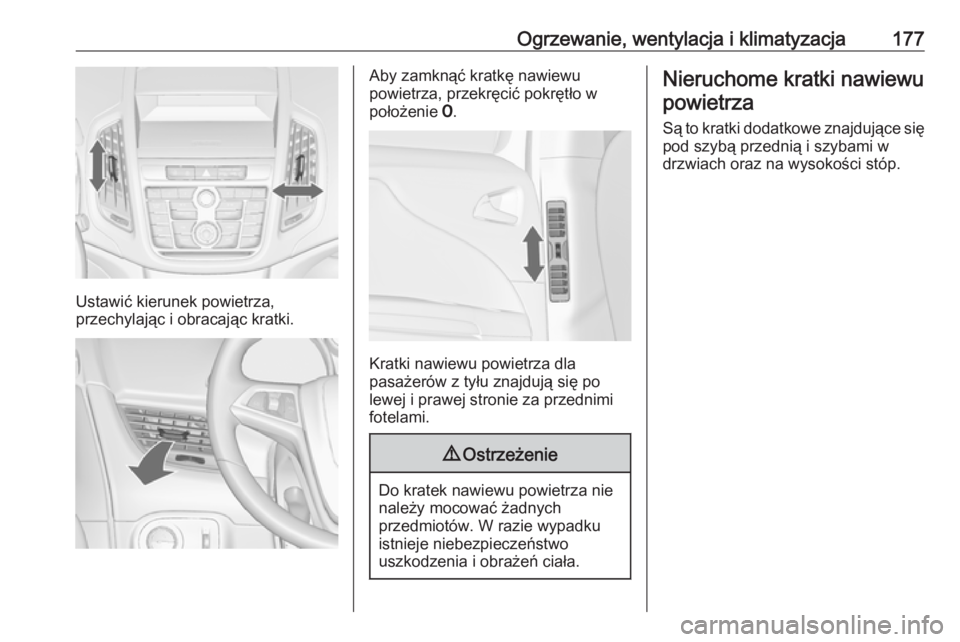

Ogrzewanie, wentylacja i klimatyzacja177
Ustawić kierunek powietrza,
przechylając i obracając kratki.
Aby zamknąć kratkę nawiewu
powietrza, przekręcić pokrętło w
położenie 7.
Kratki nawiewu powietrza dla
pasażerów z tyłu znajdują się po
lewej i prawej stronie za przednimi
fotelami.
9 Ostrzeżenie
Do kratek nawiewu powietrza nie
należy mocować żadnych
przedmiotów. W razie wypadku
istnieje niebezpieczeństwo
uszkodzenia i obrażeń ciała.
Nieruchome kratki nawiewu
powietrza
Są to kratki dodatkowe znajdujące się
pod szybą przednią i szybami w
drzwiach oraz na wysokości stóp.

178Ogrzewanie, wentylacja i klimatyzacjaObsługa okresowaWloty powietrza
Wloty powietrza do układu
ogrzewania i wentylacji znajdują się
przed szybą przednią i nie mogą być
niczym zasłonięte. Należy usuwać z
nich liście, brud lub śnieg.
Filtr przeciwpyłkowy
Filtr przeciwpyłkowy usuwa kurz,
sadzę, pyłki i zarodniki z powietrza
pobieranego z zewnątrz poprzez wlot powietrza.
Okresowe włączanie
klimatyzacji
W celu zapewnienia właściwej
skuteczności działania układu
klimatyzacji należy przynajmniej raz
w miesiącu na kilka minut włączyć
układ chłodzenia, niezależnie od
pogody i pory roku. Układ chłodzenia (sprężarka układu klimatyzacji) nie
działa przy niskich temperaturach zewnętrznych.
Czynności serwisowe
Po upływie trzech lat od daty
pierwszej rejestracji samochodu
zalecane jest wykonywanie
przeglądu układów ogrzewania,
wentylacji i klimatyzacji raz w roku.
Zapewni to ich optymalną sprawność. Przegląd obejmuje:
● kontrola poprawności działania i ciśnienia roboczego
● kontrola układu ogrzewania
● kontrola szczelności
● kontrola pasków napędowych● czyszczenie skraplacza i opróżnienie parownika
● kontrola wydajności

Prowadzenie i użytkowanie179Prowadzenie i
użytkowanieZalecenia eksploatacyjne ..........180
Informacje praktyczne .............180
Wykonywanie manewrów ........180
Uruchamianie i prowadzenie .....181
Docieranie nowego samochodu ............................. 181
Położenia kluczyka w wyłączniku zapłonu ................181
Opóźnione wyłączenie zasilania ................................. 181
Uruchamianie silnika ...............182
Odcinanie dopływu paliwa .......183
System stop-start ....................183
Parkowanie .............................. 186
Gazy spalinowe ......................... 187
Filtr cząstek stałych przy silniku wysokoprężnym ...................... 187
Katalizator ............................... 188
AdBlue ..................................... 188
Automatyczna skrzynia biegów .192
Wyświetlacz skrzyni biegów ....192
Dźwignia zmiany biegów .........192
Tryb manualny ......................... 193Elektroniczne programy jazdy . 194
Usterka .................................... 194
Przerwa w dopływie prądu ......194
Manualna skrzynia biegów ........195
Hamulce ..................................... 196
Układ ABS ............................... 196
Hamulec postojowy .................197
System Brake Assist ...............199
System Hill Start Assist ...........199
Układy kontroli jazdy ..................199
Układ kontroli trakcji ................199
Układ stabilizacji toru jazdy .....200
Interaktywny układ jezdny .......201
Systemy wspomagania kie‐ rowcy ......................................... 203
Automatyczna kontrola prędkości ................................ 203
Ograniczenie prędkości jazdy . 205
Adaptacyjny układ automatycznej kontroli
prędkości ................................ 206
Ostrzeżenie o zderzeniu czołowym ................................ 215
Wskaźnik odległości od pojazdu poprzedzającego ....................219
Wspomaganie hamowania awaryjnego ............................. 219
Układ ułatwiający parkowanie . 221System monitorowania martwego pola w lusterkach ...229
Kamera wsteczna ....................231
System rozpoznawania znaków drogowych .............................. 233
System ostrzegania o opuszczeniu pasa ruchu ........236
Paliwo ........................................ 238
Paliwo do silników benzynowych .......................... 238
Paliwo do silników wysokoprężnych .....................238
Gaz ziemny ............................. 238
Gaz płynny .............................. 240
Uzupełnianie paliwa ................242
Zużycie paliwa, emisja CO 2
.... 247
Hak holowniczy przyczepy .........248
Informacje ogólne ....................248
Zachowanie się pojazdu i zalecenia dotyczące jazdy z
przyczepą ............................... 248
Ciągnięcie przyczepy ..............249
Hak holowniczy .......................250
System stabilizacji przyczepy ..252

180Prowadzenie i użytkowanieZalecenia
eksploatacyjne
Informacje praktyczneW żadnym razie nie należy
prowadzić pojazdu przy
wyłączonym silniku (chyba że
został wyłączony wskutek
uruchomienia funkcji Autostop)
Nie działa wówczas wiele urządzeń
(np. wspomaganie układu
hamulcowego i układu
kierowniczego). Stwarza to
zagrożenie dla samego kierowcy, a
także dla innych użytkowników drogi.
Po włączeniu funkcji Autostop
wszystkie systemy pozostają
aktywne, niemniej jednak zostaje
ograniczone działanie wspomagania
układu kierowniczego i zmniejszona
prędkość pojazdu.
System stop-start 3 183.Zwiększenie ładowania na
wolnych obrotach
Jeżeli w związku ze stanem
akumulatora wymaga on
doładowania, konieczne jest
zwiększenie mocy alternatora.
Następuje ono poprzez zwiększenie
ładowania na wolnych obrotach, co
może być słyszalne.
W pojazdach z wyświetlaczem typu
Uplevel-Combi, na wyświetlaczu
informacyjnym kierowcy pojawia się
odpowiedni komunikat.
Pedały
Aby nie ograniczyć skoku pedałów,
nie umieszczać pod nimi dywaników.
Używać tylko takich dywaników
podłogowych, które pasują do wnęki i są mocowane za pomocą zaczepów
po stronie kierowcy.
Wykonywanie manewrów
Jeśli wspomaganie układu
kierowniczego nie działa ze względu
na zatrzymanie silnika lub z powoduwadliwego działania układu,
pojazdem można kierować, ale może
wymagać to większego wysiłku.
Lampka kontrolna c 3 125.Przestroga
Pojazdy wyposażone w
hydrauliczne wspomaganie
układu kierowniczego:
Jeśli kierownica zostanie
obrócona w jedno ze skrajnych
położeń i zostanie w nim
przytrzymana przez ponad 15
sekund, wspomaganie układu
kierowniczego może zostać
uszkodzone lub może nastąpić
jego wyłączenie.

Prowadzenie i użytkowanie181Uruchamianie i
prowadzenie
Docieranie nowego samochodu
Podczas kilku pierwszych podróży
nie hamować gwałtownie, o ile nie
jest to konieczne.
W czasie pierwszej jazdy odparowują
olej i wosk pokrywające elementy
układu wydechowego. Po
zakończeniu pierwszej jazdy
pozostawić samochód na jakiś czas
na wolnym powietrzu i nie wdychać
oparów.
W okresie docierania zużywana jest większa ilość paliwa i oleju, a proces
oczyszczania filtra cząstek stałych w
silniku wysokoprężnym może
występować częściej. Włączenie
funkcji Autostop może być
niemożliwe ze względu na
konieczność naładowania
akumulatora pojazdu.
Filtr cząstek stałych w silniku
wysokoprężnym 3 187.Położenia kluczyka w
wyłączniku zapłonu0:zapłon wyłączony1:kierownica odblokowana, zapłon
wyłączony2:zapłon włączony; wersja z
silnikiem wysokoprężnym:
podgrzewanie wstępne silnika3:uruchamianie silnikaOpóźnione wyłączenie
zasilania
Po wyłączeniu zapłonu, do czasu
otwarcia drzwi kierowcy lub przez
maks. dziesięć minut podtrzymywane jest zasilanie następujących układów
elektrycznych:
● szyb otwieranych elektrycznie
● gniazdka zasilania
Zasilanie systemu Infotainment jest
podtrzymywane przez 30 minut lub
do czasu wyjęcia kluczyka z
wyłącznika zapłonu, bez względu na
to, czy są otwarte którekolwiek z drzwi.

182Prowadzenie i użytkowanieUruchamianie silnika
Manualna skrzynia biegów: wcisnąć
pedał sprzęgła.
Automatyczna skrzynia biegów:
wcisnąć pedał hamulca i przestawić dźwignię zmiany biegów w położenie
P lub N.
Nie wciskać pedału przyspieszenia.
Silnik wysokoprężny: obrócić kluczyk
w położenie 2 w celu włączenia
wstępnego podgrzewania silnika i
odczekać, aż zgaśnie lampka
kontrolna !.
Obrócić na chwilę kluczyk zapłonu w
położenie 3 i zwolnić: automatyczna
procedura rozruchowa uruchamia
rozrusznik z lekkim opóźnieniem, na
tak długo, jak jest to wymagane do
uruchomienia silnika; patrz
Automatyczny układ rozruchowy.
Przed ponownym uruchomieniem
silnika lub w celu jego wyłączenia
należy ustawić kluczyk z powrotem w
pozycji 0.
Gdy włączona jest funkcja Autostop,
silnik można uruchomić, wciskając
pedał sprzęgła.Uruchamianie pojazdu w niskiej
temperaturze
Uruchomienie silnika bez użycia
dodatkowej nagrzewnicy jest możliwe do temperatury -25 °С w przypadku
silników wysokoprężnych lub -30 °C
w przypadku silników benzynowych.
Wymagany jest do tego olej silnikowy
o odpowiedniej lepkości,
odpowiednie paliwo, wykonanie
zalecanych czynności serwisowych i
wystarczająco naładowany
akumulator. W temperaturach poniżej
-30 °C automatyczna skrzynia biegów wymaga rozgrzania przez około pięć
minut. Dźwignia zmiany biegów musi znajdować się w położeniu P.
Automatyczny układ rozruchowy
Ta funkcja kontroluje procedurę
rozruchową silnika. Kierowca nie
musi utrzymywać kluczyka w
położeniu 3. Po chwilowym włączeniu
układ przeprowadzi rozruch
automatycznie aż do uruchomienia
silnika. Ze względu na procedurę
kontrolną, uruchomienie silnika
następuje z lekkim opóźnieniem.
