2016.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

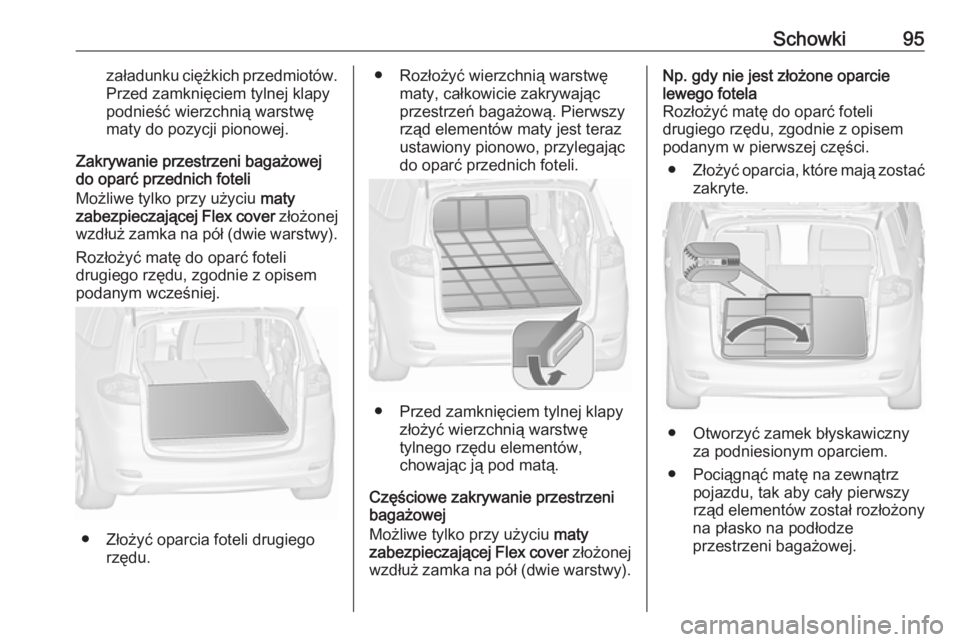

Schowki95załadunku ciężkich przedmiotów.
Przed zamknięciem tylnej klapy
podnieść wierzchnią warstwę
maty do pozycji pionowej.
Zakrywanie przestrzeni bagażowej do oparć przednich foteli
Możliwe tylko przy użyciu maty
zabezpieczającej Flex cover złożonej
wzdłuż zamka na pół (dwie warstwy).
Rozłożyć matę do oparć foteli
drugiego rzędu, zgodnie z opisem
podanym wcześniej.
● Złożyć oparcia foteli drugiego rzędu.
● Rozłożyć wierzchnią warstwę maty, całkowicie zakrywającprzestrzeń bagażową. Pierwszyrząd elementów maty jest teraz
ustawiony pionowo, przylegając do oparć przednich foteli.
● Przed zamknięciem tylnej klapy złożyć wierzchnią warstwę
tylnego rzędu elementów,
chowając ją pod matą.
Częściowe zakrywanie przestrzeni bagażowej
Możliwe tylko przy użyciu maty
zabezpieczającej Flex cover złożonej
wzdłuż zamka na pół (dwie warstwy).
Np. gdy nie jest złożone oparcie
lewego fotela
Rozłożyć matę do oparć foteli
drugiego rzędu, zgodnie z opisem
podanym w pierwszej części.
● Złożyć oparcia, które mają zostać
zakryte.
● Otworzyć zamek błyskawiczny za podniesionym oparciem.
● Pociągnąć matę na zewnątrz pojazdu, tak aby cały pierwszy
rząd elementów został rozłożony
na płasko na podłodze
przestrzeni bagażowej.

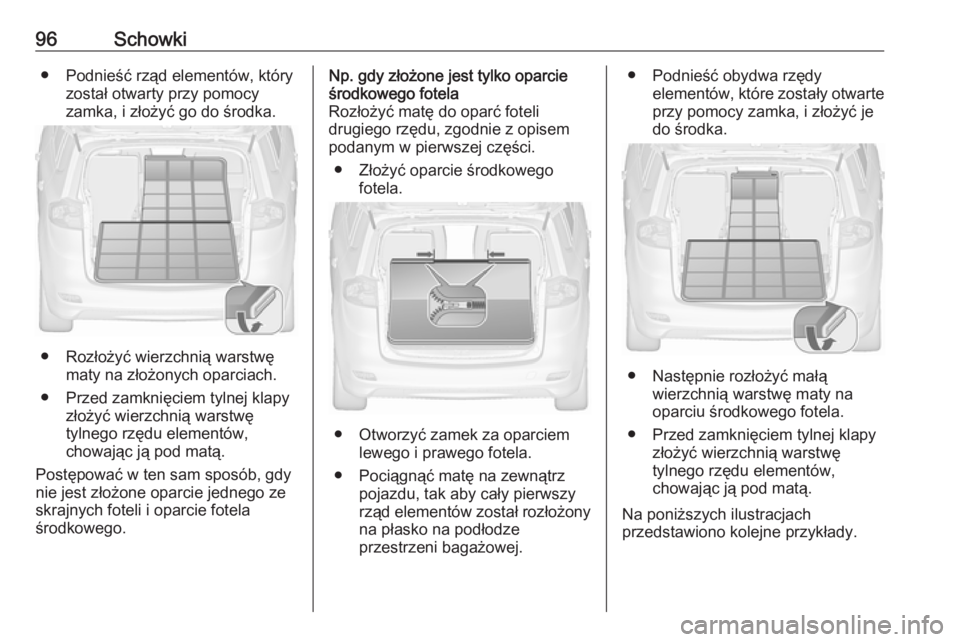

96Schowki● Podnieść rząd elementów, któryzostał otwarty przy pomocy
zamka, i złożyć go do środka.
● Rozłożyć wierzchnią warstwę maty na złożonych oparciach.
● Przed zamknięciem tylnej klapy złożyć wierzchnią warstwę
tylnego rzędu elementów,
chowając ją pod matą.
Postępować w ten sam sposób, gdy
nie jest złożone oparcie jednego ze
skrajnych foteli i oparcie fotela
środkowego.
Np. gdy złożone jest tylko oparcie
środkowego fotela
Rozłożyć matę do oparć foteli
drugiego rzędu, zgodnie z opisem
podanym w pierwszej części.
● Złożyć oparcie środkowego fotela.
● Otworzyć zamek za oparciemlewego i prawego fotela.
● Pociągnąć matę na zewnątrz pojazdu, tak aby cały pierwszy
rząd elementów został rozłożony
na płasko na podłodze
przestrzeni bagażowej.
● Podnieść obydwa rzędy elementów, które zostały otwarteprzy pomocy zamka, i złożyć je
do środka.
● Następnie rozłożyć małą wierzchnią warstwę maty na
oparciu środkowego fotela.
● Przed zamknięciem tylnej klapy złożyć wierzchnią warstwę
tylnego rzędu elementów,
chowając ją pod matą.
Na poniższych ilustracjach
przedstawiono kolejne przykłady.

Schowki97
Przykład dla podłużnych, wąskich
przedmiotów, np. nart.
Przykład z zabezpieczeniem
bocznym.
Przykład ilustrujący zakrycie
złożonego oparcia fotela w drugim rzędzie i jednego złożonego fotela w
trzecim rzędzie.
Prowadnice boczne i
zaczepy
Wsunąć zaczepy w prowadnice i
ustawić je w odpowiednim miejscu: w
tym celu wsunąć zaczep w górny
rowek prowadnicy, a następnie
wcisnąć go w rowek dolny.

98SchowkiZaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących lub siatki ładunkowej.
System organizacji przestrzeni bagażowej
FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej.
W skład systemu wchodzą: ● łączniki,
● kieszenie siatkowe,
● haki,
● uniwersalna siatka rozdzielająca.
Elementy systemu są mocowane w prowadnicach na obu panelach
bocznych za pomocą łączników i
zaczepów.
Zamocowywanie łączników w
prowadnicach
Rozłożyć uchwyty, włożyć łącznik do
górnego i dolnego rowka prowadnicy,
a następnie przesunąć go w żądane
położenie. Obrócić uchwyt ku górze w celu zablokowania łącznika. W celu
odblokowania obrócić uchwyt w dół i
wyjąć z prowadnicy.
Uniwersalna siatka rozdzielająca
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Połączyć
połówki poprzeczek siatki.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.

Schowki99Kieszeń siatkowa
Włożyć łączniki w odpowiednie
miejsca na prowadnicach. Kieszeń
siatkową można zawiesić na
zamocowanych łącznikach.
Zamocowywanie haczyków w
prowadnicach
Włożyć haczyk w dowolnym miejscu
najpierw w górny rowek prowadnicy,
a następnie wcisnąć go w dolny
rowek. W celu wyjęcia najpierw
wyciągnąć haczyk z górnego rowka.
Siatka rozdzielająca w przedniej
części klapy tylnej
Zamocować bezpośrednio przed
tylną klapą.
Przed zamocowaniem siatki cztery elementy końcowe poprzeczek
muszą zostać obrócone w lewo i wciśnięte w odpowiednie otwory.
W celu zamocowania siatki ścisnąć
poprzeczki i umieścić je w otworach w ramie tylnej klapy. Dłuższa
poprzeczka musi zostać
zamocowana u góry.
W celu wymontowania siatki ścisnąć
poprzeczki i wyjąć je z otworów.

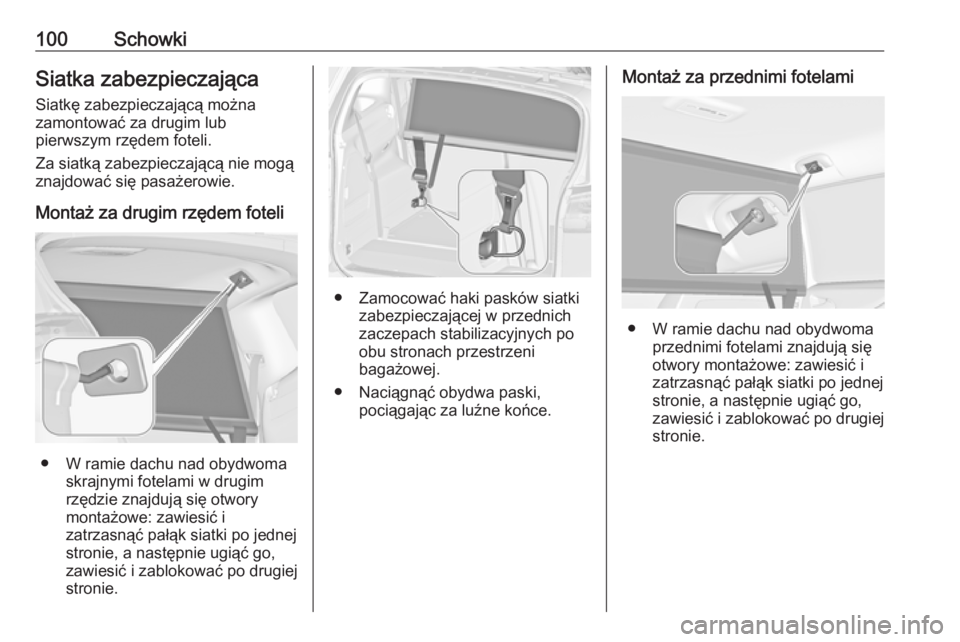

100SchowkiSiatka zabezpieczająca
Siatkę zabezpieczającą można
zamontować za drugim lub
pierwszym rzędem foteli.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.
Montaż za drugim rzędem foteli
● W ramie dachu nad obydwoma skrajnymi fotelami w drugim
rzędzie znajdują się otwory
montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.
● Zamocować haki pasków siatki zabezpieczającej w przednich
zaczepach stabilizacyjnych po
obu stronach przestrzeni
bagażowej.
● Naciągnąć obydwa paski, pociągając za luźne końce.
Montaż za przednimi fotelami
● W ramie dachu nad obydwomaprzednimi fotelami znajdują się
otwory montażowe: zawiesić i
zatrzasnąć pałąk siatki po jednej
stronie, a następnie ugiąć go,
zawiesić i zablokować po drugiej
stronie.

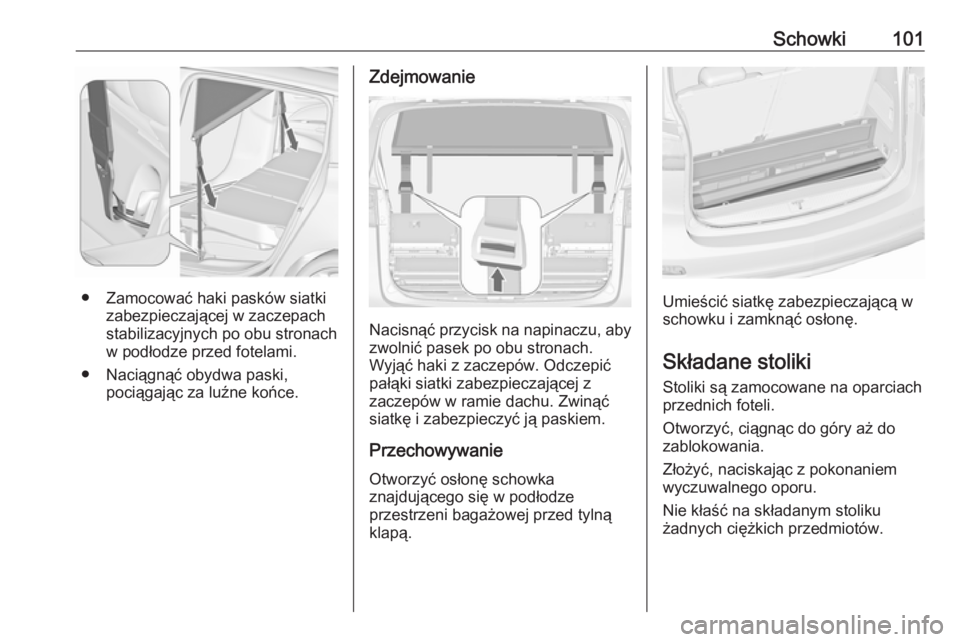

Schowki101
● Zamocować haki pasków siatkizabezpieczającej w zaczepach
stabilizacyjnych po obu stronach
w podłodze przed fotelami.
● Naciągnąć obydwa paski, pociągając za luźne końce.
Zdejmowanie
Nacisnąć przycisk na napinaczu, aby
zwolnić pasek po obu stronach.
Wyjąć haki z zaczepów. Odczepić
pałąki siatki zabezpieczającej z
zaczepów w ramie dachu. Zwinąć
siatkę i zabezpieczyć ją paskiem.
Przechowywanie
Otworzyć osłonę schowka
znajdującego się w podłodze
przestrzeni bagażowej przed tylną
klapą.
Umieścić siatkę zabezpieczającą w
schowku i zamknąć osłonę.
Składane stoliki
Stoliki są zamocowane na oparciach
przednich foteli.
Otworzyć, ciągnąc do góry aż do
zablokowania.
Złożyć, naciskając z pokonaniem
wyczuwalnego oporu.
Nie kłaść na składanym stoliku
żadnych ciężkich przedmiotów.

102SchowkiTrójkąt ostrzegawczy
Przechowywać trójkąt ostrzegawczy
w schowku znajdującym się w
podłodze przestrzeni bagażowej
przed tylną klapą.
Apteczka pierwszej pomocy Apteczkę pierwszej pomocy i
kamizelkę odblaskową
przechowywać pod fotelem kierowcy.
Użyć pasków w celu zamocowania.
W innej wersji apteczka pierwszej
pomocy znajduje się w schowku pod
fotelem kierowcy. Przesunąć roletę,
aby otworzyć lub zamknąć schowek.
