2016.5 OPEL ZAFIRA C Instrukcja obsługi (in Polish)

Schowki87Przekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.
Przestrzeń bagażowa
Fotele w trzecim rzędzie można
niezależnie od siebie złożyć,
chowając je w podłodze pojazdu.
Oparcia foteli drugiego rzędu można
niezależnie od siebie złożyć do
przodu. Dodatkowo można złożyć
oparcie fotela pasażera z przodu.
Złożenie wszystkich tylnych foteli i
oparć oraz oparcia fotela pasażera z
przodu umożliwia stworzenie
całkowicie płaskiej przestrzeni
ładunkowej. Można też złożyć tylko
pojedyncze fotele lub oparcia,
stosownie do gabarytów ładunku.
Pokrywa schowka pod tylną podłogą
3 93.

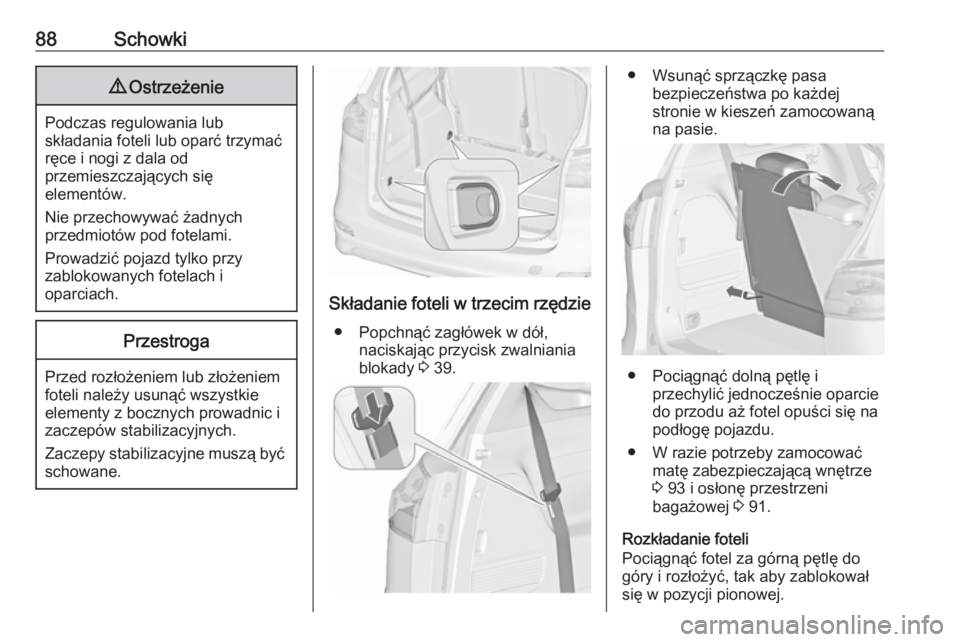

88Schowki9Ostrzeżenie
Podczas regulowania lub
składania foteli lub oparć trzymać
ręce i nogi z dala od
przemieszczających się
elementów.
Nie przechowywać żadnych
przedmiotów pod fotelami.
Prowadzić pojazd tylko przy
zablokowanych fotelach i
oparciach.
Przestroga
Przed rozłożeniem lub złożeniem
foteli należy usunąć wszystkie
elementy z bocznych prowadnic i zaczepów stabilizacyjnych.
Zaczepy stabilizacyjne muszą być schowane.
Składanie foteli w trzecim rzędzie
● Popchnąć zagłówek w dół, naciskając przycisk zwalnianiablokady 3 39.
● Wsunąć sprzączkę pasa
bezpieczeństwa po każdej
stronie w kieszeń zamocowaną
na pasie.
● Pociągnąć dolną pętlę i przechylić jednocześnie oparcie
do przodu aż fotel opuści się na
podłogę pojazdu.
● W razie potrzeby zamocować matę zabezpieczającą wnętrze
3 93 i osłonę przestrzeni
bagażowej 3 91.
Rozkładanie foteli
Pociągnąć fotel za górną pętlę do góry i rozłożyć, tak aby zablokował się w pozycji pionowej.

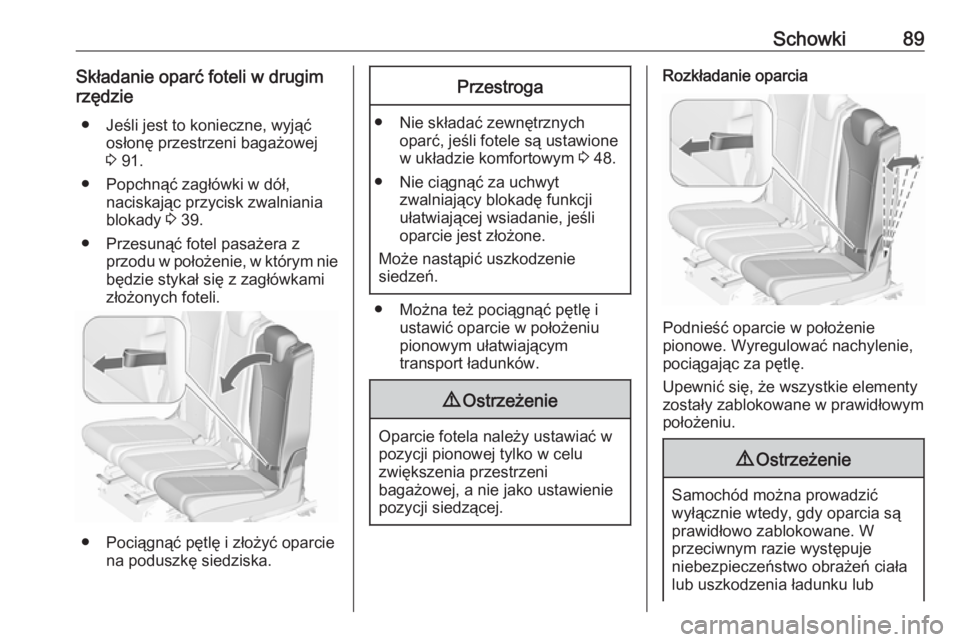

Schowki89Składanie oparć foteli w drugim
rzędzie
● Jeśli jest to konieczne, wyjąć osłonę przestrzeni bagażowej
3 91.
● Popchnąć zagłówki w dół, naciskając przycisk zwalniania
blokady 3 39.
● Przesunąć fotel pasażera z przodu w położenie, w którym niebędzie stykał się z zagłówkami
złożonych foteli.
● Pociągnąć pętlę i złożyć oparcie na poduszkę siedziska.
Przestroga
● Nie składać zewnętrznychoparć, jeśli fotele są ustawione
w układzie komfortowym 3 48.
● Nie ciągnąć za uchwyt zwalniający blokadę funkcji
ułatwiającej wsiadanie, jeśli
oparcie jest złożone.
Może nastąpić uszkodzenie
siedzeń.
● Można też pociągnąć pętlę i ustawić oparcie w położeniu
pionowym ułatwiającym
transport ładunków.
9 Ostrzeżenie
Oparcie fotela należy ustawiać w
pozycji pionowej tylko w celu
zwiększenia przestrzeni
bagażowej, a nie jako ustawienie
pozycji siedzącej.
Rozkładanie oparcia
Podnieść oparcie w położenie
pionowe. Wyregulować nachylenie,
pociągając za pętlę.
Upewnić się, że wszystkie elementy
zostały zablokowane w prawidłowym
położeniu.
9 Ostrzeżenie
Samochód można prowadzić
wyłącznie wtedy, gdy oparcia są
prawidłowo zablokowane. W
przeciwnym razie występuje
niebezpieczeństwo obrażeń ciała lub uszkodzenia ładunku lub

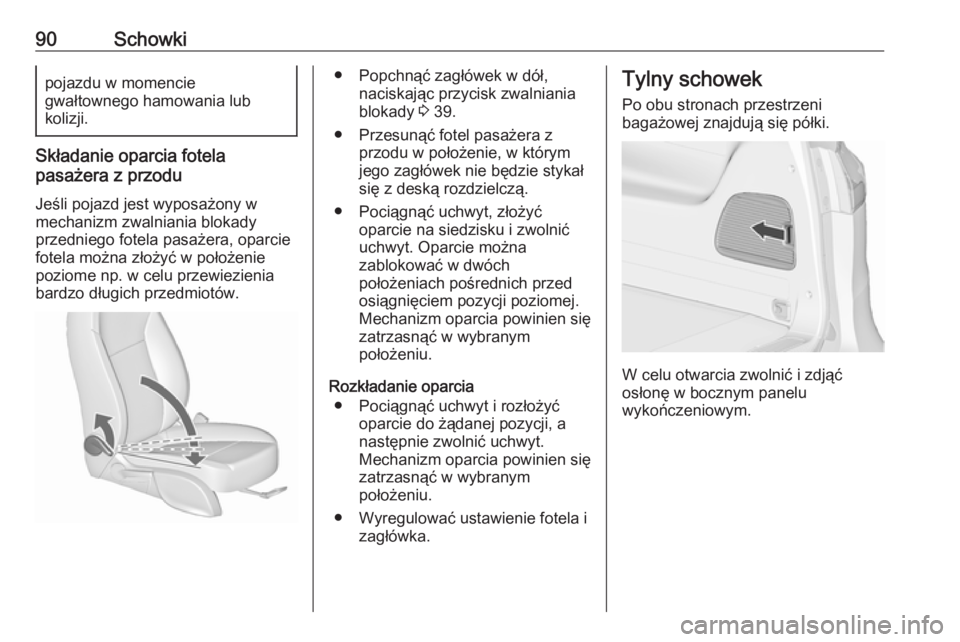

90Schowkipojazdu w momencie
gwałtownego hamowania lub
kolizji.
Składanie oparcia fotela
pasażera z przodu
Jeśli pojazd jest wyposażony w
mechanizm zwalniania blokady
przedniego fotela pasażera, oparcie
fotela można złożyć w położenie
poziome np. w celu przewiezienia
bardzo długich przedmiotów.
● Popchnąć zagłówek w dół,
naciskając przycisk zwalniania
blokady 3 39.
● Przesunąć fotel pasażera z przodu w położenie, w którym
jego zagłówek nie będzie stykał
się z deską rozdzielczą.
● Pociągnąć uchwyt, złożyć oparcie na siedzisku i zwolnić
uchwyt. Oparcie można
zablokować w dwóch
położeniach pośrednich przed
osiągnięciem pozycji poziomej.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym
położeniu.
Rozkładanie oparcia ● Pociągnąć uchwyt i rozłożyć oparcie do żądanej pozycji, a
następnie zwolnić uchwyt.
Mechanizm oparcia powinien się
zatrzasnąć w wybranym
położeniu.
● Wyregulować ustawienie fotela i zagłówka.Tylny schowek
Po obu stronach przestrzeni
bagażowej znajdują się półki.
W celu otwarcia zwolnić i zdjąć
osłonę w bocznym panelu
wykończeniowym.

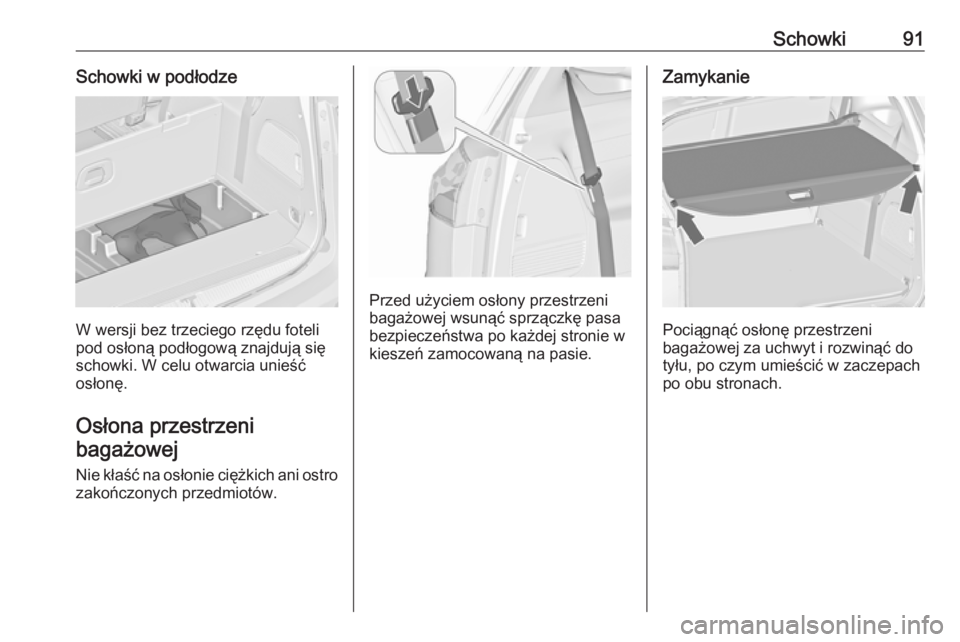

Schowki91Schowki w podłodze
W wersji bez trzeciego rzędu foteli
pod osłoną podłogową znajdują się schowki. W celu otwarcia unieść
osłonę.
Osłona przestrzeni
bagażowej
Nie kłaść na osłonie ciężkich ani ostro
zakończonych przedmiotów.
Przed użyciem osłony przestrzeni
bagażowej wsunąć sprzączkę pasa
bezpieczeństwa po każdej stronie w
kieszeń zamocowaną na pasie.
Zamykanie
Pociągnąć osłonę przestrzeni
bagażowej za uchwyt i rozwinąć do
tyłu, po czym umieścić w zaczepach
po obu stronach.

92SchowkiOtwieranie
Zdjąć osłonę przestrzeni bagażowej z
zaczepów bocznych. Przytrzymać
uchwyt i poprowadzić osłonę
przestrzeni bagażowej aż do
całkowitego zwinięcia.
Wyjmowanie
Zwinąć osłonę przestrzeni
bagażowej.
Pociągnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Unieść prawą stronę osłony
przestrzeni bagażowej i wyjąć ją z
zaczepów.
Przechowywanie w przestrzeni
bagażowej
Jeśli osłona przestrzeni bagażowej
nie jest używana, należy ją
przechowywać w schowku w
podłodze pojazdu.
Otworzyć osłonę schowka
znajdującego się przed tylną klapą.
Wyjąć osłonę przestrzeni bagażowej
i obrócić ją tak, aby dźwignia
zwalniająca była skierowana w lewo.
Umieścić obudowę tak, górna strona
była skierowana do przodu a część z
uchwytem w górę.
Włożyć osłonę przestrzeni
bagażowej w otwór z prawej strony
schowka (1) i obrócić, aż uchwyt
oprze się płasko na obudowie (2).

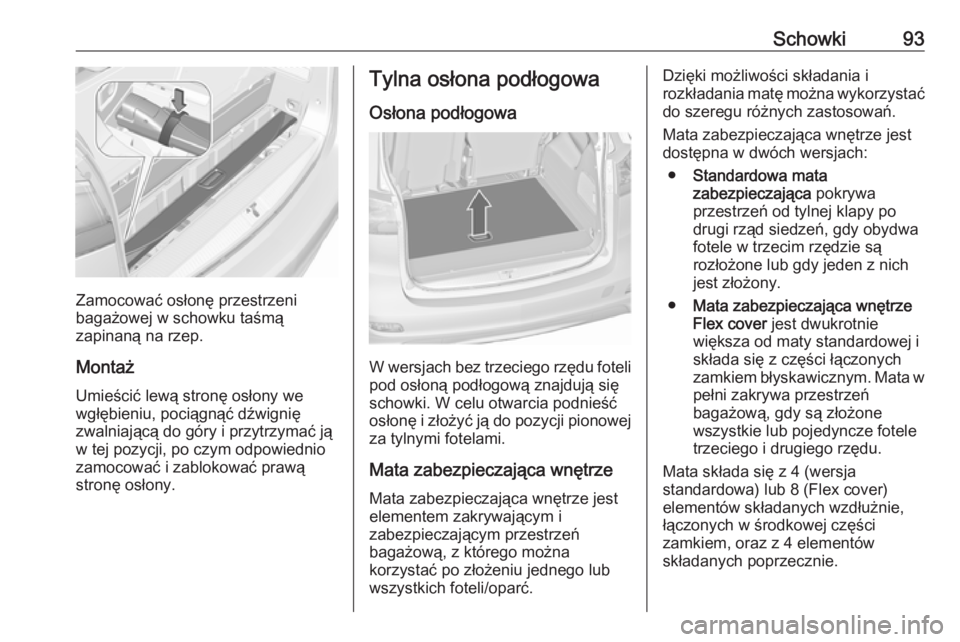

Schowki93
Zamocować osłonę przestrzeni
bagażowej w schowku taśmą
zapinaną na rzep.
Montaż Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą do góry i przytrzymać ją
w tej pozycji, po czym odpowiednio
zamocować i zablokować prawą
stronę osłony.
Tylna osłona podłogowa
Osłona podłogowa
W wersjach bez trzeciego rzędu foteli pod osłoną podłogową znajdują się
schowki. W celu otwarcia podnieść
osłonę i złożyć ją do pozycji pionowej
za tylnymi fotelami.
Mata zabezpieczająca wnętrze
Mata zabezpieczająca wnętrze jest
elementem zakrywającym i
zabezpieczającym przestrzeń
bagażową, z którego można
korzystać po złożeniu jednego lub
wszystkich foteli/oparć.
Dzięki możliwości składania i
rozkładania matę można wykorzystać do szeregu różnych zastosowań.
Mata zabezpieczająca wnętrze jest
dostępna w dwóch wersjach:
● Standardowa mata
zabezpieczająca pokrywa
przestrzeń od tylnej klapy po
drugi rząd siedzeń, gdy obydwa
fotele w trzecim rzędzie są
rozłożone lub gdy jeden z nich
jest złożony.
● Mata zabezpieczająca wnętrze
Flex cover jest dwukrotnie
większa od maty standardowej i składa się z części łączonychzamkiem błyskawicznym. Mata w pełni zakrywa przestrzeń
bagażową, gdy są złożone
wszystkie lub pojedyncze fotele
trzeciego i drugiego rzędu.
Mata składa się z 4 (wersja
standardowa) lub 8 (Flex cover)
elementów składanych wzdłużnie,
łączonych w środkowej części
zamkiem, oraz z 4 elementów
składanych poprzecznie.

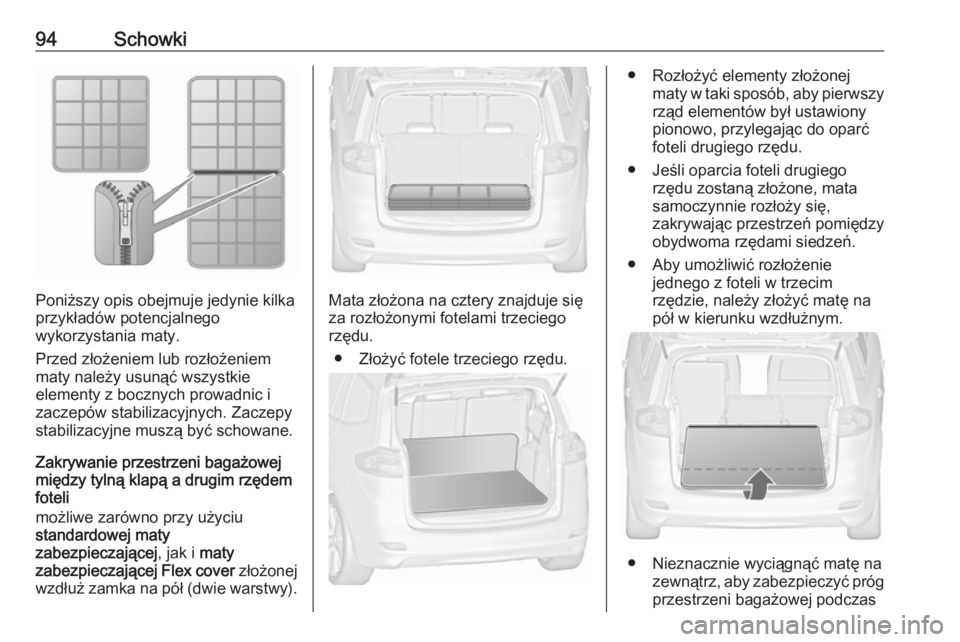

94Schowki
Poniższy opis obejmuje jedynie kilka
przykładów potencjalnego
wykorzystania maty.
Przed złożeniem lub rozłożeniem
maty należy usunąć wszystkie
elementy z bocznych prowadnic i
zaczepów stabilizacyjnych. Zaczepy
stabilizacyjne muszą być schowane.
Zakrywanie przestrzeni bagażowej
między tylną klapą a drugim rzędem
foteli
możliwe zarówno przy użyciu
standardowej maty
zabezpieczającej , jak i maty
zabezpieczającej Flex cover złożonej
wzdłuż zamka na pół (dwie warstwy).Mata złożona na cztery znajduje się
za rozłożonymi fotelami trzeciego
rzędu.
● Złożyć fotele trzeciego rzędu.
● Rozłożyć elementy złożonej maty w taki sposób, aby pierwszy
rząd elementów był ustawiony
pionowo, przylegając do oparć
foteli drugiego rzędu.
● Jeśli oparcia foteli drugiego rzędu zostaną złożone, mata
samoczynnie rozłoży się,
zakrywając przestrzeń pomiędzy
obydwoma rzędami siedzeń.
● Aby umożliwić rozłożenie jednego z foteli w trzecim
rzędzie, należy złożyć matę na
pół w kierunku wzdłużnym.
● Nieznacznie wyciągnąć matę na zewnątrz, aby zabezpieczyć próg
przestrzeni bagażowej podczas
