2016.5 OPEL MOVANO_B Manuel d'utilisation (in French)

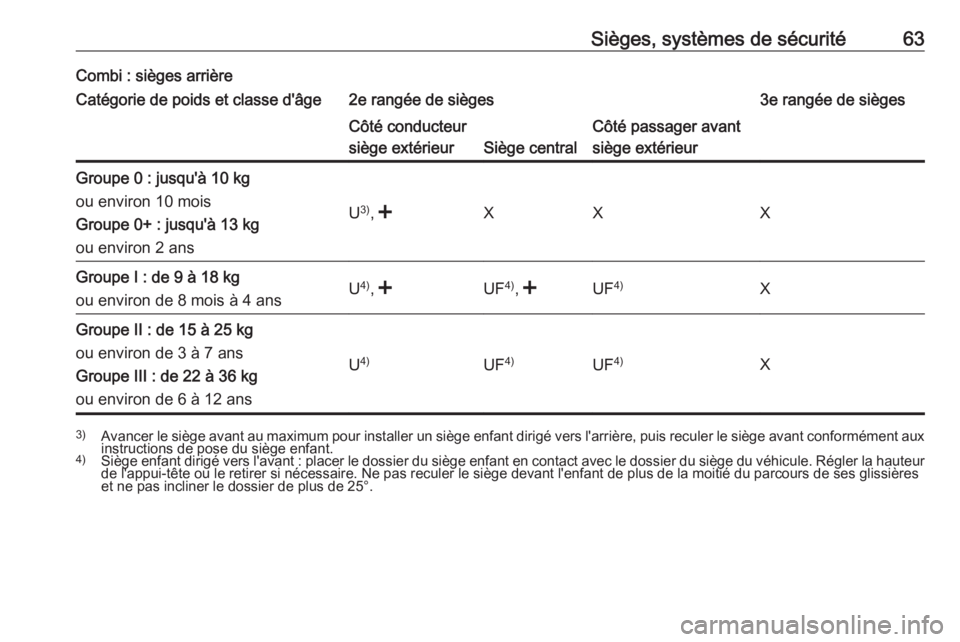

Sièges, systèmes de sécurité63Combi : sièges arrièreCatégorie de poids et classe d'âge2e rangée de sièges3e rangée de siègesCôté conducteur
siège extérieur
Siège central
Côté passager avant
siège extérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
U 3)
, Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansU 4)
, , ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
U 4)UF 4)UF4)X
3)
Avancer le siège avant au maximum pour installer un siège enfant dirigé vers l'arrière, puis reculer le siège avant conformément aux
instructions de pose du siège enfant.
4) Siège enfant dirigé vers l'avant : placer le dossier du siège enfant en contact avec le dossier du siège du véhicule. Régler la hauteur
de l'appui-tête ou le retirer si nécessaire. Ne pas reculer le siège devant l'enfant de plus de la moitié du parcours de ses glissières
et ne pas incliner le dossier de plus de 25°.

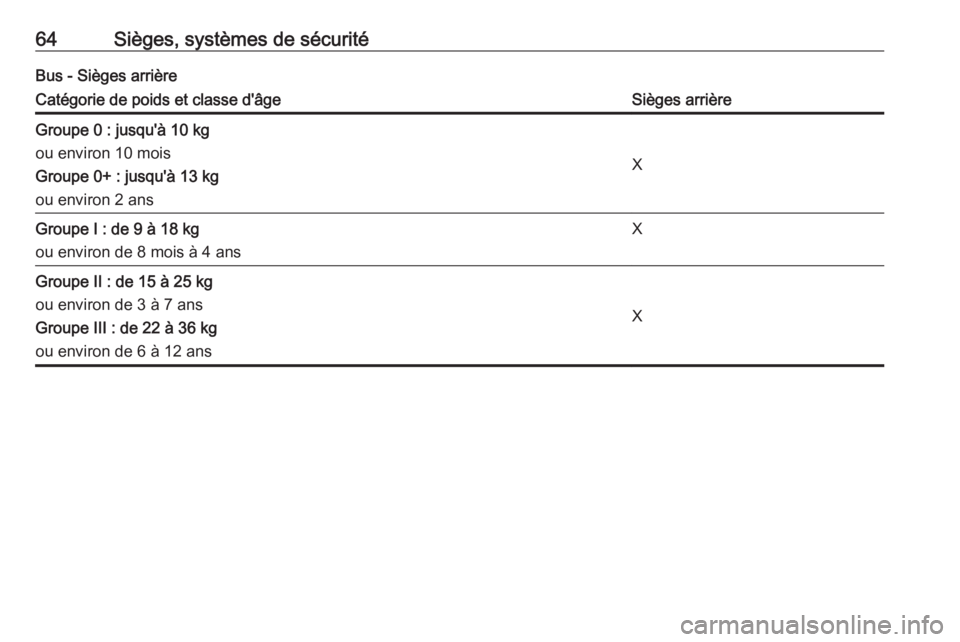

64Sièges, systèmes de sécuritéBus - Sièges arrièreCatégorie de poids et classe d'âgeSièges arrièreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
X
Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXGroupe II : de 15 à 25 kg
ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
X

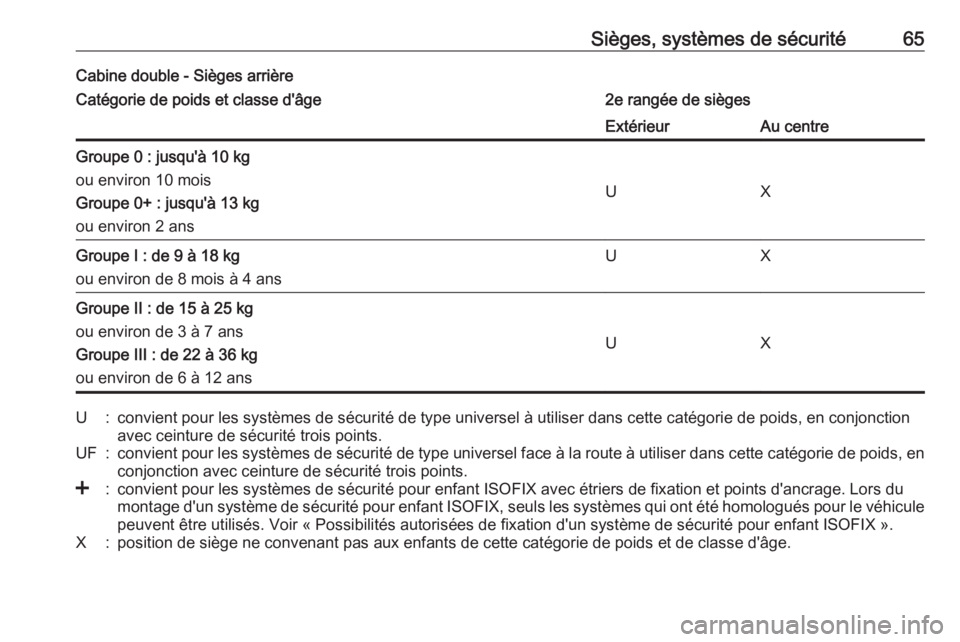

Sièges, systèmes de sécurité65Cabine double - Sièges arrièreCatégorie de poids et classe d'âge2e rangée de siègesExtérieurAu centreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
UX
Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansUXGroupe II : de 15 à 25 kg
ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
UX
U:convient pour les systèmes de sécurité de type universel à utiliser dans cette catégorie de poids, en conjonction avec ceinture de sécurité trois points.UF:convient pour les systèmes de sécurité de type universel face à la route à utiliser dans cette catégorie de poids, en conjonction avec ceinture de sécurité trois points.<:convient pour les systèmes de sécurité pour enfant ISOFIX avec étriers de fixation et points d'ancrage. Lors dumontage d'un système de sécurité pour enfant ISOFIX, seuls les systèmes qui ont été homologués pour le véhicule
peuvent être utilisés. Voir « Possibilités autorisées de fixation d'un système de sécurité pour enfant ISOFIX ».X:position de siège ne convenant pas aux enfants de cette catégorie de poids et de classe d'âge.

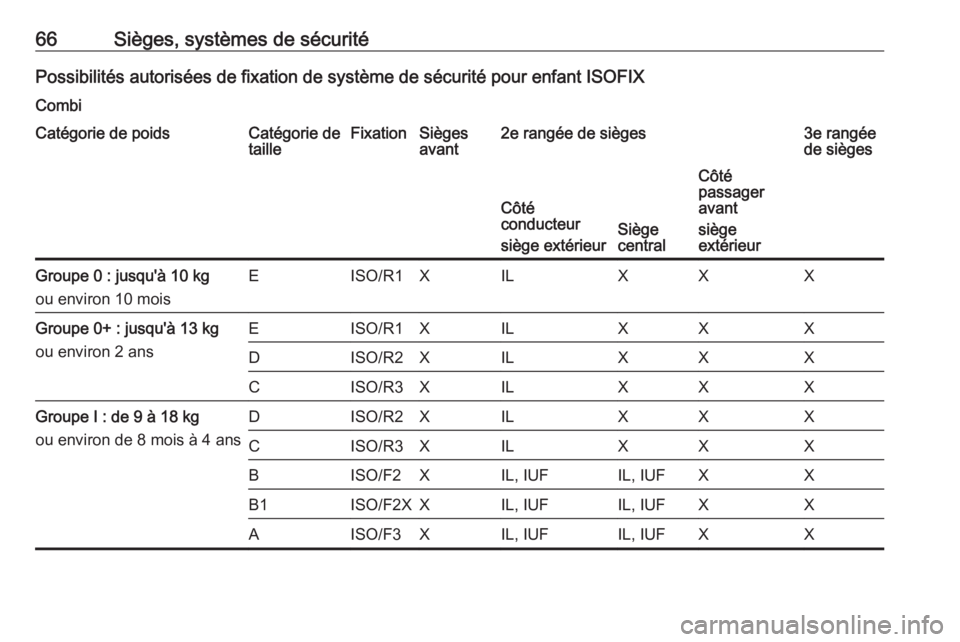

66Sièges, systèmes de sécuritéPossibilités autorisées de fixation de système de sécurité pour enfant ISOFIX
CombiCatégorie de poidsCatégorie de
tailleFixationSièges
avant2e rangée de sièges3e rangée
de sièges
Côté
conducteur
siège extérieur
Siège
central
Côté
passager
avant
siège
extérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 moisEISO/R1XILXXXGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

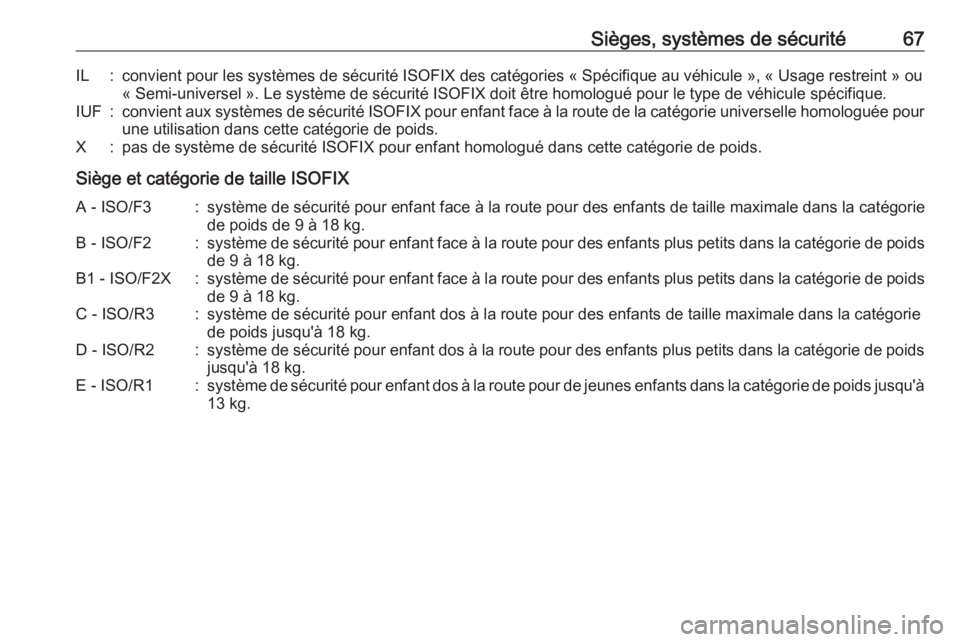

Sièges, systèmes de sécurité67IL:convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF:convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X:pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Siège et catégorie de taille ISOFIX
A - ISO/F3:système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.B - ISO/F2:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.B1 - ISO/F2X:système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.C - ISO/R3:système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie
de poids jusqu'à 18 kg.D - ISO/R2:système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO/R1:système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg.

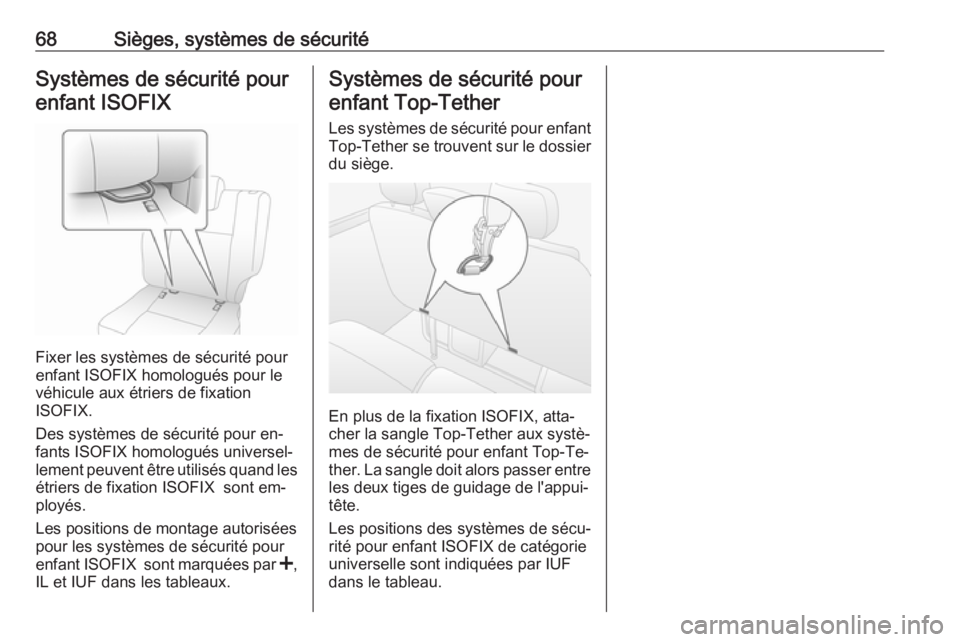

68Sièges, systèmes de sécuritéSystèmes de sécurité pourenfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX.
Des systèmes de sécurité pour en‐
fants ISOFIX homologués universel‐
lement peuvent être utilisés quand les
étriers de fixation ISOFIX sont em‐
ployés.
Les positions de montage autorisées pour les systèmes de sécurité pour
enfant ISOFIX sont marquées par <,
IL et IUF dans les tableaux.
Systèmes de sécurité pour
enfant Top-Tether
Les systèmes de sécurité pour enfant
Top-Tether se trouvent sur le dossier
du siège.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐ ther. La sangle doit alors passer entre les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

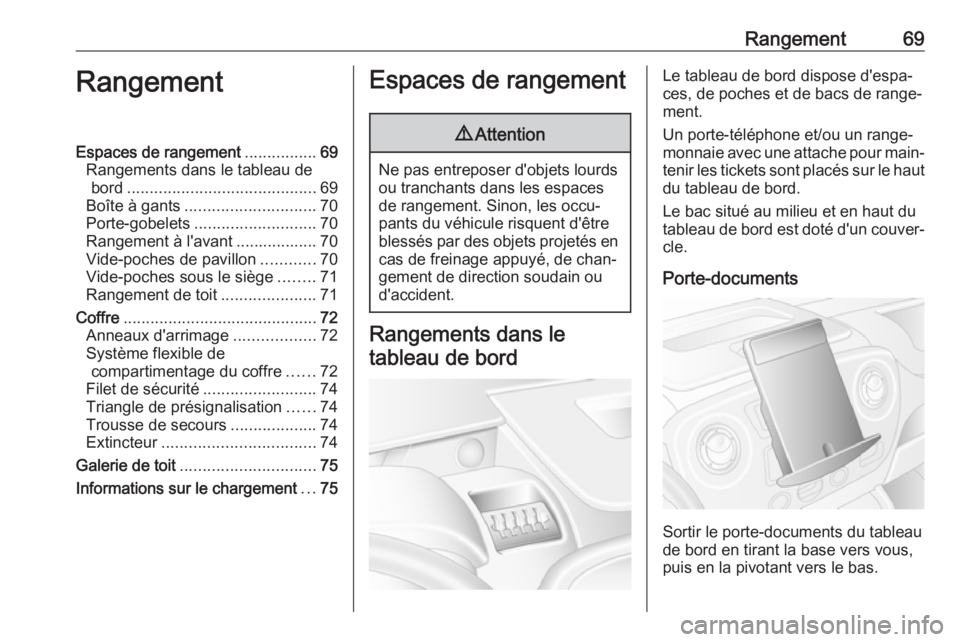

Rangement69RangementEspaces de rangement................69
Rangements dans le tableau de bord .......................................... 69
Boîte à gants ............................. 70
Porte-gobelets ........................... 70
Rangement à l'avant .................. 70
Vide-poches de pavillon ............70
Vide-poches sous le siège ........71
Rangement de toit .....................71
Coffre ........................................... 72
Anneaux d'arrimage ..................72
Système flexible de compartimentage du coffre ......72
Filet de sécurité ......................... 74
Triangle de présignalisation ......74
Trousse de secours ...................74
Extincteur .................................. 74
Galerie de toit .............................. 75
Informations sur le chargement ...75Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, les occu‐
pants du véhicule risquent d'être
blessés par des objets projetés en cas de freinage appuyé, de chan‐
gement de direction soudain ou
d'accident.
Rangements dans le
tableau de bord
Le tableau de bord dispose d'espa‐
ces, de poches et de bacs de range‐
ment.
Un porte-téléphone et/ou un range-
monnaie avec une attache pour main‐
tenir les tickets sont placés sur le haut
du tableau de bord.
Le bac situé au milieu et en haut du
tableau de bord est doté d'un couver‐ cle.
Porte-documents
Sortir le porte-documents du tableau
de bord en tirant la base vers vous,
puis en la pivotant vers le bas.

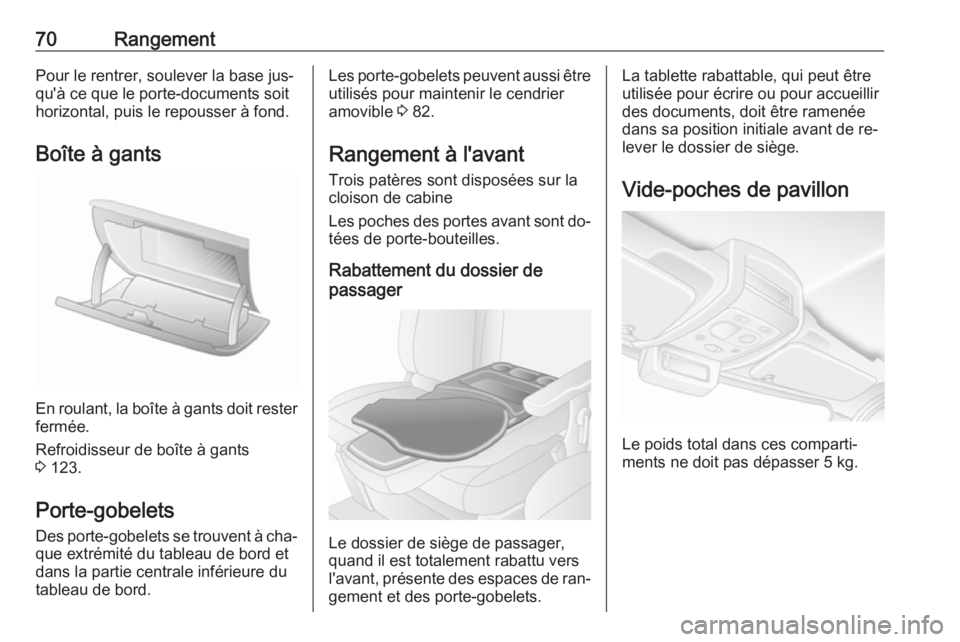

70RangementPour le rentrer, soulever la base jus‐
qu'à ce que le porte-documents soit
horizontal, puis le repousser à fond.
Boîte à gants
En roulant, la boîte à gants doit rester fermée.
Refroidisseur de boîte à gants
3 123.
Porte-gobelets Des porte-gobelets se trouvent à cha‐
que extrémité du tableau de bord et
dans la partie centrale inférieure du
tableau de bord.
Les porte-gobelets peuvent aussi être utilisés pour maintenir le cendrier
amovible 3 82.
Rangement à l'avant Trois patères sont disposées sur la
cloison de cabine
Les poches des portes avant sont do‐
tées de porte-bouteilles.
Rabattement du dossier de
passager
Le dossier de siège de passager,
quand il est totalement rabattu vers
l'avant, présente des espaces de ran‐ gement et des porte-gobelets.
La tablette rabattable, qui peut être
utilisée pour écrire ou pour accueillir
des documents, doit être ramenée
dans sa position initiale avant de re‐
lever le dossier de siège.
Vide-poches de pavillon
Le poids total dans ces comparti‐
ments ne doit pas dépasser 5 kg.
