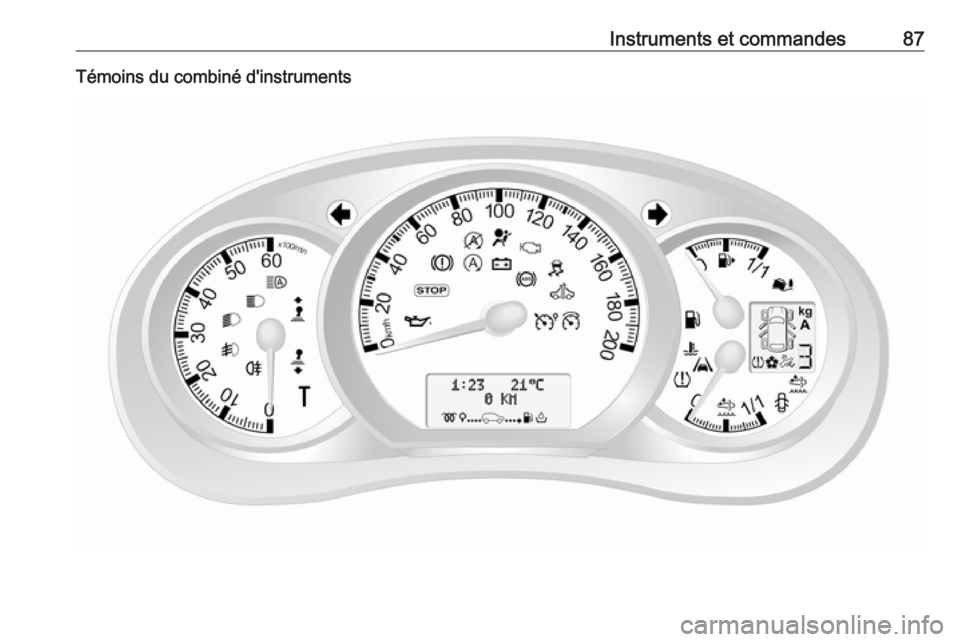

Instruments et commandes87Témoins du combiné d'instruments

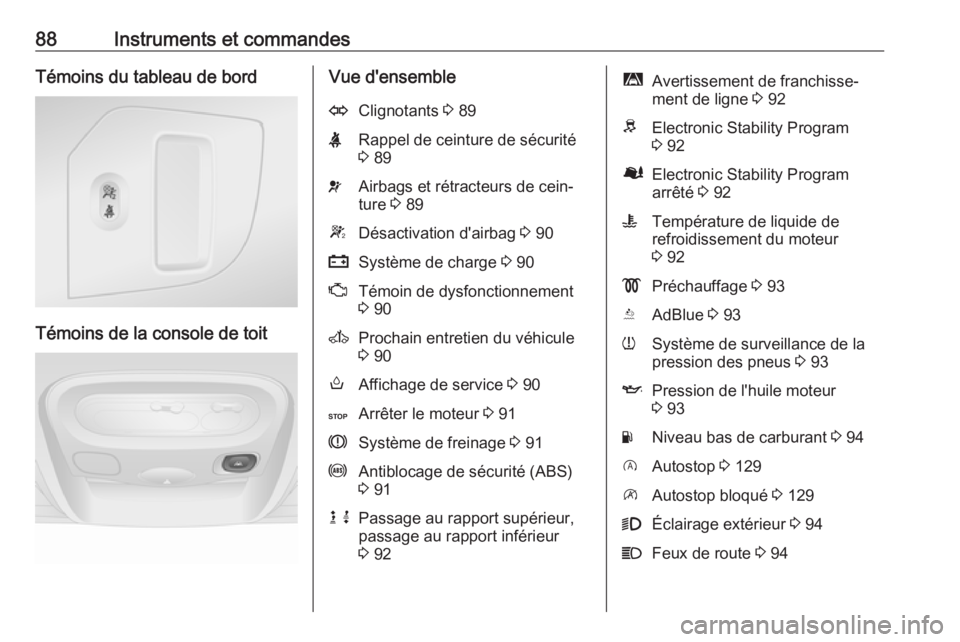

88Instruments et commandesTémoins du tableau de bord
Témoins de la console de toit
Vue d'ensembleOClignotants 3 89XRappel de ceinture de sécurité
3 89vAirbags et rétracteurs de cein‐
ture 3 89WDésactivation d'airbag 3 90pSystème de charge 3 90ZTémoin de dysfonctionnement
3 90AProchain entretien du véhicule
3 90oAffichage de service 3 90CArrêter le moteur 3 91RSystème de freinage 3 91uAntiblocage de sécurité (ABS)
3 91k jPassage au rapport supérieur,
passage au rapport inférieur
3 92ìAvertissement de franchisse‐
ment de ligne 3 92RElectronic Stability Program
3 92ØElectronic Stability Program
arrêté 3 92WTempérature de liquide de
refroidissement du moteur
3 92!Préchauffage 3 93YAdBlue 3 93wSystème de surveillance de la
pression des pneus 3 93IPression de l'huile moteur
3 93YNiveau bas de carburant 3 94DAutostop 3 129\Autostop bloqué 3 1299Éclairage extérieur 3 94CFeux de route 3 94

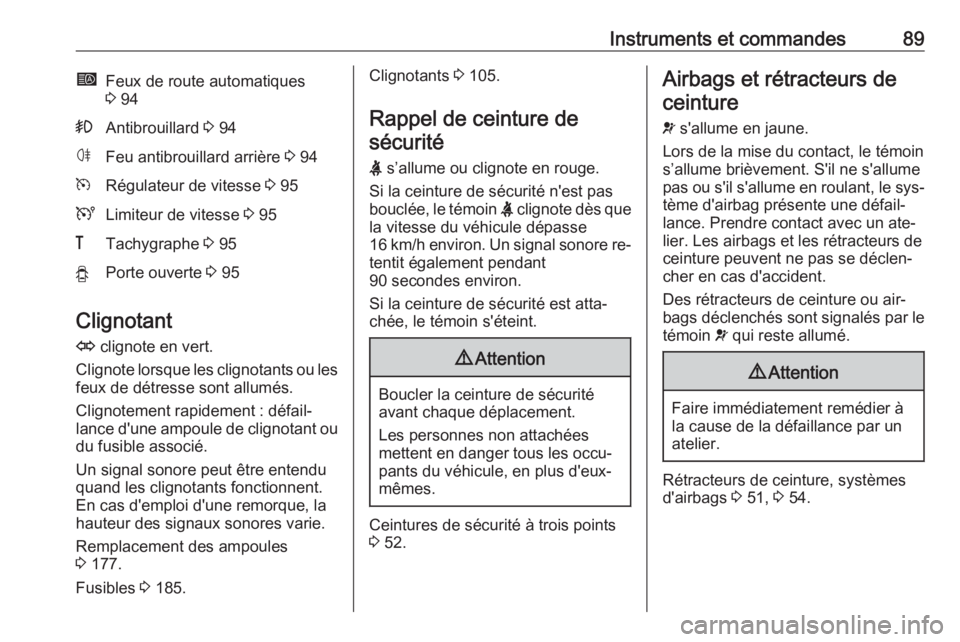

Instruments et commandes89íFeux de route automatiques
3 94>Antibrouillard 3 94øFeu antibrouillard arrière 3 94mRégulateur de vitesse 3 95ULimiteur de vitesse 3 95&Tachygraphe 3 95yPorte ouverte 3 95
Clignotant
O clignote en vert.
Clignote lorsque les clignotants ou les feux de détresse sont allumés.
Clignotement rapidement : défail‐
lance d'une ampoule de clignotant ou
du fusible associé.
Un signal sonore peut être entendu
quand les clignotants fonctionnent.
En cas d'emploi d'une remorque, la
hauteur des signaux sonores varie.
Remplacement des ampoules
3 177.
Fusibles 3 185.
Clignotants 3 105.
Rappel de ceinture de sécurité
X s’allume ou clignote en rouge.
Si la ceinture de sécurité n'est pas
bouclée, le témoin X clignote dès que
la vitesse du véhicule dépasse
16 km/h environ. Un signal sonore re‐ tentit également pendant
90 secondes environ.
Si la ceinture de sécurité est atta‐
chée, le témoin s'éteint.9 Attention
Boucler la ceinture de sécurité
avant chaque déplacement.
Les personnes non attachées
mettent en danger tous les occu‐
pants du véhicule, en plus d'eux-
mêmes.
Ceintures de sécurité à trois points
3 52.
Airbags et rétracteurs de
ceinture
v s'allume en jaune.
Lors de la mise du contact, le témoin
s’allume brièvement. S'il ne s'allume pas ou s'il s'allume en roulant, le sys‐
tème d'airbag présente une défail‐
lance. Prendre contact avec un ate‐
lier. Les airbags et les rétracteurs de
ceinture peuvent ne pas se déclen‐
cher en cas d'accident.
Des rétracteurs de ceinture ou air‐
bags déclenchés sont signalés par le
témoin v qui reste allumé.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Rétracteurs de ceinture, systèmes d'airbags 3 51, 3 54.

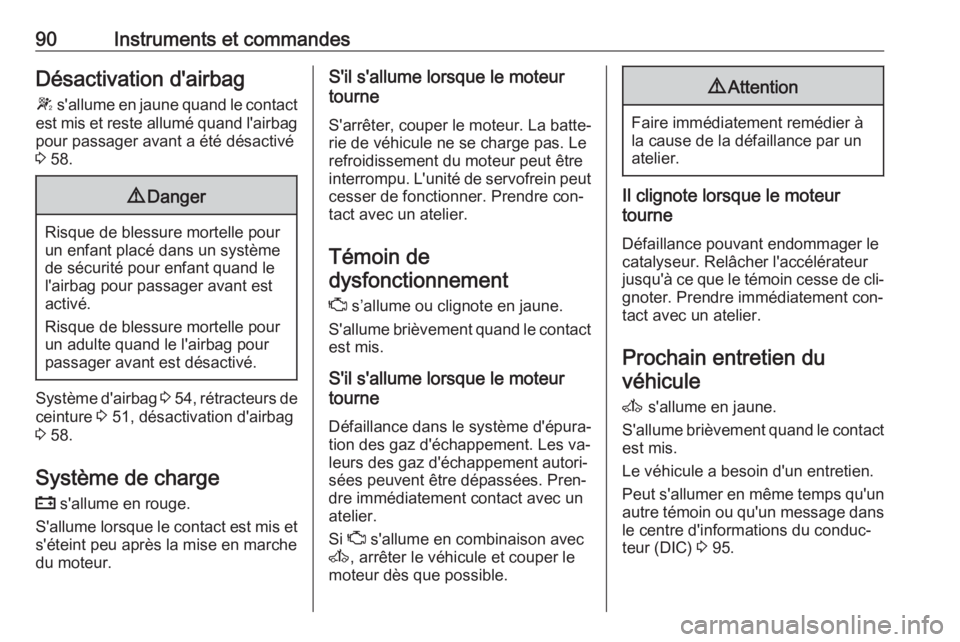

90Instruments et commandesDésactivation d'airbag
W s'allume en jaune quand le contact
est mis et reste allumé quand l'airbag pour passager avant a été désactivé
3 58.9 Danger
Risque de blessure mortelle pour
un enfant placé dans un système
de sécurité pour enfant quand le
l'airbag pour passager avant est
activé.
Risque de blessure mortelle pour
un adulte quand le l'airbag pour
passager avant est désactivé.
Système d'airbag 3 54 , rétracteurs de
ceinture 3 51, désactivation d'airbag
3 58.
Système de charge p s'allume en rouge.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
S'arrêter, couper le moteur. La batte‐
rie de véhicule ne se charge pas. Le
refroidissement du moteur peut être
interrompu. L'unité de servofrein peut cesser de fonctionner. Prendre con‐
tact avec un atelier.
Témoin de
dysfonctionnement
Z s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Défaillance dans le système d'épura‐
tion des gaz d'échappement. Les va‐
leurs des gaz d'échappement autori‐
sées peuvent être dépassées. Pren‐
dre immédiatement contact avec un
atelier.
Si Z s'allume en combinaison avec
A , arrêter le véhicule et couper le
moteur dès que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Il clignote lorsque le moteur
tourne
Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur
jusqu'à ce que le témoin cesse de cli‐ gnoter. Prendre immédiatement con‐
tact avec un atelier.
Prochain entretien duvéhicule
A s'allume en jaune.
S'allume brièvement quand le contact
est mis.
Le véhicule a besoin d'un entretien.
Peut s'allumer en même temps qu'un autre témoin ou qu'un message dansle centre d'informations du conduc‐
teur (DIC) 3 95.

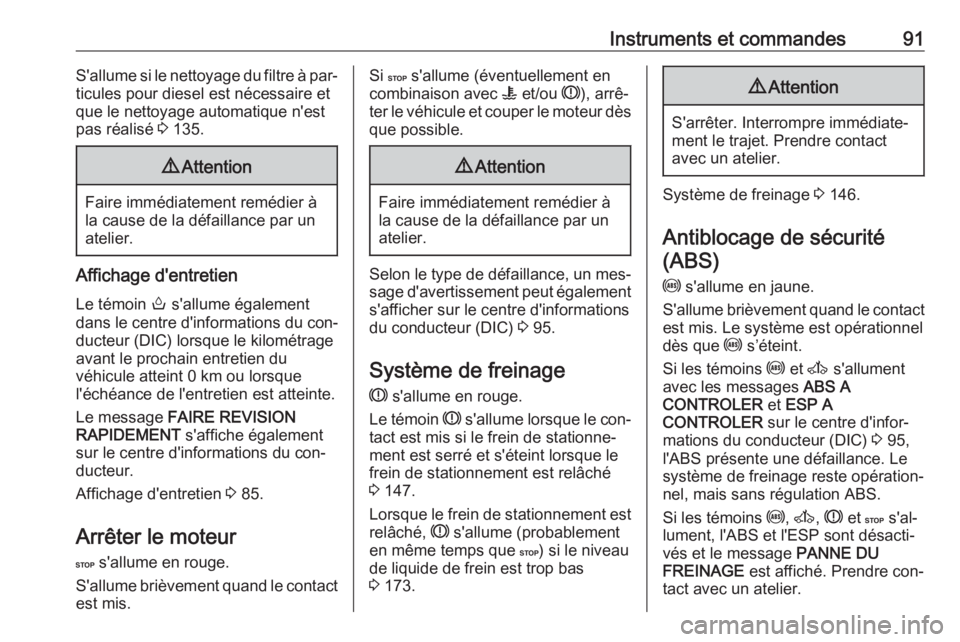

Instruments et commandes91S'allume si le nettoyage du filtre à par‐
ticules pour diesel est nécessaire et
que le nettoyage automatique n'est
pas réalisé 3 135.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Affichage d'entretien
Le témoin o s'allume également
dans le centre d'informations du con‐
ducteur (DIC) lorsque le kilométrage
avant le prochain entretien du
véhicule atteint 0 km ou lorsque
l'échéance de l'entretien est atteinte.
Le message FAIRE REVISION
RAPIDEMENT s'affiche également
sur le centre d'informations du con‐ ducteur.
Affichage d'entretien 3 85.
Arrêter le moteur C s'allume en rouge.
S'allume brièvement quand le contact
est mis.
Si C s'allume (éventuellement en
combinaison avec W et/ou R), arrê‐
ter le véhicule et couper le moteur dès
que possible.9 Attention
Faire immédiatement remédier à
la cause de la défaillance par un
atelier.
Selon le type de défaillance, un mes‐
sage d'avertissement peut également s'afficher sur le centre d'informations
du conducteur (DIC) 3 95.
Système de freinage
R s'allume en rouge.
Le témoin R s'allume lorsque le con‐
tact est mis si le frein de stationne‐
ment est serré et s'éteint lorsque le frein de stationnement est relâché
3 147.
Lorsque le frein de stationnement est
relâché, R s'allume (probablement
en même temps que C) si le niveau
de liquide de frein est trop bas
3 173.
9
Attention
S'arrêter. Interrompre immédiate‐
ment le trajet. Prendre contact
avec un atelier.
Système de freinage 3 146.
Antiblocage de sécurité (ABS)
u s'allume en jaune.
S'allume brièvement quand le contact
est mis. Le système est opérationnel
dès que u s’éteint.
Si les témoins u et A s'allument
avec les messages ABS A
CONTROLER et ESP A
CONTROLER sur le centre d'infor‐
mations du conducteur (DIC) 3 95,
l'ABS présente une défaillance. Le
système de freinage reste opération‐
nel, mais sans régulation ABS.
Si les témoins u, A , R et C s'al‐
lument, l'ABS et l'ESP sont désacti‐
vés et le message PANNE DU
FREINAGE est affiché. Prendre con‐
tact avec un atelier.

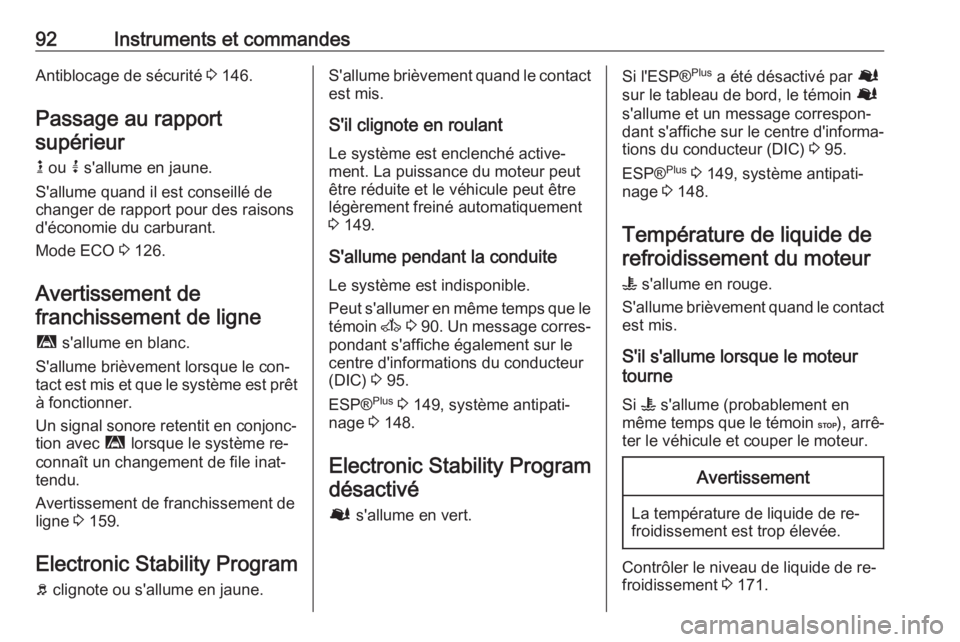

92Instruments et commandesAntiblocage de sécurité 3 146.
Passage au rapport supérieur
k ou j s'allume en jaune.
S'allume quand il est conseillé de
changer de rapport pour des raisons
d'économie du carburant.
Mode ECO 3 126.
Avertissement de
franchissement de ligne
ì s'allume en blanc.
S'allume brièvement lorsque le con‐
tact est mis et que le système est prêt
à fonctionner.
Un signal sonore retentit en conjonc‐
tion avec ì lorsque le système re‐
connaît un changement de file inat‐
tendu.
Avertissement de franchissement de
ligne 3 159.
Electronic Stability Program b clignote ou s'allume en jaune.S'allume brièvement quand le contact
est mis.
S'il clignote en roulant Le système est enclenché active‐
ment. La puissance du moteur peut
être réduite et le véhicule peut être
légèrement freiné automatiquement
3 149.
S'allume pendant la conduite Le système est indisponible.
Peut s'allumer en même temps que le témoin A 3 90 . Un message corres‐
pondant s'affiche également sur le
centre d'informations du conducteur
(DIC) 3 95.
ESP® Plus
3 149, système antipati‐
nage 3 148.
Electronic Stability Program
désactivé
Ø s'allume en vert.Si l'ESP® Plus
a été désactivé par Ø
sur le tableau de bord, le témoin Ø
s'allume et un message correspon‐
dant s'affiche sur le centre d'informa‐
tions du conducteur (DIC) 3 95.
ESP® Plus
3 149, système antipati‐
nage 3 148.
Température de liquide de
refroidissement du moteur
W s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourne
Si W s'allume (probablement en
même temps que le témoin C), arrê‐
ter le véhicule et couper le moteur.Avertissement
La température de liquide de re‐
froidissement est trop élevée.
Contrôler le niveau de liquide de re‐
froidissement 3 171.

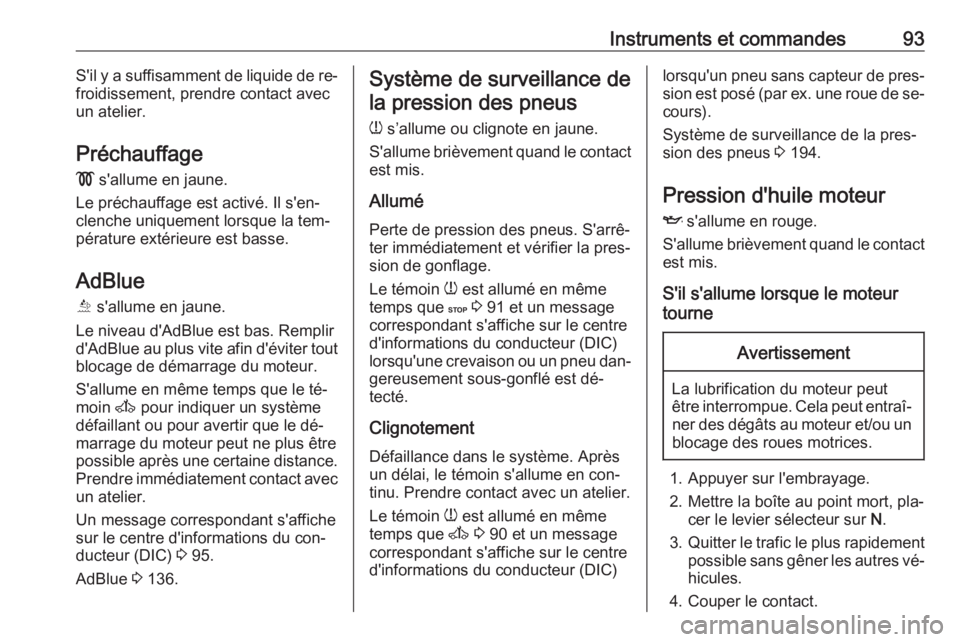

Instruments et commandes93S'il y a suffisamment de liquide de re‐
froidissement, prendre contact avec
un atelier.
Préchauffage
! s'allume en jaune.
Le préchauffage est activé. Il s'en‐
clenche uniquement lorsque la tem‐
pérature extérieure est basse.
AdBlue
Õ s'allume en jaune.
Le niveau d'AdBlue est bas. Remplir
d'AdBlue au plus vite afin d'éviter tout blocage de démarrage du moteur.
S'allume en même temps que le té‐
moin A pour indiquer un système
défaillant ou pour avertir que le dé‐
marrage du moteur peut ne plus être possible après une certaine distance.
Prendre immédiatement contact avec un atelier.
Un message correspondant s'affiche
sur le centre d'informations du con‐
ducteur (DIC) 3 95.
AdBlue 3 136.Système de surveillance de
la pression des pneus
w s’allume ou clignote en jaune.
S'allume brièvement quand le contact
est mis.
Allumé
Perte de pression des pneus. S'arrê‐
ter immédiatement et vérifier la pres‐
sion de gonflage.
Le témoin w est allumé en même
temps que C 3 91 et un message
correspondant s'affiche sur le centre
d'informations du conducteur (DIC)
lorsqu'une crevaison ou un pneu dan‐ gereusement sous-gonflé est dé‐
tecté.
Clignotement
Défaillance dans le système. Après
un délai, le témoin s'allume en con‐
tinu. Prendre contact avec un atelier.
Le témoin w est allumé en même
temps que A 3 90 et un message
correspondant s'affiche sur le centre d'informations du conducteur (DIC)lorsqu'un pneu sans capteur de pres‐
sion est posé (par ex. une roue de se‐
cours).
Système de surveillance de la pres‐
sion des pneus 3 194.
Pression d'huile moteur I s'allume en rouge.
S'allume brièvement quand le contact
est mis.
S'il s'allume lorsque le moteur
tourneAvertissement
La lubrification du moteur peut
être interrompue. Cela peut entraî‐ ner des dégâts au moteur et/ou un
blocage des roues motrices.
1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, pla‐ cer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement
possible sans gêner les autres vé‐ hicules.
4. Couper le contact.

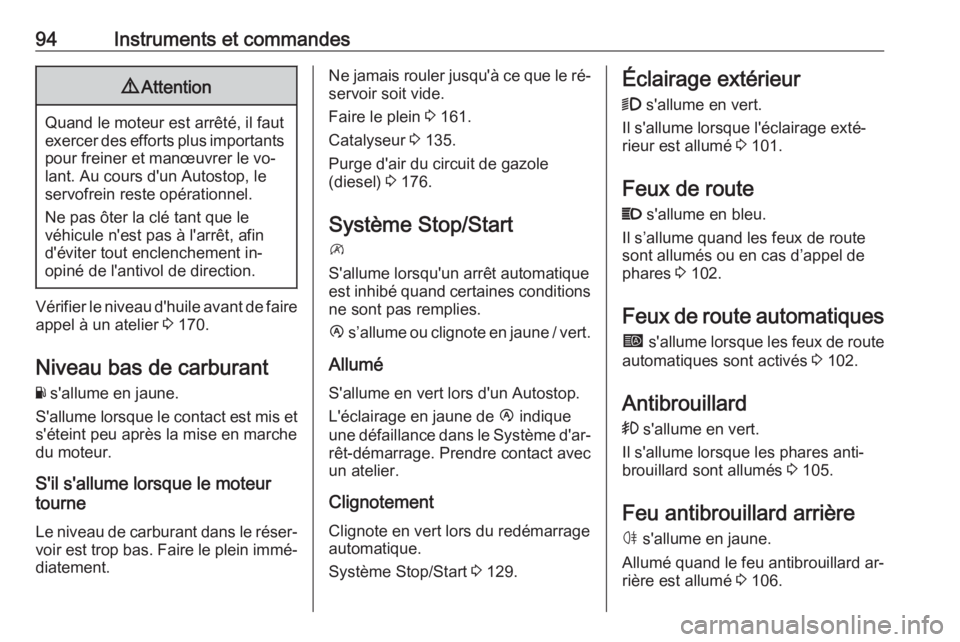

94Instruments et commandes9Attention
Quand le moteur est arrêté, il faut
exercer des efforts plus importants pour freiner et manœuvrer le vo‐
lant. Au cours d'un Autostop, le
servofrein reste opérationnel.
Ne pas ôter la clé tant que le
véhicule n'est pas à l'arrêt, afin
d'éviter tout enclenchement in‐
opiné de l'antivol de direction.
Vérifier le niveau d'huile avant de faire
appel à un atelier 3 170.
Niveau bas de carburant Y s'allume en jaune.
S'allume lorsque le contact est mis et
s'éteint peu après la mise en marche
du moteur.
S'il s'allume lorsque le moteur
tourne
Le niveau de carburant dans le réser‐
voir est trop bas. Faire le plein immé‐ diatement.
Ne jamais rouler jusqu'à ce que le ré‐
servoir soit vide.
Faire le plein 3 161.
Catalyseur 3 135.
Purge d'air du circuit de gazole
(diesel) 3 176.
Système Stop/Start \
S'allume lorsqu'un arrêt automatique
est inhibé quand certaines conditions
ne sont pas remplies.
Ï s’allume ou clignote en jaune / vert.
Allumé
S'allume en vert lors d'un Autostop. L'éclairage en jaune de Ï indique
une défaillance dans le Système d'ar‐
rêt-démarrage. Prendre contact avec
un atelier.
Clignotement Clignote en vert lors du redémarrage
automatique.
Système Stop/Start 3 129.Éclairage extérieur
9 s'allume en vert.
Il s'allume lorsque l'éclairage exté‐
rieur est allumé 3 101.
Feux de route
P s'allume en bleu.
Il s’allume quand les feux de route
sont allumés ou en cas d’appel de
phares 3 102.
Feux de route automatiques
í s'allume lorsque les feux de route
automatiques sont activés 3 102.
Antibrouillard
> s'allume en vert.
Il s'allume lorsque les phares anti‐
brouillard sont allumés 3 105.
Feu antibrouillard arrière
ø s'allume en jaune.
Allumé quand le feu antibrouillard ar‐
rière est allumé 3 106.
