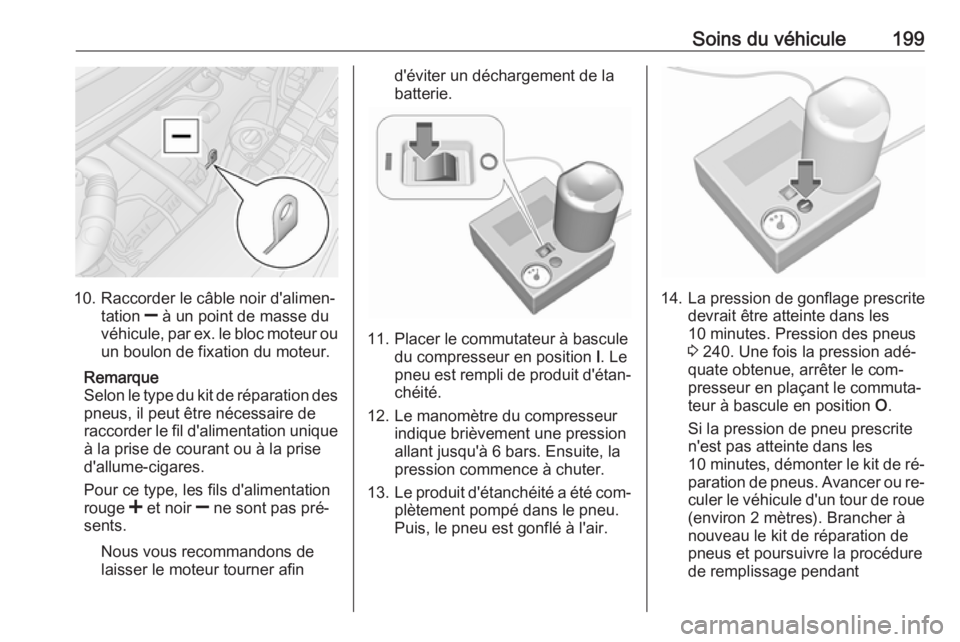

Soins du véhicule199
10. Raccorder le câble noir d'alimen‐tation ] à un point de masse du
véhicule, par ex. le bloc moteur ou
un boulon de fixation du moteur.
Remarque
Selon le type du kit de réparation des pneus, il peut être nécessaire de
raccorder le fil d'alimentation unique à la prise de courant ou à la prised'allume-cigares.
Pour ce type, les fils d'alimentation
rouge < et noir ] ne sont pas pré‐
sents.
Nous vous recommandons de
laisser le moteur tourner afin
d'éviter un déchargement de la
batterie.
11. Placer le commutateur à bascule du compresseur en position I. Le
pneu est rempli de produit d'étan‐
chéité.
12. Le manomètre du compresseur indique brièvement une pressionallant jusqu'à 6 bars. Ensuite, lapression commence à chuter.
13. Le produit d'étanchéité a été com‐
plètement pompé dans le pneu.
Puis, le pneu est gonflé à l'air.
14. La pression de gonflage prescrite devrait être atteinte dans les
10 minutes. Pression des pneus
3 240. Une fois la pression adé‐
quate obtenue, arrêter le com‐
presseur en plaçant le commuta‐
teur à bascule en position O.
Si la pression de pneu prescrite
n'est pas atteinte dans les
10 minutes , démonter le kit de ré‐
paration de pneus. Avancer ou re‐
culer le véhicule d'un tour de roue
(environ 2 mètres). Brancher à
nouveau le kit de réparation de
pneus et poursuivre la procédure
de remplissage pendant

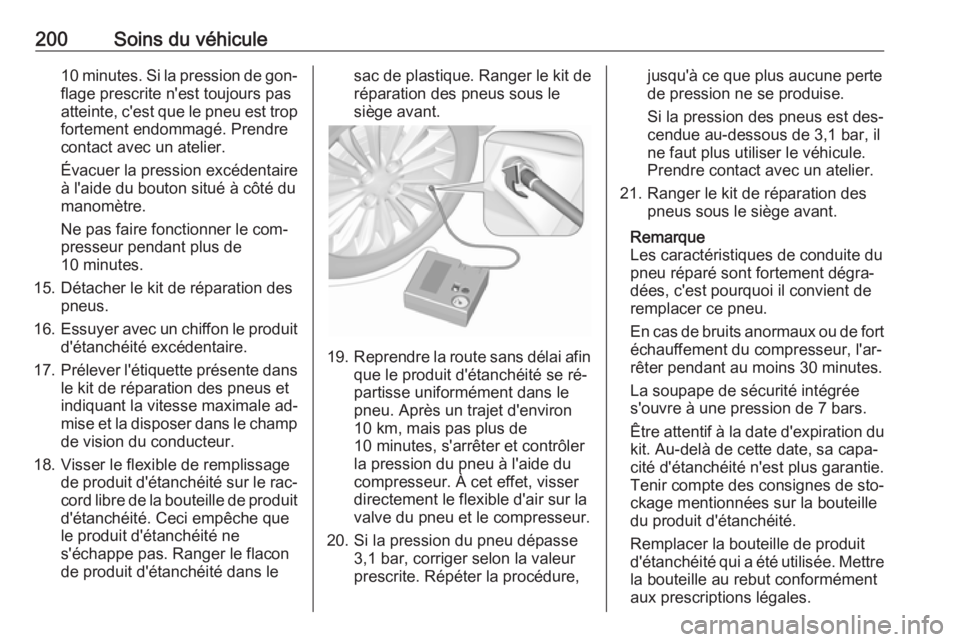

200Soins du véhicule10 minutes. Si la pression de gon‐flage prescrite n'est toujours pas
atteinte, c'est que le pneu est trop
fortement endommagé. Prendre
contact avec un atelier.
Évacuer la pression excédentaire
à l'aide du bouton situé à côté du
manomètre.
Ne pas faire fonctionner le com‐
presseur pendant plus de
10 minutes.
15. Détacher le kit de réparation des pneus.
16. Essuyer avec un chiffon le produit
d'étanchéité excédentaire.
17. Prélever l'étiquette présente dans
le kit de réparation des pneus etindiquant la vitesse maximale ad‐
mise et la disposer dans le champ
de vision du conducteur.
18. Visser le flexible de remplissage de produit d'étanchéité sur le rac‐cord libre de la bouteille de produit
d'étanchéité. Ceci empêche que
le produit d'étanchéité ne
s'échappe pas. Ranger le flacon
de produit d'étanchéité dans lesac de plastique. Ranger le kit de
réparation des pneus sous le
siège avant.
19. Reprendre la route sans délai afin
que le produit d'étanchéité se ré‐
partisse uniformément dans le
pneu. Après un trajet d'environ
10 km, mais pas plus de
10 minutes, s'arrêter et contrôler
la pression du pneu à l'aide du
compresseur. À cet effet, visser
directement le flexible d'air sur la
valve du pneu et le compresseur.
20. Si la pression du pneu dépasse 3,1 bar, corriger selon la valeur
prescrite. Répéter la procédure,
jusqu'à ce que plus aucune perte
de pression ne se produise.
Si la pression des pneus est des‐
cendue au-dessous de 3,1 bar, il
ne faut plus utiliser le véhicule.
Prendre contact avec un atelier.
21. Ranger le kit de réparation des pneus sous le siège avant.
Remarque
Les caractéristiques de conduite du pneu réparé sont fortement dégra‐
dées, c'est pourquoi il convient de
remplacer ce pneu.
En cas de bruits anormaux ou de fort
échauffement du compresseur, l'ar‐
rêter pendant au moins 30 minutes.
La soupape de sécurité intégrée
s'ouvre à une pression de 7 bars.
Être attentif à la date d'expiration du
kit. Au-delà de cette date, sa capa‐
cité d'étanchéité n'est plus garantie.
Tenir compte des consignes de sto‐
ckage mentionnées sur la bouteille
du produit d'étanchéité.
Remplacer la bouteille de produit
d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément
aux prescriptions légales.

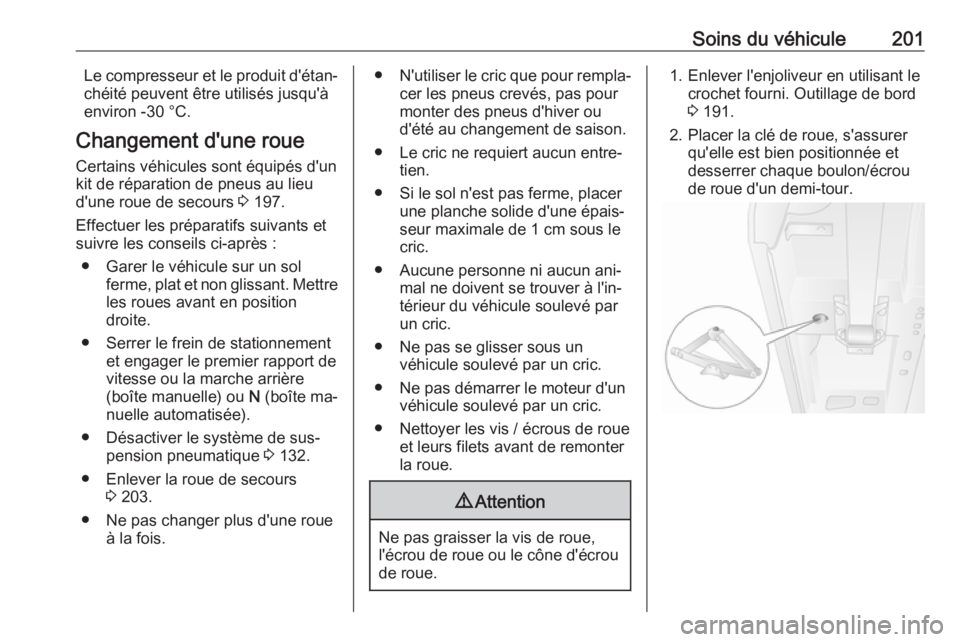

Soins du véhicule201Le compresseur et le produit d'étan‐
chéité peuvent être utilisés jusqu'à
environ -30 °C.
Changement d'une roue Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 197.
Effectuer les préparatifs suivants et
suivre les conseils ci-après :
● Garer le véhicule sur un sol ferme, plat et non glissant. Mettre
les roues avant en position
droite.
● Serrer le frein de stationnement et engager le premier rapport de
vitesse ou la marche arrière
(boîte manuelle) ou N (boîte ma‐
nuelle automatisée).
● Désactiver le système de sus‐ pension pneumatique 3 132.
● Enlever la roue de secours 3 203.
● Ne pas changer plus d'une roue à la fois.●N'utiliser le cric que pour rempla‐
cer les pneus crevés, pas pour
monter des pneus d'hiver ou
d'été au changement de saison.
● Le cric ne requiert aucun entre‐ tien.
● Si le sol n'est pas ferme, placer une planche solide d'une épais‐
seur maximale de 1 cm sous le cric.
● Aucune personne ni aucun ani‐ mal ne doivent se trouver à l'in‐
térieur du véhicule soulevé par
un cric.
● Ne pas se glisser sous un véhicule soulevé par un cric.
● Ne pas démarrer le moteur d'un véhicule soulevé par un cric.
● Nettoyer les vis / écrous de roue et leurs filets avant de remonter
la roue.9 Attention
Ne pas graisser la vis de roue,
l'écrou de roue ou le cône d'écrou de roue.
1. Enlever l'enjoliveur en utilisant le crochet fourni. Outillage de bord3 191.
2. Placer la clé de roue, s'assurer qu'elle est bien positionnée et
desserrer chaque boulon/écrou
de roue d'un demi-tour.

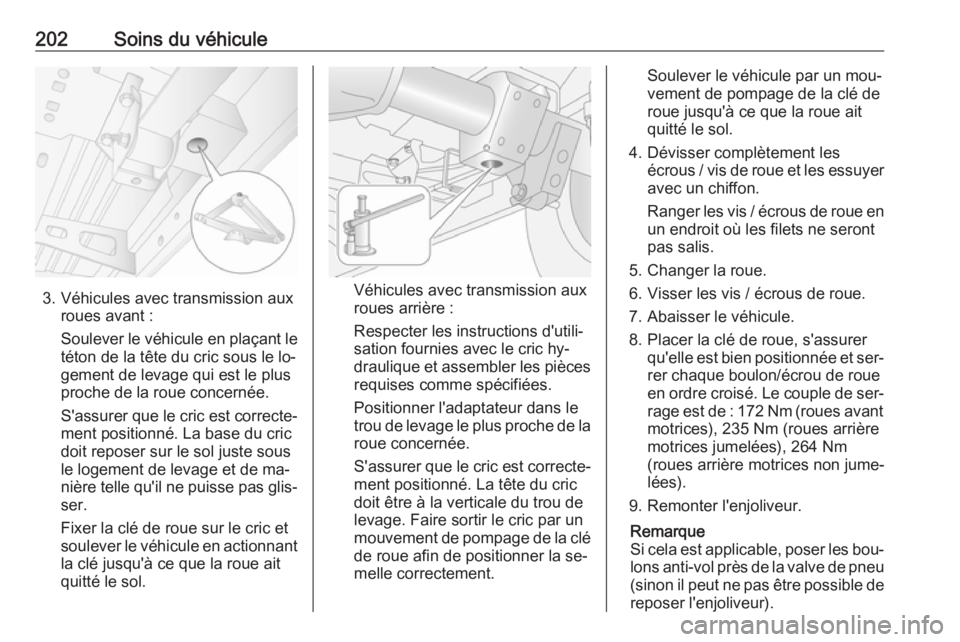

202Soins du véhicule
3. Véhicules avec transmission auxroues avant :
Soulever le véhicule en plaçant le
téton de la tête du cric sous le lo‐
gement de levage qui est le plus
proche de la roue concernée.
S'assurer que le cric est correcte‐ ment positionné. La base du cric
doit reposer sur le sol juste sous
le logement de levage et de ma‐
nière telle qu'il ne puisse pas glis‐
ser.
Fixer la clé de roue sur le cric et
soulever le véhicule en actionnant
la clé jusqu'à ce que la roue ait
quitté le sol.Véhicules avec transmission aux
roues arrière :
Respecter les instructions d'utili‐
sation fournies avec le cric hy‐
draulique et assembler les pièces requises comme spécifiées.
Positionner l'adaptateur dans le
trou de levage le plus proche de la roue concernée.
S'assurer que le cric est correcte‐
ment positionné. La tête du cric
doit être à la verticale du trou de
levage. Faire sortir le cric par un
mouvement de pompage de la clé de roue afin de positionner la se‐
melle correctement.
Soulever le véhicule par un mou‐
vement de pompage de la clé de roue jusqu'à ce que la roue ait
quitté le sol.
4. Dévisser complètement les écrous / vis de roue et les essuyeravec un chiffon.
Ranger les vis / écrous de roue en
un endroit où les filets ne seront
pas salis.
5. Changer la roue.
6. Visser les vis / écrous de roue.
7. Abaisser le véhicule.
8. Placer la clé de roue, s'assurer qu'elle est bien positionnée et ser‐rer chaque boulon/écrou de roueen ordre croisé. Le couple de ser‐ rage est de : 172 Nm (roues avant
motrices), 235 Nm (roues arrière
motrices jumelées), 264 Nm
(roues arrière motrices non jume‐
lées).
9. Remonter l'enjoliveur.
Remarque
Si cela est applicable, poser les bou‐ lons anti-vol près de la valve de pneu
(sinon il peut ne pas être possible de
reposer l'enjoliveur).

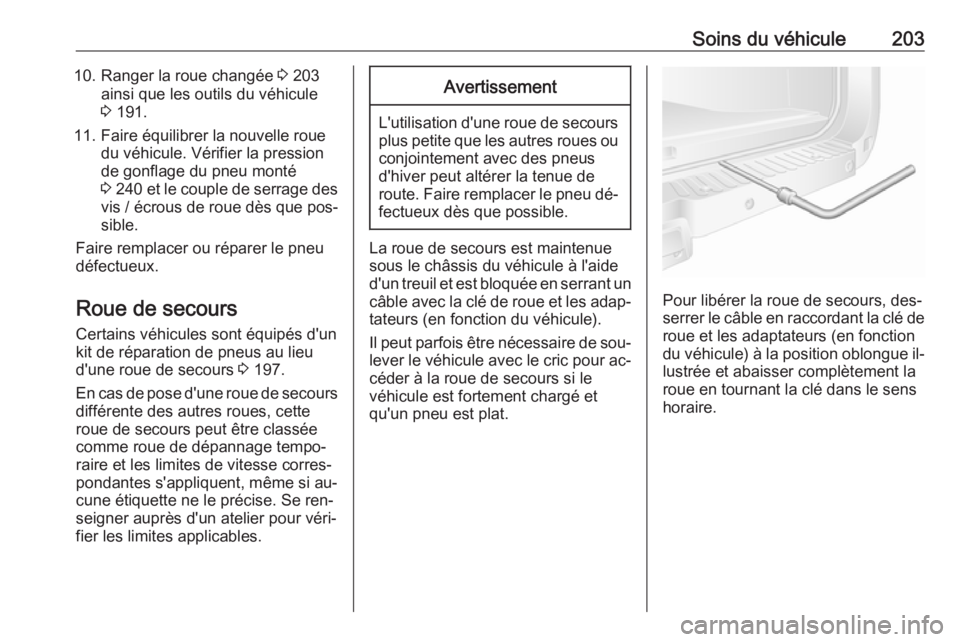

Soins du véhicule20310. Ranger la roue changée 3 203
ainsi que les outils du véhicule
3 191.
11. Faire équilibrer la nouvelle roue du véhicule. Vérifier la pression
de gonflage du pneu monté
3 240 et le couple de serrage des
vis / écrous de roue dès que pos‐
sible.
Faire remplacer ou réparer le pneu défectueux.
Roue de secours Certains véhicules sont équipés d'un
kit de réparation de pneus au lieu
d'une roue de secours 3 197.
En cas de pose d'une roue de secours différente des autres roues, cette
roue de secours peut être classée
comme roue de dépannage tempo‐
raire et les limites de vitesse corres‐
pondantes s'appliquent, même si au‐
cune étiquette ne le précise. Se ren‐
seigner auprès d'un atelier pour véri‐
fier les limites applicables.Avertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
La roue de secours est maintenue
sous le châssis du véhicule à l'aide
d'un treuil et est bloquée en serrant un
câble avec la clé de roue et les adap‐
tateurs (en fonction du véhicule).
Il peut parfois être nécessaire de sou‐ lever le véhicule avec le cric pour ac‐
céder à la roue de secours si le
véhicule est fortement chargé et
qu'un pneu est plat.
Pour libérer la roue de secours, des‐
serrer le câble en raccordant la clé de
roue et les adaptateurs (en fonction
du véhicule) à la position oblongue il‐
lustrée et abaisser complètement la
roue en tournant la clé dans le sens
horaire.

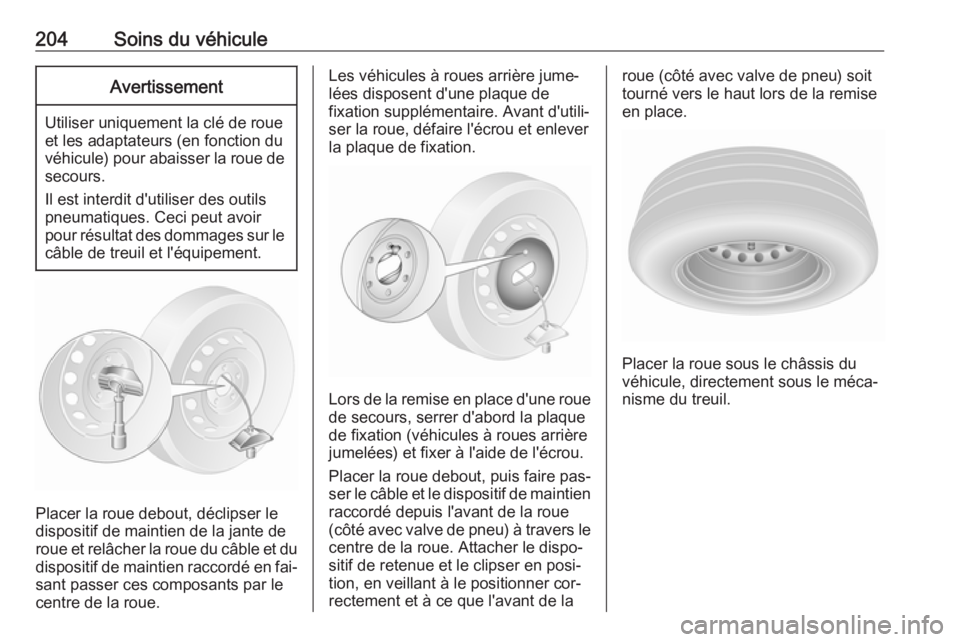

204Soins du véhiculeAvertissement
Utiliser uniquement la clé de roue
et les adaptateurs (en fonction du
véhicule) pour abaisser la roue de secours.
Il est interdit d'utiliser des outils
pneumatiques. Ceci peut avoir
pour résultat des dommages sur le
câble de treuil et l'équipement.
Placer la roue debout, déclipser le
dispositif de maintien de la jante de
roue et relâcher la roue du câble et du dispositif de maintien raccordé en fai‐
sant passer ces composants par le
centre de la roue.
Les véhicules à roues arrière jume‐ lées disposent d'une plaque de
fixation supplémentaire. Avant d'utili‐
ser la roue, défaire l'écrou et enlever
la plaque de fixation.
Lors de la remise en place d'une roue
de secours, serrer d'abord la plaque
de fixation (véhicules à roues arrière
jumelées) et fixer à l'aide de l'écrou.
Placer la roue debout, puis faire pas‐
ser le câble et le dispositif de maintien
raccordé depuis l'avant de la roue
(côté avec valve de pneu) à travers le centre de la roue. Attacher le dispo‐
sitif de retenue et le clipser en posi‐
tion, en veillant à le positionner cor‐
rectement et à ce que l'avant de la
roue (côté avec valve de pneu) soit
tourné vers le haut lors de la remise
en place.
Placer la roue sous le châssis du
véhicule, directement sous le méca‐
nisme du treuil.

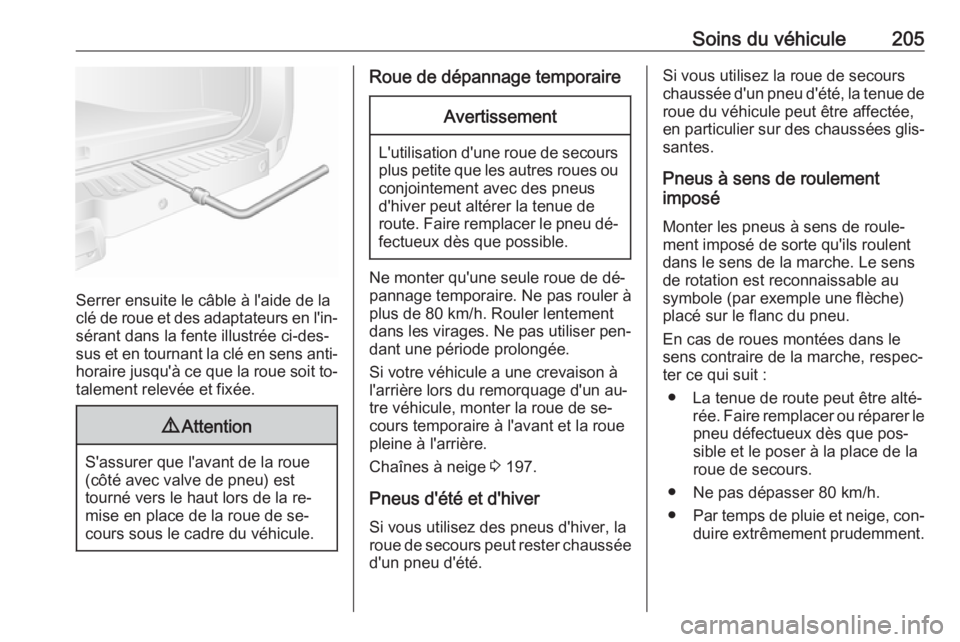

Soins du véhicule205
Serrer ensuite le câble à l'aide de la
clé de roue et des adaptateurs en l'in‐ sérant dans la fente illustrée ci-des‐
sus et en tournant la clé en sens anti‐
horaire jusqu'à ce que la roue soit to‐ talement relevée et fixée.
9 Attention
S'assurer que l'avant de la roue
(côté avec valve de pneu) est
tourné vers le haut lors de la re‐
mise en place de la roue de se‐
cours sous le cadre du véhicule.
Roue de dépannage temporaireAvertissement
L'utilisation d'une roue de secours
plus petite que les autres roues ou conjointement avec des pneus
d'hiver peut altérer la tenue de
route. Faire remplacer le pneu dé‐ fectueux dès que possible.
Ne monter qu'une seule roue de dé‐
pannage temporaire. Ne pas rouler à
plus de 80 km/h. Rouler lentement
dans les virages. Ne pas utiliser pen‐
dant une période prolongée.
Si votre véhicule a une crevaison à
l'arrière lors du remorquage d'un au‐
tre véhicule, monter la roue de se‐
cours temporaire à l'avant et la roue
pleine à l'arrière.
Chaînes à neige 3 197.
Pneus d'été et d'hiver
Si vous utilisez des pneus d'hiver, la roue de secours peut rester chaussée d'un pneu d'été.
Si vous utilisez la roue de secours
chaussée d'un pneu d'été, la tenue de roue du véhicule peut être affectée,
en particulier sur des chaussées glis‐
santes.
Pneus à sens de roulement
imposé
Monter les pneus à sens de roule‐ment imposé de sorte qu'ils roulent
dans le sens de la marche. Le sens de rotation est reconnaissable ausymbole (par exemple une flèche)
placé sur le flanc du pneu.
En cas de roues montées dans le
sens contraire de la marche, respec‐ ter ce qui suit :
● La tenue de route peut être alté‐ rée. Faire remplacer ou réparer lepneu défectueux dès que pos‐
sible et le poser à la place de la
roue de secours.
● Ne pas dépasser 80 km/h.
● Par temps de pluie et neige, con‐
duire extrêmement prudemment.

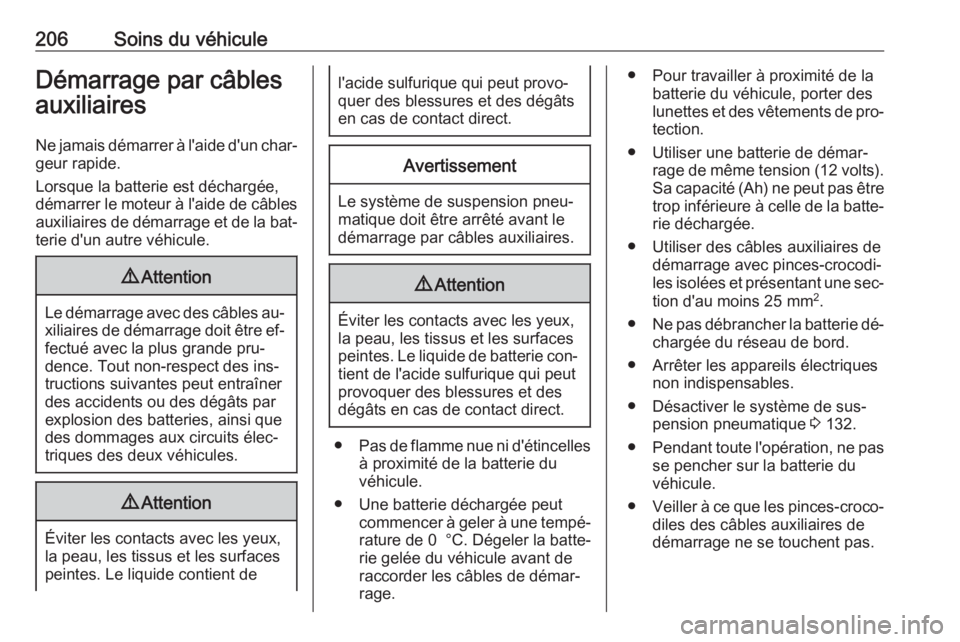

206Soins du véhiculeDémarrage par câblesauxiliaires
Ne jamais démarrer à l'aide d'un char‐
geur rapide.
Lorsque la batterie est déchargée,
démarrer le moteur à l'aide de câbles
auxiliaires de démarrage et de la bat‐ terie d'un autre véhicule.9 Attention
Le démarrage avec des câbles au‐
xiliaires de démarrage doit être ef‐ fectué avec la plus grande pru‐
dence. Tout non-respect des ins‐
tructions suivantes peut entraîner
des accidents ou des dégâts par
explosion des batteries, ainsi que
des dommages aux circuits élec‐
triques des deux véhicules.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide contient de
l'acide sulfurique qui peut provo‐
quer des blessures et des dégâts
en cas de contact direct.Avertissement
Le système de suspension pneu‐
matique doit être arrêté avant le
démarrage par câbles auxiliaires.
9 Attention
Éviter les contacts avec les yeux,
la peau, les tissus et les surfaces peintes. Le liquide de batterie con‐
tient de l'acide sulfurique qui peut
provoquer des blessures et des
dégâts en cas de contact direct.
● Pas de flamme nue ni d'étincelles
à proximité de la batterie du
véhicule.
● Une batterie déchargée peut commencer à geler à une tempé‐rature de 0 °C. Dégeler la batte‐rie gelée du véhicule avant de
raccorder les câbles de démar‐
rage.
● Pour travailler à proximité de la batterie du véhicule, porter des
lunettes et des vêtements de pro‐
tection.
● Utiliser une batterie de démar‐ rage de même tension (12 volts).
Sa capacité (Ah) ne peut pas être trop inférieure à celle de la batte‐ rie déchargée.
● Utiliser des câbles auxiliaires de démarrage avec pinces-crocodi‐
les isolées et présentant une sec‐
tion d'au moins 25 mm 2
.
● Ne pas débrancher la batterie dé‐
chargée du réseau de bord.
● Arrêter les appareils électriques non indispensables.
● Désactiver le système de sus‐ pension pneumatique 3 132.
● Pendant toute l'opération, ne pas
se pencher sur la batterie duvéhicule.
● Veiller à ce que les pinces-croco‐
diles des câbles auxiliaires de
démarrage ne se touchent pas.
