2016.5 OPEL MOVANO_B Manuel d'utilisation (in French)

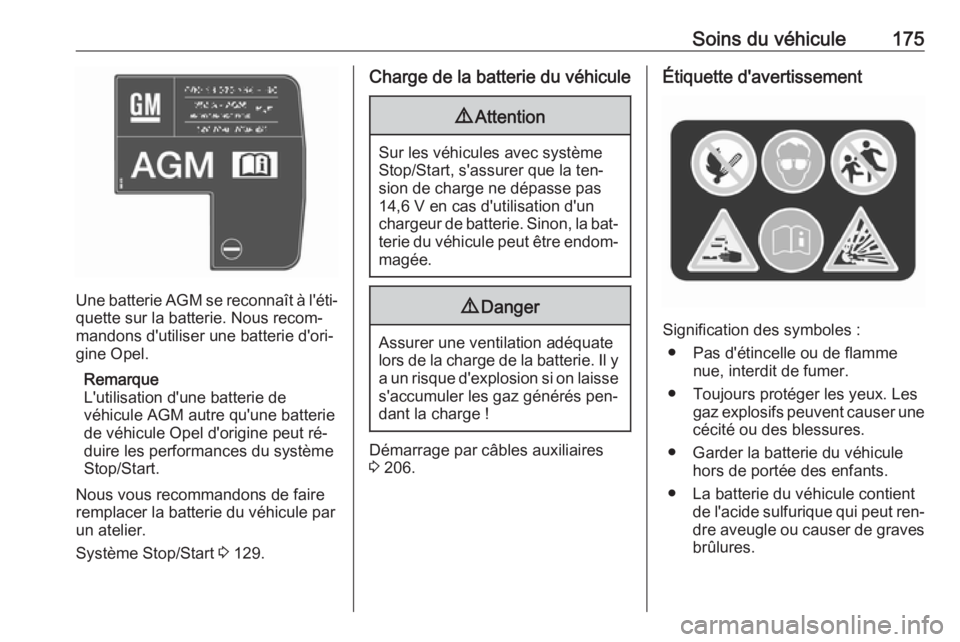

Soins du véhicule175
Une batterie AGM se reconnaît à l'éti‐quette sur la batterie. Nous recom‐
mandons d'utiliser une batterie d'ori‐
gine Opel.
Remarque
L'utilisation d'une batterie de
véhicule AGM autre qu'une batterie
de véhicule Opel d'origine peut ré‐
duire les performances du système
Stop/Start.
Nous vous recommandons de faire
remplacer la batterie du véhicule par
un atelier.
Système Stop/Start 3 129.
Charge de la batterie du véhicule9 Attention
Sur les véhicules avec système
Stop/Start, s'assurer que la ten‐
sion de charge ne dépasse pas
14,6 V en cas d'utilisation d'un
chargeur de batterie. Sinon, la bat‐ terie du véhicule peut être endom‐
magée.
9 Danger
Assurer une ventilation adéquate
lors de la charge de la batterie. Il y
a un risque d'explosion si on laisse s'accumuler les gaz générés pen‐
dant la charge !
Démarrage par câbles auxiliaires
3 206.
Étiquette d'avertissement
Signification des symboles :
● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Garder la batterie du véhicule hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut ren‐
dre aveugle ou causer de graves brûlures.

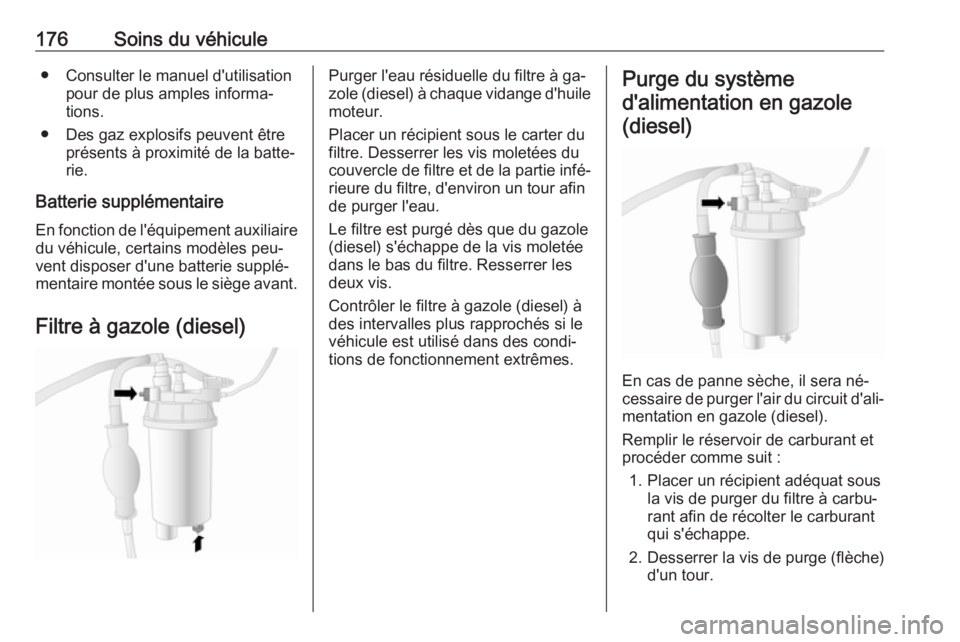

176Soins du véhicule● Consulter le manuel d'utilisationpour de plus amples informa‐
tions.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie.
Batterie supplémentaire En fonction de l'équipement auxiliairedu véhicule, certains modèles peu‐vent disposer d'une batterie supplé‐
mentaire montée sous le siège avant.
Filtre à gazole (diesel)Purger l'eau résiduelle du filtre à ga‐
zole (diesel) à chaque vidange d'huile
moteur.
Placer un récipient sous le carter du filtre. Desserrer les vis moletées du
couvercle de filtre et de la partie infé‐ rieure du filtre, d'environ un tour afin
de purger l'eau.
Le filtre est purgé dès que du gazole
(diesel) s'échappe de la vis moletée
dans le bas du filtre. Resserrer les
deux vis.
Contrôler le filtre à gazole (diesel) à
des intervalles plus rapprochés si le
véhicule est utilisé dans des condi‐ tions de fonctionnement extrêmes.Purge du système
d'alimentation en gazole (diesel)
En cas de panne sèche, il sera né‐
cessaire de purger l'air du circuit d'ali‐
mentation en gazole (diesel).
Remplir le réservoir de carburant et
procéder comme suit :
1. Placer un récipient adéquat sous la vis de purger du filtre à carbu‐
rant afin de récolter le carburant
qui s'échappe.
2. Desserrer la vis de purge (flèche) d'un tour.

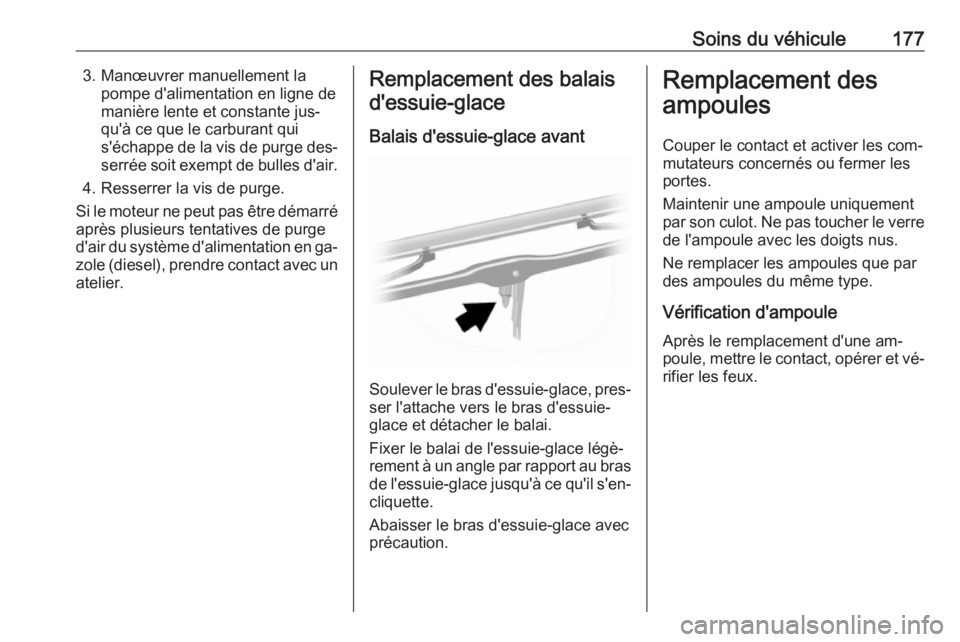

Soins du véhicule1773. Manœuvrer manuellement lapompe d'alimentation en ligne de
manière lente et constante jus‐
qu'à ce que le carburant qui
s'échappe de la vis de purge des‐ serrée soit exempt de bulles d'air.
4. Resserrer la vis de purge.
Si le moteur ne peut pas être démarré
après plusieurs tentatives de purge
d'air du système d'alimentation en ga‐ zole (diesel), prendre contact avec un atelier.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, pres‐
ser l'attache vers le bras d'essuie-
glace et détacher le balai.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.
Remplacement des
ampoules
Couper le contact et activer les com‐ mutateurs concernés ou fermer les portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Vérification d'ampoule
Après le remplacement d'une am‐
poule, mettre le contact, opérer et vé‐ rifier les feux.

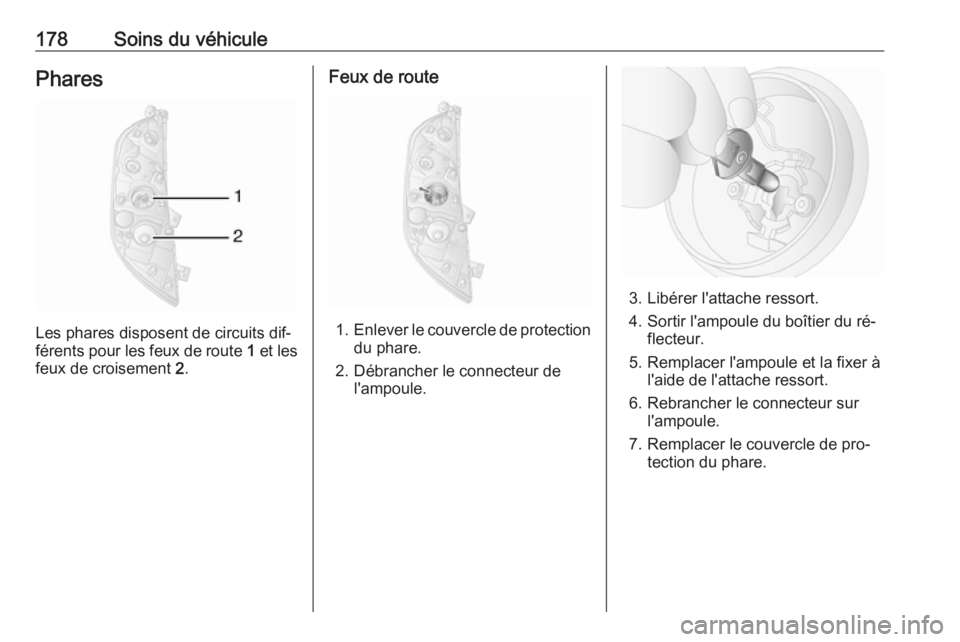

178Soins du véhiculePhares
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2.
Feux de route
1. Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.
3. Libérer l'attache ressort.
4. Sortir l'ampoule du boîtier du ré‐ flecteur.
5. Remplacer l'ampoule et la fixer à l'aide de l'attache ressort.
6. Rebrancher le connecteur sur l'ampoule.
7. Remplacer le couvercle de pro‐ tection du phare.

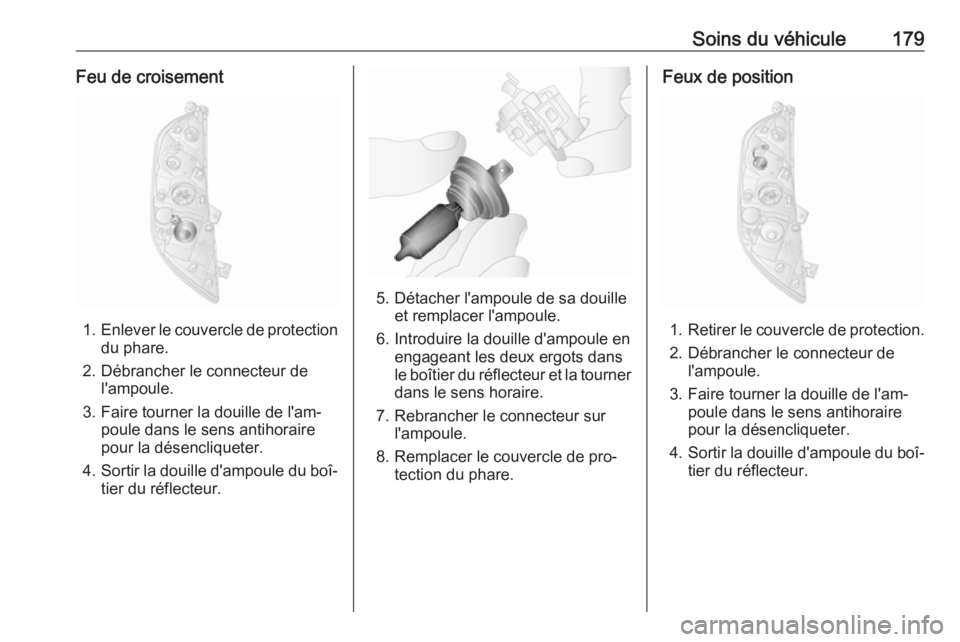

Soins du véhicule179Feu de croisement
1.Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection du phare.
Feux de position
1.Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.

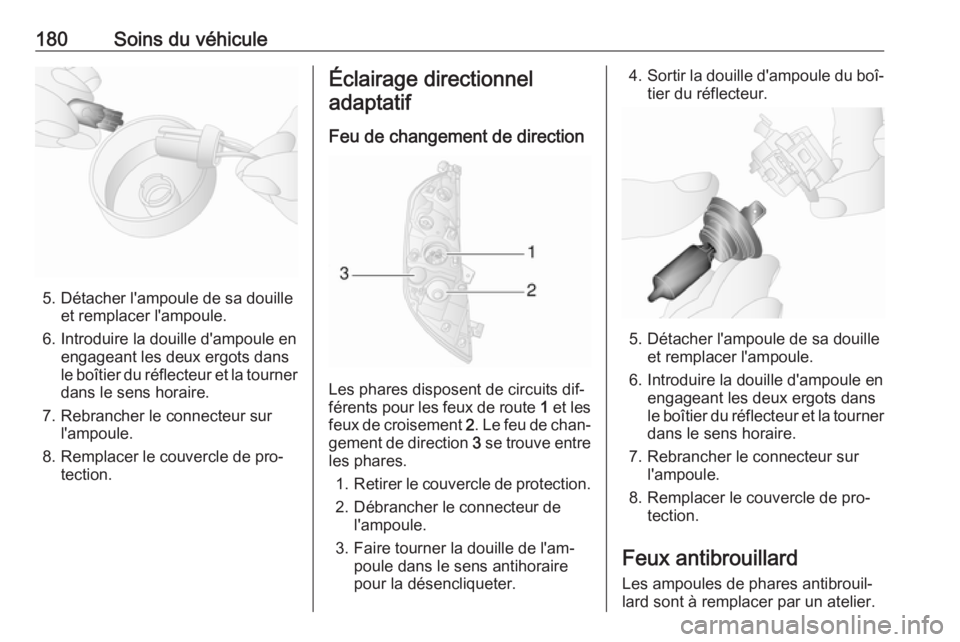

180Soins du véhicule
5. Détacher l'ampoule de sa douilleet remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Éclairage directionnel
adaptatif
Feu de changement de direction
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2. Le feu de chan‐
gement de direction 3 se trouve entre
les phares.
1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux antibrouillard
Les ampoules de phares antibrouil‐
lard sont à remplacer par un atelier.

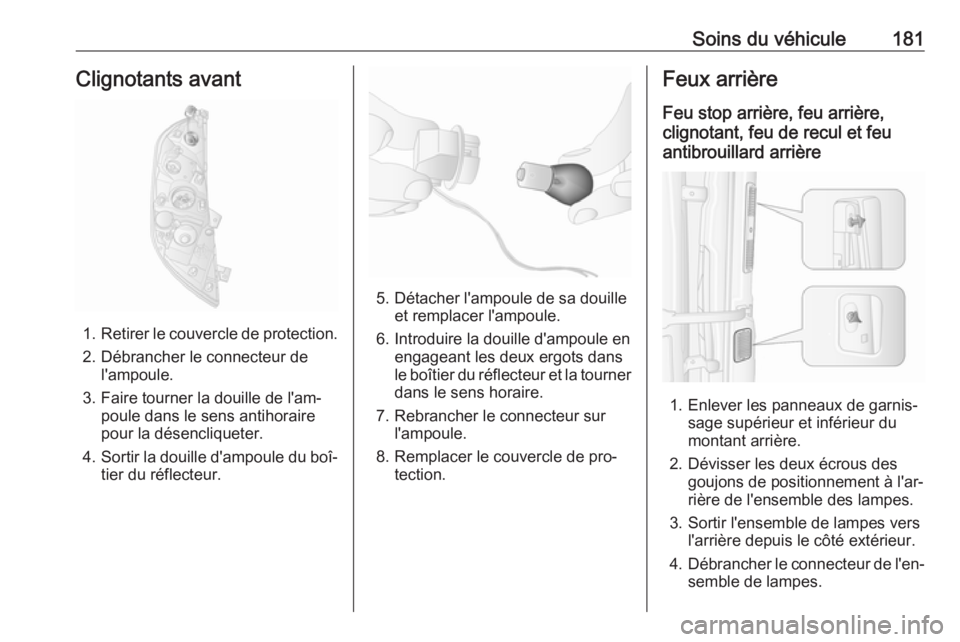

Soins du véhicule181Clignotants avant
1.Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux arrière
Feu stop arrière, feu arrière,
clignotant, feu de recul et feu
antibrouillard arrière
1. Enlever les panneaux de garnis‐ sage supérieur et inférieur du
montant arrière.
2. Dévisser les deux écrous des goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
3. Sortir l'ensemble de lampes vers l'arrière depuis le côté extérieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.

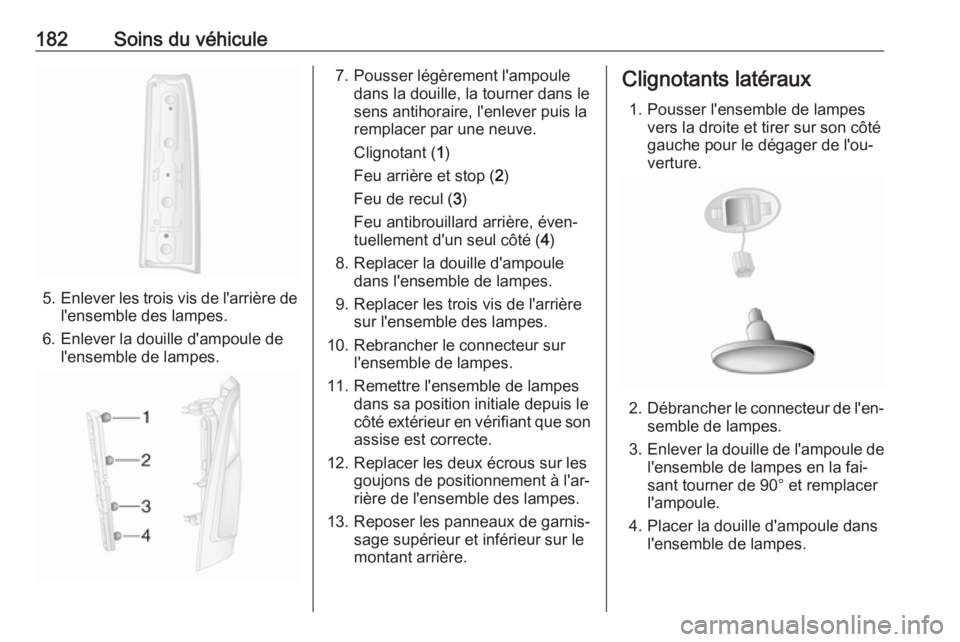

182Soins du véhicule
5.Enlever les trois vis de l'arrière de
l'ensemble des lampes.
6. Enlever la douille d'ampoule de l'ensemble de lampes.
7. Pousser légèrement l'ampouledans la douille, la tourner dans le
sens antihoraire, l'enlever puis la
remplacer par une neuve.
Clignotant ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
8. Replacer la douille d'ampoule dans l'ensemble de lampes.
9. Replacer les trois vis de l'arrière sur l'ensemble des lampes.
10. Rebrancher le connecteur sur l'ensemble de lampes.
11. Remettre l'ensemble de lampes dans sa position initiale depuis le
côté extérieur en vérifiant que son
assise est correcte.
12. Replacer les deux écrous sur les goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
13. Reposer les panneaux de garnis‐ sage supérieur et inférieur sur le
montant arrière.Clignotants latéraux
1. Pousser l'ensemble de lampes vers la droite et tirer sur son côté
gauche pour le dégager de l'ou‐
verture.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever la douille de l'ampoule de
l'ensemble de lampes en la fai‐
sant tourner de 90° et remplacer
l'ampoule.
4. Placer la douille d'ampoule dans l'ensemble de lampes.
