2016.5 OPEL MOVANO_B Manuel d'utilisation (in French)

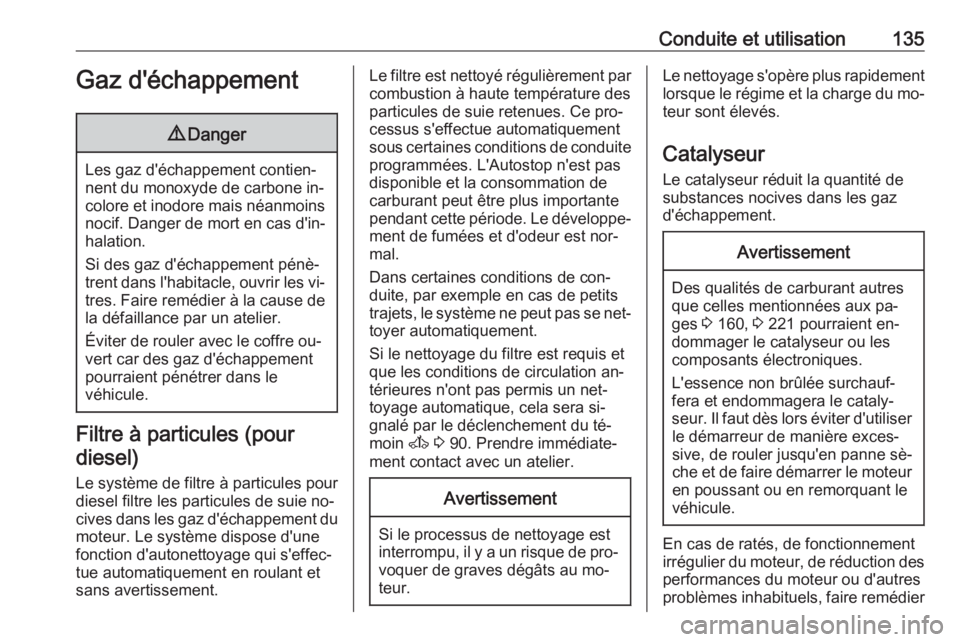

Conduite et utilisation135Gaz d'échappement9Danger
Les gaz d'échappement contien‐
nent du monoxyde de carbone in‐
colore et inodore mais néanmoins nocif. Danger de mort en cas d'in‐
halation.
Si des gaz d'échappement pénè‐ trent dans l'habitacle, ouvrir les vi‐
tres. Faire remédier à la cause de
la défaillance par un atelier.
Éviter de rouler avec le coffre ou‐
vert car des gaz d'échappement
pourraient pénétrer dans le
véhicule.
Filtre à particules (pour
diesel)
Le système de filtre à particules pour
diesel filtre les particules de suie no‐
cives dans les gaz d'échappement du
moteur. Le système dispose d'une
fonction d'autonettoyage qui s'effec‐
tue automatiquement en roulant et
sans avertissement.
Le filtre est nettoyé régulièrement par combustion à haute température des
particules de suie retenues. Ce pro‐
cessus s'effectue automatiquement
sous certaines conditions de conduite
programmées. L'Autostop n'est pas
disponible et la consommation de
carburant peut être plus importante
pendant cette période. Le développe‐ ment de fumées et d'odeur est nor‐
mal.
Dans certaines conditions de con‐
duite, par exemple en cas de petits
trajets, le système ne peut pas se net‐
toyer automatiquement.
Si le nettoyage du filtre est requis et
que les conditions de circulation an‐
térieures n'ont pas permis un net‐
toyage automatique, cela sera si‐
gnalé par le déclenchement du té‐
moin A 3 90. Prendre immédiate‐
ment contact avec un atelier.Avertissement
Si le processus de nettoyage est
interrompu, il y a un risque de pro‐ voquer de graves dégâts au mo‐
teur.
Le nettoyage s'opère plus rapidement lorsque le régime et la charge du mo‐
teur sont élevés.
Catalyseur
Le catalyseur réduit la quantité de substances nocives dans les gaz
d'échappement.Avertissement
Des qualités de carburant autres
que celles mentionnées aux pa‐
ges 3 160, 3 221 pourraient en‐
dommager le catalyseur ou les
composants électroniques.
L'essence non brûlée surchauf‐
fera et endommagera le cataly‐
seur. Il faut dès lors éviter d'utiliser le démarreur de manière exces‐
sive, de rouler jusqu'en panne sè‐
che et de faire démarrer le moteur
en poussant ou en remorquant le
véhicule.
En cas de ratés, de fonctionnement
irrégulier du moteur, de réduction des
performances du moteur ou d'autres
problèmes inhabituels, faire remédier

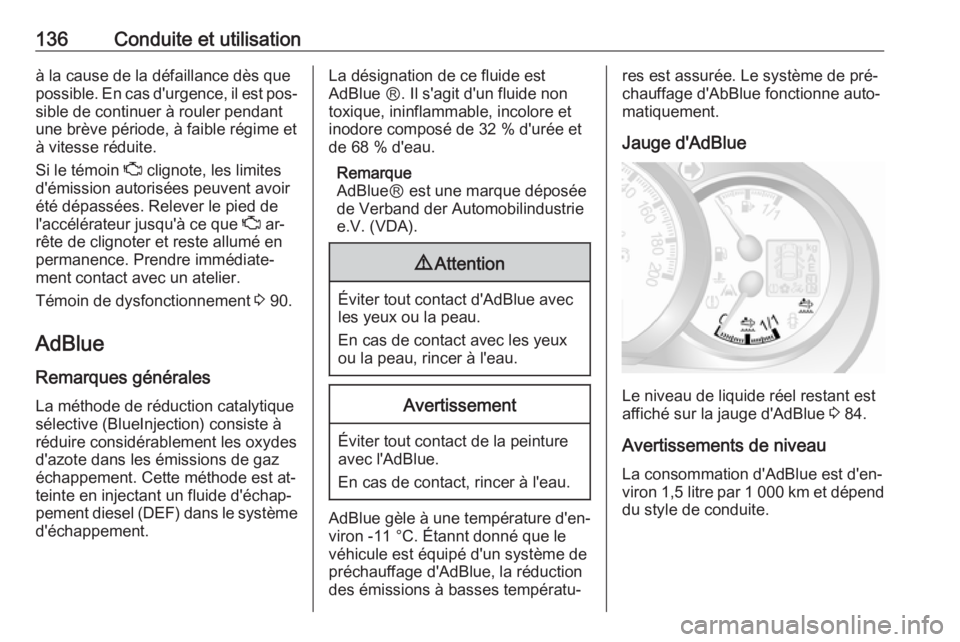

136Conduite et utilisationà la cause de la défaillance dès que
possible. En cas d'urgence, il est pos‐
sible de continuer à rouler pendant
une brève période, à faible régime et
à vitesse réduite.
Si le témoin Z clignote, les limites
d'émission autorisées peuvent avoir
été dépassées. Relever le pied de
l'accélérateur jusqu'à ce que Z ar‐
rête de clignoter et reste allumé en
permanence. Prendre immédiate‐
ment contact avec un atelier.
Témoin de dysfonctionnement 3 90.
AdBlue
Remarques générales La méthode de réduction catalytique sélective (BlueInjection) consiste à
réduire considérablement les oxydes
d'azote dans les émissions de gaz
échappement. Cette méthode est at‐
teinte en injectant un fluide d'échap‐
pement diesel ( DEF) dans le système
d'échappement.La désignation de ce fluide est
AdBlue Ⓡ. Il s'agit d'un fluide non
toxique, ininflammable, incolore et
inodore composé de 32 % d'urée et
de 68 % d'eau.
Remarque
AdBlueⓇ est une marque déposée
de Verband der Automobilindustrie
e.V. (VDA).9 Attention
Éviter tout contact d'AdBlue avec
les yeux ou la peau.
En cas de contact avec les yeux
ou la peau, rincer à l'eau.
Avertissement
Éviter tout contact de la peinture
avec l'AdBlue.
En cas de contact, rincer à l'eau.
AdBlue gèle à une température d'en‐
viron -11 °C. Étannt donné que le véhicule est équipé d'un système de
préchauffage d'AdBlue, la réduction
des émissions à basses températu‐
res est assurée. Le système de pré‐
chauffage d'AbBlue fonctionne auto‐
matiquement.
Jauge d'AdBlue
Le niveau de liquide réel restant est
affiché sur la jauge d'AdBlue 3 84.
Avertissements de niveau La consommation d'AdBlue est d'en‐
viron 1,5 litre par 1 000 km et dépend
du style de conduite.

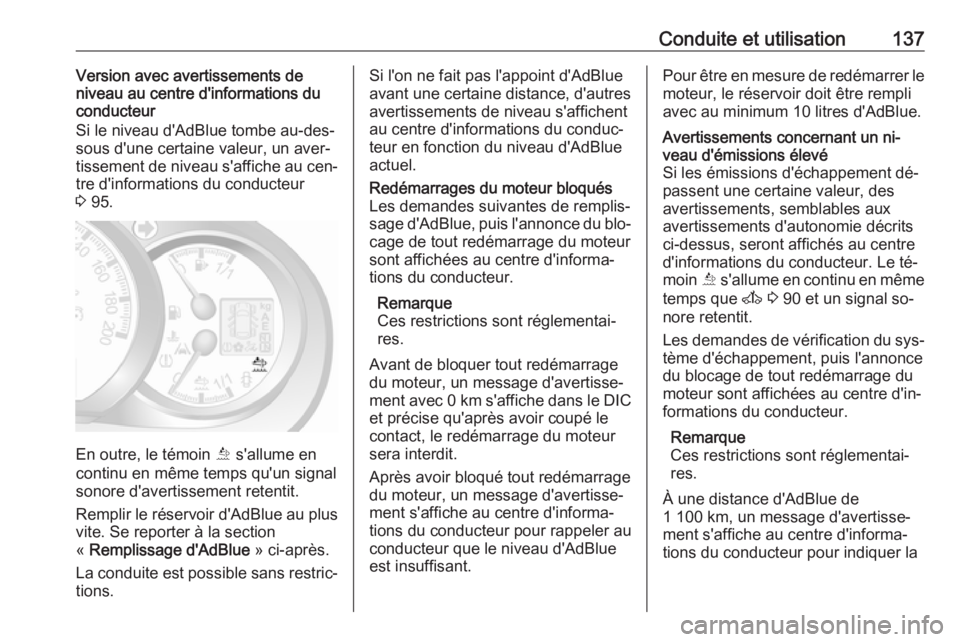

Conduite et utilisation137Version avec avertissements de
niveau au centre d'informations du
conducteur
Si le niveau d'AdBlue tombe au-des‐
sous d'une certaine valeur, un aver‐
tissement de niveau s'affiche au cen‐
tre d'informations du conducteur
3 95.
En outre, le témoin Õ
s'allume en
continu en même temps qu'un signal
sonore d'avertissement retentit.
Remplir le réservoir d'AdBlue au plus
vite. Se reporter à la section
« Remplissage d'AdBlue » ci-après.
La conduite est possible sans restric‐ tions.
Si l'on ne fait pas l'appoint d'AdBlue
avant une certaine distance, d'autres
avertissements de niveau s'affichent
au centre d'informations du conduc‐
teur en fonction du niveau d'AdBlue
actuel.Redémarrages du moteur bloqués
Les demandes suivantes de remplis‐
sage d'AdBlue, puis l'annonce du blo‐ cage de tout redémarrage du moteursont affichées au centre d'informa‐
tions du conducteur.
Remarque
Ces restrictions sont réglementai‐ res.
Avant de bloquer tout redémarrage du moteur, un message d'avertisse‐
ment avec 0 km s'affiche dans le DIC
et précise qu'après avoir coupé le
contact, le redémarrage du moteur
sera interdit.
Après avoir bloqué tout redémarrage du moteur, un message d'avertisse‐
ment s'affiche au centre d'informa‐
tions du conducteur pour rappeler au
conducteur que le niveau d'AdBlue
est insuffisant.Pour être en mesure de redémarrer le moteur, le réservoir doit être rempli
avec au minimum 10 litres d'AdBlue.Avertissements concernant un ni‐
veau d'émissions élevé
Si les émissions d'échappement dé‐
passent une certaine valeur, des
avertissements, semblables aux
avertissements d'autonomie décrits
ci-dessus, seront affichés au centre
d'informations du conducteur. Le té‐
moin Õ s'allume en continu en même
temps que A 3 90 et un signal so‐
nore retentit.
Les demandes de vérification du sys‐ tème d'échappement, puis l'annoncedu blocage de tout redémarrage du
moteur sont affichées au centre d'in‐ formations du conducteur.
Remarque
Ces restrictions sont réglementai‐
res.
À une distance d'AdBlue de
1 100 km, un message d'avertisse‐
ment s'affiche au centre d'informa‐
tions du conducteur pour indiquer la

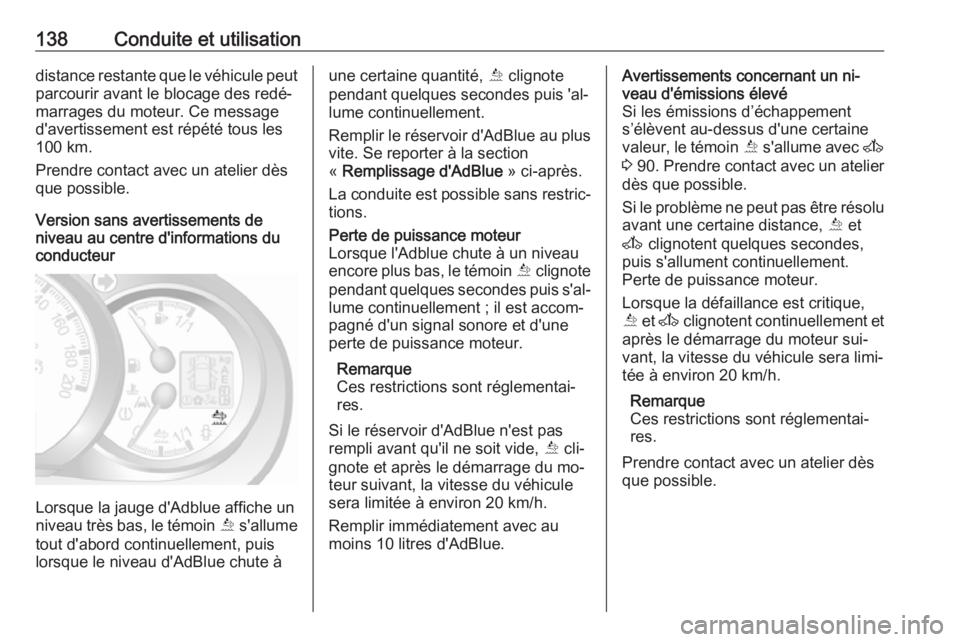

138Conduite et utilisationdistance restante que le véhicule peut
parcourir avant le blocage des redé‐
marrages du moteur. Ce message
d'avertissement est répété tous les
100 km.
Prendre contact avec un atelier dès
que possible.
Version sans avertissements de
niveau au centre d'informations du
conducteur
Lorsque la jauge d'Adblue affiche un
niveau très bas, le témoin Õ s'allume
tout d'abord continuellement, puis
lorsque le niveau d'AdBlue chute à
une certaine quantité, Õ clignote
pendant quelques secondes puis 'al‐ lume continuellement.
Remplir le réservoir d'AdBlue au plus
vite. Se reporter à la section
« Remplissage d'AdBlue » ci-après.
La conduite est possible sans restric‐ tions.Perte de puissance moteur
Lorsque l'Adblue chute à un niveau
encore plus bas, le témoin Õ clignote
pendant quelques secondes puis s'al‐ lume continuellement ; il est accom‐
pagné d'un signal sonore et d'une
perte de puissance moteur.
Remarque
Ces restrictions sont réglementai‐
res.
Si le réservoir d'AdBlue n'est pas
rempli avant qu'il ne soit vide, Õ cli‐
gnote et après le démarrage du mo‐
teur suivant, la vitesse du véhicule
sera limitée à environ 20 km/h.
Remplir immédiatement avec au
moins 10 litres d'AdBlue.Avertissements concernant un ni‐
veau d'émissions élevé
Si les émissions d’échappement
s’élèvent au-dessus d'une certaine
valeur, le témoin Õ s'allume avec A
3 90 . Prendre contact avec un atelier
dès que possible.
Si le problème ne peut pas être résolu
avant une certaine distance, Õ et
A clignotent quelques secondes,
puis s'allument continuellement.
Perte de puissance moteur.
Lorsque la défaillance est critique,
Õ et A clignotent continuellement et
après le démarrage du moteur sui‐
vant, la vitesse du véhicule sera limi‐
tée à environ 20 km/h.
Remarque
Ces restrictions sont réglementai‐
res.
Prendre contact avec un atelier dès que possible.

Conduite et utilisation139Remplissage d'AdBlueAvertissement
N'utiliser que l'AdBlue conforme
aux normes européennes
DIN 70 070 et ISO 22241-1.
Ne pas utiliser d'additifs.
Ne pas diluer l'AdBlue.
Autrement, le système de réduc‐ tion catalytique sélective pourrait
être endommagé.
Remarque
Si l'AdBlue doit être rempli à des
températures très basses, l'appoint d'AdBlue peut ne pas être détecté
par le système. Dans ce cas, garer
le véhicule dans un espace où la
température ambiante est plus éle‐
vée, jusqu'à ce que l'AdBlue soit li‐
quéfié.
Remarque
Si le démarrage du moteur est blo‐
qué en raison d'un niveau d'AdBlue
bas, nous recommandons d'ajouter
un volume minimum de 10 litres
d'AdBlue lors de l'appoint. Éviter les petits appoints (par exemple de
moins de 5 litres), sans quoi le sys‐
tème pourrait ne pas détecter l'ap‐
point.
Remarque
Lors du dévissage du capuchon de
protection du goulot de remplissage,
des vapeurs d'ammoniac peuvent
s'échapper. Ne pas inhaler car les
vapeurs ont une odeur âcre. Les va‐
peurs ne sont pas nocives par inha‐
lation.
Le véhicule doit être garé sur une sur‐ face plane.Le goulot de remplissage d'AdBlue se trouve derrière le volet de remplis‐
sage de carburant, situé sur le côté
droit du véhicule.
Le volet de remplissage ne peut être
ouvert que si le véhicule est déver‐
rouillé et que la porte droite est ou‐
verte.9 Danger
Véhicules avec système d'arrêt-
démarrage : Le moteur doit être
coupé et la clé de contact retirée
pour éviter tout risque de redémar‐ rage automatique du moteur par lesystème.
Capacités de remplissage 3 239.
Station-service
9 Danger
Lors de l'appoint d'AdBlue, res‐
pecter les prescriptions d'utilisa‐ tion et de sécurité de la station-
service.

140Conduite et utilisation1.Couper le moteur et extraire la clé
de la serrure de contact.
2. Tirer sur le volet de remplissage pour l'ouvrir.
3. Dévisser le bouchon du goulot de
remplissage dans le sens antiho‐
raire.
4. Insérer complètement la buse de la pompe dans le goulot de rem‐
plissage et mettre en route.
5. Une fois le plein effectué, replacer
le bouchon et tourner dans le sens horaire jusqu'à ce qu'il soit en‐
gagé.
6. Fermer le volet de remplissage et
la porte du côté droit.
Réservoir d'AdBlue
Remarque
N'utiliser que les réservoirs d'AdBlue
conçus pour le remplissage afin d'empêcher un trop-plein d'AdBlue.
En outre, les vapeurs du réservoir
sont capturées dans le réservoir et
n'émergent pas.
Remarque
Étant donné qu'AdBlue a une longé‐
vité limitée, vérifier la date d'expira‐
tion avant l'appoint.
1. Couper le moteur et extraire la clé
de la serrure de contact.
2. Tirer sur le volet de remplissage pour l'ouvrir.3. Dévisser le bouchon du goulot de
remplissage dans le sens antiho‐
raire.
4. Ouvrir réservoir d'AdBlue. 5. Monter une extrémité du flexible sur réservoir et visser l'autre ex‐trémité sur le goulot de remplis‐
sage.
6. Lever réservoir jusqu'à ce qu'il soit vide.
7. Dévisser le flexible du goulot de remplissage.
8. Monter le capuchon protection et le tourner dans le sens des aiguil‐
les d'une montre jusqu'à ce qu'il
s'enclenche.
9. Fermer le volet de remplissage et
la porte du côté droit.
Remarque
Mettre le réservoir d'AdBlue et le fle‐ xible au rebut conformément aux
exigences environnementales.

Conduite et utilisation141Remarque
Laisser le véhicule tourner au ralenti
pendant 10 secondes pour permet‐
tre au système de détecter un rem‐
plissage d'AdBlue.
Si l'on ne respecte pas cette procé‐
dure, le système ne reconnaîtra le
remplissage d'AdBlue qu'après
20 minutes de conduite.
Si le remplissage d'AdBlue est cor‐
rectement détecté, l'avertissement
de niveau d'AdBlue disparaîtra.
Si le remplissage d'AdBlue n'est pas détecté quelques instants après
avoir fait tourner le moteur, prendre
contact avec un atelier.
Bouchon de remplissage
Utiliser uniquement des bouchons de remplissage d'origine. Le réservoird'AdBlue est doté d'un bouchon spé‐cial.
Défaillance Si le système détecte une anomalie
de fonctionnement, le témoin Õ s'al‐
lume conjointement avec A et un si‐gnal sonore d'avertissement. Prendre
immédiatement contact avec un ate‐
lier.
En fonction de la version, un mes‐
sage correspondant peut également
apparaître dans le centre d'informa‐
tions du conducteur 3 95.Boîte manuelle
Pour passer la marche arrière, avec
le véhicule à l'arrêt, enfoncer la pé‐ dale d'embrayage, soulever la baguedu levier sélecteur puis engager le
rapport.
Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pé‐ dale d'embrayage puis débrayer à
nouveau ; réessayer de passer la
marche arrière.
Ne pas laisser patiner l'embrayage
inutilement.

142Conduite et utilisationLors de la manœuvre, enfoncer la pé‐
dale d'embrayage à fond. Ne pas uti‐
liser la pédale comme repose-pied.Avertissement
Il n'est pas recommandé de con‐
duire en gardant la main sur le le‐
vier sélecteur.
Boîte manuelle
automatisée
La boîte manuelle automatisée (MTA) permet un passage des vitesses ma‐
nuel (mode manuel) ou automatique
(mode automatique) avec, dans tous les cas, une commande d'embrayage
automatique.
Affichage de la transmission
Affichage du mode et du rapport ac‐
tuel.
Démarrage du moteur
Enfoncer la pédale de frein en démar‐
rant le moteur. Si la pédale de frein
n'est pas enfoncée, T s'allume sur
l'affichage de la transmission et il est
impossible de démarrer le moteur.
Quand la pédale de frein est enfon‐
cée, la boîte passe automatiquement à la position N (point mort) ; « N » ap‐
paraît sur l'affichage de la transmis‐
sion et le moteur peut être démarré.
Un léger retard peut survenir.
Levier sélecteur
