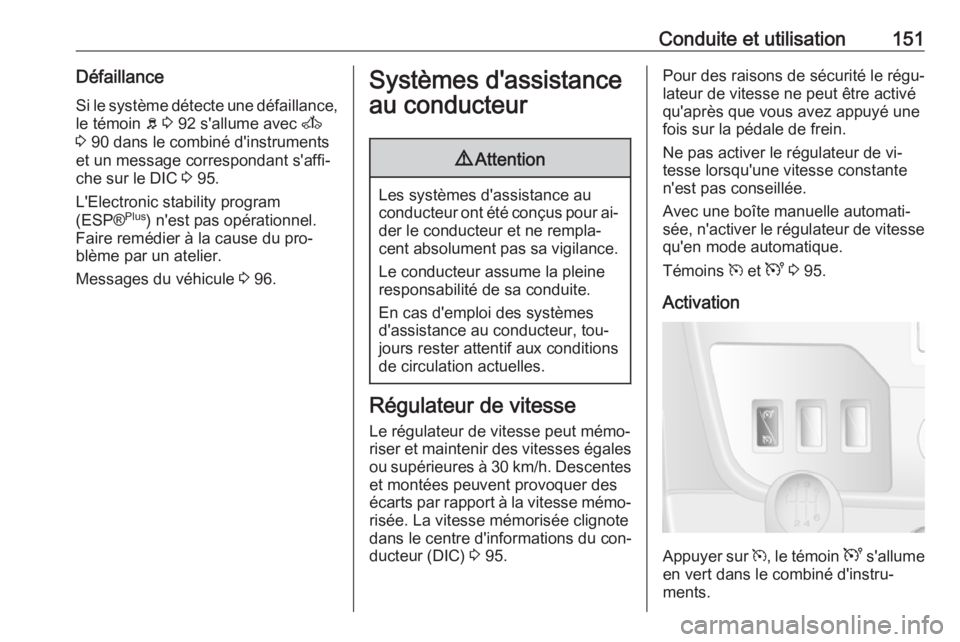

Conduite et utilisation151DéfaillanceSi le système détecte une défaillance,
le témoin b 3 92 s'allume avec A
3 90 dans le combiné d'instruments
et un message correspondant s'affi‐
che sur le DIC 3 95.
L'Electronic stability program
(ESP® Plus
) n'est pas opérationnel.
Faire remédier à la cause du pro‐
blème par un atelier.
Messages du véhicule 3 96.Systèmes d'assistance
au conducteur9 Attention
Les systèmes d'assistance au
conducteur ont été conçus pour ai‐ der le conducteur et ne rempla‐
cent absolument pas sa vigilance.
Le conducteur assume la pleine
responsabilité de sa conduite.
En cas d'emploi des systèmes
d'assistance au conducteur, tou‐
jours rester attentif aux conditions
de circulation actuelles.
Régulateur de vitesse
Le régulateur de vitesse peut mémo‐
riser et maintenir des vitesses égales ou supérieures à 30 km/h. Descentes et montées peuvent provoquer des
écarts par rapport à la vitesse mémo‐
risée. La vitesse mémorisée clignote
dans le centre d'informations du con‐
ducteur (DIC) 3 95.
Pour des raisons de sécurité le régu‐
lateur de vitesse ne peut être activé
qu'après que vous avez appuyé une
fois sur la pédale de frein.
Ne pas activer le régulateur de vi‐
tesse lorsqu'une vitesse constante
n'est pas conseillée.
Avec une boîte manuelle automati‐
sée, n'activer le régulateur de vitesse
qu'en mode automatique.
Témoins m et U 3 95.
Activation
Appuyer sur m, le témoin U s'allume
en vert dans le combiné d'instru‐
ments.

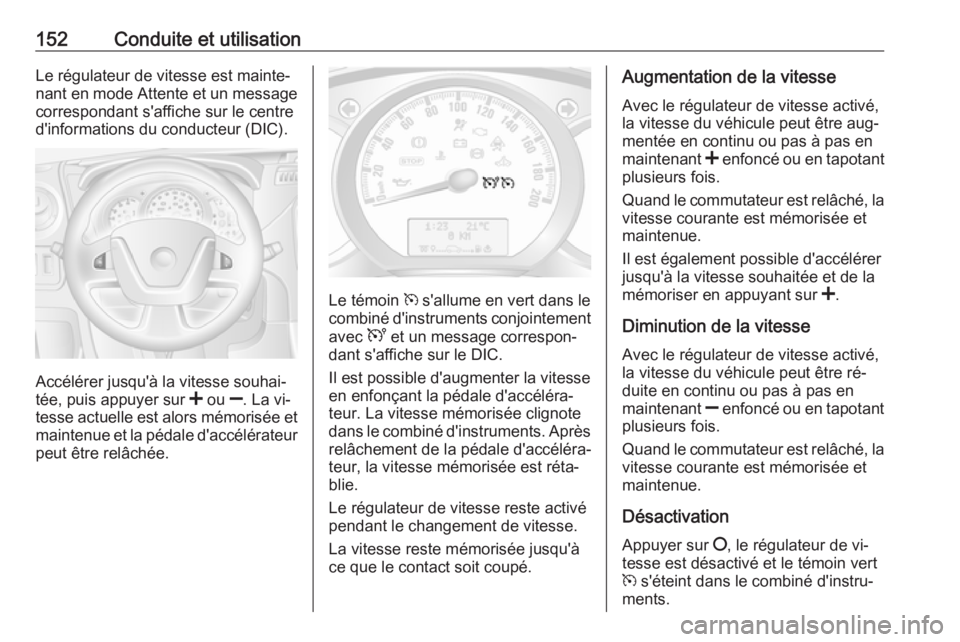

152Conduite et utilisationLe régulateur de vitesse est mainte‐
nant en mode Attente et un message correspondant s'affiche sur le centre
d'informations du conducteur (DIC).
Accélérer jusqu'à la vitesse souhai‐
tée, puis appuyer sur < ou ]. La vi‐
tesse actuelle est alors mémorisée et
maintenue et la pédale d'accélérateur peut être relâchée.
Le témoin m s'allume en vert dans le
combiné d'instruments conjointement
avec U et un message correspon‐
dant s'affiche sur le DIC.
Il est possible d'augmenter la vitesse
en enfonçant la pédale d'accéléra‐
teur. La vitesse mémorisée clignote
dans le combiné d'instruments. Après relâchement de la pédale d'accéléra‐
teur, la vitesse mémorisée est réta‐
blie.
Le régulateur de vitesse reste activé
pendant le changement de vitesse.
La vitesse reste mémorisée jusqu'à
ce que le contact soit coupé.
Augmentation de la vitesse
Avec le régulateur de vitesse activé,
la vitesse du véhicule peut être aug‐ mentée en continu ou pas à pas en
maintenant < enfoncé ou en tapotant
plusieurs fois.
Quand le commutateur est relâché, la
vitesse courante est mémorisée et
maintenue.
Il est également possible d'accélérer
jusqu'à la vitesse souhaitée et de la
mémoriser en appuyant sur <.
Diminution de la vitesse
Avec le régulateur de vitesse activé,
la vitesse du véhicule peut être ré‐ duite en continu ou pas à pas en
maintenant ] enfoncé ou en tapotant
plusieurs fois.
Quand le commutateur est relâché, la
vitesse courante est mémorisée et
maintenue.
Désactivation
Appuyer sur §, le régulateur de vi‐
tesse est désactivé et le témoin vert
m s'éteint dans le combiné d'instru‐
ments.

Conduite et utilisation153Désactivation automatique :● la vitesse du véhicule descend sous 30 km/h
● actionnement de la pédale de frein
● actionnement de la pédale d'em‐ brayage
● le levier sélecteur est en position
N
La vitesse est mémorisée et un mes‐
sage correspondant s'affiche sur le
DIC.
Réactivation Appuyer sur R à une vitesse supé‐
rieure à 30 km/h.
Si la vitesse mémorisée est nette‐
ment supérieure à la vitesse actuelle, le véhicule accélèrera fortement jus‐
qu'à ce que la vitesse mémorisée soit
atteinte.
Appuyer sur < pour réactiver égale‐
ment la fonction de régulateur de vi‐
tesse, mais à la vitesse actuelle du
véhicule et non pas à la vitesse mé‐
morisée.Effacement de la vitesse
mémorisée
Appuyer sur m : les témoins verts
U et m s'éteignent dans le combiné
d'instruments.
Limiteur de vitesse
Le limiteur de vitesse empêche le
véhicule de dépasser une vitesse
maximale prédéfinie de plus de
30 km/h.
Activation
Appuyer sur U, le témoin U s'allume
en jaune dans le combiné d'instru‐ ments.
La fonction de limitation de vitesse du régulateur de vitesse est maintenant
en mode Attente et un message cor‐
respondant s'affiche dans le DIC.
Accélérer jusqu'à la vitesse souhai‐
tée, puis appuyer sur < ou ]. La vi‐
tesse actuelle est enregistrée.
Le véhicule peut être conduit norma‐
lement, mais il ne sera pas possible
de dépasser la vitesse limite pro‐
grammée, sauf en cas d'urgence.
Quand la vitesse limite ne peut pas
être maintenue, p. ex. dans une forte
pente, la vitesse limite clignote sur le
centre d'informations du conducteur
(DIC).
Augmentation de la vitesse limite
La vitesse limite peut être augmentée en continu ou pas à pas en mainte‐
nant < enfoncé ou en tapotant plu‐
sieurs fois.
Réduction de la vitesse limite
La vitesse limite peut être réduite en
continu ou pas à pas en mainte‐
nant ] enfoncé ou en tapotant plu‐
sieurs fois.

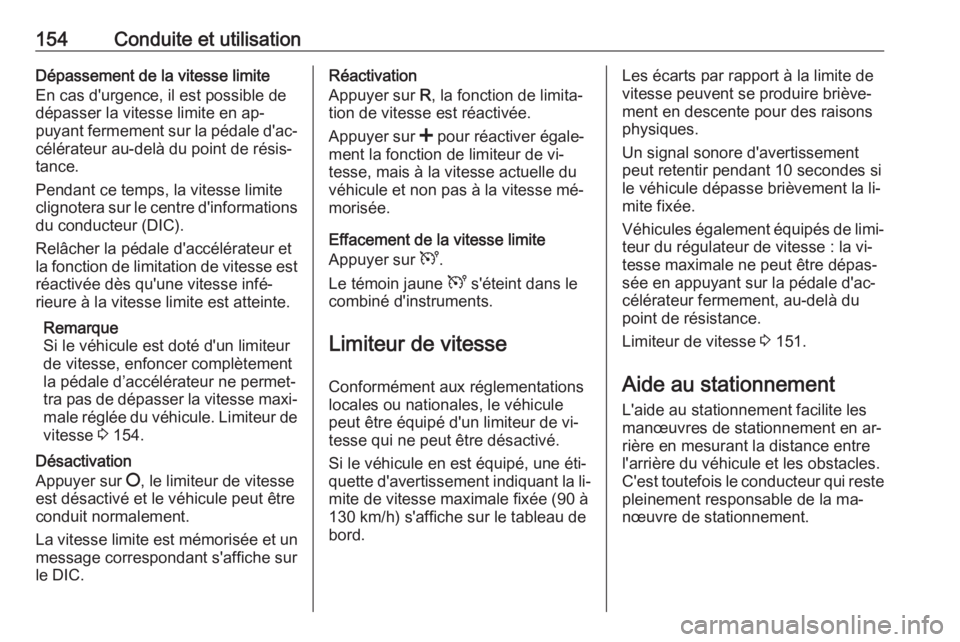

154Conduite et utilisationDépassement de la vitesse limiteEn cas d'urgence, il est possible de
dépasser la vitesse limite en ap‐
puyant fermement sur la pédale d'ac‐
célérateur au-delà du point de résis‐
tance.
Pendant ce temps, la vitesse limite
clignotera sur le centre d'informations du conducteur (DIC).
Relâcher la pédale d'accélérateur et
la fonction de limitation de vitesse est réactivée dès qu'une vitesse infé‐rieure à la vitesse limite est atteinte.
Remarque
Si le véhicule est doté d'un limiteur
de vitesse, enfoncer complètement la pédale d’accélérateur ne permet‐tra pas de dépasser la vitesse maxi‐
male réglée du véhicule. Limiteur de vitesse 3 154.
Désactivation
Appuyer sur §, le limiteur de vitesse
est désactivé et le véhicule peut être
conduit normalement.
La vitesse limite est mémorisée et un
message correspondant s'affiche sur
le DIC.Réactivation
Appuyer sur R, la fonction de limita‐
tion de vitesse est réactivée.
Appuyer sur < pour réactiver égale‐
ment la fonction de limiteur de vi‐
tesse, mais à la vitesse actuelle du
véhicule et non pas à la vitesse mé‐
morisée.
Effacement de la vitesse limite
Appuyer sur U.
Le témoin jaune U s'éteint dans le
combiné d'instruments.
Limiteur de vitesse Conformément aux réglementations
locales ou nationales, le véhicule
peut être équipé d'un limiteur de vi‐
tesse qui ne peut être désactivé.
Si le véhicule en est équipé, une éti‐
quette d'avertissement indiquant la li‐
mite de vitesse maximale fixée (90 à
130 km/h) s'affiche sur le tableau de
bord.Les écarts par rapport à la limite de vitesse peuvent se produire briève‐
ment en descente pour des raisons
physiques.
Un signal sonore d'avertissement
peut retentir pendant 10 secondes si
le véhicule dépasse brièvement la li‐
mite fixée.
Véhicules également équipés de limi‐
teur du régulateur de vitesse : la vi‐
tesse maximale ne peut être dépas‐
sée en appuyant sur la pédale d'ac‐
célérateur fermement, au-delà du
point de résistance.
Limiteur de vitesse 3 151.
Aide au stationnement
L'aide au stationnement facilite les
manœuvres de stationnement en ar‐
rière en mesurant la distance entre l'arrière du véhicule et les obstacles.
C'est toutefois le conducteur qui reste pleinement responsable de la ma‐
nœuvre de stationnement.

Conduite et utilisation155

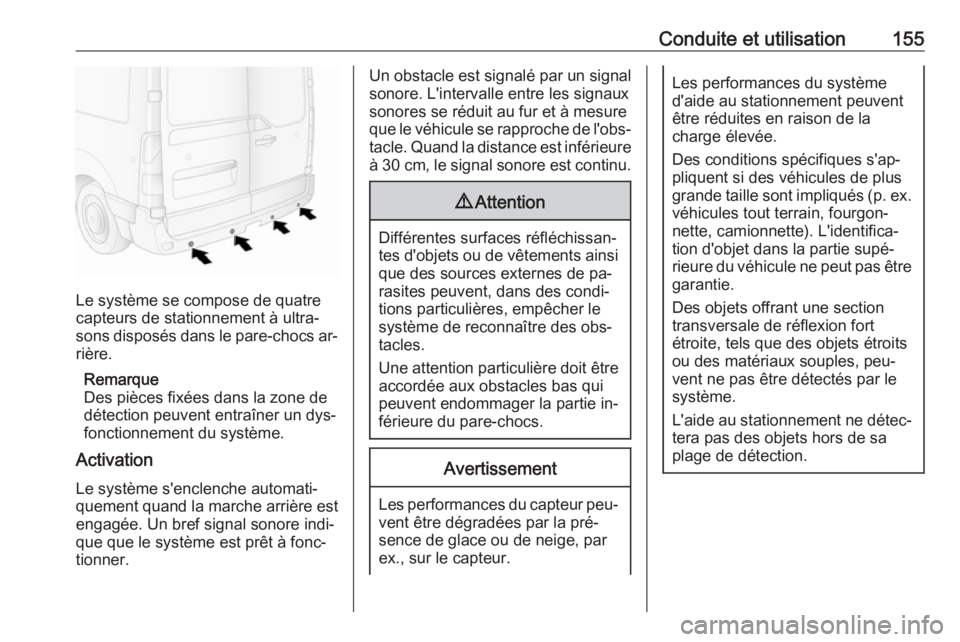

Le système se compose de quatre
capteurs de stationnement à ultra‐
sons disposés dans le pare-chocs ar‐
rière.
Remarque
Des pièces fixées dans la zone de
détection peuvent entraîner un dys‐
fonctionnement du système.
Activation
Le système s'enclenche automati‐
quement quand la marche arrière est
engagée. Un bref signal sonore indi‐
que que le système est prêt à fonc‐
tionner.
Un obstacle est signalé par un signal
sonore. L'intervalle entre les signaux
sonores se réduit au fur et à mesure
que le véhicule se rapproche de l'obs‐ tacle. Quand la distance est inférieure
à 30 cm , le signal sonore est continu.9Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du capteur peu‐
vent être dégradées par la pré‐
sence de glace ou de neige, par
ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.
Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont impliqués (p. ex. véhicules tout terrain, fourgon‐
nette, camionnette). L'identifica‐
tion d'objet dans la partie supé‐
rieure du véhicule ne peut pas être garantie.
Des objets offrant une section
transversale de réflexion fort
étroite, tels que des objets étroits
ou des matériaux souples, peu‐
vent ne pas être détectés par le
système.
L'aide au stationnement ne détec‐
tera pas des objets hors de sa
plage de détection.

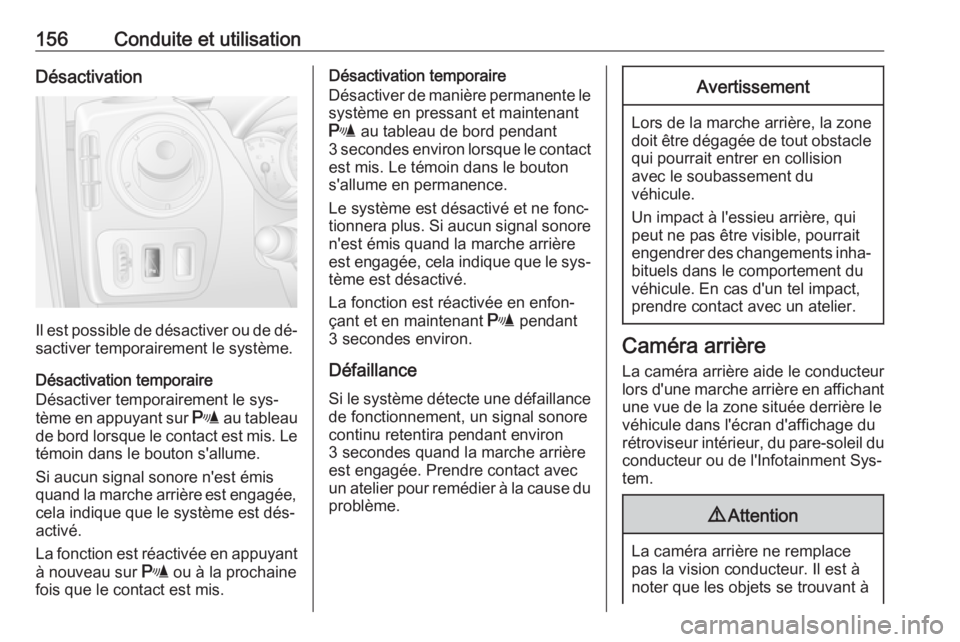

156Conduite et utilisationDésactivation
Il est possible de désactiver ou de dé‐sactiver temporairement le système.
Désactivation temporaire
Désactiver temporairement le sys‐
tème en appuyant sur r au tableau
de bord lorsque le contact est mis. Le
témoin dans le bouton s'allume.
Si aucun signal sonore n'est émis
quand la marche arrière est engagée, cela indique que le système est dés‐
activé.
La fonction est réactivée en appuyant
à nouveau sur r ou à la prochaine
fois que le contact est mis.
Désactivation temporaire
Désactiver de manière permanente le système en pressant et maintenant
r au tableau de bord pendant
3 secondes environ lorsque le contact
est mis. Le témoin dans le bouton
s'allume en permanence.
Le système est désactivé et ne fonc‐ tionnera plus. Si aucun signal sonore
n'est émis quand la marche arrière
est engagée, cela indique que le sys‐ tème est désactivé.
La fonction est réactivée en enfon‐
çant et en maintenant r pendant
3 secondes environ.
Défaillance
Si le système détecte une défaillance de fonctionnement, un signal sonore
continu retentira pendant environ
3 secondes quand la marche arrière
est engagée. Prendre contact avec
un atelier pour remédier à la cause du
problème.Avertissement
Lors de la marche arrière, la zone
doit être dégagée de tout obstacle qui pourrait entrer en collision
avec le soubassement du
véhicule.
Un impact à l'essieu arrière, qui
peut ne pas être visible, pourrait
engendrer des changements inha‐
bituels dans le comportement du
véhicule. En cas d'un tel impact,
prendre contact avec un atelier.

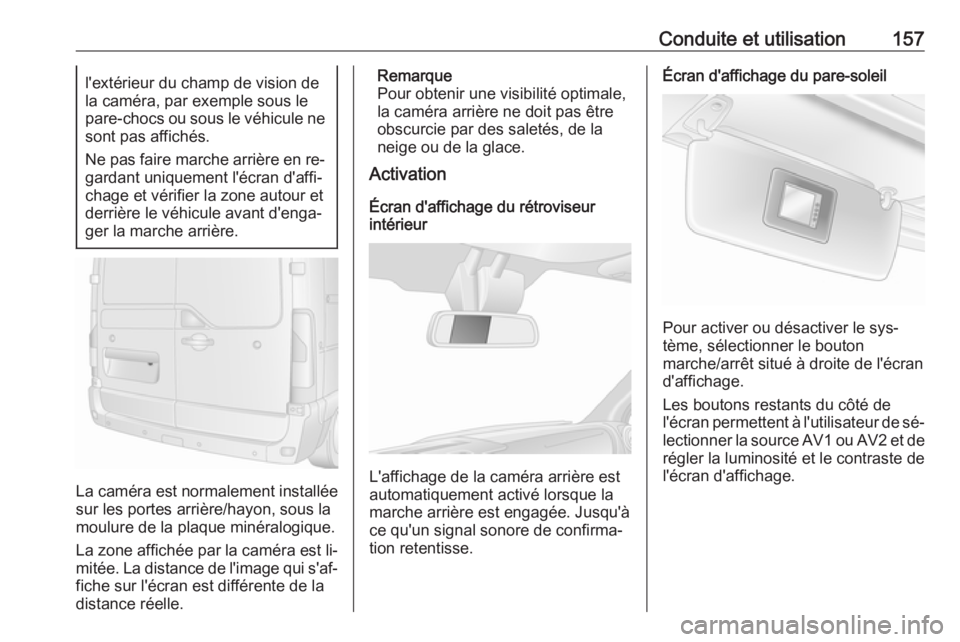

Caméra arrière
La caméra arrière aide le conducteur
lors d'une marche arrière en affichant
une vue de la zone située derrière le
véhicule dans l'écran d'affichage du
rétroviseur intérieur, du pare-soleil du conducteur ou de l'Infotainment Sys‐
tem.
9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à

Conduite et utilisation157l'extérieur du champ de vision de
la caméra, par exemple sous le
pare-chocs ou sous le véhicule ne
sont pas affichés.
Ne pas faire marche arrière en re‐
gardant uniquement l'écran d'affi‐
chage et vérifier la zone autour et
derrière le véhicule avant d'enga‐
ger la marche arrière.
La caméra est normalement installée
sur les portes arrière/hayon, sous la
moulure de la plaque minéralogique.
La zone affichée par la caméra est li‐ mitée. La distance de l'image qui s'af‐
fiche sur l'écran est différente de la
distance réelle.
Remarque
Pour obtenir une visibilité optimale,
la caméra arrière ne doit pas être
obscurcie par des saletés, de la
neige ou de la glace.
Activation
Écran d'affichage du rétroviseur intérieur
L'affichage de la caméra arrière est
automatiquement activé lorsque la
marche arrière est engagée. Jusqu'à
ce qu'un signal sonore de confirma‐
tion retentisse.
Écran d'affichage du pare-soleil
Pour activer ou désactiver le sys‐
tème, sélectionner le bouton
marche/arrêt situé à droite de l'écran
d'affichage.
Les boutons restants du côté de
l'écran permettent à l'utilisateur de sé‐ lectionner la source AV1 ou AV2 et de
régler la luminosité et le contraste de
l'écran d'affichage.

158Conduite et utilisationÉcran d'affichage de l'Infotainment
System
Sur les véhicules équipés d'un sys‐
tème de navigation, l'affichage de la caméra arrière est montré sur l’écran d'affichage de l'Infotainment System.
Image de l'affichage de la voie dans
la trajectoire (1)
Selon la version, la voie dans la tra‐
jectoire (1) du véhicule est représen‐
tée en bleu à l'affichage d'information. Elle montre le trajet du véhicule en
conformité avec l'angle de braquage.
Image de l'affichage de la voie fixe (2)
L'affichage de la voie fixe (2) montre
le chemin du véhicule lorsque les
roues sont maintenues en ligne
droite.
Des lignes de guidage (3, 4, 5) sont
utilisées en même temps que l'affi‐
chage de la voie fixe (2) et indiquent
la distance à l'arrière du véhicule.Les intervalles de ligne de guidage
sont les suivants :3 (rouge):30 cm4 (jaune):70 cm5 (vert):150 cmRéglages
Les réglages tels que l'intensité lumi‐
neuse sont possibles via le système
d'infodivertissement. Se reporter au
manuel du système d'infodivertisse‐
ment pour de plus amples informa‐
tions.
Désactivation
La caméra est désactivée après un
délai si la marche arrière n'est pas
engagée.
Défaillance La caméra arrière peut ne pas fonc‐
tionner correctement si :
● la zone alentour est sombre
● le soleil ou le faisceau des phares
brille directement dans la lentille
de la caméra
