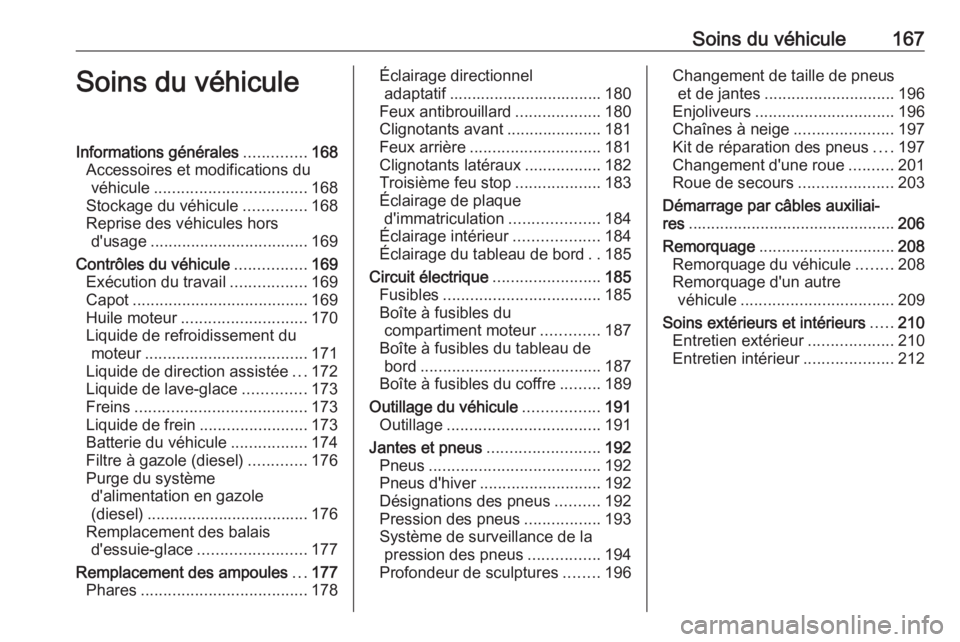

Soins du véhicule167Soins du véhiculeInformations générales..............168
Accessoires et modifications du véhicule .................................. 168
Stockage du véhicule ..............168
Reprise des véhicules hors d'usage ................................... 169
Contrôles du véhicule ................169
Exécution du travail .................169
Capot ....................................... 169
Huile moteur ............................ 170
Liquide de refroidissement du moteur .................................... 171
Liquide de direction assistée ...172
Liquide de lave-glace ..............173
Freins ...................................... 173
Liquide de frein ........................173
Batterie du véhicule .................174
Filtre à gazole (diesel) .............176
Purge du système d'alimentation en gazole
(diesel) .................................... 176
Remplacement des balais d'essuie-glace ........................ 177
Remplacement des ampoules ...177
Phares ..................................... 178Éclairage directionnel
adaptatif .................................. 180
Feux antibrouillard ...................180
Clignotants avant .....................181
Feux arrière ............................. 181
Clignotants latéraux .................182
Troisième feu stop ...................183
Éclairage de plaque d'immatriculation ....................184
Éclairage intérieur ...................184
Éclairage du tableau de bord ..185
Circuit électrique ........................185
Fusibles ................................... 185
Boîte à fusibles du compartiment moteur .............187
Boîte à fusibles du tableau de bord ........................................ 187
Boîte à fusibles du coffre .........189
Outillage du véhicule .................191
Outillage .................................. 191
Jantes et pneus ......................... 192
Pneus ...................................... 192
Pneus d'hiver ........................... 192
Désignations des pneus ..........192
Pression des pneus .................193
Système de surveillance de la pression des pneus ................194
Profondeur de sculptures ........196Changement de taille de pneus
et de jantes ............................. 196
Enjoliveurs ............................... 196
Chaînes à neige ......................197
Kit de réparation des pneus ....197
Changement d'une roue ..........201
Roue de secours .....................203
Démarrage par câbles auxiliai‐
res .............................................. 206
Remorquage .............................. 208
Remorquage du véhicule ........208
Remorquage d'un autre véhicule .................................. 209
Soins extérieurs et intérieurs .....210
Entretien extérieur ...................210
Entretien intérieur ....................212

168Soins du véhiculeInformations généralesAccessoires etmodifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine
correspondant spécifiquement à
votre type de véhicule. Nous ne pou‐
vons porter aucun jugement sur la fia‐
bilité d'autres pièces, même si un
agrément officiel ou autre devait
exister, et nous ne pouvons pas non
plus en répondre.
N'apporter aucune modification à
l'équipement électrique, par exemple
des modifications de la gestion élec‐
tronique (Chip-Tuning).Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.
● Vérifier la protection antigel et anticorrosion du liquide de refroi‐
dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
première ou la marche arrière.
Caler les roues du véhicule.
● Ne pas serrer le frein de station‐ nement.●Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Ne pas oublier que l'en‐
semble des systèmes ne fonc‐
tionne plus (par exemple l'alarme
antivol).
Remise en service Quand le véhicule est remis en circu‐
lation :
● Rebrancher la borne négative de
la batterie. Activer l'électronique
des lève-vitres.
● Vérifier la pression des pneus. ● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du mo‐ teur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.

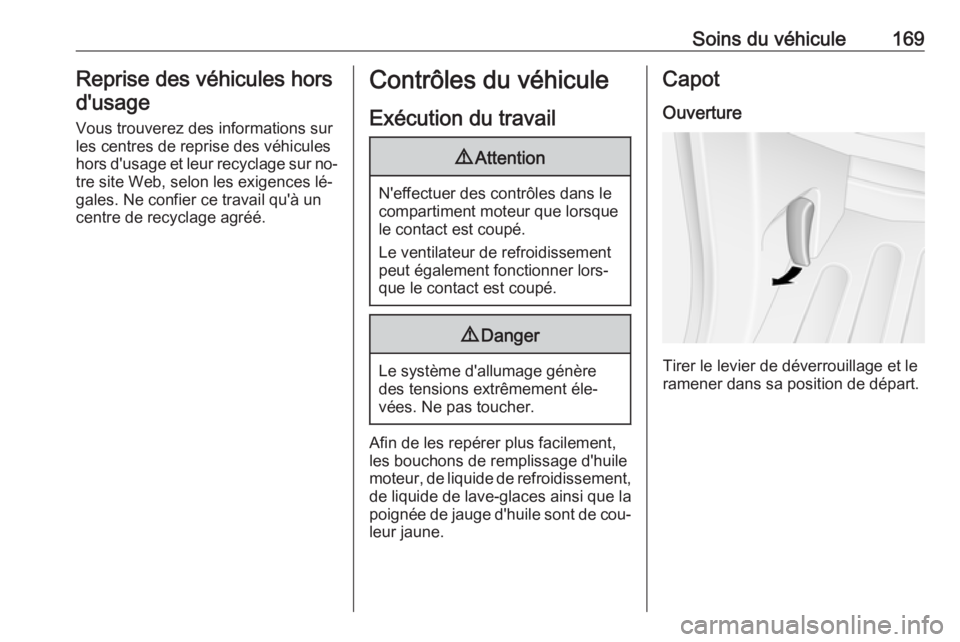

Soins du véhicule169Reprise des véhicules horsd'usage
Vous trouverez des informations sur
les centres de reprise des véhicules
hors d'usage et leur recyclage sur no‐ tre site Web, selon les exigences lé‐
gales. Ne confier ce travail qu'à un centre de recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.
9 Danger
Le système d'allumage génère
des tensions extrêmement éle‐
vées. Ne pas toucher.
Afin de les repérer plus facilement,
les bouchons de remplissage d'huile moteur, de liquide de refroidissement,
de liquide de lave-glaces ainsi que la
poignée de jauge d'huile sont de cou‐ leur jaune.
Capot
Ouverture
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.

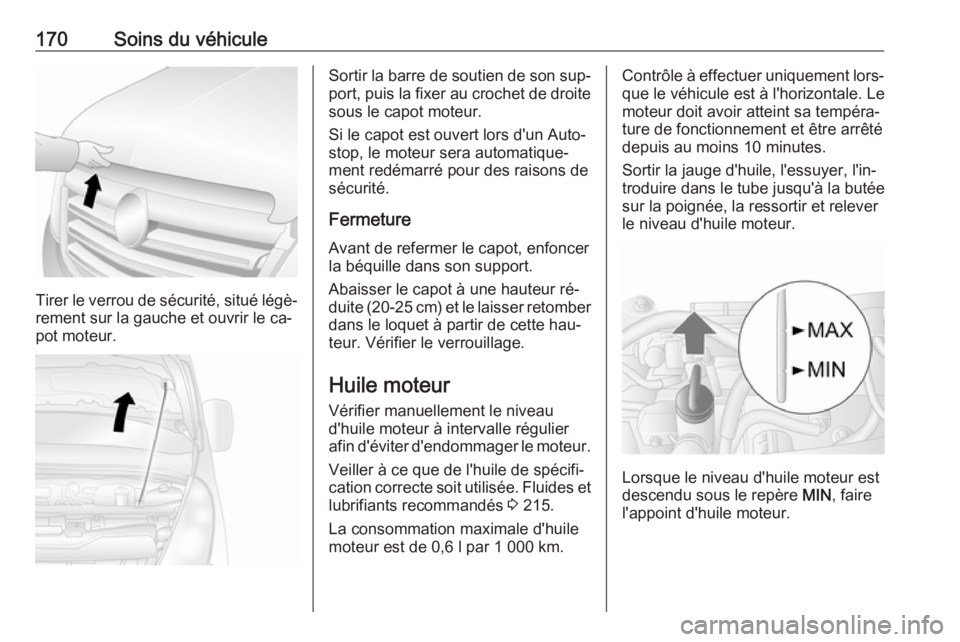

170Soins du véhicule
Tirer le verrou de sécurité, situé légè‐rement sur la gauche et ouvrir le ca‐
pot moteur.
Sortir la barre de soutien de son sup‐ port, puis la fixer au crochet de droite
sous le capot moteur.
Si le capot est ouvert lors d'un Auto‐
stop, le moteur sera automatique‐
ment redémarré pour des raisons de
sécurité.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot à une hauteur ré‐
duite (20-25 cm) et le laisser retomber dans le loquet à partir de cette hau‐
teur. Vérifier le verrouillage.
Huile moteur Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
Veiller à ce que de l'huile de spécifi‐
cation correcte soit utilisée. Fluides et
lubrifiants recommandés 3 215.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.Contrôle à effectuer uniquement lors‐ que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 10 minutes.
Sortir la jauge d'huile, l'essuyer, l'in‐
troduire dans le tube jusqu'à la butée
sur la poignée, la ressortir et relever
le niveau d'huile moteur.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.

Soins du véhicule171Avertissement
Ne pas laisser le niveau d'huile
moteur descendre sous le niveau minimum !
Nous vous recommandons d'utiliser
le même type d'huile moteur que celle
utilisée à la dernière vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère maximum MAX de
la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré.
Pour éviter les débordements lors du
remplissage d'huile moteur, nous re‐
commandons d'utiliser un entonnoir.
L'entonnoir doit être placé correcte‐
ment sur le tuyau de remplissage.
Une stabilisation de la consommation de l'huile moteur ne pourra avoir lieu
qu'après avoir parcouru plusieurs mil‐
liers de kilomètres. Ce n'est qu'alors
que le niveau réel de consommation
peut être déterminé.
Si la consommation dépasse
0,6 litre tous les 1000 km après cette
période de rodage, prendre contact avec un atelier.
Capacités 3 239, surveillance de ni‐
veau d'huile moteur 3 85.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement offre
une protection contre le gel allant jus‐
qu'à environ -28 °C.Avertissement
N'employer que du produit antigel
homologué.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.

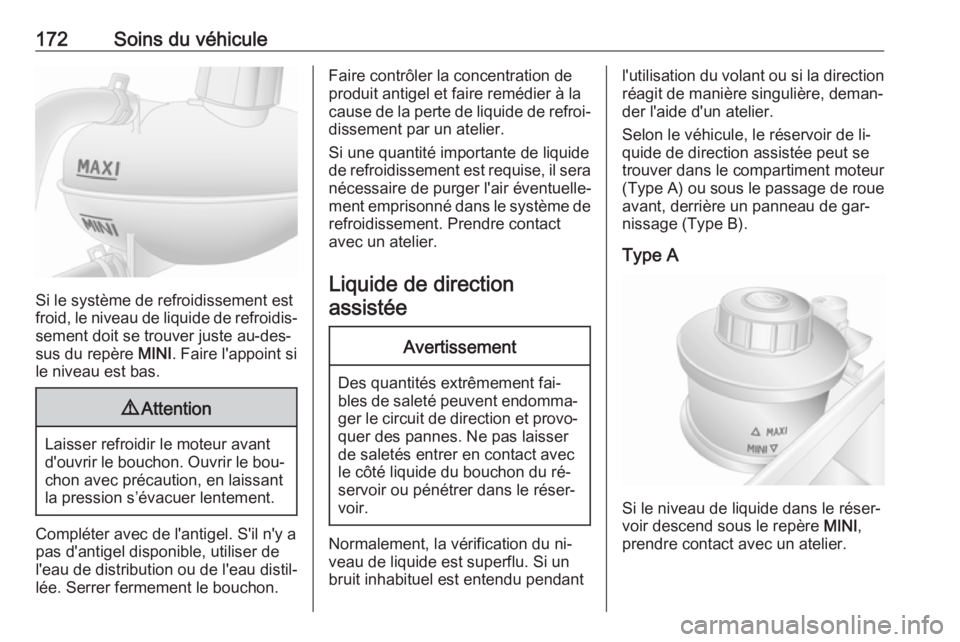

172Soins du véhicule
Si le système de refroidissement est
froid, le niveau de liquide de refroidis‐ sement doit se trouver juste au-des‐sus du repère MINI. Faire l'appoint si
le niveau est bas.
9 Attention
Laisser refroidir le moteur avant
d'ouvrir le bouchon. Ouvrir le bou‐ chon avec précaution, en laissant
la pression s’évacuer lentement.
Compléter avec de l'antigel. S'il n'y a pas d'antigel disponible, utiliser de
l'eau de distribution ou de l'eau distil‐
lée. Serrer fermement le bouchon.
Faire contrôler la concentration de
produit antigel et faire remédier à la cause de la perte de liquide de refroi‐
dissement par un atelier.
Si une quantité importante de liquide
de refroidissement est requise, il sera nécessaire de purger l'air éventuelle‐
ment emprisonné dans le système de
refroidissement. Prendre contact
avec un atelier.
Liquide de directionassistéeAvertissement
Des quantités extrêmement fai‐
bles de saleté peuvent endomma‐ ger le circuit de direction et provo‐ quer des pannes. Ne pas laisser
de saletés entrer en contact avec
le côté liquide du bouchon du ré‐
servoir ou pénétrer dans le réser‐
voir.
Normalement, la vérification du ni‐ veau de liquide est superflu. Si unbruit inhabituel est entendu pendant
l'utilisation du volant ou si la direction réagit de manière singulière, deman‐
der l'aide d'un atelier.
Selon le véhicule, le réservoir de li‐
quide de direction assistée peut se
trouver dans le compartiment moteur
(Type A ) ou sous le passage de roue
avant, derrière un panneau de gar‐
nissage (Type B).
Type A
Si le niveau de liquide dans le réser‐
voir descend sous le repère MINI,
prendre contact avec un atelier.

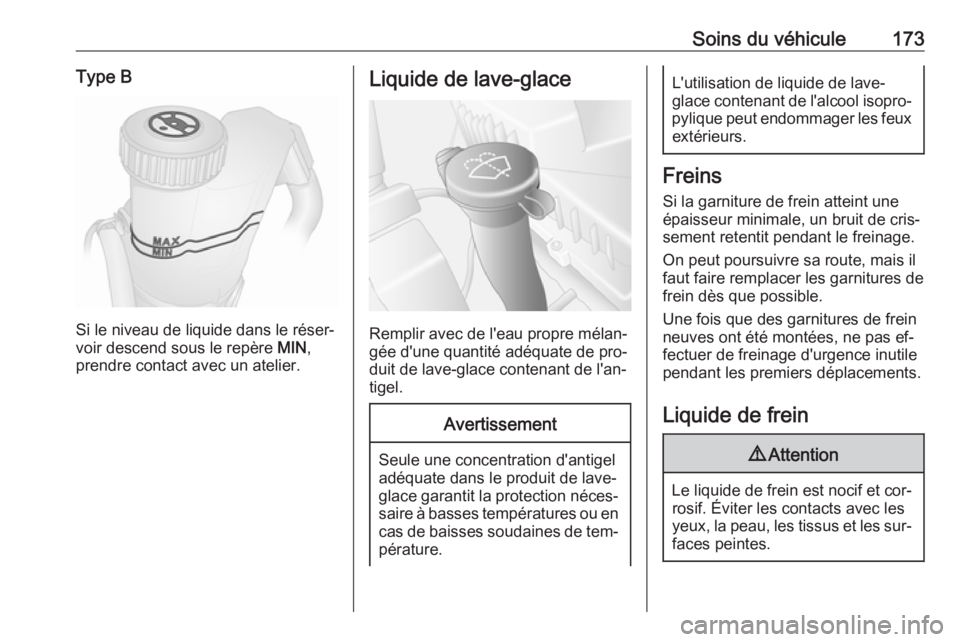

Soins du véhicule173Type B
Si le niveau de liquide dans le réser‐
voir descend sous le repère MIN,
prendre contact avec un atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de pro‐
duit de lave-glace contenant de l'an‐
tigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
L'utilisation de liquide de lave-
glace contenant de l'alcool isopro‐
pylique peut endommager les feux extérieurs.
Freins
Si la garniture de frein atteint une
épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein
9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.

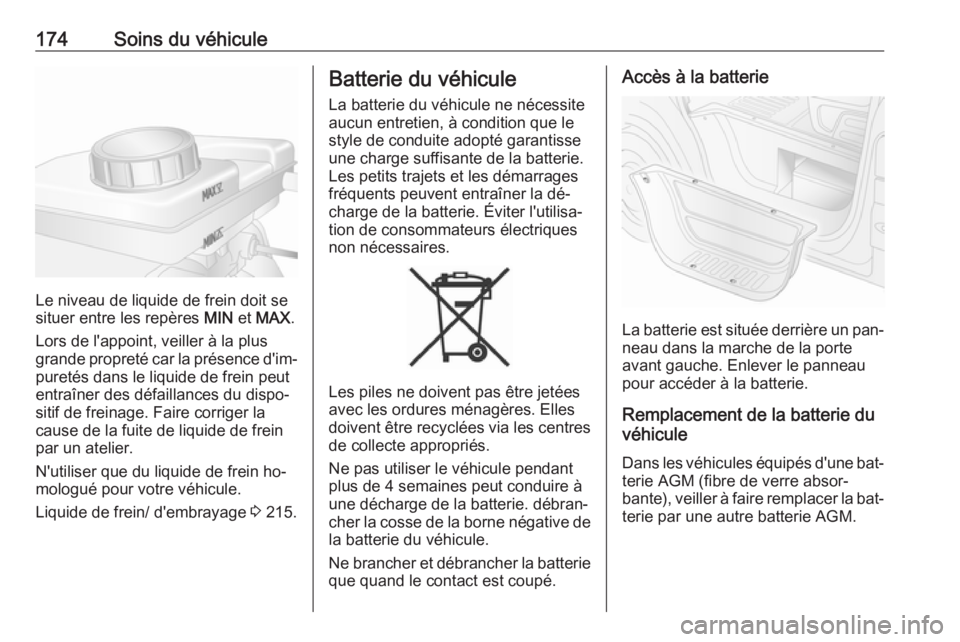

174Soins du véhicule
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la
cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein ho‐
mologué pour votre véhicule.
Liquide de frein/ d'embrayage 3 215.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐
tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Accès à la batterie
La batterie est située derrière un pan‐ neau dans la marche de la porte
avant gauche. Enlever le panneau
pour accéder à la batterie.
Remplacement de la batterie du
véhicule
Dans les véhicules équipés d'une bat‐ terie AGM (fibre de verre absor‐
bante), veiller à faire remplacer la bat‐
terie par une autre batterie AGM.
