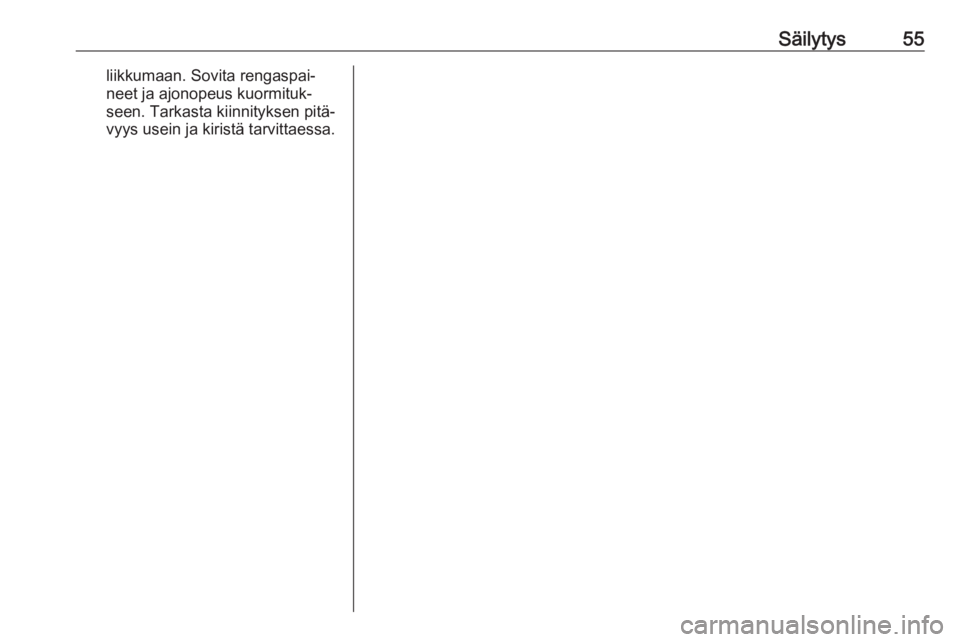

Säilytys55liikkumaan. Sovita rengaspai‐
neet ja ajonopeus kuormituk‐
seen. Tarkasta kiinnityksen pitä‐
vyys usein ja kiristä tarvittaessa.

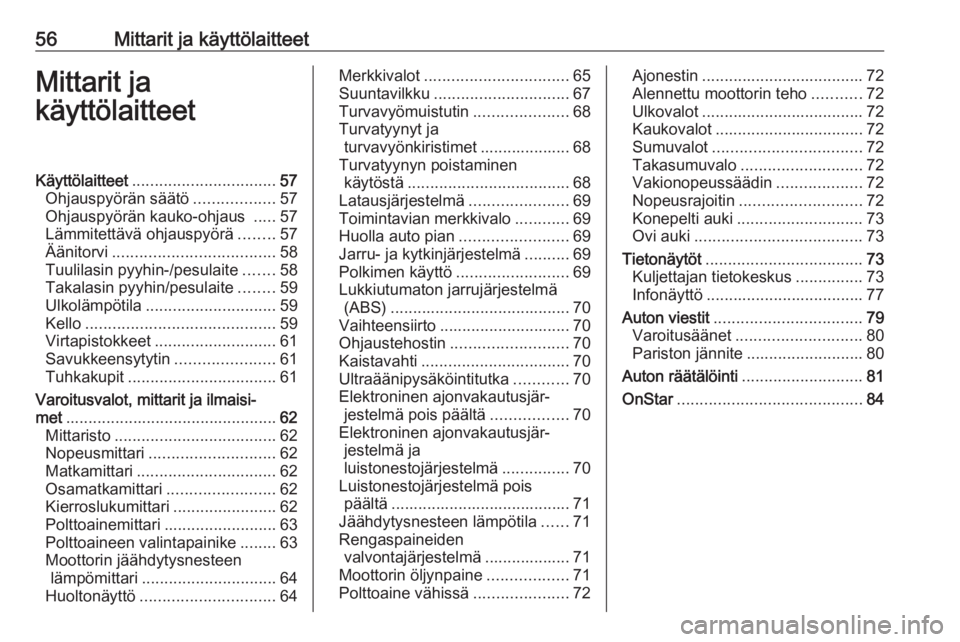

56Mittarit ja käyttölaitteetMittarit ja
käyttölaitteetKäyttölaitteet ................................ 57
Ohjauspyörän säätö ..................57
Ohjauspyörän kauko-ohjaus .....57
Lämmitettävä ohjauspyörä ........57
Äänitorvi .................................... 58
Tuulilasin pyyhin-/pesulaite .......58
Takalasin pyyhin/pesulaite ........59
Ulkolämpötila ............................. 59
Kello .......................................... 59
Virtapistokkeet ........................... 61
Savukkeensytytin ......................61
Tuhkakupit ................................. 61
Varoitusvalot, mittarit ja ilmaisi‐
met ............................................... 62
Mittaristo .................................... 62
Nopeusmittari ............................ 62
Matkamittari ............................... 62
Osamatkamittari ........................62
Kierroslukumittari .......................62
Polttoainemittari .........................63
Polttoaineen valintapainike ........63
Moottorin jäähdytysnesteen lämpömittari .............................. 64
Huoltonäyttö .............................. 64Merkkivalot................................ 65
Suuntavilkku .............................. 67
Turvavyömuistutin .....................68
Turvatyynyt ja turvavyönkiristimet .................... 68
Turvatyynyn poistaminen käytöstä .................................... 68
Latausjärjestelmä ......................69
Toimintavian merkkivalo ............69
Huolla auto pian ........................69
Jarru- ja kytkinjärjestelmä ..........69
Polkimen käyttö ......................... 69
Lukkiutumaton jarrujärjestelmä (ABS) ........................................ 70
Vaihteensiirto ............................. 70
Ohjaustehostin .......................... 70
Kaistavahti ................................. 70
Ultraäänipysäköintitutka ............70
Elektroninen ajonvakautusjär‐ jestelmä pois päältä .................70
Elektroninen ajonvakautusjär‐ jestelmä ja
luistonestojärjestelmä ...............70
Luistonestojärjestelmä pois päältä ........................................ 71
Jäähdytysnesteen lämpötila ......71
Rengaspaineiden valvontajärjestelmä ................... 71
Moottorin öljynpaine ..................71
Polttoaine vähissä .....................72Ajonestin.................................... 72
Alennettu moottorin teho ...........72
Ulkovalot .................................... 72
Kaukovalot ................................. 72
Sumuvalot ................................. 72
Takasumuvalo ........................... 72
Vakionopeussäädin ...................72
Nopeusrajoitin ........................... 72
Konepelti auki ............................ 73
Ovi auki ..................................... 73
Tietonäytöt ................................... 73
Kuljettajan tietokeskus ...............73
Infonäyttö ................................... 77
Auton viestit ................................. 79
Varoitusäänet ............................ 80
Pariston jännite .......................... 80
Auton räätälöinti ........................... 81
OnStar ......................................... 84

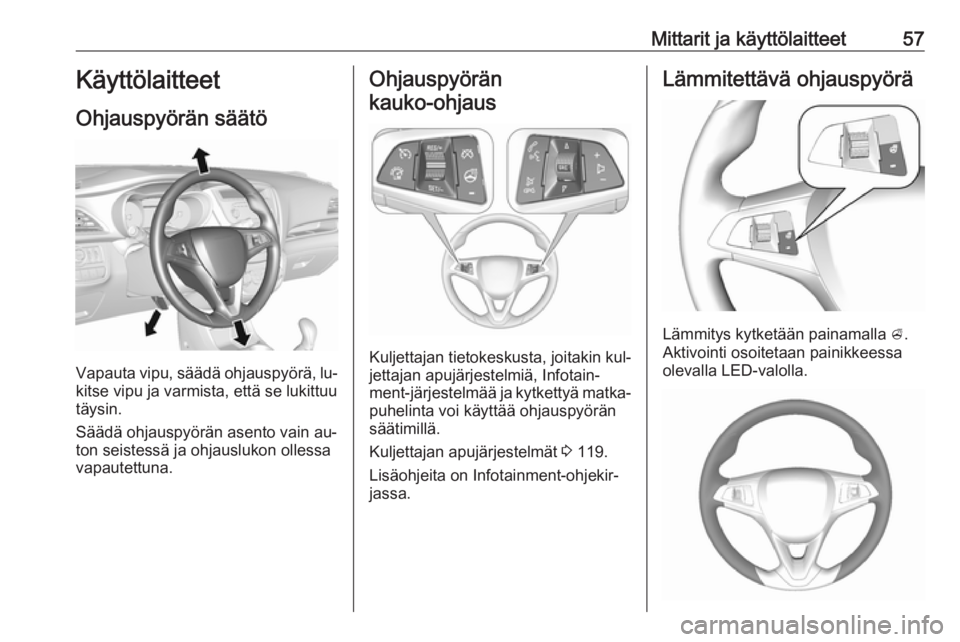

Mittarit ja käyttölaitteet57Käyttölaitteet
Ohjauspyörän säätö
Vapauta vipu, säädä ohjauspyörä, lu‐
kitse vipu ja varmista, että se lukittuu
täysin.
Säädä ohjauspyörän asento vain au‐
ton seistessä ja ohjauslukon ollessa
vapautettuna.
Ohjauspyörän
kauko-ohjaus
Kuljettajan tietokeskusta, joitakin kul‐
jettajan apujärjestelmiä, Infotain‐
ment-järjestelmää ja kytkettyä matka‐
puhelinta voi käyttää ohjauspyörän
säätimillä.
Kuljettajan apujärjestelmät 3 119.
Lisäohjeita on Infotainment-ohjekir‐ jassa.
Lämmitettävä ohjauspyörä
Lämmitys kytketään painamalla A.
Aktivointi osoitetaan painikkeessa olevalla LED-valolla.

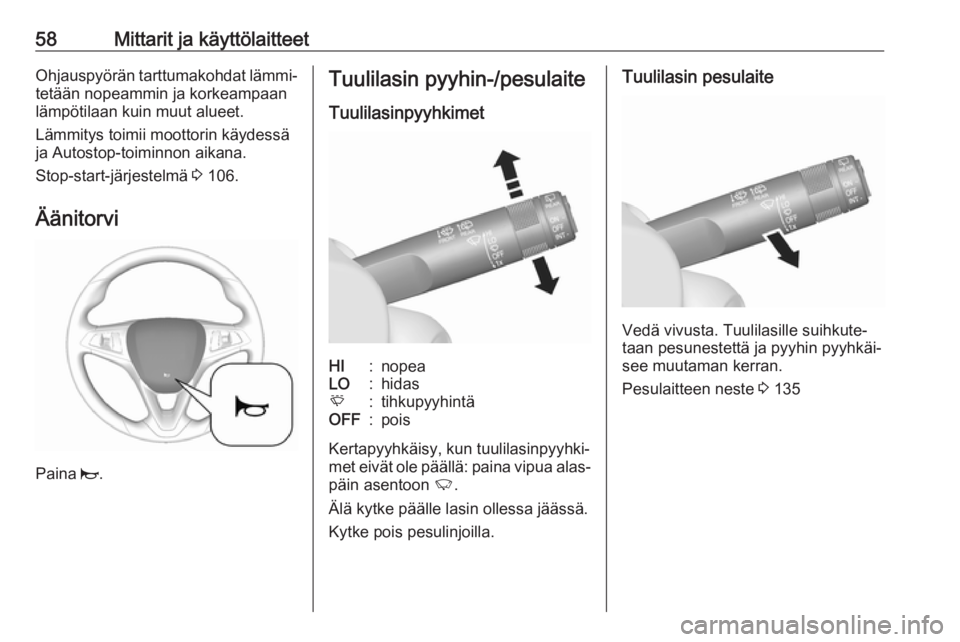

58Mittarit ja käyttölaitteetOhjauspyörän tarttumakohdat lämmi‐tetään nopeammin ja korkeampaan
lämpötilaan kuin muut alueet.
Lämmitys toimii moottorin käydessä ja Autostop-toiminnon aikana.
Stop-start-järjestelmä 3 106.
Äänitorvi
Paina j.
Tuulilasin pyyhin-/pesulaite
TuulilasinpyyhkimetHI:nopeaLO:hidasE:tihkupyyhintäOFF:pois
Kertapyyhkäisy, kun tuulilasinpyyhki‐
met eivät ole päällä: paina vipua alas‐ päin asentoon 2.
Älä kytke päälle lasin ollessa jäässä. Kytke pois pesulinjoilla.
Tuulilasin pesulaite
Vedä vivusta. Tuulilasille suihkute‐
taan pesunestettä ja pyyhin pyyhkäi‐
see muutaman kerran.
Pesulaitteen neste 3 135

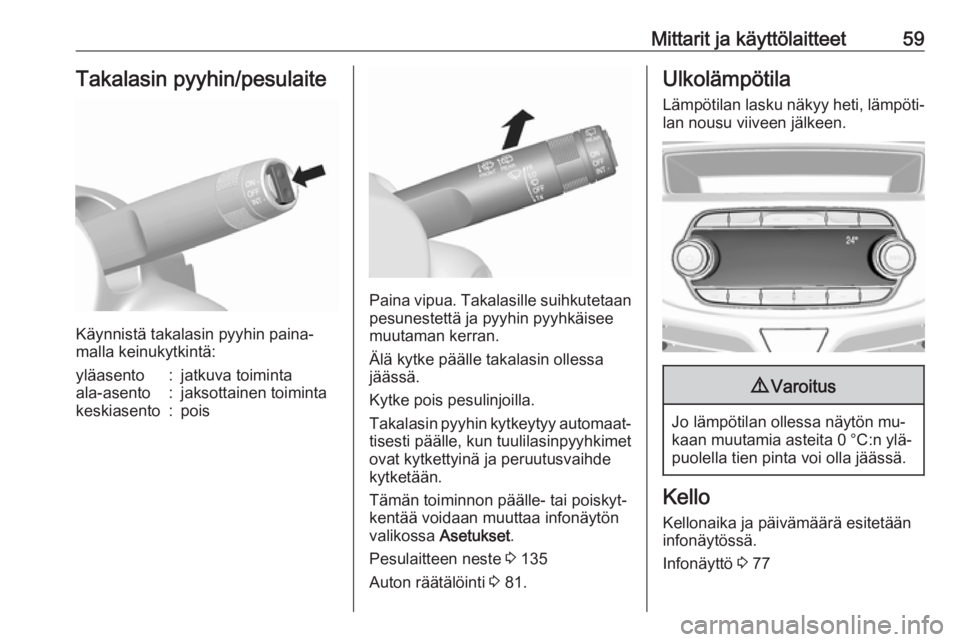

Mittarit ja käyttölaitteet59Takalasin pyyhin/pesulaite
Käynnistä takalasin pyyhin paina‐
malla keinukytkintä:
yläasento:jatkuva toimintaala-asento:jaksottainen toimintakeskiasento:pois
Paina vipua. Takalasille suihkutetaan pesunestettä ja pyyhin pyyhkäisee
muutaman kerran.
Älä kytke päälle takalasin ollessa
jäässä.
Kytke pois pesulinjoilla.
Takalasin pyyhin kytkeytyy automaat‐
tisesti päälle, kun tuulilasinpyyhkimet
ovat kytkettyinä ja peruutusvaihde
kytketään.
Tämän toiminnon päälle- tai poiskyt‐
kentää voidaan muuttaa infonäytön
valikossa Asetukset.
Pesulaitteen neste 3 135
Auton räätälöinti 3 81.
Ulkolämpötila
Lämpötilan lasku näkyy heti, lämpöti‐
lan nousu viiveen jälkeen.9 Varoitus
Jo lämpötilan ollessa näytön mu‐
kaan muutamia asteita 0 °C:n ylä‐
puolella tien pinta voi olla jäässä.
Kello
Kellonaika ja päivämäärä esitetään
infonäytössä.
Infonäyttö 3 77

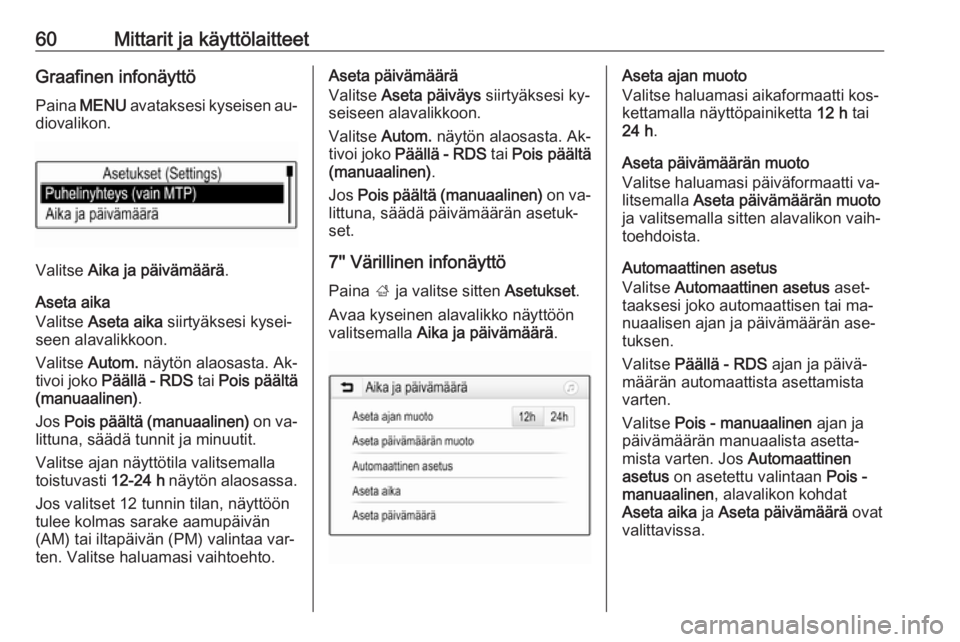

60Mittarit ja käyttölaitteetGraafinen infonäyttöPaina MENU avataksesi kyseisen au‐
diovalikon.
Valitse Aika ja päivämäärä .
Aseta aika
Valitse Aseta aika siirtyäksesi kysei‐
seen alavalikkoon.
Valitse Autom. näytön alaosasta. Ak‐
tivoi joko Päällä - RDS tai Pois päältä
(manuaalinen) .
Jos Pois päältä (manuaalinen) on va‐
littuna, säädä tunnit ja minuutit.
Valitse ajan näyttötila valitsemalla
toistuvasti 12-24 h näytön alaosassa.
Jos valitset 12 tunnin tilan, näyttöön
tulee kolmas sarake aamupäivän
(AM) tai iltapäivän (PM) valintaa var‐
ten. Valitse haluamasi vaihtoehto.
Aseta päivämäärä
Valitse Aseta päiväys siirtyäksesi ky‐
seiseen alavalikkoon.
Valitse Autom. näytön alaosasta. Ak‐
tivoi joko Päällä - RDS tai Pois päältä
(manuaalinen) .
Jos Pois päältä (manuaalinen) on va‐
littuna, säädä päivämäärän asetuk‐
set.
7'' Värillinen infonäyttö
Paina ; ja valitse sitten Asetukset.
Avaa kyseinen alavalikko näyttöön
valitsemalla Aika ja päivämäärä .Aseta ajan muoto
Valitse haluamasi aikaformaatti kos‐
kettamalla näyttöpainiketta 12 h tai
24 h .
Aseta päivämäärän muoto
Valitse haluamasi päiväformaatti va‐
litsemalla Aseta päivämäärän muoto
ja valitsemalla sitten alavalikon vaih‐
toehdoista.
Automaattinen asetus
Valitse Automaattinen asetus aset‐
taaksesi joko automaattisen tai ma‐
nuaalisen ajan ja päivämäärän ase‐
tuksen.
Valitse Päällä - RDS ajan ja päivä‐
määrän automaattista asettamista
varten.
Valitse Pois - manuaalinen ajan ja
päivämäärän manuaalista asetta‐ mista varten. Jos Automaattinen
asetus on asetettu valintaan Pois -
manuaalinen , alavalikon kohdat
Aseta aika ja Aseta päivämäärä ovat
valittavissa.

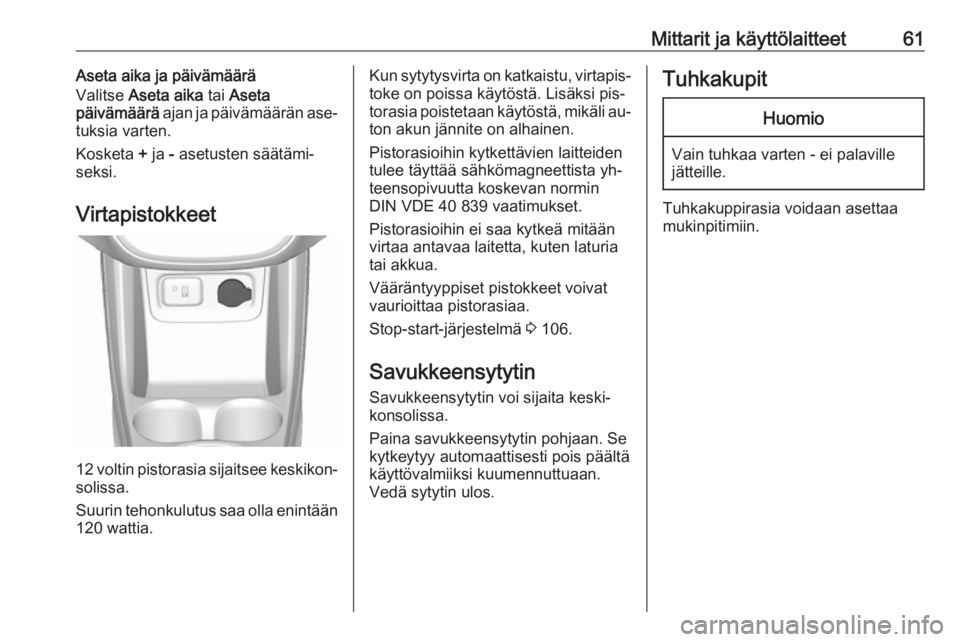

Mittarit ja käyttölaitteet61Aseta aika ja päivämäärä
Valitse Aseta aika tai Aseta
päivämäärä ajan ja päivämäärän ase‐
tuksia varten.
Kosketa + ja - asetusten säätämi‐
seksi.
Virtapistokkeet
12 voltin pistorasia sijaitsee keskikon‐
solissa.
Suurin tehonkulutus saa olla enintään 120 wattia.
Kun sytytysvirta on katkaistu, virtapis‐ toke on poissa käytöstä. Lisäksi pis‐
torasia poistetaan käytöstä, mikäli au‐
ton akun jännite on alhainen.
Pistorasioihin kytkettävien laitteiden
tulee täyttää sähkömagneettista yh‐
teensopivuutta koskevan normin
DIN VDE 40 839 vaatimukset.
Pistorasioihin ei saa kytkeä mitään
virtaa antavaa laitetta, kuten laturia tai akkua.
Vääräntyyppiset pistokkeet voivat
vaurioittaa pistorasiaa.
Stop-start-järjestelmä 3 106.
Savukkeensytytin
Savukkeensytytin voi sijaita keski‐
konsolissa.
Paina savukkeensytytin pohjaan. Se kytkeytyy automaattisesti pois päältäkäyttövalmiiksi kuumennuttuaan.
Vedä sytytin ulos.TuhkakupitHuomio
Vain tuhkaa varten - ei palaville
jätteille.
Tuhkakuppirasia voidaan asettaa
mukinpitimiin.

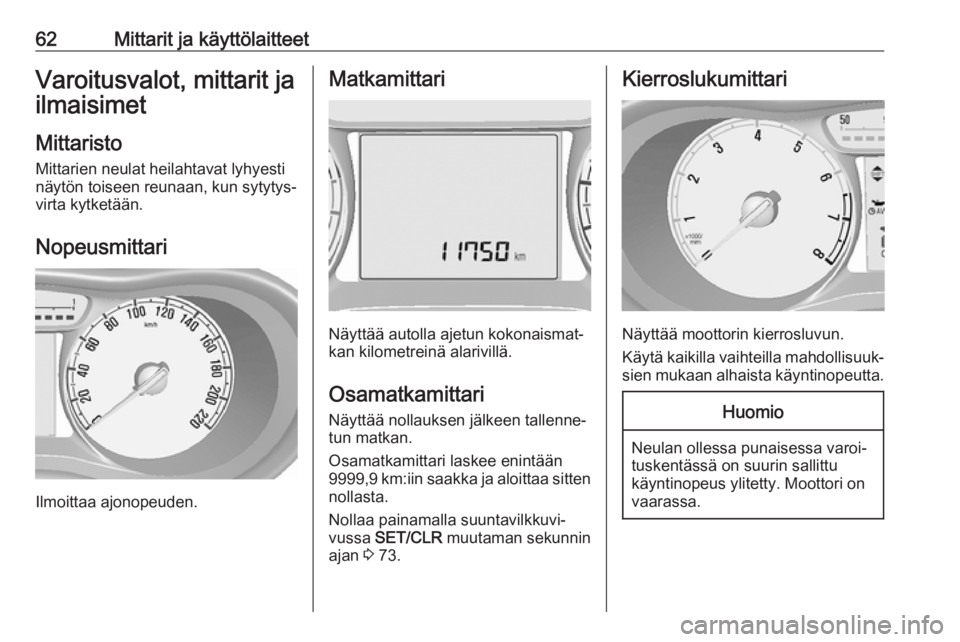

62Mittarit ja käyttölaitteetVaroitusvalot, mittarit jailmaisimet
Mittaristo
Mittarien neulat heilahtavat lyhyesti
näytön toiseen reunaan, kun sytytys‐
virta kytketään.
Nopeusmittari
Ilmoittaa ajonopeuden.
Matkamittari
Näyttää autolla ajetun kokonaismat‐
kan kilometreinä alarivillä.
Osamatkamittari
Näyttää nollauksen jälkeen tallenne‐
tun matkan.
Osamatkamittari laskee enintään
9999,9 km:iin saakka ja aloittaa sitten nollasta.
Nollaa painamalla suuntavilkkuvi‐
vussa SET/CLR muutaman sekunnin
ajan 3 73.
Kierroslukumittari
Näyttää moottorin kierrosluvun.
Käytä kaikilla vaihteilla mahdollisuuk‐
sien mukaan alhaista käyntinopeutta.
Huomio
Neulan ollessa punaisessa varoi‐
tuskentässä on suurin sallittu
käyntinopeus ylitetty. Moottori on
vaarassa.
