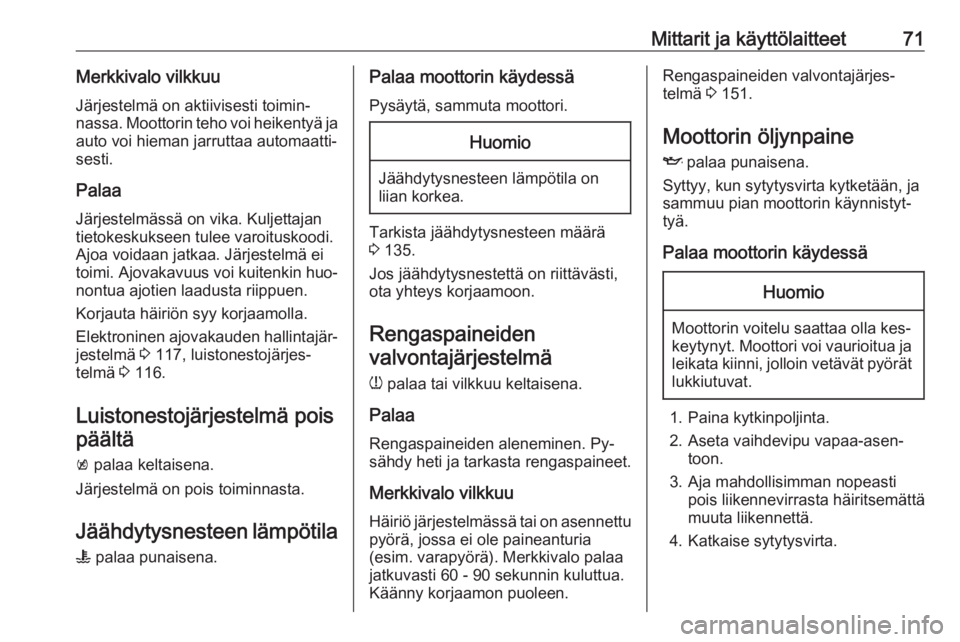

Mittarit ja käyttölaitteet71Merkkivalo vilkkuuJärjestelmä on aktiivisesti toimin‐
nassa. Moottorin teho voi heikentyä ja auto voi hieman jarruttaa automaatti‐
sesti.
Palaa Järjestelmässä on vika. Kuljettajan
tietokeskukseen tulee varoituskoodi.
Ajoa voidaan jatkaa. Järjestelmä ei toimi. Ajovakavuus voi kuitenkin huo‐
nontua ajotien laadusta riippuen.
Korjauta häiriön syy korjaamolla.
Elektroninen ajovakauden hallintajär‐ jestelmä 3 117, luistonestojärjes‐
telmä 3 116.
Luistonestojärjestelmä pois päältä
k palaa keltaisena.
Järjestelmä on pois toiminnasta.
Jäähdytysnesteen lämpötila W palaa punaisena.Palaa moottorin käydessä
Pysäytä, sammuta moottori.Huomio
Jäähdytysnesteen lämpötila on
liian korkea.
Tarkista jäähdytysnesteen määrä
3 135.
Jos jäähdytysnestettä on riittävästi, ota yhteys korjaamoon.
Rengaspaineiden valvontajärjestelmä
w palaa tai vilkkuu keltaisena.
Palaa Rengaspaineiden aleneminen. Py‐
sähdy heti ja tarkasta rengaspaineet.
Merkkivalo vilkkuu Häiriö järjestelmässä tai on asennettu
pyörä, jossa ei ole paineanturia
(esim. varapyörä). Merkkivalo palaa
jatkuvasti 60 - 90 sekunnin kuluttua. Käänny korjaamon puoleen.
Rengaspaineiden valvontajärjes‐
telmä 3 151.
Moottorin öljynpaine I palaa punaisena.
Syttyy, kun sytytysvirta kytketään, ja
sammuu pian moottorin käynnistyt‐
tyä.
Palaa moottorin käydessäHuomio
Moottorin voitelu saattaa olla kes‐
keytynyt. Moottori voi vaurioitua ja leikata kiinni, jolloin vetävät pyörät
lukkiutuvat.
1. Paina kytkinpoljinta.
2. Aseta vaihdevipu vapaa-asen‐ toon.
3. Aja mahdollisimman nopeasti pois liikennevirrasta häiritsemättä
muuta liikennettä.
4. Katkaise sytytysvirta.

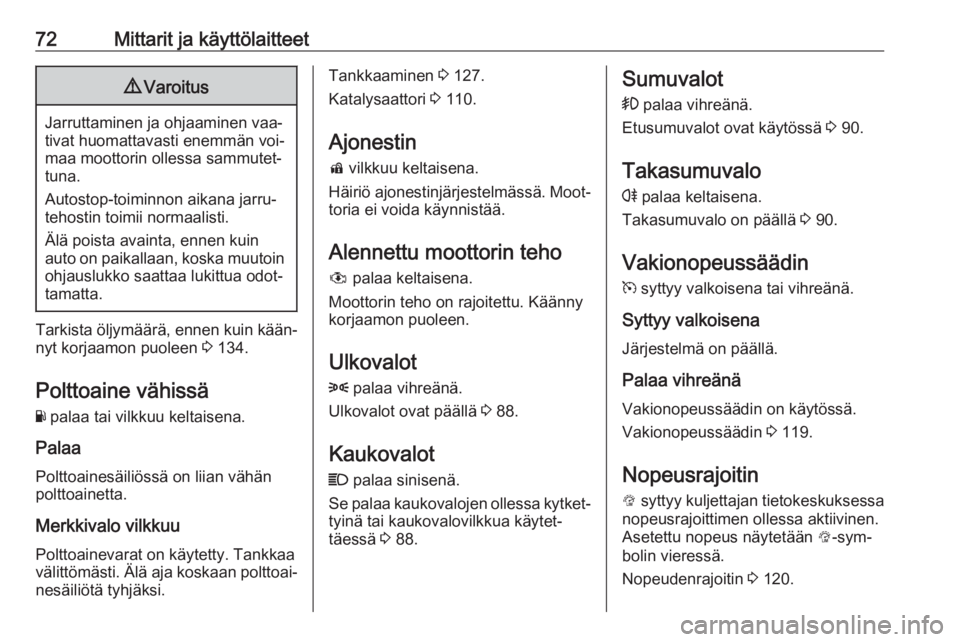

72Mittarit ja käyttölaitteet9Varoitus
Jarruttaminen ja ohjaaminen vaa‐
tivat huomattavasti enemmän voi‐
maa moottorin ollessa sammutet‐
tuna.
Autostop-toiminnon aikana jarru‐
tehostin toimii normaalisti.
Älä poista avainta, ennen kuin
auto on paikallaan, koska muutoin
ohjauslukko saattaa lukittua odot‐
tamatta.
Tarkista öljymäärä, ennen kuin kään‐
nyt korjaamon puoleen 3 134.
Polttoaine vähissä
Y palaa tai vilkkuu keltaisena.
Palaa Polttoainesäiliössä on liian vähänpolttoainetta.
Merkkivalo vilkkuuPolttoainevarat on käytetty. Tankkaa
välittömästi. Älä aja koskaan polttoai‐
nesäiliötä tyhjäksi.
Tankkaaminen 3 127.
Katalysaattori 3 110.
Ajonestin
d vilkkuu keltaisena.
Häiriö ajonestinjärjestelmässä. Moot‐
toria ei voida käynnistää.
Alennettu moottorin teho # palaa keltaisena.
Moottorin teho on rajoitettu. Käänny
korjaamon puoleen.
Ulkovalot 8 palaa vihreänä.
Ulkovalot ovat päällä 3 88.
Kaukovalot C palaa sinisenä.
Se palaa kaukovalojen ollessa kytket‐
tyinä tai kaukovalovilkkua käytet‐
täessä 3 88.Sumuvalot
> palaa vihreänä.
Etusumuvalot ovat käytössä 3 90.
Takasumuvalo r palaa keltaisena.
Takasumuvalo on päällä 3 90.
Vakionopeussäädin
m syttyy valkoisena tai vihreänä.
Syttyy valkoisena
Järjestelmä on päällä.
Palaa vihreänäVakionopeussäädin on käytössä.
Vakionopeussäädin 3 119.
Nopeusrajoitin
L syttyy kuljettajan tietokeskuksessa
nopeusrajoittimen ollessa aktiivinen.
Asetettu nopeus näytetään L-sym‐
bolin vieressä.
Nopeudenrajoitin 3 120.

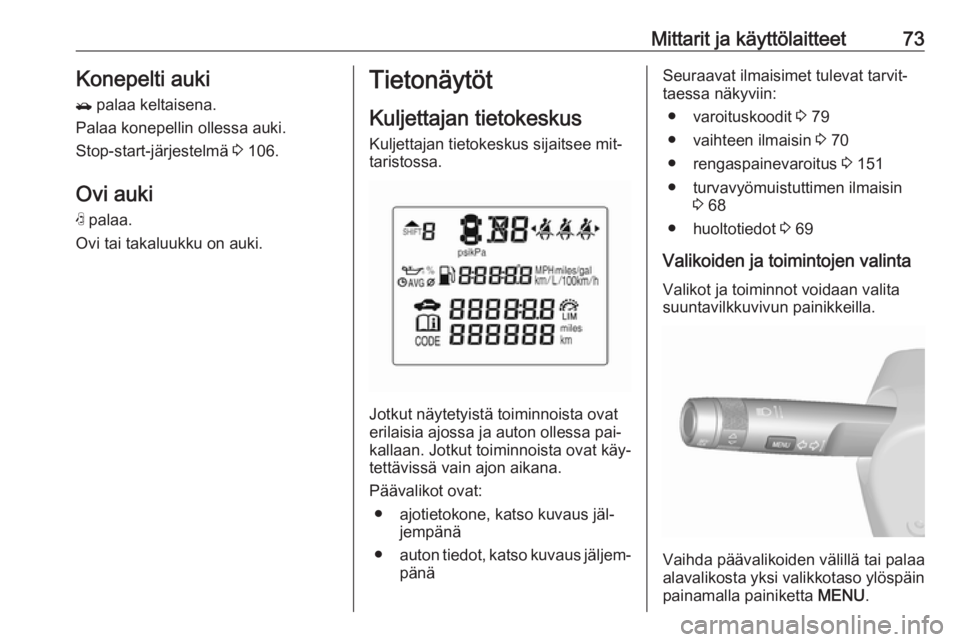

Mittarit ja käyttölaitteet73Konepelti auki
/ palaa keltaisena.
Palaa konepellin ollessa auki.
Stop-start-järjestelmä 3 106.
Ovi auki
N palaa.
Ovi tai takaluukku on auki.Tietonäytöt
Kuljettajan tietokeskus
Kuljettajan tietokeskus sijaitsee mit‐
taristossa.
Jotkut näytetyistä toiminnoista ovat
erilaisia ajossa ja auton ollessa pai‐
kallaan. Jotkut toiminnoista ovat käy‐
tettävissä vain ajon aikana.
Päävalikot ovat: ● ajotietokone, katso kuvaus jäl‐ jempänä
● auton tiedot, katso kuvaus jäljem‐
pänä
Seuraavat ilmaisimet tulevat tarvit‐
taessa näkyviin:
● varoituskoodit 3 79
● vaihteen ilmaisin 3 70
● rengaspainevaroitus 3 151
● turvavyömuistuttimen ilmaisin 3 68
● huoltotiedot 3 69
Valikoiden ja toimintojen valinta
Valikot ja toiminnot voidaan valita
suuntavilkkuvivun painikkeilla.
Vaihda päävalikoiden välillä tai palaa
alavalikosta yksi valikkotaso ylöspäin painamalla painiketta MENU.

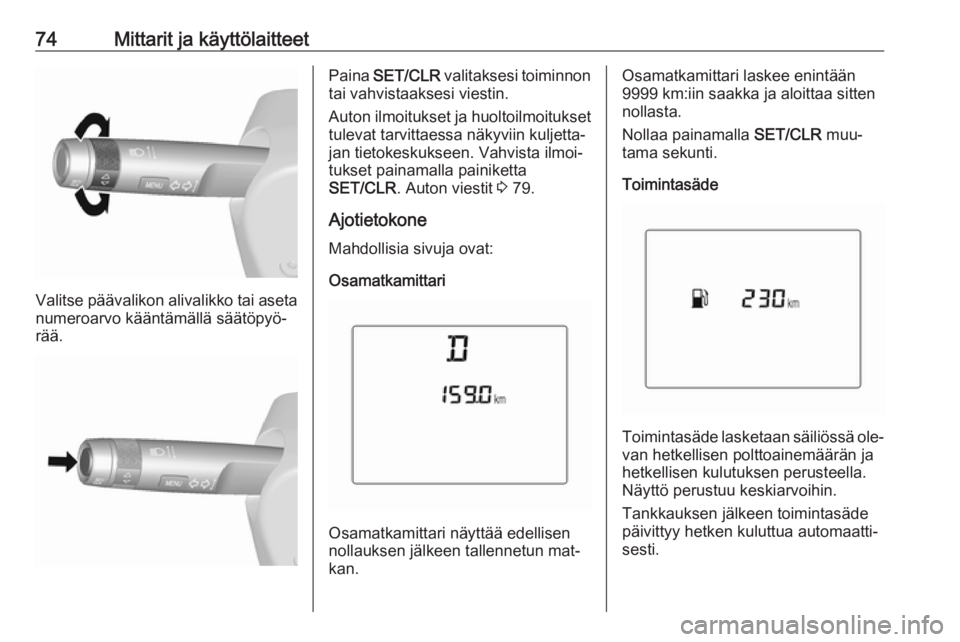

74Mittarit ja käyttölaitteet
Valitse päävalikon alivalikko tai asetanumeroarvo kääntämällä säätöpyö‐rää.
Paina SET/CLR valitaksesi toiminnon
tai vahvistaaksesi viestin.
Auton ilmoitukset ja huoltoilmoitukset
tulevat tarvittaessa näkyviin kuljetta‐
jan tietokeskukseen. Vahvista ilmoi‐
tukset painamalla painiketta
SET/CLR . Auton viestit 3 79.
Ajotietokone Mahdollisia sivuja ovat:
Osamatkamittari
Osamatkamittari näyttää edellisen
nollauksen jälkeen tallennetun mat‐
kan.
Osamatkamittari laskee enintään
9999 km:iin saakka ja aloittaa sitten
nollasta.
Nollaa painamalla SET/CLR muu‐
tama sekunti.
Toimintasäde
Toimintasäde lasketaan säiliössä ole‐ van hetkellisen polttoainemäärän ja
hetkellisen kulutuksen perusteella.
Näyttö perustuu keskiarvoihin.
Tankkauksen jälkeen toimintasäde
päivittyy hetken kuluttua automaatti‐
sesti.

Mittarit ja käyttölaitteet75Kun polttoaineen määrä säiliössä on
alhainen, näytössä näkyy viesti ja
merkkivalo Y polttoainemittarissa syt‐
tyy.
Kun säiliö on täytettävä heti, näyttöön
tulee varoituskoodi, joka jää näyttöön.
Lisäksi merkkivalo Y vilkkuu polttoai‐
nemittarissa 3 72.
Toimintasäde, LPG-versio
Näyttää kunkin polttoainesäiliön
(LPG ja bensiini) arvioidun kokonais‐
toimintasäteen.
KeskinopeusKeskinopeuden näyttö. Mittaus voi‐
daan käynnistää uudelleen milloin ta‐
hansa.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä si‐ vulla.
Hetkellinen kulutus
Hetkellisen kulutuksen näyttö.
LPG-moottorilla varustetuissa au‐ toissa: Hetkellinen kulutus ilmoite‐
taan valittuna olevalle tilalle, LPG tai
bensiini.
Keskikulutus
Keskikulutuksen näyttö. Mittaus voi‐
daan nollata milloin tahansa ja aloit‐
taa alusta oletusarvosta.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan ollessasi tällä si‐
vulla.
LPG-moottorilla varustetuissa au‐ toissa: Keskikulutus ilmoitetaan valit‐
tuna olevalle tilalle, LPG tai bensiini.

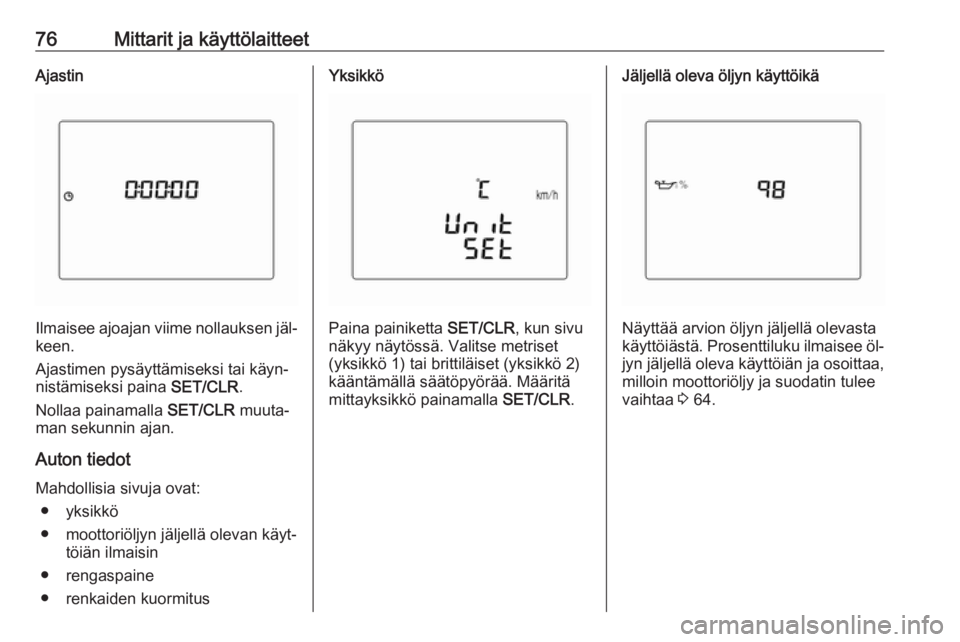

76Mittarit ja käyttölaitteetAjastin
Ilmaisee ajoajan viime nollauksen jäl‐
keen.
Ajastimen pysäyttämiseksi tai käyn‐
nistämiseksi paina SET/CLR.
Nollaa painamalla SET/CLR muuta‐
man sekunnin ajan.
Auton tiedot
Mahdollisia sivuja ovat: ● yksikkö
● moottoriöljyn jäljellä olevan käyt‐ töiän ilmaisin
● rengaspaine
● renkaiden kuormitus
Yksikkö
Paina painiketta SET/CLR, kun sivu
näkyy näytössä. Valitse metriset
(yksikkö 1) tai brittiläiset (yksikkö 2)
kääntämällä säätöpyörää. Määritä
mittayksikkö painamalla SET/CLR.
Jäljellä oleva öljyn käyttöikä
Näyttää arvion öljyn jäljellä olevasta
käyttöiästä. Prosenttiluku ilmaisee öl‐ jyn jäljellä oleva käyttöiän ja osoittaa,
milloin moottoriöljy ja suodatin tulee
vaihtaa 3 64.

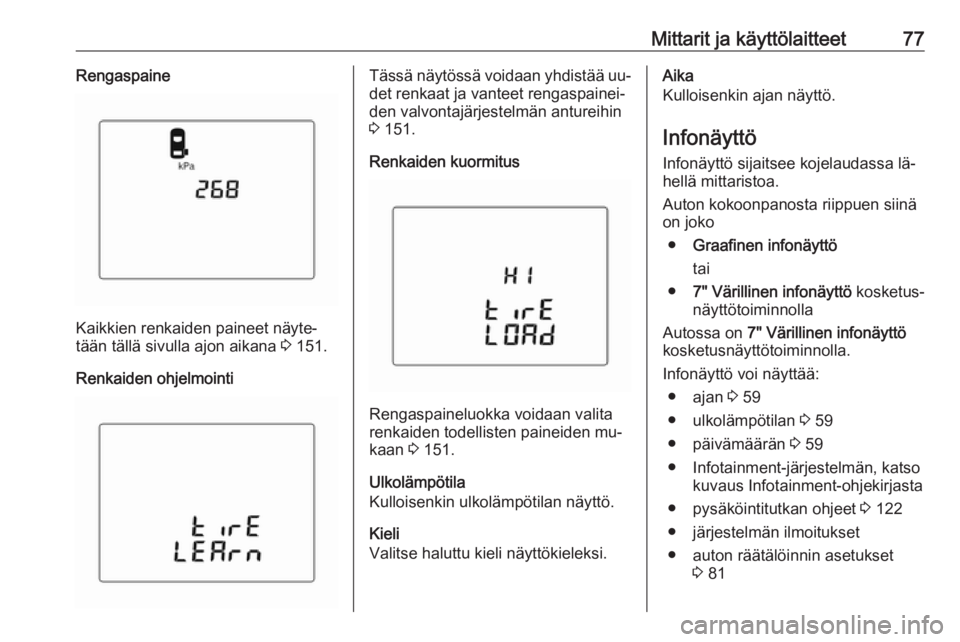

Mittarit ja käyttölaitteet77Rengaspaine
Kaikkien renkaiden paineet näyte‐
tään tällä sivulla ajon aikana 3 151.
Renkaiden ohjelmointi
Tässä näytössä voidaan yhdistää uu‐ det renkaat ja vanteet rengaspainei‐
den valvontajärjestelmän antureihin
3 151.
Renkaiden kuormitus
Rengaspaineluokka voidaan valita
renkaiden todellisten paineiden mu‐
kaan 3 151.
Ulkolämpötila
Kulloisenkin ulkolämpötilan näyttö.
Kieli
Valitse haluttu kieli näyttökieleksi.
Aika
Kulloisenkin ajan näyttö.
Infonäyttö
Infonäyttö sijaitsee kojelaudassa lä‐
hellä mittaristoa.
Auton kokoonpanosta riippuen siinä
on joko
● Graafinen infonäyttö
tai
● 7" Värillinen infonäyttö kosketus‐
näyttötoiminnolla
Autossa on 7" Värillinen infonäyttö
kosketusnäyttötoiminnolla.
Infonäyttö voi näyttää: ● ajan 3 59
● ulkolämpötilan 3 59
● päivämäärän 3 59
● Infotainment-järjestelmän, katso kuvaus Infotainment-ohjekirjasta
● pysäköintitutkan ohjeet 3 122
● järjestelmän ilmoitukset
● auton räätälöinnin asetukset 3 81

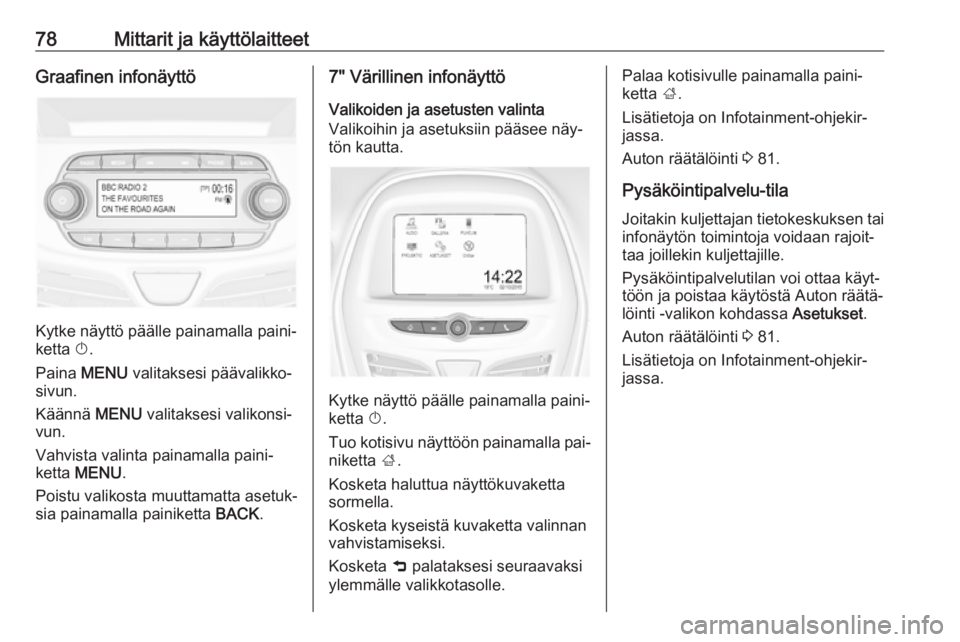

78Mittarit ja käyttölaitteetGraafinen infonäyttö
Kytke näyttö päälle painamalla paini‐
ketta X.
Paina MENU valitaksesi päävalikko‐
sivun.
Käännä MENU valitaksesi valikonsi‐
vun.
Vahvista valinta painamalla paini‐
ketta MENU .
Poistu valikosta muuttamatta asetuk‐
sia painamalla painiketta BACK.
7" Värillinen infonäyttö
Valikoiden ja asetusten valinta
Valikoihin ja asetuksiin pääsee näy‐
tön kautta.
Kytke näyttö päälle painamalla paini‐
ketta X.
Tuo kotisivu näyttöön painamalla pai‐
niketta ;.
Kosketa haluttua näyttökuvaketta
sormella.
Kosketa kyseistä kuvaketta valinnan
vahvistamiseksi.
Kosketa 9 palataksesi seuraavaksi
ylemmälle valikkotasolle.
Palaa kotisivulle painamalla paini‐
ketta ;.
Lisätietoja on Infotainment-ohjekir‐
jassa.
Auton räätälöinti 3 81.
Pysäköintipalvelu-tila
Joitakin kuljettajan tietokeskuksen tai
infonäytön toimintoja voidaan rajoit‐
taa joillekin kuljettajille.
Pysäköintipalvelutilan voi ottaa käyt‐
töön ja poistaa käytöstä Auton räätä‐
löinti -valikon kohdassa Asetukset.
Auton räätälöinti 3 81.
Lisätietoja on Infotainment-ohjekir‐
jassa.
