Auton hoito1433. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.

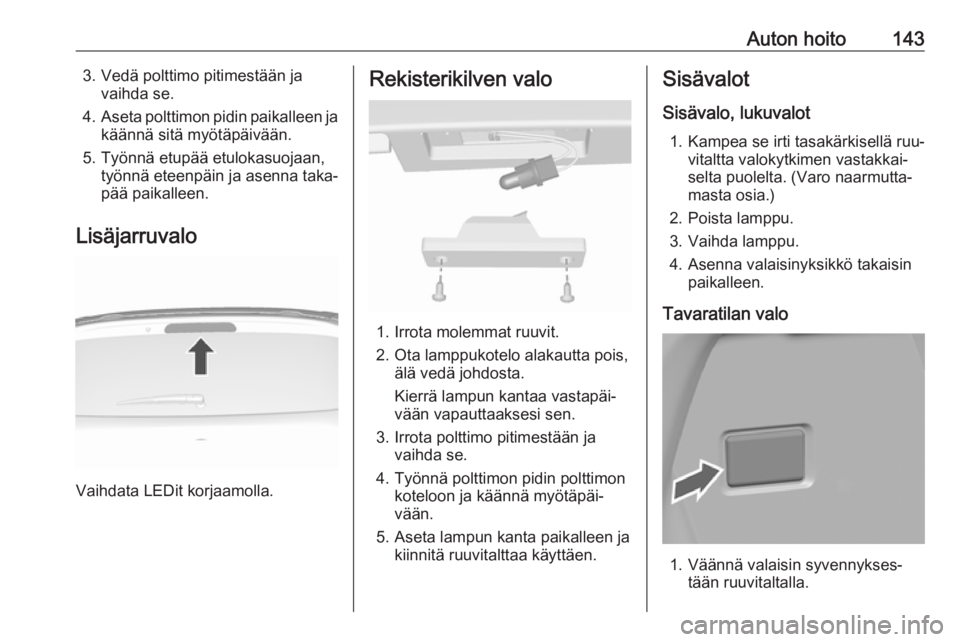

5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna taka‐
pää paikalleen.
Lisäjarruvalo
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakautta pois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi‐
vään vapauttaaksesi sen.
3. Irrota polttimo pitimestään ja vaihda se.
4. Työnnä polttimon pidin polttimon koteloon ja käännä myötäpäi‐
vään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.
Sisävalot
Sisävalo, lukuvalot 1. Kampea se irti tasakärkisellä ruu‐ vitaltta valokytkimen vastakkai‐
selta puolelta. (Varo naarmutta‐
masta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo

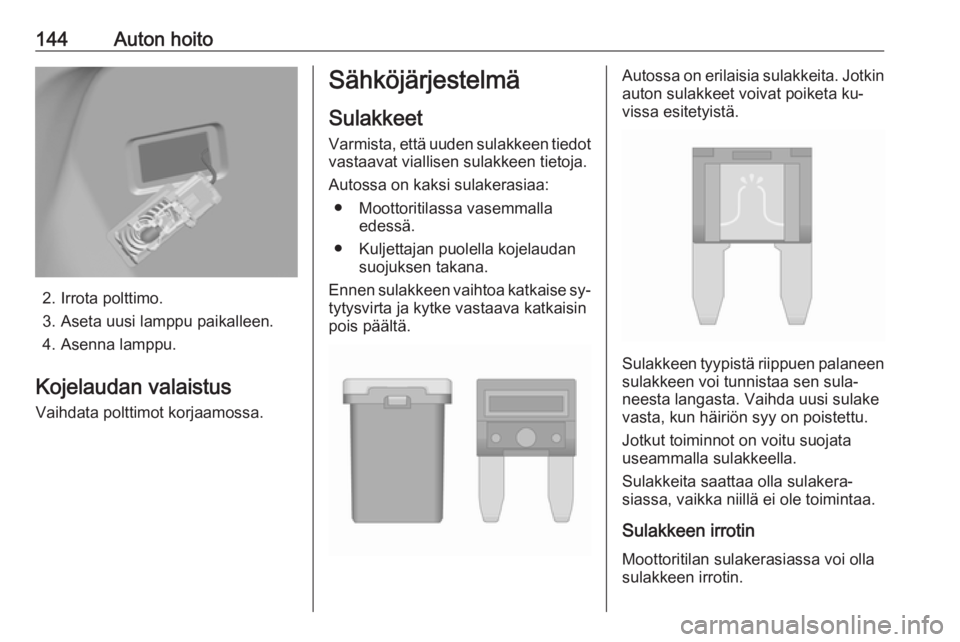

1. Väännä valaisin syvennykses‐ tään ruuvitaltalla.

144Auton hoito
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata polttimot korjaamossa.
Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● Moottoritilassa vasemmalla edessä.
● Kuljettajan puolella kojelaudan suojuksen takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita. Jotkin
auton sulakkeet voivat poiketa ku‐
vissa esitetyistä.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

Auton hoito145
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.

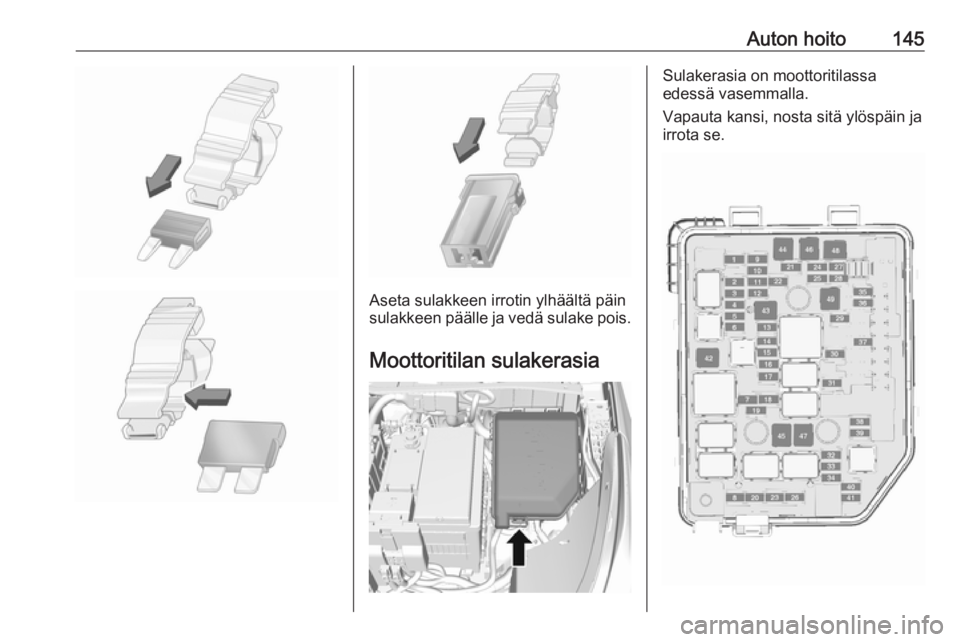

Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.

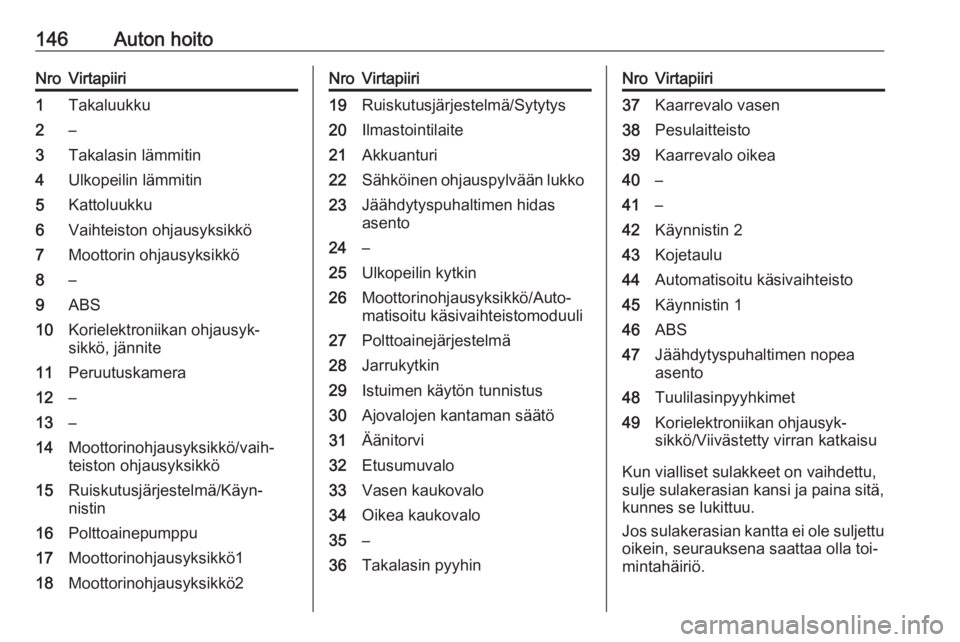

146Auton hoitoNroVirtapiiri1Takaluukku2–3Takalasin lämmitin4Ulkopeilin lämmitin5Kattoluukku6Vaihteiston ohjausyksikkö7Moottorin ohjausyksikkö8–9ABS10Korielektroniikan ohjausyk‐
sikkö, jännite11Peruutuskamera12–13–14Moottorinohjausyksikkö/vaih‐
teiston ohjausyksikkö15Ruiskutusjärjestelmä/Käyn‐
nistin16Polttoainepumppu17Moottorinohjausyksikkö118Moottorinohjausyksikkö2NroVirtapiiri19Ruiskutusjärjestelmä/Sytytys20Ilmastointilaite21Akkuanturi22Sähköinen ohjauspylvään lukko23Jäähdytyspuhaltimen hidas
asento24–25Ulkopeilin kytkin26Moottorinohjausyksikkö/Auto‐
matisoitu käsivaihteistomoduuli27Polttoainejärjestelmä28Jarrukytkin29Istuimen käytön tunnistus30Ajovalojen kantaman säätö31Äänitorvi32Etusumuvalo33Vasen kaukovalo34Oikea kaukovalo35–36Takalasin pyyhinNroVirtapiiri37Kaarrevalo vasen38Pesulaitteisto39Kaarrevalo oikea40–41–42Käynnistin 243Kojetaulu44Automatisoitu käsivaihteisto45Käynnistin 146ABS47Jäähdytyspuhaltimen nopea
asento48Tuulilasinpyyhkimet49Korielektroniikan ohjausyk‐
sikkö/Viivästetty virran katkaisu
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.

Auton hoito147Kojelaudan sulakerasia

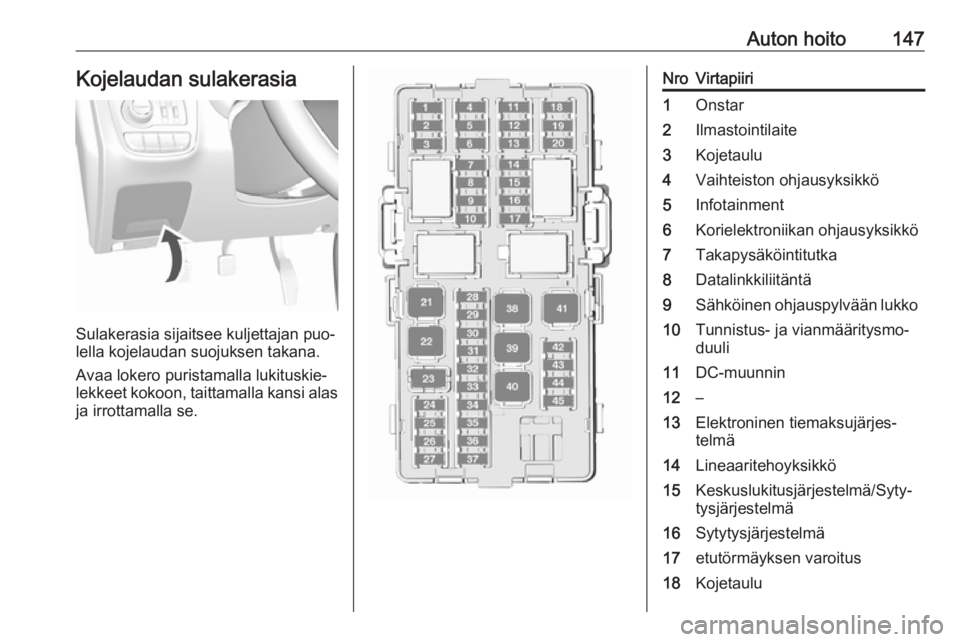

Sulakerasia sijaitsee kuljettajan puo‐
lella kojelaudan suojuksen takana.
Avaa lokero puristamalla lukituskie‐
lekkeet kokoon, taittamalla kansi alas ja irrottamalla se.
NroVirtapiiri1Onstar2Ilmastointilaite3Kojetaulu4Vaihteiston ohjausyksikkö5Infotainment6Korielektroniikan ohjausyksikkö7Takapysäköintitutka8Datalinkkiliitäntä9Sähköinen ohjauspylvään lukko10Tunnistus- ja vianmääritysmo‐
duuli11DC-muunnin12–13Elektroninen tiemaksujärjes‐
telmä14Lineaaritehoyksikkö15Keskuslukitusjärjestelmä/Syty‐
tysjärjestelmä16Sytytysjärjestelmä17etutörmäyksen varoitus18Kojetaulu

148Auton hoitoNroVirtapiiri19Etutörmäyksen varoituksen
ilmaisin20Ajovalojen kantaman säätö21Sähkötoimiset etuikkunat22Sähkötoimiset takaikkunat23–24Automatisoitu käsivaihteisto‐
moduuli25Lisävirtapistoke26Kattoluukku27–28Korielektroniikan ohjausyk‐
sikkö 829Korielektroniikan ohjausyk‐
sikkö 730Korielektroniikan ohjausyk‐
sikkö 631Korielektroniikan ohjausyk‐
sikkö 532Korielektroniikan ohjausyk‐
sikkö 4NroVirtapiiri33Korielektroniikan ohjausyk‐
sikkö 334Korielektroniikan ohjausyk‐
sikkö 235Korielektroniikan ohjausyk‐
sikkö 1
–36Sytytysjärjestelmä37Ohjauspyörän käyttösäädin
LED38–39Logistiikka/DC-muunnin40Sähkötoiminen ikkuna, kuljet‐
taja41Puhallin42Istuinlämmitys, etuistuimet43Ilmastointilaite44Lämmitettävä ohjauspyörä45Korielektroniikan ohjausyk‐
sikkö 2Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot

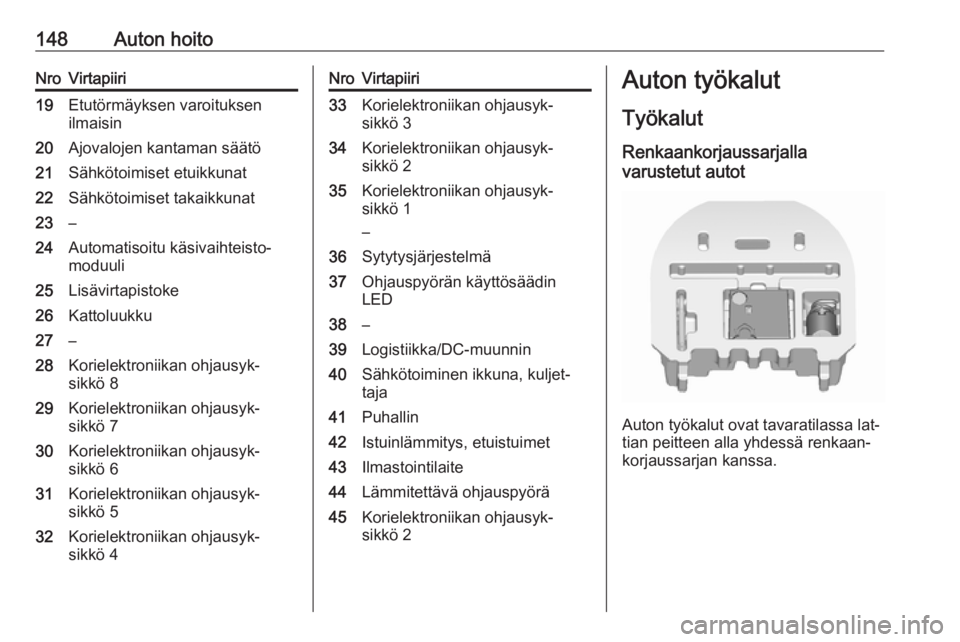

Auton työkalut ovat tavaratilassa lat‐
tian peitteen alla yhdessä renkaan‐ korjaussarjan kanssa.

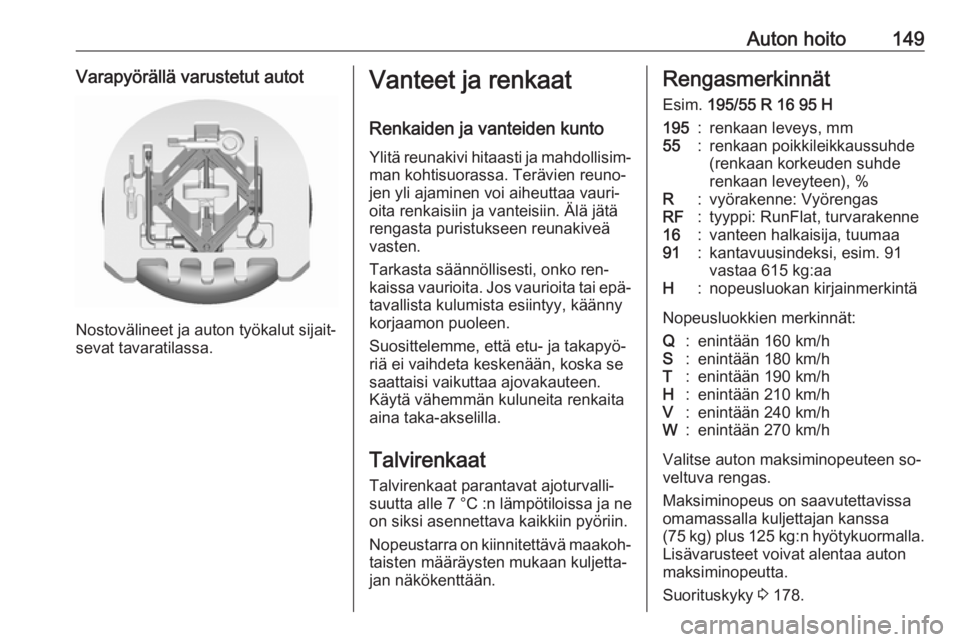

Auton hoito149Varapyörällä varustetut autot
Nostovälineet ja auton työkalut sijait‐
sevat tavaratilassa.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C :n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐
taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
Esim. 195/55 R 16 95 H195:renkaan leveys, mm55:renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R:vyörakenne: VyörengasRF:tyyppi: RunFlat, turvarakenne16:vanteen halkaisija, tuumaa91:kantavuusindeksi, esim. 91
vastaa 615 kg:aaH:nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q:enintään 160 km/hS:enintään 180 km/hT:enintään 190 km/hH:enintään 210 km/hV:enintään 240 km/hW:enintään 270 km/h
Valitse auton maksiminopeuteen so‐
veltuva rengas.
Maksiminopeus on saavutettavissa
omamassalla kuljettajan kanssa
( 75 kg) plus 125 kg:n hyötykuormalla.
Lisävarusteet voivat alentaa auton
maksiminopeutta.
Suorituskyky 3 178.

150Auton hoitoPyörimissuunnan merkinnällä
varustetut renkaat
Pyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että
ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine
Tarkasta rengaspaine kylmistä ren‐
kaista vähintään kahden viikon välein ja aina ennen pitkälle ajomatkalle läh‐
töä.
Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 182.
Kuljettajan oven karmiin kiinnitettyyn
rengaspainetta koskevaan tietotar‐
raan on merkitty auton alkuperäisiä
renkaita koskevat tekniset tiedot ja
vastaavat rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspaineet vaihtelevat eri vaihto‐ ehtojen mukaan.
Varmista oikea rengaspaine alla ole‐
van menettelyn avulla:
● Määritä moottorin tunnistekoodi. Moottoritiedot 3 177.
● Määritä kyseessä oleva rengas.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐
sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
