2016.5 OPEL KARL Ohjekirja (in Finnish)

Ajaminen ja käyttö119Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeudensäädin voi tallentaa ja ylläpitää n. 25 km/h–170 km/h no‐
peuksia. Tallennetuista nopeuksista
voidaan poiketa ajettaessa ylä- tai
alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta, kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole suositeltavaa.
Automatisoidulla käsivaihteistolla va‐
rustetuissa autoissa vakionopeus‐
säädin voidaan aktivoida sekä auto‐
maattisessa että manuaalisessa ti‐
lassa.
Merkkivalo m 3 72.
Päällekytkentä
Paina m: merkkivalo m mittaristossa
syttyy valkoisena.
Päällekytkentä
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Asetettu no‐ peus näkyy näytössä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.

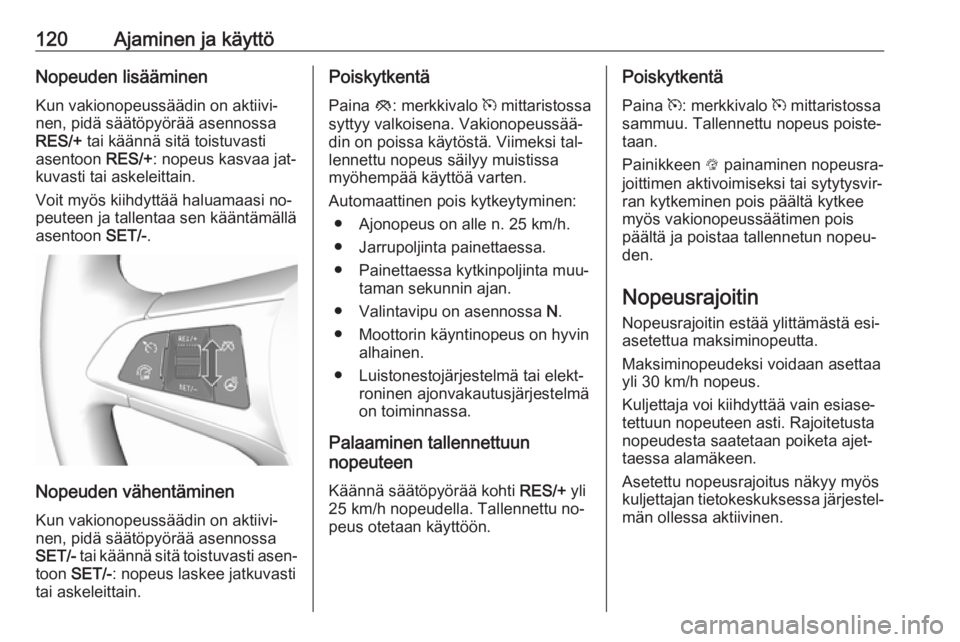

120Ajaminen ja käyttöNopeuden lisääminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina y: merkkivalo m mittaristossa
syttyy valkoisena. Vakionopeussää‐
din on poissa käytöstä. Viimeksi tal‐
lennettu nopeus säilyy muistissa
myöhempää käyttöä varten.
Automaattinen pois kytkeytyminen: ● Ajonopeus on alle n. 25 km/h.
● Jarrupoljinta painettaessa.
● Painettaessa kytkinpoljinta muu‐ taman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
25 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.Poiskytkentä
Paina m: merkkivalo m mittaristossa
sammuu. Tallennettu nopeus poiste‐
taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐ ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐
den.
Nopeusrajoitin Nopeusrajoitin estää ylittämästä esi‐
asetettua maksiminopeutta.
Maksiminopeudeksi voidaan asettaa
yli 30 km/h nopeus.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksessa järjestel‐
män ollessa aktiivinen.

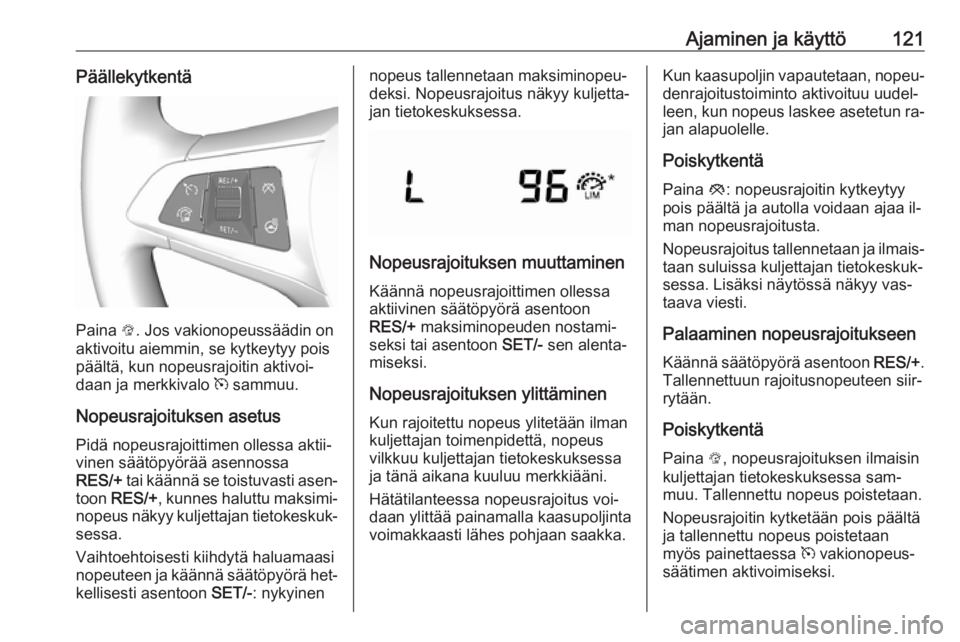

Ajaminen ja käyttö121Päällekytkentä
Paina L. Jos vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois
päältä, kun nopeusrajoitin aktivoi‐
daan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus Pidä nopeusrajoittimen ollessa aktii‐
vinen säätöpyörää asennossa
RES/+ tai käännä se toistuvasti asen‐
toon RES/+ , kunnes haluttu maksimi‐
nopeus näkyy kuljettajan tietokeskuk‐
sessa.
Vaihtoehtoisesti kiihdytä haluamaasi
nopeuteen ja käännä säätöpyörä het‐
kellisesti asentoon SET/-: nykyinen
nopeus tallennetaan maksiminopeu‐
deksi. Nopeusrajoitus näkyy kuljetta‐
jan tietokeskuksessa.
Nopeusrajoituksen muuttaminen
Käännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti lähes pohjaan saakka.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa il‐
man nopeusrajoitusta.
Nopeusrajoitus tallennetaan ja ilmais‐
taan suluissa kuljettajan tietokeskuk‐
sessa. Lisäksi näytössä näkyy vas‐
taava viesti.
Palaaminen nopeusrajoitukseen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä
Paina L, nopeusrajoituksen ilmaisin
kuljettajan tietokeskuksessa sam‐ muu. Tallennettu nopeus poistetaan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.

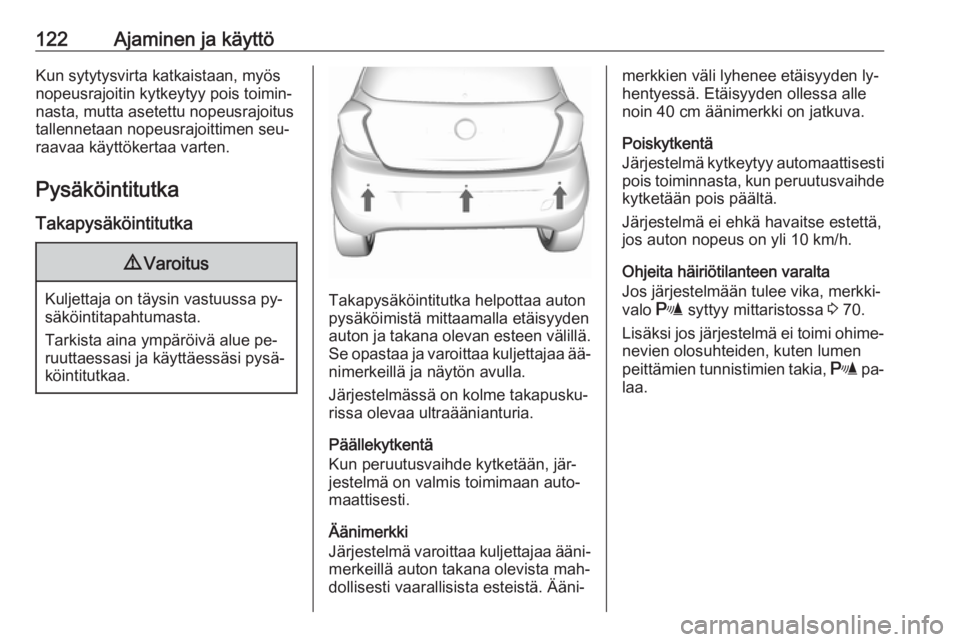

122Ajaminen ja käyttöKun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen seu‐
raavaa käyttökertaa varten.
Pysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa ää‐ nimerkeillä ja näytön avulla.
Järjestelmässä on kolme takapusku‐ rissa olevaa ultraäänianturia.
Päällekytkentä
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐ merkeillä auton takana olevista mah‐
dollisesti vaarallisista esteistä. Ääni‐
merkkien väli lyhenee etäisyyden ly‐
hentyessä. Etäisyyden ollessa alle
noin 40 cm äänimerkki on jatkuva.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Järjestelmä ei ehkä havaitse estettä,
jos auton nopeus on yli 10 km/h.
Ohjeita häiriötilanteen varalta
Jos järjestelmään tulee vika, merkki‐
valo r syttyy mittaristossa 3 70.
Lisäksi jos järjestelmä ei toimi ohime‐ nevien olosuhteiden, kuten lumen
peittämien tunnistimien takia, r pa‐
laa.

Ajaminen ja käyttö123Pysäköintitutkajärjestelmiä
koskevia perusohjeita9 Varoitus
Tietyissä olosuhteissa, heijasta‐
vien pintojen tai vaatteiden sekä ulkopuolisten äänilähteiden lä‐
hellä, järjestelmä ei ehkä tunnista
estettä.
Erityistä huomiota tulee kiinnittää
mataliin esteisiin, jotka voivat vau‐ rioittaa puskurin alaosaa.
Huomio
Esimerkiksi jään tai lumen pei‐
tossa olevan järjestelmän toiminta
saattaa heikentyä.
Raskas kuormitus voi huonontaa
pysäköintitutkajärjestelmän toi‐
mintaa.
Korkeiden ajoneuvojen lähellä
(esimerkiksi maastoautot, pikku‐
bussit, tavara-autot) on joitakin ra‐
joituksia. Esteiden havaitsemista
näiden autojen yläosassa ja etäi‐
syyksien arviointia oikein ei voida
taata.
Järjestelmä ei ehkä havaitse esi‐
neitä, joiden heijastava poikki‐
pinta-ala on hyvin pieni, esim. ka‐
peita esineitä tai pehmeitä materi‐ aaleja.
Pysäköintitutkajärjestelmät eivät
havaitse havaitsemisalueen ulko‐
puolella olevia esineitä.
Kaistavahti
Kaistavahtijärjestelmä tarkkailee etu‐
kameralla kaistamerkintöjä, joiden
välissä auto kulkee. Järjestelmä ha‐
vaitsee kaistanvaihdot ja varoittaa
kuljettajaa tahattomasta kaistanvaih‐
dosta näkyvällä varoituksella ja ääni‐
merkillä.
Edellytykset tahattoman kaistanvaih‐ don havaitsemiselle ovat:
● Suuntavilkkuja ei käytetä.
● Jarrupoljinta ei paineta.
● Kaasupoljinta ei paineta eikä ajo‐
nopeutta kiihdytetä.
● Ohjausliikkeitä ei tehdä.
Jos kuljettaja tekee näitä toimenpi‐
teitä, varoitusta ei anneta.
Päällekytkentä
Kaistavahti aktivoidaan paina‐
malla ). Painikkeessa palava LED on
merkki siitä, että järjestelmä on toi‐
minnassa. Kun mittariston merkki‐
valo ) palaa vihreänä, järjestelmä on
toimintavalmiudessa.
Järjestelmää voidaan käyttää vain yli
56 km/h:n ajonopeuksilla kaistamer‐
kintöjen ollessa havaittavissa.

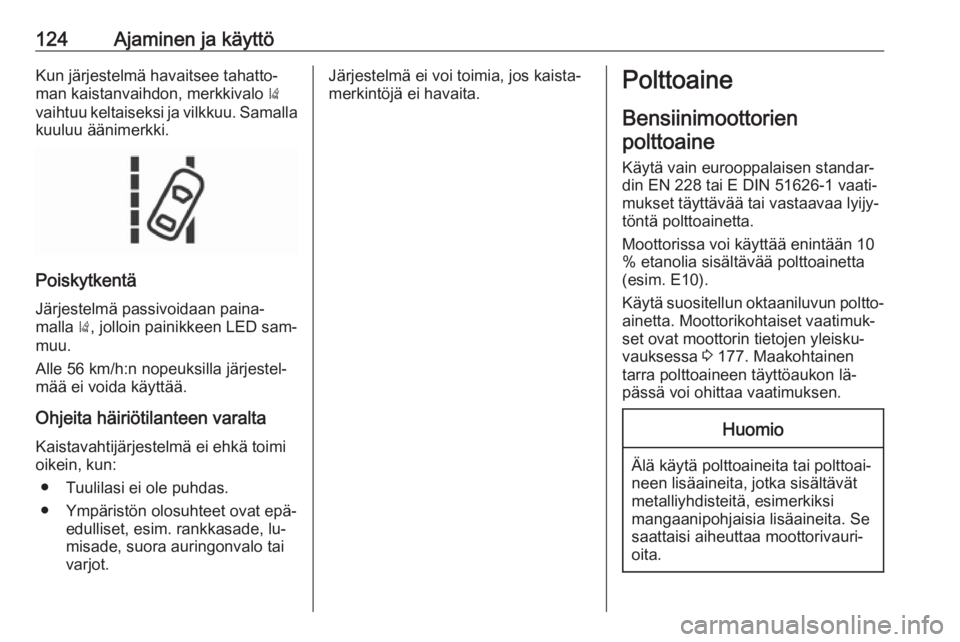

124Ajaminen ja käyttöKun järjestelmä havaitsee tahatto‐
man kaistanvaihdon, merkkivalo )
vaihtuu keltaiseksi ja vilkkuu. Samalla kuuluu äänimerkki.
Poiskytkentä
Järjestelmä passivoidaan paina‐
malla ), jolloin painikkeen LED sam‐
muu.
Alle 56 km/h:n nopeuksilla järjestel‐
mää ei voida käyttää.
Ohjeita häiriötilanteen varalta
Kaistavahtijärjestelmä ei ehkä toimi
oikein, kun:
● Tuulilasi ei ole puhdas.
● Ympäristön olosuhteet ovat epä‐ edulliset, esim. rankkasade, lu‐
misade, suora auringonvalo tai
varjot.
Järjestelmä ei voi toimia, jos kaista‐
merkintöjä ei havaita.Polttoaine
Bensiinimoottorienpolttoaine
Käytä vain eurooppalaisen standar‐
din EN 228 tai E DIN 51626-1 vaati‐
mukset täyttävää tai vastaavaa lyijy‐
töntä polttoainetta.
Moottorissa voi käyttää enintään 10
% etanolia sisältävää polttoainetta
(esim. E10).
Käytä suositellun oktaaniluvun poltto‐
ainetta. Moottorikohtaiset vaatimuk‐
set ovat moottorin tietojen yleisku‐
vauksessa 3 177. Maakohtainen
tarra polttoaineen täyttöaukon lä‐ pässä voi ohittaa vaatimuksen.Huomio
Älä käytä polttoaineita tai polttoai‐
neen lisäaineita, jotka sisältävät
metalliyhdisteitä, esimerkiksi
mangaanipohjaisia lisäaineita. Se
saattaisi aiheuttaa moottorivauri‐
oita.

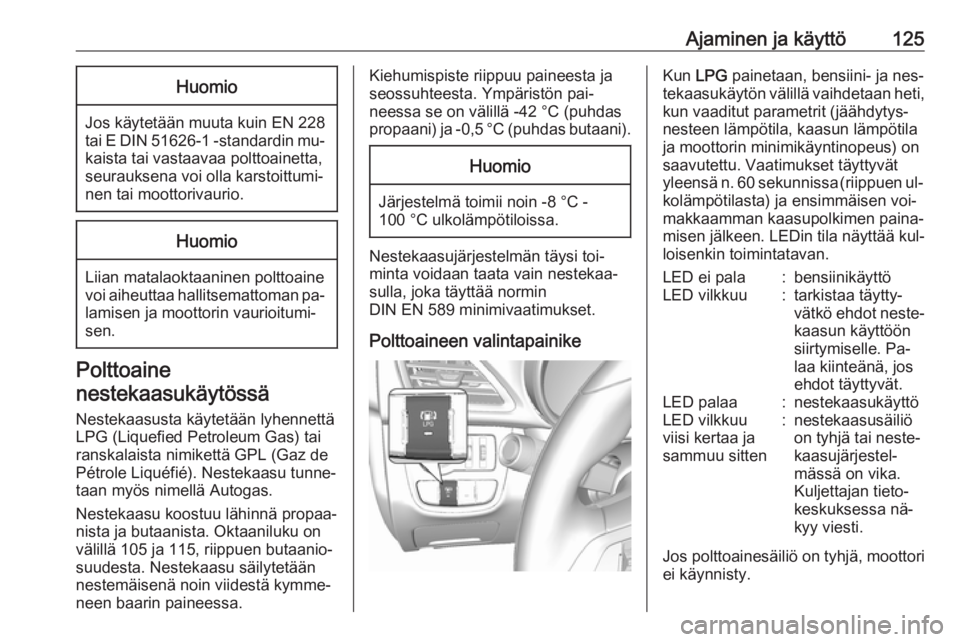

Ajaminen ja käyttö125Huomio
Jos käytetään muuta kuin EN 228
tai E DIN 51626-1 -standardin mu‐ kaista tai vastaavaa polttoainetta,
seurauksena voi olla karstoittumi‐ nen tai moottorivaurio.
Huomio
Liian matalaoktaaninen polttoaine
voi aiheuttaa hallitsemattoman pa‐ lamisen ja moottorin vaurioitumi‐
sen.
Polttoaine
nestekaasukäytössä
Nestekaasusta käytetään lyhennettä
LPG (Liquefied Petroleum Gas) tai
ranskalaista nimikettä GPL (Gaz de
Pétrole Liquéfié). Nestekaasu tunne‐
taan myös nimellä Autogas.
Nestekaasu koostuu lähinnä propaa‐
nista ja butaanista. Oktaaniluku on välillä 105 ja 115, riippuen butaanio‐suudesta. Nestekaasu säilytetään
nestemäisenä noin viidestä kymme‐
neen baarin paineessa.
Kiehumispiste riippuu paineesta ja
seossuhteesta. Ympäristön pai‐
neessa se on välillä -42 °C (puhdas
propaani) ja -0,5 °C (puhdas butaani).Huomio
Järjestelmä toimii noin -8 °C -
100 °C ulkolämpötiloissa.
Nestekaasujärjestelmän täysi toi‐
minta voidaan taata vain nestekaa‐
sulla, joka täyttää normin
DIN EN 589 minimivaatimukset.
Polttoaineen valintapainike
Kun LPG painetaan, bensiini- ja nes‐
tekaasukäytön välillä vaihdetaan heti,
kun vaaditut parametrit (jäähdytys‐
nesteen lämpötila, kaasun lämpötila
ja moottorin minimikäyntinopeus) on
saavutettu. Vaatimukset täyttyvät
yleensä n. 60 sekunnissa (riippuen ul‐ kolämpötilasta) ja ensimmäisen voi‐
makkaamman kaasupolkimen paina‐
misen jälkeen. LEDin tila näyttää kul‐
loisenkin toimintatavan.LED ei pala:bensiinikäyttöLED vilkkuu:tarkistaa täytty‐
vätkö ehdot neste‐ kaasun käyttöön
siirtymiselle. Pa‐
laa kiinteänä, jos
ehdot täyttyvät.LED palaa:nestekaasukäyttöLED vilkkuu
viisi kertaa ja
sammuu sitten:nestekaasusäiliö
on tyhjä tai neste‐
kaasujärjestel‐
mässä on vika.
Kuljettajan tieto‐
keskuksessa nä‐
kyy viesti.
Jos polttoainesäiliö on tyhjä, moottori
ei käynnisty.

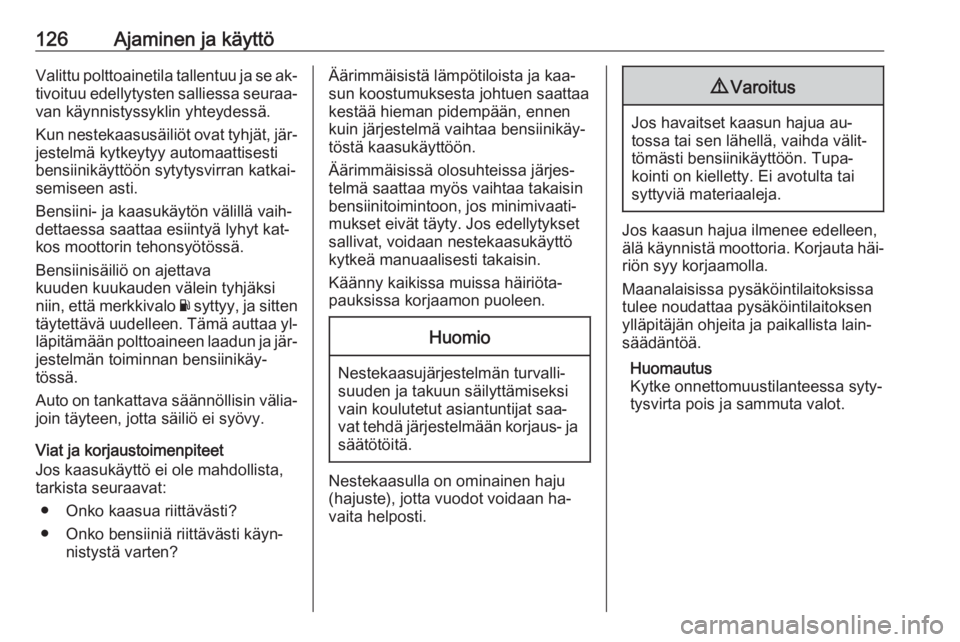

126Ajaminen ja käyttöValittu polttoainetila tallentuu ja se ak‐tivoituu edellytysten salliessa seuraa‐
van käynnistyssyklin yhteydessä.
Kun nestekaasusäiliöt ovat tyhjät, jär‐ jestelmä kytkeytyy automaattisesti
bensiinikäyttöön sytytysvirran katkai‐
semiseen asti.
Bensiini- ja kaasukäytön välillä vaih‐
dettaessa saattaa esiintyä lyhyt kat‐
kos moottorin tehonsyötössä.
Bensiinisäiliö on ajettava
kuuden kuukauden välein tyhjäksi
niin, että merkkivalo Y syttyy, ja sitten
täytettävä uudelleen. Tämä auttaa yl‐
läpitämään polttoaineen laadun ja jär‐
jestelmän toiminnan bensiinikäy‐
tössä.
Auto on tankattava säännöllisin välia‐ join täyteen, jotta säiliö ei syövy.
Viat ja korjaustoimenpiteet
Jos kaasukäyttö ei ole mahdollista,
tarkista seuraavat:
● Onko kaasua riittävästi?
● Onko bensiiniä riittävästi käyn‐ nistystä varten?Äärimmäisistä lämpötiloista ja kaa‐
sun koostumuksesta johtuen saattaa
kestää hieman pidempään, ennen
kuin järjestelmä vaihtaa bensiinikäy‐
töstä kaasukäyttöön.
Äärimmäisissä olosuhteissa järjes‐
telmä saattaa myös vaihtaa takaisin
bensiinitoimintoon, jos minimivaati‐
mukset eivät täyty. Jos edellytykset
sallivat, voidaan nestekaasukäyttö
kytkeä manuaalisesti takaisin.
Käänny kaikissa muissa häiriöta‐
pauksissa korjaamon puoleen.Huomio
Nestekaasujärjestelmän turvalli‐
suuden ja takuun säilyttämiseksi
vain koulutetut asiantuntijat saa‐
vat tehdä järjestelmään korjaus- ja säätötöitä.
Nestekaasulla on ominainen haju
(hajuste), jotta vuodot voidaan ha‐
vaita helposti.
9 Varoitus
Jos havaitset kaasun hajua au‐
tossa tai sen lähellä, vaihda välit‐ tömästi bensiinikäyttöön. Tupa‐
kointi on kielletty. Ei avotulta tai
syttyviä materiaaleja.
Jos kaasun hajua ilmenee edelleen,
älä käynnistä moottoria. Korjauta häi‐ riön syy korjaamolla.
Maanalaisissa pysäköintilaitoksissa
tulee noudattaa pysäköintilaitoksen
ylläpitäjän ohjeita ja paikallista lain‐
säädäntöä.
Huomautus
Kytke onnettomuustilanteessa syty‐
tysvirta pois ja sammuta valot.
