Auton hoito159Huomautus
Korjatun renkaan ajo-ominaisuudet
ovat voimakkaasti huonontuneet,
rengas on siksi vaihdettava.
Jos kompressorista kuuluu epänor‐
maalia ääntä tai jos se kuumenee
voimakkaasti, se on kytkettävä pois
päältä vähintään 30 minuutiksi.
Sisäänrakennettu ylipaineventtiili
avautuu seitsemän baarin kohdalla.
Huomaa korjaussarjan parasta en‐
nen-päiväys. Tämän päivämäärän
jälkeen tiivistyskyky ei ole enää
taattu. Huomioi tiivistysainepullossa
olevat säilytystiedot.
Vaihda käytetty tiivisteainepullo uu‐
teen. Hävitä pullo voimassa olevien
määräysten mukaisesti.
Kompressoria ja tiivisteainetta voi‐
daan käyttää n. -30 °C lämpötilasta
lähtien.
Mukana toimitettujen sovittimien
avulla voidaan täyttää muita esineitä
ilmalla, esim. jalkapalloja, ilmapat‐
joja, täytettäviä kumiveneitä jne. So‐
vittimet sijaitsevat kompressorin ala‐puolella. Poista ne ruuvaamalla
kompressorin ilmaletku paikalleen ja
poistamalla sovitin.
Pyörän vaihto
Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Tee seuraavat valmistelut ja noudata
seuraavia ohjeita:
● Pysäköi auto vaakasuoralle ja pi‐
tävälle alustalle. Aseta etupyörät
suoraanajoasentoon.
● Kytke seisontajarru ja ensimmäi‐ nen vaihde tai peruutusvaihde.
● Vaihda aina vain yksi pyörä ker‐ rallaan.
● Käytä tunkkia vain pyörän vaih‐ tamiseen rengasrikkotapauk‐
sessa, älä talvi- tai kesärenkai‐
den vaihtoon.
● Auton nosturi on huoltovapaa.
● Pehmeällä alustalla aseta nostu‐ rin alle tukeva lauta (enint. 1 cm
paksu).
● Ota raskaat esineet pois auton sisältä, ennen kuin nostat autoa
nosturilla.● Nosturin varassa olevassa au‐ tossa ei saa olla ihmisiä tai eläi‐
miä.
● Älä ryömi nosturin varassa ole‐ van auton alle.
● Älä käynnistä moottoria auton ol‐
lessa nosturin varassa.
● Puhdista pyöränmutterit ja kier‐ teet puhtaalla kankaalla ennen
pyörän asentamista.9 Varoitus
Älä rasvaa pyöränpultteja, pyörän‐
muttereita tai kartiomuttereita.
1. Teräsvanteet:
Vedä pyöränsuojus irti. Pulttien suojuksilla varustetut
kevytmetallivanteet
Vapauta pyöränpulttien suojukset ruuvitaltalla ja poista ne. Pane
vanteen ja ruuvitaltan väliin suo‐
jaksi pehmeä riepu.
Keskisuojuksilla varustetut
kevytmetallivanteet

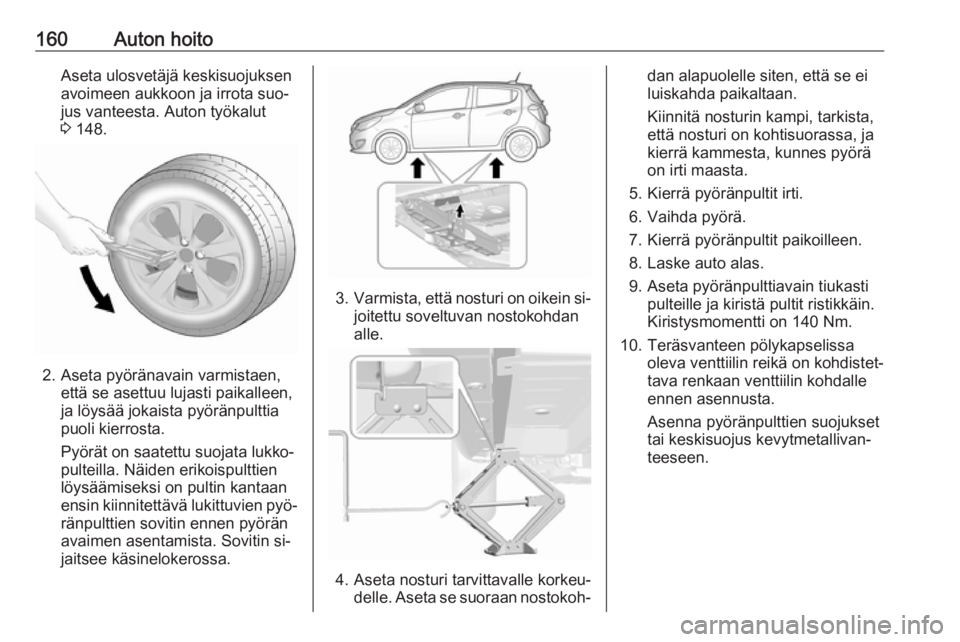

160Auton hoitoAseta ulosvetäjä keskisuojuksen
avoimeen aukkoon ja irrota suo‐
jus vanteesta. Auton työkalut
3 148.
2. Aseta pyöränavain varmistaen,
että se asettuu lujasti paikalleen,
ja löysää jokaista pyöränpulttia
puoli kierrosta.
Pyörät on saatettu suojata lukko‐
pulteilla. Näiden erikoispulttien
löysäämiseksi on pultin kantaan
ensin kiinnitettävä lukittuvien pyö‐
ränpulttien sovitin ennen pyörän
avaimen asentamista. Sovitin si‐ jaitsee käsinelokerossa.
3. Varmista, että nosturi on oikein si‐
joitettu soveltuvan nostokohdan
alle.
4. Aseta nosturi tarvittavalle korkeu‐ delle. Aseta se suoraan nostokoh‐
dan alapuolelle siten, että se ei
luiskahda paikaltaan.
Kiinnitä nosturin kampi, tarkista,
että nosturi on kohtisuorassa, ja
kierrä kammesta, kunnes pyörä
on irti maasta.
5. Kierrä pyöränpultit irti.
6. Vaihda pyörä.
7. Kierrä pyöränpultit paikoilleen.
8. Laske auto alas.
9. Aseta pyöränpulttiavain tiukasti pulteille ja kiristä pultit ristikkäin.
Kiristysmomentti on 140 Nm.
10. Teräsvanteen pölykapselissa oleva venttiilin reikä on kohdistet‐
tava renkaan venttiilin kohdalle
ennen asennusta.
Asenna pyöränpulttien suojukset
tai keskisuojus kevytmetallivan‐
teeseen.

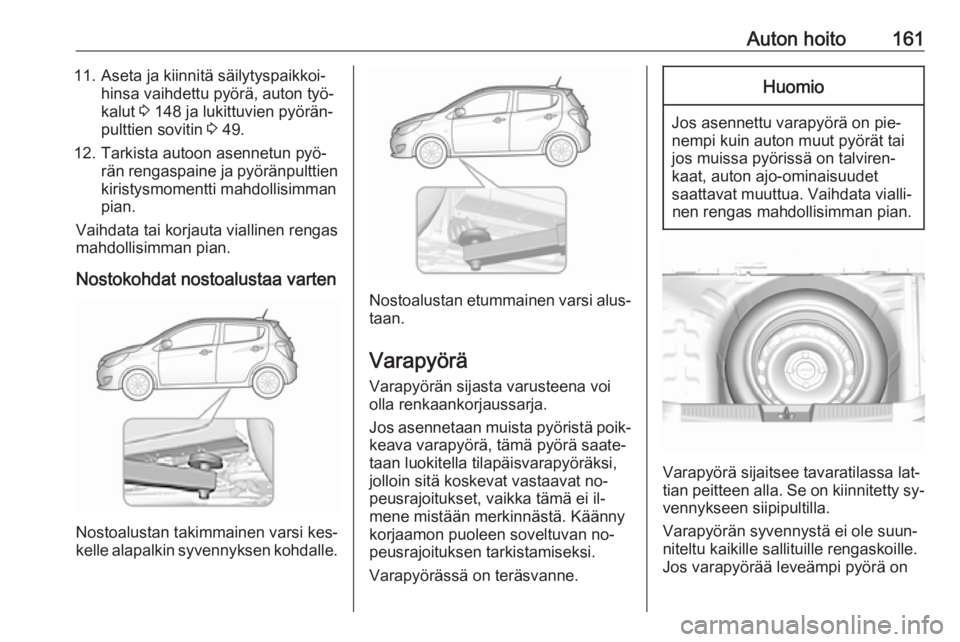

Auton hoito16111. Aseta ja kiinnitä säilytyspaikkoi‐hinsa vaihdettu pyörä, auton työ‐
kalut 3 148 ja lukittuvien pyörän‐
pulttien sovitin 3 49.
12. Tarkista autoon asennetun pyö‐ rän rengaspaine ja pyöränpulttienkiristysmomentti mahdollisimman
pian.
Vaihdata tai korjauta viallinen rengas mahdollisimman pian.
Nostokohdat nostoalustaa varten
Nostoalustan takimmainen varsi kes‐
kelle alapalkin syvennyksen kohdalle.
Nostoalustan etummainen varsi alus‐
taan.
Varapyörä Varapyörän sijasta varusteena voi
olla renkaankorjaussarja.
Jos asennetaan muista pyöristä poik‐ keava varapyörä, tämä pyörä saate‐
taan luokitella tilapäisvarapyöräksi, jolloin sitä koskevat vastaavat no‐
peusrajoitukset, vaikka tämä ei il‐
mene mistään merkinnästä. Käänny
korjaamon puoleen soveltuvan no‐
peusrajoituksen tarkistamiseksi.
Varapyörässä on teräsvanne.
Huomio
Jos asennettu varapyörä on pie‐
nempi kuin auton muut pyörät tai jos muissa pyörissä on talviren‐
kaat, auton ajo-ominaisuudet
saattavat muuttua. Vaihdata vialli‐ nen rengas mahdollisimman pian.
Varapyörä sijaitsee tavaratilassa lat‐
tian peitteen alla. Se on kiinnitetty sy‐
vennykseen siipipultilla.
Varapyörän syvennystä ei ole suun‐
niteltu kaikille sallituille rengaskoille.
Jos varapyörää leveämpi pyörä on

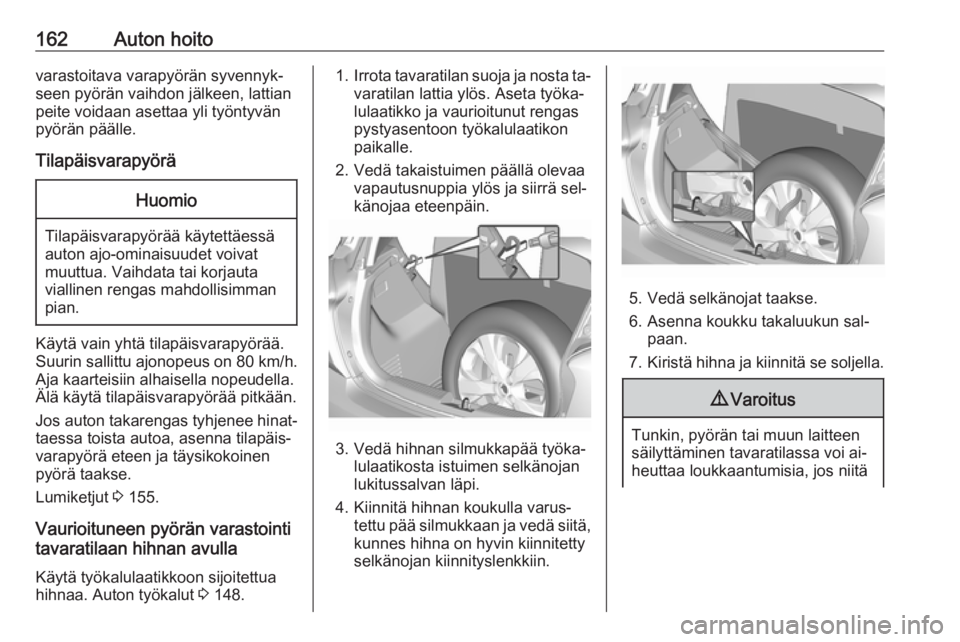

162Auton hoitovarastoitava varapyörän syvennyk‐
seen pyörän vaihdon jälkeen, lattian
peite voidaan asettaa yli työntyvän
pyörän päälle.
TilapäisvarapyöräHuomio
Tilapäisvarapyörää käytettäessä
auton ajo-ominaisuudet voivat
muuttua. Vaihdata tai korjauta
viallinen rengas mahdollisimman
pian.
Käytä vain yhtä tilapäisvarapyörää. Suurin sallittu ajonopeus on 80 km/h.
Aja kaarteisiin alhaisella nopeudella.
Älä käytä tilapäisvarapyörää pitkään.
Jos auton takarengas tyhjenee hinat‐ taessa toista autoa, asenna tilapäis‐
varapyörä eteen ja täysikokoinen
pyörä taakse.
Lumiketjut 3 155.
Vaurioituneen pyörän varastointi
tavaratilaan hihnan avulla
Käytä työkalulaatikkoon sijoitettua
hihnaa. Auton työkalut 3 148.
1. Irrota tavaratilan suoja ja nosta ta‐
varatilan lattia ylös. Aseta työka‐
lulaatikko ja vaurioitunut rengas
pystyasentoon työkalulaatikon
paikalle.
2. Vedä takaistuimen päällä olevaa vapautusnuppia ylös ja siirrä sel‐
känojaa eteenpäin.
3. Vedä hihnan silmukkapää työka‐ lulaatikosta istuimen selkänojan
lukitussalvan läpi.
4. Kiinnitä hihnan koukulla varus‐ tettu pää silmukkaan ja vedä siitä,
kunnes hihna on hyvin kiinnitetty
selkänojan kiinnityslenkkiin.
5. Vedä selkänojat taakse.
6. Asenna koukku takaluukun sal‐ paan.
7. Kiristä hihna ja kiinnitä se soljella.
9 Varoitus
Tunkin, pyörän tai muun laitteen
säilyttäminen tavaratilassa voi ai‐
heuttaa loukkaantumisia, jos niitä

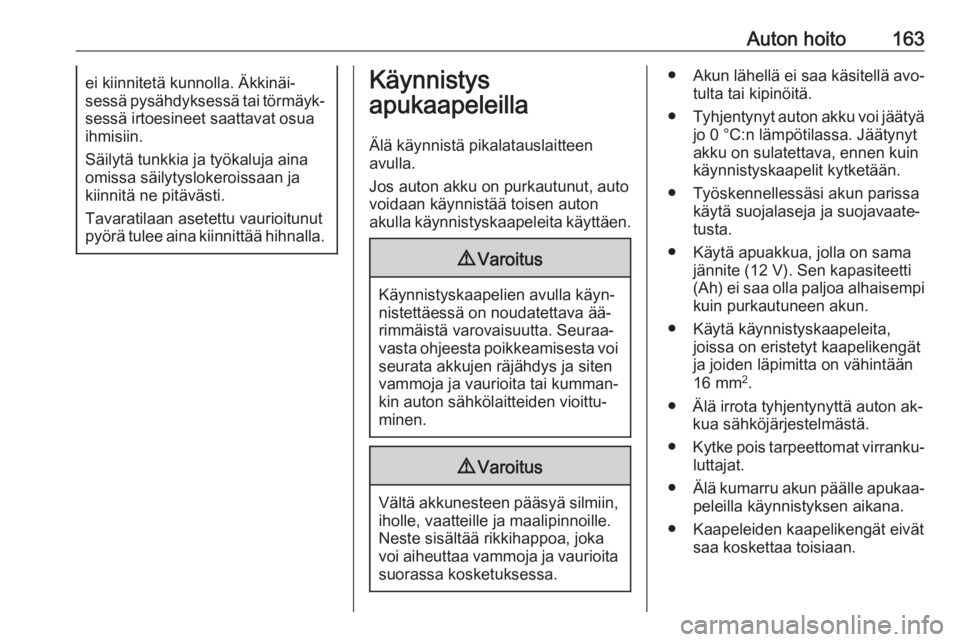

Auton hoito163ei kiinnitetä kunnolla. Äkkinäi‐
sessä pysähdyksessä tai törmäyk‐
sessä irtoesineet saattavat osua ihmisiin.
Säilytä tunkkia ja työkaluja aina
omissa säilytyslokeroissaan ja
kiinnitä ne pitävästi.
Tavaratilaan asetettu vaurioitunut
pyörä tulee aina kiinnittää hihnalla.Käynnistys
apukaapeleilla
Älä käynnistä pikalatauslaitteen
avulla.
Jos auton akku on purkautunut, auto
voidaan käynnistää toisen auton
akulla käynnistyskaapeleita käyttäen.9 Varoitus
Käynnistyskaapelien avulla käyn‐
nistettäessä on noudatettava ää‐
rimmäistä varovaisuutta. Seuraa‐
vasta ohjeesta poikkeamisesta voi seurata akkujen räjähdys ja siten
vammoja ja vaurioita tai kumman‐
kin auton sähkölaitteiden vioittu‐
minen.
9 Varoitus
Vältä akkunesteen pääsyä silmiin,
iholle, vaatteille ja maalipinnoille.
Neste sisältää rikkihappoa, joka voi aiheuttaa vammoja ja vaurioita
suorassa kosketuksessa.
● Akun lähellä ei saa käsitellä avo‐
tulta tai kipinöitä.
● Tyhjentynyt auton akku voi jäätyä
jo 0 °C:n lämpötilassa. Jäätynyt
akku on sulatettava, ennen kuin
käynnistyskaapelit kytketään.
● Työskennellessäsi akun parissa käytä suojalaseja ja suojavaate‐
tusta.
● Käytä apuakkua, jolla on sama jännite (12 V). Sen kapasiteetti(Ah) ei saa olla paljoa alhaisempi kuin purkautuneen akun.
● Käytä käynnistyskaapeleita, joissa on eristetyt kaapelikengät
ja joiden läpimitta on vähintään
16 mm 2
.
● Älä irrota tyhjentynyttä auton ak‐ kua sähköjärjestelmästä.
● Kytke pois tarpeettomat virranku‐
luttajat.
● Älä kumarru akun päälle apukaa‐
peleilla käynnistyksen aikana.
● Kaapeleiden kaapelikengät eivät saa koskettaa toisiaan.

164Auton hoito●Autot eivät saa käynnistyskaape‐
leilla käynnistettäessä koskettaa
toisiaan.
● Kytke seisontajarru, vaihteisto vapaalla.
● Avaa molempien autojen akkujen
plusnapojen suojukset.
Kytke kaapelit seuraavassa järjestyk‐ sessä:
1. Liitä punainen kaapeli avustavan auton akun positiiviseen napaan.
2. Liitä punaisen kaapelin toinen pää
tyhjentyneen akun positiiviseen
napaan.
3. Liitä musta kaapeli avustavan au‐
ton akun negatiiviseen napaan.
4. Liitä mustan kaapelin toinen pää käynnistettävän auton maadoitus‐pisteeseen, esim. sylinteriryh‐
mään tai moottorin kannattimen
ruuviin. Kytke niin kauas tyhjenty‐
neestä auton akusta kuin mahdol‐ lista, vähintään 60 cm:n etäisyy‐
delle.
Aseta kaapelit siten, että ne eivät voi
koskettaa moottorin liikkuviin osiin.
Moottorin käynnistäminen: 1. Käynnistä avustavan auton moot‐
tori.
2. Käynnistä viiden minuutin kulut‐ tua toinen moottori. Käynnistysyri‐tykset saavat kestää vain
15 sekuntia kerrallaan ja käynnis‐
tysten välillä on pidettävä vähin‐
tään yhden minuutin tauko.
3. Anna molempien moottoreiden käydä joutokäyntiä noin
kolme minuuttia kaapelit kytket‐
tyinä.4. Kytke käynnistettävässä autossa jokin sähkölaite (esim. ajovalot taitakalasin lämmitin) päälle.
5. Irrota kaapelit täsmälleen päin‐ vastaisessa järjestyksessä kuin
ne edellä kiinnitettiin.

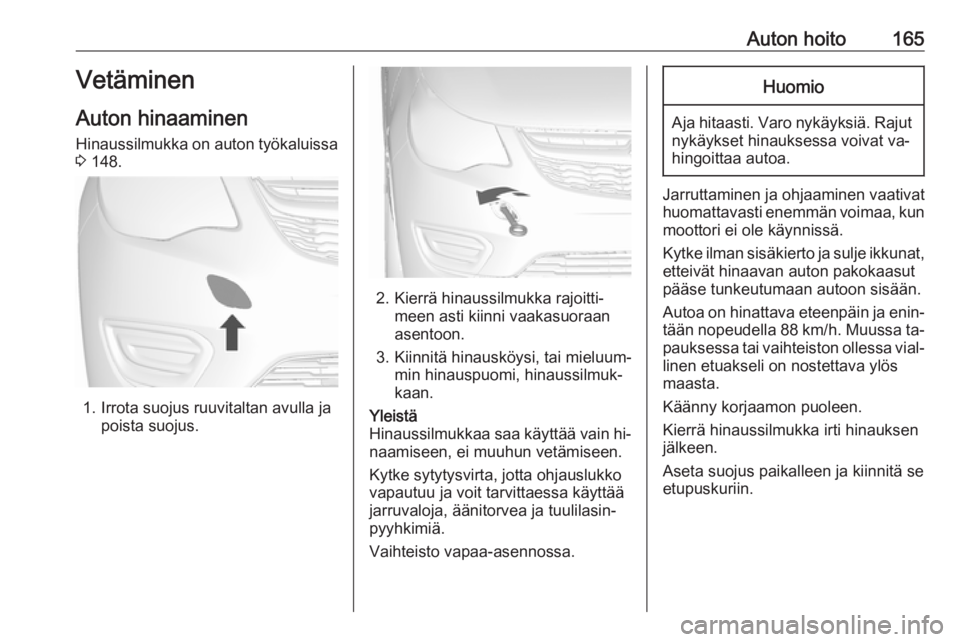

Auton hoito165Vetäminen
Auton hinaaminen
Hinaussilmukka on auton työkaluissa 3 148.
1. Irrota suojus ruuvitaltan avulla ja
poista suojus.
2. Kierrä hinaussilmukka rajoitti‐meen asti kiinni vaakasuoraan
asentoon.
3. Kiinnitä hinausköysi, tai mieluum‐ min hinauspuomi, hinaussilmuk‐
kaan.
Yleistä
Hinaussilmukkaa saa käyttää vain hi‐
naamiseen, ei muuhun vetämiseen.
Kytke sytytysvirta, jotta ohjauslukko
vapautuu ja voit tarvittaessa käyttää
jarruvaloja, äänitorvea ja tuulilasin‐
pyyhkimiä.
Vaihteisto vapaa-asennossa.Huomio
Aja hitaasti. Varo nykäyksiä. Rajut
nykäykset hinauksessa voivat va‐
hingoittaa autoa.
Jarruttaminen ja ohjaaminen vaativat
huomattavasti enemmän voimaa, kun moottori ei ole käynnissä.
Kytke ilman sisäkierto ja sulje ikkunat, etteivät hinaavan auton pakokaasut
pääse tunkeutumaan autoon sisään.
Autoa on hinattava eteenpäin ja enin‐
tään nopeudella 88 km/h. Muussa ta‐ pauksessa tai vaihteiston ollessa vial‐
linen etuakseli on nostettava ylös
maasta.
Käänny korjaamon puoleen.
Kierrä hinaussilmukka irti hinauksen
jälkeen.
Aseta suojus paikalleen ja kiinnitä se etupuskuriin.

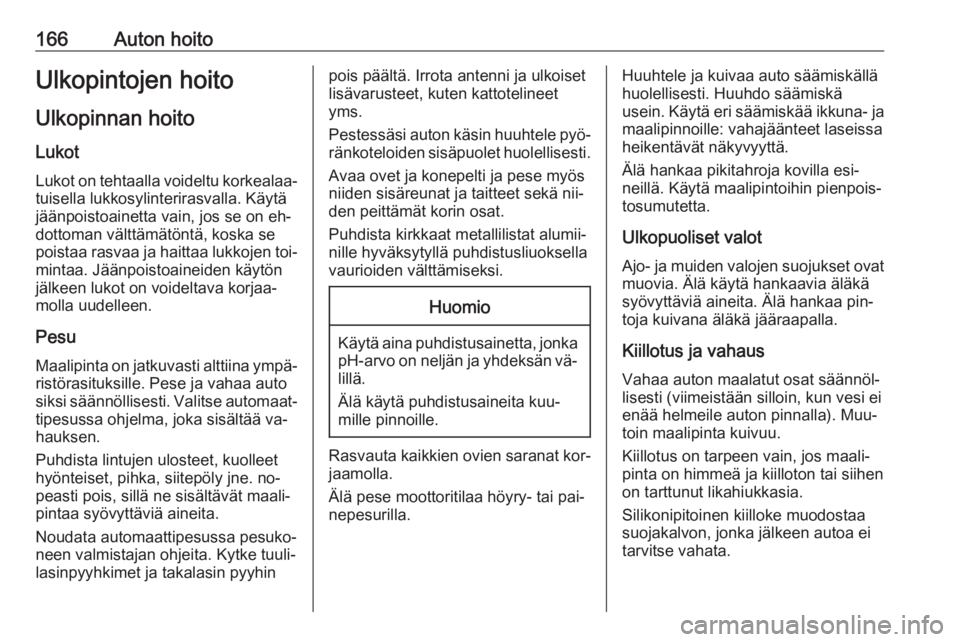

166Auton hoitoUlkopintojen hoito
Ulkopinnan hoito Lukot
Lukot on tehtaalla voideltu korkealaa‐ tuisella lukkosylinterirasvalla. Käytä
jäänpoistoainetta vain, jos se on eh‐
dottoman välttämätöntä, koska se
poistaa rasvaa ja haittaa lukkojen toi‐
mintaa. Jäänpoistoaineiden käytön
jälkeen lukot on voideltava korjaa‐
molla uudelleen.
Pesu Maalipinta on jatkuvasti alttiina ympä‐
ristörasituksille. Pese ja vahaa auto
siksi säännöllisesti. Valitse automaat‐
tipesussa ohjelma, joka sisältää va‐
hauksen.
Puhdista lintujen ulosteet, kuolleet
hyönteiset, pihka, siitepöly jne. no‐
peasti pois, sillä ne sisältävät maali‐
pintaa syövyttäviä aineita.
Noudata automaattipesussa pesuko‐
neen valmistajan ohjeita. Kytke tuuli‐
lasinpyyhkimet ja takalasin pyyhinpois päältä. Irrota antenni ja ulkoiset
lisävarusteet, kuten kattotelineet
yms.
Pestessäsi auton käsin huuhtele pyö‐
ränkoteloiden sisäpuolet huolellisesti.
Avaa ovet ja konepelti ja pese myös
niiden sisäreunat ja taitteet sekä nii‐
den peittämät korin osat.
Puhdista kirkkaat metallilistat alumii‐
nille hyväksytyllä puhdistusliuoksella
vaurioiden välttämiseksi.Huomio
Käytä aina puhdistusainetta, jonka pH-arvo on neljän ja yhdeksän vä‐
lillä.
Älä käytä puhdistusaineita kuu‐
mille pinnoille.
Rasvauta kaikkien ovien saranat kor‐
jaamolla.
Älä pese moottoritilaa höyry- tai pai‐
nepesurilla.
Huuhtele ja kuivaa auto säämiskällä
huolellisesti. Huuhdo säämiskä
usein. Käytä eri säämiskää ikkuna- ja maalipinnoille: vahajäänteet laseissa
heikentävät näkyvyyttä.
Älä hankaa pikitahroja kovilla esi‐
neillä. Käytä maalipintoihin pienpois‐
tosumutetta.
Ulkopuoliset valot Ajo- ja muiden valojen suojukset ovat
muovia. Älä käytä hankaavia äläkä
syövyttäviä aineita. Älä hankaa pin‐
toja kuivana äläkä jääraapalla.
Kiillotus ja vahaus Vahaa auton maalatut osat säännöl‐lisesti (viimeistään silloin, kun vesi ei
enää helmeile auton pinnalla). Muu‐
toin maalipinta kuivuu.
Kiillotus on tarpeen vain, jos maali‐ pinta on himmeä ja kiilloton tai siihen
on tarttunut likahiukkasia.
Silikonipitoinen kiilloke muodostaa
suojakalvon, jonka jälkeen autoa ei
tarvitse vahata.
